18 电容器与电容

《电容器和电容》教学设计本文是《电容器和电容》教学设计的完整教案。

教学目标：1. 理解电容器的基本原理和作用；2. 掌握电容器的常见类型、特性和使用方法；3. 理解电容的概念及其与电容器的关系；4. 运用所学知识解决相关问题。

教学资源：1. 电容器示意图、图片或实物；2. 相关电路图示；3. 实验仪器和元件。

教学内容：一、电容器的概念和作用（理论授课，约20分钟）1. 引入电容器的概念，简要介绍电容器在电路中的作用。

2. 分类介绍电容器的常见类型，如电解电容器、陶瓷电容器等，并讲解各种类型的特点与应用领域。

3. 引导学生思考电容器的结构和工作原理。

二、电容器的特性和参数（理论授课，约20分钟）1. 解释电容量的概念和单位，介绍电容器的电容量与其尺寸、介质等因素的关系。

2. 介绍电容器的极间电压（额定电压）和耐压特性，以及其在电路中的保护作用。

3. 引导学生理解电容器的极性特性，区分极性电容器和非极性电容器的使用条件和注意事项。

三、电容器的连接方式和功能实现（理论授课，约15分钟）1. 介绍电容器的串联和并联连接方式，并讲解不同连接方式下电容值的计算方法。

2. 利用示意图或实物演示不同电容器连接方式对电路的影响，引导学生理解电容器在电路中的功能实现。

四、电容器的实验验证与应用（实验操作，约60分钟）1. 设计并组织实验，验证电容器的充放电过程和电荷存储能力。

2. 布置实验任务，要求学生选择不同类型的电容器，测量其电容量和极间电压，并比较它们的特性差异。

3. 引导学生运用所学知识，设计一个简单的电路实现特定功能，并通过实验验证电容器的作用。

4. 鼓励学生提出自己的观察和思考，并结合实验结果进行讨论。

五、电容的概念和计算（理论授课，约15分钟）1. 引入电容的概念，与电容器的区别进行说明。

2. 探讨电容与电荷量、电压和介质的关系，并介绍电容的计算公式及其单位。

3. 引导学生运用电容的计算公式解决相关问题。

中学初三物理复习电容器与电容电容器与电容的初步理解电容器是物理学中重要的电路元件，主要由两块导体板和介质组成。

电容器的主要作用是存储电荷，并且可以在电路中储存和释放能量。

本文将以中学初三物理复习为背景，对电容器和电容的基本概念进行介绍，并探讨其在电路中的应用。

一、电容器的基本结构和工作原理电容器由两块导体板和介质组成。

导体板通常是金属板，介质可以是空气、塑料或电介质等。

介质的特性决定了电容器的电容大小。

当电容器的两块导体板之间加上电压差时，导体板上将会存储电荷。

存储的电荷量与电压差成正比，与电容大小成反比。

二、电容的定义和计算公式电容是电容器存储电荷的能力，用C表示，单位是法拉(F)。

根据电容的定义可得：电容C等于电容器中储存的电荷量Q与电压差U的比值，即C=Q/U。

电容的SI单位是库仑(C)，1库仑等于1法拉。

在实际应用中，常用的单位是微法(F)，1微法等于10^-6法拉。

根据电容的定义公式，我们可以计算电容器的电容大小。

当电容器的电压为U，存储的电荷量为Q时，电容C等于Q/U。

通过改变电容器的尺寸、导体板之间的距离和介质的特性等因素，可以改变电容的大小。

三、电容器的串联和并联在实际应用中，常常需要将多个电容器连接在一起以满足不同的电路需求。

电容器可以进行串联和并联。

串联连接时，多个电容器共享相同的电荷量，但电压分配给各个电容器的比例是根据电容大小来决定的。

假设有两个电容器C1和C2，它们串联连接后的总电容Ct满足以下公式：1/Ct = 1/C1 + 1/C2。

并联连接时，多个电容器具有相同的电压，但存储的总电荷量等于各个电容器存储电荷量之和。

假设有两个电容器C1和C2，它们并联连接后的总电容Ct满足以下公式：Ct = C1 + C2。

通过串联和并联的组合，可以构建复杂的电容器网络，以满足不同电路的需求。

四、电容器在电路中的应用电容器在电路中有很多重要的应用。

以下是几个常见的例子：1. 电容器的充放电过程：当电容器两端施加电压差时，电容器开始充电。

《电容器和电容》教学设计方案分钟讲授新课。

20分钟一、电容器1.结构：极板、介质展示纸质电容器的结构图片,引导学生自己总结得出构成电容器两个条件（极板、介质）。

思考题：1.相邻两个同学能否构成电容器2.两个平行金属板夹上一层绝缘物质能否构成一个电容器2.种类：固定电容器和可变电容器（其中包括半可变电容器）设问：实际生活中除了水桶还有什么容器可以用来装水呢}展示多种类型的电容器实物图。

3.电容器的电路符号：提出平行板电容器的形状以及电容的英文单词capacitance来帮助学生记忆）。

观察实物图片，获得感性认识，并在老师的引导下自我总结出电容器的构成条件。

通过实物图对电容有个初步的感性认识。

完成任务书基本知识第二题。

#在看的过程中要找到手中的电容器的类型，看完以后回答老师提问。

^课本中电容器的实物图片资料不多，学生在平时的生活中又极少直接接触过电容器，因此通过大量的电容器的图片、文字资料，使学生得到感观上的刺激，激起学习的兴趣。

从学生的答案中总结出装水的容器有很多种，虽然它们的形状或者大小各异，它们都有个共同的地方就是可以用来储存水，进行类似比较引入电容器的种类。

将抽象的物理量用直观形象的事物来类比，提出方法帮助学生记忆~二、电容1.电容采用生动的Flash动画体现水桶的截面积S表征了容纳水的本领引入电容的概念。

并在类比中得出电容的定义式通过类比及回忆电阻与电流电压的关系来强调电容是电容器的固有特性，思考题：1.甲同学说:“电容器带电越多,电容越大,不带电时,电容为零”.此说法对吗为什么2.乙同学说:“若A电容器带电比B电容器带电量多,则A的电容就比B的电容大”.此说法对吗为什么2. 引入单位1 F = 10 6 F = 10 12 pF通过分析、探究理解电容的比值定义式理解物理科学研究的常用方法：比值定义法、类比法。

!!通过类比理解电容的物理意义。

并在老师的引导下记忆电容的单位及相关的数量级关系。

18uf 400v电解电容概述说明1. 引言1.1 概述本文旨在对18uf 400v电解电容进行全面的概述和说明。

首先，我们将介绍该电容的定义、特点以及其在各个领域中的重要性和用途。

接着，我们会详细阐述技术参数和规格说明，帮助读者更好地了解这种电容器的性能指标。

1.2 文章结构为了系统地呈现这一主题，本文将按照以下内容结构展开：引言部分是整篇文章的开端，概述了文章主题并描述了各个章节的内容。

2. 18uf 400v电解电容的定义和特点部分将深入探讨该电容器的定义、用途以及其与其他型号之间的区别等方面。

3. 18uf 400v电解电容的工作原理和结构组成部分将详细介绍该电容器的工作原理、组成结构以及材料选择等重要因素。

4. 使用18uf 400v电解电容的注意事项和常见问题解答部分将提供使用此类电容器时需要注意的事项，并针对常见问题提供解答和故障排除方法。

最后，在5. 结论与展望部分，我们将总结全文，并对未来发展趋势进行展望。

1.3 目的本文的目的是为读者提供全面、详尽的关于18uf 400v电解电容的知识。

通过阅读本文，读者将能够了解该电容器的定义和特点，掌握其工作原理和结构组成，并在使用过程中避免常见问题和故障。

最终，希望读者能够从本文中获得有益的信息，提高对这种电容器的理解和应用水平。

2. 18uf 400v电解电容的定义和特点2.1 定义18uf 400v电解电容是一种带有电解质的电容器，具有18微法（microfarads）的电容量和400伏特的耐压能力。

它是一种常见的被动元件，用于存储和释放电荷以支持电路的正常运行。

2.2 用途和重要性18uf 400v电解电容在各个领域中广泛应用。

它主要用于直流或低频交流信号处理，用来平滑、稳定或滤除不需要的信号成分。

这些应用包括但不限于：- 电源滤波：通过连接到电源线路上，它可以减小或消除由变压器等引起的波纹或噪音。

- 耦合和解耦：它可以连接在信号输入输出之间，提供对特定频率之间的隔离和阻抗匹配。

《电容器和电容》教学设计一、教材分析1.教材的地位和作用:本节课的教学内容是教科版高中物理选修3-1，第一章静电场，第六节的电容器和电容，主要包括电容器的结构、功能、电容器的充放电电容器的电容，平行板电容器的电容及常见电容器。

它是学习完匀强电场后的一个重要应用，强化所学过的知识并加以深化，同时也为后面学习交流电路(电感和电容对交流电的影响)和电子线路(电磁振荡)做预备知识，在教材中起承上启下的作用，同时电容器和电容的知识与人们的日常生活、生产技术和科学研究有着密切的关系，因此学习这部分知识有着广泛的现实意义。

2.课程标准要求(1)观察常见电容器的结构，了解电容器的电容。

(2)通过实验，理解影响平行板电容器电容大小的因素，能解释生活中的一些现象。

3.教材内容安排首先引出电容器的概念，以及什么样的物体可以构成电容器,然后通过电路图分析电容器的充电与放电过程。

接着通过量筒与电容器类比得到电容的概念，定义式，物理意义，以及电容与电荷量、电势的关系。

探究影响平行板电容器电容大小的因素。

最后，讲授常用电容器、三种可变电容器、电容器上标注的信息。

二、学情分析1.学生的逻辑思维：高二学生认知水平提高，好奇心强，有较强的探究欲望，同时也有过较多的小组合作经验，具备一定的观察能力，分析能力，和实验能力，但在理解问题时，缺乏思维变通能力和知识迁移的能力。

在教学过程仍需以一些感性认识作为依托，可以借助实验或多媒体电教手段，加强直观性和形象性，以便学生理解和掌握。

2.学生的知识基础:学习本节课之前，学生已经学习了电场力和电场能的知识，为学习本节内容奠定了一定的基础。

3.学生的认识困难:学生对于电容器这样的非线性元件是第一次学习遇到。

由于电学概念比较抽象,学生对电磁现象的感性认识又较少就使得学生在学习电学时普遍感到比较困难，所以电容器概念的教学成为本节的难点之一。

在静电场的学习中学生已经很明确的知道验电器是用于检验电荷的存在及多少的，但本节内容中的验电器却变身为静电计,这需要学生在理解电容的知识的基础上才能理解其中的原理，给学生在探究影响平行板电容器电容大小的因素是设立了很大的障碍。

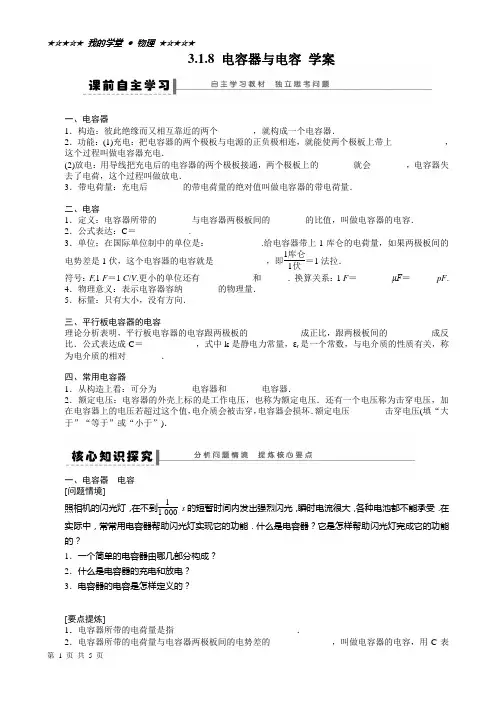

3.1.8 电容器与电容 学案一、电容器1．构造：彼此绝缘而又相互靠近的两个________，就构成一个电容器．2．功能：(1)充电：把电容器的两个极板与电源的正负极相连，就能使两个极板上带上____________，这个过程叫做电容器充电．(2)放电：用导线把充电后的电容器的两个极板接通，两个极板上的________就会________，电容器失去了电荷，这个过程叫做放电．3．带电荷量：充电后________的带电荷量的绝对值叫做电容器的带电荷量．二、电容1．定义：电容器所带的________与电容器两极板间的________的比值，叫做电容器的电容．2．公式表达：C ＝____________.3．单位：在国际单位制中的单位是：____________.给电容器带上1库仑的电荷量，如果两极板间的电势差是1伏，这个电容器的电容就是____________，即1库仑1伏＝1法拉． 符号：F ,1 F ＝1 C /V .更小的单位还有____________和______．换算关系：1 F ＝________μF ＝______pF .4．物理意义：表示电容器容纳________的物理量．5．标量：只有大小，没有方向．三、平行板电容器的电容理论分析表明，平行板电容器的电容跟两极板的____________成正比，跟两极板间的__________成反比．公式表达成C ＝____________，式中k 是静电力常量，εr 是一个常数，与电介质的性质有关，称为电介质的相对________．四、常用电容器1．从构造上看：可分为________电容器和________电容器．2．额定电压：电容器的外壳上标的是工作电压，也称为额定电压．还有一个电压称为击穿电压，加在电容器上的电压若超过这个值，电介质会被击穿，电容器会损坏．额定电压________击穿电压(填“大于”“等于”或“小于”)．一、电容器 电容[问题情境]照相机的闪光灯，在不到11 000s 的短暂时间内发出强烈闪光，瞬时电流很大，各种电池都不能承受．在实际中，常常用电容器帮助闪光灯实现它的功能．什么是电容器？它是怎样帮助闪光灯完成它的功能的？1．一个简单的电容器由哪几部分构成？2．什么是电容器的充电和放电？3．电容器的电容是怎样定义的？[要点提炼]1．电容器所带的电荷量是指____________________________．2．电容器所带的电荷量与电容器两极板间的电势差的______________，叫做电容器的电容，用C 表示电容，则有C ＝__________，单位__________，简称__________，符号是__________．[问题延伸]1．我们不能根据电容的定义式说电容C 与Q 成正比、与U 成反比，电容C 由电容器本身的性质决定，与Q 、U 的大小无关．公式还可表示为C ＝ΔQ ΔU. 2．“电容就是电容器的简称”，这种说法对吗？二、平行板电容器的电容 常用电容器[问题情境]水缸盛水的本领，由水缸本身决定，与水缸是否盛了水无关，与水缸盛水的多少也无关，同样道理，电容表征的是电容器容纳电荷的本领，由电容器本身决定，与电容器是否带电和带电荷量的多少无关．那么电容与电容器本身的哪些因素有关呢？1．静电计和验电器的功能相同吗？2．由演示实验甲、乙、丙得到的结论分别是怎样的？[要点提炼]平行板电容器的电容的决定式C ＝εr S 4πkd. [问题延伸]1．(1)平行板电容器内部是匀强电场，E ＝U d；(2)电容器所带电荷量Q ＝CU. 2．C ＝Q U 与C ＝εr S 4πkd 的比较：(1)C ＝Q U 是定义式，对某电容器Q ∝U ，但Q U不变，该式反映容纳电荷的本领．(2)C ＝εr S 4πkd 是决定式，平行板电容器C ∝εr ，C ∝S ，C ∝1d，该式反映影响电容大小的因素．例1 下列关于电容的说法正确的是( )A ．电容器简称电容B ．电容器A 的电容比B 的大，说明A 所带的电荷量比B 多C ．电容在数值上等于使两极板间的电势差为1 V 时电容器所带的电荷量D ．由公式C ＝Q U知，电容器的电容与电容器两极板间的电压成反比，与电容器所带的电荷量成正比总结 正确理解电容器、电容这两个不同的物理概念是分析本题的前提和关键．变式训练1 对于某个给定的平行板电容器，下列图中能够恰当地描述其所带电荷量Q 、两极板间电压U 、电容C 之间相互关系的是( )【例2】 如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U ，现使B 板带正电，则下列判断正确的是( )A ．增大两极板之间的距离，静电计指针张角变大B ．将A 板稍微上移，静电计指针张角将变大C ．若将玻璃板插入两板之间，则静电计指针张角变大D ．若将A 板拿走，则静电计指针张角变为零变式训练2 将例2中静电计换为接在两极板上的电源：(1)只增大极板间距离，板间场强怎么变化？(2)只减小正对面积S ，电容器带电荷量怎么变化？【即学即练】1．关于电容器的电容C 、电压U 和所带电荷量Q 之间的关系，以下说法正确的是( )A ．C 由U 确定B ．C 由Q 确定C ．C 一定时，Q 与U 成正比D ．C 一定时，Q 与U 成反比2．对于水平放置的平行板电容器，下列说法正确的是( )A ．将两极板的间距加大，电容将增大B ．将两极板的间距加大，极板所带电荷量将增大C ．将两极板平行错开，使正对面积减小，电容将减小D ．将两极板平行错开，使正对面积减小，极板所带电荷量将减小3．平行板电容器充电后不断开电源，逐渐增大两极板的正对面积，则下列说法正确的是( )A ．电容器电容将逐渐增大B ．两极板间的电场强度将逐渐增大C ．两极板间电压将保持不变D ．两极板所带的电荷量不变4．有一充电的平行板电容器，两板间电压为3 V ，使它的电荷量减少3×10－4C ，于是电容器两极板间的电压降为原来的13，此电容器的电容是多少？电容器原来的带电荷量是多少？参考答案课前自主学习一、电容器答案 1.导体 2.(1)等量的异种电荷 (2)电荷 中和 3.任意一个极板二、电容答案 1.电荷量Q 电势差U 2.Q U3.法拉 1法拉 微法 皮法 106 10124.电荷本领 三、平行板电容器的电容答案 正对面积S 距离d εr S 4πkd介电常数 四、常用电容器答案 1.固定 可变 2.小于核心知识探究一、电容器 电容[问题情境]答案 1.电容器由两个极板和极板间电介质构成；2．使电容器两个极板分别带上等量异号电荷的过程叫做充电；使两极板上的电荷中和，电容器又不带电了，这个过程叫做放电．3．电容采用了比值定义法，把电荷量Q 与两极板间电势差U 的比值，定义为电容．[要点提炼]答案 1.任意一个极板所带电荷量的绝对值．2．比值 Q U法拉 法 F [问题延伸]答案 2.电容器是一个元件(或物体)的名称；而电容是一个物理量，描述的是电容器容纳电荷的本领强弱．二、平行板电容器的电容 常用电容器[问题情境]答案 1.静电计是用来测电势差的仪器，验电器是检验电荷有无的仪器，功能不同．2．甲：根据正对面积S 越小，电势差U 越大，表示电容C 越小．乙：根据d 越大，电势差U 越大，表示电容C 越小．丙：插入电介质，电势差U 减小，表示电容C 增大．解题方法探究例1答案 C解析 电容器和电容是两个不同的概念，A 选项错；由C ＝Q U得Q ＝CU ，可见电容器的电荷量与C 和U 两个物量有关，所以C 大，Q 不一定大，B 选项错误；电容C 的大小与Q 、U 无关，公式C ＝Q U仅能说明Q 与U 的比值恒定，D 选项错误．变式训练1 答案 BCD解析 因为电容器的电容C 与它所带的电荷量Q 、两极板间的电压U 无关，只跟它本身的形状、两极板间距离、正对面积、两极板间所充的电介质有关，所以凡是表示C 随U 或Q 变化而变化的图线都是错误的．对于给定的电容器，C ＝Q U是不变的，反映在Q －U 图象上是图线的斜率不变，正确选项为B 、C 、D .【例2】 答案 AB解析 电容器上所带电荷量一定，由公式C ＝εr S 4πkd ，当d 变大时，C 变小．再由C ＝Q U得U 变大；当A 板上移时，正对面积S 变小，C 也变小，U 变大；当插入玻璃板时，C 变大，U 变小；当将A 板拿走时，相当于使d 变得更大，C 更小，故U 应更大，故选A 、B .变式训练2 答案 (1)减小 (2)减少解析 两极板与电源相连，极板间的电压U 不变．(1)由E ＝U d得，增大极板间距离，场强E 减小． (2)由C ＝εr S 4πkd知，只减小极板正对面积S ，电容C 减小，再据Q ＝CU 可知，电容器带电荷量减少．【即学即练】1．答案 C解析 电容器的电容C 由电容器本身决定，与电压U 和所带电荷量Q 无关，根据C ＝Q U可知，选项C 正确．2．答案 C解析 由C ＝εr S 4πkd知，当d 增大时，C 将减小；当两极板平行错开时，S 减小，故C 将减小；由Q ＝CU 可知带电荷量Q 与C 、U 两个量有关，知道C 的情况不知U 的情况不能确定Q 的变化．3．答案 AC解析 若电容器与电源连接不断开，则两极板间电势差恒定，两极板间距离也不变，故场强大小也不变；而电容器电容随着正对面积的增大而增大，极板所带的电荷量随着电容增大也增大．4．答案 150 μF 4.5×10－4C解析 由C ＝ΔQ ΔU ＝3×10－4C 3 V －(3×13) V ＝1.5×10－4F ＝150 μF 由Q ＝CU 可知 Q ＝1.5×10－4×3 C ＝4.5×10－4C .。

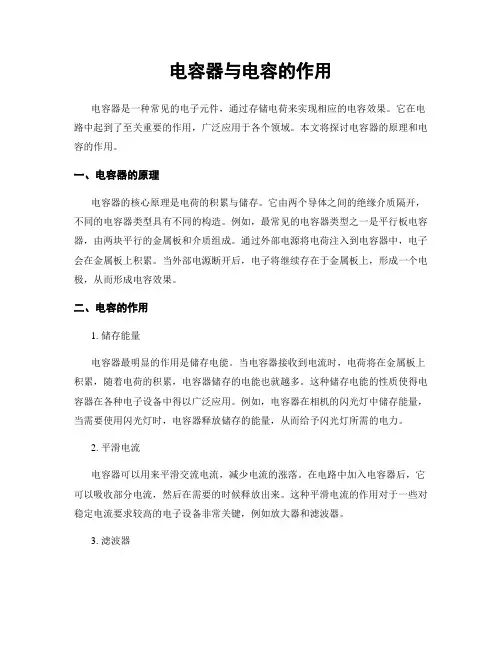

电容器与电容的作用电容器是一种常见的电子元件，通过存储电荷来实现相应的电容效果。

它在电路中起到了至关重要的作用，广泛应用于各个领域。

本文将探讨电容器的原理和电容的作用。

一、电容器的原理电容器的核心原理是电荷的积累与储存。

它由两个导体之间的绝缘介质隔开，不同的电容器类型具有不同的构造。

例如，最常见的电容器类型之一是平行板电容器，由两块平行的金属板和介质组成。

通过外部电源将电荷注入到电容器中，电子会在金属板上积累。

当外部电源断开后，电子将继续存在于金属板上，形成一个电极，从而形成电容效果。

二、电容的作用1. 储存能量电容器最明显的作用是储存电能。

当电容器接收到电流时，电荷将在金属板上积累，随着电荷的积累，电容器储存的电能也就越多。

这种储存电能的性质使得电容器在各种电子设备中得以广泛应用。

例如，电容器在相机的闪光灯中储存能量，当需要使用闪光灯时，电容器释放储存的能量，从而给予闪光灯所需的电力。

2. 平滑电流电容器可以用来平滑交流电流，减少电流的涨落。

在电路中加入电容器后，它可以吸收部分电流，然后在需要的时候释放出来。

这种平滑电流的作用对于一些对稳定电流要求较高的电子设备非常关键，例如放大器和滤波器。

3. 滤波器电容器也常用作滤波器。

滤波器的作用是去除电信号中的高频噪声，从而提高信号的质量。

当交流信号通过电容器时，电容器会阻挡高频信号而只允许低频信号通过，达到滤波的效果。

这一特点使得电容器在无线电和音频设备中得到广泛应用，用于清除电路中的噪声。

4. 定时器电容器还可以用于构建定时器。

通过选择不同的电容值和电阻值，可以调整电容器充电和放电的时间。

这一定时特性在电路中应用广泛，例如计时器、脉冲发生器等。

5. 电压耦合器电容器也常用作电压耦合器。

它的作用是将信号从一个电路传递到另一个电路，并且在传递过程中对信号进行隔离。

信号可以通过电容器的电场效应传递，同时不会影响原始电路。

总之，电容器是一种重要的电子元件，通过储存电荷和电能转换的原理，实现了电容的作用。

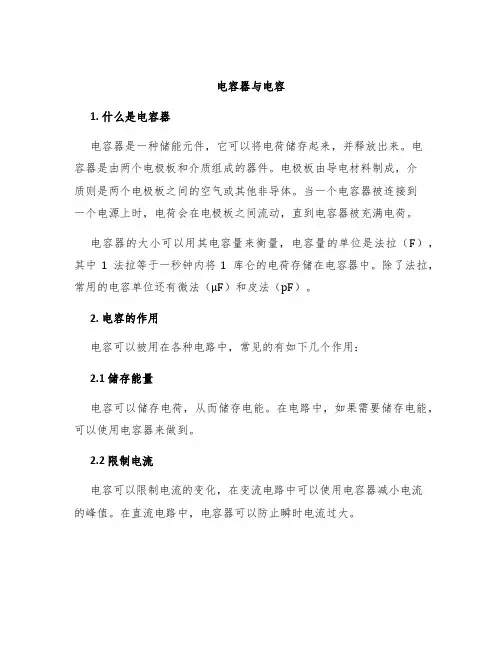

电容器与电容1. 什么是电容器电容器是一种储能元件，它可以将电荷储存起来，并释放出来。

电容器是由两个电极板和介质组成的器件。

电极板由导电材料制成，介质则是两个电极板之间的空气或其他非导体。

当一个电容器被连接到一个电源上时，电荷会在电极板之间流动，直到电容器被充满电荷。

电容器的大小可以用其电容量来衡量，电容量的单位是法拉（F），其中1法拉等于一秒钟内将1库仑的电荷存储在电容器中。

除了法拉，常用的电容单位还有微法（μF）和皮法（pF）。

2. 电容的作用电容可以被用在各种电路中，常见的有如下几个作用：2.1 储存能量电容可以储存电荷，从而储存电能。

在电路中，如果需要储存电能，可以使用电容器来做到。

2.2 限制电流电容可以限制电流的变化，在变流电路中可以使用电容器减小电流的峰值。

在直流电路中，电容器可以防止瞬时电流过大。

2.3 滤波电容可以用来滤波，去除电路中的高频信号或低频信号，以达到任意频率的信号滤波效果。

2.4 时间延迟电容可以延迟电压或电流的变化，这种延迟可以用来创建一些特殊的电子电路。

3. 电容器的类型电容器有许多不同的类型，每种类型都有其特定的用途和特性。

以下是电容器的一些常见类型：3.1 电解电容电解电容是一种极性电容，由铝箔或钨箔制成，涂有电解液。

在正方向（即电解质的面对正电极）有明显的电容值，而在反方向的电容值很小。

3.2 陶瓷电容陶瓷电容是一种非极性电容，由瓷粉和其他材料制成，通常是圆柱形或长方形。

它们价格便宜，体积小，使用范围广泛，但电容值较低，误差较大。

3.3 塑料电容塑料电容通常用于需要高电容值的电路中，例如调谐电路和滤波电路。

它们的优点是体积小、稳定性好、精度高，但成本较高。

3.4 电容微调器电容微调器是一种可调的电容器，可用于调谐电路或其他需要可调电容值的电路中。

它们通常使用可旋转的电容器电极来改变电容值。

4. 电容的计算计算电容的主要公式是C = Q / V，其中C是电容量，Q是储存在电容器中的电荷量，V是电容器的电压。
