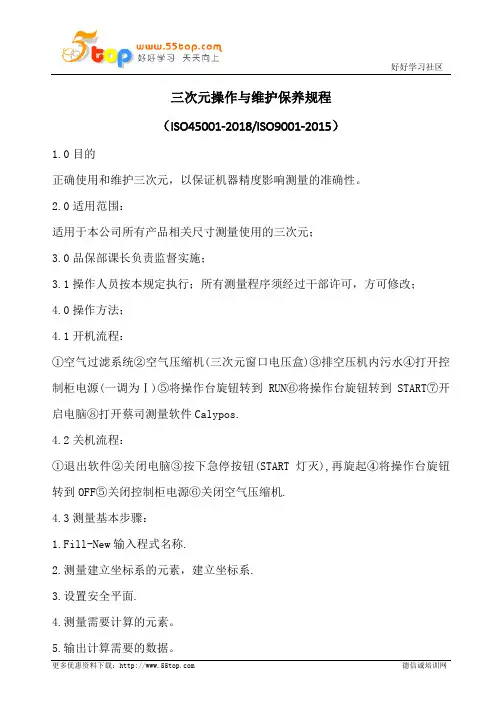

三次元操作与维护保养规程（ISO45001-2018/ISO9001-2015）1.0目的正确使用和维护三次元，以保证机器精度影响测量的准确性。
2.0适用范围：适用于本公司所有产品相关尺寸测量使用的三次元；3.0品保部课长负责监督实施；3.1操作人员按本规定执行；所有测量程序须经过干部许可，方可修改；4.0操作方法；4.1开机流程：①空气过滤系统②空气压缩机(三次元窗口电压盒)③排空压机内污水④打开控制柜电源(一调为Ⅰ)⑤将操作台旋钮转到RUN⑥将操作台旋钮转到START⑦开启电脑⑧打开蔡司测量软件Calypos.4.2关机流程：①退出软件②关闭电脑③按下急停按钮(START灯灭),再旋起④将操作台旋钮转到OFF⑤关闭控制柜电源⑥关闭空气压缩机.4.3测量基本步骤：1.Fill-New输入程式名称.2.测量建立坐标系的元素，建立坐标系.3.设置安全平面.4.测量需要计算的元素。
5.输出计算需要的数据。
6.设置列印格式Resources-DefinePrintout-SelectEXCELReport内选择已设定的Excel表格(Excel表与程式名相同),设定Excel表位置:D-Zeiss-Calypso-home-om-ExcelReport5.0仪器的保养：精密的仪器而言，仪器的保养直接影响到使用的寿命和测量的准确性.1.每12h进行一次校正,校正前必须用无尘纸沾少些无水酒精将XYZ导轨单方向擦拭干净，擦拭Z轴导轨的时候注意不要碰到光栅尺;原点球及测针擦拭时要小心,不要用太大力;2.每一星期需对仪器各部位作清洁,机器上方、各表面、Z轴导轨等；特别对于Z轴导轨，先转2#或4#测针,用无尘纸沾少些无水酒精单方向擦拭,再用BT清洗剂清洁,注意液体不能流到白色陶瓷导轨下面;3.每星期及每月对滤芯进行检查,不能有黄色油污(验证压力是否有油污、水).6.0环境要求：1.温度20℃-22℃，湿度40-50%2.必须保证在0.5Mpa,且空气中不能含有水和油。
三坐标测量机三次元安全操作及保养规程1. 引言三坐标测量机（也称为三次元测量机）是一种常用的精密测量设备，广泛应用于制造业和科研领域。
为了确保测量过程的准确性和稳定性，保护设备的完好性，以及保障操作人员的安全，本文档描述了三坐标测量机的安全操作和保养规程。
2. 操作前的准备在操作三坐标测量机之前，操作人员应进行以下准备工作：•穿戴合适的个人防护装备，如安全鞋、安全眼镜和手套。
•确定工作区域整洁，清除杂物和障碍物。
•检查设备是否正常工作，包括仪表是否校准，机械部件是否运转良好。
•确保测量机安装稳固，并且没有松动或不平稳的部件。
3. 安全操作步骤3.1 打开和关闭测量机•打开测量机前，确保设备处于稳定状态，并且停止任何测量活动。
•按照操作手册的指导，正确打开测量机的电源开关。
•关闭测量机时，先停止所有运行中的程序和操作，然后按照操作手册的指导正确关闭电源开关。
3.2 标定测量机•按照操作手册的指导，进行定位和标定操作。
•在进行标定前，确保使用的标准零件是干净、平整的，以及完全符合要求。
3.3 进行测量•在进行测量前，确保工件稳定固定并位于正确的位置。
•使用适当的测量方法和工具，在操作过程中避免过度施加力量。
•在拆卸和安装工件时，遵循正确的操作顺序和步骤。
3.4 结束测量•当测量结束时，停止测量程序和操作，确保工件和测量机处于安全状态。
•清理测量台和工件，确保没有残留物和杂物。
•关闭设备电源，按照操作手册的指导正确关机。
4. 保养规程为了确保三坐标测量机的正常运转和使用寿命，以下是一些常见的保养规程：4.1 日常清洁•每天结束工作后，使用干净的软布清洁测量机的工作台面和外壳，确保没有灰尘和污渍。
•定期使用吸尘器或气压清除测量机各个部位的灰尘，避免影响设备的运行和测量结果。
4.2 润滑维护•定期检查和更换设备的润滑油，确保润滑系统正常工作。
•在润滑油更换和维护过程中，按照操作手册的指导进行操作，确保正确的润滑剂和润滑量。
三次元操作标准一、上机前的检查1.1检查气压表的压力达不到6KGf/min暂停使用。
1.2检查Y轴副传动是否干净，花岗石平台是否干净。
1.3检查工件是否有灰尘、铁屑。
1.4检查探头是否有锁紧，锁对位置，将探头校正好。
1.5检查电源是否全部打开。
1.6一切检查完毕后方可将量测工件放在机台上量测。
二、上机步骤2.1用擦布把量测工作台自己擦干净，特别是Y轴副传动花岗石轨道要用去渍油擦干净，保持其光滑度。
2.2打开总气压开关、打开干燥机。
2.3打开电源插座、打开电脑。
2.4双击QC5000图像、寻找机械零点，点“yes”自寻找或点“no”移动摇杆，手动找机械零点。
2.5按照测量的需求把工件放在工作平台上，如需要夹具，使用夹具固定，对于一些轻的塑料产品用双面胶固定在夹具上面。
2.6按照工件的性质选择投影仪或电子测头测量。
2.7电子测头需要在探头选择器选择相应的方向做测头校正，如更换探头必需在工具→选择使接触探头无效，完成后点击“OK”方可校正，投影需在探头库里点击选择“mag2”→“解析力”→“教导”→“Q5”的玻璃片上最大的一个圆，输入预测值→确定。
2.8投影机使用时用玻璃片校正，超过三天重新校正。
2.9在关闭QC5000时，将三次元上的X\Y\Z轴全部关闭（OFF），使用时全部一起打开（ON）.2.10录制新程式步骤：2.10.1 录制，将探头移动到工件正上方按转折点。
（在progrem里）2.10.2在此转折点上按右键。
在“CNC模式步骤”→“设为手动模式”。
2.10.3开始量测平面作面补正。
→测线作轴摆正。
→测另外一垂直线与摆正线一起选中作零点。
2.10.4在零点上按右键将其改为“CNC模式”设为“CNC模式步骤”。
2.10.5将探头垂直提起按转折点。
2.10.6如果要测圆移动至圆正上方按转折点。
2.10.7测左边的线需要移动至线的左上边按转折点。
测右边的线需移至线的右上边按转折点。
三下机步骤：3.1把量测仪器的X轴Z轴移至右上端的安全位置，Y轴移至花岗石平台中间位置。
![[操作规程]三次元测量仪操作使用标准](https://uimg.taocdn.com/8114e4b569dc5022aaea00f6.webp)

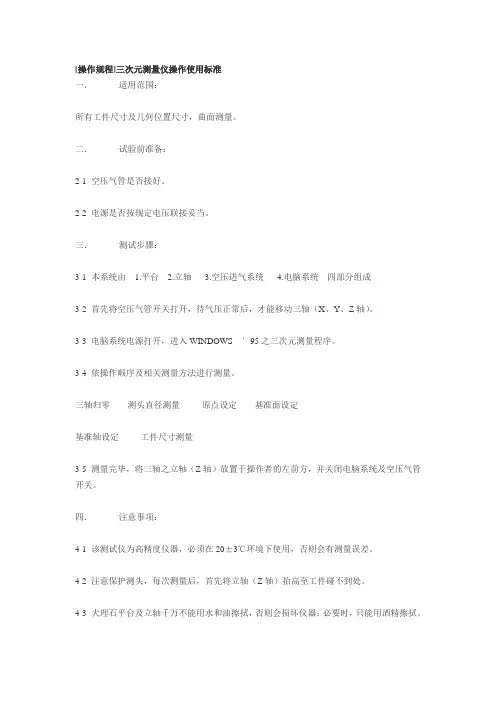

[操作规程]三次元测量仪操作使用标准
一．适用范围：
所有工件尺寸及几何位置尺寸，曲面测量。
二．试验前准备：
2-1 空压气管是否接好。
2-2 电源是否按规定电压联接妥当。
三．测试步骤：
3-1 本系统由 1.平台 2.立轴 3.空压进气系统 4.电脑系统四部分组成
3-2 首先将空压气管开关打开，待气压正常后，才能移动三轴（X、Y、Z轴）。
3-3 电脑系统电源打开，进入WINDOWS ′95之三次元测量程序。
3-4 依操作顺序及相关测量方法进行测量。
三轴归零测头直径测量原点设定基准面设定
基准轴设定工件尺寸测量
3-5 测量完毕，将三轴之立轴（Z轴）放置于操作者的左前方，并关闭电脑系统及空压气管开关。
四．注意事项：
4-1 该测试仪为高精度仪器，必须在20±3℃环境下使用，否则会有测量误差。
4-2 注意保护测头，每次测量后，首先将立轴（Z轴）抬高至工件碰不到处。
4-3 大理石平台及立轴千万不能用水和油擦拭，否则会损坏仪器；必要时，只能用酒精擦拭。
4-4 保养平台时可上少许专用蜡油,但导轨移动部位不能擦到蜡油。
4-5 大理石平台上摆放工件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常用吸尘器清扫灰尘。
4-6 坐标尺可用酒精擦拭，保持干净。
4-7 空压气体滤清器应经常清洁保养。
¾系统的组成一、各部件的名称：三次元坐标测量机二、XYZ2000操作软件介绍*快捷方式**进入联机**选择GEM *测量数据的表示方法：1，直角坐标的表示方法。
测定点用X、Y、Z、坐标表示。
2，圆柱坐标的表示方法。
测定点用AXY（角度）、Z表示，根据平面不同而变化。
三、一般的测量顺序1）系统的启动（P1）。
•自动校正手顺¾补助处理→自动校正（元 FAMILY TREE导轨面导轨面、开机手顺：4.1 打开UPS（图1）的电源开关，然后打开冷却空气机（图2）。
P 图6U图10、关机手顺：5.1先退出操作画面（图图15PC主机开关控制开关拧到OFF三个月Y轴内的气动轴的走行面（光尺的上面和侧面）的污物。
目视1）取下Y轴的外壳用有机溶剂（无水酒精等）擦拭干净。
2）少量的灰尘用柔软的抹布擦拭。
3）光尺上的脏物要小心除去。
六个各轴（X、Y、Z、）光尺上的脏污。
目视1）各轴光尺侧的外壳取下（方法见附页）。
2）用脱脂棉沾少量的丙酮或酒精，轻轻的擦拭。
在擦拭的过程必须小心慎重，防止擦伤。
三次元日常保养要领7、一般测量手顺4） 校正测头 测头NO：在校正球上测量5点以上后按终止键（第一坐标系设定完毕）5）基准面设定A面上测量3点以上后按终止6） 原点设定B孔中测量3点以上后按终止7） 基准轴设定C孔中测量3点以上后按终止﹏以上5）7）步骤操作完后第二坐标系设定完毕8） 测量D孔测量3点以上后按终止「X=50 Y=30」9） 系统的终止（P4参照）ENTE功能菜单机能处理7—2 电子显微镜和ITV照相机系统的测量使用方法1） 系统的启动（P1参照）2） 把校正球和测量物固定在平台上。
3） 选择测量再开始。
（A49）4） 几何形状自动判别（AI机能）OFF5）测量平面的固定ENTE6）测头直径的变更测头直径：07）原点设定“十”线在A孔的四周测量3点以上后按终止8）基准轴设定“十”线在B孔的四周测量3点以上后按终止以上7﹏）8）步骤操作完后第二坐标系设定完毕9）测量“十”线在C孔的四周测量3点以上后按终止“十”线在D边上测量1点后按终止10）系统的终止（P4参照）8·机能处理机能处理测量功能处理是在测量处理执行过程中和自动测量处理执行过程中插入执行处理处理和内容如下处理代码F0手动方式测量的场合。
三次元坐标测量仪安全操作及保养规程前言三次元坐标测量仪常被应用于工业制造过程中，可以对零件进行精准测量和比较。
正确的使用和保养三次元坐标测量仪对于生产过程的品质保证和生产周期的减少有着非常重要的意义。
本文档将介绍关于使用三次元坐标测量仪的安全操作和保养规程。
安全操作规程1. 应该在适宜的工作环境下使用三次元坐标测量仪，避免灰尘、温度过高或过低、湿度过高、电磁干扰等情况带来的不利影响。
2. 在使用之前应该检查所有接线、电缆还有仪器的功能，确保没有任何的损坏和异常发生。
3. 操作前请认真阅读使用手册。
4. 对于所有的操作动作和规程，操作人员必须经过正式的培训和授权，独立地完成操作或在指导下操作。
5. 在进行测量操作前请注意不要把手或其他物品伸进相对动作部分，以避免对部分造成危害。
6. 测量过程中应该保持关注并掌握设备的运转状况，确保其正常工作，及时处理异常。
7. 测量工具应该切实保证其清洁，失效或损坏的工具应该及时停用，以避免误差和安全隐患。
8. 测量前，应该对条件执行预热或运行验证操作，以确保测量结果的准确。
9. 在任何情况下，不得以带电状态、潮湿状态或不受控状态使用三次元坐标测量仪。
10. 在测量仪电源和设备上未周围任何液体或其他润滑剂。
在出现此现象或者其他具有安全隐患的异常时立即停止需要调查处理，并及时通知领导、维修人员。
11. 对于其他安全与保健之类的问题，应该遵守相关的安全规程。
保养规程1. 设备在使用之前，应该对仪器进行日常保养。
把设备清洁干净，保证机器上的清洁，并修整和润滑机器的各个移动部分，使其保持状态良好。
2. 对于需长时间开动的三次元坐标测量仪，每过段时间后应该停机冷却一段时间，保证设备的使用寿命和安全性。
3. 避免物品接触相关部分，以避免损坏，并确保相关部分的耐磨性和耐腐性。
4. 定期检查三次元坐标测量仪的各个部位是否损坏，要及时维护保养，确保其使用效果。
5. 对于长时间不使用的设备，需要包括保护措施，以免机器损坏。

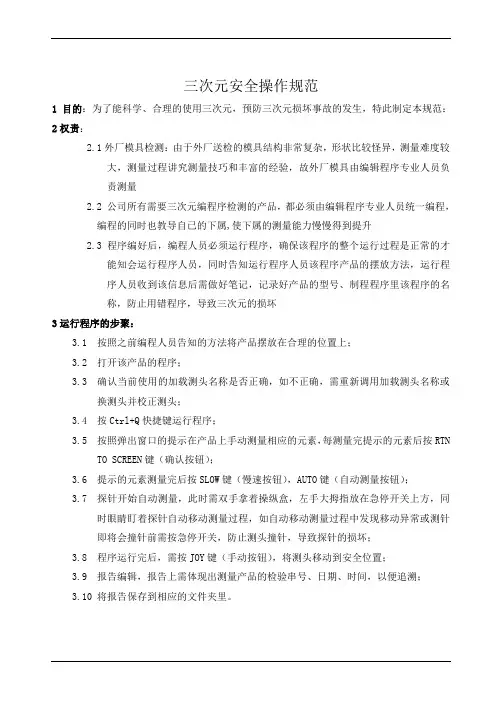

三次元安全操作规范1 目的：为了能科学、合理的使用三次元，预防三次元损坏事故的发生，特此制定本规范：2权责：2.1外厂模具检测：由于外厂送检的模具结构非常复杂，形状比较怪异，测量难度较大，测量过程讲究测量技巧和丰富的经验，故外厂模具由编辑程序专业人员负责测量2.2 公司所有需要三次元编程序检测的产品，都必须由编辑程序专业人员统一编程，编程的同时也教导自已的下属,使下属的测量能力慢慢得到提升2.3 程序编好后，编程人员必须运行程序，确保该程序的整个运行过程是正常的才能知会运行程序人员，同时告知运行程序人员该程序产品的摆放方法，运行程序人员收到该信息后需做好笔记，记录好产品的型号、制程程序里该程序的名称，防止用错程序，导致三次元的损坏3运行程序的步聚：3.1 按照之前编程人员告知的方法将产品摆放在合理的位置上；3.2 打开该产品的程序；3.3 确认当前使用的加载测头名称是否正确，如不正确，需重新调用加载测头名称或换测头并校正测头；3.4 按Ctrl+Q快捷键运行程序；3.5 按照弹出窗口的提示在产品上手动测量相应的元素，每测量完提示的元素后按RTNTO SCREEN键（确认按钮）；3.6 提示的元素测量完后按SLOW键（慢速按钮），AUTO键（自动测量按钮）；3.7 探针开始自动测量，此时需双手拿着操纵盒，左手大拇指放在急停开关上方，同时眼睛盯着探针自动移动测量过程，如自动移动测量过程中发现移动异常或测针即将会撞针前需按急停开关，防止测头撞针，导致探针的损坏；3.8 程序运行完后，需按JOY键（手动按钮），将测头移动到安全位置；3.9 报告编辑，报告上需体现出测量产品的检验串号、日期、时间，以便追溯；3.10 将报告保存到相应的文件夹里。
4 运行程序注意事项：4.1 运行程序人员禁示编产品程序，尤其是背板程序，公司背板结构相当复杂，编程过程中需多次转换探针角度才能完成，否则由于程序未编好，导致机器测头及测座损坏的后果由自己承担；4.2 运行程序人员打开程序人员已编好并同意可以运行的程序后，程序未运行前禁止在该程序的产品上测量元素，以免测量元素增加到程序中生成程序，导致程序异常损坏机器测头及测座；4.3 运行程序人员打开程序人员已编好并同意可以运行的程序后，禁止在测量介面（功能菜单选项区、当前工作条件选择区、快捷键集合区、编辑窗口）用鼠标点击查看，以免无意中将设置添加到编辑窗口中生成程序，导致程序异常损坏机器测头及测座。
审 核1 目的:2 范围:3 手柄功能介绍SERVO PWR ON:开启伺服马达电源； RECORD:记录碰触点;DRIVE:记录转折点;X LOCK:锁定X 轴Y LOCK:锁定Y 轴Z LOCK: 锁定Z 轴SLOW:慢速运行PART:向工件坐标系三轴方移动;JOY:手动操作三次元;AUTO:自动控制三次元;SERVO POWER OFF:关闭伺服马达电源;RTN TO SCREEN:等待传输数据;E-STOP: 急停开关 (注意障碍物)CNC Program或手动量测工件文件名称三次元操作指导书核 准制 订产品量测摆放方式；量测程式调用、修改、维护、存档；量测数据处理、归档。
为三次元建立符合产品量测需要之正式文件，便于三次元操作员方便快速。
三轴操作柄开启伺服马达电源急停开关记录碰触点记录转折点锁定X轴锁定Y 轴锁定Z 轴慢速运行向工件坐标系三轴方移动手动操作自动运行关闭伺服马达电源等待传输数据4.开机步骤: 4.1打开三次元电源总开关打开三次元机控箱后电源总开关,启动三次元.4.2 打开测针控制器电源开关从用手从摸到测针控制器后电源开关并打开启动测针控制器.4.4按下电脑电源开头启动电脑4.3 按下手柄SERVO PWR ON按下手柄上SERVO PWR ON开关开启手柄控制器,接着按下电脑主机电源开关启动电脑.4.5 点击桌面"MMLSet ep"进入MaxLite 软件等电脑完全启动后,点击桌面"MMLSetep "图标进入MaxLite软件,约1分钟后会启动到三次元工作画面.4.7.0校针前准备:原点球安装和清洁4.6 三次元机器(自动)归原点启动到三次元工作画面后,将会提示"0号探针仍未校正,您现在要校正吗?",点击"是[Y]"原点球原点球必须装在红色螺纹孔中,装好后用手旋紧,并将原点球上之灰尘擦拭干净将原点球表面灰尘擦拭干净向下斜着拔下对准记号向上斜着装上记号4.7.1 测针更换测针更换方法:①将模组向下斜下方向拔下.②将需要的测针换上并用专用小扳手锁紧.③将模组粘合面和测针头擦拭干净.④将换好测针的模组对准记号向上斜着装上.4.7.2校正0号测针手动移动三轴,使0号测针在原点球正上方约150mm位置(移动过程中注意避开障碍物)按"RECORD"键记录路径的第1点(起始点),再向下移到原点球正上方约2-6mm位置,按"RECORD"键记录路径的第2点(最后1点),接着依屏幕提示按"AUTO"键由计算机自动执行校针.4.7.3 检查校针后数据及异常排除方法检验校针后数据,是否符合要求:一般不宜大于0.005mm,有20-30mm加长杆不宜大于0.010mm,1218和8663等较长之测针宜大于0.015mm.否则需重新校正.直到否符合要求.测针校验后数据异常排除方法:再次4.7.0 原点球再次是否有旋紧,原点球上是否有灰尘;重新操作4.7.1 测针更换之②和③.其他方向测针校验方法与校正0号测针相同,必须注意的是在转测针方向附近不可有障碍物,另外在执行自动转针,如图B箭头所指最后那项时应格外慎重.防止测针和TP20撞坏校正的数据与4.7.2判别方法相同.4.7.4其他方向测针校验4.8.1建立工件1号座标系点击执行打开程式，选中自动建立ZUOBIAO JIANLI 再点击确认。
三次元安全操作及保养规程简介三次元设备是一种高精密度的设备，具有较高的技术含量和安全风险。
为了确保设备的正常运行和使用者的安全，需要制定一些安全操作和保养规程。
本文将介绍三次元设备的安全操作和保养规程，以帮助使用者正确使用和维护设备。
安全操作规程1. 切勿操作超过设备额定工作范围三次元设备在设计时已经考虑到了它的额定工作范围，如果超过了这个范围，设备就很可能失效。
使用者在使用设备之前，应该确保自己已经了解设备的额定工作范围，并且不要超出这个范围来操作设备。
2. 禁止擅自维修和改装设备三次元设备关键部件的维修和改装，需要专业的技术和别具一格的设备。
使用者不具备这些条件，应该避免进行擅自维修和改装设备的行为。
如果设备出现问题，应该及时联系设备的厂商或者售后服务人员。
3. 不得私自更改设备参数三次元设备的参数设置是经过严格的测试和调试后确定的，如果私自更改设备参数，很可能导致设备失灵或者影响设备的使用寿命。
如果需要更改设备参数，应该遵循设备厂商的操作规程，并在专业人员的指导下进行操作。
4. 严禁使用配件和耗材三次元设备配件和耗材是经过专业测试和认证的，使用者不得私自更换非原厂配件和耗材。
在更换配件和耗材时，应该遵循设备厂商的指导，并选择经过认证的产品。
5. 操作前先检查设备是否正常在使用三次元设备之前，应该先进行检查，确保设备的所有部件都正常，并且没有损坏。
在操作设备时也应该时刻检查设备的运行状态，并注意异常情况的出现。
6. 操作时穿戴个人防护装备三次元设备在使用过程中，往往会产生一些危险的物质和能量。
为了确保用户的安全，使用者在操作设备时应该穿戴个人防护装备，如手套、眼镜、面具等。
7. 维护设备时先断电在进行设备维护和清洗时，应该先切断设备的电源，以确保使用者的安全。
同时，在进行设备维护时也应该遵循设备厂商的指导操作手册。
保养规程1. 定期清洗设备三次元设备在长时间的使用过程中，会产生各种各样的污垢和灰尘。
XXX有限公司三次元操作规范文件编号 : WI-ZL-043版本/版次: A/4页次：1/11．目的：为保证测量机的尺寸准确性,测量机能得到正确的使用和维护,特编制本规范。
2．编制依据：《General Safety Instructions》《Customer Maintenance Guide》《Operating Instructions》3．使用环境：温度：15℃～25℃湿度：30～80％RH4．三次元测量机相关设备：A、稳压器；B、UPS；C、计算机；D、打印机；E、测量机主机；F、除湿机；G、空调；H、空气过滤器5．机器工作确认及校准：5.1环境确认：工作环境是否符合机器工作条件（详见机器点检表）；5.2开启机器：按顺序机器钥匙置为“MAN”状态，开启稳压电源、过滤器开关，MAIN（主开关）置为“ON”，“Start”开关置为“ON”，，开启计算机并运行Calypso软件，如需要作曲面测量再启动Holls软件，并在校准完成后建立与Calypso的通讯连接；5.3机器运行一周或更换探针时需进行校准：将主探针“Masterprobe”装在RDS测量头上，固定好1#参考标准球，设定好标准球参数后用“Masterprobe”校标准球，再拆除“Masterprobe”换上我们需要的探针并重新对标准球进行校准（如果更换探针校准后未使用一周可不作校准）；5.4机器关闭顺序与开启顺序相反。
6．测试操作：6.1建立工件坐标系：操作测量机在被测工件上确定一个平面、一条2D直线、一个点，点击Calypso软件上的坐标系按钮，根据自已需要建立相对坐标系；6.2建立安全平面：将探针移到工件的右上方10-15mm的位置，连按右操作杆按钮三下，再将探针移到工件的左下方10-15mm的位置，再次连按右操作杆按钮三下，此时安全平面已经建立；6.3测量元素的建立：用探针在工件表面确认一个自已要的几何元素，可以打开元素窗口并点“Strategy”按钮，根据自已的需要和元素的特点建立测量策略；6.4元素的构造：根据已经生成元素可以通过Construction构建新的元素，新的元素可以是虚拟的；6.5特性的生成和输出：可以打开元素窗口并选中“Nominal”可以输出元素本身的特性，通过选取Size 和Form and location 菜单确定你需要的特性；点特性按钮可以查看特性目录，并可以通过File菜单打印测量结果；6.6Holls的启动与连接：打开交通灯窗口，并在More菜单下启动Holls软件，可在工具菜单下建立与机器的通讯连接，并可在Holls中导入工件坐标系；6.7导入IGES模型：Holls的File菜单下导入IGES模型，然后可以打开3D模型。
三次元测量机安全操作及保养规程1. 前言三次元测量机是一种非常精密的测量设备，能够进行高精度的三维测量，广泛应用于机械、汽车、航天、制造等行业。
但是，由于其操作和维护较为复杂，需要严格遵守安全操作和保养规程，以确保设备的准确性和可靠性。
2. 安全操作规程2.1 前期准备在进行三次元测量机测量前，需要进行以下准备工作：•确认设备的安装是否牢固，地面是否平整，周围是否有遮挡物等对测量结果可能造成影响的因素；•检查测量仪器及其附件是否完好无损，无严重磨损或损坏；•检查测量仪器电源及连接是否正常。
2.2 操作过程在进行三次元测量机测量过程中，需要注意以下安全操作：•在操作前，请先读取设备说明书，了解正确的操作方法；•在使用仪器前，请确认测量工件的尺寸范围、形状等参数是否与仪器相适应；•在进行测量前，请确保待测工件、参考块、探针、夹具、支撑台等完好无损；•在操作时，请按照指示将工件放置在仪器台座上，并确保工件相对仪器台座的位置不会移动；•在进行测量前，请先进行机床的手动加工，以确保测量仪器的摆动角度能够正常运作；•在测量过程中，请不要进行任何干扰测量的行为，如抖动探针等；•测量完成后，请关掉测量仪器的电源并保证设备安全。
3. 保养规程除了正确的操作方法，三次元测量机也需要定期的保养和维护，来保证设备的稳定性和精确度。
以下是这种设备的保养维护规程：3.1 日常保养•在每次测量之前，请先检查设备电源和电缆是否完好无损；•在使用工具时，请使用指定的工具，在使用后请清洁及归还原箱；•在清洗设备表面时，请使用专用清洁剂，并将其擦拭干净，避免液体流入内部；•经常清理保护设备桌面的铝屑。
3.2 周期性保养•定期清理和检查测试横梁、导轨、传感器等零件的缓蚀剂;•在操作过程中，应定期检查测量仪器各部分是否有磨损或损坏的现象，并及时进行维修或更换；•定期检查测量仪器的接口和电缆，确保其连接良好；•每隔一年，对设备进行维护保养，更换维护部件。
CNC三次元操作规范
1.目的
为确保使用此仪器动作规范，符合要求，延长仪器的使用寿命及保证仪器所测值的准确度。
2.范围
所有使用本仪器操作者均属之
3.权责
仪器操作者：经培训合格的操机人员
4.仪器操作步骤
4.1仪器启动
4.1.1开机：打开插线板电源－打开计算机主机电源－打开桌面CMM软件（如下图）。
4.1.2点击菜单“系统”－摇杆测量模式（如下图）
4.2仪器探针校准
4.2.1将标准件固定于仪器大理石工作台，将探针移动至标准件正上方10MM处，
点击打开软件CMM界面右下方A0B0-标准探针－校准－确定（如下图）
4.2.2标准探针校准OK后继续校准A0B0探针（探针垂直向下），校准OK后选择“关
闭”按钮。
4.3影像校准
4.3.1切换至影像界面有两种方式：
a)直接于打开CMM软件界面点击“Partl:Iso”与”SDK3000 video capture”可
直接切换针界面与影像界面。
b)点击菜单“系统”－实时影像（如下图）
4.3.2影像校准：
将影像测头移至标准片上方，点击右下方“A0B0”-影像－1－选取（如下图一）
－点击右下方1-校验分辨率－选取（如下图二）－校验探针分辨率（探针名需
与所选校准名一致，标准圆需与校准片圆一致）－确定（如图三）
4.4测量时如果需同时使用探针与影像，此时需校准此两种方式之偏移量。
在探针与
影像校准OK的基础上选取“校验偏移量”－探针名－确定－选取一个校验好的探
针－点击“接触型”－选取“A0B0”（如下图）-确定－选取探针圆测量元素（切
换至探针测量界面）－探针测量环规内圆；切换至影像测量界面－选取影像圆测
量元素－影像测量环规内圆。
此时在测量中可以同时使用探针与影像。
4.5关机：菜单“系统”－测量机归零－关软件－关同轴光及影像电源开关－关插板
电源
5.注意事项
5.1每天开机前需用无尘布及酒精清理导轨，导轨上不可有灰尘及其它杂物。
5.2仪器之花岗岩严禁用利器划伤，每天开机前需用无尘布及酒精清理岩面。
5.3被测零件在检测前应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及
加工残留物影响测量机的测量精度及测尖使用寿命。
5.4大型及重型零件在放置到工作台上的过程中应轻放，避免造成剧烈碰撞，致使工
作台或零件损伤。
5.5小型及轻型零件放到工作台后，应紧固后再进行测量，否则影响测量精度。
5.6工作过程中，测座在转动时（特别是有带有加长杆）一定要远离零件，避免碰撞。
5.7工作过程中如果发生异常响声或突然急停，不可自行拆卸及维修，出现异常时及
时通知主管或仪校人员。
5.8工作完成后要清洁工作台面。
5.9工作结束后需将机器总气源关闭。
5.10三次元使用保证在有效校验日期内。
三次元结构图。
