连续梁张拉模板

连续梁后张法预力张拉作业指导书单位：编制：审核：批准：连续梁预应力张拉施工作业指导书1.适用范围连续梁预应力张拉作业。

2.作业准备2.1内业准备2.1.1熟悉各方案施工要求、图纸设计施工要求、各规范验标标准。

2.1.2各原材料经场后按要求进行检验合格出具证明。

2.1.3各张拉设备必须进行检验标定并在有效期范围内。

2.2外业准备混凝土强度必须达到张拉要求才能进行张拉作业。

3.技术要求3.1预应力筋用锚具、夹具和连接器的品种、规格、数量必须符合设计要求。

3.2张拉台周围应设置安全网。

4.施工程序和工艺流程后张法预应力施工工艺流程图5.施工要求5.1 张拉工艺a.钢绞线张拉工艺后张法多采用两端同时张拉，张拉顺序按设计图纸要求顺序进行，张拉时，应以压力表读数控制为主，钢绞线伸长量为辅进行双控。

b.钢丝束张拉工艺按设计指定顺序对称逐束张拉。

张拉时，采用2台三作用千斤顶两端同步张拉。

张拉时，以压力表读数控制为主，钢丝束伸长量为校核，伸长量误差应小于6％，否则，应停止张拉。

c.张拉程序为：0 ——初应力（量油缸伸长）——δk（量油缸终伸长，得伸长值）——持荷2分钟——校核到δk——锚固——回零5.2预应力筋张拉具体操作：接通电路、油路后，开动高压油泵给千斤供油，应先将主油缸少许充油，使之蹬紧，让绷直；两端同时张拉，且升降速度大致相等，在预应力筋拉至规定的初应力时，应停车测原始空隙、伸长值；为减少压缩应力损失，插垫应尽量增加厚度，并将插口对齐；张拉至δk后持荷2分钟锚固。

5.3张拉作业，张拉工应持证上岗。

所有操作人员均戴安全帽，并在张拉区域设示警标志、派专人看守。

张拉时，千斤顶后不得站人。

非张拉人员不得进入张拉区。

5.4 张拉时，由有一名技术人员测量、检查。

张拉完毕后，不得出现断、滑丝，每根钢丝回缩量小于8mm,锚塞外露大于5mm。

5.5千斤顶、油泵、油表配套标定才可使用，每次检修后，调整油压表，或已使用一个月或张拉次数大于200次，配套校正。

连续梁张拉技 术 交 底 记 录2013年7月18日工程名称 双鸭山市卧虹桥改造工程部位(分部)工程名称 连续梁工序（分项）工程名称钢绞线张拉交底内容：一、施工前准备（1）、张拉设备：横梁、腹板预应力张拉采用YDC3000型液压千斤顶（2台）两端对称张拉，顶板预应力采用穿心式千斤顶单根张拉。

张拉机具等准备：千斤顶、油表、油泵送到当地有相应资质的计量部门进行配套标定，在使用过程中配套使用，不得临时调换。

并在使用过程中按规定的时间及次数进行复检标定。

当出现故障时，立即检修并重新标定。

（2）、预应力材料的保护与安装：施工过程中应防止锈蚀和被油污染，出现污染必须采用洗衣粉等碱性水擦洗干净。

锚具安装前，进行外观检查，不得有裂纹、伤痕、锈蚀。

锚板和夹片安装前必须清理锚垫板上杂物，保证锚垫板与锚板密贴结合。

（3）、人员准备：具有熟练操作技能的张拉工4名，熟练计算的记录员2名，2名普工量测伸长值。

交底单位工程部接收单位交底人接收人哈尔滨铁路工程建设有限公司佳木斯分公司技 术 交 底 记 录2013年7月18日工程名称双鸭山市卧虹桥改造工程部位(分部)工程名称 连续梁工序（分项）工程名称钢绞线张拉哈尔滨铁路工程建设有限公司佳木斯分公司交底内容：(4)、其他机具配备：压浆机1台、搅拌机1台、对讲机2台、手动切割机2台、防护用品。

(5)、其他工作：检查压浆孔、排气孔是否通畅；再次活动预应力束，确保无堵塞。

出现堵塞现象必须先处理。

二、张拉施工砼强度达到设计要求后，由试验室出具书面的张拉强度通知单后，预应力达到设计强度85％后经主管工程师检查各项准备工作满足施工要求后方可进行。

（1）张拉顺序：根据设计文件， 先张拉横梁预应力钢束N2（上排），再张拉纵向腹板预应力钢束，再张拉横梁预应力钢束N1(下排)，最后张拉纵向顶板预应力钢束。

预应力钢束张拉宜以均匀原则进行。

（2） 预应力束张拉程序如下：① 0→初应力（10%σcon ）→控制应力σcon （0.75f pk ）→持荷2分钟→锚固；控制张拉应力σcon=1395MPa,预应力束张拉交底单位 工 程 部接收单位 交底人接收人技术交底记录2013年7月18日哈尔滨铁路工程名称双鸭山市卧虹桥改造工程部位(分部)工程名称连续梁工序（分项）工程名称钢绞线张拉交底内容：采用双控，以张拉为主，引伸量为辅。

股)
股)
K —— 每米孔道局部偏差摩擦影响系数；u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
u —— 预应力筋与孔道壁之间的摩擦系数
平弯没算
平弯没算
平弯没算平弯没算。

目录1 编制依据及适用范围 (1)1.1编制依据 (1)1.2适用范围 (1)2 施工部署 (1)2.1劳动力组织及进度安排 (1)2.2施工机具 (1)3 预应力张拉施工 (1)3.1张拉前的施工准备 (2)3.1.1钢绞线束制备 (2)3.1.2 钢绞线穿束 (2)3.1.3 张拉设备选用 (2)3.1.4钢绞线理论伸长值的计算 (2)3.2钢绞线张拉 (3)3.2.1张拉顺序 (3)3.2.2预应力钢束张拉程序 (4)3.2.3钢绞线束伸长量的测量及计算 (4)3.2.4 张拉控制要点 (5)3.3钢绞线束张拉质量要求 (5)3.4滑丝与断丝处理 (5)3.5割丝 (6)4 孔道压浆 (6)4.1孔道压浆方案 (6)4.1.1孔道压浆工艺流程 (6)4.1.2压浆条件 (7)4.1.3压浆配合比 (7)4.1.4 压浆设备 (7)4.1.5 压浆工艺 (7)4.1.6压浆料技术要求 (7)4.1.7 压浆前的准备工作 (8)4.1.8 孔道压浆 (8)5 质量保证措施 (9)6 安全保证措施 (10)7 应急预案 (11)连续梁预应力施工方案1 编制依据及适用范围1.1编制依据《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003《客货共线铁路桥涵工程施工技术指南》TZ203-2008《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《预应力筋用锚具、夹具和连接器》GB/T14370-2007《预应力混凝土用钢绞线》GB/T5224-2003《宁天城际轨道交通一期工程施工设计图》江苏省交通规划设计院设计图纸1.2适用范围本施工方案适用于xxxxxxxxx。

2 施工部署2.1劳动力组织及进度安排每联连续梁配负责人1人，技术主管1人，技术员1人，工长1人，专职安全员1名，均为施工企业正式职工,并成立专门的张拉作业队伍，成立预应力专项工程负责制，负责人与管理人员带领全体预应力施工队伍，组织有条理的施工。

悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
悬臂浇筑连续梁横向预应力筋张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
新建上海至南通铁路（南通至安亭段）工程
悬臂浇筑连续梁纵向预应力张拉记录表
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
新建上海至南通铁路（南通至安亭段）工程
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝
悬灌梁竖向预应力筋张拉记录表
备注：ΔL钢筋总伸长量=｛L2（控制应力）-L1（初始应力）｝。

新建云桂铁路(云南段)
连续梁张拉记录表编号：
千斤顶工作部分伸长值计算：
⊿L工作=σ锚外·L/E
式中：
⊿L工作--- 千斤顶工作部分伸长值(mm)；
σ锚外 --- 锚外张拉控制应力(MPa)；
L --- 工作锚具至工具锚之间钢绞线长度（mm）；
E --- 预应力筋的弹性模量（MPa）。

（）张拉时千斤顶工作部分伸长值计算：
现场实际量测每端工作锚具至工具锚之间钢绞线长度为（）mm
⊿L工作=σ锚外·L/E =（）×（）/195000=（）mm ,两端合计（）×2=9mm。

（）张拉时千斤顶工作部分伸长值计算：
现场实际量测每端工作锚具至工具锚之间钢绞线长度为530mm
⊿L工作=σ锚外·L/E =（）×（）/195000=（）mm ,两端合计（）×2=7.5mm。

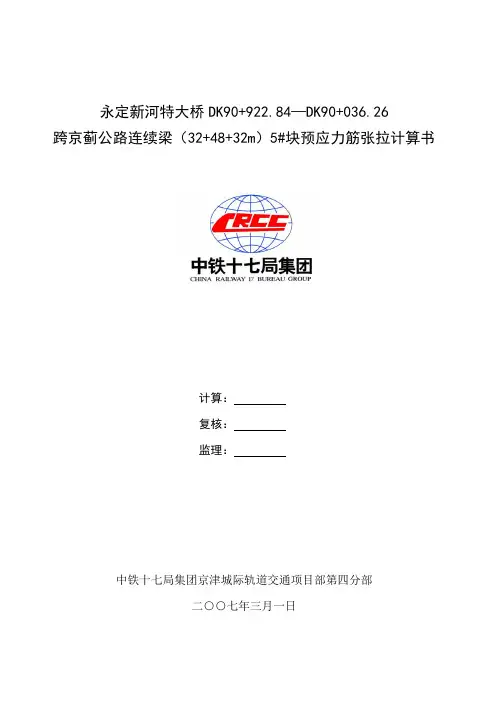

永定新河特大桥DK90+922.84—DK90+036.26跨京蓟公路连续梁（32+48+32m）5#块预应力筋张拉计算书计算：复核：监理：中铁十七局集团京津城际轨道交通项目部第四分部二○○七年三月一日永定新河特大桥DK90+922.84—DK90+036.26跨京蓟公路连续梁（32+48+32m）5#块预应力筋张拉计算书一、预应力筋张拉程序为：0→0.2σ→0.8σ→σ→锚固（σ为张拉控制应力）。

二、张拉预应力计算1、腹板F6预应力筋张拉计算：腹板控制应力σ=1302Mpa；根据试验得预应力锚口摩阻力损失为控制应力7.4%，弹性模量201 GPa，所以锚外张=1302/（1-7.4%）=1406.048 Mpa拉控制应力：σcon锚外张拉控制力：P=1406.048×140×9=1771.62kN根据设计说明查得管道摩阻系数µ=0.23;管道偏差系数k=0.0025;张拉孔道长l=41.358m（包括千斤顶内钢绞线长）;曲线部分弯起角度和θ=0.358rad；计算锚外平均拉力得：Pp=P（1-ｅ-（kl+µθ））/（kl+µθ）=1617.4kN伸长量计算得：Δl= Ppl［（1-ｅ-（kl+µθ））/（kl+µθ）］/AρE s =0.241m=241㎜（Δl包括千斤顶内伸长量）一侧241/2=120.5㎜腹板预应力筋张拉用400t千斤顶4个，顶号分别是顶07008、07009、06301、06302。

2、顶板T5预应力筋张拉计算：顶板控制应力σ=1209Mpa；根据试验得预应力锚口摩阻力损失为控制应力7.4%，弹性模量201 GPa，所以锚外张=1209/（1-7.4%）=1305.62 Mpa拉控制应力：σcon锚外张拉控制力：P=1305.62×140×15=2741.79kN根据设计说明查得管道摩阻系数µ=0.23;管道偏差系数k=0.0025;张拉孔道长l=40.962m（包括千斤顶内钢绞线长）;曲线部分弯起角度和θ=0rad；计算锚外平均拉力得：Pp=P（1-ｅ-（kl+µθ））/（kl+µθ）=2607.39kN伸长量计算得：Δl= Ppl［（1-ｅ-（kl+µθ））/（kl+µθ）］/AρE s =0.241m=241㎜（Δl包括千斤顶内伸长量）一侧241/2=120.5㎜顶板预应力筋张拉用400t千斤顶4个，顶号分别是顶07008、07009、06301、06302。

B.0.1施工组织设计/方案报审表致：南通中房工程建设监理冇限公司（项目监理机构）我方己完成团结河桥梁现浇连续梁预应力张拉工程施工组织设计/ （专项）施工方案的编制和审批，请予以审査。

附件：工程名称: 苏通科技产业园纬十七路工程编号：B.0.1 ___ — _______□ 1■ 2 施工组织设计F梁现浇连续梁预应力张拉工程安全专项施工方案工程施工方案本次申报内容系第—次申报。

施工项目经理部（章）：__________________________________项目经理（签字、执业印章）：______________ 年—月—口项LI监理机构签收人姓名及时间施I：项忖经理部签审査意见:专业监理工程师（签字）：—_ _ _年_ 一月「日审核意见:项目监理机构（章）: _____________________________总监理工程师（签字、执业印章）： ________________________ 年月建设单位签收人姓名及时间项目监理机构签收人姓名及时间审批意见（仅对超过」定规模的危险性较大的分部分项工程专项方案）:建设单位（章）: ______________________________负责人（签字）：_ _ _年_丿1—日注：1、施工项目经理部至少在计划开工口期前7天提出本报审表，给项目监理机构、建设单位审査、审批留出必要的时间。

2、本表一式三份，项目监理机构、建设单位、施工单位各一份。

笫五版农江苏省住房和城乡父厅灶钿苏通科技产业园纬十七路（经十一路~团结河）工程团结河桥现浇连续梁预应力张拉施工安全专项方案编制：_________________审核：__________________审批：__________________江苏神龙海洋工程有限公司苏通科技产业园纬十七路（经十一路〜团结河）工程项目经理部2017年2月预应力施工(一)、概述本箱梁采用双向向预应力体系：纵向预应力体系、横向预应力体系、预应力筋采用15 15.2-GB T5224-2003预应力钢绞线，锚固体系采用自锚式拉丝体系，张拉釆用与Z配套的机貝设备，管道形成pvc波纹管成孔。
