由继电器组成的单按钮启停电路

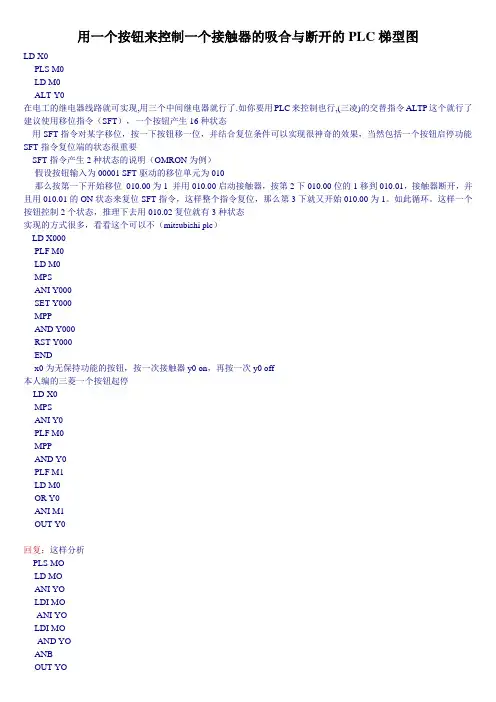

用一个按钮来控制一个接触器的吸合与断开的PLC梯型图

用一个按钮来控制一个接触器的吸合与断开的PLC梯型图LD X0PLS M0LD M0ALT Y0在电工的继电器线路就可实现,用三个中间继电器就行了.如你要用PLC来控制也行,(三凌)的交替指令ALTP这个就行了建议使用移位指令（SFT），一个按钮产生16种状态用SFT指令对某字移位，按一下按钮移一位，并结合复位条件可以实现很神奇的效果，当然包括一个按钮启停功能SFT指令复位端的状态很重要SFT指令产生2种状态的说明（OMRON为例）假设按钮输入为00001 SFT驱动的移位单元为010那么按第一下开始移位010.00为1 并用010.00启动接触器，按第2下010.00位的1移到010.01，接触器断开，并且用010.01的ON状态来复位SFT指令，这样整个指令复位，那么第3下就又开始010.00为1。

如此循环。

这样一个按钮控制2个状态，推理下去用010.02复位就有3种状态实现的方式很多，看看这个可以不（mitsubishi plc）LD X000PLF M0LD M0MPSANI Y000SET Y000MPPAND Y000RST Y000ENDx0为无保持功能的按钮，按一次接触器y0 on，再按一次y0 off本人编的三菱一个按钮起停LD X0MPSANI Y0PLF M0MPPAND Y0PLF M1LD M0OR Y0ANI M1OUT Y0回复：这样分析PLS MOLD MOANI YOLDI MOANI YOLDI MOAND YOANBOUT YO请你自己化成梯形图。

此程序对于理解PLC程序扫描过程很有帮助。

分析如下：XO按下，产生一个脉冲。

MO ON一个周期。

第一个扫描周期：MO（1）*YO（1）+MO（0）*Y0（0）=Y0（1）第二个周期，就算XO还按着，但MO已经不ON了。

通断情况：MO（0）*YO（0）+MO（1）*Y0（1）=Y0（1）所以YO被保持了。

注意第二周期YO读的是印象区第一个周期的状况（为1）如果XO再按一下的情况是如何呢？XO又产生一个脉冲（ON一个周期）第一个扫描周期：MO（1）*YO（0）+MO（0）*Y0（1）=Y0（0）第二个周期，就算XO还按着，但MO已经不ON了。

分析电机单按钮启停电路的过程

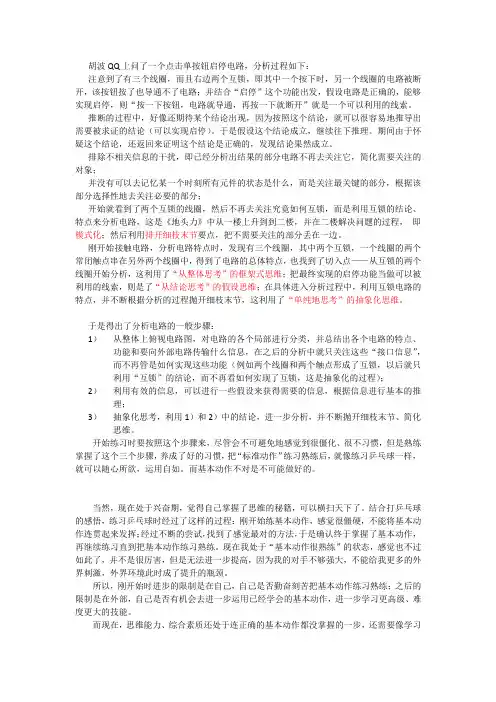

胡波QQ上问了一个点击单按钮启停电路，分析过程如下：注意到了有三个线圈，而且右边两个互锁，即其中一个按下时，另一个线圈的电路被断开，该按钮按了也导通不了电路；并结合“启停”这个功能出发，假设电路是正确的，能够实现启停，则“按一下按钮，电路就导通，再按一下就断开”就是一个可以利用的线索。

推断的过程中，好像还期待某个结论出现，因为按照这个结论，就可以很容易地推导出需要被求证的结论（可以实现启停）。

于是假设这个结论成立，继续往下推理。

期间由于怀疑这个结论，还返回来证明这个结论是正确的，发现结论果然成立。

排除不相关信息的干扰，即已经分析出结果的部分电路不再去关注它，简化需要关注的对象；并没有可以去记忆某一个时刻所有元件的状态是什么，而是关注最关键的部分，根据该部分选择性地去关注必要的部分；开始就看到了两个互锁的线圈，然后不再去关注究竟如何互锁，而是利用互锁的结论、特点来分析电路，这是《地头力》中从一楼上升到到二楼，并在二楼解决问题的过程，即模式化；然后利用排开细枝末节要点，把不需要关注的部分丢在一边。

刚开始接触电路，分析电路特点时，发现有三个线圈，其中两个互锁，一个线圈的两个常闭触点串在另外两个线圈中，得到了电路的总体特点，也找到了切入点——从互锁的两个线圈开始分析，这利用了“从整体思考”的框架式思维；把最终实现的启停功能当做可以被利用的线索，则是了“从结论思考”的假设思维；在具体进入分析过程中，利用互锁电路的特点，并不断根据分析的过程抛开细枝末节，这利用了“单纯地思考”的抽象化思维。

于是得出了分析电路的一般步骤：1）从整体上俯视电路图，对电路的各个局部进行分类，并总结出各个电路的特点、功能和要向外部电路传输什么信息，在之后的分析中就只关注这些“接口信息”，而不再管是如何实现这些功能（例如两个线圈和两个触点形成了互锁，以后就只利用“互锁”的结论，而不再看如何实现了互锁，这是抽象化的过程）；2）利用有效的信息，可以进行一些假设来获得需要的信息，根据信息进行基本的推理；3）抽象化思考，利用1）和2）中的结论，进一步分析，并不断抛开细枝末节、简化思维。

PLC应用技术(第二版)课后习题答案

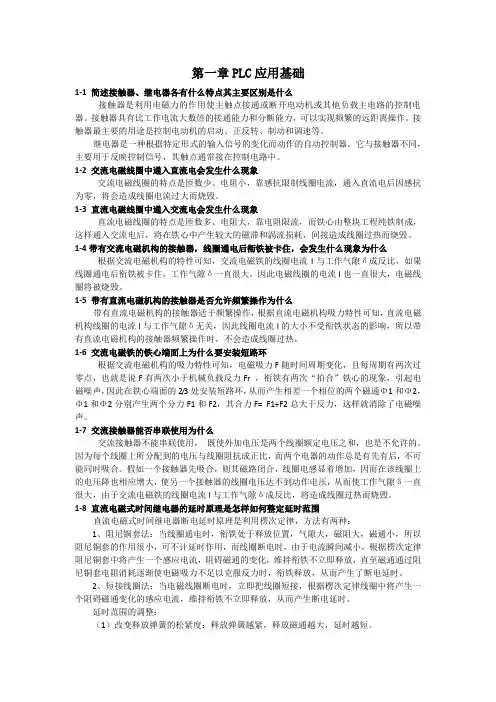

第一章PLC应用基础1-1 简述接触器、继电器各有什么特点其主要区别是什么接触器是利用电磁力的作用使主触点接通或断开电动机或其他负载主电路的控制电器。

接触器具有比工作电流大数倍的接通能力和分断能力，可以实现频繁的远距离操作。

接触器最主要的用途是控制电动机的启动、正反转、制动和调速等。

继电器是一种根据特定形式的输入信号的变化而动作的自动控制器。

它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。

1-2 交流电磁线圈中通入直流电会发生什么现象交流电磁线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，通入直流电后因感抗为零，将会造成线圈电流过大而烧毁。

1-3 直流电磁线圈中通入交流电会发生什么现象直流电磁线圈的特点是匝数多、电阻大，靠电阻限流，而铁心由整块工程纯铁制成，这样通入交流电后，将在铁心中产生较大的磁滞和涡流损耗，间接造成线圈过热而烧毁。

1-4带有交流电磁机构的接触器，线圈通电后衔铁被卡住，会发生什么现象为什么根据交流电磁机构的特性可知，交流电磁铁的线圈电流I与工作气隙δ成反比，如果线圈通电后衔铁被卡住，工作气隙δ一直很大，因此电磁线圈的电流I也一直很大，电磁线圈将被烧毁。

1-5 带有直流电磁机构的接触器是否允许频繁操作为什么带有直流电磁机构的接触器适于频繁操作，根据直流电磁机构吸力特性可知，直流电磁机构线圈的电流I与工作气隙δ无关，因此线圈电流I的大小不受衔铁状态的影响，所以带有直流电磁机构的接触器频繁操作时，不会造成线圈过热。

1-6 交流电磁铁的铁心端面上为什么要安装短路环根据交流电磁机构的吸力特性可知，电磁吸力F随时间周期变化，且每周期有两次过零点，也就是说F有两次小于机械负载反力Fr ，衔铁有两次“拍合”铁心的现象，引起电磁噪声，因此在铁心端面的2/3处安装短路环，从而产生相差一个相位的两个磁通Φ1和Φ2，Φ1和Φ2分别产生两个分力F1和F2，其合力F= F1+F2总大于反力，这样就消除了电磁噪声。

1-5_单按钮控制启停的几种方法_2014-07-01

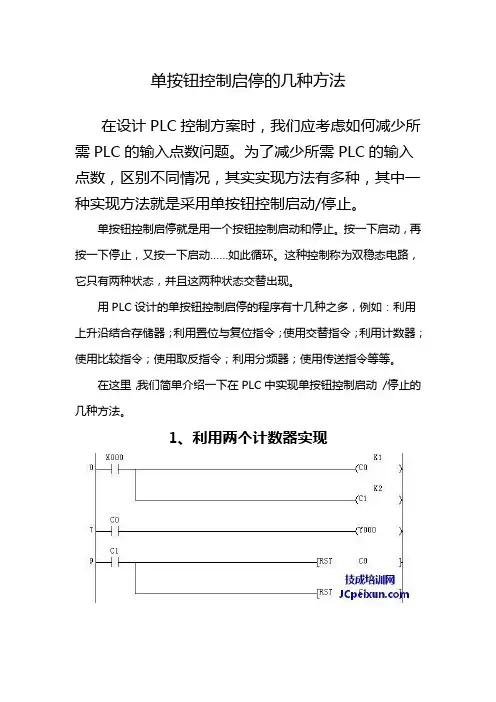

单按钮控制启停的几种方法
在设计PLC控制方案时，我们应考虑如何减少所需PLC的输入点数问题。

为了减少所需PLC的输入点数，区别不同情况，其实实现方法有多种，其中一种实现方法就是采用单按钮控制启动/停止。

单按钮控制启停就是用一个按钮控制启动和停止。

按一下启动，再按一下停止，又按一下启动……如此循环。

这种控制称为双稳态电路，它只有两种状态，并且这两种状态交替出现。

用PLC设计的单按钮控制启停的程序有十几种之多，例如：利用上升沿结合存储器；利用置位与复位指令；使用交替指令；利用计数器；使用比较指令；使用取反指令；利用分频器；使用传送指令等等。

在这里，我们简单介绍一下在PLC中实现单按钮控制启动/停止的几种方法。

1、利用两个计数器实现
2、使用交替指令实现
3、利用上升沿结合存储器实现
4、使用置位与复位指令实现
5、使用比较指令实现
除了给出的这几种方法实现单按钮控制启动/停止，你还能想到用什么方法来实现呢，赶紧动手试一试吧！。

电动机单向启动控制电路原理

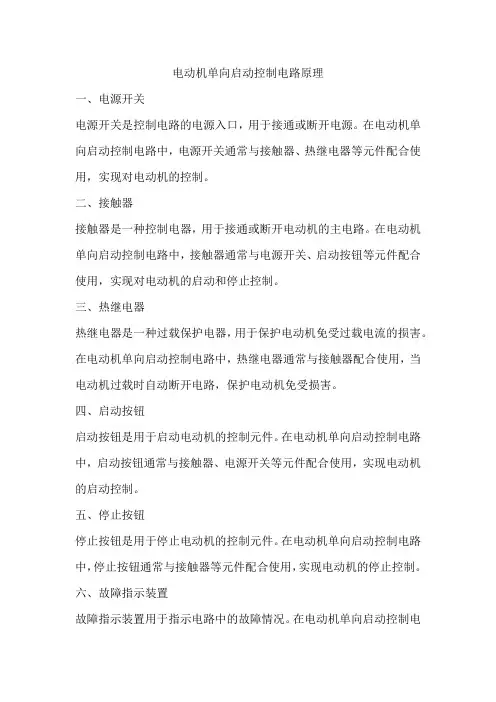

电动机单向启动控制电路原理一、电源开关电源开关是控制电路的电源入口，用于接通或断开电源。

在电动机单向启动控制电路中，电源开关通常与接触器、热继电器等元件配合使用，实现对电动机的控制。

二、接触器接触器是一种控制电器，用于接通或断开电动机的主电路。

在电动机单向启动控制电路中，接触器通常与电源开关、启动按钮等元件配合使用，实现对电动机的启动和停止控制。

三、热继电器热继电器是一种过载保护电器，用于保护电动机免受过载电流的损害。

在电动机单向启动控制电路中，热继电器通常与接触器配合使用，当电动机过载时自动断开电路，保护电动机免受损害。

四、启动按钮启动按钮是用于启动电动机的控制元件。

在电动机单向启动控制电路中，启动按钮通常与接触器、电源开关等元件配合使用，实现电动机的启动控制。

五、停止按钮停止按钮是用于停止电动机的控制元件。

在电动机单向启动控制电路中，停止按钮通常与接触器等元件配合使用，实现电动机的停止控制。

六、故障指示装置故障指示装置用于指示电路中的故障情况。

在电动机单向启动控制电路中，故障指示装置通常与热继电器等元件配合使用，当电路出现故障时自动点亮故障指示灯，提醒操作人员及时处理故障。

七、运行状态指示装置运行状态指示装置用于指示电动机的运行状态。

在电动机单向启动控制电路中，运行状态指示装置通常与接触器等元件配合使用，当电动机处于运行状态时点亮运行指示灯，便于操作人员随时了解电动机的运行情况。

八、连锁保护装置连锁保护装置是一种安全保护装置，用于确保电动机在正常运行时不会出现误操作或意外事故。

在电动机单向启动控制电路中，连锁保护装置通常与启动按钮、停止按钮等元件配合使用，确保操作人员按照正确的顺序进行操作，避免误操作或意外事故的发生。

同时，连锁保护装置还可以与其他安全保护装置配合使用，如过流保护装置、欠压保护装置等，进一步提高电动机的安全性能。

点动控制电路原理图

控制电路。
点动控制电路的基本组成
电源
开关
接触器
保护装置
提供电能，通常为220V 或380V交流电。
用于控制电路的通断，有常开和常闭两种状态。
用于控制电动机的启动和停止，通过线圈的得电和失电来控制触点的闭合和断开。
如热继电器、熔断器等，用于保护电路和电动机
的安全。
02 点动控制电路的工作原理
过载保护，当电机过载时自动断开电路。
2. 接触器
实现自动控制，通过线圈的电流控制触点的吸合与断开。
4. 电动机
执行机构，实现机械能的转换。
控制信号的传递过程
01 1. 按下按钮开关，控制信号传递到接触器线圈。 02 2. 接触器线圈得电，产生磁场吸合触点。
03
3. 触点闭合，主电路接通，电机开始运转。
优化元件布局与布线
合理布局元件
根据电路功能和信号流向，合理安排元件的位置，以减小信号传输延迟和干扰。
优化布线
采用合理的布线方式，减小线路间的耦合和电磁干扰，提高信号传输的稳定性和可靠性。
避免长距离连线
尽量减少元件间的连线长度，以减小信号衰减和干扰。
增强电路保护功能
增加过流保护
在电路中增加过流保护元件，当电流超过设定值时自动切断电源或降低电流，保护电路和元件不受损坏。
04
4. 电动机运转产生的信号通过传感器反馈回控制系统，实现闭环控制。
03 点动控制电路的电路图分析
主电路分析
1
主电路由电源、开关、接触器主触点、负载等组成。
2
当按下按钮时，接触器主触点吸合，电源通过接触器主触点向负载供电，负载开始工作。
3
当松开按钮时，接触器主触点断开，负载停止ห้องสมุดไป่ตู้ 作。

点动控制电路的工作原理

点动控制电路的工作原理点动控制电路是一种常见的电路控制方式，它通过按下按钮来控制电气设备的启停或切换。

该电路通常由按钮、继电器和电源组成。

我们来了解按钮在点动控制电路中的作用。

按钮是电路的输入端，通过按下按钮可以使电路闭合或断开。

在点动控制电路中，通常有两个按钮，一个用于启动设备，另一个用于停止设备。

按下启动按钮，电路闭合，电流从电源流向继电器的控制回路，继电器吸合，使电气设备开始工作。

而按下停止按钮，电路断开，电流无法流向继电器的控制回路，继电器释放，电气设备停止工作。

继电器是点动控制电路中的核心元件，它起到了控制电路的作用。

继电器由线圈和触点组成。

当电流流经线圈时，产生的磁场会使线圈中的铁芯受力，触点发生动作。

继电器的触点分为常开触点和常闭触点。

当继电器吸合时，常开触点闭合，常闭触点断开；当继电器释放时，常开触点断开，常闭触点闭合。

通过控制继电器的线圈电流，可以实现点动控制电路的启动和停止。

电源是点动控制电路的能量来源，通常是直流电源或交流电源。

电源提供所需的电流和电压，以使继电器能够正常工作。

在点动控制电路中，电源的正极连接到继电器的线圈，电源的负极连接到按钮的一侧，另一侧连接到继电器的常闭触点。

当按钮未按下时，电路断开，继电器的线圈无法获得电流，继电器释放，触点保持常闭状态；当按钮按下时，电路闭合，继电器的线圈获得电流，继电器吸合，触点发生动作。

通过上述的工作原理，点动控制电路可以实现对电气设备的启停或切换。

当需要启动设备时，按下启动按钮，电气设备开始工作；当需要停止设备时，按下停止按钮，电气设备停止工作。

点动控制电路的优点是操作简单，控制灵活，适用于各种电气设备的控制。

总结一下，点动控制电路通过按钮、继电器和电源实现对电气设备的启停或切换。

按钮作为电路的输入端，通过闭合或断开电路来控制继电器的线圈电流；继电器作为电路的控制元件，通过吸合或释放触点来控制电气设备的工作状态；电源提供所需的电流和电压，使继电器能够正常工作。

单片机驱动继电器仿真实验(按键控制)

sbit ks=P2^5; //定义开始按键连接 P 口
main()
{
while(1)
{ if(ks==0) { lamp=0;
//如果开始按键按下 //点亮灯泡
} if(tz==0) { lamp=1;
//如果停止按键按下 //熄灭灯泡
}
}
}
在上述 4 个程序段中我们发现，在程序的开头都进行了位定义。这种编程方法的一个优点是程序通用性强。读者可以直接把程序复制到自己的系统中，只修改程序开头的定义行的几个地址即可。
。由于普通按键的原理决定，普通按键都具有抖动的特点，也就是说，当按键的静触头和动触痛接触瞬间，会产生抖动现象，简单说就是瞬间接通，又瞬间断开的现象。这种现象会对原理图 1 所示的程序造成影响，产生按键按下后，有时有效，有时没有效的现象。因此在进行实物制作的时候，原理图 1 对应的程序需要添加软件防抖或者增加硬件防抖电路。而对于原理图 2 所对应的程序，则不需要考虑按键抖动。
图 1 所示原理图驱动程序
汇编语言代码如下：
LAMP BIT P2.0 //根据原理图定义灯泡 AJ BIT P2.7 //根据原理图定义按键
ORG 0H
JMP MAIN
ORG 30H
MAIN:
JB AJ,$ JNB AJ,$
//等待按键松开
CPL LAMP
JMP MAIN
END 注意：程序一定要与原理图对应，上述汇编语言程序的前两行，是根据原理图定
ORG 0H
MAIN
ORG 30H
MAIN:
JB KS,$
CLR LAMP
JB TZ,$
SETB LAMP
JMP MAIN
END C 语言代码如下：

(优选)单按钮启停实验

方法五：采用取反指令
方法五：采用取反指令
控制过程如下: 当按下 SB 时 ,X0 接通 , 每按下 SB 一
次,Y0的状态反转一次。
课程总结
上述介绍的这些编程技术,实践证明是切实可行的。由于PLC具有丰富的指令集, 编程十分简单灵活,同样的控制要求可以选用不同的指令进行编程,编程人员需要在实践中不断摸索和提高自己的编程技巧,才能充分发挥PLC的优势,实现各种控制要求。
回忆：继电器组成的单按钮启停电路
回忆：继电器组成的单按钮启停电路
方法一：模仿继电器电路
方法二：采用上升沿微分指令
方法二：采用上升沿微分指令
控制过程如下: 当第一次按下SB时,X0接通,使M0的线圈
接通一个扫描周期,其常开触点闭,Y0的线圈接通并自锁,启动外部负载工作运行;同时,Y0的常开触点闭合,为M1的线圈接通做准备;当第二次按下按钮SB时,X0接通,M0再次接通一个扫描周期 ,M1 的线圈被接通 ,M1 的常闭触点分断,Y0的线圈断开,外部负载停止工作。反复按下SB,将会重复上述控制过程。
方法三：采用置位/复位指令
方法三：采用置位/复位指令
控制过程如下: 当按下SB时,X0接通,R0的线圈接通一个扫描周期,其常开触点闭合,M2置位（闭合）且保持,M2的一对常开触点闭合 ,Y0 的线圈接通 , 启动外部负载工作运行 ; 同时,M2的另一对常开接点闭合,为M1的线圈接通做准备; 当再次按下SB时,X0接通,使M0的线圈再次接通一个扫描周期,M1的线圈接通,M1的常开接点闭合,M2复位（断开）且保持,Y0的线圈断开,外部负载停止工作运行。之后依次按下SB的工作情形与上述相同。

自动启停关闭器的工作原理

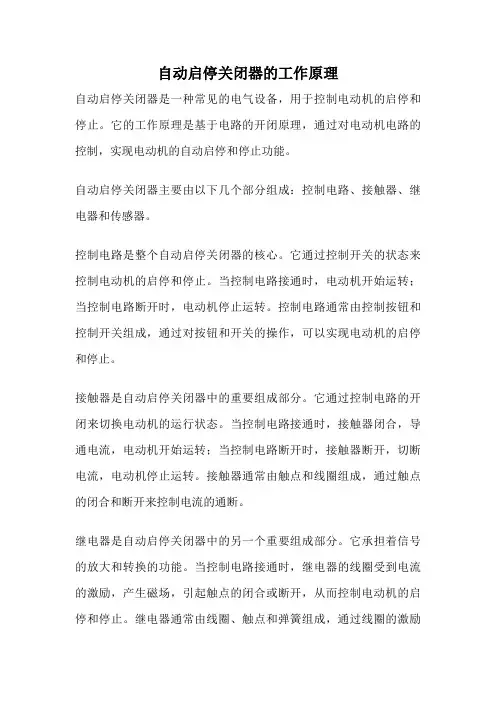

自动启停关闭器的工作原理自动启停关闭器是一种常见的电气设备，用于控制电动机的启停和停止。
