电气设备空载试运行记录(最新版)

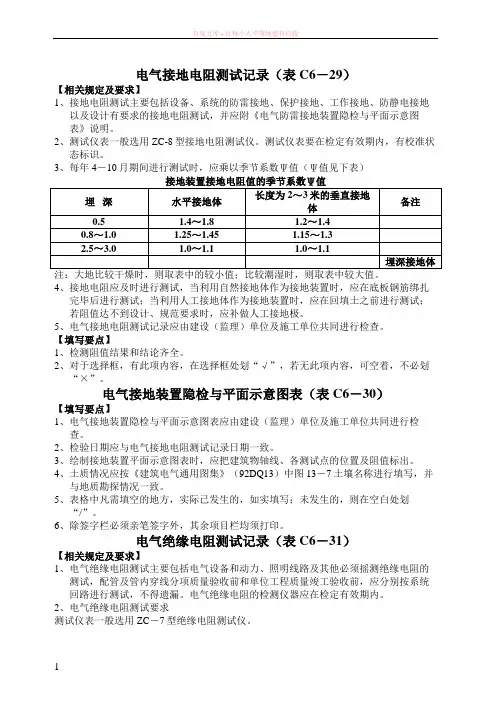

电气接地电阻测试记录（表C6－29）【相关规定及要求】1、接地电阻测试主要包括设备、系统的防雷接地、保护接地、工作接地、防静电接地以及设计有要求的接地电阻测试，并应附《电气防雷接地装置隐检与平面示意图表》说明。

2、测试仪表一般选用ZC-8型接地电阻测试仪。

测试仪表要在检定有效期内，有校准状态标识。

3、每年4－10月期间进行测试时，应乘以季节系数Ψ值（Ψ值见下表）埋深水平接地体长度为2～3米的垂直接地体备注0.5 1.4～1.8 1.2～1.40.8～1.0 1.25～1.45 1.15～1.32.5～3.0 1.0～1.1 1.0～1.1埋深接地体4、接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时，应补做人工接地极。

5、电气接地电阻测试记录应由建设（监理）单位及施工单位共同进行检查。

【填写要点】1、检测阻值结果和结论齐全。

2、对于选择框，有此项内容，在选择框处划“√”，若无此项内容，可空着，不必划“×”。

电气接地装置隐检与平面示意图表（表C6－30）【填写要点】1、电气接地装置隐检与平面示意图表应由建设（监理）单位及施工单位共同进行检查。

2、检验日期应与电气接地电阻测试记录日期一致。

3、绘制接地装置平面示意图表时，应把建筑物轴线、各测试点的位置及阻值标出。

4、土质情况应按《建筑电气通用图集》（92DQ13）中图13－7土壤名称进行填写，并与地质勘探情况一致。

5、表格中凡需填空的地方，实际已发生的，如实填写；未发生的，则在空白处划“/”。

6、除签字栏必须亲笔签字外，其余项目栏均须打印。

电气绝缘电阻测试记录（表C6－31）【相关规定及要求】1、电气绝缘电阻测试主要包括电气设备和动力、照明线路及其他必须摇测绝缘电阻的测试，配管及管内穿线分项质量验收前和单位工程质量竣工验收前，应分别按系统回路进行测试，不得遗漏。

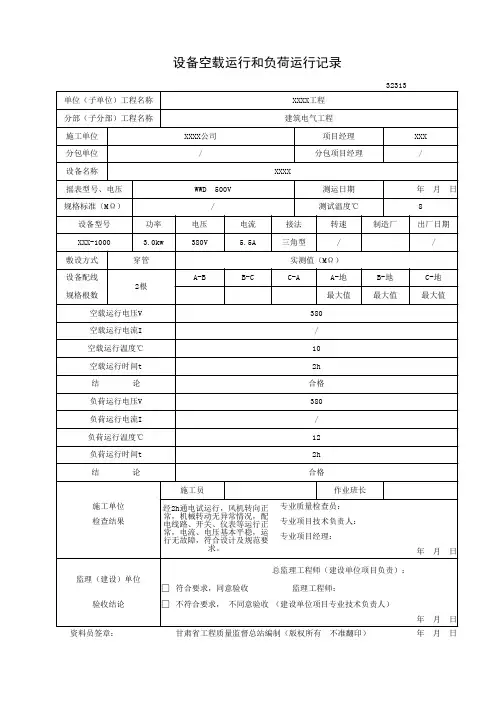

柴油发电机空载试运行和负荷试运行记录1.时间：2024年1月1日上午9点2.地点：柴油发电机房3.参与人员：运维人员A、B、C4.运行过程：(1)9:00-9:10：运维人员按照操作手册的要求对柴油发电机进行检查和维护，包括检查油量、水温、电压等各项参数。

(2)9:10-9:15：确认柴油发电机的各个系统正常工作，关闭水冷系统、电气系统、燃油系统等子系统，保证发电机处于空载状态。

(3)9:15-9:30：运维人员按照操作手册的指导逐步启动柴油发电机，观察其启动是否正常，并检查各项参数是否符合要求。

(4)9:30-9:35：柴油发电机正常运行且各项参数稳定后，运维人员记录了空载运行时的关键参数，包括电压、电流、频率、功率因数等。

(5)9:35-9:45：运维人员对柴油发电机进行了基本的负载试验，逐步增加负载，然后观察和记录柴油发电机的响应和参数变化。

(6)9:45-9:50：空载试运行结束，柴油发电机正常关闭并备份测试数据。

1.时间：2024年1月2日下午2点2.地点：柴油发电机房3.参与人员：运维人员A、B、C4.准备工作：(1)运维人员按照操作手册的要求对柴油发电机进行检查和维护，包括检查油量、水温、电压等各项参数，保证各系统正常工作。

(2)确保发电机房内无人员驻留，确保安全。

(3)准备好负载设备，包括电阻箱、电压表、电流表等。

5.运行过程：(1)14:00-14:10：运维人员确认柴油发电机处于正常状态，清理发电机周围的杂物和积尘。

(2)14:10-14:15：运维人员按照操作手册的指导逐步启动柴油发电机，观察其启动是否正常，并检查各项参数是否符合要求。

(3)14:15-14:20：柴油发电机正常运行且各项参数稳定后，运维人员开始进行负荷试运行。

(4)14:20-14:30：运维人员按照预先制定的负载试验方案，逐步增加负载，然后观察和记录柴油发电机的响应和参数变化。

(5)14:30-14:45：柴油发电机达到额定负载后，运维人员持续观察发电机的运行状态，记录关键参数，包括电压、电流、频率、功率因数等。

照明系统所有导线进行测试，满足负荷运行 24小时其结论如下一 所有导线能承受50H, 500V 实验电压，历时5分钟无串线现象所有导线有合格证，检验报 告 二 三相五线制，三相负荷均匀，接地电阻符合设计要求，所有导线暗设均符合设计要求三所有导线无发热现象，绝缘良好，无漏电现象 符合设计要求处 理 意 见经通电运行检查，设备运行正常，无故障施工 单 位监理 （建设）单位监理工程师（建设单位专业负责人）年 月过 程 、 情 况由2006年5月2日10时30分开始至 次日11时25分结束照明系统所有配电依全部打开，满足负荷运行 24小时其结论如下 一各相线间最小电阻值大雨 0.5。

二电镀表运转正常，无卡阻现象三 各断路器，分合各 10次，无合不上，脱扣现象 四 漏电断路器，分短灵活，未发生断路现象五 箱内配置合理，接线端子不发热，无乱穿现象符合设计要求工程名称 农一师十二团武装部武器库。

建设单位 施工单位 南口建筑公司 系统类别 农一师十二团武装部照明系统试运行项目配电箱设备型号处理 意 见 经通电运行检查，设备运行正常，无故障施 工 单 位监理（建设）单 位监理工程师（建设单位专业负责人）年 月试运行时间 过 程情 况照明系统所有导线进行测试，满足负荷运行 24小时其结论如下一 所有导线能承受50H, 500V 实验电压，历时5分钟无串线现象所有导线有合格证，检验报 告 二 三相五线制，三相负荷均匀，接地电阻符合设计要求，所有导线暗设均符合设计要求三所有导线无发热现象，绝缘良好，无漏电现象 符合设计要求处 理 意 见经通电运行检查，设备运行正常，无故障施工 单 位监理 （建设）单位监理工程师（建设单位专业负责人）年 月过 程 、 情 况试运行时间由2006年5月2日10时45分开始至次 日11时34分结束照明系统所有配电依全部打开，满足负荷运行 24小时其结论如下 一各相线间最小电阻值大雨 0.5。

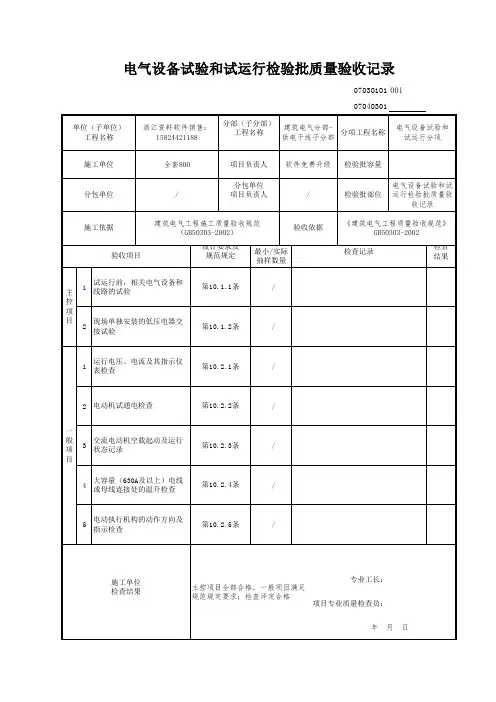

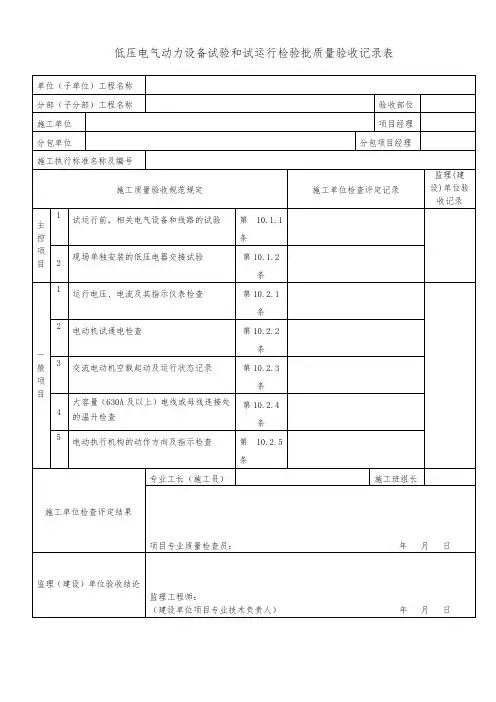

电气设备试验和试运行检验批质量验收记录
单位（子单位）
工程名称
分部（子分部）
工程名称 建筑电气(供电干线)分项工程名称
电气设备试验和试运
行施工单位
项目负责人检验批容量
分包单位分包单位项目
负责人
检验批部位
7.1.2.46、电气设备试验和试运行检验批
质量验收记录
施工依据
建筑电气施工方案
验收依据
《建筑电气工程施工质量验收规范》
GB50303-2002验收项目
设计要求及 规范规定最小/实际 抽样数量
检查记录
检查结果
主 控 项 目1
试运行前，相关电气设备和线路的试验第10.1.1条
/
2
现场单独安装的低压电器
交接试验
第10.1.2条/
一般项目
1
运行电压、电流及其指示仪表检查
第10.2.1条/
2电动机试通电检查第10.2.2条/
3交流电动机空载起动及运
行状态记录第10.2.3条/
4大容量（630A及以上）电线或母线连接处的温升检查第10.2.4条/
5电动执行机构的动作方向及指示检查
第10.2.5条/
专业工长：
项目专业质量检查员：
年 月 日
监理单位 验收结论
专业监理工程师：
年 月 日
施工单位 检查结果。

D0302_电气设备空载试运行记录日期：2024年3月2日试运行地点：XX电气设备厂房试运行设备：电动机、变压器、开关设备等试运行人员：XX（设备操作员），XX（电力工程师）一、试运行目的该次试运行是为了对新安装的电气设备进行空载试运行，检查设备的性能和运行状态，为设备的正式投入使用做好准备。

二、试运行前准备1.检查设备安装是否完好，并确认所有接线正确牢固。

2.检查设备外观，确认无异物。

3.检查设备冷却系统及绝缘系数，确认符合要求。

4.检查设备的控制回路和保护回路是否完好，确认运行时的安全性。

5.确保试运行期间的供电线路稳定可靠，并进行试运行前的设备接地测试。

三、试运行步骤1.首先，打开主电源总开关，并确认各个设备的电源开关处于待机状态。

2.依次启动各个设备的电源开关，分别观察设备的运行状态。

3.检查设备的运行声音和振动情况，确认设备无异常。

4.检查设备的运行温度，确保不超过设备额定温度。

5.检查设备的电流和电压波动情况，保证设备运行稳定。

6.检查设备的控制和保护系统，确认其正常工作。

1.电动机1号试运行记录：-试运行时间：9:00-9:30-运行电流：10A-运行电压：380V-电动机运转情况：正常-运行声音：正常-运行振动：无异常-运行温度：40℃（低于额定温度60℃）-控制和保护系统：正常2.变压器1号试运行记录：-试运行时间：9:30-10:00-运行电流：5A-运行电压：380V到220V-变压器运行情况：正常-运行声音：正常-运行振动：无异常-运行温度：35℃（低于额定温度50℃）-控制和保护系统：正常3.开关设备试运行记录：-试运行时间：10:00-10:30-开关设备运行情况：正常-运行声音：正常-运行振动：无异常-运行温度：30℃（低于额定温度40℃）-控制和保护系统：正常五、试运行结果分析本次试运行中，所有设备的运行情况良好，无异常现象出现。

设备的运行声音、振动、温度和电流、电压波动情况均在正常范围内，并且控制和保护系统工作正常。

现场验收检查原始记录
共1 页第1 页
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：07030101001……
2.此表与电气动力子分部07040301电气设备试验和试运行检验批质量验收记录表相同。

填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。

2.验收项目填写
⑴编号：填写验收项目对应的条文号。

⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。

⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。

⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。

⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。

⑹监理校核：监理单位现场验收人员签字。

⑺检查：施工单位现场验收人员签字。

⑻记录：填写本记录的人签字。

⑼验收日期：填写现场验收当天日期。

025电气照明全负荷试运行记录
一、试运行目的
为了确保电气照明系统在全负荷工作状态下能正常运行，经过检验和调试，保证其稳定性和可靠性。

二、试运行时间和地点
试运行时间为XX年XX月XX日，地点为XX大楼。

三、试运行内容
1.试运行设备：电气照明系统包括照明灯具、开关箱、电源线路等。

2.试运行过程：
（1）按照设计方案布置照明设备，确保各部分连接正确。

（2）检查所有灯具，确保无松动、断线等现象。

（3）按照全负荷运行工况，打开开关箱，给照明设备通电。

（4）观察灯具亮度是否符合要求，检查有无闪烁、暗淡等现象。

（5）检查开关箱是否正常工作，有无异常噪音、发热现象。

（6）观察电源线路是否正常工作，有无漏电、过热等异常情况。

（7）记录试运行期间的电流、电压等数据。

四、试运行结果
1.照明设备亮度符合要求，无闪烁、暗淡等现象。

2.开关箱正常工作，无异常噪音、发热现象。

3.电源线路正常工作，无漏电、过热等异常情况。

4.试运行期间的电流、电压等数据正常。

五、存在问题
在试运行过程中，未发现任何问题。

六、结论
经全负荷试运行，电气照明系统正常工作，符合设计要求，可以投入正式使用。

七、试运行总结
通过电气照明全负荷试运行，检验了照明设备的正常工作情况，为日后长期运行提供了参考数据。

同时，也发现了问题，并及时解决，确保系统的可靠性和稳定性。

在今后的使用和维护过程中，应持续关注照明设备的运行情况，及时进行检查和维护，确保系统的长期稳定运行。
