钢筋拉伸试验讲义

钢筋拉伸实验一、实验目的了解钢筋在纯拉应力条件下直至破坏的整个过程；了解拉伸过程的四个阶段，即弹性阶段，屈服阶段，强化阶段和颈缩阶段；掌握钢筋拉伸试验的荷载位移曲线，从图中得出上、下屈服强度；计算钢筋的断后伸长率、断面收缩率。

二、实验设备万能材料试验机（示值误差不大于1％）、游标卡尺（精度为0.1mm）。

三、实验步骤1.钢筋试件一般不经切削。

图1 试件示意图a—直径；l—标距长度；h1—（0.5～1）a；h—夹头长度2.在试件表面，选用小冲点、细划线或有颜色的记号做出两个或一系列等分格的标记，以表明标距长度，测量标距长度l0（l0=10a或l0=5a）（精确至0.1 mm）。

调整试验机测力度盘的指针，对准零点，拨动副指针与主指针重叠。

3.将试件固定在试验机的夹具内，开动试验机机进行拉伸。

屈服前，应力增加速度按表1规定，并保持试验机控制器固定于这一速率位置上，直至该性能测出为止；测定抗拉强度时，平行长度的应变速率不应超过0.008/s。

应力速率（N/mm2）·s-1材料弹性模量（Mpa）最小最大＜150000 2 20≥150000 6 604.钢筋在拉伸试验时，读取测力度盘指针首次回转前指示的恒定力或首次回转时指示的最小力，即为屈服点荷载F s（N）；钢筋屈服之后继续施加荷载直至将钢筋拉断，从测力度盘上读取试验过程中的最大力F b（N）。

5.拉断后标距长度L1（精确至0.1mm）的测量。

将试件断裂的部分对接在一起使其轴线处于同一直线上。

如拉断处到邻近标距端点的距离大于l0/3时，可直接测量两端点的距离；如拉断处到邻近的标距端点的距离小于或等于l0/3时，可用移位方法确定l1：在长段上从拉断处O点取基本等于短段格数，得B点，接着取等于长段所余格数（偶数）之半得C点；或者取所余格数（奇数）减1与加1之半，得到C与C1点，移位后的l1分别为AO+OB+2BC或AO+OB+BC+BC1（如图2所示）。

钢筋原材拉伸检验方法一、检验依据GB 1499.1-2017 钢筋混凝土用钢第1部分热轧光圆钢筋GB 1499.2-2018 钢筋混凝土用钢第2部分热轧带肋钢筋GB／T228.1-2010金属材料拉伸试验第1部分：室温试验方法GB/T 28900-2012 钢筋混凝土用钢材试验方法GB/T 232-2010 金属材料弯曲试验方法二、检测环境对于试验温度一般要求在10℃-35℃之间,对于有严格要求的在23℃±5℃之间; 三．样品领取检查样品的外观情况、长度情况,核对试验样品上的牌号、标示,核对样品标签;四．仪器设备1、钢筋拉伸试验机及不同规格夹具2、冷弯试验机及不同规格弯头3、砂轮机4、连续式标距打点机等间距10mm或5mm5、钢尺、电子秤6、烘箱7、清理卫生的工具等等;五．试验前的准备工作1、查看温湿度计,室内温度是否满足试验需求；2、穿戴手套、做好个人安全防护；3、检查仪器是否异常、油缸油量、检定日期并将仪器器预热5～10min ；4、填写使用记录等; 六．试验步骤1.重量偏差试验1、接通电源,进行砂轮机空转调试后,将钢筋稳妥夹紧,缓缓将钢筋两端磨平至试验所需平整度；2、将钢筋放置工作平台上,用符合精度的钢尺逐支测量试样长度并记录精确至1mm ；3、将测量好的试样编号,准确称量每支试样重量并记录精确至1g,测量试样总重量时,应精确到不大于总重量的1%试验数量:5支,长度：大于500mm ；4、钢筋实际重量与公称重量的偏差%按下方公式计算：%100称重量×试样总长度)称重量×试样总长度(-试样实际总重量⨯=公公重量偏差检验结果的数值修约与判定应符合YB/T081钢筋应修约至5MPa 的规定; 计算公式中公称重量应根据受检样品的公称直径从表2查找： 公称横截面面积与公称重量钢筋的公称横截面面积与公称重量列于表2;表 2公称直径,mm公称横截面面积,mm 2理论重量,kg/m6 8 10 12 14 16 18 20 22 25 28 32 36 40 5028.27 50.27 78.54 113.1 153.9 201.1 254.5 314.2 380.1 490.9 615.8 804.2 1 018 1 257 1 9640.222 0.395 0.617 0.888 1.21 1.58 2.00 2.47 2.98 3.85 4.83 6.31 7.99 9.87 15.425、检测钢筋的实际重量与理论重量的允许偏差应符合下方表4的规定;检测结果参照下表判定表 42.,20断口在标距外,而且断后伸长率小于规定最小值；②试验期间设备发生故障,影响了试验结果;3.冷弯性能试验180°1、根据钢材类型、公称直径选择符合规范要求的弯心直径；HPB300,d=a；其它规格钢筋见GB/T1499.2-2018表7;GB/T1499.2-2007表72、将试样安装在冷弯试验机上,让弯曲压头的底中心线在试样中心位置；3、开启试验机,打开控制系统,选择操作方式手动或自动；4、缓慢均匀地加荷,将钢筋弯曲至规定角度90°或180°,停止加荷,缓缓卸掉压力；5、小心取下试样,仔细观察弯曲钢筋的外表面,若无裂纹、断层或起层,即判定该试样的冷弯合格,否则冷弯不合格；记录检测的实际情况,若无缺陷情况记录,可记录为完好试验数量：2支长度：350mm左右;4、反向弯曲性能试验反向弯曲试验的弯芯直径比弯曲试验相应增加一个钢筋公称直径,先正向弯曲90°再反向弯曲20°,两个弯曲角度均在去载之前测量,经反向弯曲试验后,弯曲部位表面不。

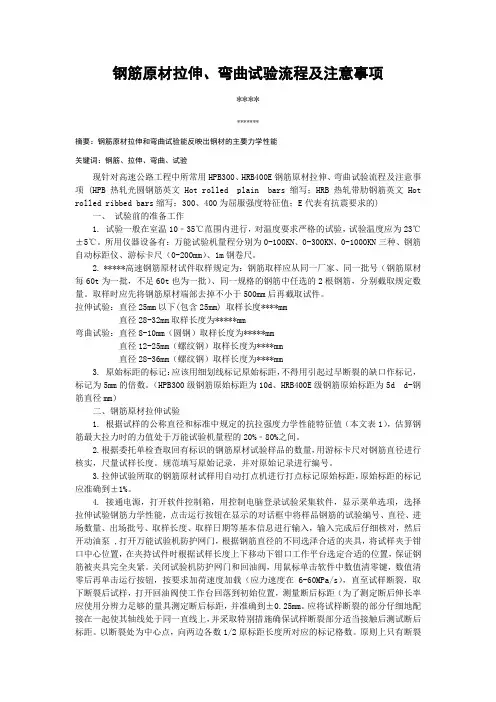

钢筋原材拉伸、弯曲试验步骤及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反应出钢材关键力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常见HPB300、HRB400E钢筋原材拉伸、弯曲试验步骤及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求)一、试验前准备工作1. 试验通常在室温10﹣35℃范围内进行，对温度要求严格试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样要求为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格钢筋中任选2根钢筋，分别截取要求数量。

取样时应先将钢筋原材端部去掉大于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距标识：应该用细划线标识原始标距，不得用引发过早断裂缺口作标识，标识为5mm倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 依据试样公称直径和标准中要求抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时力值处于万能试验机量程20%﹣80%之间。

2.依据委托单检验取回有标识钢筋原材试验样品数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

规范填写原始统计，并对原始统计进行编号。

钢筋原材拉伸、弯曲试验流程及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反映出钢材的主要力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常用HPB300、HRB400E钢筋原材拉伸、弯曲试验流程及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求的)一、试验前的准备工作1. 试验一般在室温10﹣35℃范围内进行，对温度要求严格的试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN 三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样规定为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格的钢筋中任选的2根钢筋，分别截取规定数量。

取样时应先将钢筋原材端部去掉不小于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距的标记：应该用细划线标记原始标距，不得用引起过早断裂的缺口作标记，标记为5mm的倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 根据试样的公称直径和标准中规定的抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时的力值处于万能试验机量程的20%﹣80%之间。

2.根据委托单检查取回有标识的钢筋原材试验样品的数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

钢筋的拉伸实验报告实验目的：通过钢筋的拉伸实验，了解钢筋的力学性能，掌握钢筋强度、屈服强度等基本概念，以及了解拉伸实验的基本原理和方法。

实验原理：钢筋的拉伸实验是测定钢筋受力后拉伸变形的实验。

钢筋在拉伸过程中，会直线变形，即在小应变下，应力与应变成比例关系，符合胡克定律，称为弹性阶段。

然而，当力作用增大时，钢筋会出现塑性变形，应变增加的速率比应力增加的速率慢，弹性阶段结束，进入塑性阶段。

当力作用继续增大时，钢筋最终会达到极限强度，即断裂。

实验过程：1.准备工作：取一段长度为30厘米左右的钢筋样本作为实验材料，并清除表面的油脂和杂物。

为了减小扰动，我们采用了比较长的试验样品。

2.将钢筋放置于拉伸实验机上，并调整试验机的压力大小，以使得钢筋以相对缓慢的速度受力，并观察钢筋受力过程中的形变情况。

3.对试验样本进行拉伸测试，并不断记录并画出应力-应变曲线图。

4.当钢筋直线变形阶段结束后，即出现塑性变形时，观测并记录其塑性变形值，然后继续增大拉伸力，直到钢筋的极限强度出现断裂。

5.通过分析实验结果，得出钢筋的强度指标，如屈服强度、极限强度、弹性模量等物理参数。

实验结果：经过拉伸实验，我们得出了以下结果：1.钢筋的屈服强度为150MPa，极限强度为250MPa。

2.当钢筋受力达到一定程度后，开始出现塑性变形，此时应变逐渐增加，但应力不再增加。

3.当拉伸力作用到一定程度时，钢筋最终断裂。

结论：通过本次实验，我们深入了解了钢筋的基本力学性能，在拉伸实验中掌握了应力-应变曲线的基本形态，弹性阶段、塑性阶段等基本概念，掌握了拉伸实验的基本原理和方法。

同时，我们也了解钢筋的屈服强度、极限强度等物理指标，这些指标是衡量钢筋材料性能的重要参数。

此外，通过实验结果的分析，我们也可以得出如何改进钢筋材料的办法。

钢筋的拉伸试验
钢筋拉伸试验是一种常见的金属材料力学试验方法，也是评判钢
筋质量的标准之一。

在这种试验中，钢筋会承受拉力，直到断裂为止，通过测量拉伸过程中钢筋的变形和应力变化，来评估钢筋的材料性质。

在进行钢筋拉伸试验之前，需要先将标准长度的钢筋悬挂在试验
机上，然后逐渐增加拉力，测量钢筋拉伸变形和应力的变化。

随着拉
力的增大，钢筋的长度会发生明显的变化，同时应力也会逐渐增加，
直到钢筋达到极限拉力，开始出现应力集中和应变突变，最终导致钢
筋断裂。

通过分析钢筋拉伸试验的数据，可以计算出钢筋的重要力学性能
参数，包括抗拉强度、屈服强度、断裂伸长率等。

这些数据可以为工
程设计和使用提供重要的指导。

需要注意的是，钢筋拉伸试验也暴露出了很多安全隐患。

设备的
质量、试验环境等多方面因素都可能影响到试验结果的准确性和可靠性。

同时，在实际工程中，也要注意钢筋的质量和使用条件，防止因
为使用不当导致安全事故的发生。

综上所述，钢筋拉伸试验是一项重要的力学试验，可以对钢筋的
材料性能进行准确评估，为工程设计和使用提供指导。

同时，我们也
需要关注实验安全问题，确保试验的可靠性和安全性。

钢筋原材拉伸、弯曲试验流程及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反映出钢材的主要力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常用HPB300、HRB400E钢筋原材拉伸、弯曲试验流程及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求的)一、试验前的准备工作1. 试验一般在室温10﹣35℃范围内进行，对温度要求严格的试验，试验温度应为23℃±5℃。

所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。

2. *****高速钢筋原材试件取样规定为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格的钢筋中任选的2根钢筋，分别截取规定数量。

取样时应先将钢筋原材端部去掉不小于500mm后再截取试件。

拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距的标记：应该用细划线标记原始标距，不得用引起过早断裂的缺口作标记，标记为5mm的倍数。

（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 根据试样的公称直径和标准中规定的抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时的力值处于万能试验机量程的20%﹣80%之间。

2.根据委托单检查取回有标识的钢筋原材试验样品的数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。

钢筋拉伸试验要点引言：钢筋拉伸试验是评估钢筋材料性能的重要方法之一。

通过对钢筋在受力下的变形和破坏行为进行观察和分析，可以了解钢筋的强度、延伸性和韧性等性能指标。

本文将介绍钢筋拉伸试验的要点，包括试验前的准备工作、试验过程中的注意事项以及试验结果的分析与评价。

一、试验前的准备工作1. 选择试验样品：根据需要评估的钢筋类型和规格，选择合适的试验样品。

样品的长度应符合标准要求，并且应保证样品表面光洁、无明显缺陷。

2. 样品标记：在每个试验样品上进行标记，包括钢筋类型、规格、批号等信息，以便后续的数据分析和结果比对。

3. 试验设备校准：确保试验设备的准确性和可靠性，对试验机进行校准，以保证试验结果的准确性。

4. 试验环境控制：在试验过程中，要控制试验环境的温度和湿度，以避免外界因素对试验结果的影响。

二、试验过程中的注意事项1. 安全操作：在进行钢筋拉伸试验时，要严格遵守安全操作规程，佩戴好个人防护装备，确保试验过程的安全性。

2. 试验参数设置：根据试验要求，设置合适的试验参数，包括加载速率、试验温度等。

试验过程中要记录试验参数的变化情况。

3. 试验数据采集：使用合适的数据采集系统，对试验过程中的力和位移等数据进行实时采集和记录，确保数据的准确性和完整性。

4. 试验过程监控：在试验过程中，要密切监控试验样品的变形和破坏情况，及时记录试验过程中的重要观察结果。

5. 试验中断处理：如果试验过程中出现异常情况，如试验机故障或试验样品异常破坏等，应及时中断试验，并进行相应的处理和记录。

三、试验结果的分析与评价1. 强度指标分析：根据试验结果，计算钢筋的屈服强度、抗拉强度等指标，并进行分析和比较。

可以绘制应力-应变曲线，评估钢筋的强度性能。

2. 变形行为观察：通过试验过程中的位移数据，观察钢筋的变形行为，包括线性阶段、屈服阶段和破坏阶段等，分析钢筋的延伸性能。

3. 破坏形态分析：观察试验样品的破坏形态，包括断口形貌和破坏位置等，分析钢筋的韧性和断裂特点。

混凝土用热轧钢筋拉伸试验1.混凝土用热轧光圆钢筋及带肋钢筋牌号及公称直径、横截面面积（1）钢筋的牌号及其含义2）钢筋的公称直径、横截面面积2. 组批规则和取样方法（1）组批规则钢筋应按批进行检查和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量通常不大于60t 。

超过60 t 的部分，每增加40t （或不足40 t 的余数），增加一个拉伸试验试样和一个弯曲试验试样。

允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批。

各炉罐号含碳量之差不大于0.02% ，含锰量之差不大于0.15% 。

混合批的重量不大于60t （2）取样方法3拉伸试件的长度L ，分别按下式计算后截取：拉伸试件：L L0 2h 2h1 ；式中：L、L w ——分别为拉伸试件和冷弯试件的长度（mm ）；L0——拉伸试件的标距（mm ）；h、h1——分别为夹具长度和预留长度（mm ），h1＝（0.5～1）a；a——钢筋的公称直径（mm ）。

对于光圆钢筋一般要求夹具之间的最小自由长度不小于350mm；对于带肋钢筋，夹具之间的最小自由长度一般要求：d 25 时，不小于350mm；25 d 32 时，不小于400mm；32 d 50 时，不小于500mm 。

2.主要仪器设备（1）万能材料试验机：示值误差不大于1％。

量程的选择：试验时达到最大荷载时，指针最好在第三象限（180°～270°）内，或者数显破坏荷载在量程的50％～75％之间。

（2）钢筋打点机或划线机、游标卡尺（精度为0.1mm ）等。

3.试样制备拉伸试验用钢筋试件不得进行车削加工，可以用两个或一系列等分小冲点或细划线标出试件原始标距，测量标距长度L0，精确至0.1mm，见图-1。

根据钢筋的公称直径选取公称横截面积（mm 2）。

图-1 钢筋拉伸试验试件a－试样原始直径；L0－标距长度；h1－取（0.5～1）a；h－夹具长度4.试验步骤①将试件上端固定在试验机上夹具内，调整试验机零点，装好描绘器、纸、笔等，再用下夹具固定试件下端。

一、钢筋拉伸试验执行标准：GB228-2002试验室温度：10-35℃一、目的和适用范围本试验防防适用于热轧直条光圆和带肋钢筋的级别、代号、尺寸、外形、重量、技术要求。

二、仪器设备1、万能材料试验机2、游标卡尺（0-150mm），精度0.015mm3、钢筋打点标距仪，或手挫刀三、试验操作1、测定钢筋的直径和钢筋截面积和重量，见下表：混凝土用钢筋截面积和重量钢筋力学及工艺性能2、试样标距标记和测量:可以用两个或一系列等分不冲点或细化线标出原始标距，标记不应影响试样断裂，也可以用手锉刀刻画标记，标距可按5d或10d 。

3、按试样尺寸及截面积、强度等级选择万能材料试验机度盘量程。

4、将试样安装上夹头，上下夹头必须持紧在试验机夹具上方可开始试验。

试验速度应根据材料性质和试验目的确定。

5、测定钢筋的屈服强度时，屈服前的应力速率按下表保持试验机控制器固定于速率位置，直至该性能测出。

6、测定下屈服点时，平行长度内的应变速率应在0.00025-0.0025／s 之间，并应尽可能保持恒定。

7、屈服过后测定抗拉强度，试验机两夹头在力作用下的分离速率应不超过0.52c／min，试样拉至断裂，从拉伸确定试验过程中的最大力，或从测力度盘上读取最大力。

8、试样拉断后，将其断裂部分在断裂处紧密对接在一起，尽量使其轴线位于一直线上，如拉断处形成缝隙，则此缝隙应计入试样拉断后的标距内。

9、测量延伸率：用钢直尺按两点标距离进行测量。

四、结果分析1、横截面积按下式计算S0=1／4πd o2式中：S0—试样的原始横截面积2、上屈服点或下屈服点分别按下式计算Q S＝F S／S0式中: Q S-屈服点F S－屈服力Q Su＝F Su／S0式中：Q Su－上屈服点F Su－上屈服力Q SL＝F SL／S0式中：Q SL－下屈服点F SL－下屈服力3、抗拉强度的计算按下式：Q b＝F b／S0式中：Q b－抗拉强度F b－最大力4、试样断后伸长率按下式计算：δ=（L1－L0）／L0×100式中：δ－断后伸长率L1－试样拉断后的标距L0－试样原始标距5、试验出现下列情况之一者，试验结果无效：1)试样在标距上或标距外裂隙；2)试验由于操作不当，如试样夹偏而造成性能不符合规定要求；3)试验后试样出现二个或二个以上缩颈；4)试验中记录有误或设备仪器发生故障影响结果准确性，遇有试验结果作废时应补做试验；5)试验后试样上显示出冶金缺陷（如分层、气泡、夹渣及缩孔等），应在试验记录及报告中注明。
