靶式流量计的使用及选型方法及操作规程靶式流量计的使用及选型方法靶式流量计具有结构坚固，阻力降小，泄漏点较其他流量计少，测量精准明确度和灵敏度高，维护简便等特点，自面市以来凭借自身独特的测量优势得到了很多大范围的应用。
但是还有很多客户还对靶式流量计比较陌生，下面就针对靶式流量计的使用须知和选型方法共享给用户，希望可以供应到帮忙。
一、靶式流量计使用须知：1、感测件为无可动部件，结构简单坚固；2、应用范围和适应性很广泛，一般工业过程中的流体介质，包括液、气和蒸汽，口径范围（DN15以上），各种工作状态（高、低温，常压、高压）皆可应用，可以说其应用范围可与孔板流量计相比美。
3、精准度高，总量测量可达0.2%R；4、量程比为10:15、可解决困难的流量测量问题，如测量含有杂质（微粒）之类的脏污流体；原油、污水、高温渣油、浆液、烧碱液，沥青等；6、灵敏度高，能测量微小流量，流速可低至0.08m/s；7、用于小口径（DN15～DN50），低雷诺数（Red=103～5×103）的流体，它可以弥补标准节流装置难以应用的场合，如小口径蒸汽流量测量等；8、可适应高参数流体的测量，压力高达数十MPa，温度达450℃；9、可用于双向流动流体的测量；10、压力损失较低，约为标准孔板的一半；11、抗上游阻流件干扰本领强，上游侧直管段长度一般5～10D 即可；12、可实行干式（挂重法）校验，给用户周期校验带来便利；13、直读式仪表无需外能源，清楚明白，操作简便，亦可输出标准信号（脉冲频率或电流信号）；14、靶式流量计性能价格比高，为经济实惠的流量计；15、安装简单便利，易维护。
二、靶式流量计选型要求：1、靶式流量计在总体性能上既具有孔板等流量计的结构简单坚固，使用牢靠，使用期限长，又具有容积式流量计等总量计量精度高，重复性好等特点，而且性能价格比高，维护和修理使用简便，是一类经济实惠的流量计。
2、靶式流量计既适用于过程工业掌控系统，亦可用于能源（水，天然气，蒸汽，油品等）的贸易结算计量。

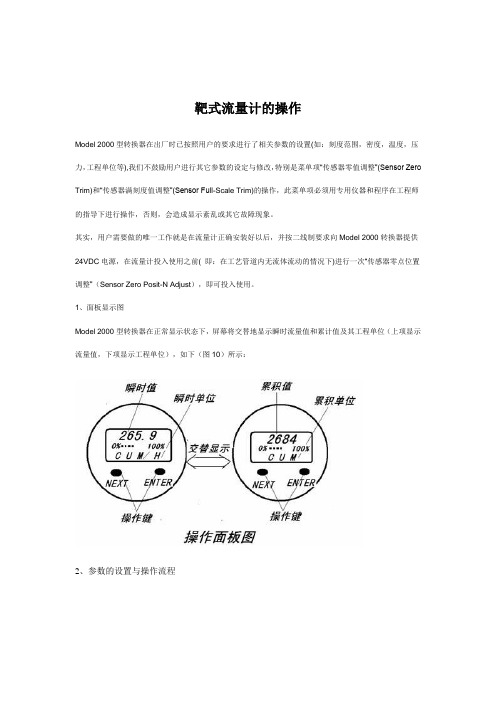

靶式流量计的操作
Model 2000型转换器在出厂时已按照用户的要求进行了相关参数的设置(如：刻度范围，密度，温度，压力，工程单位等),我们不鼓励用户进行其它参数的设定与修改，特别是菜单项“传感器零值调整”(Sensor Zero Trim)和“传感器满刻度值调整”(Sensor Full-Scale Trim)的操作，此菜单项必须用专用仪器和程序在工程师的指导下进行操作，否则，会造成显示紊乱或其它故障现象。
其实，用户需要做的唯一工作就是在流量计正确安装好以后，并按二线制要求向Model 2000转换器提供24VDC电源，在流量计投入使用之前( 即：在工艺管道内无流体流动的情况下)进行一次“传感器零点位置调整”（Sensor Zero Posit-N Adjust），即可投入使用。
1、面板显示图
Model 2000型转换器在正常显示状态下，屏幕将交替地显示瞬时流量值和累计值及其工程单位（上项显示流量值，下项显示工程单位），如下（图10）所示：
2、参数的设置与操作流程。
靶式流量计操作指南目录一．基本原理结构二．流量计安装图示三．电气接线图四．传感器故障判断五．操作菜单指南一．靶式流量计基本测量原理与结构图流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成与流速的平方成正比关系的电信号：二．靶式流量计安装图靶式流量计主要有三种安装形式：管道式﹑固定插入式﹑在线可插拔式。
以下是三种方式的安装示意图及基本要求：1.管道式安装图示2.固定插入式安装图示3.在线可伸缩式安装图示三．靶式流量计电气接线图靶式流量计的电气安装方式主要有两种，一种是一体式安装方式，另一种是分体式安装方式。
以下是两种安装方式的电气接线图。
1.一体式电气接线图2.分体式电气接线图对于分体安装的靶式流量计，传感器单元与变送器显示单元之间采用专用8芯（Beldin8418）电缆进行连接，由供货方提供10米专用电缆。
当然也可以采用与之相当的8*1.0mm2其它电缆，其最大安装距离76.2米。
以下是接线图：3．分体式支架安装示意图四．靶式流量计传感器好坏判断从靶式流量计结构原理上可以看出，传感器是由4只完全相同的高精密应变片电阻组成一惠斯通电桥。
该电桥中4只应变片电阻阻值均为5000Ω，即A1=A2=A3=A4=5000Ω。
在实际工作中，我们完全可以很方便地用一台普通数字万用表的KΩ档就能准确判断出传感器的好与坏。
下面就怎样判断作出叙述：1.桥路电阻的判断将靶式流量计传感器6根引出线（绿﹑白﹑红﹑黑﹑紫﹑紫）从接线端子上取下（对分体式）或将10针插口J3从转换器拔下（对一体式），用万用表的KΩ档分别测试桥路的6根线之间的电阻值，在正常情况下，测量值应符合下述阻值：注意：（1）如果测试出任意两根线之间的电阻值出现10.0KΩ或15.0KΩ，可以判定传感器已经损坏。
（2）符合上述表格中测试数据还不能完全判定传感器的好与坏，还必须对其绝缘电阻这一指标进行进一步测试。
靶式流量计说明书一、概述智能靶式流量计集流量，温度，压力检测功能于一体，采用先进的单片机技术和电容式力传感器，产品无可动部件，抗振动、杂质、干扰能力强，具有操作简便，容易安装，免维护，故障自检，运行费用低等一系列特点。
已广泛应用于下列介质的测量，解决了多年来业内疑难流量计量。
如半水煤气，焦炉煤气计量，重油，渣油计量，沥青，液体石蜡，甲苯，硫酸，天然气，甲烷氯化物，烟道气，氯气，污水，纯净水，等其他特殊介质。
二、主要技术指标三、靶式流量计产品外形尺寸法兰式夹装式插入式被测介质液体、气体、蒸汽公称通径法兰连接式10～600夹装式10～150插入式80～2000公称压力MPa1.6～6.4介质温度℃－40～+500℃准确度液体±1.0%气体、蒸汽±2.5%插入式±1.5%范围度5～10：1重复性≤0.2%供电电源12～24VDC或220VAC 输出信号4～20毫安或1～5V 测量管材料S304或按用户要求提供防爆标志ExdⅡBT4防护等级IP67法兰标准GB9119－88直管段长度上游：≥10DN、下游：≥5DN通径DN （mm ）安装尺寸（mm ）通径DN （mm ）安装尺寸（mm ）L L 1ФA ФB N×ФL L 1ФA ФB N×Ф101153060904×11.5100210451802208×18151153065954×11.5125210452102508×182012530751054×13.5150250502402858×222512535851154×13.5200300－2953408×2232140351001404×18250350－35039512×2240160381101504×18300400－40044512×2250160401251654×18400550－51556516×2265180401451854×18500610－62067020×2680200451602008×18600660－72578020×30靶式流量计的优越性有数十年的实验以及数据积累，很成熟的测量原理以及应用适用于低速测量，测量小流量时对外界的震动干扰不敏感耐500度高温，可测量高温介质测量精度高，重复性好，精度可达千分之二在大部分情况下，可以测量高粘度流体，其对流体的粘度变化不敏感适用于液体以及气体的测量，对于混合型介质，多相流介质，一定程度上也可以计量测量有些介质时，不会因为流体产生的气旋现象影响计量精度不怕管道杂质影响，不怕堵塞压力损失较小，只有传统孔板的六分之一，小于涡街，节能效果明显。
1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。
EFTN型靶式流量计已获2项专利保护:专利号ZL200920203093.2 201030660318.5EFTN型靶式流量计已通过国家防爆认证，认证标志：本安型ExiaⅡCT2—6 隔爆型ExdⅡCT2—6使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。
本说明书叙述了EFTN-□□□/□□□□□型靶式流量计（以下简称EFTN）的标准技术规格，型号及其安装、操作和维修。
EFTN在出厂前根据相应的技术规范进行了精确的装配与调试。
如EFTN出现故障，请与TOP® 中国·丹东通博电器（集团）有限公司联系，并详细描述EFTN的故障现象及其型号和出厂编号。
EFTN的型号和主要技术规格都打印在外壳铭牌上，型号有：环形测量室（对夹式）、直管段型、插入式、在线插拔式，在安装前请核对一下是否与原订货时的规格相符合。
2概述a）产品执行标准代号: 《JJG461-2010靶式流量计计量检定规程》b）产品特点:EFTN靶式流量计可用于测量液体、气体及蒸汽的流量。
特别是工业生产中迫切需要解决高粘度低雷诺数流量测量,EFTN靶流量计就可以用来测量低雷诺数,含固体颗粒的浆液以及腐蚀性介质的流量,它具有孔板、涡街等无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点。
c）主要用途及适用范围EFTN靶式流量计广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看， EFTN具有极为广阔的适用性，即：适用于各种管径 : D N15～DN1200 至更大适用于高低温介质：-196℃～+450℃适用于高压力工况： 0～42Mpa（表压）d）防爆标志:本流量计按防爆型式可分为隔爆型和本质安全型。
防爆型分别按国家防爆标准GB3836.1-2000、GB3836.2-2000设计制造，并经国家级防爆监督检验站检验合格。
SBL型数显靶式流量计使用说明泉州日新流量仪器仪表有限公司一、概述:1）、产品种类及适用领域：SBL型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看，SBL 型流量计具有极为广阔的适用性，即：·适用于各种管径，从Φ15～Φ2000mm 至更大。
·适用于高低温介质：从-196℃～+450℃。
·适用于高压力工况：从0～42Mpa（表压）。
2）、产品特点：·能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
·灵敏度极高，能测量超小流量，其可测量低流速为0.8m/s。
·无可动部件，使用安全可靠。
·计量准确，精度高，总量测量可达0.2%。
·测量范围宽，最大测量范围可达1∶30。
·重复性好，一般为0.1～0.08%，测量快速。
·压力损失小，仅为标准孔板的1/2△P 左右。
·可采用干式标定方法，即法码挂重法。
·可根据实际需要更换靶板来改变测量流量范围。
·能在线直读示值，又能运传发信。
·安装简单方便，极易维护。
二、结构及工作原理1)、结构：SBL-型流量计主要由测量管（壳体），受力元件（靶板），感应元件（力传感器，压力传感器，温度传感器），过渡部件（根据温度，压力而增减），积算显示和输出部分，其结构如下图：1. 受力元件（靶板）2. 力感应元件（含温度、压力感应元件）3. 测量管4.过渡部件5.积算、显示、输出部件2)、工作原理：当介质在测量管中流动时，因其自身的动能和因阻流件（靶片）而产生的压差，产生一对受力元件（靶片）的作用力，其用用的大小与介质流速的平方成正比，其数学表达式如下：F=C D A P.U2/2式中：F——靶板上受阻力的作用力C——物件阻力系数DP——工况下介质密度U——介质在测量管中的平均流速A——靶板对测量管轴向投影面积三、技术参数及显示内容被测介质液体；气体；蒸汽公称口径管道式15~300mm 夹装式15~600mm 插入式100~2000mm公称压力0.6~10MPa 0.6~42MPa 0.6~42MPa介质温度-196℃~+450℃(订货时确定仪表适应温度范围)精确度±0.2% ±0.5% ±1.0% ±1.5% ±2.5%范围度1：3 1：5 1：10 1：10 1：10（蒸汽）重复性0.1%~0.08%供电电源机内自备锂电池（3.6V）；外供电源24VDC输出形式现场显示读值；4~20mA；脉冲；0~10V；RS232/RS485(可选)测量管材料碳钢；304；316L；亦可根据用户要求提供防爆标志本安型（ExiallCT4）隔爆型（ExiallBT4）防护等级IP65；IP672)、流量计运行时示屏显示内容：a.流量计处于正常工作状态下：2000年版注：不带温度补偿的仪表显示屏不显示工况温度，不带压力补偿的仪表显示屏不显示工况压力。
MF30 靶式流量计使用说明书北京妙思特仪表有限公司一、概述靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，由于当时力转换器及力平衡机构的缺陷使得靶式流量计未能发挥应有的优势，随着科学技术的发展，先后出现了直接应力式和电容式力传感器作为测量和敏感传递元件的靶式流量计，大大地提高了该种产品的性能，本公司则利用多年来应用灵敏的霍尔元件在微小位移检测方面的丰富经验和成熟技术方案，成功地开发了MF30型靶式流量计产品，充分发挥靶式流量计先天的优势，广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工艺条件下具有很好的适应性。
二、产品特点：●全焊接结构●使用安全可靠，霍尔与流量管隔离●可选用多种防腐材质●使用寿命长●测量各种工况下气体、液体、蒸汽等介质●灵敏度高，最低流速可达0.1m/s●计量准确，总量测量可达0.2％●重复性好，可达0.05％～0.08％●流量范围宽，量程比大于10:1●压力损失小,节能效果明显●可现场标定，更换靶板即可改变量程●现场LCD显示瞬时和累积量●现场输入工况参数可实现静态补偿三、仪表安装及接线连接3.1安装在仪表安装过程中，请小心操作，不可损坏法兰密封面，也不要用靶片或靶杆提起流量计，以免损坏仪表或降低仪表精度！靶式流量计应安装在直管段上，流量计前应该有不少于10倍的直管段，流量计后应该有不少于5倍的直管段。
如果要取得理想的测量效果，其前端至少有20倍直管段，后端至少有10倍直管段！以下主要针对插入式安装进行介绍，用户如果选用插入式靶式流量计，需要提供与仪表配对的接口连接部分，具体尺寸和工艺见下图：图1 DN50插入式管道连接图图2 DN100插入式管道连接图3.2.1接线端子说明：1、2：两线制4～20mA（或20～4 mA）输出4、5：报警输出1（或脉冲输出）3、6：报警输出2（或脉冲输出）图3 电气接线示意图3.2.2一体式安装说明在一体式（接线为两线制）仪表安装过程中，一般只把1、2号端子与用户系统连接，1号端子接电源地，2号端子接电源正。
靶式流量计说明书靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上，采用了新形式的传感器。
采用新式传感器是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了原有应变片式靶式流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。
目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
一、原理及特性1、结构智能靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。
根据不同的介质和工况，必须选用相适应的传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。
2、工作原理当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成正比，其数学方式表达如下：F=C d Aρ·V2/2式中：F——阻流件所受的作用力（kg）C d——物体阻力系数A——阻流件对测量管轴向投影面积（mm2）ρ——工况下介质密度（kg/m3）V——介质在测量管中的平均流速（m/s）阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：V=KF式中：V——传感器输出的电压（mV）, K——比例常数，F——阻流件（靶）所受的作用力（kg）此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。
3、产品特点·整台仪表结构坚固无可动部件，插入式结构，拆卸方便；·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；·传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；·可就地采用干式标定方法，即采用砝码挂重法。
按键操作即可完成标定；·具有多种安装方式供选择，如选择在线插入式，安装费用低；·具有一体化温度、压力补偿，直接输出质量或标方；·具有可选小信号切除、非线性修正、滤波时间可选择；·能准确测量各种常温、高温350度、低温-100度工况下的气体、液体流量；·灵敏度高，能测量超小流量，其可测低流速为0.8m/s，测量范围宽，最大可达1：30；·计量准确，精度可达到0.2%；·重复性好，一般为0.05%～0.08%，测量快速；·压力损失小，仅为标准孔板的1/2△P左右；·抗干扰，抗杂质能力特强；·可根据实际需要更换阻流件（靶片）而改变量程；·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量；·安装简单方便，极易维护；·多种输出形式，能远传各种参数；·抗震动性强，一定范围内可测脉动流。
二、技术参数及内容1、主要技术参数表2、典型应用气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类：过热蒸汽、饱和蒸汽。
三、流量计测量范围选择（超出流量范围的可以订做）1、标准水流量测量范围表注：实际压降=（实际流量/满量程流量）×满量程最大压降。
2、选型计算智能靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号。
计算公式如下：液体介质: q0=q1(ρ/ρ0)^1/2气体介质: Q0=Q1(ρ/ρN) ^1/2q0——标准水的流量(m3/h)Q0——标准干空气流量(Nm3/h)q1——实际液体介质满量程流量(m3/h)Q1——实际气体介质标态满量程流量(m3/h) ρ0——标准状态水的密度ρN——标准状态干空气密度ρ——实际介质密度标准条件指：标准状态压力：Po=101.325kPa(绝) 标准状态温度：t0=20℃标准状态空气密度：ρ空气= 1.293kg/m3标准状态水密度: ρ水 =999.8kg/m33、工况压力下饱和水蒸汽流量测量范围表4、标准干空气流量测量范围表注:表中干空气为20℃,0.101MPa绝对压力下标准干空气流量范四、流量计外形及安装尺寸1、法兰管道式2、夹持式3、插入式4、流量计法兰连接a、法兰规格：公称压力0.6MPa～42.0MPa；b、法兰尺寸主要采用国家标准GB/T系列，并可采用化工行业标准HG系列、机械行业标准JB/T系列，也可协商提供按照客户要求的法兰。
五、仪表输出及连线1、仪表输出形式a、电流输出：４～20mA；电源：10-32VDC，二线制；b、脉冲输出：0～1000Ｈz ；内阻1000欧；电源：10-32VDC；10mA；c、RS232/RS485 接口；电源：10-32VDC；10mA；d、HART；2、电流输出特性以上图中Imin 为流量计最小显示流量所对应的电流输出值，其输出值的大小为:同理：可计算出满量程输出范围内任-输出电流及对应流量值。
3、0～1000HZ 脉冲输出特性4、仪表接线a、流量计信号输出线电气连接口规格为：M20 ×1.5；b、４～20mA 电流输出为二线制；c、脉冲输出为二线制。
４～20mA 电流输出为二线制脉冲输出为二线制5、供电方式a、在线液晶显示，不带输出，机内置3.6VDC锂电池；b、在线液晶显示，带输出，外供电源24VDC。
操作说明按键、显示功能说明测量状态下按键功能：确认键：进入参数设置状态。
菜单状态下按键功能：上键：光标处数字加1或菜单号加1（可修改的数字加1）；移位键：光标右移，即指示数字加一（可修改的数字向右移动1位）；确认键：进入子菜单，修改并且退出子菜单。
退出键：返回测量状态。
注：（1）使用“上键”时，光标处数值为0~9循环变化；（2）使用“移位键”时，光标由最左端移至最右端后再从左端开始循环移动；（3）在参数设置状态下，1分钟内没有按键操作，仪表自动返回测量状态。
接线端子连接示意图：1．电流板、HART通讯板端子连接图：备注：频率输出电源与供电电源为两个相互独立的电源。
频率输出电源为12V或24V直流电源。
2．MODBUS 485通讯板端子连接图：备注：在需要频率输出或脉冲输出时，进入菜单F2-01将频率输出或脉冲输出打开，频率输出地线与24V地共用，不需要输出时再进入F2-01菜单将频率输出或脉冲输出关闭。
3．电池供电板端子连接图：电池供电板可在两种情况下工作，外接24V电源和电池供电两种：外接电源只在系数标定时使用，电池供电在正常工作状态下，两种供电方式不能共用。
a．在外接24V电源时必须把电池电源断开、24V电源连接好。
上电开机后进入菜单F2-01将频率输出或脉冲输出打开，在接线端子板上将频率输出接线F引出，频率输出地线接24V 负，当标定完时再进入F2-01菜单将频率输出或脉冲输出关闭。
b．在电池供电时必须把24V电源断开、电池电源接好。
频率输出必须为关闭状态。
菜单使用举例说明：步骤1：进入菜单并输入密码确认键，进入菜单，显示如左图首先需要输入密码，当前数字闪动的位置表示当前光标指示可以修改的数字位置（即左边第一位），此时按上键可以修改的数字会加一按一次上键，可修改数字加1 （即左边第一位）如左图，连续按上键可以将数字增到需要输入的数字；例如：连续按上键6次，输入数字6，第一位输入完毕，再按右移键，光标右移（可以修改的数字右移），如左图当前数字闪动的位置表示当前光标指向位置（即左边第二位），此时按以上方法修改第二位；连续按上键输入密码的第二位；后面几位输入方法类似，如果需要重新输入密码，移位键可以实现光标的右移循环，再移位到左边第一位重新修改，如果确认密码无误，按确认键，进入对应的参数设置菜单（一级密码0000进入F1菜单，二级密码1234进入F2菜单，三级密码6666进入F3菜单）。
步骤2：修改参数（操作流量零点）按照步骤1 的操作输入第二级密码(默认密码1234)，按确认键后进入参数设置状态如左图，F2-01 表示菜单2-1，具体菜单目录见菜单列表，按上键进行菜单的选择，例如MODBUS通讯板，翻至F2-03菜单为流量零点，再按确认键进入菜单修改状态，如下图：进入菜单后显示原有零点采样值，按动上键将会显示当前状态采样值，此时若按退出键，则不进行零点修改，若按确定键，则当前状态被保存为流量零点状态。
电流菜单说明一级密码：输入0000F1-01 测量类型：0--液体,1--气体F1-02 温压补偿类型：对不同测量介质设置选择不同的补偿类型液体：不补偿气体：温压补偿或不补偿，温度补偿或压力补偿F1-03流量单位：设置瞬时流量、累计流量和用户量程的单位（m3/min , m3/h , L/h , Nm3/h , Nm3/min , t/h，kg/h,），当单位修改后，累计流量会清零，用户量程单位也会改变，所以修改单位后需要重新设定量程。
液体可选单位：M3/H, M3/MIN, L/H, T/H, KG/H气体可选单位：NM3/H, NM3/MIN, M3/H, M3/MIN, L/H, T/H, KG/HF1-04介质密度：设置流体的介质密度，用来计算质量流量。
（KG/M3）F1-05小信号切除：以设置的流量百分比作为切除下线，低于设置值的小信号将被切除，可设置0.001~99.999范围的百分数。
F1-06阻尼设置：设置程序的执行速度．0.000~65.000s 当设置数值大于65时默认为最大值65s。
F1-07量程上限：设置用户量程的上限，可设置0.1~999999.9范围的数。
此菜单不允许设置为0，当输入0时会继续保持原值。
量程单位为当前设定流量单位。
F1-08 压力/温度显示开关：T-OPEN为温度显示开，T-CLOSE为温度显示关，压力显示对应的开关为P-OPEN、P-CLOSE。
