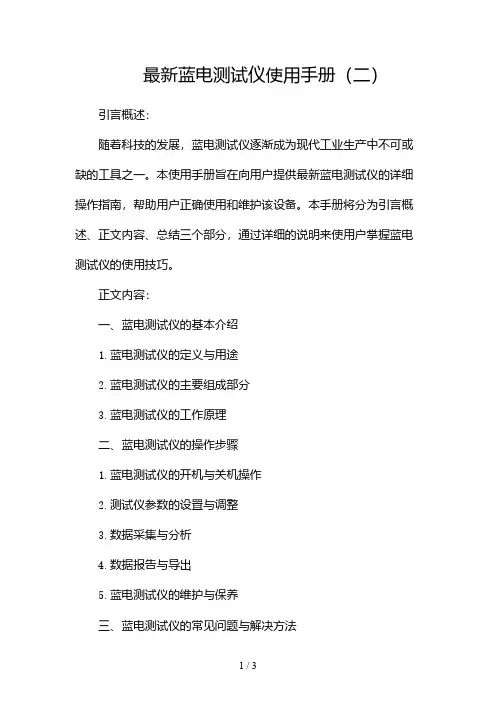

最新蓝电测试仪使用手册（二）引言概述：随着科技的发展，蓝电测试仪逐渐成为现代工业生产中不可或缺的工具之一。
本使用手册旨在向用户提供最新蓝电测试仪的详细操作指南，帮助用户正确使用和维护该设备。
本手册将分为引言概述、正文内容、总结三个部分，通过详细的说明来使用户掌握蓝电测试仪的使用技巧。
正文内容：一、蓝电测试仪的基本介绍1.蓝电测试仪的定义与用途2.蓝电测试仪的主要组成部分3.蓝电测试仪的工作原理二、蓝电测试仪的操作步骤1.蓝电测试仪的开机与关机操作2.测试仪参数的设置与调整3.数据采集与分析4.数据报告与导出5.蓝电测试仪的维护与保养三、蓝电测试仪的常见问题与解决方法1.测试仪无法正常开机/关机2.数据采集异常或无法进行3.数据报告失败4.测试仪显示异常信息5.其他常见问题的处理方法四、蓝电测试仪的使用技巧与注意事项1.测试环境的要求与准备2.合理选择测试方案与参数3.测试仪的正确操作姿势4.避免测试误差的技巧5.使用蓝电测试仪的注意事项与安全措施五、蓝电测试仪的相关案例分析1.蓝电测试仪在电子制造中的应用2.蓝电测试仪在能源行业的应用3.蓝电测试仪在汽车工业中的应用4.蓝电测试仪在食品安全检测中的应用5.蓝电测试仪在航空航天领域的应用总结：蓝电测试仪是一款功能强大且广泛应用的测试设备，本使用手册通过引言概述、正文内容和相关案例分析的方式，全面介绍了蓝电测试仪的基本介绍、操作步骤、常见问题与解决方法、使用技巧与注意事项等方面的内容。
希望本手册能够帮助用户更好地了解和使用蓝电测试仪，并在实际工作中提高效率和质量。
如果在使用过程中遇到任何问题，请及时联系售后服务部门或厂家技术支持人员进行咨询和解决。

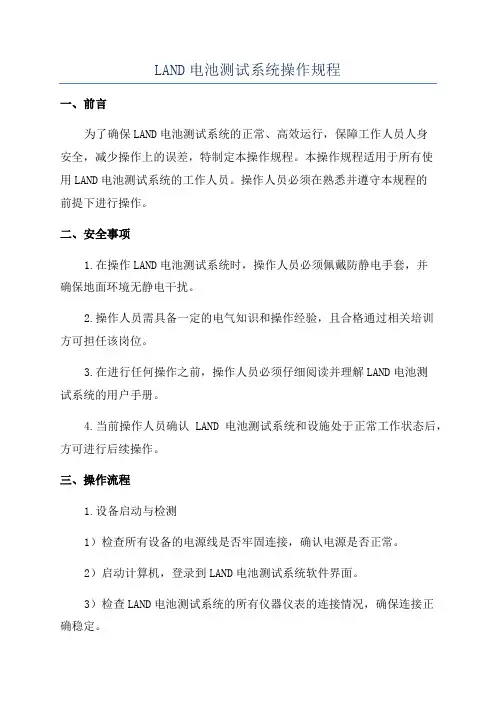

LAND电池测试系统操作规程一、前言为了确保LAND电池测试系统的正常、高效运行，保障工作人员人身安全，减少操作上的误差，特制定本操作规程。
本操作规程适用于所有使用LAND电池测试系统的工作人员。
操作人员必须在熟悉并遵守本规程的前提下进行操作。
二、安全事项1.在操作LAND电池测试系统时，操作人员必须佩戴防静电手套，并确保地面环境无静电干扰。
2.操作人员需具备一定的电气知识和操作经验，且合格通过相关培训方可担任该岗位。
3.在进行任何操作之前，操作人员必须仔细阅读并理解LAND电池测试系统的用户手册。
4.当前操作人员确认LAND电池测试系统和设施处于正常工作状态后，方可进行后续操作。
三、操作流程1.设备启动与检测1）检查所有设备的电源线是否牢固连接，确认电源是否正常。
2）启动计算机，登录到LAND电池测试系统软件界面。
3）检查LAND电池测试系统的所有仪器仪表的连接情况，确保连接正确稳定。
4）检查温度、湿度等环境条件是否符合要求，确保测试结果的准确性。
5）呼叫外部平台上待测试的电池信息。
2.参数设置1）根据待测试电池的要求，设置相应的测试程序和参数，包括电流、电压、时间、温度等。
2）确保参数设置正确，避免因误操作导致的测试失误。
3.电池连接1）使用手套佩戴好，确保工作环境的安全和舒适。
2）将待测试的电池正确连接到LAND电池测试系统的测试台上，确保连接牢固稳定。
3）检查电池是否连接正确，并确认无任何松动或短路情况。
4.开始测试1）在LAND电池测试系统软件界面上点击“开始测试”按钮，启动测试过程。
2）在测试过程中，及时观察仪表数据和测试结果，确保测试数据的准确性和稳定性。
3）记录测试过程中的异常情况，并及时处理。
5.结束测试1）测试完成后，点击软件界面上的“停止测试”按钮，关闭测试程序。
2）断开电池与测试系统的连接，将电池妥善保存或进行下一步处理。
3）关闭LAND电池测试系统和计算机，确认设备安全关闭。

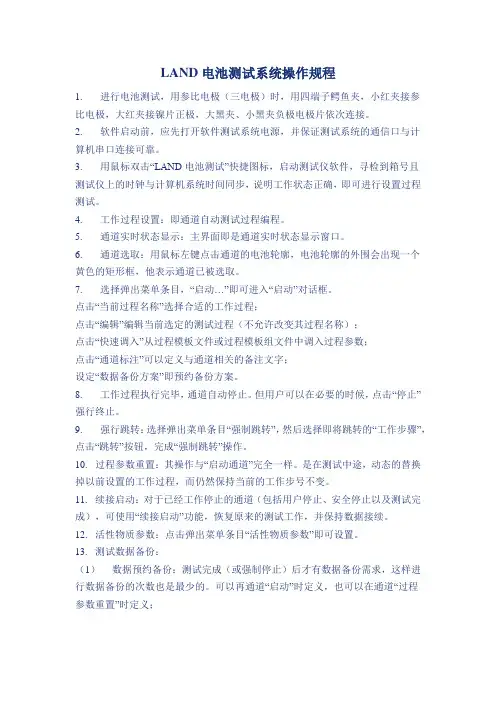

LAND电池测试系统操作规程1. 进行电池测试，用参比电极（三电极）时，用四端子鳄鱼夹，小红夹接参比电极，大红夹接镍片正极，大黑夹、小黑夹负极电极片依次连接。
2. 软件启动前，应先打开软件测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。
3. 用鼠标双击“LAND电池测试”快捷图标，启动测试仪软件，寻检到箱号且测试仪上的时钟与计算机系统时间同步，说明工作状态正确，即可进行设置过程测试。
4. 工作过程设置：即通道自动测试过程编程。
5. 通道实时状态显示：主界面即是通道实时状态显示窗口。
6. 通道选取：用鼠标左键点击通道的电池轮廓，电池轮廓的外围会出现一个黄色的矩形框，他表示通道已被选取。
7. 选择弹出菜单条目，“启动…”即可进入“启动”对话框。
点击“当前过程名称”选择合适的工作过程；点击“编辑”编辑当前选定的测试过程（不允许改变其过程名称）；点击“快速调入”从过程模板文件或过程模板组文件中调入过程参数；点击“通道标注”可以定义与通道相关的备注文字；设定“数据备份方案”即预约备份方案。
8. 工作过程执行完毕，通道自动停止。
但用户可以在必要的时候，点击“停止”强行终止。
9. 强行跳转：选择弹出菜单条目“强制跳转”，然后选择即将跳转的“工作步骤”，点击“跳转”按钮，完成“强制跳转”操作。
10. 过程参数重置：其操作与“启动通道”完全一样。
是在测试中途，动态的替换掉以前设置的工作过程，而仍然保持当前的工作步号不变。
11. 续接启动：对于已经工作停止的通道（包括用户停止、安全停止以及测试完成），可使用“续接启动”功能，恢复原来的测试工作，并保持数据接续。
12. 活性物质参数：点击弹出菜单条目“活性物质参数”即可设置。
13. 测试数据备份：（1）数据预约备份：测试完成（或强制停止）后才有数据备份需求，这样进行数据备份的次数也是最少的。
可以再通道“启动”时定义，也可以在通道“过程参数重置”时定义；（2）数据即时备份：忘记设置“预约备份”，或者在某些情况下，在测试中途（或者测试完成）用户需要备份数据，可以使用“数据即时备份”功能；（3）定时备份：选择主菜单“数据→定时备份”，即可进入“定时数据备份”对话框，但注意只对那些已经设置“预约备份”的通道有效。

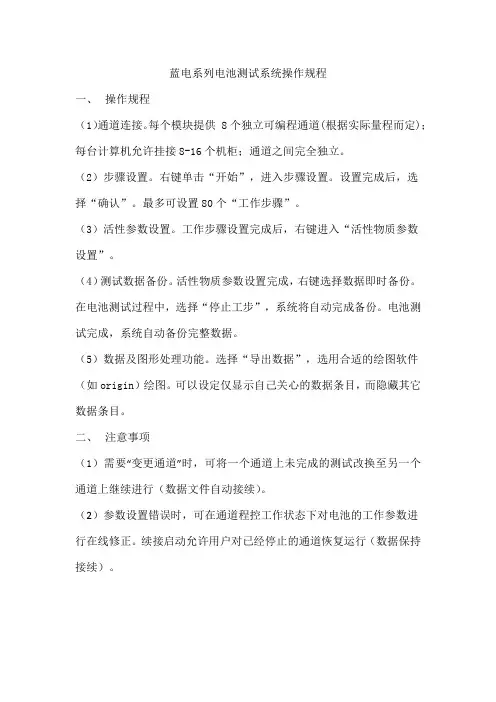

蓝电系列电池测试系统操作规程
一、操作规程
（1）通道连接。
每个模块提供 8个独立可编程通道(根据实际量程而定)；每台计算机允许挂接8-16个机柜；通道之间完全独立。
（2）步骤设置。
右键单击“开始”，进入步骤设置。
设置完成后，选
择“确认”。
最多可设置80个“工作步骤”。
（3）活性参数设置。
工作步骤设置完成后，右键进入“活性物质参数
设置”。
（4）测试数据备份。
活性物质参数设置完成，右键选择数据即时备份。
在电池测试过程中，选择“停止工步”，系统将自动完成备份。
电池测试完成，系统自动备份完整数据。
（5）数据及图形处理功能。
选择“导出数据”，选用合适的绘图软件（如origin）绘图。
可以设定仅显示自己关心的数据条目，而隐藏其它数据条目。
二、注意事项
（1）需要“变更通道”时，可将一个通道上未完成的测试改换至另一个通道上继续进行（数据文件自动接续）。
（2）参数设置错误时，可在通道程控工作状态下对电池的工作参数进
行在线修正。
续接启动允许用户对已经停止的通道恢复运行（数据保持接续）。
（3）在电池测试过程中，任何时候出现供电系统停电或掉电。
重新通电后重启系统，测试系统具备自恢复功能，能从上次断电处无缝接续，继续测试过程。
（4）对于某些情况下（如软件升级时通信协议变化），软件长时间等候通信应答，通道既不接受启动操作，也不接受停止操作，必须使用“删除状态信息”功能。
本操作使用较少。
（5）电池测试房间内恒温25℃。
第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极 ③连接电流输出回路的负极 ④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
①电源开关②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识 ⑥电源插座 ⑦通信口插座⑧通信口插座（同⑦）（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具可以适用于各类圆柱及方形电池的夹持。
3、聚合物电池夹具可以适用于聚合物电池的夹持。
4、扣式电池夹具可以适用于扣式电池的夹持。
第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS“开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。
蓝电测试仪使用手册1第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。
其中：①电源开关 ②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。
对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。
此时，电压检测值正常。
对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。
此时，电压检测值反相。
2、通用电池夹具能够适用于各类圆柱及方形电池的夹持。
3、聚合物电池夹具能够适用于聚合物电池的夹持。
4、扣式电池夹具能够适用于扣式电池的夹持。
第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS “开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。
（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

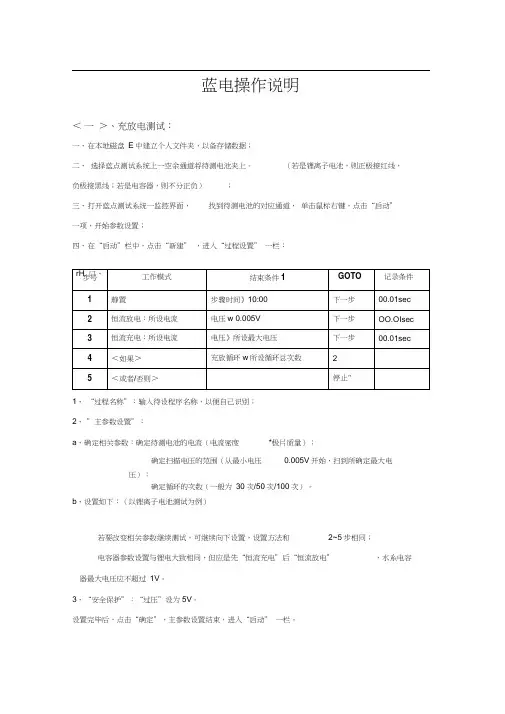

蓝电操作说明＜一＞、充放电测试：一、在本地磁盘E中建立个人文件夹，以备存储数据；二、选择蓝点测试系统上一空余通道将待测电池夹上。
（若是锂离子电池，则正极接红线，负极接黑线；若是电容器，则不分正负）；三、打开蓝点测试系统一监控界面，找到待测电池的对应通道，单击鼠标右键，点击“启动”一项，开始参数设置；四、在“启动”栏中，点击“新建” ，进入“过程设置” 一栏：1、“过程名称”：输入待设程序名称，以便自己识别；2、”主参数设置”：a、确定相关参数：确定待测电池的电流（电流密度*极片质量）；确定扫描电压的范围（从最小电压0.005V开始，扫到所确定最大电压）；确定循环的次数（一般为30次/50次/100次）。
b、设置如下：（以锂离子电池测试为例）若要改变相关参数继续测试，可继续向下设置，设置方法和2~5步相同；电容器参数设置与锂电大致相同，但应是先“恒流充电”后“恒流放电”，水系电容器最大电压应不超过1V。
3、“安全保护”：“过压”设为5V。
设置完毕后，点击“确定”，主参数设置结束，进入“启动” 一栏。
，“数据备份方案” 一栏中选出自己所要预存的地址,并在“文件名形式 A ”中填入待测电池极片的名称，全部设完后，单击“启动”一项，蓝电 开始测试六、在待测通道处单击右键，选择“活性物质参数”一栏，输入活性物质质量，并将 “循环统计方式”设定为反极性。
＜二 ＞、数据导出：测试结束后，进行数据导出1、 点击“工具”一一“数据导出 /汇总”一一“从目录”：选择待导数据文件夹一一将“可 选数据文件”中的预导出文件全部导入 “已选数据文件” ——“导出内容” ——激活“过 程/工步”，“记录”一一选择“过程 /工步”一一确定一一确定（数据导入Excel ）2、 打开所导出的Excel 文件，点击“数据”一一“筛选”一一“自动筛选”一一在“过程模式”筛选出“恒流充电”一一选择需要的数据＜三＞、注意事项：1、 操作时应戴上线手套，禁止徒手操作 ；2、 蓝电系统应隔绝水源，以免电池短路；3、 在充放电测量时，被测的电池与电池之间应分隔开，避免碰撞，以免影响测试结果;五、单击“并启用以下数据备份方案”。
蓝电测试仪使用手册蓝电测试仪是一种主要用于电工维修和安全检测的仪器。
该仪器集多种功能于一身，可以测量电压、电流、电阻、绝缘等多项电气参数。
本使用手册将介绍如何正确使用蓝电测试仪并提供一些常见故障的解决方案。
前置条件在使用蓝电测试仪之前，需要先插入电池并连接测试线，具体步骤如下：1.打开测试仪机身背面的电池仓盖，将两节5号电池（或者充电电池）插入电池仓内，注意电池的正负极方向；2.连接测试线，将黑色测试线插入测试仪底部的COM接口（或负号“-”）中，然后将红色测试线插入电流、电压或电阻接口（或正号“+”）中。
不同的测试接口可以实现不同的测量功能。
测试操作电流、电压、电阻测试1.选择所需的测试功能（电流、电压或电阻），并确保测试线正确连接；2.使用测试前稍微检查下测试线无短路，同时要保证所测电路已经停止工作，切断电源；3.调节测试仪的测试范围，注意在确定所要测试的值范围之后再进行测试。
4.使用测试仪将红色测试线用夹子夹固定到需要测量的器件上，然后将黑色测试线接至器件的接地端（或低电位端）。
绝缘测试1.将测试仪设置为绝缘测试功能模式（例如250V或500V）；2.将蓝色的测试线夹子夹在需要测试的电器或电线上，将红色的插头插入被测设备上的一个固定绝缘部位，例如绝缘套管或未暴露的导线；3.按下测试仪上的测试按钮，等待测试完成一段时间后，读取显示器上的测试结果。
常见故障解决方案若测试仪出现以下故障，则可按照下列方法进行排查和解决：•无法开机或者无法正常测试，可先检查电池是否安装正确和残余电量是否足够；•所测电气参数不准确，可能是因为选择测试范围过小或过大，或者测试线接错导致的，可重新调整范围或更换测试线；•显示器无法正常显示，可能是测试仪出现故障，需要及时更换或修理。
蓝电测试仪是一种非常实用的电气测试工具，它的使用可以有效提高电气维护和安全检测的效率。
通过本手册，您已经了解了正确使用蓝电测试仪的方法和一些常见故障的排查方法。

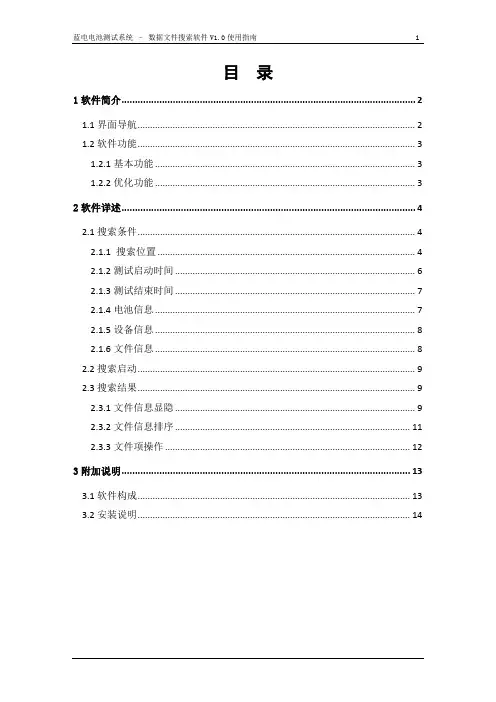

目录1软件简介 (2)1.1界面导航 (2)1.2软件功能 (3)1.2.1基本功能 (3)1.2.2优化功能 (3)2软件详述 (4)2.1搜索条件 (4)2.1.1 搜索位置 (4)2.1.2测试启动时间 (6)2.1.3测试结束时间 (7)2.1.4电池信息 (7)2.1.5设备信息 (8)2.1.6文件信息 (8)2.2搜索启动 (9)2.3搜索结果 (9)2.3.1文件信息显隐 (9)2.3.2文件信息排序 (11)2.3.3文件项操作 (12)3附加说明 (13)3.1软件构成 (13)3.2安装说明 (14)1软件简介蓝电电池测试系统数据文件搜索软件LANDFind为专用软件，只能搜索蓝电测试设备对电池进行测试时生成的数据文件，即“*.cex”文件。
1.1界面导航软件LANDFind共有三个语言版本，分别为“简体中文版”、“繁体中文版”和“英文版”，其界面依次如下所示。
图1.1A “简体中文版”界面图1.1B “繁体中文版”界面图1.1C “英文版”界面现以“简体中文版”的LANDFind软件为例进行介绍，如图1.1A所示，软件LANDFind的界面由搜索条件、搜索启动和搜索结果三个部分构成。
1.2软件功能1.2.1基本功能软件LANDFind可根据设置的文件名、搜索指定位置的数据文件，再根据搜索条件对数据文件进行筛选，完毕，满足搜索条件的数据文件信息显示于结果列表中。
软件LANDFind还可进行迭代搜索，即更改搜索条件后，从当前搜索结果中筛选数据文件。
软件LANDFind允许设置文件信息项的显隐，可隐藏文件的某些信息，也可将隐藏的文件信息显示出来。
文件信息显示前总要进行升降排序，可更改排序的比较依据，即变更排序列；也可改变排序的方向，即“升序”或“降序”。
1.2.2优化功能可以任意调整软件LANDFind的界面尺寸。
软件LANDFind具备记忆功能：●能记住界面的状态、大小、位置和上次输入或设置的搜索条件值，使每次运行软件时均可“重现”上次的界面；●能记住最近几次输入的搜索条件值，隐藏于对应的下拉列表中，点击按钮可查看。
第一章简介蓝电（LAND）系列电池测试系统是由武汉蓝电电子有限公司(武汉金诺电子有限公司的前身)自主研发的。
在开发过程中，我们借鉴了国外同类测试仪器的先进技术和经验，得到了美国同行的大力协助，在国内则有十八所、清华大学等单位的鼎力支持。
即使以国际标准来衡量，我们的测试系统也是一流的。
蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。
根据SONY公司锂离子电池测试标准，锂离子电池在恒流充电后必须经过一个恒压充电过程处理，方能将电池充满。
大约有30%的电能是靠恒压充电充入的。
为此，蓝电系列电池测试系统专门为每一个电池通道增加设置了独立的硬件恒压源，同恒流源一样，恒压源也是可任意编程控制的。
这就为锂离子电池测试提供了良好的硬件平台。
蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。
而且由于采用模块化结构，系统可升级性非常好，用户在日后的使用过程中可以要求更换电流电压量程，可以要求增加最新功能，甚至可以要求增加用户自定义功能。
确保用户一次投资，终生受益。
事实上，蓝电（LAND）系列电池测试系统经过多年磨砺、不断创新，系统的可用性（功能完备、简单易用）和可靠性（运行稳定、稳如泰山），已经得到众多用户的广泛认可。
系统内模块结构原理见图1.1。
（图1.1）第二章性能概述[注]以下标注*的条目，为非标准配置，或者需要增配必要的硬件。
一、每个模块提供1 -- 8个独立可编程通道通常功率情况下，每个模块提供8个独立可编程通道。
在大功率（如超大电流）情况下，每个模块可提供相对较少的编程通道（1 – 8个）。
模块内自带电源以及完整控制电路等，单个模块可独立工作。
多个模块通过自带串口串联可以组成一个机柜，电池夹具可以以抽屉方式组合在机柜中。
每台计算机允许挂接8-16个机柜（1024-2048通道），以适应大规模的应用。
对于每个独立通道，允许任意编程设定为恒电流充放电、恒电压充电以及恒功率放电*、恒阻放电、静置等工作模式；允许每个通道设定不同工作模式，通道之间完全独立，互不影响。
二、优良的编程特性蓝电系列电池测试系统使用全屏幕表格式的测试编程（或工步编辑）界面，非常简洁易用；同时，也能实现非常复杂的测试工作。
支持蓝电老版本的测试编程界面。
1、最多可设置80个“工作步骤”。
2、结束条件支持对时间、电压、电流、容量，-△V等10多种设置；支持结束条件“≥”或“≤” 比较关系的任意设定；支持多个结束条件通过“逻辑与”和“逻辑或”混合运算组成复杂的条件组。
3、支持（用户）自定义的变量。
三、完善的可控性能蓝电系列电池测试系统具有强劲的强制跳转及参数重置功能，它允许用户在通道程控工作状态下对电池的工作参数进行在线修正。
续接启动允许用户对已经停止的通道恢复运行（数据保持接续）。
四、实用的“变更通道”功能蓝电系列电池测试系统支持“变更通道”功能，即允许用户将一个通道上未完成的测试改换至另一个通道上继续进行（数据文件自动接续）。
在当前通道故障或者需要重调精度等情况下，非常有用。
五、支持辅助测试通道*蓝电系列电池测试系统支持功能强大的辅助测试通道。
辅助测试通道本身是一些功能比较单一的硬件设备，例如仅仅测量电压、温度或者压力信号等等。
但系统控制软件可以按用户的实际需要（允许用户自由配置）把各自独立的硬件系统用软件相互关联起来，从而极大地扩展仪器的功能。
这种关联操作源自软件内在的集成能力，因而在用户看来，好象真正存在着一台功能功能强大的硬件设备。
借助这种方式，用户可以增加对被测电池的温度、压力等信号的监控，也可以监控组合电池的单体电压等等。
六、完备的安全保护措施蓝电系列电池测试系统具有从硬件、下位机软件到上位机软件三级保护措施。
其中上位机软件允许用户定义每个通道的过电压、欠电压、充电过电流、放电过电流、过充容量、过放容量等参数值。
七、简单有效的测试数据备份管理蓝电系列电池测试系统既支持用户随时备份指定的测试数据，也支持用户在启动通道时设置数据备份预约----一旦通道工作完成自动备份数据（备份目录由用户自由设定）。
支持通道统一编号管理。
八、基于WIN98/WINNT/WIN2000/WINXP中文(或．英文．．)软件界面蓝电系列电池测试系统上位机软件是全新的32位程序，设计吸取了国内外同类软件的优点，可实时显示通道工作状态，界面直观友好。
软件在运行期间，对用户的所有操作及数据的有效性完整性进行了充分的检查，适时给出提示或警告，操作安全便捷。
另外，根据用户需求不断升级。
九、强大的数据及图形处理功能蓝电系列电池测试系统上位机软件使用图形--数据一体化窗口, 可直接处理数据容量几乎无限制（可达数亿个采样点）。
1、支持用户设置个性化数据显示。
即允许用户设定仅显示自己关心的数据条目，而隐藏其它数据条目，数据显示简洁明了。
2、支持用户设置个性化曲线图显示。
即允许用户设定自己喜欢的曲线图样式和坐标轴显示外观。
3、曲线图支持双Y坐标轴；能同时绘制多条曲线；允许用户对任意数据源进行绘图；用户可随意用鼠标拖拽曲线图进行移动或局部放大，并支持网络浏览器式的“前进”/“后退”。
4、支持对多个任意指定循环的测试曲线图对比或衰减分析（可以是不同电池的测试数据）。
5、软件开放性好，支持多种方式的数据导出至EXCEL或Origin等常用工具软件中。
十、独特的“电池配组”功能蓝电系列电池测试系统的“电池配组”功能使用了非常复杂的算法，并且为此建立了相应的数学模型，应该说有坚实的理论基础，在业内是开拓性的。
其配组结果几乎无可挑剔。
同时，算法具有非常大的弹性，很容易根据用户的要求继续扩展和完善。
十一、可靠高效的通信协议及同时驱动多串行口蓝电系列电池测试系统全新的通信协议不仅效率极高，而且更可靠----绝对避免下位机通道与上位机显示状态不一致问题。
另外，软件具备同时驱动多达10个标准串行通信口的能力。
多串口的使用，既成倍地提高了通信速率，也极大的扩充了单台计算机的驱动能力。
十二、记录完整的测试过程蓝电系列电池测试系统不仅全面完整地记录测试数据，而且对测试过程也进行了完备的记录。
尤其在电池研究方面，有时一个完整测试程序可能要持续数周甚至数月，测试期间可能会发生很多意料之中或意料之外的事情，如掉电、停机、用户误操作、用户强制操作（如在线修改参数）等等，都会导致测试数据一个异常变化（如电压突变）。
对测试过程的完备记录有助于排除这些外部干扰因素。
十三、测量电压可高达300V通常情况下，我们提供 -5V -- +5V 的电压测量范围。
对于组合电池测量，根据用户需求可以提供高达10V、15V、24V、36V直至300V的测量电压。
对于5V量程，测量误差仅为1-2mV。
十四、控制电流可高达80A通常情况下，我们提供 -1.5A -- +1.5A 的电流输出范围。
根据用户需求可以提供高达3A、5A、10A、60A的控制电流。
对于从事材料研究的用户，我们提供10mA量程的电池测试系统，最小电流可小到0.01mA；另有一款1mA 量程的电池测试系统，最小电流可到1μA。
十五、支持在线修正电流电压精度通常，电子仪器在长时间使用（正常使用）后，由于元器件老化漂移等原因会导致精度降低。
蓝电系列电池测试系统支持在线修正电流电压精度，通过在线精度重调，随时快捷的修正精度。
值得一提的是，我们所说的在线修正精度,已经超越了“免开箱”层次，它允许用户“边测试、边校准”----即用户可以直接对一个机箱的（任意）部分通道进行校准，而完全不会影响同一个机箱上其它正在进行测试的通道，当然更不会影响其它机箱的测试工作。
十六、特制电池夹具蓝电系列电池测试系统可提供四类电池夹。
一类是通用型夹具，适用于夹持各类圆柱及方形电池；一类是科研用夹具（含大电流设备使用的夹具），用鳄鱼夹将充放电电极、测量电极全部引出，可以夹持任意种类的研究用异型原电池；一类是聚合物电池专用的夹具；还有一类扣式电池专用的夹具。
由于采用电池夹与仪器相对隔离的机柜结构，配合仪器本身提供的硬件软件保护（保护电池不致过充、过放、过流等），大大的提高了系统的安全性，使得用户的无忧测试得以保证。
另外，电池夹具与机柜相对隔离的机柜结构也使得对电池的恒温测试易于实现。
十七、4电极测量所有电池夹具均为4电极， 2个输出电极用于提供测试电流，另2个测量电极用于测量电池电压。
多电极测量不仅提高了测量精度，而且支持参比电极测试，适合于电极材料的研究使用。
十八、通道输入阻抗高达1GΩ*蓝电设备有一款微电流电池测试系统，它的任意一个电池通道均有1GΩ的输入阻抗，因此保证测试过程中漏电流小于0.01μA，从而保证了测试结果的可信度，为微电流测量用户提供了有力保障。
十九、极好的可扩充性蓝电系列电池测试系统由于采用模块化结构，因此具有很强的可扩充性。
这不仅表现在测试通道可任意增减，而且在测试功能上有极大的扩充空间。
例如，已经完成新增的功能有恒功率放电、恒阻放电（软件方式），支持电压型辅助通道、温度型辅助通道以及电流型辅助通道等等。
二十、极高的可靠性故障频频的设备是最令人头痛的！为了保证可靠性，我们采取了以下措施：1．所有主要元器件全部进口，并经过严格老化筛选；2．所有半成品、成品必须经老化方可出厂；3．成品随机抽样做振动实验；4．每个电池通道有独立保护电路防止过流过压；5．上下位机双重软件保护。
二十一、完美的掉电保护措施在电池测试过程中，任何时候出现供电系统停电或掉电，本测试系统均能保证不丢失数据，重新上电后，测试系统具备自恢复功能，能从上次掉电的地方无缝接续，继续测试过程。
二十二、测量及控制精度电流：0.1%RD+0.1%FS电压：0.1%RD+0.1%FS功率*：0.2%RD+0.2%FS（控制）， 0.1%RD+0.1%FS（测量）时间：计算机系统时间±1秒（无累计误差）第三章 硬件连接一、机箱前后面板示意图（图3.1）（图3.1）二、机箱上．．．的电池检测端口插座示意图（图3.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图3.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图3.3）。
其中：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。
①电源开关 ②电源及状态指示灯③通道工作指示灯④电池检测端口插座⑤单元编号标识⑥电源插座⑦通信口插座⑧通信口插座（同⑦）大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。
（图3.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。
