LAND电池测试系统操作规程

LAND电池测试系统操作规程一、前言为了确保LAND电池测试系统的正常、高效运行，保障工作人员人身安全，减少操作上的误差，特制定本操作规程。

本操作规程适用于所有使用LAND电池测试系统的工作人员。

操作人员必须在熟悉并遵守本规程的前提下进行操作。

二、安全事项1.在操作LAND电池测试系统时，操作人员必须佩戴防静电手套，并确保地面环境无静电干扰。

2.操作人员需具备一定的电气知识和操作经验，且合格通过相关培训方可担任该岗位。

3.在进行任何操作之前，操作人员必须仔细阅读并理解LAND电池测试系统的用户手册。

4.当前操作人员确认LAND电池测试系统和设施处于正常工作状态后，方可进行后续操作。

三、操作流程1.设备启动与检测1）检查所有设备的电源线是否牢固连接，确认电源是否正常。

2）启动计算机，登录到LAND电池测试系统软件界面。

3）检查LAND电池测试系统的所有仪器仪表的连接情况，确保连接正确稳定。

4）检查温度、湿度等环境条件是否符合要求，确保测试结果的准确性。

5）呼叫外部平台上待测试的电池信息。

2.参数设置1）根据待测试电池的要求，设置相应的测试程序和参数，包括电流、电压、时间、温度等。

2）确保参数设置正确，避免因误操作导致的测试失误。

3.电池连接1）使用手套佩戴好，确保工作环境的安全和舒适。

2）将待测试的电池正确连接到LAND电池测试系统的测试台上，确保连接牢固稳定。

3）检查电池是否连接正确，并确认无任何松动或短路情况。

4.开始测试1）在LAND电池测试系统软件界面上点击“开始测试”按钮，启动测试过程。

2）在测试过程中，及时观察仪表数据和测试结果，确保测试数据的准确性和稳定性。

3）记录测试过程中的异常情况，并及时处理。

5.结束测试1）测试完成后，点击软件界面上的“停止测试”按钮，关闭测试程序。

2）断开电池与测试系统的连接，将电池妥善保存或进行下一步处理。

3）关闭LAND电池测试系统和计算机，确认设备安全关闭。

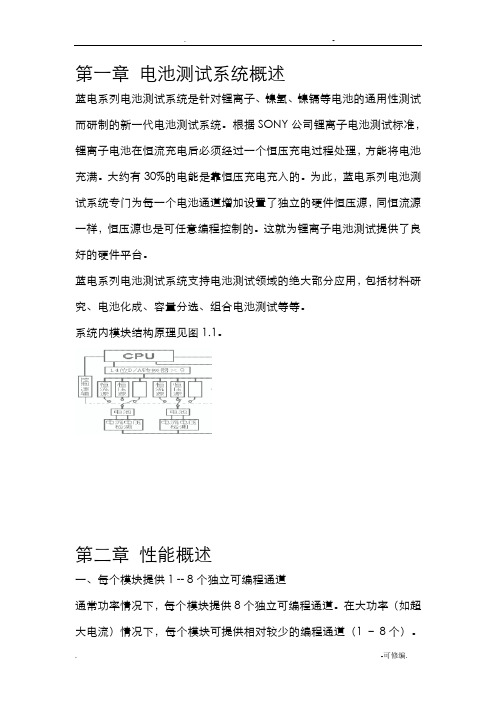

第一章电池测试系统概述蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

根据SONY公司锂离子电池测试标准，锂离子电池在恒流充电后必须经过一个恒压充电过程处理，方能将电池充满。

大约有30%的电能是靠恒压充电充入的。

为此，蓝电系列电池测试系统专门为每一个电池通道增加设置了独立的硬件恒压源，同恒流源一样，恒压源也是可任意编程控制的。

这就为锂离子电池测试提供了良好的硬件平台。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

系统内模块结构原理见图1.1。

第二章性能概述一、每个模块提供1 -- 8个独立可编程通道通常功率情况下，每个模块提供8个独立可编程通道。

在大功率（如超大电流）情况下，每个模块可提供相对较少的编程通道（1 – 8个）。

模块内自带电源以及完整控制电路等，单个模块可独立工作。

多个模块通过自带串口串联可以组成一个机柜，电池夹具可以以抽屉方式组合在机柜中。

每台计算机允许挂接8-16个机柜（1024-2048通道），以适应大规模的应用。

对于每个独立通道，允许任意编程设定为恒电流充放电、恒电压充电以及恒功率放电、恒阻放电、静臵等工作模式；允许每个通道设定不同工作模式，通道之间完全独立，互不影响。

二、完善的可控性能蓝电系列电池测试系统具有强劲的强制跳转及参数重置功能，它允许用户在通道程控工作状态下对电池的工作参数进行在线修正。

续接启动允许用户对已经停止的通道恢复运行（数据保持接续）。

三、支持在线修正电流电压精度通常，电子仪器在长时间使用（正常使用）后，由于元器件老化漂移等原因会导致精度降低。

可以借此修正电流电压。

四、支持辅助测试通道蓝电系列电池测试系统支持功能强大的辅助测试通道。

辅助测试通道本身是一些功能比较单一的硬件设备，例如仅仅测量电压、温度或者压力信号等等。

但系统控制软件可以按用户的实际需要（允许用户自由配臵）把各自独立的硬件系统用软件相互关联起来，从而极大地扩展仪器的功能。

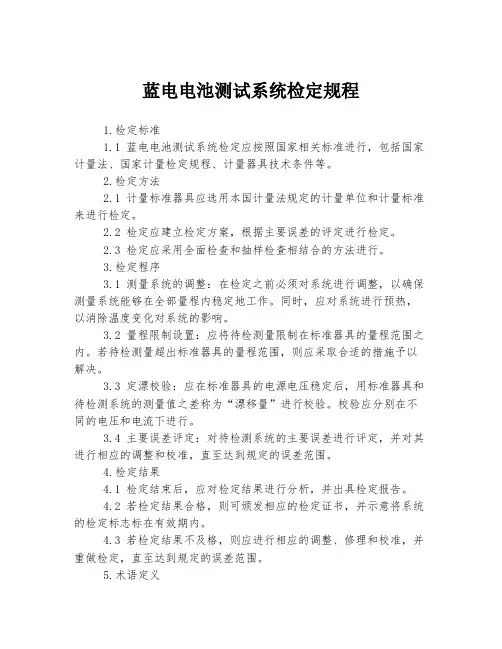

蓝电电池测试系统检定规程1.检定标准1.1 蓝电电池测试系统检定应按照国家相关标准进行，包括国家计量法、国家计量检定规程、计量器具技术条件等。

2.检定方法2.1 计量标准器具应选用本国计量法规定的计量单位和计量标准来进行检定。

2.2 检定应建立检定方案，根据主要误差的评定进行检定。

2.3 检定应采用全面检查和抽样检查相结合的方法进行。

3.检定程序3.1 测量系统的调整：在检定之前必须对系统进行调整，以确保测量系统能够在全部量程内稳定地工作。

同时，应对系统进行预热，以消除温度变化对系统的影响。

3.2 量程限制设置：应将待检测量限制在标准器具的量程范围之内。

若待检测量超出标准器具的量程范围，则应采取合适的措施予以解决。

3.3 定漂校验：应在标准器具的电源电压稳定后，用标准器具和待检测系统的测量值之差称为“漂移量”进行校验。

校验应分别在不同的电压和电流下进行。

3.4 主要误差评定：对待检测系统的主要误差进行评定，并对其进行相应的调整和校准，直至达到规定的误差范围。

4.检定结果4.1 检定结束后，应对检定结果进行分析，并出具检定报告。

4.2 若检定结果合格，则可颁发相应的检定证书，并示意将系统的检定标志标在有效期内。

4.3 若检定结果不及格，则应进行相应的调整、修理和校准，并重做检定，直至达到规定的误差范围。

5.术语定义5.1 计量标准器具：指已知测量不确定度的精密仪器，它的测量结果作为国家计量单位的依据。

5.2 主要误差：指待检测系统真实值和标准值之间的差异。

其中，绝对误差、相对误差和偏差都是主要误差的表现形式。

5.3 偏差：指待检测系统在同一量程内的多次测量结果与标准值之间的平均值之差。

其中，负偏差表示待检测系统的测量值偏小，正偏差则表示偏大。

5.4 相对误差：指待检测系统的测量值与标准值之比，在百分数表达形式中表示误差范围。

5.5 绝对误差：指待检测系统的测量值与标准值之差，在绝对值表达形式中表示误差量。

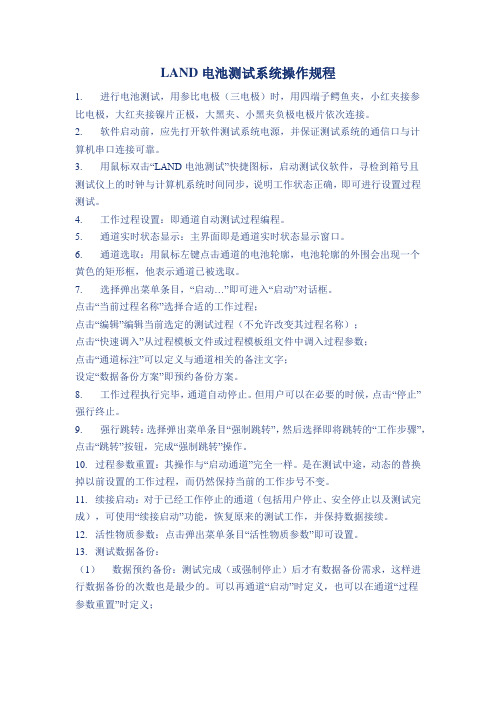

LAND电池测试系统操作规程1. 进行电池测试，用参比电极（三电极）时，用四端子鳄鱼夹，小红夹接参比电极，大红夹接镍片正极，大黑夹、小黑夹负极电极片依次连接。

2. 软件启动前，应先打开软件测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

3. 用鼠标双击“LAND电池测试”快捷图标，启动测试仪软件，寻检到箱号且测试仪上的时钟与计算机系统时间同步，说明工作状态正确，即可进行设置过程测试。

4. 工作过程设置：即通道自动测试过程编程。

5. 通道实时状态显示：主界面即是通道实时状态显示窗口。

6. 通道选取：用鼠标左键点击通道的电池轮廓，电池轮廓的外围会出现一个黄色的矩形框，他表示通道已被选取。

7. 选择弹出菜单条目，“启动…”即可进入“启动”对话框。

点击“当前过程名称”选择合适的工作过程；点击“编辑”编辑当前选定的测试过程（不允许改变其过程名称）；点击“快速调入”从过程模板文件或过程模板组文件中调入过程参数；点击“通道标注”可以定义与通道相关的备注文字；设定“数据备份方案”即预约备份方案。

8. 工作过程执行完毕，通道自动停止。

但用户可以在必要的时候，点击“停止”强行终止。

9. 强行跳转：选择弹出菜单条目“强制跳转”，然后选择即将跳转的“工作步骤”，点击“跳转”按钮，完成“强制跳转”操作。

10. 过程参数重置：其操作与“启动通道”完全一样。

是在测试中途，动态的替换掉以前设置的工作过程，而仍然保持当前的工作步号不变。

11. 续接启动：对于已经工作停止的通道（包括用户停止、安全停止以及测试完成），可使用“续接启动”功能，恢复原来的测试工作，并保持数据接续。

12. 活性物质参数：点击弹出菜单条目“活性物质参数”即可设置。

13. 测试数据备份：（1）数据预约备份：测试完成（或强制停止）后才有数据备份需求，这样进行数据备份的次数也是最少的。

可以再通道“启动”时定义，也可以在通道“过程参数重置”时定义；（2）数据即时备份：忘记设置“预约备份”，或者在某些情况下，在测试中途（或者测试完成）用户需要备份数据，可以使用“数据即时备份”功能；（3）定时备份：选择主菜单“数据→定时备份”，即可进入“定时数据备份”对话框，但注意只对那些已经设置“预约备份”的通道有效。

电池测试仪操作规程
《电池测试仪操作规程》
一、操作前准备
1. 检查电池测试仪和相关设备是否完好，如有损坏应及时进行维修或更换。

2. 确认电池测试仪已经连接好电源并处于待机状态。

3. 检查测试仪的测试夹具是否安装正确并牢固。

二、操作步骤
1. 开机：按下电池测试仪的开机按钮，等待电池测试仪启动完成。

2. 设置参数：根据需要测试的电池类型和规格，设置电压、电流和测试时间等参数。

3. 连接电池：将待测电池的正负极与测试夹具的对应位置连接好，并确保连接牢固。

4. 开始测试：按下测试按钮开始测试，等待测试仪完成测试并显示测试结果。

5. 关机：测试结束后，按下电池测试仪的关闭按钮，等待电池测试仪完全关闭。

三、操作注意事项
1. 小心操作：在操作过程中要小心谨慎，避免碰撞或电路短路等意外情况发生。

2. 注意安全：在测试高压电池时，要采取必要的安全措施，确保安全操作。

3. 定期校准：定期对电池测试仪进行校准，确保测试结果的准确性。

4. 保持清洁：定期清洁电池测试仪的外壳和测试夹具，确保设备的正常运行。

四、操作结束
1. 关闭电源：在操作完成后，要及时关闭电池测试仪的电源，避免长时间待机消耗电能。

2. 清理整理：将测试夹具及设备周围的杂物清理干净，保持整洁。

3. 定期维护：定期对电池测试仪进行维护保养，延长设备的使用寿命。

以上是关于电池测试仪操作规程的详细步骤和注意事项，希望用户在使用电池测试仪时能够严格遵守规程，确保安全可靠地进行电池测试。

第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极 ③连接电流输出回路的负极 ④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。

其中：大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。

大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。

①电源开关②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识 ⑥电源插座 ⑦通信口插座⑧通信口插座（同⑦）（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。

●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。

对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。

此时，电压检测值正常。

对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。

此时，电压检测值反相。

2、通用电池夹具可以适用于各类圆柱及方形电池的夹持。

3、聚合物电池夹具可以适用于聚合物电池的夹持。

4、扣式电池夹具可以适用于扣式电池的夹持。

第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS“开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。

（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

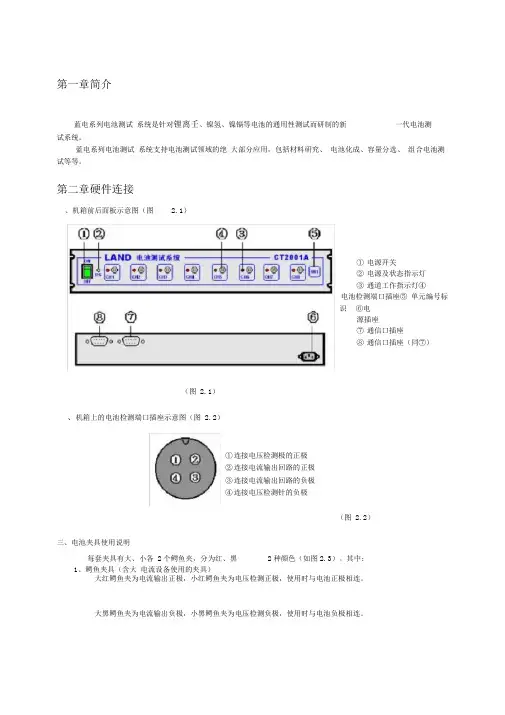

第一章简介蓝电系列电池测试系统是针对锂离壬、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

第二章硬件连接、机箱前后面板示意图（图 2.1）①电源开关②电源及状态指示灯③通道工作指示灯④电池检测端口插座⑤ 单元编号标识⑥电源插座⑦通信口插座⑧通信口插座（同⑦）（图2.1）、机箱上的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。

其中:1、鳄鱼夹具（含大电流设备使用的夹具）大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。

大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。

（图2.3）［提示］测试中使用参比电极（即三电极）时，如何连接？•由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。

•小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。

对于正极材料：小红夹接工作电极（正极），小黑夹接参比电极。

此时，电压检测值正常。

对于负极材料：小红夹接参比电极，小黑夹接工作电极（负极）。

此时，电压检测值反相。

2、通用电池夹具可以适用于各类圆柱及方形电池的夹持。

3、聚合物电池夹具可以适用于聚合物电池的夹持。

4、扣式电池夹具可以适用于扣式电池的夹持。

第三章LANDct（控制软件）使用说明一、软件启动用鼠标双击“ LAND电池测试”快捷图标（或者用鼠标点击WINDOWS^始”按钮，从弹出的开始菜单中选取“ LAND电池测试”项）运行控制软件.LANDct启动后主界面如图3.1.1 。

r一渔輛试医雅-暫抻蝎科辭tip當篡叩去匸叩底瓚甲》XB IL） ff &］H司邑ill即茁总常罚化100112#6*00 2jIf003：r!5~_話a*004■' +谊_ III』（图3.1.1 ）［提示1］软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

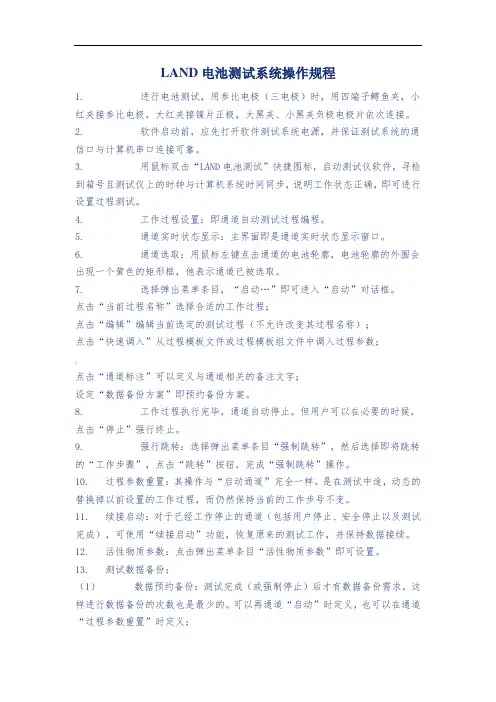

LAND电池测试系统操作规程1. 进行电池测试，用参比电极（三电极）时，用四端子鳄鱼夹，小红夹接参比电极，大红夹接镍片正极，大黑夹、小黑夹负极电极片依次连接。

2. 软件启动前，应先打开软件测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

3. 用鼠标双击“LAND电池测试”快捷图标，启动测试仪软件，寻检到箱号且测试仪上的时钟与计算机系统时间同步，说明工作状态正确，即可进行设置过程测试。

4. 工作过程设置：即通道自动测试过程编程。

5. 通道实时状态显示：主界面即是通道实时状态显示窗口。

6. 通道选取：用鼠标左键点击通道的电池轮廓，电池轮廓的外围会出现一个黄色的矩形框，他表示通道已被选取。

7. 选择弹出菜单条目，“启动…”即可进入“启动”对话框。

点击“当前过程名称”选择合适的工作过程；点击“编辑”编辑当前选定的测试过程（不允许改变其过程名称）；点击“快速调入”从过程模板文件或过程模板组文件中调入过程参数；)点击“通道标注”可以定义与通道相关的备注文字；设定“数据备份方案”即预约备份方案。

8. 工作过程执行完毕，通道自动停止。

但用户可以在必要的时候，点击“停止”强行终止。

9. 强行跳转：选择弹出菜单条目“强制跳转”，然后选择即将跳转的“工作步骤”，点击“跳转”按钮，完成“强制跳转”操作。

10. 过程参数重置：其操作与“启动通道”完全一样。

是在测试中途，动态的替换掉以前设置的工作过程，而仍然保持当前的工作步号不变。

11. 续接启动：对于已经工作停止的通道（包括用户停止、安全停止以及测试完成），可使用“续接启动”功能，恢复原来的测试工作，并保持数据接续。

12. 活性物质参数：点击弹出菜单条目“活性物质参数”即可设置。

13. 测试数据备份：（1）数据预约备份：测试完成（或强制停止）后才有数据备份需求，这样进行数据备份的次数也是最少的。

可以再通道“启动”时定义，也可以在通道“过程参数重置”时定义；（2）数据即时备份：忘记设置“预约备份”，或者在某些情况下，在测试中途（或者测试完成）用户需要备份数据，可以使用“数据即时备份”功能；（3）定时备份：选择主菜单“数据→定时备份”，即可进入“定时数据备份”对话框，但注意只对那些已经设置“预约备份”的通道有效。

电池综合测试仪安全操作及保养规程随着电动汽车的普及，电池综合测试仪的使用越来越频繁。

为了确保安全和设备正常运行，我们需要了解电池综合测试仪的安全操作规程和保养方法。

一、安全操作规程1.1 注意事项1.在使用电池综合测试仪之前，必须认真阅读说明书和操作手册，并严格按照要求操作。

2.在设备使用过程中，应避免潮湿、高温和金属物品接触。

3.使用电池综合测试仪时，应该注意震动和碰撞，避免发生机械损坏。

4.操作设备的人员需要穿戴防静电作业服，并使用带地线的手环。

5.在使用电池综合测试仪时，应该关闭外部电源，以避免受到电击或设备故障。

6.任何未经培训或未经授权的人员不得使用电池综合测试仪。

1.2 急救措施1.如发生紧急情况，应立即关闭电源，并通知相关人员处理。

2.如发生触电事故，应立即切断电源，并进行人工呼吸或做心肺复苏。

3.如发生火灾等突发事件，紧急撤离人员，并通知消防部门到场处理。

1.3 维护和保养1.在使用电池综合测试仪过程中，定期清洁设备，并检查各个部件是否正常运行。

2.如发现设备故障，应立即停止使用并及时通知维修人员处理。

3.如果设备长时间不使用，应该将设备进行存放和保养，避免过度晒太阳或潮湿。

4.定期检查维修电路，以确保设备连续可靠的运行。

5.如需要更换部件，应选择具有资质和信誉的厂家，确保质量。

二、电池综合测试仪的保养2.1 电池1.经常保持电池的正常充电和放电，避免蓄电池长时间放电而损坏。

2.定期对电池进行检查和维护，如发现老化或损坏的电池应及时更换。

2.2 清洁和维护1.经常对设备进行清洁和维护，避免遮盖和挡住散热口。

2.经常检查电池插头、信号线和仪器连接头等器件，确保正常，并定期松开紧固件以防松动。

3.在检查和更换设备元件时，应注意避免组件受到爆炸和化学腐蚀。

4.定期检查电源线、插头、安全保险、保温、绝缘等器件，确保正常。

2.3 传感器和控制器1.经常检查传感器和控制器是否受到损坏或损坏，如发现则应及时更换。

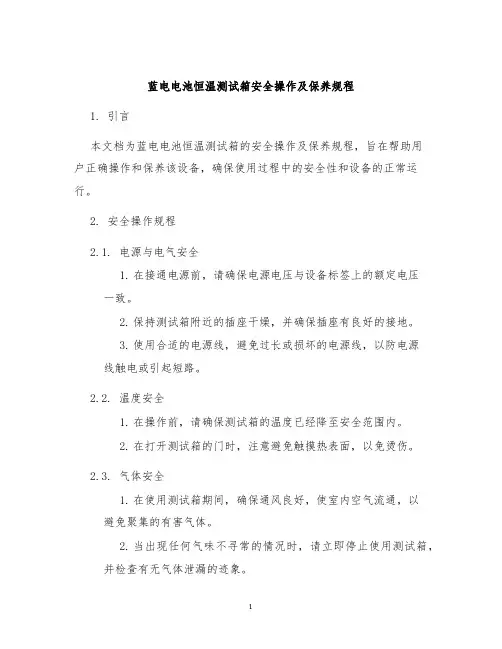

蓝电电池恒温测试箱安全操作及保养规程1. 引言本文档为蓝电电池恒温测试箱的安全操作及保养规程，旨在帮助用户正确操作和保养该设备，确保使用过程中的安全性和设备的正常运行。

2. 安全操作规程2.1. 电源与电气安全1.在接通电源前，请确保电源电压与设备标签上的额定电压一致。

2.保持测试箱附近的插座干燥，并确保插座有良好的接地。

3.使用合适的电源线，避免过长或损坏的电源线，以防电源线触电或引起短路。

2.2. 温度安全1.在操作前，请确保测试箱的温度已经降至安全范围内。

2.在打开测试箱的门时，注意避免触摸热表面，以免烫伤。

2.3. 气体安全1.在使用测试箱期间，确保通风良好，使室内空气流通，以避免聚集的有害气体。

2.当出现任何气味不寻常的情况时，请立即停止使用测试箱，并检查有无气体泄漏的迹象。

2.4. 操作规程1.在操作前，请确保您已仔细阅读并理解测试箱的操作手册。

2.严禁将不符合规格要求的物品放入测试箱进行测试，以免造成设备故障或危险。

3.在打开或关闭测试箱的门时，请确保周围没有任何阻碍物，以避免意外伤害。

2.5. 灭火安全1.在发生火灾或设备故障时，立即切断电源，并采取适当的灭火措施。

请务必遵循消防安全规定。

3. 保养规程3.1. 清洁与维护1.在进行任何维护或清洁之前，确保已切断电源并拔掉插头。

2.使用干净的布或软刷进行外部清洁，并定期除尘以保持设备运行良好的散热性能。

3.定期检查设备的连接线路和接线板，如有破损或松动，请及时维修或更换。

3.2. 温度校准与检测1.定期进行温度校正，以确保测试箱的温度准确度，并根据标准操作程序进行校准记录。

2.检查和记录温度传感器的工作状态，如有异常，请及时更换或修复。

3.3. 部件更换1.根据设备维护手册中的指南，及时更换磨损或老化的部件。

2.请勿随意拆卸设备，以免损坏设备或导致不正确的操作。

3.4. 定期保养1.按照设备制造商的要求，制定并执行定期保养计划。

2.定期检查并更换滤网和滤芯，以保持设备的正常运行和过滤效果。

蓝电测试仪使用手册1第一章 简介蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

第二章 硬件连接一、机箱前后面板示意图（图2.1）（图2.1）二、机箱上．．．的电池检测端口插座示意图（图2.2）①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压检测针的负极（图2.2）三、电池夹具使用说明1、鳄鱼夹具（含大电流设备使用的夹具）每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图2.3）。

其中：①电源开关 ②电源及状态指示灯 ③通道工作指示灯 ④电池检测端口插座 ⑤单元编号标识大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正极相连。

大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负极相连。

（图2.3）[提示]测试中使用参比电极（即三电极）时，如何连接？●由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹接负极。

●小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。

对于正极材料：小红夹接工作电极(正极)，小黑夹接参比电极。

此时，电压检测值正常。

对于负极材料：小红夹接参比电极，小黑夹接工作电极(负极)。

此时，电压检测值反相。

2、通用电池夹具能够适用于各类圆柱及方形电池的夹持。

3、聚合物电池夹具能够适用于聚合物电池的夹持。

4、扣式电池夹具能够适用于扣式电池的夹持。

第三章 LANDct（控制软件）使用说明一、软件启动用鼠标双击“LAND电池测试”快捷图标（或者用鼠标点击WINDOWS “开始”按钮，从弹出的开始菜单中选取“LAND电池测试”项）运行控制软件．LANDct启动后主界面如图3.1.1。

（图3.1.1）[提示1]软件启动前，应先打开电池测试系统电源，并保证测试系统的通信口与计算机串口连接可靠。

目录1软件简介 (2)1.1界面导航 (2)1.2软件功能 (3)1.2.1基本功能 (3)1.2.2优化功能 (3)2软件详述 (4)2.1搜索条件 (4)2.1.1 搜索位置 (4)2.1.2测试启动时间 (6)2.1.3测试结束时间 (7)2.1.4电池信息 (7)2.1.5设备信息 (8)2.1.6文件信息 (8)2.2搜索启动 (9)2.3搜索结果 (9)2.3.1文件信息显隐 (9)2.3.2文件信息排序 (11)2.3.3文件项操作 (12)3附加说明 (13)3.1软件构成 (13)3.2安装说明 (14)1软件简介蓝电电池测试系统数据文件搜索软件LANDFind为专用软件，只能搜索蓝电测试设备对电池进行测试时生成的数据文件，即“*.cex”文件。

1.1界面导航软件LANDFind共有三个语言版本，分别为“简体中文版”、“繁体中文版”和“英文版”，其界面依次如下所示。

图1.1A “简体中文版”界面图1.1B “繁体中文版”界面图1.1C “英文版”界面现以“简体中文版”的LANDFind软件为例进行介绍，如图1.1A所示，软件LANDFind的界面由搜索条件、搜索启动和搜索结果三个部分构成。

1.2软件功能1.2.1基本功能软件LANDFind可根据设置的文件名、搜索指定位置的数据文件，再根据搜索条件对数据文件进行筛选，完毕，满足搜索条件的数据文件信息显示于结果列表中。

软件LANDFind还可进行迭代搜索，即更改搜索条件后，从当前搜索结果中筛选数据文件。

软件LANDFind允许设置文件信息项的显隐，可隐藏文件的某些信息，也可将隐藏的文件信息显示出来。

文件信息显示前总要进行升降排序，可更改排序的比较依据，即变更排序列；也可改变排序的方向，即“升序”或“降序”。

1.2.2优化功能可以任意调整软件LANDFind的界面尺寸。

软件LANDFind具备记忆功能：●能记住界面的状态、大小、位置和上次输入或设置的搜索条件值，使每次运行软件时均可“重现”上次的界面；●能记住最近几次输入的搜索条件值，隐藏于对应的下拉列表中，点击按钮可查看。

电池包自动测试系统安全操作及保养规程前言电池包自动测试系统是一种用于自动化测试电池组的设备。

为了保障工作人员和设备的安全，特制订了本规程，以规范电池包自动测试系统的使用、操作和保养。

请严格遵守规程中的各项要求。

一、安全操作1. 设备启动1.1 在启动设备前，先检查设备及其附属设备是否连接良好，检查各线缆是否损伤或老化。

1.2 先接好电源线，然后再接好数据线。

启动设备过程中，应按操作流程依次进行。

1.3 启动设备时，请将其放置在平稳的表面上，不要将它放在可移动或不稳定的物品上，或者不易固定的表面。

2. 使用设备2.1 请不要将潮湿的手靠近或触摸设备，这可能会导致电击或设备短路。

2.2 使用设备前，应按照技术手册指引进行调试和操作，不要随意更改参数。

如果不熟悉设备的操作，请先咨询相关技术人员。

2.3 操作人员在使用设备时应戴防静电手套，并在操作前及操作中进行静电排除。

2.4 必须使用适合的测量设备或工具，使用不当的工具或设备可能会损坏设备或导致不安全的操作。

2.5 操作人员在使用设备时，应始终关注设备的运行情况，以及传送带和其他部件是否正常工作。

如发现异常，应立即停止设备，并通知负责人员处理。

2.6 操作人员在使用设备时，应根据需要进行适当的维护和保养，如手动清洁、润滑等操作。

3. 维护和保养3.1 操作人员应定期清理设备、传送带、传感器和其他组件，以保证设备在正常运行中的清洁、干燥和无尘。

3.2 定期进行设备维护和保养，如钳紧螺丝、润滑传送带等，以确保设备始终处于最佳状态。

3.3 操作人员应时常检测设备各部件的运转情况，如传送带是否有松动、损坏等情况，及时进行维护和更换。

4. 安全环境4.1 在使用设备时，请保证环境温度适宜，不要让设备过热或过冷。

4.2 在使用设备时，请保证设备周围通风良好，避免积尘和异味损害设备。

4.3 操作人员在使用设备时，请注意通道的宽度、高度和安全距离，确保人员不会受到伤害或困了。

LAND蓝电系列电池测试系统用户使用指南1.系统概述2.系统操作a.启动系统：按下主机的电源按钮，系统会进行自检。

待系统自检完成后，主机会显示当前的系统状态。

b.设置参数：通过主机的操作界面，可以设置电压、电流和时间等测试参数。

根据实际需要，选择合适的参数，并保存设置。

c.连接载具：将电池载具连接到主机，并确保连接稳固。

载具上的电池需要正确连接，确保正极、负极与载具的接触良好。

d.进行测试：通过主机的操作界面，选择要进行的测试类型，如恒流测试、恒压测试等。

点击“开始测试”按钮，系统会开始进行测试。

测试过程中，可以实时查看测试数据并保存。

e.停止测试：测试完成后，点击“停止测试”按钮，系统会停止测试并保存测试数据。

断开电池载具，并关闭主机和电源模块。

3.安全使用a.切勿在湿润环境下使用该设备，避免电器短路和人身安全问题。

c.使用电池载具时，确保电池正负极的连接正确，避免短路和电流过大损坏设备。

d.使用过程中，注意设备的运行状态，避免过度使用和超过设备的规定工作条件。

e.停用设备时，先关闭主机和电源模块，再断开电源线，确保设备和电源安全。

4.故障排除a.若设备不能正常启动或自检失败，请检查电源是否连接正确，电源是否正常供电。

b.若设备启动后无法正常进行测试，请检查连接线是否接触良好，载具连接是否正确。

c.若设备在测试过程中出现故障，请立即停止测试，并检查设备是否过热或电池是否损坏。

5.保养与维护a.定期清洁设备外部表面，确保设备通风良好，无尘和杂物。

b.设备长期未使用时，应将其存放在干燥、通风的地方，避免受潮。

c.定期检查连接线和电池载具的磨损情况，如有磨损应及时更换。

d.定期检查设备的电源线和插头，确保连接良好，避免电流不稳定或触电危险。

总结：LAND蓝电系列电池测试系统是一款功能强大的电池测试设备，通过本用户使用指南的指导，用户可以掌握其基本操作和注意事项，正确、安全地使用该设备。

同时，用户还能了解到设备的故障排除方法和保养维护要点，以确保设备的长期稳定运行和延长使用寿命。

电源测试系统安全操作及保养规程1.前言电源测试系统的安全操作和保养对于设备的使用寿命和稳定性有着至关重要的作用。

本文将详细介绍如何保证电源测试系统的安全操作以及系统的正确维护保养，帮助您更好地使用电源测试系统。

2.操作规程2.1 操作前准备工作在操作电源测试系统之前，必须进行以下准备工作：•检查电源测试系统连接是否正确和稳定；•检查设备电源是否接入并开启；•检查所有仪器的电源是否接通，并调整电源的电压和频率滑动调节器以匹配工作电源系统。

不允许通过控制系统向电压或频率滑动器施加电流；•确保数据记录文件夹中的可用空间足够大，保证存储数据过程的正常进行；•准确地安装所需控制程序和测试代码，并正确连接控制系统；•打开相应的开关，并将相应的设备调整到指定的位置；•启动相应的设备，启动仪表端软件和控制器。

2.2 操作中的注意事项在操作电源测试系统时，必须注意以下几点：•不得直接用手触摸电气部件，在或控制按钮之前，必须断开电源；•操作时不得随意将仪器、设备的内部信号线、电源线等连接在一起，不得随意转动仪器、设备的旋钮和拨杆，否则可能会损坏仪器、设备；•在进行测试时，不使用标准设备，也不使用标准设备，前提是精度相同，且为准确测试所需；•严格遵守操作手册中操作流程、设备知识等操作规程。

如有问题，及时发现并敦促供应商和技术工程师处理；•所有在操作电源测试系统之前的事项，需要完全准备好，并对操作工程师提供必要的技术知识及操作培训。

2.3 操作后注意事项在操作电源测试系统之后，必须进行以下操作和注意事项：•断开电源，将电源系统调整回未启动状态之前，必须清除所有仪器和设备，并安全关闭Windows操作系统。

这样才能避免因突然断电造成的破坏；•在进行检测和维修时，请勿直接使用零件手动调整网线、电缆等线路，以避免电路中的另一组关键部件损坏；•确保仪表和设备的正常运行，并随时更新日志；•定期检查和清洁设备：–对所有设备进行日常检查，确保它们正常运行并清洁；–清洁加热，冷却和调节系统的风扇，尤其是在强大的风扇中；–检查机箱，确保清洁，风扇运行正常；–定期更新、备份文件，并进行记录。

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .第一章简介蓝电（ LAND）系列电池测试系统是由武汉蓝电电子有限公司 ( 武汉金诺电子有限公司的前身 ) 自主研发的。

在开发过程中，我们借鉴了国外同类测试仪器的先进技术和经验，得到了美国同行的大力协助，在国内则有十八所、清华大学等单位的鼎力支持。

即使以国际标准来衡量，我们的测试系统也是一流的。

蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

根据 SONY公司锂离子电池测试标准，锂离子电池在恒流充电后必须经过一个恒压充电过程处理，方能将电池充满。

大约有30%的电能是靠恒压充电充入的。

为此，蓝电系列电池测试系统专门为每一个电池通道增加设置了独立的硬件恒压源，同恒流源一样，恒压源也是可任意编程控制的。

这就为锂离子电池测试提供了良好的硬件平台。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

而且由于采用模块化结构，系统可升级性非常好，用户在日后的使用过程中可以要求更换电流电压量程，可以要求增加最新功能，甚至可以要求增加用户自定义功能。

确保用户一次投资，终生受益。

事实上，蓝电（ LAND）系列电池测试系统经过多年磨砺、不断创新，系统的可用性（功能完备、简单易用）和可靠性（运行稳定、稳如泰山），已经得到众多用户的广泛认可。

系统内模块结构原理见图 1.1 。

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 .（图 1.1 ）第二章性能概述[ 注] 以下标注* 的条目，为非标准配置，或者需要增配必要的硬件。

一、每个模块提供 1 -- 8 个独立可编程通道通常功率情况下，每个模块提供 8 个独立可编程通道。

在大功率（如超大电流）情况下，每个模块可提供相对较少的编程通道（ 1 – 8 个）。

模块内自带电源以及完整控制电路等，单个模块可独立工作。

第一章电池测试系统概述蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。

根据SONY公司锂离子电池测试标准，锂离子电池在恒流充电后必须经过一个恒压充电过程处理，方能将电池充满。

大约有30%的电能是靠恒压充电充入的。

为此，蓝电系列电池测试系统专门为每一个电池通道增加设置了独立的硬件恒压源，同恒流源一样，恒压源也是可任意编程控制的。

这就为锂离子电池测试提供了良好的硬件平台。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

系统内模块结构原理见图1.1。

第二章性能概述一、每个模块提供1 -- 8个独立可编程通道通常功率情况下，每个模块提供8个独立可编程通道。

在大功率（如超大电流）情况下，每个模块可提供相对较少的编程通道（1 – 8个）。

模块内自带电源以及完整控制电路等，单个模块可独立工作。

多个模块通过自带串口串联可以组成一个机柜，电池夹具可以以抽屉方式组合在机柜中。

每台计算机允许挂接8-16个机柜（1024-2048通道），以适应大规模的应用。

对于每个独立通道，允许任意编程设定为恒电流充放电、恒电压充电以及恒功率放电、恒阻放电、静臵等工作模式；允许每个通道设定不同工作模式，通道之间完全独立，互不影响。

二、完善的可控性能蓝电系列电池测试系统具有强劲的强制跳转及参数重置功能，它允许用户在通道程控工作状态下对电池的工作参数进行在线修正。

续接启动允许用户对已经停止的通道恢复运行（数据保持接续）。

三、支持在线修正电流电压精度通常，电子仪器在长时间使用（正常使用）后，由于元器件老化漂移等原因会导致精度降低。

可以借此修正电流电压。

四、支持辅助测试通道蓝电系列电池测试系统支持功能强大的辅助测试通道。

辅助测试通道本身是一些功能比较单一的硬件设备，例如仅仅测量电压、温度或者压力信号等等。

但系统控制软件可以按用户的实际需要（允许用户自由配臵）把各自独立的硬件系统用软件相互关联起来，从而极大地扩展仪器的功能。
