第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
>>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下。
(1)发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。
(2)变电站(所)。
变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。
变电站内还配备有继电保护和自动装置、测量仪表、自动控制系统及远动通信装置等。
配电网电力基础业务知识培训一、电力系统介绍电力系统由发电厂、输电、变电、配电、用电等环节组成。
其中，配电和低压入户是直接向用户分配电能的环节。
配电系统由配电变电所、配电线路、配电变压器和控制保护设备组成。
低压入户是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。
配电网络从变电站出线到配电变压设备之间的网络，电压通常为6～10千伏，城市多使用10千伏配电，也有采用20千伏配电方案的趋势。
配电线路按结构有架空线路和地下电缆，大城市应采用地下电缆。
二、线路建设线路建设的目的是将发电厂的电能通过架空或电缆线路、变电站等组合的系统传递给用电单位。
主网线路的主要目的是将发电站的电力输送至变电站，再由变电站进行降压处理（由110kV、220kV、500kV降至10kV）。
配网线路的主要目的是从变电站将10kV送至居民区、工厂、商业区附近，再由杆上变、变电箱等设备将电压降至380V或220V，最后送至用户使用。
电网建设主要参与角色包括电网公司、设计院、施工单位和运检单位（电网网公司）。
配网线路建设流程包括设计招标、线路设计、施工招标、建设工作和验收移交等步骤。
三、设计工作的内容整个设计过程分为可行性研究、初步设计、施工图设计和竣工图设计四个步骤。
可研阶段工作主要目标是确定方案的可行性、工作范围和估算投资，包括选线和选址、初步勘察、线路路径图和取得协议等内容。
初步阶段是整个设计构思基本形成的阶段，需要确定设计原则、选择最佳路径和杆塔基础形式等，输出线路路径图、平断面图和杆塔明细表等内容。
对于配网工程来说，一般没有严格的设计审核要求。
等相关设备。
桥架敷设桥架敷设适用于跨越河流、道路等场合，需要进行特殊的桥梁结构设计。
在电缆线路设计中，需要考虑电缆的敷设方式、电缆的负荷、电缆的材料及规格、土建设备的选型等因素，以确保设计的电缆线路能够满足工程的需求。
4.总结无论是架空线路还是电缆线路的设计，都需要进行详细的勘测、绘图、选杆、选线、选材等工作，以确保设计的线路能够满足工程的需求。

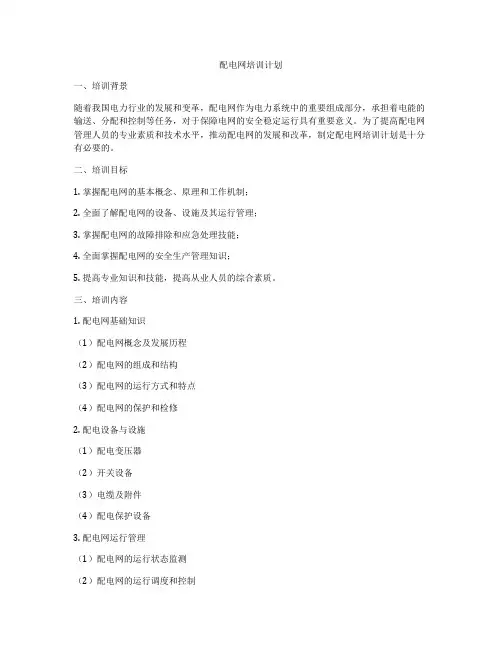

配电网培训计划一、培训背景随着我国电力行业的发展和变革，配电网作为电力系统中的重要组成部分，承担着电能的输送、分配和控制等任务，对于保障电网的安全稳定运行具有重要意义。
为了提高配电网管理人员的专业素质和技术水平，推动配电网的发展和改革，制定配电网培训计划是十分有必要的。
二、培训目标1. 掌握配电网的基本概念、原理和工作机制；2. 全面了解配电网的设备、设施及其运行管理；3. 掌握配电网的故障排除和应急处理技能；4. 全面掌握配电网的安全生产管理知识；5. 提高专业知识和技能，提高从业人员的综合素质。
三、培训内容1. 配电网基础知识（1）配电网概念及发展历程（2）配电网的组成和结构（3）配电网的运行方式和特点（4）配电网的保护和检修2. 配电设备与设施（1）配电变压器（2）开关设备（3）电缆及附件（4）配电保护设备3. 配电网运行管理（1）配电网的运行状态监测（2）配电网的运行调度和控制（3）配电网的运行维护4. 配电网故障排除和应急处理（1）配电网故障的原因分析（2）故障排除的工作流程和方法（3）配电网的应急处理措施5. 配电网安全生产管理（1）配电网安全生产管理制度（2）配电网安全隐患排查和消除（3）配电网事故案例分析与措施6. 其他相关知识（1）电力市场改革对配电网的影响（2）新能源电站接入与配电网的协调四、培训方式1. 理论培训采取课堂讲授和专题讲座的形式，邀请电力行业的专家学者讲解配电网的相关知识，结合实际案例进行分析和讨论。
2. 实践培训组织参训人员前往电力公司或者电网企业进行实地考察和实践操作，加深对配电网运行管理的理解和掌握。
3. 案例分析邀请电力行业的相关从业人员，就配电网运行管理中的典型案例进行讨论和分析，提高参训人员的综合素质和处理问题的能力。
五、培训时间和地点培训时间为一个月，培训地点确定在电力公司或者电网企业的专门培训教学基地。
六、培训人员主要面向配电网从业人员、电气工程技术人员、电力企业的管理人员及相关专业学生。
配电网自动化FTU培训一、引言随着我国经济的快速发展，电力需求不断增长，对配电网的运行效率和安全稳定性提出了更高的要求。
配电网自动化技术作为提高配电网运行水平的关键手段，其应用越来越广泛。
分界开关终端单元（FTU）作为配电网自动化的核心设备，对于实现配电网的故障检测、隔离和恢复供电具有重要意义。
为了提高运维人员对配电网自动化FTU设备的操作技能和故障处理能力，开展配电网自动化FTU培训显得尤为重要。
二、培训目标1.掌握配电网自动化FTU设备的基本原理、功能及操作方法。
2.学会使用FTU设备进行配电网的故障检测、隔离和恢复供电。
3.提高运维人员对FTU设备的维护保养能力，延长设备使用寿命。
4.增强运维人员的安全意识，降低配电网运行风险。
三、培训内容1.配电网自动化基本原理（1）配电网自动化概述（2）FTU设备在配电网自动化中的作用（3）配电网自动化系统的架构及功能2.FTU设备原理与操作（1）FTU设备硬件组成及功能（2）FTU设备软件系统及功能（3）FTU设备操作流程及方法3.故障检测、隔离与恢复供电（1）故障检测原理及方法（2）故障隔离原理及方法（3）恢复供电原理及方法4.FTU设备维护保养与故障处理（1）FTU设备日常维护保养方法（2）FTU设备常见故障及处理方法（3）FTU设备备品备件管理5.安全意识与风险防控（1）配电网运行安全风险分析（2）安全操作规程及注意事项（3）事故应急预案及演练四、培训方法1.理论授课：讲解配电网自动化基本原理、FTU设备原理与操作、故障检测、隔离与恢复供电等方面的知识。
2.案例分析：分析典型故障案例，使学员了解故障处理过程和方法。
3.实操演练：组织学员进行FTU设备的实际操作，提高操作技能。
4.互动交流：学员与讲师、学员之间进行互动交流，分享经验，解答疑问。
5.考核评估：对学员进行理论知识和实操技能的考核，评估培训效果。
五、培训效果评估1.学员对配电网自动化FTU设备的掌握程度。
配网培训系统分类培训大纲一、引言配电网作为现代电力系统中不可或缺的一部分，负责电力的传输和分配。
为了确保配电网的安全运行和高效管理，对相关人员进行系统的培训显得尤为重要。
配网培训系统的分类培训大纲将在本文中详细介绍。
二、培训目的1. 了解配电网的基本概念和原理2. 掌握配电网的各个组成部分及其功能和作用3. 熟悉配电网的运行和管理流程4. 学习配网故障处理和应急措施5. 掌握配电网维护和改造技术三、培训内容1. 配电网基础知识- 电力系统概述- 配电网的分类和组成- 配电变电所的作用和结构- 配电线路及配电设备的介绍2. 配网的运行与管理- 配电网的运行模式和策略- 配电网的监控系统及其功能- 配网管理的法规和标准- 配网运行过程中的安全措施3. 配网故障处理与应急措施- 配电网故障的常见类型和原因- 故障定位和诊断技术- 应对配电网故障的应急措施- 事故处理的基本流程和方法4. 配电网维护和改造技术- 配电设备的巡检与维护- 配网工程的规划与设计- 配电网改造的方法和步骤- 配电网的保护与自动化四、培训方式1. 系统培训课程- 理论课程- 实践操作课程- 案例分析和讨论2. 培训材料- 书籍和资料- 视频教程和PPT- 案例分析和练习题3. 培训评估- 理论考试- 实践操作考核- 案例分析和小组讨论成绩五、培训效果评估与持续改进1. 培训效果评估方法- 培训后测评- 培训参访和问卷调查2. 培训效果分析与报告- 整理培训数据和评估结果- 总结培训的优缺点和不足3. 持续改进策略- 培训内容和形式的不断优化- 培训师资力量的提升- 学员反馈的及时调整六、结论通过配网培训系统分类培训大纲的设计，能够确保培训的系统性和全面性，使参与者能够全面掌握配分网运行和管理的理论知识和实践技能，为电力系统的安全和稳定运行提供了有力的人才支持。
同时，持续改进的策略也能够保障培训效果的提升和可持续发展。
配电网安全培训教材内容一、引言在现代社会中，电力已成为人们生活和生产中不可或缺的能源，而配电网作为电力供应的重要环节，其安全问题关系到人民群众的生命安全和财产安全。
为了提高人们的安全意识和应对紧急情况的能力，配电网安全培训教材应运而生。
本文将从基本知识、危险防范和应急处理等方面，详细介绍配电网安全培训教材的内容。
二、基本知识1. 配电网的概念和组成1.1 配电网的定义与作用1.2 配电网的组成部分2. 配电设备与器材的认识2.1 配电变压器2.2 配电线路2.3 配电开关设备2.4 配电自动化设备3. 配电网安全标准与规范3.1 国家相关标准与规范3.2 安全操作规程与流程三、危险防范1. 现场安全管理1.1 安全注意事项1.2 临时用电安全措施2. 安全用电常识2.1 用电环境的检测与评估2.2 安全用电的措施与方法3. 配电设备的维护与保养3.1 定期巡检与保养3.2 设备故障与处理四、应急处理1. 事故与故障处理1.1 配电线路故障处理1.2 配电设备事故应急措施2. 火灾与安全疏散2.1 常见火灾原因及防范2.2 火灾事故的应急处理2.3 安全疏散的流程与方法五、教材设计与使用1. 教学方法与工具的选择1.1 普及型演讲1.2 图文并茂的PPT演示1.3 视频与案例分析2. 适应不同群体的教学策略2.1 青少年群体的培训方法2.2 成年人员的培训策略3. 教材的评估与改进3.1 学员满意度调查3.2 教学效果评估与改进措施六、总结通过配电网安全培训教材的学习，人们能够全面了解配电网的基本知识，提高安全意识，防范危险，合理应对突发情况。
同时，教材设计和教学方法的合理运用，将提高培训效果，确保每个参与者的安全意识和应急处理能力得到有效的提升。
七、参考资料（注：本文所列资料仅作参考，具体的配电网安全培训教材内容还需根据实际需求进行详细编写）通过上述内容的讲解和培训，人们能够全面掌握配电网的安全知识和技能，提高自身的安全意识和防范能力。
配电知识培训计划一、培训目标通过本次培训，使参训人员掌握配电知识的基本原理、操作技能、安全规范，提高配电设备的正确使用和维护能力，减少事故发生，保障生产安全。
二、培训对象公司所有需要接触、操作配电设备的员工，特别是维修工、值班员等关键岗位人员。
三、培训内容1. 配电知识的基本原理1.1 配电系统的组成与结构1.2 配电设备的工作原理1.3 配电设备的分类与特点2. 配电设备的操作技能2.1 开关操作规程2.2 电源故障处理技巧2.3 配电设备的维护保养3. 配电设备的安全规范3.1 配电系统的安全标准3.2 配电设备的安全操作流程3.3 配电事故的应急处理四、培训方式1. 理论培训采用课堂讲授的形式，配合多媒体教学及案例分析，使参训人员了解配电知识的基本原理和操作技能。
2. 实际操作演练安排实际工作场所的模拟练习，由专业教师指导，让参训人员亲自操作配电设备，掌握安全规范及操作技巧。
3. 综合评估结合理论和实际操作，进行考试及现场演练评估，评定培训效果。
五、培训计划1. 第一阶段（理论培训）时间：2天内容：配电知识的基本原理2. 第二阶段（实际操作演练）时间：2天内容：配电设备的操作技能3. 第三阶段（综合评估）时间：1天内容：综合考试及实际操作评估六、培训考核1. 理论考核通过闭卷考试，考察参训人员对配电知识的掌握程度。
2. 实际操作考核考核参训人员实际操作配电设备的能力和安全规范的遵守程度。
3. 结业评定满分100分，成绩合格线为60分，未达到60分的人员需参加补考。
七、培训资源1. 培训教材提供配电知识的教材和参考资料，供参训人员学习。
2. 培训设备提供实际工作场所的模拟练习设备，保障实际操作演练的进行。
3. 师资力量邀请具有丰富经验的专业教师授课，保障培训质量。
八、培训总结本次培训旨在帮助公司所有接触、操作配电设备的员工更好地理解配电知识的基本原理、掌握操作技能和安全规范，以提高配电设备的正确使用和维护能力，减少事故发生，保障生产安全。
配电网新业务培训计划一、培训目的随着时代的发展，电力行业也在不断创新与改革，新的业务和技术层出不穷。
为了使配电网相关工作人员能够适应新的业务和技术要求，提高工作能力和水平，做好新业务的管理和运营工作，特制定此培训计划。
二、培训对象配电网相关工作人员，包括电力系统运维人员、技术工程师、设备检修人员、值班操作人员等。
三、培训内容1. 新业务介绍1.1 现代配电网的发展趋势1.2 新业务的定义和范围1.3 新业务的意义和作用2. 新技术应用2.1 智能化配电设备与系统2.2 新能源接入技术2.3 微电网与能源互联网技术3. 新业务管理3.1 新业务的管理体系3.2 新业务的运营与维护3.3 电力市场化运营模式4. 安全生产与应急处置4.1 配电设备安全操作规程4.2 新业务事故处理流程4.3 应急预案及演练四、培训方法1. 课堂授课采用专业老师进行讲解，结合实际案例分析，让学员充分理解新业务的相关知识和技术。
2. 实地考察安排学员到一线生产现场进行参观和学习，了解最新的配电设备和系统，加深对新技术应用的理解。
3. 案例分析通过案例分析，让学员在实际操作中学习如何应对各种情况，提高应对突发事件的能力。
五、培训时间安排为了最大程度的保证培训效果，安排培训时间不少于5天，可根据培训内容和实际情况适当延长时间。
六、培训师资1. 专业技术人员邀请电力系统领域的专业技术人员担任讲师，确保学员接受到最前沿的业务和技术知识。
2. 企业管理人员邀请公司相关领导和管理人员参与培训，从管理层面介绍新业务的管理方法和模式。
七、培训效果评估1. 知识考核培训结束后，对学员进行知识考核，通过考核合格者发放结业证书。
2. 实操检验安排学员在现场进行实操检验，检验学员掌握的新技术应用和实际操作能力。
八、培训后续1. 培训总结整理培训过程中的问题和反馈，进行总结，为下次培训提供参考。
2. 绩效考核对参加培训学员进行绩效考核，并与培训内容和效果进行对比，评估培训效果。
配电网业务基础培训简介配电网是将电力从高压电网中经过变压器变成适用于家庭和企业的低电压电力的系统。
本文将介绍配电网的基础知识和业务培训。
配电网的基础知识配电网的分类配电网根据电压等级的不同可以分为：1.高压配电网（交流35KV及以上）。
2.中压配电网（交流1KV至35KV）。
3.低压配电网（交流380V及以下，直流220V）。
配电网的组成配电网由以下部分组成：1.变电站：用于改变电压等级，连接高压电网和配电网。
2.高压开关设备：用于分离、联结和保护高压线路。
3.线路：用于把电力从变电站传输到用户。
4.低压开关设备：用于分离、联结和保护低压线路。
5.用户：消耗电力，需要安装计量设备计量用电量。
配电网的运行配电网按照供电方式可以分为以下两大类：1.单回路供电：即一条线路连接一个变电站，当该供电线路发生故障时，该线路上所有的用户将全部停电。
2.双回路供电：即两条线路连接一个变电站，当某一条线路发生故障时，能够立即转入另一条线路供电，保证用户不会停电。
配电网的业务培训配电线路及设备1.了解配电线路及设备的基本构成和类型。
2.掌握低压电网的接线方式和电流计量。
3.熟悉低压开关设备的使用和维护。
4.掌握变配电站的基本结构和原理。
安全知识1.掌握配电设备的安全操作规程和注意事项。
2.熟悉配电设备的紧急故障处理方法。
3.熟悉配电设备的维护和保养，包括消防安全等重要知识。
业务流程1.了解业务办理流程，具体业务包括用电报装、电费缴纳、电力服务等。
2.熟悉我公司的业务流程和服务标准，了解常见问题。
本文主要介绍了配电网的基础知识和业务培训。
了解配电网的基础知识，可以更好地理解配电网的运行和业务办理流程，掌握正确的使用和维护方法，保障电网的安全、稳定和可靠运行。
贾小卫、袁修东1. 电网基础电网模型：调度、运行方式GIS物理设备一次设备二次设备，自动化系统：SCADA，DSCADA，配网自动化，计量自动化（EAC，负控，远程集抄，复录仪，配变监测终端/配网仪）二遥（遥信、遥测、遥控）、设备台帐结构（功能位置）：区局变电站（间隔）馈线电房电缆电杆巡检地点结构：1.1. 变电站接线图主网：10kV以上电网；配网：10kV及以下电网;10kV 电房：公变房、开关房、综合房、高压室、专变房；变压器：公变、专变、农变；用户：高压用户：35kV 、110kV；中压用户：低压用户：1.2. 馈线接线图1.3. 三层四区将系统划分为生产大区和管理大区，其中生产大区又分为安全一区和安全二区，管理大区分为安全三区和四区。
安全一区和安全二区的区别在于是否参与对一次系统的控制，安全三区和安全四区的区别在于是否和internet 网相连。
2. 组织机构和职责电监会中电联国家电网公司：西北电网、华东电网、华中电网、华北电网、南方电网公司：广东、广西、贵州、海南、云南、超高压公司；广东省电网公司：超高压公司:广州供电局（主业单位）供电局本部局办公室市场部：营业部、客服中心；安监部：两票（第一种工作票、第二种工作票、操作票）规划部生技部工程部调度中心：国家调度中心、网调、省调、地调（调度中心）、区调（调度班）管发电厂输电部变电一部、变电二部用电服务公司：用户线路；区市局营业部配电部本部：管理；调度班运行班：维护；急修班：隔离故障、恢复送电；材料班供电所农电公司南方公司（辅业单位，外单位，三产）：工程和维护工作3. 配网生产基础业务3.1. 设备全生命周期管理配网生产：巡检：巡检地点维护、巡检计划、现场巡检（PDA）、统计；状态检修; 缺陷：缺陷单来源，消缺流程，现场消缺、消缺率统计；停电计划：计划停电、临时停电；划流程发布：配网日计划、通知到户；计划变更流程：变更工作内容、取消; 统计：取消率；执行准确性；两票：第一种工作票：停电、配合停电；第二种工作票：不停电工作；倒闸操作票：动火工作票；短语：辅助词；打印、回填调度班调度日志：交接班：操作记录：计划工作、转电操作；运行记录：故障保供电记录：错峰记录：拉闸限电/强制错峰、不拉闸限电/自觉错峰; 继保记录：定值调整；调度操作指令票：急修班：任务来源：客服/95598,急修接警；查线；急修日志：交接班一般故障记录：10kV故障记录：烧保险丝记录：低压线被盗记录：转电记录;运行班：班长日志；班组计划;安全活动记录：设备监管：功能位置、设备;4. 电子化移交（配电网异动）工程、资料/图形纠正、转电/运行方式变更工程：基建、大修技改、业扩工程、低压户表; 工程系统、营销系统一＞GIS系统5. 供电可靠性供电可靠性定义：指标：用户平均停电时间，供电可靠率99%；用户平均停电次数；用户累计停电次数；用户总户数：等效用户数；停电时间：等效停电时间；按供电负荷/装见容量中压可靠性低压可靠性；术语：用户定义（计量点）高压用户：35kV 、110kV ；中压用户：公变10kV 专变低压用户：停电性质：数据来源：用户基础数据、停电事件电子化信息化优化管理；可靠性预测：先算后停/用；停电计划安排；BI过程指标；接口：6. 快速复电JiraTestlink营配一体化（配网设备生产管理）全省推广，8 个系统供电可靠性（张信）快速复电（贾小卫、袁修东）杨苗苗、张少玲、吴志广、林培湛协同办公、RTX配网生产http://192.168.1.100:7100/gdpw/login.jsp 供电可靠性http://192.168.1.100:7001/rops/login.jsp。
一、电力系统介绍1.电力系统的构成2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能的环节。
配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应的控制保护设备组成。
低压入户是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。
配电网络是从变电站出线到配电变压设备之间的网络。
电压通常为 6～10千伏，城市多使用 10 千伏配电。
随着城市负荷密度加大，已开始采用 20 千伏配电方案。
配电线路按结构有架空线路和地下电缆。
农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。
二、线路建设1.线路建设的目的线路建设的目的就是将发电厂的电能通过架空或电缆线路、变电站等组合的系统传递给用电单位。
主网线路的主目的是将发电站的电力输送至变电站，再由变电站进行降压处理。
(由110kV、220kV、500kV降至10kV)。
配网线路的主要目的是从变电站将10kV送至居民区、工厂、商业区附近，再由杆上变、变电箱等设备将电压降至380V或220V，最后送至用户使用。
2.电网建设主要参与角色电网公司、设计院、施工单位、运检单位(电网网公司)。
3.配网线路建设流程配网线路的主要建设流程如下：①由国网公司作为甲方发起设计工作的招标。
②设计院中标后，开始进行线路设计，将设计成果提交给国网公司。
③国网公司确认设计成果后，发起施工的招标。
④施工单位中标后，开展建设工作。
完成建设后需要由国网公司根据设计进行验收。
⑤完成建设后，国网公司将线路移交给运检修单位进行维护。
三、设计工作的内容1.设计流程整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计。
理论上，上一阶段的设计成果通过审核之后才能够进入下一个设计阶段。
但对于配网工程来说，一般没有这么严格的要求。
可研阶段工作主要目标是确定方案的可行性、工作范围，一个比较大的作用是估算投资。
工作内容包括：选线&选址、初步勘察、线路路径图、取得协议。
初步阶段是整个设计构思基本形成的阶段，如设计原则确定、最佳路径的选择、杆塔基础形式的选择等。
这一阶段需要输出的内容有：线路路径图、平断面图、杆塔明细表。
施工图阶段的工作是将已明确的设计进行细化，相关设计成果将作为施工的依据。
对于架空线路，主要工作内容有：杆塔设计、金具设计、基础设计。
竣工图阶段的工作是将施工图的相关成果按照现场进行调整，将其作为工程资料的一部分存档。
在国网地区，国网公司要求：可研达到初设深度、初设达到施设深度、施设达到竣工图要求。
2.架空线路设计内容在配网设计领域，架空线路的设计内容相对简单，具体如下：①在平面地图上选择线路路径根据线路的起讫点在地图上选出一条较为经济的线路路径。
一般会通过卫片、地形图进行初步选线。
②根据选择路径对实地地形进行勘测在确认线路大致走向后，需要进行细致的测量。
一般由线路的主设人员、勘察人员、进行实地走线。
设计人员依据自己的工作经验判断在线路走廊范围内的哪些地物会对杆塔有影响，需要进来勘察。
例如：风偏点、附近公路、铁路边线、农田、经济作物林、房屋等。
配网工程中：可能不会测量所有的电杆，只会测量关键桩位的杆塔。
③依据勘测数据绘制平面图和平断面图配网工程中，一般只绘制平面图，只是山区或高差较大的线路才需绘制平断面图。
在平面图中，会在市政规划院、卫星地图、等高线图的基础上结合测量数据进行平面图及平断面图的绘制。
④根据地形数据在平面图和平断面图上选取杆位及杆型包括杆塔选型、材料选型，在选型中需要考虑的因素有：用电负荷、气象条件、地形条件、杆塔档距、导线型号等其他条件。
⑤选取适合的低压台区设备依据杆塔走向、地形等，绘制拉线、接地、基础、避雷器等相关设备。
⑥对各杆型用到的材料设备进行汇总；⑦统计工程的设计成果。
3.电缆线路设计内容电缆线路设计主要包含两块：电缆电气设计、电缆土建设计，主要内容分别为：①电缆电气设计电缆电气设计主要进行电缆路径、电气设备出线、进线等的规划，并进行发热、供电负荷等计算。
②电缆土建设计电缆土建设计主要包括管道的敷设、电缆井的布置。
电缆管道主要包含：直埋、排管、沟槽、隧道、桥架。
直埋敷设电缆敷设入地下壕沟中沿沟底铺有垫层和电缆上铺有覆盖层、且加设保护板再埋齐地坪的敷设方式。
排管敷设适用于地下管网较密、挖掘困难的城市主干道和次干道的路面上。
沟槽敷设沟槽敷设一般用于城区或城乡的主杆线路。
隧道敷设隧道敷设一般用于敷设多路电缆，隧道内部需要配置通风、照明、防火等设施，造价较高但是易于维护。
桥架敷设一般在室内的公共通道及楼层的进行安装。
4.配电电气设计内容配电电气工程主要包括电气一次设计、配电土建设计、配电接地、电气二次设计等，具体如下：①主接线设计电气一次系统为由发电机、送电线路、变压器、断路器等，发电、输电、变电、配电等设备组成的系统。
它们是电力系统的主体，其功能是将发电机所发出的电能，经过输变电设备，逐级降压送到配电系统，而后再由配电线路把电能分配到用户，系统接线图如下：②平面设计配电电气工程中，用户需依据工程主接线图、实际接线图及设备连接形式，形成电气的平面布置图（包含柜子放置）。
电工建构筑物总平面布置首先要满足电气主接线的要求，力求导线、电缆和交通运输线路短捷、通顺，避免迂回，尽可能减少交叉。
③土建设计配电工程中，土建设计主要存在以下两种情况：依据原始资料进行配电工程设计业主方提供的工程委托书及原始资料中，已经包含土建资料，此时只需依据土建完成电气工程设计即可。
完整的配电工程设计业主方提供的工程委托书及原始资料中，电力设计单位依据电气平面图进行土建设计。
④接地设计接地设计的主要作用保证安全运行，主要分类包括：安全接地、防雷接地、工作接地和屏蔽接地。
在配电设计流程，接地设计最常见两种情况：依据原始资料进行接地设计业主方提供的工程委托书及原始资料中，已经包括了主接地系统，此时配电接地可直接接入主接地系统中。
完整的接地设计设计单位根据工程情况，进行完整的接地设计。
⑤电气二次电气二次为电气一次设备的控制及保护装置，主要有端子排、继电保护、控制回路等。
四、架空线路知识介绍1.基本概念导线导线分为裸软导线、绝缘漆包线。
裸软导线通过空气绝缘，使用时必须保证足够的电气间隙，而绝缘漆包线则没有这种规则。
由于导线通电的时候会发热，电流越大，发热量越大。
故绝缘漆包线的单位载流密度要小于同等截面积的裸软导线。
导线分裂是为了避免导线爬电(电晕现象)，一般主网（高压情况下）中才会使用。
防雷线(地线)地线主要作用为防雷，需要布置在杆塔的最顶端。
对于OPGW(光纤复合架空地线)，还可以兼顾电力通信作用。
杆塔杆塔分为很多种，常见的有：水泥杆、角钢塔、钢管杆。
双联杆、三联杆为了增加杆的竖直方向上的荷载能力，将2根或3根电缆连接起来，共同承担横担上的竖直荷载。
适用于大档距的情况。
绝缘子绝缘子是绝缘子串的组成部分。
组要作用是隔离导线和杆塔塔身。
不同电压等级使用绝缘子片数是不一样的。
线夹线夹是位于绝缘子下方，用于连接导线和绝缘子串的一种连接金具。
分为耐张线夹/悬垂线夹/跳线线夹。
拉线拉线作用是为了弥补基础设计荷载或者杆塔设计荷载不够采取的一种辅助措施。
接地装置接地装置是将地线和大地相连接的装置。
间隔棒间隔棒是为了避免分裂导线在有风的情况下碰撞到一起的装置。
防振锤防振锤是为了避免导线振动的装置。
重锤重锤是为了避免大风工况下绝缘子受到横向张力影响，导致接线点与塔身间距不足的情况。
垂距/净空垂距是指地物到导线最低点的垂直距离。
净空是指地物到导线的最短距离。
水平档距水平档距是衡量杆塔横向风荷载的一个重要参数。
因为同一水平高度，其单位面积上的风压是相同的。
垂直档距垂直档距是衡量杆塔在竖直方向上荷载的一个重要参数。
对于直线杆，只需要一个垂直档距参数。
而对于耐张杆，则需要分别计算前视、后视垂直档距。
耐张段由2个耐张杆和耐张杆之间的直线杆构成的一段线路称之为耐张段。
耐张段是一个独立的受力系统。
前视/后视(大号侧/小号侧)前视方向：沿线路径前进的方向。
在平断面图中，就是x轴方向。
后视方向：沿线路路径后退的方向。
在平断面图中，就是负x轴方向。
大号侧：以杆塔为基准，前视方向。
小号侧：以杆塔为基准，后视方向。
不平衡张力杆塔在水平面上受到的张力。
按张力方向，分解为沿线路方向的纵向不平衡张力和横担方向的横向不平衡张力。
杆塔根开根开的意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上的杆与杆中心间距；铁塔根开是指塔腿与塔腿的之间距离。
输电线路铁塔根开是铁塔的两个基础间的距离，通常是角钢与角钢的距离或地角螺栓间的距离。
对角跟开为两对角基础间的距离。
弧垂对于水平架设的线路来说，导线相邻两个悬挂点之间的水平连线与导线最低点的垂直距离，称为弧垂或弛度。
柱上电缆头架线与电缆连接处的杆塔类型。
工况设备在和其动作有直接关系的条件下的工作状态。
典型气象区为使线路设计、部件的制造统一化、标准化，综合分析了我国各地历年气象记录资料，归纳制定了7个气象区，各区除最高温度一致外，最低温度、最大风速、导线覆冰均有较大差别。
其中：最大风速系指离地面10m高，10年一遇的10min平均最大值。
弯矩弯矩是受力构件截面上的内力矩的一种。
计算公式M=θEI/L,θ转角，EI转动刚度，L杆件的有效计算长度。
根开根开的意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上的杆与杆中心间距；铁塔根开是指塔腿与塔腿的之间距离。
输电线路铁塔根开是铁塔的两个基础间的距离，通常是角钢与角钢的距离或地角螺栓间的距离。
对角跟开为两对角基础间的距离。
呼高呼高是指杆塔上的最下层导线悬挂点到杆塔脚地面点的垂直距离。
杆稍径/杆根径/锥度/等径杆/锥形杆杆稍径是杆顶部的直径杆根径是杆底部的直径锥度是指圆锥的底面直径与锥体高度之比，如果是圆台，则为上、下两底圆的直径差与锥台高度之比值。
预应力/钢筋混凝土杆/预应力杆预应力是为了改善结构服役表现，在施工期间给结构预先施加的压应力，结构服役期间预加压应力可全部或部分抵消荷载导致的拉应力，避免结构破坏。
常用于混凝土结构，是在混凝土结构承受荷载之前，预先对其施加压力，使其在外荷载作用时的受拉区混凝土内力产生压应力，用以抵消或减小外荷载产生的拉应力，使结构在正常使用的情况下不产生裂缝或者裂得比较晚。
钢筋混凝土杆：钢筋混凝土杆的混凝土和钢筋粘结牢固，且二者具有几乎相等的温度膨胀系数，不致因膨胀不等产生温度应力而破坏。
当电杆受弯时，混凝土受压而钢筋受拉。
混凝土叉是钢筋的防锈保护层，所以钢筋混凝土是制造电杆的好材料。
预应力混凝土电杆：是在电杆浇铸时将钢筋施行预拉，使混凝土在承载前就受到一个预压应力，当电杆承载时，受拉区的混凝土所受的拉应力与此预压应力部分抵消而不致产生裂缝。
