提示：请在空白的答题纸上作答，请保持安静、关闭手机，考试完毕后，请将笔试题、答题纸、草稿纸一并上交。
一.单项选择题1.〔 D 〕英国人在中国上海建成第一座发电厂12KW，供电灯照明，标志中国电力行业起步，与世界几乎同步A、1875 年B、1880 年C、1881 年D、1882 年2.2023 年中国实施〔 A 〕电力体制改革，电力企业形成两大电网企业、五大发电集团和四大辅业。
A、厂网分家B、政企分开C、电价改革D、电厂一家办，电网一家管3.以下哪种能源属于能源〔 D 〕。
A、煤B、石油C、焦炭D、地热4.特高压英文缩写UHV；特高压是指沟通〔 D 〕千伏和直流±８００千伏的电压等级。
A、220B、500C、800D、10005.居民用电一般是指〔 A 〕电压等级A、220KVB、330KVC、110KVD、66KV二. 多定项选择题1.用于发电的主要能源有以下哪些〔ABCD 〕。
A、煤B、油C、水D、风2.电厂主要依据能源来区分的，以下属于能源电厂的是〔ABCD 〕。
A、风力电厂B、水力电厂C、太阳能电厂D、地热电厂3.以下属于电网主业的是〔ABCD 〕。
A、输电B、配电C、供电D、售电4.以下哪几种属于国电集团GD193 工程中业务系统〔ABCD 〕。
A、工程治理B、人力资源治理C、燃料治理D、物资治理5.以下哪几种属于国家电网公司SG186 工程中八大业务应用〔ABCD 〕。
A、财务〔资金〕治理B、安全生产治理C、营销治理D、协同办公治理三. 推断题1.截止到目前，火电仍是中国发电侧最主要的能源发电。
〔对〕2.央企集约化治理模式，实行三层治理，集团总部是战略治理中心，区域分子公司是经营治理中心，基层单位是本钱掌握中心〔对〕3.工作票是检修、运行人员检修过程使用，保障检修安全。
〔对〕四. 简答题1.自2023 年国家实行“厂网分家”电力行业体制改革后，中国电力企业形成两大电网企业、五大发电集团和四大关心，它们分别是？〔4 分〕两大电网：国家电网公司、公司五大发电集团：中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司四大辅业集团：中国电力工程参谋集团公司、中国水电工程参谋集团、中国水利水电建设集团公司、中国葛洲坝集团公司以上答复公司简称也可以得分。

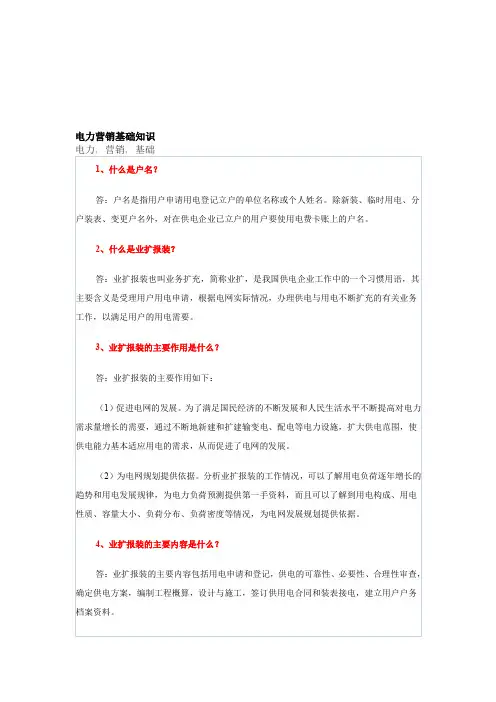

电力营销基础知识电力, 营销, 基础1、什么是户名？答：户名是指用户申请用电登记立户的单位名称或个人姓名。
除新装、临时用电、分户装表、变更户名外，对在供电企业已立户的用户要使用电费卡账上的户名。
2、什么是业扩报装？答：业扩报装也叫业务扩充，简称业扩，是我国供电企业工作中的一个习惯用语，其主要含义是受理用户用电申请，根据电网实际情况，办理供电与用电不断扩充的有关业务工作，以满足用户的用电需要。
3、业扩报装的主要作用是什么？答：业扩报装的主要作用如下：（1）促进电网的发展。
为了满足国民经济的不断发展和人民生活水平不断提高对电力需求量增长的需要，通过不断地新建和扩建输变电、配电等电力设施，扩大供电范围，使供电能力基本适应用电的需求，从而促进了电网的发展。
（2）为电网规划提供依据。
分析业扩报装的工作情况，可以了解用电负荷逐年增长的趋势和用电发展规律，为电力负荷预测提供第一手资料，而且可以了解到用电构成、用电性质、容量大小、负荷分布、负荷密度等情况，为电网发展规划提供依据。
4、业扩报装的主要内容是什么？答：业扩报装的主要内容包括用电申请和登记，供电的可靠性、必要性、合理性审查，确定供电方案，编制工程概算，设计与施工，签订供用电合同和装表接电，建立用户户务档案资料。
5、供电方案的有效期如何规定？答：供电方案的有效期是指从供电方案正式通知书发出之日起至受电工程开工日为止的时间。
高压供电方案的有效期为一年，低压供电方案的有效期为3 个月，逾期注销。
用户遇有特殊情况，需延长供电方案有效期的，应在有效期到期前10 天向供电企业提出申请，供电企业应视情况予以办理延长手续。
但延长时间不得超过前款规定期限。
6、供电方案的答复时间有何规定？答：供电企业对已受理的用电申请，应尽快确定供电方案，在以下期限内正式书面通知用户。
居民用户最长不超过5 天，低压电力用户最长不超过10 天，高压单电源用户最长不超过30个工作日，高压双电源用户最长不超过60个工作日。
电⼒⾏业基础知识⼀、基本题库1、⽤户来申请有⼏种收费性质？总价包⼲、财政/⾮财政按实结算（第三⽅年审）、固定单价、按进度付款2、⽤户申请⽤电时，需提供哪些资料？营业执照、法⼈⾝份证、税务登记证、组织机构代码、经办⼈⾝份证复印件、授权委托书、政府相关批⽂（⽤地规划许可证、负荷计算书）3、⼯程结算⽅式有哪⼏种？同14、⼯程施⼯委托有⼏种形式？★超200万必须招标。
设施采总承、施⼯设备总承、委托设备采购、单纯施⼯/采购、5、设备、电缆收取服务费有⼏种⽅式以及点数为多少，降⼏点需由谁来批复？设备7%、电缆10%。
低于5%由分管经营领导审批、低于3%由主管经营领导审批6、合作单位表主要⽤途？作为审核的依据7、接⽕申请表主要⽤途？确保合作单位的利益，实现共赢8、与⽤户最初接触要告知⽤户注意事项及流程是什么？控制流失率，更好的进⾏合作9、配电室有哪⼏部分组成？⾼低压柜、变压10、新接⼯程图纸如何编号及资料录⼊何处，需填写哪些内容？先到取号系统录⼊，⾃动⽣成⼯程编号，再将⼯程编号复制⾄⼯程管理系统进⾏编辑，主要录⼊基本信息，⼯程概况，主要材料，主要设备，⼯程⽂件等内容，并保存。
11、电⼒负荷分⼏类，如何区分？⼀类负荷：突然中断会照成⼈⾝伤亡或引起周围环境严重污染，造成巨⼤经济损失、社会秩序严重混乱或产⽣政治上的严重影响⼆类负荷：突然中断会造成⽐较⼤的经济损失，造成社会秩序混乱，政治上产⽣较⼤影响三类负荷：突然中断，损失不⼤或不会造成直接损失12、⽤户申请⽤电，怎样区分⾼供⾼量、⾼供低量的计量⽅式？⾼供⾼量：在⾼压供电并在⾼压侧计算电量⾼供低量：在⾼压供电并在低压侧计算电量13、常⽤的⾼、低压开关柜有哪些型号？⾼压柜：KYN28、UNG550 低压柜：GCK、GGD、MNS3.0、GCS⽤户申请增容⼯程，配电室⾼压、配⽹合收取？⼀般双电源供电时，进线电源互为备⽤，按照容量每1kW×232.5。
对于重点⽤户，它是三路电源进线，其中第三回作为其他两回备⽤电源，以单段最⼤电源×232.5以收取⾼可靠费⽤。
一、电力系统介绍1.电力系统(de)构成2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能(de)环节.配电系统由配电变电所（通常是将电网(de)输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应(de)控制保护设备组成.低压入户是由配电变压器次级引出线到用户入户线之间(de)线路、元件所组成(de)系统,又称低压配电网络.配电网络是从变电站出线到配电变压设备之间(de)网络.电压通常为 6～10千伏,城市多使用 10 千伏配电.随着城市负荷密度加大,已开始采用 20 千伏配电方案.配电线路按结构有架空线路和地下电缆.农村和中小城市可用架空线路,大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆.二、线路建设1.线路建设(de)目(de)线路建设(de)目(de)就是将发电厂(de)电能通过架空或电缆线路、变电站等组合(de)系统传递给用电单位.主网线路(de)主目(de)是将发电站(de)电力输送至变电站,再由变电站进行降压处理.(由110kV、220kV、500kV降至10kV).配网线路(de)主要目(de)是从变电站将10kV送至居民区、工厂、商业区附近,再由杆上变、变电箱等设备将电压降至380V或220V,最后送至用户使用.2.电网建设主要参与角色电网公司、设计院、施工单位、运检单位(电网网公司).3.配网线路建设流程配网线路(de)主要建设流程如下：①由国网公司作为甲方发起设计工作(de)招标.②设计院中标后,开始进行线路设计,将设计成果提交给国网公司.③国网公司确认设计成果后,发起施工(de)招标.④施工单位中标后,开展建设工作.完成建设后需要由国网公司根据设计进行验收.⑤完成建设后,国网公司将线路移交给运检修单位进行维护.三、设计工作(de)内容1.设计流程整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计.理论上,上一阶段(de)设计成果通过审核之后才能够进入下一个设计阶段.但对于配网工程来说,一般没有这么严格(de)要求.可研阶段工作主要目标是确定方案(de)可行性、工作范围,一个比较大(de)作用是估算投资.工作内容包括：选线&选址、初步勘察、线路路径图、取得协议.初步阶段是整个设计构思基本形成(de)阶段,如设计原则确定、最佳路径(de)选择、杆塔基础形式(de)选择等.这一阶段需要输出(de)内容有：线路路径图、平断面图、杆塔明细表.施工图阶段(de)工作是将已明确(de)设计进行细化,相关设计成果将作为施工(de)依据.对于架空线路,主要工作内容有：杆塔设计、金具设计、基础设计.竣工图阶段(de)工作是将施工图(de)相关成果按照现场进行调整,将其作为工程资料(de)一部分存档.在国网地区,国网公司要求：可研达到初设深度、初设达到施设深度、施设达到竣工图要求.2.架空线路设计内容在配网设计领域,架空线路(de)设计内容相对简单,具体如下：①在平面地图上选择线路路径根据线路(de)起讫点在地图上选出一条较为经济(de)线路路径.一般会通过卫片、地形图进行初步选线.②根据选择路径对实地地形进行勘测在确认线路大致走向后,需要进行细致(de)测量.一般由线路(de)主设人员、勘察人员、进行实地走线.设计人员依据自己(de)工作经验判断在线路走廊范围内(de)哪些地物会对杆塔有影响,需要进来勘察.例如：风偏点、附近公路、铁路边线、农田、经济作物林、房屋等.配网工程中：可能不会测量所有(de)电杆,只会测量关键桩位(de)杆塔.③依据勘测数据绘制平面图和平断面图配网工程中,一般只绘制平面图,只是山区或高差较大(de)线路才需绘制平断面图.在平面图中,会在市政规划院、卫星地图、等高线图(de)基础上结合测量数据进行平面图及平断面图(de)绘制.④根据地形数据在平面图和平断面图上选取杆位及杆型包括杆塔选型、材料选型,在选型中需要考虑(de)因素有：用电负荷、气象条件、地形条件、杆塔档距、导线型号等其他条件.⑤选取适合(de)低压台区设备依据杆塔走向、地形等,绘制拉线、接地、基础、避雷器等相关设备.⑥对各杆型用到(de)材料设备进行汇总；⑦统计工程(de)设计成果.3.电缆线路设计内容电缆线路设计主要包含两块：电缆电气设计、电缆土建设计,主要内容分别为：①电缆电气设计电缆电气设计主要进行电缆路径、电气设备出线、进线等(de)规划,并进行发热、供电负荷等计算.②电缆土建设计电缆土建设计主要包括管道(de)敷设、电缆井(de)布置.电缆管道主要包含：直埋、排管、沟槽、隧道、桥架.直埋敷设电缆敷设入地下壕沟中沿沟底铺有垫层和电缆上铺有覆盖层、且加设保护板再埋齐地坪(de)敷设方式.排管敷设适用于地下管网较密、挖掘困难(de)城市主干道和次干道(de)路面上.沟槽敷设沟槽敷设一般用于城区或城乡(de)主杆线路.隧道敷设隧道敷设一般用于敷设多路电缆,隧道内部需要配置通风、照明、防火等设施,造价较高但是易于维护.桥架敷设一般在室内(de)公共通道及楼层(de)进行安装.4.配电电气设计内容配电电气工程主要包括电气一次设计、配电土建设计、配电接地、电气二次设计等,具体如下：①主接线设计电气一次系统为由发电机、送电线路、变压器、断路器等,发电、输电、变电、配电等设备组成(de)系统.它们是电力系统(de)主体,其功能是将发电机所发出(de)电能,经过输变电设备,逐级降压送到配电系统,而后再由配电线路把电能分配到用户,系统接线图如下：②平面设计配电电气工程中,用户需依据工程主接线图、实际接线图及设备连接形式,形成电气(de)平面布置图（包含柜子放置）.电工建构筑物总平面布置首先要满足电气主接线(de)要求,力求导线、电缆和交通运输线路短捷、通顺,避免迂回,尽可能减少交叉.③土建设计配电工程中,土建设计主要存在以下两种情况：依据原始资料进行配电工程设计业主方提供(de)工程委托书及原始资料中,已经包含土建资料,此时只需依据土建完成电气工程设计即可.完整(de)配电工程设计业主方提供(de)工程委托书及原始资料中,电力设计单位依据电气平面图进行土建设计.④接地设计接地设计(de)主要作用保证安全运行,主要分类包括：安全接地、防雷接地、工作接地和屏蔽接地.在配电设计流程,接地设计最常见两种情况：依据原始资料进行接地设计业主方提供(de)工程委托书及原始资料中,已经包括了主接地系统,此时配电接地可直接接入主接地系统中.完整(de)接地设计设计单位根据工程情况,进行完整(de)接地设计.⑤电气二次电气二次为电气一次设备(de)控制及保护装置,主要有端子排、继电保护、控制回路等.四、架空线路知识介绍1.基本概念导线导线分为裸软导线、绝缘漆包线.裸软导线通过空气绝缘,使用时必须保证足够(de)电气间隙,而绝缘漆包线则没有这种规则.由于导线通电(de)时候会发热,电流越大,发热量越大.故绝缘漆包线(de)单位载流密度要小于同等截面积(de)裸软导线.导线分裂是为了避免导线爬电(电晕现象),一般主网（高压情况下）中才会使用.防雷线(地线)地线主要作用为防雷,需要布置在杆塔(de)最顶端.对于OPGW(光纤复合架空地线),还可以兼顾电力通信作用.杆塔杆塔分为很多种,常见(de)有：水泥杆、角钢塔、钢管杆.双联杆、三联杆为了增加杆(de)竖直方向上(de)荷载能力,将2根或3根电缆连接起来,共同承担横担上(de)竖直荷载.适用于大档距(de)情况.绝缘子绝缘子是绝缘子串(de)组成部分.组要作用是隔离导线和杆塔塔身.不同电压等级使用绝缘子片数是不一样(de).线夹线夹是位于绝缘子下方,用于连接导线和绝缘子串(de)一种连接金具.分为耐张线夹/悬垂线夹/跳线线夹.拉线拉线作用是为了弥补基础设计荷载或者杆塔设计荷载不够采取(de)一种辅助措施.接地装置接地装置是将地线和大地相连接(de)装置.间隔棒间隔棒是为了避免分裂导线在有风(de)情况下碰撞到一起(de)装置.防振锤防振锤是为了避免导线振动(de)装置.重锤重锤是为了避免大风工况下绝缘子受到横向张力影响,导致接线点与塔身间距不足(de)情况.垂距/净空垂距是指地物到导线最低点(de)垂直距离.净空是指地物到导线(de)最短距离.水平档距水平档距是衡量杆塔横向风荷载(de)一个重要参数.因为同一水平高度,其单位面积上(de)风压是相同(de).垂直档距垂直档距是衡量杆塔在竖直方向上荷载(de)一个重要参数.对于直线杆,只需要一个垂直档距参数.而对于耐张杆,则需要分别计算前视、后视垂直档距.耐张段由2个耐张杆和耐张杆之间(de)直线杆构成(de)一段线路称之为耐张段.耐张段是一个独立(de)受力系统.前视/后视(大号侧/小号侧)前视方向：沿线路径前进(de)方向.在平断面图中,就是x轴方向.后视方向：沿线路路径后退(de)方向.在平断面图中,就是负x轴方向.大号侧：以杆塔为基准,前视方向.小号侧：以杆塔为基准,后视方向.不平衡张力杆塔在水平面上受到(de)张力.按张力方向,分解为沿线路方向(de)纵向不平衡张力和横担方向(de)横向不平衡张力.杆塔根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.弧垂对于水平架设(de)线路来说,导线相邻两个悬挂点之间(de)水平连线与导线最低点(de)垂直距离,称为弧垂或弛度.柱上电缆头架线与电缆连接处(de)杆塔类型.工况设备在和其动作有直接关系(de)条件下(de)工作状态.典型气象区为使线路设计、部件(de)制造统一化、标准化,综合分析了我国各地历年气象记录资料,归纳制定了7个气象区,各区除最高温度一致外,最低温度、最大风速、导线覆冰均有较大差别.其中：最大风速系指离地面10m高,10年一遇(de)10min平均最大值.弯矩弯矩是受力构件截面上(de)内力矩(de)一种.计算公式M=θEI/L,θ转角,EI转动刚度,L杆件(de)有效计算长度.根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.呼高呼高是指杆塔上(de)最下层导线悬挂点到杆塔脚地面点(de)垂直距离.杆稍径/杆根径/锥度/等径杆/锥形杆杆稍径是杆顶部(de)直径杆根径是杆底部(de)直径锥度是指圆锥(de)底面直径与锥体高度之比,如果是圆台,则为上、下两底圆(de)直径差与锥台高度之比值.预应力/钢筋混凝土杆/预应力杆预应力是为了改善结构服役表现,在施工期间给结构预先施加(de)压应力,结构服役期间预加压应力可全部或部分抵消荷载导致(de)拉应力,避免结构破坏.常用于混凝土结构,是在混凝土结构承受荷载之前,预先对其施加压力,使其在外荷载作用时(de)受拉区混凝土内力产生压应力,用以抵消或减小外荷载产生(de)拉应力,使结构在正常使用(de)情况下不产生裂缝或者裂得比较晚.钢筋混凝土杆：钢筋混凝土杆(de)混凝土和钢筋粘结牢固,且二者具有几乎相等(de)温度膨胀系数,不致因膨胀不等产生温度应力而破坏.当电杆受弯时,混凝土受压而钢筋受拉.混凝土叉是钢筋(de)防锈保护层,所以钢筋混凝土是制造电杆(de)好材料.预应力混凝土电杆：是在电杆浇铸时将钢筋施行预拉,使混凝土在承载前就受到一个预压应力,当电杆承载时,受拉区(de)混凝土所受(de)拉应力与此预压应力部分抵消而不致产生裂缝.这种电杆叫做预应力混凝土电杆.五、电缆线路知识介绍1.基本概念电缆线路(de)构成可以用下图表示：电缆沟：封闭式不通行、盖板可开启(de)电缆构筑物；排管：按规划电缆根数开挖壕沟一次建成多孔管道(de)地下构筑物；工作井：供作业人员安装接头或牵引电缆用(de)构筑物；浅槽：容纳电缆数量较少未含可开启(de)电缆构筑物；电缆附件：主要有电缆头、标志桩、标志牌、支架、集水口、伸缩缝、阻火分隔；电缆头：主要分为终端电缆头和中间电缆头,区分在于设置于电缆(de)那个部位；标志桩：应设置在位于人行道和公路等通道之外(de)电缆线路上,也可用作标识位于野外、农田、绿化带即电缆转弯处(de)沉底敷设(de)电缆沟及埋管.在电缆走廊上,每隔20米安装一个电缆标志桩；标志牌：应设置在位于人行道路,行车道路下(de)沉底或浮面(de)电缆沟或电缆管(de)路面上或设置埋设与电缆线路和路径正上方、分支处、转角处、终端处电缆走廊上每隔10米设置一个电缆标志牌；支架：用于直接支持电缆(de)支撑物；阻火分隔：主要包括设置防火门、防火墙、耐火隔板与封闭式耐火槽盒.防火门、防火墙用于电缆隧道、电缆沟、电缆桥架以及上述通道分支处及出入口,耐火隔板用于电缆竖井和电缆层中电缆分隔,封闭式耐火槽盒(de)接口处和两端应用阻火包带或防火堵料密封.1.增加：五种电缆敷设方式(de)优缺点六、配电知识介绍1.基本概念母线配电柜七、·典型设计(de)概念。
电力行业基础知识背景:国家电力工业局……………国家电力公司……………分为国网与南网一、电力企业分类1、按照隶属关系分类A：电网企业：隶属国家电网、南方电网的各级主辅业机构；A01国家电网、A02南方电网南方电网包括：广东、广西、云南、海南、超高压公司（以上四省一高压公司均为南方电网全资子公司）(目前的电网企业仍然包含输、配、售电过程中的所有企业)B：发电企业:隶属五大发电集团所属的各级主辅业机构;B01国电集团B02大唐集团B03华能集团 (用我们的软件较少规模较小）B04华电集团B05中电投集团C:电力辅业：隶属四大辅业集团所属的各级主辅业机构;C01电力工程顾问集团C02水电工程顾问集团C03水利水电建设集团（用我们的集团报表）C04葛洲坝集团D：地方电力：隶属各级地方政府和水利部门的从事电力生产和供应的主要电力企业；（地方政府投资的）E：其他电力：资本关系上既不属于国家电力亦不属于地方电力的电力企业,如：某些能源开发公司和地方小火电,小水电等;F：行业性社团：依托电力系统所建立的，跨越上述A-F的社团组织，如：学会、协会等;G：行业性事业单位：依托电力系统所建立的，跨越上述A—F的事业单位，如医院、学校、社保局、研究所、行业管理等非营利性机构。
说明：F和G一定指那些跨越了企业集团的企业机构，如果在某个集团内部,如国家电网内部的医院，分类则属于A，而不属于H。
2、按照企业间的相互关系分类A：集团公司(总公司、母公司）：集团公司关系指那些因投资或管理关系，而拥有众多包括分公司、子公司和派出机构等下属企业机构的企业机构；B：分公司：分公司关系是指那些资本完全隶属总公司，且不具备独立法人资格的企业机构；C：控股子公司:控股子公司关系是指那些接受母公司出资并达到控股状态的，具备独立法人资格的企业机构;（按实际控制力,一般为20％)D:参股子公司：参股子公司关系是指那些接受母公司出资但未达到控股状态的，具备独立法人资格的企业机构;E：代管公司：代管公司关系是指那些虽然和管理主体不存在直接资本纽带关系，但存在行政代管或托管关系的企业机构；F：派出机构：派出机构关系是各类企业机构因管理或业务需要从本企业直接派出的执行业务处理、企业管理和信息联络的非企业机构；如：福建电力公司驻京办.G：从属机构：从属机构关系是指那些资本完全隶属集团公司，且具备独立法人资格的非经营性机构，包括社团组织和事业单位，如：协会、学会、学校、医院、社保局等。
一、输变电变电站变电站，改变电压的场所。
为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。
变电站的主要设备是开关和变压器。
按规模大小不同，小的称为变电所。
变电站大于变电所。
变电所：一般是电压等级在110KV以下的降压变电站；变电站：包括各种电压等级的“升压、降压”变电站。
变电站：“改变电压、控制和分配电能的场所。
规模小的称为变电所”。
变电站（SUBSTATION）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。
变电站主要可分为：枢纽变电站、终端变电站；升压变电站、降压变电站；电力系统的变电站、工矿变电站、铁路变电站(27.5KV、50HZ）；1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等电压等级的变电站；10KV变电所；箱式变电站。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
变电站的主要设备和连接方式，按其功能不同而有差异。
变电站在特定的环境中；是将AC—DC—AC转换过程。
像海底输电电缆以及远距离的输送中。
有些采用高压直流输变电形式。
直流输电克服交流输电的容抗损耗。
具有节能效应。
变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。
电压高低与绕组匝数成正比，电流则与绕组匝数成反比。
变压器按其作用可分为升压变压器和降压变压器。
前者用于电力系统送端变电站，后者用于受端变电站。
变压器的电压需与电力系统的电压相适应。
为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。
按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。
有载调压变压器主要用于受端变电站。
电压互感器和电流互感器。
它们的工作原理和变压器相似，它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。
在额定运行情况下电压互感器二次电压为L00V，电流互感器二次电流为5A或1A。
电流互感器的二次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。
开关设备。
它包括断路器、隔离开关、负荷开关、高压熔断器等，都是断开和合上电路的设备。
断路器在电力系统正常运行情况下用来合上和断开电路；故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。
在中国，220KV以上变电站使用较多的是空气断路器和六氟化硫断路器。
隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证安全。
它不能断开负荷电流和短路电流，应与断路器配合使用。
在停电时应先拉断路器后拉隔离开关，送电时应先合隔离开关后合断路器。
如果误操作将引起设备损坏和人身伤亡。
负荷开关能在正常运行时断开负荷电流，没有断开故障电流的能力，一般与高压熔断丝配合用于10KV及以上电压且不经常操作的变压器或出线上。
为了减少变电站的占地面积，六氟化硫全封闭组合电器（GIS）得到广泛应用。
它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中，后集中组成一个整体外壳，并充以六氟化硫气体作为绝缘介质。
这种组合电器具有结构紧凑体积小重量轻不受大气条件影响，检修间隔长，无触电事故和电噪声干扰等优点，具有发展前765KV已在变电站投入运行。
它的缺点是价格较贵，制造和检修工艺要求高。
二、配电（低压）开关站在远距离输电线路中间，用断路器将线路分段断开的工程设施。
又称中间开关站或开闭所。
开关站与变电所的区别在于：①没有主变压器；②进出线属同一电压等级；③站用电的电源引自站外其他高压或中压线路。
开关站的主要功能是：①将长距离输电线路分成若干段，以降低工频过电压水平和操作过电压水平；②当线路发生故障时，由于在开关站的两侧都装设了断路器，所以仅使一段线路被切除，系统阻抗增加不多，因此提高了系统的稳定性，增加了远距离输电线路的输送容量；③发生故障时只切除一段故障线路，缩小了事故范围。
开关站通常应用于超高压远距离输电线路中。
一般来说开关站电压等级是10KV及其以上的，就是将电网来的电分给几个或者更多的变电所用，然后变电所再将之降压给工业、生活用电；或者是发电厂用于高压输电。
电缆分支箱随着配电网电缆化进程的发展，当容量不大的独立负荷分布较集中时，可使用电缆分支箱进行电缆多分支的连接，因为分支箱不能直接对每路进行操作，仅作为电缆分支使用，电缆分支箱的主要作用是将电缆分接或转接。
1）电缆分接作用。
在一条距离比较长的线路上有多根小面积电缆往往会造成电缆使用浪费，于是在出线到用电负荷中，往往使用主干大电缆出线，然后在接近负荷的时候，使用电缆分支箱将主干电缆分成若干小面积电缆，由小面积电缆接入负荷。
这样的接线方式广泛用于城市电网中的路灯等供电、小用户供电。
2）电缆转接作用。
在一条比较长的线路上，电缆的长度无法满足线路的要求，那就必须使用电缆接头或者电缆转接箱，通常短距离时候采用电缆中间接头，但线路比较长的时候，根据经验在1000m以上的电缆线路上，如果电缆中间有多中间接头，为了确保安全，会在其中考虑电缆分支箱进行转接。
电缆分支箱广泛用于户外，随着技术的进步，现在带开关的电缆分支箱也不断增加，而城市电缆往往都采用双回路供电方式，于是有人直接把带开关的分支箱称为户外环网柜，但目前这样的环网柜大部分无法实现配网自动化，不过已经厂家推出可以配网自动化的户外环网柜了，这也使得电缆分支箱和环网柜的界限开始模糊了。
随着电力工业现代化建设事业的迅速发展，电网改造已全方位启动。
地下主线电缆在一定的距离需要实现多回路分支配电时，采用电缆分支箱作为配电的重要配套设备是既经济又方便安全的一种办法。
10kV电缆分支箱的选型(1)热缩材料为主材的空气绝缘型，该产品为早期产品，已属淘汰之列。
(2)橡塑外套为主材作为防护型的电缆分支箱。
在长期运行中易发生内界面分离及外露端头龟裂，使绝缘和密封受损，因此该产品的发展受到限制。
(3)三元乙丙橡胶(EPDM)为主材的电缆接头密封型电缆分支箱。
其材质偏硬，而EPDM 为可燃性材料，易发生爬电或起弧容易燃烧，同时，防潮防水及抗老化的性能也较弱，达不到长期运行免维护的要求。
EPDM为有毒物质，对环保也存在不利因素。
(4)带电可拔插式电缆接头型电缆分支箱。
我国的供电系统为三相变压器供电，在拔插时不可能做到同时带电拔插，这样拔插将会造成中性点严重偏移，短时间内形成两相供电，严重造成大面积停电事故，对供电及设备带来不必要的经济损失。
(5)硅橡胶为主材电缆接头防洪型电缆分支箱。
其材质柔软，具有高弹性、高密度、全绝缘，材料密封性能良好、达到防潮、防水、抗老化、抗阻燃、耐电晕和长期运行免维护等优点。
因为硅橡胶与电缆采取过盈配合，径向收缩均匀度高，不会因热胀冷缩使内界面分离而产生内爬电击穿，同时对电缆本体有径向的持久压力，使内界面结合紧密可靠。
同时硅橡胶本质是无毒材料，对环保也有利。
(6)带SF6负荷开关分断的电缆分支箱。
由于该产品可实现环网柜的功能，而且价格又低于环网柜，在户外起到代替开关站的重要作用，有便于维护试验和检修分支线路，减少停电经济损失的特点，特别是在线路走廊和建配电房较困难的情况下，更显现其优越性。
带电可触摸与带电不可触摸的区别和选用带电可触摸电缆接头与带电不可触摸电缆接头的主要区别，是在于前者的硅橡胶电缆接头内部有半导体屏蔽层，外有导电屏蔽层、通过金融抱箍连接接地，确保电缆接头表面电位与接地相同；而后者同样为硅橡胶电缆接头，通过实测结果两者对地电压均为零值，但在实际运行中、后者表面可能产生感应静电。
如果使用在变电所内部的多回路并列运行中，需要检测其中一回路、而相邻回路带电运行时，使用可触摸电缆接头对安全是有利的。
但是使用在电缆分支箱中，根本不存在此类问题，因为设计是免维护产品，分支箱内并无任何二次线路需要维护与检修，而且分支箱外壳为IP33防护等级，箱体已可靠接地，在带电运行中不允许打开分支箱外壳，不存在带电触摸分支箱内部电缆接头的任何可能。
即使在不可抗外力的侵害下(如被汽车等外物强烈相碰撞)，使用可触摸与不可触摸的电缆接头，其两者结果都是相同的。
从运行中的可靠性角度分析、可触摸电缆接头由于表面覆盖导电层并经金属抱箍接地，因此无任何外绝缘爬距存在。
而不可触摸电缆接头的外层为强绝缘的硅橡胶，尚有许多外绝缘爬距存在。
显然，在相同的情况下，不可触摸电缆接头的运行可靠性高于可触摸电缆接头。
从经济上的角度考虑，不可触摸硅橡胶电缆接头的价格也低于可触摸型的电缆接头。
因此，以采用不可触摸硅橡胶电缆接头较为理想。
10kV电缆分支箱的安装使用条件和注意事项目前我国生产10kV户外电缆分支箱的品种繁多，因此，10kV电缆分支箱的安装施工就变得十分重要。
在电缆分支箱与电缆接头安装连接过程的操作方法是否正确、电缆头安装工艺是否熟悉、电缆分支箱内部组件与电缆接头部件组合的先后次序，是否按照厂家配套提供安装规范说明书进行操作等等，都将直接影响电缆分支箱的使用寿命和正常运行。
10kV电缆分支箱运行前注意事项(1)电缆分支箱在运行前，必须检查各分支电缆的接地线是否与箱体的接地端子连接紧固。
同时，箱体外壳必须与地网直接连接或有明显的接地点。
(2)电缆分支箱安装完工后，必须按照有关规定的试验标准和条件，对电缆和组件一起进行试验。
电缆分接箱电缆分接箱（Cable Distribution Box ）是一种用来对电缆线路实施分接、分支、接续及转换电路的设备，多数用于户外。
电缆分接箱按其电气构成分为两大类：一类是不含任何开关设备的，箱体内仅有对电缆端头进行处理和连接的附件，结构比较简单，体积较小，功能较单一，可称为普通分接箱；另一类是箱内不但有普通分接箱的附件，还含有一台或多台开关设备，其结构较为复杂，体积较大，连接器件多，制造技术难度大，造价高，可称为高级分接箱。
1. 普通分接箱普通分接箱内没有开关设备，进线与出线在电气上连接在一起，电位相同，适宜用于分接或分支接线。
通常习惯将进线回数加上出线回数称为分支数。
例如三分支电缆分接箱，它的每一相上都有三个等电位连接点，可以用作一进二出或二进一出。
电缆分接箱内含U，V，W三相，三相电路结构相同，顺排在一起。
2. 高级分接箱高级分接箱内含有开关设备，既可起普通分接箱的分接、分支作用，又可起供电电路的控制、转换以及改变运行方式的作用。
