完美.WORD格式.整理钢结构工程的施工方法范文.范例.指导目录一、的特点 (1)二、适用范围 (1)三、工艺流程 (1)四。
操作过程和方法 (2)(一)。
施工前准备 (2)1.的技术准备 (2)2.设备准备 (2)3.材料制备 (3)4.组织筹备 (3)5.施工现场准备 (3)6.焊工培训和焊接工艺评定 (4)(2).钢结构制作 (4)1.的准备 (4)2.设置消隐 (5)3.边缘处理 (5)4.无聊的 (6)5.成型和加工 (6)6.组装 (6)7.焊接 (7)8.摩擦表面处理 (8)9.绘画 (8)10.接受 (9)(3).钢结构安装 (9)1.检查和运输 (9)2.基础和支承面 (10)3.安装和校准 (10)4.连接和固定 (11)5.绘画 (12)6.接受质量保证施 (13)1.检查标准 (14)2.检验要求 (14)3.检查程序 (14)4.质量控制和质量检查 (14)5.质量控制点 (15)6.检查...的记录 (16)7.质量缺陷处理 (17)不及物动词....................................工具和测量仪器18 七。
劳工组织. (18)八。
安全保证措施 (19)九。
工程应用及经济效益分析 (20)钢结构工程的施工方法一.特点钢结构制作安装是建筑安装企业在大量建筑工程中经常遇到的工程项目。
不同的钢结构工程，工程量、复杂程度、技术要求不同，但无论如何，其施工程序、主要施工方法、基本技术要求、质量安全措施都是相似的。
为了规范技术管理，减少编制施工方案的重复性工作，将先进、有效、科学、合理的施工技术及时推广应用到工程实践中，在总结提炼多年钢结构工程施工管理经验的基础上，结合法规、规范、标准的要求，针对钢结构工程施工的特点和一般技术要求，编制了本办法。
这种施工方法通用性强，适用范围广。
但对于有特殊要求的项目，应根据具体要求和项目的实际情况，补充相应的内容，以便在项目中落实和保证项目质量。

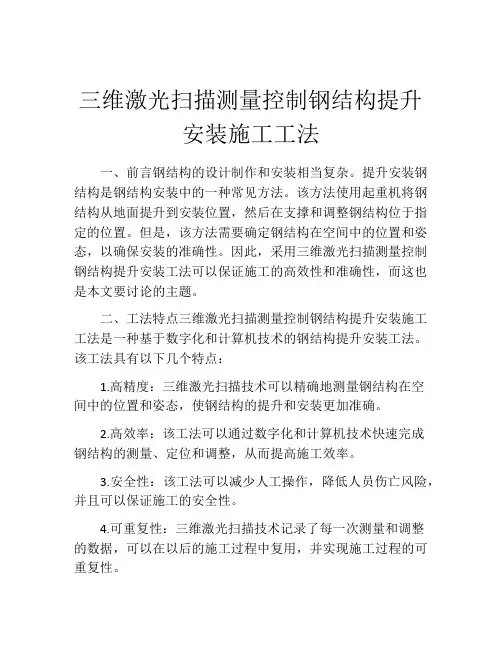

三维激光扫描测量控制钢结构提升安装施工工法一、前言钢结构的设计制作和安装相当复杂。
提升安装钢结构是钢结构安装中的一种常见方法。
该方法使用起重机将钢结构从地面提升到安装位置，然后在支撑和调整钢结构位于指定的位置。
但是，该方法需要确定钢结构在空间中的位置和姿态，以确保安装的准确性。
因此，采用三维激光扫描测量控制钢结构提升安装工法可以保证施工的高效性和准确性，而这也是本文要讨论的主题。
二、工法特点三维激光扫描测量控制钢结构提升安装施工工法是一种基于数字化和计算机技术的钢结构提升安装工法。
该工法具有以下几个特点：1.高精度：三维激光扫描技术可以精确地测量钢结构在空间中的位置和姿态，使钢结构的提升和安装更加准确。
2.高效率：该工法可以通过数字化和计算机技术快速完成钢结构的测量、定位和调整，从而提高施工效率。
3.安全性：该工法可以减少人工操作，降低人员伤亡风险，并且可以保证施工的安全性。
4.可重复性：三维激光扫描技术记录了每一次测量和调整的数据，可以在以后的施工过程中复用，并实现施工过程的可重复性。
三、适应范围该工法适用于各种规模、形状的钢结构提升和安装，尤其是对高层建筑、工业厂房、桥梁和隧道等钢结构施工中的提升和安装工艺要求十分高的工程具有较高的适用性。
四、工艺原理本工法基于三维激光扫描技术，通过在三维空间中测量钢结构的位置和姿态，并根据数字化数据进行计算和调整，实现钢结构的准确提升和安装。
具体地，本工法如下：1.在施工现场设置三维激光扫描设备，对施工区域进行扫描，记录钢结构现场的位置与姿态数据。
2.通过使用计算机软件进行处理，根据现场数据生成三维模型，以便对数据进行分析和提取所需信息。
3.根据需要，施工人员可以对三维模型进行编辑和优化，并确定钢结构的最佳安装位置和姿态。
4.在设置起重机、吊装和调整设备，并在现场安放合适的支撑结构，以确保钢结构的安装位置正确。
5.将三维模型中的数据输入至设备中进行计算，并且将误差从模型中减去，使得钢结构在安装过程中更加准确，并且可以通过设计参数进行动态调整。
钢结构施工工法的最佳实践随着建筑技术的不断发展，钢结构已经成为现代建筑设计的主要选择之一。
相比传统的混凝土结构，钢结构具有重量轻、强度高、灵活性好等诸多优点。
然而，钢结构的施工工法也是至关重要的，只有采用合理的工法，才能确保施工质量和安全性。
本文将主要探讨钢结构施工工法的最佳实践，并提供一些建议以供参考。
1. 施工前准备在进行钢结构施工之前，必须进行详尽的施工前准备工作。
首先，需要梳理施工图纸，明确工程的具体要求和施工步骤。
其次，进行现场勘查和土地测量，确保施工场地的平整度和承重能力。
同时，还需制定详细的施工计划和安全措施，确保施工过程顺利进行。
2. 材料选择和加工钢结构的质量和耐久性与所选材料的质量直接相关。
因此，在施工过程中，必须严格选择与设计要求相符合的优质钢材。
同时，还需要对钢材进行正确的加工和预制，确保其尺寸和几何性能符合设计要求。
3. 焊接和连接钢结构的稳定性和安全性主要依赖于焊接和连接工艺。
在施工过程中，应遵循相关的焊接规范和标准，确保焊接接头的强度和可靠性。
此外，采用适当的钢结构连接件，如螺栓连接和焊接接头，能够增加整体结构的强度和刚度。
4. 安装和调试钢结构的安装过程需要严格按照施工图纸和工艺要求进行。
在安装过程中，应确保吊装设备的使用安全，并配备专业的施工人员进行指导和操作。
安装完成后，还需要进行结构的调试和检测，以确保结构的稳定性和安全性。
5. 防腐和防火处理钢结构容易受到腐蚀和火灾的影响，因此，必须进行有效的防腐和防火处理。
在施工过程中，应根据建筑环境和设计要求选择合适的防腐和防火涂层材料，并确保施工过程中的环境湿度和温度符合要求。
6. 施工质量控制钢结构施工质量的控制是确保工程质量的关键。
在施工过程中，应进行全过程的质量监控和检测，及时发现和纠正施工中的问题。
此外，还应配备专业的验收人员，对施工质量进行全面检查和验收，确保工程质量达到设计要求。
总结：钢结构施工工法的最佳实践需要综合考虑材料选择、加工、焊接和连接、安装和调试、防腐和防火处理等多个方面。
多层高层钢结构施工测量多层、高层钢结构是现代工业和民用建筑中常见的结构形式，具有承重能力强、抗震性好、施工周期短等优势。
在多层、高层钢结构的施工过程中，测量是非常重要的一环。
准确的测量结果可以保证结构的精确性和安全性，提高施工效率，降低工程质量问题的发生概率。
1.基础测量：多层、高层钢结构建筑的基础是整个结构的基础，基础测量的准确性直接关系到整个建筑的安全性和稳定性。
基础测量主要包括基坑开挖前的地面测量，基础的竖向和水平面测量等。
2.立柱测量：立柱是多层、高层钢结构的主要承重部件，其准确的安装位置和竖直度对整个结构的稳定性和安全性至关重要。
立柱测量的内容包括立柱的中心线位置测量、竖直度测量等。
3.梁、檩测量：梁和檩是连接多个立柱的水平承载构件，梁檩间的准确位置和水平度对结构的稳定性和均匀性有重要影响。
梁、檩测量的内容包括梁、檩的位置测量、尺寸测量等。
4.波纹板和楼层板测量：波纹板和楼层板是多层、高层钢结构的铺设层，其水平度和尺寸的准确性对整个楼层的平整度和使用性能有重要影响。
波纹板和楼层板测量的内容包括波纹板间距测量、水平度测量等。
5.框架测量：多层、高层钢结构的框架承载着整个结构的荷载，框架的准确性和稳定性关系到整个结构的安全性。
框架测量的内容包括框架的位置测量、尺寸测量、竖直度测量等。
钢结构施工测量的方法主要有传统的测量仪器和现代的全站仪、激光扫描仪等先进测量技术。
传统的测量仪器包括水平仪、经纬仪、划线尺等，可以满足日常常规测量的需求。
全站仪和激光扫描仪具有高精度、高效率、非接触测量等优点，可以快速准确地完成复杂的测量任务。
综上所述，多层、高层钢结构施工测量是保证结构的精确性和安全性的重要环节。
准确的测量结果可以提高施工效率，降低工程质量问题的发生概率，对于实现高质量、高效率的钢结构施工具有重要意义。
高层钢结构施工测量放线工法(全站仪三维坐标定位)1：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在介绍高层钢结构施工中采用全站仪进行测量放线的工法，包括测量工具、测量原理、操作步骤和注意事项等。
1.2 背景高层钢结构施工对测量放线精度要求高，传统的手工放线方法容易出现误差，引入全站仪进行三维坐标定位测量可以提高施工精度和效率。
2. 测量工具2.1 全站仪全站仪是一种多功能测量仪器，具有测距、测角、测坐标等功能，适用于各种不同类型的测量。
2.2 其他辅助工具除了全站仪，还需要配备三角架、反射镜、测量杆等辅助工具，以保证测量过程的准确性。
3. 测量原理全站仪通过发送激光束和接收反射镜反射的激光束，来测量目标点的坐标。
通过测量多个点的坐标，可以确定各点之间的距离和角度，从而确定放线位置。
4. 操作步骤4.1 设置全站仪在开始放线前，需要进行全站仪的设置，包括设置高度、坐标系、测量精度等参数。
4.2 安装反射镜将反射镜安装在待测量点上，确保反射镜与目标点之间没有遮挡物。
4.3 连接计算机将全站仪通过USB或蓝牙与计算机连接，以便进行数据处理和存储。
4.4 测量目标点在全站仪的监测界面上选择目标点，并进行测量。
根据实际情况，可以选择单次测量或多次平均测量。
5. 注意事项5.1 环境因素施工现场的环境因素，如光照、遮挡物等会影响全站仪的测量精度，需要合理安排测量时间和位置。
5.2 操作规范操作人员需要按照操作规范进行测量，包括设置参数、安装反射镜、测量目标点等步骤。
6. 附件本文档不涉及附件。
7. 法律名词及注释本文档不涉及法律名词和注释。
2：高层钢结构施工测量放线工法(全站仪三维坐标定位)1. 引言1.1 目的本文档旨在详细介绍高层钢结构施工中采用全站仪进行测量放线的工法，以及相关的操作步骤和注意事项。
1.2 背景在高层钢结构施工过程中，测量放线是一个关键的环节。
传统的手工放线方法存在一定的误差，因此引入全站仪进行三维坐标定位测量可以提高施工的精度和效率。

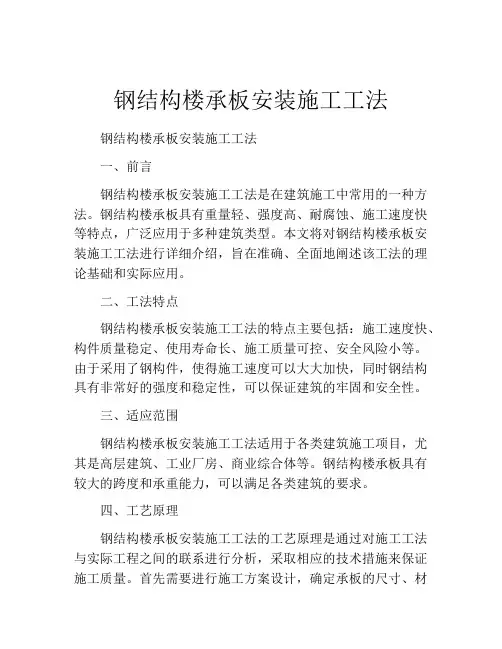

钢结构楼承板安装施工工法钢结构楼承板安装施工工法一、前言钢结构楼承板安装施工工法是在建筑施工中常用的一种方法。
钢结构楼承板具有重量轻、强度高、耐腐蚀、施工速度快等特点，广泛应用于多种建筑类型。
本文将对钢结构楼承板安装施工工法进行详细介绍，旨在准确、全面地阐述该工法的理论基础和实际应用。
二、工法特点钢结构楼承板安装施工工法的特点主要包括：施工速度快、构件质量稳定、使用寿命长、施工质量可控、安全风险小等。
由于采用了钢构件，使得施工速度可以大大加快，同时钢结构具有非常好的强度和稳定性，可以保证建筑的牢固和安全性。
三、适应范围钢结构楼承板安装施工工法适用于各类建筑施工项目，尤其是高层建筑、工业厂房、商业综合体等。
钢结构楼承板具有较大的跨度和承重能力，可以满足各类建筑的要求。
四、工艺原理钢结构楼承板安装施工工法的工艺原理是通过对施工工法与实际工程之间的联系进行分析，采取相应的技术措施来保证施工质量。
首先需要进行施工方案设计，确定承板的尺寸、材料和施工流程。
然后根据设计要求进行现场测量和定位。
接下来进行材料采购和加工，确保所有构件符合要求。
最后进行安装和连接，通过合理的施工流程和技术手段，将承板顺利安装在预定位置。
五、施工工艺钢结构楼承板安装施工工法的施工工艺包括以下几个阶段：1. 施工前准备：包括测量现场尺寸和定位、采购和加工构件、制定施工方案等。
2. 底板安装：首先在底板上做好放线工作，然后按照施工顺序将承板依次放在底板上，并进行精确的定位和调整。
在放置过程中，要注意保持构件之间的间距和水平度。
3. 承板安装：根据预先制定的工艺流程，将承板一块一块地安装在底板上。
在安装过程中，要注意检查承板的质量和连接方式，确保施工质量。
4. 焊接和连接：对承板进行焊接和连接，保证承板与底板以及其他构件之间的连接牢固。
5. 清理和验收：在施工完成后，对施工现场进行清理，清除垃圾和杂物。
然后进行验收，检查工程质量是否符合设计要求。
超高层钢结构复杂空间坐标测量定位工法1 前言随着我国建筑业的发展，高层、超高层钢结构工程越来越多，施工测量贯穿在钢结构施工的整个过程中,测量的精度直接影响着钢结构的安装质量.我公司承建的中关村金融中心工程为150m高的全钢结构,工程造型独特,施工测量复杂，外轮廓为世界上独一无二的双曲面结构，竖向为半径750m 的圆弧,平面圆弧最大半径为100m。
钢柱全部为三维坐标定位，核心筒以外的定位轴线为弧线。
通常的是工测量方法在本工程中已不适用。
通过认真研究、精心施工，高质量、高速度完成了工程的施工测量工作,并形成本工法。
该工法由中铁建设集团有限公司研究开发，在中关村金融中心工程中成功应用去的了很好的技术和经济效益。
该科技成果被评为北京市二等奖，其关键技术已达到国际先进水平,填补了我国的空白。
该工法已获得铁道部优秀工法一等奖.2 工法特点2。
0。
1本工法的施工特点是：采用全站仪进行空间点的三维坐标定位,形成整个空间三维坐标系。
2.0。
2与传统的测量方法相比,该工法施工测量方便，测量精度高,施工安全，施工速度快,有利于提高技术经济和社会效益。
3 使用范围所有高层、超高层钢结构工程的施工测量放线。
4 工艺原理平面控制网的建立采用内控和外控相结合的方法，平面控制采用内控法施工、外控法校核的方法。
钢柱定位采用先进的全站仪进行三维坐标定位。
钢柱柱头标高、钢柱垂直度、钢柱间的水平距离层层进行测定和校验.5 施工工艺流程及操作要点5.1施工工艺流程测量准备→控制网建立（包括平面控制网和高程控制网的建立）→地脚螺栓三维坐标测量定位→测量放线控制→外控法控制钢柱的位置→钢柱安装测量→钢柱安装质量测量5。
2操作要点：5。
2。
1 测量准备⑴所有测量仪器准备齐全,并按《中华人民共和国计量法实施细则》规定检验合格;⑵施工图纸审核完毕，并完成设计交底；⑶专业测绘设计单位提供的工程水准测量成果、高程测量成果等资料齐全；⑷现场桩位交接完毕，并做好桩位保护,资料齐全;⑸定位依据的复核；⑹用坐标反算法核对所给点的边长D和方位角φ；⑺用符合校测法所给出的水准点进行校核。
高层钢结构外墙板施工工法高层钢结构外墙板施工工法一、前言高层钢结构外墙板施工工法是一种在高层建筑钢结构外墙板安装过程中常用的施工方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点高层钢结构外墙板施工工法的特点如下：1. 高效快速：采用专业的安装设备和工艺，施工速度快，能够大幅缩短施工周期。
2. 节约材料：通过优化设计和精确施工，减少材料浪费，提高资源利用效率。
3. 环保节能：采用新型环保材料，符合建筑节能要求，降低建筑对能源的消耗。
4.施工精度高：采用数字化控制设备，保证施工精度，提高建筑质量。
5. 抗震性能好：高层钢结构外墙板具有较好的抗震性能，能够提高建筑的安全性。
三、适应范围高层钢结构外墙板施工工法适用于高层建筑的外墙板安装，包括商业综合体、办公楼、宾馆等建筑类型。
四、工艺原理高层钢结构外墙板施工工法是基于以下原理实现的：1. 钢结构预制：在工厂中对钢结构外墙板进行预制，保证质量和尺寸的一致性。
2. 安装设备：使用专业的安装设备，如塔式起重机、悬挑吊装机械等，进行外墙板的安装。
3. 施工工艺：采用分段、组装的方式进行施工，将预制的外墙板逐段安装并连接起来。
五、施工工艺高层钢结构外墙板施工工艺包括以下阶段：1. 基础准备：进行基础的清理、修补和加固，为外墙板的安装提供稳定的基础。
2. 钢结构预制：在工厂中对外墙板进行预制，包括切割、钻孔、焊接等工艺。
3. 外墙板安装：使用塔式起重机将预制的外墙板吊装到指定位置，并进行准确定位和连接。
4. 外墙板连接：使用焊接、螺栓连接等方式将外墙板连接成整体。
5. 外墙板防护：进行外墙板的防水、防腐、防火等处理，保证外墙板的使用寿命和安全性。
6. 精修工程：对外墙板进行修补、打磨等工艺，提高外墙板的表面质量和观感。
六、劳动组织高层钢结构外墙板施工的劳动组织需要合理分工，确保施工流程的顺利进行。
钢结构工程施工工法目录一. 特点 (1)二. 适用范围 (1)三.工艺流程 (1)四.操作工艺和方法 (2)(一).施工前准备工作 (2)1. 技术准备 (2)2. 设备准备 (2)3. 材料准备 (3)4. 组织准备 (3)5. 施工场地准备 (3)6. 焊工培训和焊接工艺评定 (4)(二). 钢结构制作 (4)1. 备料 (4)2. 放样下料 (5)3. 边缘加工 (5)4. 制孔 (6)5. 成型加工 (6)6. 组装 (6)7. 焊接 (7)8. 摩擦面处理 (8)9. 涂装 (8)10．验收 (9)(三). 钢结构安装 (9)1. 清点检查和运输 (9)2. 基础和支承面 (10)3. 安装和校正 (10)4. 连接和固定 (11)5. 涂装 (13)6．验收 (13)五．质量保证措施 (14)1.检查标准 (14)2．检查要求 (14)3. 检查程序 (14)4. 质量控制和质量检查 (14)5. 质量控制点 (15)6. 检查记录 (16)7．质量缺陷处理 (17)六. 工机具及测量仪器 (18)七．劳动力组织 (18)八．安全保证措施 (19)九、工程应用情况及经济效益分析 (20)钢结构工程施工工法一．特点钢结构制作安装工程是建筑安装企业在承揽施工工程项目中经常和大量遇到的工程项目。
不同的钢结构工程，其工程量有大有小、复杂程度有难有易、技术要求有高有低，但无论怎样，其施工的程序、主要的施工方法、基本的技术要求和质量安全措施大同小异。
为了规范技术管理，为了减少编制施工方案的重复劳动，以及将先进的、行之有效的、科学合理的施工技术及时地推广应用于工程实践中，在对多年来钢结构工程施工及管理经验进行归纳总结提炼的基础上，结合规程、规范和标准的要求，针对钢结构工程施工的特点和通用的技术要求，编写了本工法。
本工法的通用性较强，适用的范围广。
但对于有特殊要求的项目，应根据具体要求和工程项目的实际情况，补充相应的内容，以便在工程中实施和保证工程质量。

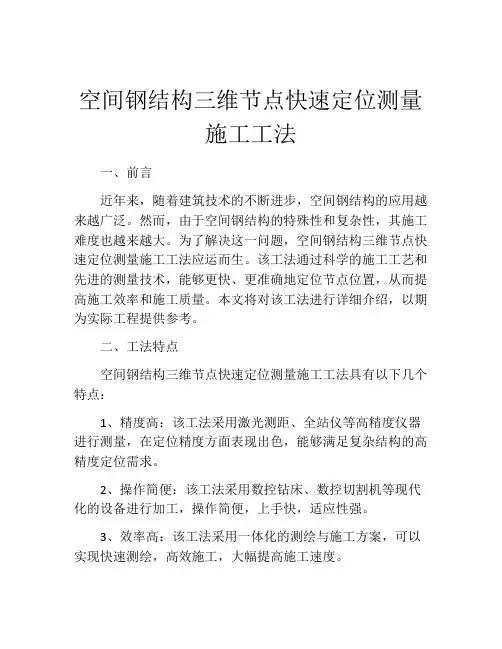

空间钢结构三维节点快速定位测量施工工法一、前言近年来，随着建筑技术的不断进步，空间钢结构的应用越来越广泛。
然而，由于空间钢结构的特殊性和复杂性，其施工难度也越来越大。
为了解决这一问题，空间钢结构三维节点快速定位测量施工工法应运而生。
该工法通过科学的施工工艺和先进的测量技术，能够更快、更准确地定位节点位置，从而提高施工效率和施工质量。
本文将对该工法进行详细介绍，以期为实际工程提供参考。
二、工法特点空间钢结构三维节点快速定位测量施工工法具有以下几个特点：1、精度高：该工法采用激光测距、全站仪等高精度仪器进行测量，在定位精度方面表现出色，能够满足复杂结构的高精度定位需求。
2、操作简便：该工法采用数控钻床、数控切割机等现代化的设备进行加工，操作简便，上手快，适应性强。
3、效率高：该工法采用一体化的测绘与施工方案，可以实现快速测绘，高效施工，大幅提高施工速度。
4、质量可靠：该工法通过工艺的规范化、标准化实现精准施工，保证结构质量。
5、可靠性强：该工法经过多个工程项目的实践应用，表现出了高度的可靠性和稳定性。
三、适应范围空间钢结构三维节点快速定位测量施工工法适用于建筑、桥梁、城市轨道交通、机场等领域的空间钢结构工程项目。
其适用于各种复杂的空间钢结构，如网架、壳体、拱桥等。
四、工艺原理空间钢结构三维节点快速定位测量施工工法的工艺原理是：通过设计参数、测量、检测以及分析计算等一系列步骤实现对空间钢结构的三维节点位置快速准确的定位。
该工法采用高精度空间位姿定位仪等现代化测量设备进行测量，并采用CAD、3DMAX等计算机辅助设计软件进行三维建模和分析计算，从而保证施工准确性。
五、施工工艺空间钢结构三维节点快速定位测量施工工法的施工工艺包括以下几个步骤：1、设计参数确定：确定节点位置、形状、尺寸等设计参数，并进行三维建模。
2、测量：采用高精度空间位姿定位仪等现代化测量设备进行测量，记录节点位置坐标。
3、检测：进行数据处理和质量检测，确保节点位置精度符合要求。
超高层钢结构梁、柱施工工法超高层钢结构梁、柱施工工法一、前言随着城市化进程的不断加速，超高层建筑的兴建已成为现代城市建设的重要组成部分。
在超高层建筑中，钢结构是一种广泛应用的结构形式。
超高层钢结构梁、柱施工工法是一种在超高层建筑中经常使用的施工方法，具有许多优点，能够有效提高施工效率和施工质量。
二、工法特点超高层钢结构梁、柱施工工法具有以下几个特点：1. 采用钢结构梁、柱，具有较高的强度和刚度，能够承受大跨度和大荷载，提高建筑的整体稳定性。
2. 工法采用工厂化生产，现场施工主要是钢结构构件的安装，可以大大减少现场施工时间和人力成本，并且可以提前进行制造和预制，加快工程进度。
3. 施工过程中使用的机具设备多样化，可以根据不同需要选择适当的设备，提高施工效率和安全性。
4. 工法适用范围广泛，适用于各种超高层建筑，如商业综合体、办公楼、酒店等。
三、适应范围超高层钢结构梁、柱施工工法适用于高度在200米以上的超高层建筑，同时适合于层高相对较高、荷载较大的建筑。
该工法适用于不同地区和不同环境条件下的建筑项目，具有一定的灵活性。
四、工艺原理超高层钢结构梁、柱施工工法的工艺原理主要包括施工工法与实际工程之间的联系、采取的技术措施。
采用专业的建筑施工工法，如吊装小组、焊接小组、钢结构安装小组等，通过合理的协调和配合，完成钢结构梁、柱的安装和连接。
工法的理论依据主要是根据各种材料的力学性能和设计要求，经过综合计算和分析，确保工程的施工安全和质量。
五、施工工艺超高层钢结构梁、柱施工工法的施工过程主要包括以下几个阶段：1. 钢结构构件的制造和预制：根据设计要求，对梁、柱进行制造和预制。
2. 现场施工准备：对施工现场进行准备，包括脚手架搭设、吊装设备的安装等。
3.钢结构的吊装：使用吊车和起重设备将钢结构梁、柱吊装到指定位置。
4. 钢结构的连接：通过焊接或螺栓连接，将梁、柱固定在一起。
5. 钢结构的调整和检验：对梁、柱进行调整和检验，确保结构的准确度和安全性。
钢结构厂房测量方案1. 引言钢结构厂房是现代工业建筑中非常常见的一种形式。
由于其轻巧、强度高、耐久性强等特点，钢结构厂房在工业领域得到广泛应用。
在钢结构厂房建设过程中，测量是至关重要的环节，它决定了工程的准确性和稳定性。
本文档将介绍一种钢结构厂房的测量方案，旨在确保测量工作的准确性和有效性。
2. 测量仪器和工具准备在进行钢结构厂房的测量工作之前，我们需要准备以下测量仪器和工具：•激光测量仪：用于测量距离、高度和角度等参数的精确工具。
•倾斜仪：用于测量建筑物的倾斜程度和平衡性。
•线测仪：用于测量建筑物的直线和水平性。
•测量绳：用于测量建筑物不同部位的尺寸。
•笔记本电脑：用于记录测量数据和进行实时计算。
以上工具和仪器的准备是确保测量工作有效进行的关键。
3. 测量方法和步骤3.1 准备工作在开始实际测量之前，我们需要进行一些准备工作，包括：•安排合适的工作时间段和天气条件。
•检查和清理测量仪器，确保其正常工作。
•制定测量路线和计划。
3.2 水平测量水平测量是钢结构厂房测量中的一项重要工作。
以下是水平测量的步骤：1.使用线测仪在建筑物不同的部位进行直线测量，以确定其是否水平。
2.使用倾斜仪在建筑物的不同位置测量倾斜角度，以确保建筑物的平衡性。
3.3 尺寸测量尺寸测量是钢结构厂房测量中的另一个关键步骤。
以下是尺寸测量的步骤：1.使用激光测量仪测量钢结构厂房的长度、宽度和高度等尺寸。
2.使用测量绳进行额外的测量，以确保测量结果的准确性。
3.4 数据记录和分析在进行测量的同时，应将测量数据记录在笔记本电脑上，并及时进行数据分析。
这可以确保测量结果的准确性，并为后续工作提供参考。
4. 结果和讨论根据以上的测量方法和步骤，我们可以得出钢结构厂房的测量结果。
这些测量结果将为钢结构厂房的设计和施工提供重要依据。
通过对测量结果的进一步分析和讨论，我们可以评估钢结构厂房的稳定性和可行性，并提出相关的建议和措施。
5. 结论钢结构厂房的测量是确保其准确性和稳定性的重要环节。
高层大跨度钢桁架整体提升应变及加速度监测施工技术1监测技术应用的必要性整体提升工艺在实施过程中，需确保安装过程的构件应力变化情况、相邻杆件的应力差幅值等是否在可控范围之内。
因此，需建立一套严密、安全、质量可靠、适用并与之配套的监测手段。
2监测目的（1）监测桁架提升过程中的杆件应力、应变及其是否突变、加速度等数值，来判定由于提升过程中可能出现的位移差导致异常的内力分布情况，提前发现其潜在的危险，保证构件安全。
（2）采用有限元模拟分析结果，考虑到桁架结构在各步骤下杆件的应力状态，确定被监测的关键杆件，运用科技理论指导实施。
3监测手段的适用性本工法适用于高层钢结构、桁架结构整体提升过程的被提升结构自身的安全性监测。
4监测原理吊装过程中，根据有限元模拟分析结果，考虑到桁架结构在各步骤下杆件的应力状态，确定被监测的关键杆件，最后通过现场布置应变传感器，获得被监测关键杆件的应力变化情况。
5工艺流程及操作要点5.1工艺流程工艺流程见图1。
图1 工艺流程图5.2操作要点5.2.1监测前设备安装及调试步骤第1步：粘贴应变片第2步：预热多通道动态电阻应变仪第3步：校正应变片第4步：检查通道第5步：预采集动态应变数值第6步：放置加速度传感器第7步：预热SVSA动态采集仪第8步：检查通道第9步：预采集加速度值5.2.2抗干扰措施屏蔽：就是利用低电阻材料或磁性材料把元件、仪器或传输线等包围起来，以隔离内外电磁或静电的互相干扰。
屏蔽有静电屏蔽、铁磁屏蔽、电磁屏蔽和组合屏蔽等四种方法。
接地：就是把测试线路上的某一点与具有固定电位关系的点进行连接，通常是直接或间接地接到大地上。
接地的目的一方面是为了安全，另一方面是使信号电压有一个基准电位，出于静电屏蔽的需要也要接地。
信号地线接地有一点接地和多点接地两种方式。
隔离：与屏蔽和接地相反，是指把仪器中信号放大器的公共线不接外壳或大地的抑制干扰措施。
当信号电路两端接地时，很容易形成地环路电流，造成噪声干扰。
超高层建筑双曲面扭曲钢结构施工工法超高层建筑双曲面扭曲钢结构施工工法一、前言随着城市化进程的加速和土地资源的紧缺，超高层建筑逐渐成为现代城市发展的代表。
然而，在超高层建筑的施工中，由于结构高层、钢材使用量大、施工难度较大等因素，对施工工法提出了更高的要求。
本文将详细介绍超高层建筑双曲面扭曲钢结构施工工法，以期为相关工程提供参考和指导。
二、工法特点超高层建筑双曲面扭曲钢结构施工工法具有以下几个特点：1. 结构稳定性好：钢材具有高强度和高刚度的特点，能够有效提高建筑的抗震性能和整体稳定性；2. 结构重量轻：相比传统混凝土结构，钢结构的自重较轻，能够减少建筑的荷载，并且减小基础的设计和施工难度；3. 施工周期短：钢结构生产周期较短，能够节省施工时间，提高工期的控制能力；4. 环保节能：钢结构的生产过程中，不会产生大量的废弃物，相对于混凝土结构，更加环保节能。
三、适应范围超高层建筑双曲面扭曲钢结构施工工法适用于各类超高层建筑，如大型商场、办公楼、酒店等，尤其适用于曲线形状较多的建筑，能够满足设计需求，并且能够提供灵活的结构形式，满足不同建筑需求。
四、工艺原理超高层建筑双曲面扭曲钢结构施工工法的实际工程中，采取了以下技术措施：1. 采用先进的三维建模技术，对结构进行全面的分析和设计，确保结构的稳定性和安全性；2. 在实际施工过程中，采用临时支撑系统和预制构件的方式，快速搭建结构骨架，并保证结构的准确性和稳定性；3. 通过高强度螺栓连接和焊接工艺，将各个构件牢固地连接起来，确保整体结构的稳定性和抗震性能；4. 在施工过程中，使用大型起重设备和高空作业机械，提高施工效率和安全性。
五、施工工艺超高层建筑双曲面扭曲钢结构施工工艺主要包括以下几个阶段：1. 施工准备阶段：制定详细的施工方案和施工计划，组织人员及机械设备到位，进行基坑的准备工作；2. 钢结构安装阶段：先进行钢柱和钢梁的安装，然后根据设计要求，再安装钢板等构件，并进行连接和固定；3. 焊接工序和防腐处理：对钢结构进行焊接和防腐处理，以确保结构的稳定性和耐久性；4. 吊装和安装其他建筑设备：安装外墙、玻璃幕墙和其他建筑设备，如空调、电梯等；5. 施工验收和完工：对施工质量进行验收，确保施工过程符合设计要求，并进行工程完工。
高层钢结构钢柱快速就位、精确校正施工工法高层钢结构钢柱快速就位、精确校正施工工法一、前言随着城市化进程的加快，高层建筑的需求也日益增长。
而在高层建筑中，钢结构的应用越来越广泛，它具有轻巧、强度高等优点。
在钢结构中，钢柱作为承重部件，具有重要的地位。
为了提高施工效率和质量，我们开发了一种高层钢结构钢柱快速就位、精确校正施工工法。
二、工法特点这种工法以节约时间和提高施工效率为目标，具有以下特点：1. 技术先进：采用了先进的施工技术，结合现代科技手段，使施工过程更加高效、精确。
2. 快速就位：通过设计合理的施工工艺流程，可以快速就位钢柱，减少了施工周期，提高了施工效率。
3. 精确校正：采用了精确的校正手段，确保钢柱的垂直度和水平度达到设计要求，提高了钢柱的安全性和稳定性。
4. 灵活适应：适用于各种高层钢结构钢柱的施工，无论是形状、尺寸还是数量都有很大的适应性。
三、适应范围该工法适用于高层建筑的钢结构钢柱施工，包括商业建筑、住宅建筑、医疗建筑等。
对于需要快速、精确施工的项目特别适用。
四、工艺原理该工法通过合理的施工工艺和技术措施，实现了低成本、高效率的施工方式。
1. 施工工法与实际工程之间的联系：将设计图纸上的设计要求与实际施工操作相结合，确保施工符合设计要求。
2. 采取的技术措施：采用精确的测量和校正手段，确保钢柱的垂直度和水平度达到设计要求；同时，采用机械化设备和自动化控制系统，提高施工效率和质量。
五、施工工艺1. 钢柱制作：根据设计图纸，制作钢柱，并按照施工工艺要求进行表面处理和涂漆。
2. 钢柱运输：采用专用运输工具将钢柱运输至施工现场。
3. 钢柱安装：根据设计图纸，按照施工工艺要求，将钢柱快速准确地就位。
4.钢柱校正：使用专业的校正设备对钢柱进行校正，确保钢柱的垂直度和水平度达到设计要求。
5. 检验验收：对安装和校正后的钢柱进行检验和验收，确保施工质量符合要求。
六、劳动组织在施工中，需要合理组织劳动力，进行协同作业。
高层钢结构钢柱垂直度控制实时测量工法前言随着建筑市场的发展以及建筑水平的提高，高层和超高层钢结构建筑逐步增多。
在钢结构工程安装过程中，施工测量是一项专业性较强又非常重要的工程，测量精度的高低直接影响到工程质量的好坏，测量效率的高低又直接影响到工程进度的快慢，因此安装测量技术的高低是衡量钢结构工程施工水平的一项重要指标，而钢柱垂直度的控制又是高层钢结构结构施工测量的重点和难点。
高层钢结构钢柱垂直度控制实时测量工法是我们在长期高层和超高层钢结构施工测量放样实践中，充分利用免棱镜全站仪、便携式计算机（或可编程计算器）的性能，通过对传统的施工测量方法进行研究改造，形成的针对高层钢结构工程施工测量放样的施工工法。
该工法的关键技术是平面控制点竖向高精度向上传递技术、钢柱中心实际位置的间接测量及理论位置数据库建立技术、计算机与全站仪进行数据实时通讯技术。
该工法是在北京大学医院病房楼、郑州蓝码大厦、南京新地中心及青岛万邦中心施工测量放样经验的基础上形成的。
用这种测量方法对高层钢结构钢柱安装过程进行控制，测量人员为钢柱安装人员提供的数据时间短，精度高。
南京新地中心工程的钢柱节垂直度及建筑物全高垂直度经评估和鉴定，完全符合钢结构验收规范的要求。
质量评定等级为合格，观感达到“好”的要求。
在此，我们编制此工法，希望它能够为以后高层钢结构的施工测量提供指导作用。
该工法于2008年3月被认定为中建八局企业工法。
1特点传统的钢柱垂直度控制方法是先在施工操作面上放样出柱网的纵横轴线，再利用两台经纬仪从两个近似相互垂直的方向对一根钢柱进行测量控制，这种方法投入测量人员多，结果反馈到钢柱校正操作人员的时间长，经纬仪架设位置限制较多。
本工法所采用的施工测量方法，是充分利用免棱镜全站仪的免棱镜测距性能，测量钢柱立面某些特定点的三维坐标，测量值传递到便携计算机，程序依据钢柱的几何形状，间接计算出钢柱的中心偏移量及钢柱的扭转偏差值，同时可以得出钢柱的标高偏差值。
高层钢结构施工测量工法1 前言随着我国建筑业的发展，高层、超高层钢结构工程越来越多，施工测量贯穿在钢结构施工的整个过程中，测量的精度直接影响着钢结构的安装质量。
我公司承建的振华重工1#工业研发大楼工程为99m高的劲型柱结构，施工测量复杂，通过认真研究、精心施工，高质量、高速度完成了工程的施工测量工作，并形成本工法。
2 工法特点2.1人：施工测量方便，普通的施工测量人员均可以满足施工要求。
2.2机：采用全站仪、激光铅直仪进行坐标定位，采用J2激光经纬仪进行测设，测量精度高，普通水准仪、J2激光经纬仪为项目常备仪器。
2.3料：测量放线的常用材料即可，如墨斗、铅笔、小刀、反射贴片。
2.3法：从普通的施工测量入手，方法容易上手。
2.4环：无污染产生。
3 适用范围高层、超高层钢结构工程的施工测量放线。
4工艺原理按照内控法建立内控平面控制网，建立高程控制网，对核心筒和外侧钢结构平面位置分别进行控制，每层施工测量放线完成后，相互进行校核，保证结构平面位置和标高的准确。
高层钢结构工程一般为混凝土核心筒钢结构外框筒结构，核心筒先行，外框筒钢结构随后。
针对工程的结构特点，钢结构测量分平面、高程控制两部分，总体思路：平面控制点使用激光铅直仪向上传递，高程控制点使用钢卷尺分段向上量距。
每次传递的点位经自检闭合后再进行钢柱垂直度测量、柱顶轴线偏差测量、柱顶标高测量、梁轴线与高差检查、地脚螺栓定位检测、柱底对中、变形观测等工作。
4．1、平面控制网考虑地下室、地上钢结构施工阶段和外筒、中筒两部分点位控制范围。
4．2、平面控制点使用激光铅直仪垂直向上投递，激光传递的点位在楼层组成四边形，（总共布4个控制点）具有闭合复测条件，施工高度每隔50米则将控制点迁移至该层。
4．3、用计量检测过的50米钢卷尺分段向上量测，分三处传递高程，三点之间相互复测闭合。
4．4、钢结构与土建、设备安装、室内外装修等专业使用同一平面、高程控制网。
5施工工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1 测量准备测量仪器准备齐全，并按《中华人民共和国计量法实施细则》规定检验合格；施工图纸经过审查并完成设计交底、图纸会审；测绘设计单位提供测量资料；根据现场施工总平面布置，选择合适的点位座标；用坐标反算法核对所给点的边长和方位角；用符合校测法所给出的水准点进行校核；从施工流水的划分、钢结构安装次序等方面考虑，确定测量放线的先后次序、时间要求，制定详细的各细部放线方案。
5.2.2 控制网建立(1)平面控制网建立根据据每个工程的特点，为方便施工测量，提高施测效率，施工测量可分为一个或两个区域进行。
根据每个工程的高度和工程的特点，可采用内控法或内控法和外控法相结合的方法。
核心筒控制网建立：正常情况将核心筒最外边的四条轴线分别向外扩1M,形成核心筒外控平面网。
内控网建立：从首层（±0.000以上）开始往上的所有层，必须要在外侧轴线向內1M处，在每层顶板上预留孔洞以便用激光铅垂仪进行测设。
a、b、c、d四个轴线的交点构建本工程的内控网，每层板上预留4个200×200的激光铅垂仪用的孔洞，用来投测施工时使用。
(2)高程控制网的建立用校核无误后的水准点向现场较永久的建筑物上外测本工程的±0.000，用红色油漆作“▼”标记，作为本工程的高程依据。
为提高精度，在引测过程中必须使用前后视等长的原则。
5.2.3 劲性柱地脚螺栓埋设测量在砼浇捣时应派二名测量员在二个互相垂直的轴线上用经纬仪监视偏差情况，一旦发现较大误差，应及时调校正确。
待地脚螺栓施工完毕后应及时复测地脚螺栓的定位轴线、螺栓顶标高、螺栓伸出支撑面长度、螺纹长度、平整度、螺杆的垂直度，并作好资料记录。
地脚螺栓预埋偏差监测基础底板浇筑砼时，用二台经纬仪监测，发现偏差及时校正。
定位轴线钢柱吊装前，根据定位轴线测量每根螺杆偏差。
5.2.4 测量放线控制(1)平面控制(A)首层底板放线：首先校测控制桩无误后，在控制桩架经纬仪，精密对中后，以盘左盘右取中法，把控制点投测到首层板面上，并进行闭合校核，闭合差符合测角中误差±10″，边长相对中误差1:10000范围内校核无误后，进行细部点投测，经自检、互检，报监理工程师验线合格后，依据轴线控制网图和施工分区图做控制点，作为竖向控制基点。
(B)标准层测量工作与钢结构施工关系（以一柱二层为例）：钢柱安装（先校正标高，再校正位移、最后调整钢柱的垂直偏差）→测量校正→下层框架梁→上层框架梁→测量→螺栓初拧→下层次梁、小梁→下层压型钢板堆放→上层次梁、小梁→测量校正→高强度螺栓终拧→压型钢板铺设（楼板1000mm控制线）→钢筋、混凝土施工。
(2)竖向控制本工程属于高层建筑，可采用内控外控相结合的方法或內控法。
结构垂直度要求非常严格，以首层轴线控制网中基点作竖向投测时，应特别注意以下三点：事先应严格校正好仪器。
尽量以首层轴线为准作后视，观测时要精密定平水平度盘水准管。
取盘左、盘右向上投测的平均位置。
从首层顶板上开始按留洞平面图所示位置每层顶板留出4个200×200的方洞，作为用激光经纬仪向上传递各层轴线的依据；控制点投测到施工层楼板上之后，将全站仪分别置于各投测点上，校测各个角及相邻两投测点间距是否同首层±0.000底板上对应的各个角度及控制距离相符，待角度、距离校测后，将投影点用墨线连起来，然后以控制线为基准，用检定过的50m 钢卷尺，将各条轴线投测于楼板上。
最后以轴线为基准测出与钢柱所在轴线的借用1m 控制线，作为下一节钢柱校正的依据。
留设施工洞时，位置必须准确。
在首层顶板上就把各控制轴线引测到较远的马路上，然后每隔6层用激光经纬仪加弯管目镜串中法向楼层投测相应轴线投递轴线点激光接收靶 轴线控制点激光铅直仪激光铅直仪轴线投递示意图1、标高按50米一整尺垂直向上量取；2、施工高度达50米，平面轴线控制点向上迁移至该相应的楼层（迁移尺寸不能超过50米且每次传递的控制点必须逼和）；作为闭合，保证高层竖向轴线正确。
内控法与外控法共同操作，相互校核，保证层层有校核。
当建筑物施工到一定高度时，外控制和远方轴线标志不太好利用，此时必须以内控制为主要依据。
测量员必须注意，外控制、轴线标志和内控制之间的关系必须保持一致。
(3)标高传递：首先校测±0.000标高点，然后将±0.000抄测到建筑物外墙四周并引测到电梯井，用墨斗弹出，闭合差在±3mm以内。
用50m钢卷尺直接从±0.000点沿电梯井和核心筒结构底板预留洞铅直拉出各层距结构板面1000mm的统一高程点，当两点高程传递到同一施工面时，用水准仪对传递高程点进行闭合校测，取其三个高程点传递的平均值为准，作为各层结构高程的控制依据，在工作面上大面积进行抄平。
5.2.5控制钢柱位置(1) 南北两侧钢柱定位（A）用全站仪把o点坐标定出来，在o点放置一台DJD2A级的电子经纬仪，作为塔楼钢柱的主控点。
定出A、B、C控制线，根据图纸尺寸把各轴线与c轴的交点定出来，同样把轴线与a轴的交点定出来。
（B）DJD2A级电子经纬仪架设在o点，用来控制轴线上钢柱垂直于另一轴方向的位置。
莱卡全站仪（TCA2003）架设在轴线与a、c轴线的交点上，用来控制钢柱的轴线径向位置。
(2)东西两侧钢柱定位（A）用全站仪把o点坐标定出来，在o点放置一台DJD2A级的电子经纬仪，作为两轴线上钢柱的主控点。
把各轴线上的各个坐标点同样用全站仪定出来。
（B）用两台DJD2A级电子经纬仪架设在任意一根柱子的两个轴线上，用正交法即可把钢柱位置精确定位出来。
5.2.6钢柱安装测量(1) 构件进场复测：(A)在安装测量前,对柱、梁、支撑等主要构建尺寸与中线位置进行复核，构件的外形与几何尺寸的偏差符合“建筑钢结构质量验收规范”的规定。
钢柱上标注基线示意图(B)根据流水分区的划分以及钢柱吊装顺序，在需要吊装的钢柱上面根据钢柱原有的冲眼标出轴线或中心线，并用红色三角或反射贴片作出标记，以便校测用。
见下图。
在吊装前，必须对钢柱的长度，及截面几何尺寸作检查，以作为吊装测量控制标高的依据。
(2) 定位复测：在基础混凝土面层上第一节钢柱安装前，要对钢柱地脚螺栓部位的柱十字定位轴线控制点组成的柱格网进行检查、调整。
其误差小于1mm。
安装时柱底面的十字轴线对准地脚螺栓部位的柱十字定位轴线。
其误差小于0.5mm.。
(3) 钢柱垂直度校正：（A）将检定过的两台DJD2A级电子经纬分别置于相互垂直的轴线控制网上，精确对中，整平。
后视前方墨线（控制轴线），然后纵向转动望远镜，照准钢柱头上操作人员的标志，并读数，与设计控制值相对比后，判断方向并指挥吊装人员，对钢柱进行校正。
直至在两个方向上均校正在正确垂直位置后，将四个方向的搅风绳拉紧，然后通知吊装人员进行焊接。
（B）由于焊接时，考虑到焊接使得钢骨收缩，而使得柱子偏移，所以必须随时监测并同时校正垂直度。
(4)钢柱顶位移校核在下一节钢柱吊装前，必须对前一节钢柱顶的偏移进行复测。
复测方法用楼板上已经投测的轴线及轴线控制线，量出控制线与钢柱中心的尺寸，根据实测数据整理成测量报告，上报各有关部门，并进行数据分析。
以备在下一节钢柱吊装时进行平面调整，以免误差积累而影响总的垂直度。
(5) 钢柱、钢梁安装后复测（A）当钢柱初校完后，需安装钢梁。
梁柱之间用高强螺栓连接，在连接安装过程中，将会影响钢柱的垂直度，因此必须安装校检。
（B）螺栓初拧之后，需要终拧。
终拧同样将会对钢柱垂直度有所影响，为了保证钢柱安装精度的要求，需作进一步的校测。
校测后的测量数据作为节点焊接参考依据。
（C）终拧之后，下道工艺是焊接之后的焊缝将会收缩。
焊接之后，必须再一次校测，校测后记录下来的测量数据，主要为下一层钢柱安装提供调整依据。
(6) 其它测定记录在进行柱、梁、支撑等构建安装时，应以柱为准，调整梁和支撑，以确保建筑物整体的铅直度。
在焊接时必须观测与记录以下项目：柱与梁焊缝收缩引起柱身铅直度的测定；柱的日照温差变形的测定值；塔吊锚固在结构上，对结构铅直度的测定；柱身受风力影响的测定。
钢柱临时固定及垂直度校正钢柱垂直度整体校正示意图基准标高点垂直引测示意图z2后视标高h0z1H=h0+z1+z215a说明:当仪器架设在a 30度的锥形范围内时,均可保证高程的精确传递.钢柱中心线对齐，扭转偏差应小于3mm。
