关于DCDCregularor手册中关于计算输入纹波电流,和输入

dcdc buck电路的计算DC-DC Buck电路是一种广泛应用于电子设备中的电源电路，其主要功能是将输入电压转换为所需的较低电压。

本文将详细介绍如何计算DC-DC Buck 电路的各个元件参数，并提供一些实用建议。

一、DC-DC Buck电路简介DC-DC Buck电路，又称为降压型直流-直流变换器，主要由输入电容、输出电容、开关管、二极管、电感等元件组成。

其工作原理是通过开关管的开通和关断，使电感上的电流发生变化，从而实现电压的降低。

二、计算DC-DC Buck电路的步骤1.确定电路的输入电压、输出电压和开关频率根据实际需求，确定电路的输入电压Vin、输出电压Vout和开关频率f。

这两个参数将影响电路元件的选择。

2.选择电感、电容和二极管（1）电感的选择：根据电感电流IL和开关频率f，可选用以下公式计算电感值L：L = Vin * f / (2 * π * f * IL)（2）电容的选择：根据输出电压Vout和开关频率f，可选用以下公式计算电容容值C：C = Vout * f / (2 * π * f * IO)其中，IO为电路的输出电流。

（3）二极管的选择：根据电路的输出电压Vout和二极管的正向电压VF，选择合适的二极管。

3.计算电路元件的额定电流和额定电压根据电路的输出电流IO和输入电压Vin，计算各元件的额定电流和额定电压。

在此基础上，选择合适的元件。

三、电路元件参数的计算与应用1.电感的应用注意事项：（1）电感值的选择要适当，过大会导致电路响应变慢，过小则会导致电路噪声增加。

（2）电感器应尽量靠近负载，以减小电压降。

2.电容的应用注意事项：（1）电容值的选择要适当，过大可能导致电路工作不稳定，过小则可能导致输出电压波动较大。

（2）电容器应选择陶瓷电容或薄膜电容，以保证电路的稳定工作。

3.二极管的应用注意事项：（1）二极管的正向电压VF应小于电路的输入电压Vin和输出电压Vout。

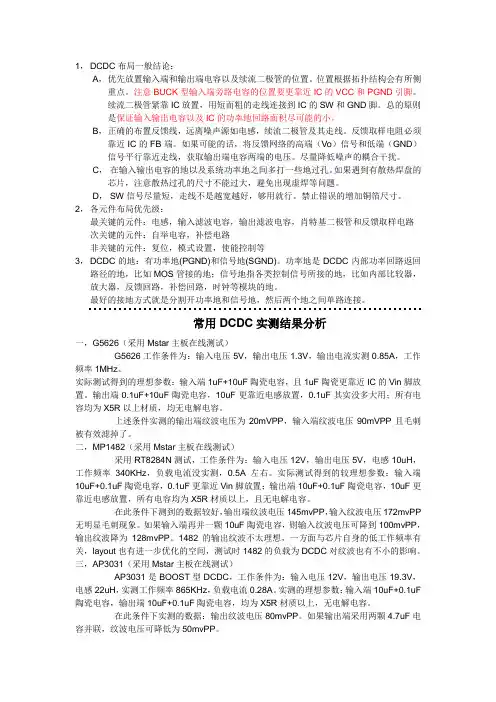

1， DCDC布局一般结论：A，优先放置输入端和输出端电容以及续流二极管的位置。

位置根据拓扑结构会有所侧重点。

注意BUCK型输入端旁路电容的位置要更靠近IC的VCC和PGND引脚。

续流二极管紧靠IC放置，用短而粗的走线连接到IC的SW和GND脚。

总的原则是保证输入输出电容以及IC的功率地回路面积尽可能的小。

B，正确的布置反馈线，远离噪声源如电感，续流二极管及其走线。

反馈取样电阻必须靠近IC的FB端。

如果可能的话，将反馈网络的高端（Vo）信号和低端（GND）信号平行靠近走线，获取输出端电容两端的电压。

尽量降低噪声的耦合干扰。

C，在输入输出电容的地以及系统功率地之间多打一些地过孔。

如果遇到有散热焊盘的芯片，注意散热过孔的尺寸不能过大，避免出现虚焊等问题。

D， SW信号尽量短，走线不是越宽越好，够用就行。

禁止错误的增加铜箔尺寸。

2，各元件布局优先级：最关键的元件：电感，输入滤波电容，输出滤波电容，肖特基二极管和反馈取样电路次关键的元件：自举电容，补偿电路非关键的元件：复位，模式设置，使能控制等3， DCDC的地：有功率地(PGND)和信号地(SGND)。

功率地是DCDC内部功率回路返回路径的地，比如MOS管接的地；信号地指各类控制信号所接的地，比如内部比较器，放大器，反馈回路，补偿回路，时钟等模块的地。

最好的接地方式就是分割开功率地和信号地，然后两个地之间单路连接。

常用DCDC实测结果分析一，G5626（采用Mstar主板在线测试）G5626工作条件为：输入电压5V，输出电压1.3V，输出电流实测0.85A，工作频率1MHz。

实际测试得到的理想参数：输入端1uF+10uF陶瓷电容，且1uF陶瓷更靠近IC的Vin脚放置。

输出端0.1uF+10uF陶瓷电容，10uF更靠近电感放置，0.1uF其实没多大用；所有电容均为X5R以上材质，均无电解电容。

上述条件实测的输出端纹波电压为20mVPP，输入端纹波电压90mVPP且毛刺被有效滤掉了。

1. 特点⏹ 宽电压输入电压范围:20V 至60V⏹ 外接元件少，无需外围补偿网络能达到稳定工作 ⏹ 保护功能：● 过流保护 ● 短路保护⏹ 外接一个电容可设置工作频率（10KHz-100KHz ） ⏹ UVLO 欠压锁定功能：● Vcc 引脚端的开启电压6.5V ● Vcc 引脚端的关闭电压3.5V ● UVLO 迟滞电压为3V ⏹ 无需外接启动电阻 ⏹ 内置高压功率管⏹ 可外部扩展高压功率管应用于输出大电流场合 ⏹ 外接一个小功率电阻可控制峰值电流 ⏹ 逐周限流控制 ⏹ 封装形式：SO-82. 描述是一款48V 电池供电降压型DC-DC 电源管理芯片，内部集成基准电源、振荡器、误差放大器、过热保护、限流保护、短路保护等功能，非常适合高压60V 场合应用。

EG1182应用在电动车48V 控制器系统中，能直接替代LM317、LM7815或电阻型降压线性稳压器，具有高效率，高可靠性等特性，能大大降低整体控制器的温度，使整个系统能够更可靠工作。

3. 应用领域⏹ 电动摩托车控制器 ⏹ 电动自行车控制器 ⏹ 高压模拟/数字系统 ⏹ 工业控制系统⏹ 电信48V 电源系统 ⏹ 以太网P O E ⏹ 便携式移动设备 ⏹逆变器系统SX3600SX360048V 电池供电系统降压型开关电源芯片SX36004. 引脚4.1. 引脚定义图4-1. 管脚定义SX36004.2. 引脚描述5. 结构框图C PK图5-1. 结构框图6. 典型应用电路Vout=+15V ≤350mA图6-1.典型应用电路图 SX3600SX3600图6-2. LED恒流350mA驱动SX36007.1 极限参数注：超出所列的极限参数可能导致芯片内部永久性损坏，在极限的条件长时间运行会影响芯片的可靠性。

7.2 典型参数无另外说明，在A25℃,Vin=48V8. 应用设计8.1 Vin 输入电容在Vin 引脚端对地放置一个低频大容值滤波电容和一个高频小容值旁路电容将减少输入纹波电压和降低芯片输入端的高频噪声，低频滤波电容可根据输入纹波电压要求进行选择，一般输入纹波电压要求需小于500mV ，确定输入纹波电流和电容的ESR ，可选取合适的电容参数,高频旁路电容可选用0.1uF 陶瓷电容，布板时尽可能靠近芯片引脚Vin 输入端。

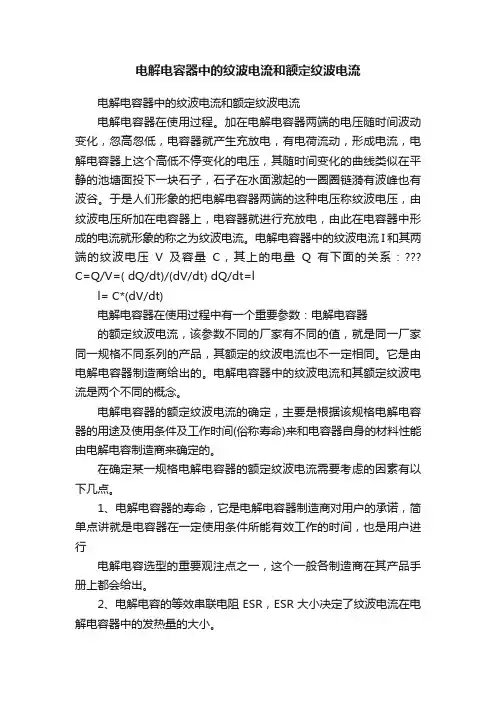

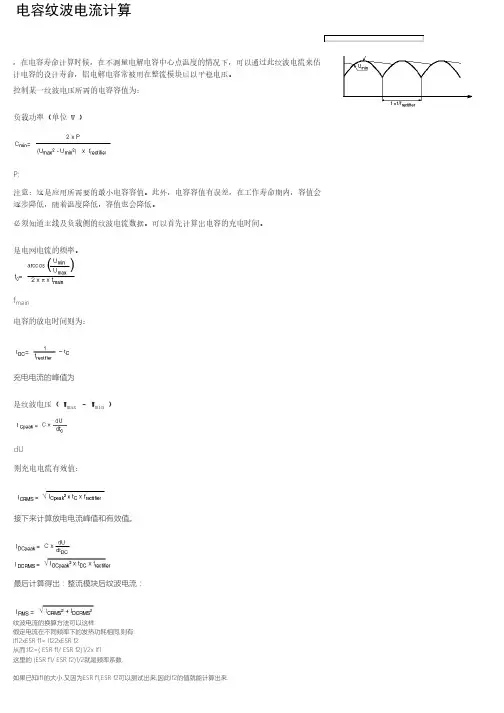

电解电容器中的纹波电流和额定纹波电流电解电容器中的纹波电流和额定纹波电流电解电容器在使用过程。

加在电解电容器两端的电压随时间波动变化，忽高忽低，电容器就产生充放电，有电荷流动，形成电流，电解电容器上这个高低不停变化的电压，其随时间变化的曲线类似在平静的池塘面投下一块石子，石子在水面激起的一圈圈链漪有波峰也有波谷。

于是人们形象的把电解电容器两端的这种电压称纹波电压，由纹波电压所加在电容器上，电容器就进行充放电，由此在电容器中形成的电流就形象的称之为纹波电流。

电解电容器中的纹波电流I和其两端的纹波电压V及容量C，其上的电量Q有下面的关系：C=Q/V=( dQ/dt)/(dV/dt) dQ/dt=ll= C*(dV/dt)电解电容器在使用过程中有一个重要参数：电解电容器的额定纹波电流，该参数不同的厂家有不同的值，就是同一厂家同一规格不同系列的产品，其额定的纹波电流也不一定相同。

它是由电解电容器制造商给出的。

电解电容器中的纹波电流和其额定纹波电流是两个不同的概念。

电解电容器的额定纹波电流的确定，主要是根据该规格电解电容器的用途及使用条件及工作时间(俗称寿命)来和电容器自身的材料性能由电解电容制造商来确定的。

在确定某一规格电解电容器的额定纹波电流需要考虑的因素有以下几点。

1、电解电容器的寿命，它是电解电容器制造商对用户的承诺，简单点讲就是电容器在一定使用条件所能有效工作的时间，也是用户进行电解电容选型的重要观注点之一，这个一般各制造商在其产品手册上都会给出。

2、电解电容的等效串联电阻ESR，ESR大小决定了纹波电流在电解电容器中的发热量的大小。

理论上讲纹波电流在电解电容器中产生的热量（单位时间里）：Q-l2*ESR这里I是纹波电流的有效值。

ESR是电容器的等效串联电阻。

3、电解电容在上限温度时，电解电容内部的压力。

当工作时，电解电容工作时所处的环境温度比较高。

由于电解电容器自身的损耗发热，其内部的温度比处的环境温度要高，一般的湿式电解电容器的液态电解液都会产汽化，产生一定的蒸汽压，该蒸汽压和被封在电解电容器内部的空气所产生的压力构成了电解电容内部的总压力，各种分压的大小遵从道尔顿分压定理。

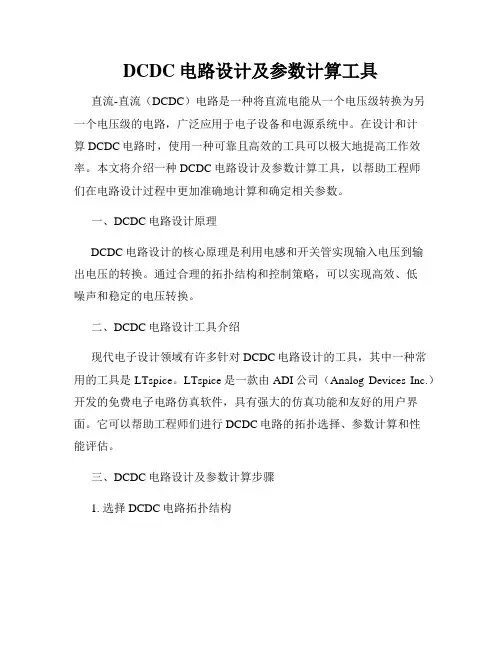

DCDC电路设计及参数计算工具直流-直流（DCDC）电路是一种将直流电能从一个电压级转换为另一个电压级的电路，广泛应用于电子设备和电源系统中。

在设计和计算DCDC电路时，使用一种可靠且高效的工具可以极大地提高工作效率。

本文将介绍一种DCDC电路设计及参数计算工具，以帮助工程师们在电路设计过程中更加准确地计算和确定相关参数。

一、DCDC电路设计原理DCDC电路设计的核心原理是利用电感和开关管实现输入电压到输出电压的转换。

通过合理的拓扑结构和控制策略，可以实现高效、低噪声和稳定的电压转换。

二、DCDC电路设计工具介绍现代电子设计领域有许多针对DCDC电路设计的工具，其中一种常用的工具是LTspice。

LTspice是一款由ADI公司（Analog Devices Inc.）开发的免费电子电路仿真软件，具有强大的仿真功能和友好的用户界面。

它可以帮助工程师们进行DCDC电路的拓扑选择、参数计算和性能评估。

三、DCDC电路设计及参数计算步骤1. 选择DCDC电路拓扑结构首先，根据实际需求和性能要求，选择DCDC电路的拓扑结构。

常见的DCDC电路拓扑有升压、降压、升降压、反激等。

拓扑结构的选择将直接影响电路的性能和效率。

2. 计算输入输出电压确定输入电压和输出电压的数值，并考虑电路的工作环境和负载要求。

根据这些电压数值，可以进一步计算电路的开关管工作状态和效率。

3. 选择电感和电容参数根据电路拓扑结构和电压需求，选择合适的电感和电容参数。

电感决定了电流的波动范围，而电容则影响电压的稳定性。

合理选择电感和电容参数可以提高电路的性能和稳定性。

4. 设计反馈回路和控制策略DCDC电路中的反馈回路和控制策略对于稳定输出电压至关重要。

通过设计合适的反馈回路和控制策略，可以实现电压的精确控制和动态响应。

5. 进行电路性能仿真利用DCDC电路设计工具进行电路性能仿真，验证电路设计的准确性和稳定性。

通过仿真结果，可以优化电路设计，并进行性能评估。

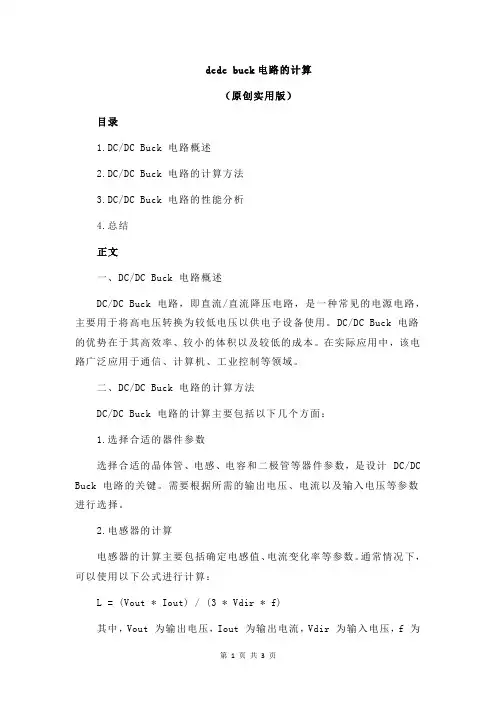

dcdc buck电路的计算（原创实用版）目录1.DC/DC Buck 电路概述2.DC/DC Buck 电路的计算方法3.DC/DC Buck 电路的性能分析4.总结正文一、DC/DC Buck 电路概述DC/DC Buck 电路，即直流/直流降压电路，是一种常见的电源电路，主要用于将高电压转换为较低电压以供电子设备使用。

DC/DC Buck 电路的优势在于其高效率、较小的体积以及较低的成本。

在实际应用中，该电路广泛应用于通信、计算机、工业控制等领域。

二、DC/DC Buck 电路的计算方法DC/DC Buck 电路的计算主要包括以下几个方面：1.选择合适的器件参数选择合适的晶体管、电感、电容和二极管等器件参数，是设计 DC/DC Buck 电路的关键。

需要根据所需的输出电压、电流以及输入电压等参数进行选择。

2.电感器的计算电感器的计算主要包括确定电感值、电流变化率等参数。

通常情况下，可以使用以下公式进行计算：L = (Vout * Iout) / (3 * Vdir * f)其中，Vout 为输出电压，Iout 为输出电流，Vdir 为输入电压，f 为开关频率。

3.电容器的计算电容器的计算主要包括确定电容值、输出电压等参数。

通常情况下，可以使用以下公式进行计算：Cout = (Vout * Iout) / (3 * Vdir * f)其中，Vout 为输出电压，Iout 为输出电流，Vdir 为输入电压，f 为开关频率。

4.开关频率的选择开关频率的选择需要考虑电路的效率、输出电压的纹波以及电磁干扰等因素。

通常情况下，开关频率的选择范围为几百 kHz 至几 MHz。

三、DC/DC Buck 电路的性能分析DC/DC Buck 电路的性能分析主要包括以下几个方面：1.转换效率转换效率是衡量DC/DC Buck 电路性能的重要指标，其计算公式为：η = (Vout * Iout) / (Vin * Iin)其中，Vout 为输出电压，Iout 为输出电流，Vin 为输入电压，Iin 为输入电流。

buck电路纹波电流计算公式摘要：I.引言- 介绍buck电路- 说明纹波电流的概念II.buck电路的工作原理- 阐述buck电路的基本组成部分- 讲解buck电路的工作原理III.纹波电流的计算公式- 介绍纹波电流的计算公式- 解释公式中各参数的含义IV.纹波电流计算公式的应用- 举例说明如何使用纹波电流计算公式- 分析纹波电流对电路性能的影响V.总结- 回顾buck电路纹波电流计算公式的重要性- 强调在实际应用中考虑纹波电流的重要性正文：I.引言Buck电路是一种广泛应用于电子设备中的电路，它能够将输入电压转换为稳定的输出电压，为电子设备提供稳定的电源。

然而，在buck电路的工作过程中，由于各种原因，输出电压会出现波动，这种波动就是纹波电流。

纹波电流的存在会影响电路的性能，因此需要对其进行计算和分析。

II.buck电路的工作原理Buck电路主要由开关器件、电感、电容和电阻等组成。

当开关器件导通时，电感上的电流线性增加；当开关器件截止时，电感上的电流通过电容和负载电阻放电。

通过调整开关器件的占空比，可以控制输出电压的大小。

III.纹波电流的计算公式纹波电流的计算公式为：i_rms = √(i_max^2 + i_min^2)其中，i_rms表示纹波电流的有效值，i_max表示纹波电流的最大值，i_min表示纹波电流的最小值。

IV.纹波电流计算公式的应用假设一个buck电路的输入电压为120V，输出电压为10V，负载电流为1A。

根据电路的工作原理，可以计算出开关器件的占空比为：D = (10V / 120V) = 1/12进而计算出纹波电流的最大值和最小值：i_max = D * i_load = (1/12) * 1A = 0.0833Ai_min = (1 - D) * i_load = (1 - 1/12) * 1A = 0.0333A最后，根据纹波电流的计算公式，可以计算出纹波电流的有效值：i_rms = √(i_max^2 + i_min^2) = √(0.0833A^2 + 0.0333A^2) = 0.0588AV.总结Buck电路纹波电流的计算公式为i_rms = √(i_max^2 + i_min^2)，通过这个公式，可以计算出纹波电流的有效值。

深圳新视纪-高清视频专家主页：论坛：/forum关于我们：作为视频处理的资深专家，我们总是习惯于推出业界第一的产品，为消费者带来更好的图像和使用便利。

虽然在我们推出产品后，市场上不断有跟风之作，但是我们总是可以继续推出更新更好更强大的视频处理产品。

这一切都是源于我们在视频领域深厚的功力和对消费者需求的了解。

同时，我们也非常欢迎您访问我们的论坛，给我们提意见，给我们提您想要的产品。

从C300、完美色差VGA，到完美三枪VGA，再到完美投影HDMI 我们的足迹：1、2002年初，推出C300（本产品已停产）中国大陆推出的第一款为游戏机设计的色差转VGA产品。

纯模拟转换确保最高图像质量。

输入：一组色差，输出：一组VGA2、2002年初，推出C200（本产品已停产）目前所看到的唯一一款纯模拟转换产品，图像质量是数字处理scale无法比拟的产品。

输入：VGA，输出：高清色差3、2007年4月，推出完美色差VGA（本产品已停产）特别为多种游戏机设计的色差转换VGA产品，第一次在游戏机产品中引入了1：1完美不变形显示概念。

输入：色差，480i到1080p。

对用所有游戏机，DVD，卫星接收机等设备。

输出：800x600, 1024x768, 1280x1024, 1600x1200, 1440x900, 1920x1200, 1680x1050显示方式：在输入480i/p和576i/p的时候，以4:3方式显示：在4：3的屏上满屏完美不变形显示；在5：4的屏上加上下黑边完美不变形显示在16：10的屏上加左右黑边完美不变形显示在输入720p,1080i, 1080p的时候，以16:9方式显示：在4：3的屏上加上下黑边完美不变形显示；在5：4的屏上加上下黑边完美不变形显示在16：10的屏上加上下黑边完美不变形显示4、2008年9月，推出完美三枪VGA特别为三枪投影机、高端显像管显示器、带VGA输入大尺寸逐行电视机和无HDMI产品之平板电视而设计的产品。

同步DC-DC 电源的电流波形可以根据具体的拓扑结构和工作条件而变化，但通常具有以下一般特征：
1. 输出电流波形：输出电流波形通常是直流（DC）或具有很小的纹波。

这是同步DC-DC 电源的主要目标之一，即提供稳定的输出电压和电流。

2. 开关电流波形：同步DC-DC 电源的开关电流波形通常是脉冲状的。

这是由于开关电源在工作时周期性地开关输出，以调整输出电压。

开关电流的波形通常取决于拓扑结构，如升压、降压、升降压等。

3. 输入电流波形：输入电流波形取决于负载的需求和电源的效率。

在负载较轻时，输入电流波形可能会比较平稳，而在高负载时可能会出现脉冲。

4. 纹波电流：同步DC-DC 电源的输出电流通常会有一些纹波，其大小和频率取决于拓扑结构、开关频率和输出电流的需求。

纹波电流可以通过合适的滤波器来减小。

请注意，具体的电流波形可能会因同步DC-DC 电源的型号、设计和工作条件而有所不同。

如果您需要更详细的信息，建议查看相关的数据表、规格说明或联系电源供应商以获取特定型号的电流波形数据。

此外，使用示波器或其他测试设备可以实际测量电流波形以获得更准确的信息。

DCDC测试数据一、背景介绍DCDC（Direct Current to Direct Current）是一种直流到直流的转换器，广泛应用于电力系统、通信设备、电动车辆等领域。

为了确保DCDC的性能和稳定性，需要进行测试和验证。

本文将详细介绍DCDC测试数据的标准格式。

二、测试数据格式DCDC测试数据应包含以下几个方面的内容：1. 测试日期和时间：记录测试的具体日期和时间，以便追溯和比较不同测试结果。

2. 测试环境：记录测试所处的环境条件，包括温度、湿度、气压等，这些因素对测试结果可能产生影响。

3. 输入电压和电流：记录DCDC的输入电压和电流，包括额定值和实际值。

输入电压和电流是DCDC工作的基本参数，对其性能有重要影响。

4. 输出电压和电流：记录DCDC的输出电压和电流，包括额定值和实际值。

输出电压和电流是DCDC提供给负载的电力，也是评估其性能的重要指标。

5. 效率：记录DCDC的转换效率，即输出功率与输入功率的比值。

效率是评估DCDC能量转换效率的重要指标，通常以百分比表示。

6. 温度：记录DCDC的工作温度，包括芯片温度和外壳温度。

温度是评估DCDC的稳定性和散热性能的重要指标。

7. 波形图：记录DCDC输入和输出电压、电流的波形图。

波形图能直观地反映DCDC的工作状态和性能。

8. 故障记录：记录DCDC测试过程中出现的故障和异常情况，包括具体描述、发生时间和解决方法。

9. 其他参数：根据具体需求，可以记录其他与DCDC性能相关的参数，如纹波电流、纹波电压、响应时间等。

三、测试方法和工具为了获得准确的DCDC测试数据，需要采用合适的测试方法和工具。

以下是一些常用的测试方法和工具：1. 示波器：用于测量和记录DCDC输入和输出电压、电流的波形图。

示波器应具备足够的带宽和采样率，以确保测量结果的准确性。

2. 电压表和电流表：用于测量和记录DCDC输入和输出电压、电流的实际值。

电压表和电流表应具备足够的精度和分辨率，以确保测量结果的准确性。

dcdc纹波处理DC-DC纹波处理是一种用于电源转换器的技术，旨在减小输出电压中的纹波幅度。

纹波是指输出电压中的交流成分，它会对电子设备的正常运行产生不利影响。

本文将介绍DC-DC纹波处理的原理、常见的纹波处理方法以及其在电源转换器中的应用。

我们来了解一下DC-DC纹波处理的原理。

在电源转换器中，由于开关器件的开关动作以及电感和电容元件的存在，输出电压会出现纹波现象。

纹波的幅度取决于电源转换器的设计和工作条件。

为了减小纹波幅度，需要采取相应的纹波处理措施。

常见的DC-DC纹波处理方法包括滤波电容、电感滤波、多级滤波等。

其中，滤波电容是最常用的纹波处理方法之一。

通过在输出端并联一个电容，可以将纹波电压分担到电容上，从而减小输出电压中的纹波成分。

电感滤波则是通过在输出端串联一个电感，利用电感的电流-磁场-电流的特性，抑制纹波电流的流动，从而减小纹波幅度。

多级滤波是将多个滤波电容和电感组合起来，以进一步提高纹波处理效果。

DC-DC纹波处理在电源转换器中具有广泛的应用。

例如，在电子设备中，直流电源需要将交流电转换为稳定的直流电，以供电子元件正常工作。

然而，由于电源转换器的工作原理，输出电压中会存在一定的纹波成分。

如果不进行纹波处理，这些纹波成分可能会对电子设备的正常运行产生干扰。

因此，DC-DC纹波处理在电源转换器中起着至关重要的作用，可以提高电源的稳定性和可靠性。

总结一下，DC-DC纹波处理是一种用于电源转换器的技术，旨在减小输出电压中的纹波幅度。

通过采取滤波电容、电感滤波、多级滤波等方法，可以有效地抑制纹波成分，提高电源的稳定性和可靠性。

在电子设备中，DC-DC纹波处理对于保证设备的正常运行至关重要。

希望通过本文的介绍，读者对DC-DC纹波处理有更深入的了解。

对滤波效果而言，电容的ESL和ESR参数都很重要，电感会阻止电流的突变，电阻则限制了电流的变化率，这些影响对电容的充放电显然都不利。

优质的电容在设计及制造时都采取了必要的手段来降低ESL和ESR，故而横向比较起来，同样的容量滤波效果却不同。

漏电流小，ESR小，一般都是认为要选择低ESR的系列，不过也与负载有关，负载越大，ESR不变时，纹波电流变大，纹波电压也变大。

我们从公式上来看看，dV=C*di*dt；dv就是纹波，di是电感上电流的值，dt是持续的时间。

一般的开关电源书籍都会讲到怎么算纹波，大题分解为：滤波电容对电压的积分+滤波电容的ESR+滤波电容的ESL+noise，如下图：一般对纹波的计算通常是估算有关开关电源纹波的计算，原则上比较复杂，要将输入的矩形波进行傅立叶展开成各次谐波的级数，计算每个谐波的衰减，再求和。

最后的结果不仅与滤波电感、滤波电容有关，而且与负载电阻有关。

当然，计算时是将滤波电感和滤波电容看成理想元件，若考虑电感的直流电阻以及电容的ESR，那就更复杂了。

所以，通常都是估算，再留出一定余量，以满足设计要求。

对样机需要实际测试，若不能满足设计要求，则需要更改滤波元件参数。

以Buck电路为例，电感中电流连续和断续，开关电源的传递函数完全不同。

电流连续时环路稳定，电流断续时未必稳定。

而电感中电流是否连续，除与电感量等有关外，还与负载有关。

更严重的是，电流是否连续还与占空比有关，而占空比是由反馈电路控制的。

不仅Buck，其它如Boost以及由基本拓扑衍生出来的正激、反激等也是一样。

若要求所有可能产生的工作状态下都稳定，通常要加假负载以保证Buck电路电感电流总是连续(对Buck/Boost或反激则保证不会在连续断续之间转变)，或者把反馈环路时间常数设计得非常大(这会在很大程度上降低开关电源的响应速度)。

对输出电压可调整的开关电源(例如实验室用的0～30V输出电源)，环路稳定的难度更大。

DCDC和LDO的基本原理与测试DC-DC和LDO（Linear Voltage Regulator）是两种常见的电源管理器件，用于将输入电压转换为稳定的输出电压，满足各种电子设备的供电需求。

下面将介绍它们的基本原理和测试方法。

一、DC-DC的基本原理：DC-DC电路是一种电子电路，用于将直流电源的电压转换为需要的输出电压。

其基本原理是利用电感和电容储能的特性，通过开关管控制输入电压的开关行为，形成周期性的开关信号。

开关管的开关频率很高，通常在几十kHz到几MHz之间。

通过调整开关管的导通时间和断开时间，可以调节输出电压的大小。

DC-DC电路由输入端、输出端、开关器件、电感元件、电容元件等组成。

开关器件通常使用MOSFET、BJT、IGBT等器件，电感元件用于储存能量和平滑电流，电容元件用于滤波和储存能量。

DC-DC电路的测试方法：1.输入输出电压测试：使用万用表或示波器测量输入输出电压的大小和波形，确保输出电压稳定在设定值附近。

2.效率测试：使用电源负载仪测量输入输出功率，计算DC-DC的转换效率。

计算方式为：效率=输出功率/输入功率*100%。

3.稳压性能测试：输入电压发生变化时，测量输出电压的稳定性。

比如在输入电压从最小值变化到最大值的过程中，测量输出电压的偏差和响应时间。

4.转换速度测试：测量DC-DC的开启和关闭时间，检查其对快速变化的输入信号的响应能力。

5.峰值电流测试：通过测量输入电流的峰值，判断DC-DC的输电能力。

二、LDO的基本原理：LDO是一种线性稳压器，通过将输入电压调节为稳定的输出电压来完成电压转换。

LDO的基本原理是通过一个功率晶体管，使得输入电压与输出电压之间的电压差保持不变。

LDO的控制电路通过控制功率晶体管的导通和截止来调整输出电压，当电压差增大时，控制电路减小功率晶体管导通电流，反之增大。

LDO电路由输入端、输出端、功率晶体管、反馈电路等组成。

其中反馈电路是实现电压稳定性的核心部分，通常使用电阻和电平装置形成负反馈控制回路。

输入电容纹波电流有效值输入电容纹波电流有效值相信很多人都知道Buck Converter 电路中输入电容纹波电流有效值，在连续工作模式下可以用一下两个公式来计算：公式来计算：Icin.rms ＝Io ×()D D ×−1或Icin.rms ＝Io ×2)(Vin VoVo Vin −然而，相信也有很多人并不一定知道上面的计算公式是如何推导出来的，下文将完成这一过程。

的，下文将完成这一过程。

众所周知，在Buck Converter 电路中Q1的电流（Iq1）波形基本如右图所示（图所示（或见第二页或见第二页Q1电流波形）：0～DTs 期间为一半梯形，DTs ～T s 期间为零。

当0～DT 期间Iq1⊿足够小时，则Iq1波形为近似为一个高为Io 、宽为DTs 的矩形，则有：的矩形，则有：⎩⎨⎧=<<<<)()(01DTs t o Io Ts t DTs Iq而对于Iin ，只要Cin 容量足够大，则在整个周期中是基本恒定的【则在整个周期中是基本恒定的【见输见输入电流(Iin)波形】，Iin 值由下式得出：Iin ＝(V (Vo/Vin)*Io o/Vin)*Io ＝DIo 由KCL 得：Iin+Icin ＝Iq1，这里定义Icin 流出电容为正向。

所以在整个周期中有：个周期中有：输入电流(Iin)波形：Icin ＝Iq1-Iin 即：即：{)0()(DTs t DIo Io T t DTs DIo Icin <<−<<−=对Icin 的表达式可以这样理解：在Q1导通期间输入端和输入电容共同向输出端提供电流，因此输入电容电流等于Q1电流减去输入端电流；在Q1关断期间输入端对电容充电，以补充在Q1导通期间所泄掉的电荷，而此而此 时电流方向与所定义的正向是相反])()([1022∫∫−+−DTsTsDTsdt DIo dt DIo Io Ts)]()()[(122DTs Ts DIo DTs DIo Io Ts−×+×−DD Io ×−)1(Vin=，所以得：，所以得： 2)(Vin VoVo Vin Io−Q1电流（Iq1）波形：。
