20100705上海市新建住宅小区和住宅建筑内通信配套设施共建共享方案 实施细则(初稿)

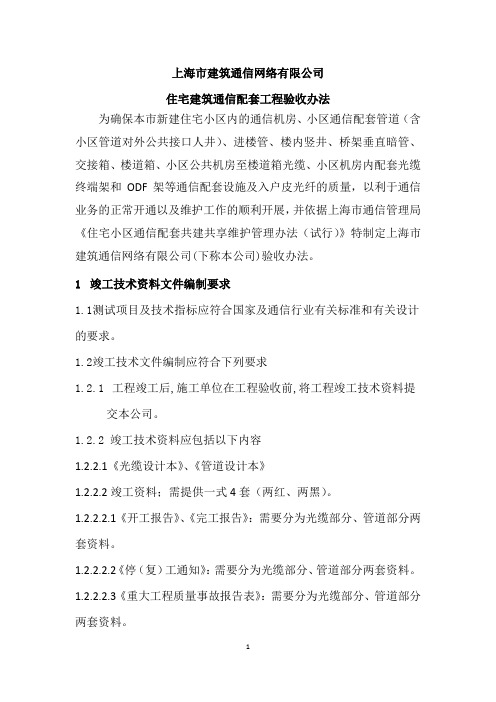

上海市建筑通信网络有限公司住宅建筑通信配套工程验收办法为确保本市新建住宅小区内的通信机房、小区通信配套管道（含小区管道对外公共接口人井）、进楼管、楼内竖井、桥架垂直暗管、交接箱、楼道箱、小区公共机房至楼道箱光缆、小区机房内配套光缆终端架和ODF架等通信配套设施及入户皮光纤的质量，以利于通信业务的正常开通以及维护工作的顺利开展，并依据上海市通信管理局《住宅小区通信配套共建共享维护管理办法（试行）》特制定上海市建筑通信网络有限公司(下称本公司)验收办法。

1竣工技术资料文件编制要求1.1测试项目及技术指标应符合国家及通信行业有关标准和有关设计的要求。

1.2竣工技术文件编制应符合下列要求1.2.1工程竣工后,施工单位在工程验收前,将工程竣工技术资料提交本公司。

1.2.2 竣工技术资料应包括以下内容1.2.2.1《光缆设计本》、《管道设计本》1.2.2.2竣工资料；需提供一式4套（两红、两黑）。

1.2.2.2.1《开工报告》、《完工报告》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.2《停（复）工通知》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.3《重大工程质量事故报告表》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.4《工程变更单》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.5《随工检查记录》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.6《监理证明》：需要分为光缆部分、管道部分两套资料。

1.2.2.2.7《光缆竣工图》、《管道竣工图》、《地形图》、《光皮线系统图》；需提供文本档及电子档。

1.2.2.2.8《光缆验收单》、《管道验收单》；需提供文本档及电子档。

1.2.2.2.9《光缆测试报告》、《光皮线通断测试报告》：光缆测试需提供以1550窗口测试的全程损耗1.2.2.2.10《设施清单（014表）》1.2.2.2.11《人井设施信息表》；需提供文本档及电子档。
