交换机与路由器实训报告交换机与路由器实训报告一、实训背景与目的1.1 实训背景1.2 实训目的二、实训环境搭建2.1 实训设备清单2.2 设备连接图三、交换机与路由器的基本概念3.1 交换机的定义与作用3.2 路由器的定义与作用3.3 交换机与路由器的区别四、交换机配置4.1 交换机初始化设置4.1.1 连接交换机并进入命令行界面 4.1.2 设置主机名和密码4.2 VLAN的配置4.2.1 VLAN的概念4.2.2 VLAN的创建和删除4.2.3 VLAN的端口配置4.3 交换机端口的配置与管理4.3.1 端口的模式设置4.3.2 速率与双工模式设置4.3.3 端口的开启与关闭五、路由器配置5.1 路由器初始化设置5.1.1 连接路由器并进入命令行界面 5.1.2 设置主机名和密码5.2 静态路由配置5.2.1 静态路由的概念5.2.2 静态路由的配置方法5.3 动态路由配置5.3.1 动态路由的概念5.3.2 动态路由的协议选择5.3.3 动态路由的配置方法六、网络设备间的互通测试6.1 交换机内部网络的互通测试6.2 路由器与交换机间网络的互通测试6.3 路由器间网络的互通测试七、实训总结与心得体会附件：附件1、实训设备清单附件2、实训设备连接图附件3、实训配置示例文件法律名词及注释：1、VLAN（Virtual Local Area Network）：虚拟局域网的缩写，是一种基于交换机的虚拟网络划分技术，可将局域网划分为多个逻辑上独立的虚拟局域网。
2、静态路由：管理员手动配置的路由，路由表中的路由信息不会随网络拓扑的更改而自动更新。
3、动态路由：通过使用路由协议，使路由器能够自动学习和更新路由表中的路由信息，实现动态路由选择和转发。
实验6 交换机和路由器仿真一．实验目的及要求1、通过对交换机配置的基本知识与基本过程的学习，掌握交换机配置的基本过程以及用交换机组成虚拟网络的过程。
2、掌握路由器配置方式、命令状态、常用命令和配置过程等基础知识二. 实验设备及条件硬件：PC机、网卡、已经设定好的以态网环境软件：YS-RouteSim一点通路由模拟软件三．实验内容1、学会配置路由器与交换机2、使用命令配置路由器与交换机，并学习和掌握路由器与交换机的指令与状态。
*注意：模拟软件里面含有一些破解程序，有些杀毒软件会将它识别为病毒，如果不能加入杀毒软件的信任列表中，可以先退出杀毒软件，然后再运行模拟仿真软件。
路由器常用状态：1.router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2.router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3.router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4.router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5.rommon>路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
在模拟环境下是，同时按下ctrl+Del。
6.设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。

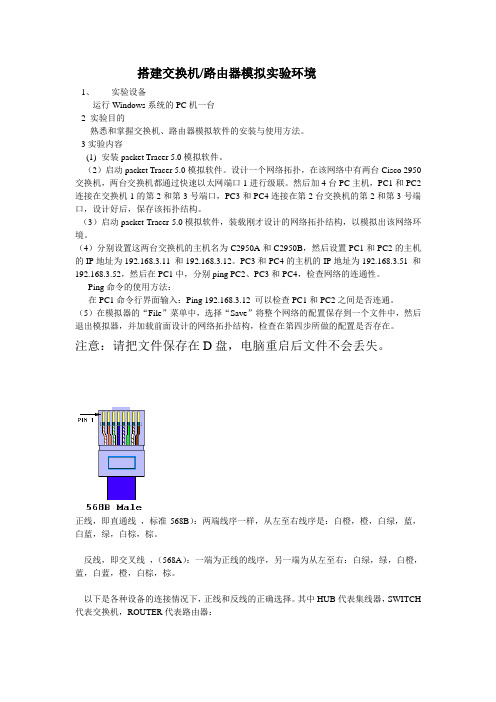

搭建交换机/路由器模拟实验环境1、实验设备运行Windows系统的PC机一台2 实验目的熟悉和掌握交换机、路由器模拟软件的安装与使用方法。
3实验内容(1)安装packet Tracer 5.0模拟软件。
（2）启动packet Tracer 5.0模拟软件。
设计一个网络拓扑，在该网络中有两台Cisco 2950交换机，两台交换机都通过快速以太网端口1进行级联。
然后加4台PC主机，PC1和PC2连接在交换机1的第2和第3号端口，PC3和PC4连接在第2台交换机的第2和第3号端口，设计好后，保存该拓扑结构。
（3）启动packet Tracer 5.0模拟软件，装载刚才设计的网络拓扑结构，以模拟出该网络环境。
（4）分别设置这两台交换机的主机名为C2950A和C2950B，然后设置PC1和PC2的主机的IP地址为192.168.3.11 和192.168.3.12。
PC3和PC4的主机的IP地址为192.168.3.51 和192.168.3.52，然后在PC1中，分别ping PC2、PC3和PC4，检查网络的连通性。
Ping命令的使用方法：在PC1命令行界面输入：Ping 192.168.3.12 可以检查PC1和PC2之间是否连通。
（5）在模拟器的“File”菜单中，选择“Save”将整个网络的配置保存到一个文件中，然后退出模拟器，并加载前面设计的网络拓扑结构，检查在第四步所做的配置是否存在。
注意：请把文件保存在D盘，电脑重启后文件不会丢失。
正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线，即交叉线，（568A）：一端为正线的线序，另一端为从左至右：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
以下是各种设备的连接情况下，正线和反线的正确选择。
其中HUB代表集线器，SWITCH 代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

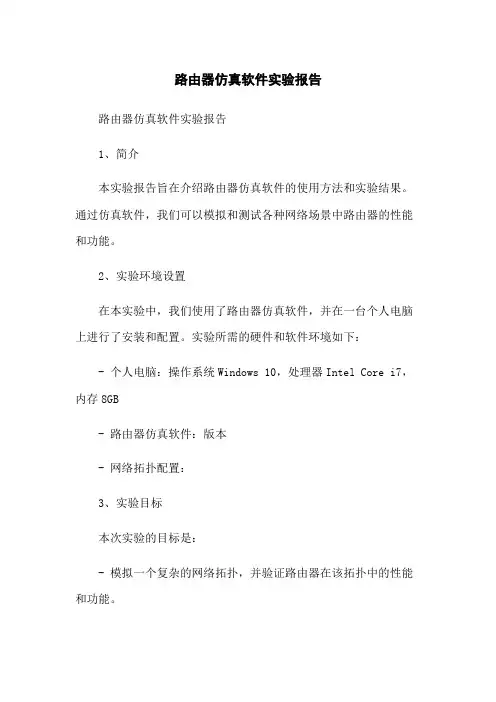

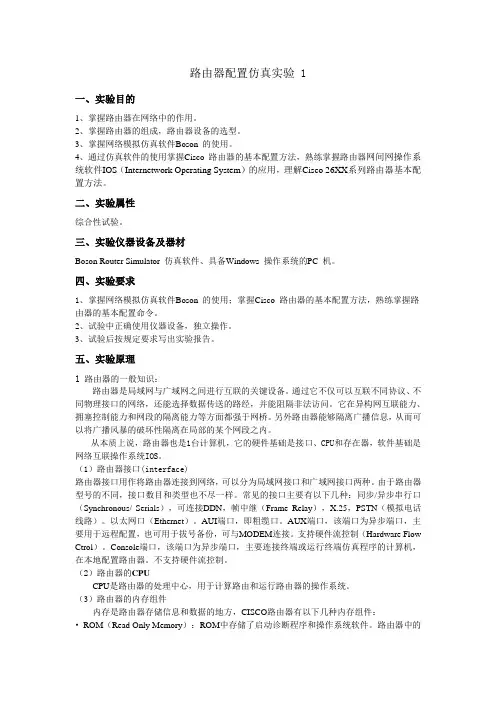

路由器仿真软件实验报告路由器仿真软件实验报告1、简介本实验报告旨在介绍路由器仿真软件的使用方法和实验结果。
通过仿真软件，我们可以模拟和测试各种网络场景中路由器的性能和功能。
2、实验环境设置在本实验中，我们使用了路由器仿真软件，并在一台个人电脑上进行了安装和配置。
实验所需的硬件和软件环境如下：- 个人电脑：操作系统Windows 10，处理器Intel Core i7，内存8GB- 路由器仿真软件：版本- 网络拓扑配置：3、实验目标本次实验的目标是：- 模拟一个复杂的网络拓扑，并验证路由器在该拓扑中的性能和功能。
- 测试不同路由器配置参数对网络性能和数据传输速度的影响。
- 分析路由器在各种网络故障情况下的表现，并评估其可靠性和鲁棒性。
4、实验步骤4.1 网络拓扑配置在路由器仿真软件中，设置所需的网络拓扑，包括路由器、交换机、主机等设备的连接和配置。
确保拓扑结构符合实验要求。
4.2 路由器配置对每个路由器进行配置，包括路由表配置、接口配置、路由协议配置等。
根据实验要求设置相应的参数。
4.3 数据包发送与接收在仿真软件中，网络流量，模拟数据包的发送和接收过程。
可以使用自定义的数据包，或者选择预定义的测试数据。
4.4 性能测试与分析通过监测路由器的性能指标，如转发速率、内存利用率等，评估路由器在实验环境下的性能表现。
针对不同配置和网络故障场景，进行性能测试和分析。
5、实验结果与讨论根据实验步骤中所进行的实验和性能测试，记录并整理实验结果。
对实验结果进行分析和讨论，比较不同配置和场景下的性能差异。
6、结论根据实验结果和分析，得出结论，总结路由器的性能和功能，以及对网络设计和优化的启示。
7、附件本文档附带了以下附件供参考：- 路由器仿真软件配置截图- 实验数据和性能指标记录表8、法律名词及注释请参阅附录部分。

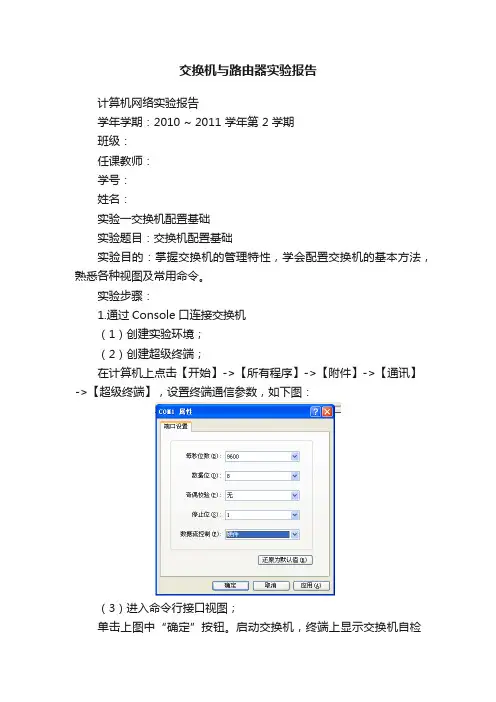

交换机与路由器实验报告计算机网络实验报告学年学期：2010 ~ 2011 学年第 2 学期班级：任课教师：学号：姓名：实验一交换机配置基础实验题目：交换机配置基础实验目的：掌握交换机的管理特性，学会配置交换机的基本方法，熟悉各种视图及常用命令。
实验步骤：1.通过Console口连接交换机（1）创建实验环境；（2）创建超级终端；在计算机上点击【开始】->【所有程序】->【附件】->【通讯】->【超级终端】，设置终端通信参数，如下图：（3）进入命令行接口视图；单击上图中“确定”按钮。
启动交换机，终端上显示交换机自检信息。
自检结束后提示用户键入回车，用户回车后进入交换机用户视图。
命令提示符如下：（4）熟悉各类视图；（5）验证交换机常用配置命令；保存当前设备配置：save重启交换机：reboot查看接口状态：[H3C]display interface 等等命令。
2.通过Telnet配置交换机（1）通过Telnet配置交换机管理VLAN的IP地址；system-view[H3C]interface Vlan-interface 1[H3C-Vlan-interface]ip address 192.168.10.10 255.255.255.0 （2）配置Telnet用户认证方式：认证方式为None时Telnet登录方式的配置：[H3C]user-interface vty 0[H3C-ui-vty0]authentication-mode none[H3C]user-interface vty 0[H3C-ui-vty0]authentication-mode password[H3C-ui-vty0]set authentication password simple h3cpass 认证方式为Scheme时Telnet登录方式的配置：[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode scheme[H3C]local-user h3c[H3C-user-h3c]password simple h3cpass[H3C-user-h3c]service-type telnet level 3（3）配置计算机的IP地址和子网掩码，使之与交换机管理VLAN 的IP 地址在同一网段，如IP地址为192.168.10.11，子网掩码为255.255.255.0；（4）在计算机上运行Telnet程序，输入交换机管理VLAN的IP 地址，然后按【确定】，如下图：（5）根据设置的不同认证方式登录到交换机，如果是None方式登录的用户不用输入密码，而用scheme方式登录就要输入用户名和密码。
路由器交换机实验报告路由器交换机实验报告引言网络技术的快速发展使得人们对于网络设备的需求越来越高。
在现代网络中，路由器和交换机是两种常见的网络设备，它们在数据传输和网络连接方面起着重要的作用。
本实验报告将介绍路由器和交换机的基本原理、功能和应用，并通过实验验证它们在网络中的性能和效果。
一、路由器的原理和功能1.1 路由器的原理路由器是一种能够连接不同网络并进行数据传输的设备。
它通过将数据包从源地址发送到目标地址，实现网络之间的通信。
路由器根据路由表中的信息，选择最佳的路径将数据包转发到下一个网络节点，从而实现数据的传输。
1.2 路由器的功能路由器具有以下几个主要功能：- 路由选择：根据网络拓扑和路由表选择最佳路径进行数据传输。
- 数据转发：将数据包从一个网络节点转发到下一个网络节点。
- 分段和重组：将大数据包分割成小的数据段进行传输，并在目标地址处重新组装。
- 数据过滤和安全：根据配置的规则对数据包进行过滤和安全检查，保护网络的安全性。
- 网络地址转换（NAT）：将私有IP地址转换为公共IP地址，实现内部网络与外部网络的通信。
二、交换机的原理和功能2.1 交换机的原理交换机是一种用于连接计算机和其他网络设备的网络设备。
它通过学习和存储MAC地址，并根据目标MAC地址将数据包转发到正确的端口，实现设备之间的直接通信。
交换机工作在数据链路层，通过建立和维护MAC地址表，实现数据的快速转发。
2.2 交换机的功能交换机具有以下几个主要功能：- 数据转发：通过学习和存储MAC地址，将数据包转发到正确的端口。
- 广播和组播：将数据包发送到所有连接的设备或者特定组内的设备。
- VLAN划分：将交换机划分为多个虚拟局域网，实现不同网络之间的隔离和管理。
- 链路聚合：将多个物理链路绑定为一个逻辑链路，提高带宽和可靠性。
- 交换机管理：通过配置交换机的参数和规则，管理和监控网络设备的状态和性能。
三、实验设计与结果分析为了验证路由器和交换机的性能和效果，我们进行了一系列实验。

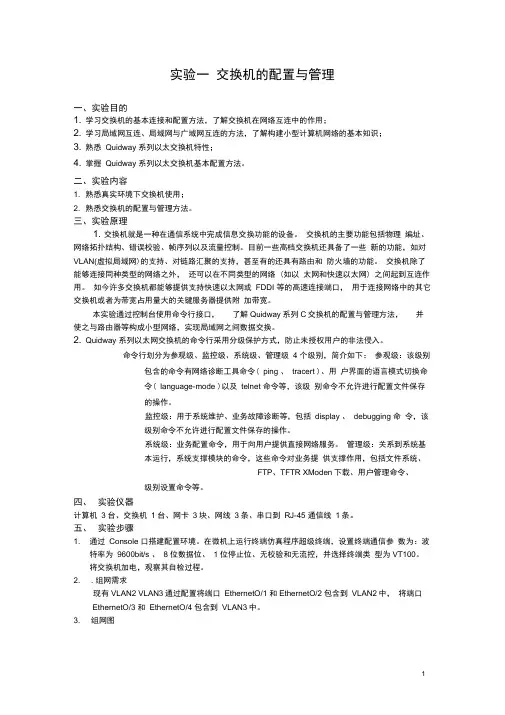

实验一交换机的配置与管理一、实验目的1. 学习交换机的基本连接和配置方法，了解交换机在网络互连中的作用；2. 学习局域网互连、局域网与广域网互连的方法，了解构建小型计算机网络的基本知识；3. 熟悉Quidway 系列以太交换机特性；4. 掌握Quidway 系列以太交换机基本配置方法。
二、实验内容1. 熟悉真实环境下交换机使用；2. 熟悉交换机的配置与管理方法。
三、实验原理1. 交换机就是一种在通信系统中完成信息交换功能的设备。
交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流量控制。
目前一些高档交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有路由和防火墙的功能。
交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络 (如以太网和快速以太网) 之间起到互连作用。
如今许多交换机都能够提供支持快速以太网或FDDI 等的高速连接端口，用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。
本实验通过控制台使用命令行接口，了解Quidway系列C交换机的配置与管理方法，并使之与路由器等构成小型网络，实现局域网之间数据交换。
2. Quidway 系列以太网交换机的命令行采用分级保护方式，防止未授权用户的非法侵入。
命令行划分为参观级、监控级、系统级、管理级 4 个级别，简介如下：参观级：该级别包含的命令有网络诊断工具命令( ping 、tracert )、用户界面的语言模式切换命令( language-mode )以及telnet 命令等，该级别命令不允许进行配置文件保存的操作。
监控级：用于系统维护、业务故障诊断等，包括display 、debugging 命令，该级别命令不允许进行配置文件保存的操作。
系统级：业务配置命令，用于向用户提供直接网络服务。
管理级：关系到系统基本运行，系统支撑模块的命令，这些命令对业务提供支撑作用，包括文件系统、FTP、TFTR XModen下载、用户管理命令、级别设置命令等。
至诚学院计算机网络实验报告实验一： 交换机、路由器仿真实验一、 实验目的：1) 掌握在交换机上建立、配置VLAN 的方法。
2) 学习路由器的基本配置，验证静态路由的理论原理。
二、 实验要求：1) 掌握模拟器Boson NetSim 的基本用法，能亲自用“Boson Network Designer ”设计一个网络拓扑结构，了解对在Boson NetSim for CCNP环境下配置Cisco 路由器及交换机的命令格式。
2)总结在交换机上实现VLAN 原理；掌握对配置过程中所涉及到的相关命令。
3)了解如何设置路由器的接口的IP地址、静态路由等的相关命令；加深对有关路由器根据路由表转发分组的原理的理解。
三、实验内容：(一)模拟器软件Boson NetSim的使用1．解压、安装模拟器Boson NetSim （如果本机事先没有安装Adobe Reader 7.0，还需要安装该软件，以便在Boson NetSim中能查看PDF文档，否则无法进入模拟器Boson NetSim）2．破解Boson NetSim （用注册机完成注册后，才能使用模拟器的配置功能）3．用“Boson Network Designer”加入一台交换机和两台ＰＣ机4．用“Boson NetSim for CCNP”测试两台ＰＣ机的连通性（注意ＰＣ机的ＩＰ设定，winipcfg 和ping 命令的使用）5．用“Boson Network Designer”加入两（更多）台交换机和若干台ＰＣ机6．用“Boson NetSim for CCNP”测试ＰＣ机的连通性7．用“Boson Network Designer”绘制一个如下图所示的网络拓扑图，并将其保存。
8．初步熟悉模拟器Boson NetSim for CCNP的使用。
将上一步所保存的拓扑文件导入到Boson NetSim for CCNP环境中，练习配置命令，结合所提供的参考资料，练习熟悉一些最基本的配置环境和命令。

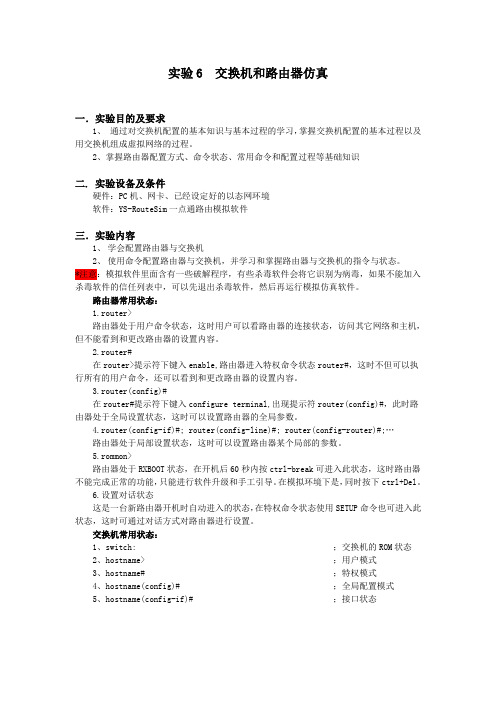

实验6 交换机和路由器仿真一．实验目的及要求1、通过对交换机配置的基本知识与基本过程的学习，掌握交换机配置的基本过程以及用交换机组成虚拟网络的过程。
2、掌握路由器配置方式、命令状态、常用命令和配置过程等基础知识二. 实验设备及条件硬件：PC机、网卡、已经设定好的以态网环境软件：YS-RouteSim一点通路由模拟软件三．实验内容1、学会配置路由器与交换机2、使用命令配置路由器与交换机，并学习和掌握路由器与交换机的指令与状态。
*注意：模拟软件里面含有一些破解程序，有些杀毒软件会将它识别为病毒，如果不能加入杀毒软件的信任列表中，可以先退出杀毒软件，然后再运行模拟仿真软件。
路由器常用状态：1.router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2.router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3.router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4.router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5.rommon>路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
在模拟环境下是，同时按下ctrl+Del。
6.设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
交换机常用状态：1、switch: ；交换机的ROM状态2、hostname> ；用户模式3、hostname# ；特权模式4、hostname(config)# ；全局配置模式5、hostname(config-if)# ；接口状态路由器与交换机常用指令：在YS-RouteSim一点通路由模拟软件的实验参考的菜单的命令参考中有详细的介绍，如下图6-1、6-2：图6-1图6-2四．实验步骤1.口令和主机名设置（1）交换机的初始化当交换机没有进行配置时，接入超级终端会提示是否以对话方式进行配置，初始化内容主要有IP地址、网关、主机名和口令等。
配置文件是flash:config.text。
在同时按下ctrl+Delete（ctrl+break）之后，交换机进入ROM监控模式。
之后在“实验参考”中“实验一”指导下按照交换机的提示进行交换机的配置。
（2）路由器的初始化与交换机类似，也是同时按下ctrl+Delete（ctrl+break）之后，交换机进入ROM监控模式。
之后在“实验参考”中“实验一”指导下按照路由器的提示进行路由器的配置。
（3）用命令行设置交换机和路由器的口令和主机名交换机和路由器的口令和主机名的设置基本相同，都是进入特权模式后，以命令行的方式对路由器和交换机进行设置。
之后在“实验参考”中“实验一”指导下按照提示进行设备的配置。
也可输入“？”查看当前状态下的指令帮助。
(4)清除交换机口令清除交换机口令，实际中是在开机时按住交换机上的mode按钮，在模拟软件中按Ctrl+Break，进入ROM方式switch:。
然后使用flash_init、dir flash等命令,进行交换机口令的清除及初始化。
但是因为没有了配置文件，所以重新引导后会提示对话，要求进行配置。
有些情况下，最好用改名方法，修改口令后现将原配置恢复，再重新设置口令后存盘。
具体详细内容看实验参考进行配置。
（5）清除路由器口令路由器2621的配置文件不让删除和改名，需要采用设置寄存器开关的方法实现。
实际当中是在上电时，按Ctrl+Break。
在软件模拟中，双击RouterA进入终端模式，再按Ctrl+Break进入rommon>状态，操作如下：rommon> ；进入ROM监控状态rommon>confreg 0x2142 ；跳过配置文件适用26xx 36xx 45xx rommon>reset ；重新引导，等效于重开机Continue with configuration dialog? [yes/no]:norouter>enrouter#conf trouter(config)#enable secret bbb ；设置特权加密口令为 bbbrouter(config)#config-register 0x2102 ；正常使用配置文件router(config)#exitrouter#exitrouter>router>enpassword:bbb（6）备份IOS和配置文件在实际工作中经常需要备份路由器的IOS和配置文件，以备系统有问题时的恢复。
可以这样操作：router#dir nvram:router#copy flash:c2621.bin tftp:router#copy startup-config tftp:router#2.计算机与交换机IP地址设置（1）HostA的配置双击HostA，输入用户名和入口令，键入"？"可以求得帮助。
用户名(PCA login)是“root”,口令(password)是“linux”。
登陆之后设置PCA的IP以及子网掩码和网关等。
设置 IP ：[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0设置网关：[root#PCA root]# route add default gw 10.65.1.9（2）HostB的设置与HostA类似对HostB的IP、子网掩码和网关进行设置。
（3）交换机的设置双击SwitchA，进入特权模式后，进入默认的vlan状态，使用命令行对交换机的IP、掩码、网关进行配置。
然后测试连通情况。
设置ip地址和掩码:switch(config-if)#ip address 10.65.1.3 255.255.0.0设置switch的网关:首先输入exit命令退到上一状态，然后进行网关设置。
switch(config)#ip default-gateway 10.65.1.9之后可以用show的命令来查看状态，在特权模式下键入“show ？”就可以查看show 命令的帮助，另外注意执行“show”命令时，一定要退出switch(config)#状态。
（4）双击HostA，在HostA下测试连通情况，并使用telnet命令分别登陆HostB和SwitchA。
（5）修改PCB的ip地址修改为不同网段的一个ip地址，为10.66.1.2，再从PCA Ping PCB。
断开交换机与PCB计算机连线，进行如下操作：[root@PCA root]# ping 10.65.1.4[root@PCA root]# ping 10.65.1.3[root@PCA root]# ping 10.65.1.1[root@PCA root]# ping 127.0.0.13.交换机VLAN实验（1）规划ip地址在给设备分配地址时，可以参照前面的实验来进行设置。
其中设置交换机地址是仍是进入vlan 1中进行设置。
PCA的ip 地址: 10.65.1.1PCB的ip 地址: 10.66.1.1PCC的ip 地址: 10.65.1.3PCD的ip 地址: 10.66.1.3SWA的ip 地址: 10.65.1.7SWB的ip 地址: 10.65.1.8SWA的f0/5~f0/7 vlan 2 ，f0/8为trunkSWB的f0/5~f0/7 valn 2 ，f0/1为trunk注意，以上设置中10.65.xx.xx的设备网关全是10.65.1.9，10.66.xx.xx的设备网关全是10.66.1.9用ping命令测试，从PCA和PCB到各点的连通情况。
由于交换机初始化为vlan 1，因为同网段的可以通。
即PCA到PCC、SWA、SWB是通的，而PCB只与PCD通。
（2）设置VLAN双击SwitchA，改名SwitchA为SWA，建立2 个vlan，分别为vlan 2、vlan 3switch>enswitch#sh vlanswitch#conf tswitch(config)#hosthame SWAswitch(config)#exitSWA#vlan databaseSWA(vlan)#vlan 2SWA(vlan)#vlan 3SWA(vlan)#exitSWA#conf tSWA#sh vlan至此在SWA上建立了两个vlan,show命令应该可以看到，但现在它没有成员。
下面将SWA交换机的f0/5，f0/6，f0/7 加入到vlan 2SWA#conf tSWA(config)#int f0/5SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/6SWA(config-if)#switchport access vlan 2SWA(config-if)#int f0/7SWA(config-if)#switchport access vlan 2SWA(config-if)# endSWA#sh vlan在SWB上与SWA上类似，将SWB的f0/5，f0/6，f0/7 加入到vlan 2。
之后测试连通性。
（3）设置干线trunk将连接两个交换机的端口设置成trunk。
SWA#conf tSWA(config)#int f0/8SWA(config-if)#switchport mode trunkSWA(config-if)#switchport trunk allowed vlan 1，2，3SWA(config-if)#switchport trunk encap dot1qSWA(config-if)#endSWA#show runSWB的f0/1口的设置于SWA的f0/8口的设置方式一样。
交换机创建trunk时，默认allowed all，所以trunk allowed命令可以不用。
dot1q是vlan中继协议（802.1q），由于正确设置了trunk，两个交换机间可以多个vlan 通过，所以这时PCA和PCC通，PCB和PCD也可以通。
