煤矿井上下变电所预防性试验技术要求

预防性试验的组织安全技术措施审批：矿总工：安监处：矿调度：通风科：机电科：2012年2月27日预防性试验的安全技术措施随着雷雨季节的到来，为确保我矿高压设备的安全运行，根据矿领导决定对所有高压电气设备进行预防性试验，为确保预防性试验的顺利进行及试验期间的供电安全特制定本措施：一、领导组：总指挥：李建功副总指挥：樊鹏飞现场负责人：郑守诚成员：机电队长、技术员安全员一名瓦斯员一名计划工作日期：2月28日早班8：00二、安全措施及要求（一）一般规定1、鉴于预防性试验时，需要携带非防爆设备下井，所以现场必须有瓦检员、安全员跟班。

2、试验过程中严格执行“两票”制度及矿相关规定，在矿调度、安全员、瓦斯员未许可的情况下，不许开工作业。

3、全体试验人员及参加工作人员必须听从现场负责人的指挥，当发生问题时现场负责人必须及时向矿调度汇报，要听从矿调度指挥，试验前和试验后要与矿调度联系，征得同意后方可开始试验，试验过程中出现特殊情况时要立即停止试验，立即恢复供电，出现主扇停风事故后要立即将相关设备恢复成原状，并断电撤人。

4、试验设备的停电工作必须在试验前通知相关单位，相关单位要做好配合工作。

5、在试验过程中，如果试验工作开始后，无关人员必须暂时离试验设备3m以外，未经现场负责人允许不许靠近。

6、试验前及试验过程中，瓦检员必须加强作业地点前后20米范围内的瓦斯情况，只有瓦斯浓度在1%以下的情况下进行作业，进行试验人员必须配戴便携式瓦检仪。

7、各高压开关的整定值按机电科提供的整定值进行整定，并按该整定值进行试验，不能随意更改整定值。

8、试验工作结束后，所试设备必须尽快恢复供电，待变电所所有设备平稳运行半个小时以上时，方可离开。

9、在试验过程中，如果发生无计划停风事故，试验工作必须马上停止，尽快恢复供电，供电正常后方可继续工作。

10、试验结束后，试验现场必须清理干净，所试设备必须全部恢复原运行状态。

11、做预防性试验时要借此机会对本变电所的所有高开、移变、干变、低压馈电开关等所有供电设备全面检修一遍。

井下变电所预防性试验安全技术措施为保证矿井供电系统的安全稳定运行，与2013年 2 月4 日 8时分对井下高压供电设备进行春季预防性试验，特制定如下措施：一、组织机构组长：副组长：成员：机电部机电队组调度室安监处通风二、试验范围1、井下主变电所高压配电装置（9台）、变压器（2台）。

2、井下盘区变电所高压配电装置（15台）、变压器（4台）。

三、停电时间2月4日8 时30分------ 2月7日16时 00分四、试验前准备工作和职责分工(1）、井上下停送电工作负责人：(2）、35kv变电站负责人：(3）、井下停送电负责人：(4）、35KV变电站负责井下主变电所双回路进线的停送电。

(5）、各队组负责管辖范围内各配电点的停送电工作。

五、停、送电操作步骤1、停送电负责人及操作人员必须准时到岗，准备好停送电工作。

2、35KV变电站断开528断路器，井下主变电所Ⅱ回路停电，将井下主变电所由Ⅰ回路带全部负荷，并检查各设备运转正常后向调度室汇报。

3、井下开始对Ⅰ回路高压设备进行预防性试验。

4、试验完毕后汇报调度室，并通知35KV变电站断开536断路器，井下主变电所Ⅰ回路停电，合528断路器，将井下主变电所由Ⅱ回路带全部负荷，并检查各设备运转正常后向调度室汇报。

5、井下开始对Ⅱ回路高压设备进行预防性试验。

6、试验完毕后汇报调度室，并通知35KV变电站合536断路器，井下主变电所恢复双回路供电。

7、井下主变电所断开1#、9#高爆柜，大巷皮带Ⅰ回、Ⅱ回断电。

大巷皮带变压器开始做预防性试验。

8、主变电所断开7#高爆柜，盘区变电所Ⅰ回断电，由Ⅱ回路带盘区全部负荷，开始对盘区变电所Ⅰ回高压设备进行预防性试验。

10、主变电所启动盘区变电所Ⅰ回7#高爆柜、断开盘区变电所Ⅱ回3#高爆柜，由Ⅰ回路带盘区全部负荷，开始对盘区变电所Ⅱ回高压设备进行预防性试验。

11、试验完毕后盘区变电所恢复双回路供电。

12、断开盘区变电所13#（3101带式输送机）高爆柜，开始对3101顺槽带式输送机变压器进行预防性试验。

YF-ED-J2960可按资料类型定义编号变电所电气预防性试验安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日变电所电气预防性试验安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

一、概况：根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。

按照集团公司电气试验室的统一要求，计划规定于20xx年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。

本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。

为确保本次工作的安全顺利进行，特制定本措施。

二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：王树君安全负责人：付伯杨3、工区现场人员：陈勇4、配合试验人员：赵海、汤立、王萍、王元龙三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。

2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。

3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。

煤矿电气设备预防性试验方案及措施预防性试验是预防电气设备损坏以及确保电气设备在雷雨季节安全运行的一项重要工作，准确地判断出电气设备的运行状况，对电气设备的绝缘情况和运行状况进行安全确认，并为年度设备检修提供可靠的科学依据，消除设备在运行中发生因绝缘电阻降低击穿，接地不良，造成矿井停电、设备损坏的重大安全隐患。

为确保矿井供电系统和井上下电气设备安全、可靠地运行，提高矿井供电质量，我矿从2月25日起，对矿井上下高低压电气设备有计划的全面进行预防性试验。

电气设备及供电网络进行预防性检查和试验，以确保电气设备及供电网络安全运行。

重点对象为：要害场所防雷电保护设施，如避雷针、避雷器、避雷带的检查与试验；通讯线路在入井处防止雷电波及井下保护装置的检查试验；各类接地装置的检查、测试及各种电器、电缆的绝缘电阻测试；漏电保护装置和自动空气开关的检查与试验等。

通过预防性试验，对全矿井高低压供电线路以及供电系统进行一次全面的“体检”，把测试中发现的影响矿井供电的安全隐患，及时进行排除和治理，提高矿井供电系统抗雷雨侵袭的能力。

为矿井供电系统的安全运行打下良好的基础，实行供电系统零影响，为该矿生产提供可靠的供电保障。

一、为搞好电气设备试验，矿井成立电气试验组，配有负责电气试验的技术人员，配备具有一定文化技术水平的试验人员，装备相适应的仪器、试验设备等。

二、电气试验必须执行“煤矿电气试验规程”，“预防性试验标准”、“电气装置安装工程施工及验收规范”等国家有关规程。

三、电气试验组负责6KV及以下电器设备的检查、检修、调整试验工作。

四、对新安装的电气设备，必须按新安装交接试验标准进行，并写出详细的试验报告，交使用单位。

五、电器设备如变压器、电动机、开关、电缆等在投入运行前必须按规定做检查、测试、调整和电气试验。

六、每年冬季，避雷器要退出运行，每年雨季三月一日前对防雷电设施，接地装置进行预防性试验，合格后方准投入运行，定期对输电线路进行巡线检查，排除故障隐患。

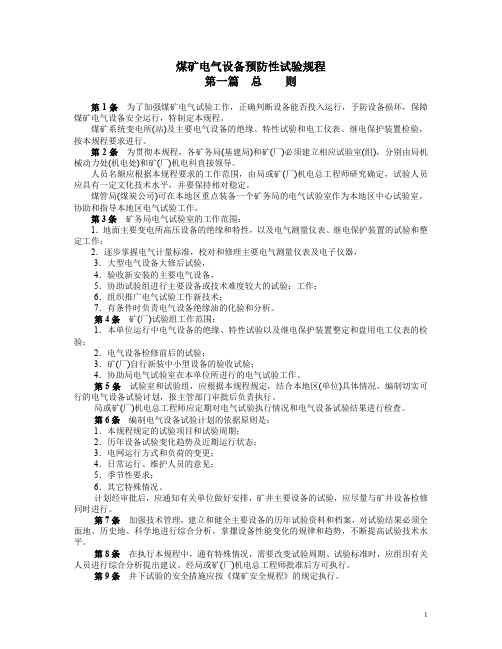

煤矿电气设备预防性试验规程第一篇总则第1条为了加强煤矿电气试验工作，正确判断设备能否投入运行，予防设备损坏，保障煤矿电气设备安全运行，特制定本规程。

煤矿系统变电所(站)及主要电气设备的绝缘、特性试验和电工仪表、继电保护装置检验，按本规程要求进行。

第2条为贯彻本规程，各矿务局(基建局)和矿(厂)必须建立相应试验室(组)，分别由局机械动力处(机电处)和矿(厂)机电科直接领导。

人员名额应根据本规程要求的工作范围，由局或矿(厂)机电总工程师研究确定，试验人员应具有一定文化技术水平，并要保持相对稳定。

煤管局(煤炭公司)可在本地区重点装备一个矿务局的电气试验室作为本地区中心试验室，协助和指导本地区电气试验工作。

第3条矿务局电气试验室的工作范围：1．地面主要变电所高压设备的绝缘和特性，以及电气测量仪表、继电保护装置的试验和整定工作；2．逐步掌握电气计量标准，校对和修理主要电气测量仪表及电子仪器，3．大型电气设备大修后试验，4．验收新安装的主要电气设备，5．协助试验组进行主要设备或技术难度较大的试验：工作；6．组织推广电气试验工作新技术；7．有条件时负责电气设备绝缘油的化验和分析。

第4条矿(厂)试验组工作范围：1．本单位运行中电气设备的绝缘、特性试验以及继电保护装置整定和盘用电工仪表的检验；2．电气设备检修前后的试验；3．矿(厂)自行新装中小型设备的验收试验；4．协助局电气试验室在本单位所进行的电气试验工作。

第5条试验室和试验组，应根据本规程规定，结合本地区(单位)具体情况，编制切实可行的电气设备试验讨划，报主管部门审批后负责执行。

局或矿(厂)机电总工程师应定期对电气试验执行情况和电气设备试验结果进行检查。

第6条编制电气设备试验计划的依据原则是：1．本规程规定的试验项目和试验周期；2．历年设备试验变化趋势及近期运行状态；3．电网运行方式和负荷的变更；4．日常运行、维护人员的意见；5．季节性要求；6．其它特殊情况。

35KV变电所电气预防性试验安全技术措施一、工程简介：根据《煤矿安全规程》第483条之规定及《煤矿电气试验规程》的要求，每年需对矿井高压电气设备进行预防性试验，以确保矿井供电安全。

为保证施工安全进行，特编制本措施呈矿审批。

二、试验项目：1．继电保护电器动作及时限动作特征试验。

2．真空断路器绝缘电阻测定及交流耐压试验。

3．电缆绝缘电阻测定、直流耐压及泄露电流测定试验。

4．电压互感器绝缘电阻测定试验。

5．变压器直流电阻测定及绝缘油试验。

6．电流互感器校验。

7．避雷器绝缘电阻及工频放电试验。

8．常用绝缘安全用具耐压等级试验。

三、施工组织：1．我矿所辖平田35KV变电所及兰田35KV变电所直馈线路电气预防性试验由公司动力部安排机电分公司电气试验站负责试验。

2．35KV变电所的6KV变（配）电所电气预防性试验由本单位负责试验，并于2018年3月底全部完成，并将试验记录整理后报公司动力部。

3．工作负责人：机电科平田片区主管柴化廷，负责施工期间的全面工作。

4．安全负责人：分管副科长姜云，负责施工期间的安全工作，并亲临现场指导。

5．技术负责人：技术副科长龙江勇，全面负责施工期间的技术管理工作。

6．现场工作负责人：必须由车间主任黄军担任，负责现场工作安排及人员组织。

7．现场安全负责人：由车间主任陆贞斌担任，主要负责施工期间措施提及的安全方面条款的现场落实、监督及停送电操作的监护。

8．现场技术负责人：供电车间技术员李山，负责现场施工的技术指导。

9．工作人员：供电车间维修工。

四、隐患预排查：1．试验前未完成停电、验电、放电、合接地刀闸、悬挂停电工作牌等工作，易造成工作人员触电伤人事故。

2．高压操作未佩戴绝缘手套、穿绝缘靴，易造成触电伤人事故。

3．验电时未使用相同电压等级的专用验电器，易造成触电伤人事故。

4．在使用验电器验电前，未检查验电器的完好，易造成触电伤人事故。

5．在开始试验前，未认真检查试验回路及接线是否正确，易造成短路事故。

整体解决方案系列变电所电气预防性试验安全技术措施要求（标准、完整、实用、可修改）编号：FS-QG-30370变电所电气预防性试验安全技术措施要求Requirements for safety technical measures for electrical preventivetests in substations说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定一、概况:根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。

按照集团公司电气试验室的统一要求，计划规定于20xx年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。

本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。

为确保本次工作的安全顺利进行，特制定本措施。

二、施工组织:1、试验负责人:集团公司电气试验室2、配合施工负责人:王树君安全负责人:付伯杨3、工区现场人员:陈勇4、配合试验人员:赵海、汤立、王萍、王元龙三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。

2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。

3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。

试验前，将所用的两票全部准备好。

4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。

四、35KV变电所正常运转状态为米箩110KVI回路为主运行回路，米箩矿35KV变II回路为热备用回路。

(一)米箩矿35KVII回路35KV电气设备预防性试验步骤:1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。

XXXXXX集团XXXXXXX矿安全技术措施编制单位：保运区持用单位：保运区编制日期：2017年2月1日审批记录35KV变电所电气预防性试验安全技术措施一、概况：据《煤矿安全规程》第435、436、437条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。

按照集团公司电气试验室的统一要求，计划规定于xxx年x月，对35KV变电所供电设备及电缆线路做预防性电气试验。

本次试验工作由集团公司电气试验室负责，机电科和保运区积极配合试验。

为确保本次工作的安全顺利进行，特制定本措施。

二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：xxx安全负责人：xxx3、配合试验人员：xxxx三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。

2、试验前，由保运区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。

3、由集团公司实验室负责试验的安排工作，保运区负责开关柜的停送电，电气工作票的签发及执行工作。

试验前，将所用的两票全部准备好。

4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。

三、试验步骤目前由35KV 3174Ⅱ回路带全矿负荷运行，35KV 3181Ⅰ回路热备用，先对Ⅰ回路回路35KV电气设备进行预防性试。

（一）3181Ⅰ回路35KV电气设备预防性试验步骤：1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。

5、停1#主变6KV出线盘真空断路器并将断路器退至检修位置。

6、停1#主变35KV断路器，并将断路器退至检修位；1#变压器停运，停Ⅰ路电压互感器隔离开关。

7、对1#主变6KV出线盘验电，放电，挂三相短路接地线，挂停电牌。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改井下变电所预防性试验安全技术措施(新编版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes井下变电所预防性试验安全技术措施(新编版)为保证矿井供电系统的安全稳定运行，与2013年2月4日8时分对井下高压供电设备进行春季预防性试验，特制定如下措施：一、组织机构组长：副组长：成员：机电部机电队组调度室安监处通风二、试验范围1、井下主变电所高压配电装置（9台）、变压器（2台）。

2、井下盘区变电所高压配电装置（15台）、变压器（4台）。

三、停电时间2月4日8时30分------2月7日16时00分四、试验前准备工作和职责分工(1）、井上下停送电工作负责人：(2）、35kv变电站负责人：(3）、井下停送电负责人：(4）、35KV变电站负责井下主变电所双回路进线的停送电。

(5）、各队组负责管辖范围内各配电点的停送电工作。

五、停、送电操作步骤1、停送电负责人及操作人员必须准时到岗，准备好停送电工作。

2、35KV变电站断开528断路器，井下主变电所Ⅱ回路停电，将井下主变电所由Ⅰ回路带全部负荷，并检查各设备运转正常后向调度室汇报。

3、井下开始对Ⅰ回路高压设备进行预防性试验。

4、试验完毕后汇报调度室，并通知35KV变电站断开536断路器，井下主变电所Ⅰ回路停电，合528断路器，将井下主变电所由Ⅱ回路带全部负荷，并检查各设备运转正常后向调度室汇报。

5、井下开始对Ⅱ回路高压设备进行预防性试验。

6、试验完毕后汇报调度室，并通知35KV变电站合536断路器，井下主变电所恢复双回路供电。

井下电气设备预防性试验安全技术措施姓名：XXX部门：XXX日期：XXX井下电气设备预防性试验安全技术措施为了确保井下安全供电，预防重大事故的发生。

经矿班子研究决定，于3月日开始对井下高压电气设备、电缆进行预防性试验和继电保护整定工作。

为保证此项工作安全顺利开展，特制定本安全技术措施：一、人员组织、分工与责任：为确保本次井下高压电气设备进行预防性试验工作能够顺利进行，我矿成立了领导小组。

组长：肖永学副组长：郝德平杨少卿闫万里刘学文成员：陈玉标张建民孙年成杨喜亮靳建设张建伟高向东苗元起马宏伟李建军李文广等有关参与试验的人员。

为确保试验安全顺利进行，责任分工如下：1、机电队队长苗元起负责井下高压电气设备等试验期间的组织领导工作。

2、副队长李建军负责施工现场的组织指挥及协调联系工作，尤其是停送电联系和设备搬迁联系、现场施工安全及瓦检工作。

安排专职电工负责井下各配电点所试设备的停送电操作和试验设备的接、拆电源及试验期间发现的电气故障、存在问题的处理工作。

3、井下各个地点的最终试验时间的确定，以及瓦检员、试验员的安排通知，由专职负责人逐日提前一天给予安排并通知本人或相关单位负责人，相关单位人员必须听从安排，统一工作。

4、试验期间，所有现场工作人员必须按各自工种的要求遵章操作和监护，并做好自保互保安全工作。

第 2 页共 6 页5、试验组为井下试验工作的具体负责人，并负责协调试验工作。

二、试验时间试验时间：2012 年月日二、试验安全技术措施：1、入井人员必须按规定戴安全帽，并系好安全帽防脱带；携带矿灯和自救器；严禁携带烟草、点火物品；严禁穿化纤衣服；严禁入井前喝酒。

坚持做到，一同下井，同时开工，同时收工，一同上井。

严格遵守有关运输规程，严禁趴、蹬、跳，严禁进入封闭区等危险区域。

2、所有参加试验工作的人员，必须听从现场负责人的指挥，严格遵守劳动纪律，不得迟到早退，在保证安全生产的同时，应合理安排好试验时间和班次，以确保试验工作按时顺利完成。
