ANSYS的基本使用方法1.1ANSYS分析过程中的三个主要步骤1、创建有限元模型(1)、创建或读入几何模型。
(2)、定义材料属性。
(3)、划分网格(节点及单元)。
2、施加载荷并求解。
(1)、施加载荷及载荷选项、设定约束条件。
(2)、求解。
3、查看结果。
ANSYS在分析过程中需要读写文件,文件名格式为jobname.ext.ANSYS分析中还有几个数据库文件jobname.db,记录文件jobname.log(文本),结果文件jobname.rxx,图形文件jobname.grph。
1.2典型分析过程举例如图1-1所示。
使用ANSYS分析一个工字悬臂梁,求解在力P的作用下A点处的变形。
已知条件如下:P=4000Ibf E=29E6psiL=72in A=28.2in2I=833in 4H=12.71in1.启动ANSYS以交互式模式进入ANSYS,工作文件名为beam。
2.创建基本模型(1)GUI:Main Menu>Preprocessor>-Modeline-Create>keypoints>In Active CS.使用带有两个关键点的线模拟梁,梁的高度及横截面积将在单元中的实常量中设置。
(2)输入关键点编号I。
(3)输入x、y、z坐标0,0,0。
(4)选择Apply。
(5)输入关键点编号2。
(6)输入x、y、z坐标72,0,0。
(7)选择OK。
(8)GUI:Main Menu>Proprocessor>-Modeline-Create>Lines-lines>Straight Lines。
(9)选取两个关键点。
(10)在拾取菜单中选取OK。
3.存储ANSYS数据库Toolbar:SA VE-DBUtility Menu>File4.设定分析模块使用“Preferences“对话框选择分析模块,以便对菜单进行过滤,使菜单更简洁明了。
(1)GUI:Main Menu>Preferences(2)选择Structural(3)选择OK5.设定单元类型及相应选项对于任何分析,必须在单元类型库中选择一个或几个适合的单元类型,单元类型决定了附加的自由度(位移、转角、温度)。
ansys有限元分析实用教程2篇第一篇:ansys有限元分析实用教程(上)有限元分析是一种广泛应用的数值分析方法,可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。
在ansys软件平台下,有限元分析功能十分强大,能够对各种工程问题进行有效的分析和解决。
本文将介绍ansys有限元分析的基础操作和实用技巧。
一、建立模型在进行有限元分析前,首先需要建立准确的模型。
在ansys中,可以通过多种方式进行几何建模,包括手工绘制、导入CAD文件、复制现有模型等。
为了确保模型的准确性,需要注意以下几个方面:1.确定模型的几何形状,包括尺寸、几何特征等。
2.选择适当的单元类型,不同形状的单元适用于不同的工程问题。
3.注意建模过程中的单位一致性,确保模型的尺寸和材料参数等单位一致。
4.检查模型建立后的性质,包括质量、连接性和几何适应性等。
二、设置材料参数和加载条件建立模型后,需要设置材料的弹性参数和加载条件。
在ansys中,可以设置各种材料属性,包括弹性模量、泊松比、密度等。
此外,还需要设置加载条件,包括加速度、力、位移等。
在设置过程中,需要注意以下几个方面:1.根据实际情况选择材料参数和加载条件。
2.确保材料参数和加载条件设置正确。
3.考虑到不同工况下的加载条件,进行多组加载条件的设置。
三、网格划分网格划分是有限元分析中的关键步骤,它将模型分割成许多小单元进行计算。
在ansys中,可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。
在进行网格划分时,需要注意以下几个方面:1.选择适当的单元类型和网格密度,确保模型计算结果的准确性。
2.考虑网格划分的效率和计算量,采用合理的网格划分策略。
3.对于复杂模型,可以采用自适应网格技术,提高计算效率和计算精度。
四、求解模型建立模型、设置材料参数和加载条件、网格划分之后,即可进行模型求解。
在ansys中,可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。
有限元法分析与建模课程设计报告学院:机电学院专业:机械制造及其自动化指导教师:****学生:****学号:2012011****2015-12-31摘要本文通过ANSYS10.0建立了标准光盘的离心力分析模型,采用有限元方法对高速旋转的光盘引起的应力及其应变进行分析,同时运用经典弹性力学知识来介绍ANSYS10.0中关于平面应力问题分析的基本过程和注意事项。
力求较为真实地反映光盘在光驱中实际应力和应变分布情况,为人们进行合理的标准光盘结构设计和制造工艺提供理论依据。
关键词:ANSYS10.0;光盘;应力;应变。
目录第一章引言31.1 引言3第二章问题描述52.1有限元法及其基本思想52.2 问题描述5第三章力学模型的建立和求解63.1设定分析作业名和标题63.2定义单元类型73.3定义实常数103.4定义材料属性133.5建立盘面模型153.6对盘面划分网格233.7施加位移边界283.8施加转速惯性载荷并求解31第四章结果分析334.1 旋转结果坐标系334.2查看变形344.3查看应力36总结39参考文献40第一章引言1.1 引言光盘业是我国信息化建设中发展迅速的产业之一,认真研究光盘产业的规律和发展趋势,是一件非常迫切的工作。
光盘产业发展的整体性强,宏观调控要求高,因此,对于光盘产业的总体部署、合理布局和有序发展等问题,包括节目制作、软件开发、硬件制造、节目生产、技术标准等。
在高速光盘驱动器中,光盘片会产生应力和应变,在用ANSYS分析时,要施加盘片高速旋转引起的惯性载荷,即可以施加角速度。
需要注意的是,利用ANSYS施加边界条件时,要将孔边缘节点的周向位移固定,为施加周向位移,而且还需要将节点坐标系旋转到柱坐标系下。
本文通过ANSYS10.0建立了标准光盘的离心力分析模型,采用有限元方法对高速旋转的光盘引起的应力及其应变进行分析,同时运用经典弹性力学知识来介绍ANSYS10.0中关于平面应力问题分析的基本过程和注意事项。

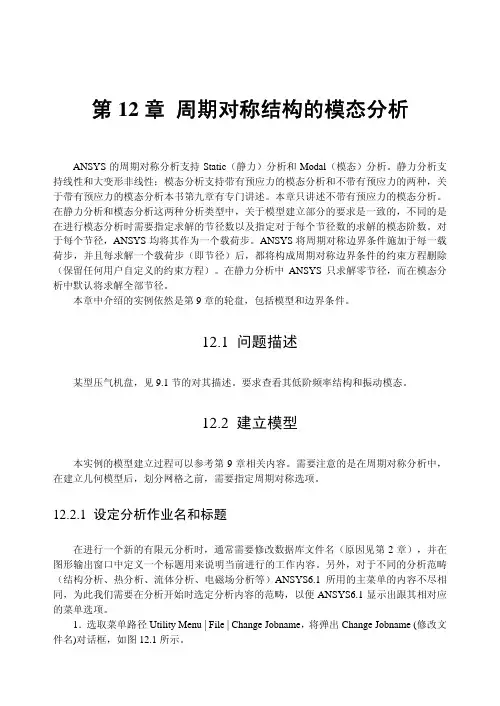

第12章周期对称结构的模态分析ANSYS的周期对称分析支持Static(静力)分析和Modal(模态)分析。
静力分析支持线性和大变形非线性;模态分析支持带有预应力的模态分析和不带有预应力的两种,关于带有预应力的模态分析本书第九章有专门讲述。
本章只讲述不带有预应力的模态分析。
在静力分析和模态分析这两种分析类型中,关于模型建立部分的要求是一致的,不同的是在进行模态分析时需要指定求解的节径数以及指定对于每个节径数的求解的模态阶数。
对于每个节径,ANSYS均将其作为一个载荷步。
ANSYS将周期对称边界条件施加于每一载荷步,并且每求解一个载荷步(即节径)后,都将构成周期对称边界条件的约束方程删除(保留任何用户自定义的约束方程)。
在静力分析中ANSYS只求解零节径,而在模态分析中默认将求解全部节径。
本章中介绍的实例依然是第9章的轮盘,包括模型和边界条件。
12.1 问题描述某型压气机盘,见9.1节的对其描述。
要求查看其低阶频率结构和振动模态。
12.2 建立模型本实例的模型建立过程可以参考第9章相关内容。
需要注意的是在周期对称分析中,在建立几何模型后,划分网格之前,需要指定周期对称选项。
12.2.1 设定分析作业名和标题在进行一个新的有限元分析时,通常需要修改数据库文件名(原因见第2章),并在图形输出窗口中定义一个标题用来说明当前进行的工作内容。
另外,对于不同的分析范畴(结构分析、热分析、流体分析、电磁场分析等)ANSYS6.1所用的主菜单的内容不尽相同,为此我们需要在分析开始时选定分析内容的范畴,以便ANSYS6.1显示出跟其相对应的菜单选项。
1.选取菜单路径Utility Menu | File | Change Jobname,将弹出Change Jobname (修改文件名)对话框,如图12.1所示。
图12.1设定分析文件名2.在Enter new jobname (输入新文件名)文本框中输入文字“CH12”,为本分析实例的数据库文件名。
ANSYS16.0有限元分析从⼊门到精通(第2版)ANSYS 16.0有限元分析从⼊门到精通(第2版)第⼀部分 基础知识1 绪论1.1 有限元法概述1.1.1 有限元法分析过程1.1.2 有限元的⽅法和理论⼿段1.2 ANSYS 16.0简介1.2.1 ANSYS启动与退出1.2.2 ANSYS操作界⾯1.2.3 ANSYS⽂件管理1.2.4 ANSYS分析流程1.2.5 分析实例⼊门1.3 本章⼩结2 APDL基础应⽤2.1 APDL参数2.1.1 参数的概念与类型2.1.2 参数命名规则2.1.3 参数的定义与复制操作2.1.4 参数的删除操作2.1.5 数组参数2.2 APDL的流程控制2.2.1 *GO分⽀语句2.2.2 *IF分⽀语句2.2.3 *DO循环语句2.2.4 *DOWHILE循环语句2.3 宏⽂件2.3.1 创建宏⽂件2.3.2 调⽤宏⽂件2.4 运算符、函数与函数编辑器2.5 本章⼩结3 实体建模3.1 实体建模操作概述3.2 ⽤⾃下向上的⽅法建模3.3 ⾃顶向下法3.4 外部程序导⼊模型3.5 常⽤建模命令汇总3.6 实体模型的建⽴3.7 本章⼩结4 划分⽹格4.1 定义单元属性4.2 设置⽹格划分控制4.2.1 智能⽹格划分4.2.2 全局单元尺⼨控制4.2.3 默认单元尺⼨控制4.2.4 关键点尺⼨控制4.2.5 线尺⼨控制4.2.6 ⾯尺⼨控制4.2.7 单元尺⼨定义命令的优先顺序4.2.8 完成划分4.3 ⽹格的修改4.3.1 清除⽹格4.3.2 ⽹格的局部细化4.3.3 层状⽹格划分4.4 ⾼级⽹格划分技术4.4.1 单元选择4.4.2 映射⽹格4.4.3 扫掠⽹格4.4.4 拉伸⽹格4.5 划分⽹格命令汇总4.6 本章⼩结5 加载5.1 载荷与载荷步5.1.1 载荷5.1.2 载荷步5.2 加载⽅式5.2.1 实体加载的特点5.2.2 有限元模型的加载特点5.3 施加载荷5.4 齿轮泵模型的加载5.5 耦合与约束⽅程5.5.1 耦合5.5.2 约束⽅程5.6 本章⼩结6 求解6.1 求解综述6.2 例题6.3 求解命令汇总6.4 本章⼩结7 后处理7.1 通⽤后处理器7.1.1 结果⽂件7.1.2 结果输出7.1.3 结果处理7.1.4 结果查看器7.2 时间历程后处理器7.2.1 时间历程变量浏览器7.2.2 定义变量7.2.3 显⽰变量7.3 本章⼩结第⼆部分 专题技术8 结构静⼒分析8.1 结构分析概述8.1.1 结构分析的定义8.1.2 静⼒学分析的基本概念8.1.3 结构静⼒学分析的⽅法8.2 开孔平板静⼒分析8.2.1 问题描述8.2.2 设置分析环境8.2.3 定义单元与材料属性8.2.4 建⽴模型8.2.5 划分⽹格8.2.6 施加边界条件8.2.7 求解8.2.8 显⽰变形图8.2.9 显⽰结果云图8.2.10 查看⽮量图8.2.11 查看约束反⼒8.2.12 查询危险点坐标8.3 平⾯应⼒分析8.3.1 问题描述8.3.2 设置分析环境8.3.3 定义⼏何参数8.3.4 选择单元8.3.5 定义实常数8.3.6 定义材料属性8.3.7 创建实体模型8.3.8 设定⽹格尺⼨并划分⽹格8.3.9 施加载荷并求解8.3.10 求解8.3.11 查看分析结果8.3.12 命令流8.4 本章⼩结9 模态分析9.1 模态分析的基本假设9.2 模态分析⽅法9.3 ⽴体桁架结构模态分析9.3.1 问题描述9.3.2 分析9.3.3 设置环境变量9.3.4 设置材料属性9.3.5 创建⼏何模型9.3.6 划分⽹格9.3.7 施加约束9.3.8 设置分析类型9.3.9 设置分析选项9.3.10 求解9.3.11 观察固有频率结果9.3.12 读⼊数据结果9.3.13 观察振型等值线结果。

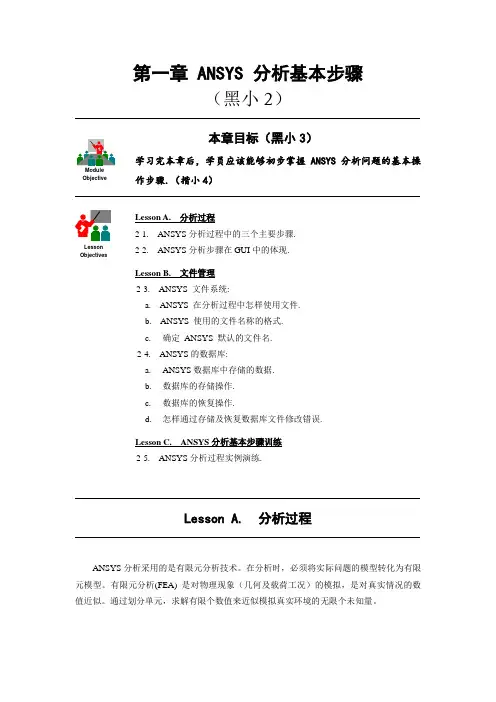

第一章 ANSYS 分析基本步骤(黑小2)本章目标(黑小3)学习完本章后,学员应该能够初步掌握ANSYS 分析问题的基本操作步骤.(揩小4)Lesson A. 分析过程2-1. ANSYS 分析过程中的三个主要步骤.2-2. ANSYS 分析步骤在GUI 中的体现. Lesson B. 文件管理2-3. ANSYS 文件系统: a. ANSYS 在分析过程中怎样使用文件. b. ANSYS 使用的文件名称的格式.c.确定 ANSYS 默认的文件名.2-4. ANSYS 的数据库: a.ANSYS 数据库中存储的数据.b. 数据库的存储操作.c.数据库的恢复操作.d. 怎样通过存储及恢复数据库文件修改错误. Lesson C. ANSYS 分析基本步骤训练 2-5. ANSYS 分析过程实例演练.Lesson A. 分析过程ANSYS 分析采用的是有限元分析技术。
