主流几种电子四驱方式的对比

文章要点：Quattro、4Motion分别是奥迪与大众四驱品牌商标，不代表核心技术两品牌的四驱核心差速系统与发动机布置形式有关中央差速器：Torsen（托森）为纯机械式，Haldex（瀚德）为机电一体式提到四驱，我想大家并不陌生。

从上世纪70年代北京212吉普车上的“4*4”，到现在花样繁多贴在汽车尾部的Quattro、4 Motion、4 MATIC、Xdrive等等标识，似乎四驱已经成了“好车”的代名词之一。

同时四轮驱动轿车也越来越常见，可以说四驱汽车凭借其良好的操控性和通过性能成为汽车发展的一种趋势。

那么形形色色的四驱技术究竟差别在哪儿？在实际使用中各自的表现又如何？从本期开始，小编就跟您聊聊咱们身边的四驱。

第一篇：Quattro Vs 4MotionQuattro、4Motion是奥迪和大众公司四驱技术的注册商标，值得注意的是仅凭Quattro或4Motion并不能完全绝对地表示四驱系统的核心技术。

因为同为大众旗下的奥迪与大众品牌技术共享，因而两种不同品牌的四驱系统在某些车型上的核心技术可能是一样的：如大众辉腾和奥迪A8这两款纵置发动机轿车，其四驱系统均以Torsen（托森）中央差速器为核心。

了解这些之后，我们再来看看Quattro和4Motion 究竟有何异同。

四驱车型尾部标识及奥迪A8与大众辉腾Quattro1980年，第一辆奥迪Quattro在日内瓦车展的亮相标志着Quattro全时四轮驱动技术的诞生。

在30年的历史中，奥迪Quattro全时四驱系统经历了6次革新，成为反应迅速、稳定可靠的四驱技术代表。

其核心为纯机械结构的Torsen（托森）中央差速器。

4Motion1986年大众公司率先在GOLF车型上配备的“syncro”四驱系统就是今天4Motion 的前身，当时以硅油粘性耦合器作为限滑传动装置。

1998年公司引进瑞典Haldex 耦合器，从此采用Haldex限滑技术的四驱系统被命名为4Motion。

几种常见四轮驱动的区别Quattro/4WD/AWD/xDrive类型一：QuattroQuattro全时四轮驱动的核心是Torsen中央差速器，他比任何电子控制技术更快的调节前后轴力量的分配。

EDL（电子差速锁）在必要时将多余的动力传送到车轮上，增强抓地性。

当车轮空转或者没有与地面接触时，这些浪费的驱动力就被输送到可以受力的车轮上。

一旦出现外部条件引起的前后轴的速度差异，Torsen就会自动地，毫无损失的将大部分的能量传输到有能力工作的驱动轴上，自动优化和分配四个车轮的动力。

由于轴荷的平衡分布，驾驶者能够更好的掌握转向的精确性和灵活性，而不需要扭矩转向辅助。

25年前，奥迪的工程师以quattro全时四轮驱动，在驱动技术领域树立了里程碑。

类型二：4WD(4X4)/AWD/ xDrive/sDrive四轮驱动系统（4wd系统，车身上标识4X4与4WD意思一样）是将发动机的驱动力从2wd系统的两轮传动变为四轮传动。

4wd系统之所以列入主动安全系统, 主要是4wd系统有比2wd 更优异的发动机驱动力应用效率, 达到更好的轮胎牵引力与转向力的有效发挥。

就安全性来说,4wd系统对轮胎牵引力与转向力的更佳应用, 造成好的行车稳定性以及循迹性。

除此之外4wd系统更有2wd所没有的越野性。

AWD （全时四驱系统)已经变得和4WD 几乎一样了，唯一的区别就在于AWD 比4WD 少了低比率的传动装置，不过AWD 仍然提供在湿滑路面、恶劣天气以及轻微越野路面的牵引能力。

但实际情况是，对一辆车的越野能力起决定性作用的是车辆的离地高度而非AWD 能力。

所有的AWD 系统是全时四轮驱动的，这也就意味着你不用进行2 轮驱动或者全轮驱动模式的转换。

而宝马的xDrive、奔驰的4MATIC与AWD一样是全时四驱系统，仅仅是称呼不一样，而sDrive则为后驱系统。

不管是4WD还是AWD，最最本质的东西就是功率分配是如何达成的。

目前市场上最优秀、最聪明的扭矩分配装置非托森(Torsen)莫属。

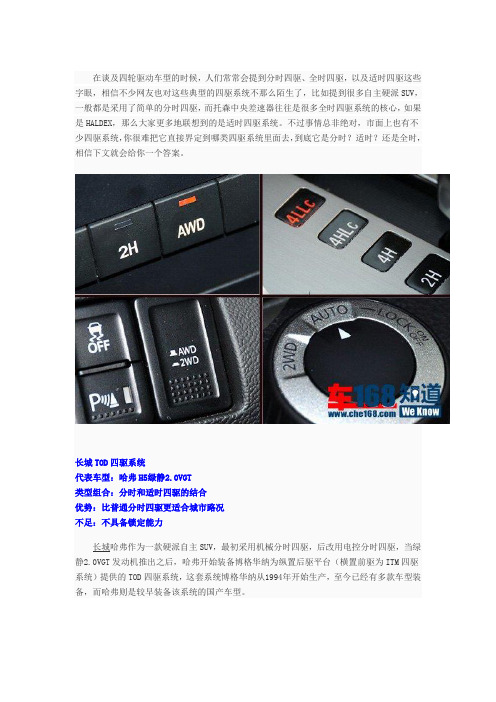

在谈及四轮驱动车型的时候，人们常常会提到分时四驱、全时四驱，以及适时四驱这些字眼，相信不少网友也对这些典型的四驱系统不那么陌生了，比如提到很多自主硬派SUV，一般都是采用了简单的分时四驱，而托森中央差速器往往是很多全时四驱系统的核心，如果是HALDEX，那么大家更多地联想到的是适时四驱系统。

不过事情总非绝对，市面上也有不少四驱系统，你很难把它直接界定到哪类四驱系统里面去，到底它是分时？适时？还是全时，相信下文就会给你一个答案。

长城TOD四驱系统代表车型：哈弗H5绿静2.0VGT类型组合：分时和适时四驱的结合优势：比普通分时四驱更适合城市路况不足：不具备锁定能力长城哈弗作为一款硬派自主SUV，最初采用机械分时四驱，后改用电控分时四驱，当绿静2.0VGT发动机推出之后，哈弗开始装备博格华纳为纵置后驱平台（横置前驱为ITM四驱系统）提供的TOD四驱系统，这套系统博格华纳从1994年开始生产，至今已经有多款车型装备，而哈弗则是较早装备该系统的国产车型。

长城哈弗TOD是英文Torque-On-Demand 的缩写，意思是“扭矩随选四驱”技术，它可以根据车辆和道路状况分配需要的动力。

一般状况下，TOD系统主要为后轮驱动，但当路面状况发生变化，它便会根据需要，将扭矩传送到前轮以提供足够的抓地力。

TOD借助多个传感器来检测各半轴的工作状态，检测的参数有车速、车轴转速、节气门开度、制动及ABS系统状态等，以防止轮胎丧失附着力。

TOD装置安装在车辆后传动轴的前端位置，由电控单元ECU控制。

由电控单元根据车辆行驶状况判定为前轮打滑时，给电磁线圈提供适当电流，使第一级离合器推动凸轮板机构，后者压迫第二级湿式离合器使其结合，从而将后桥的扭矩分配到前桥。

当前轮打滑得厉害时，即前后轮转速差变大时，ECU通过增强电流，使扭矩放大器进一步压紧多片离合器，从而将更多扭矩分配给前桥。

低于70公里/小时便可以随意切换2H和AWDTOD四驱系统结构示意图：1、分动箱输入轴；2、前传动轴；3、后传动轴；4、传动链条；5、主凸轮；6、第二级离合器；7、线圈；8、第一级离合器。

很多人都以为四轮驱动的汽车可在任何地面上跑，想去哪里就去哪里。

实际上这是夸大了四驱车的能耐，就算是我的HUMMER，也不敢单独在野外行驶。

开过四驱越野车的朋友可能都知道，在恶劣的路面上，汽车差速器使得每一轴只有一个轮可以得到驱动，而且是在不停地打滑。

所以四驱车并非万能车，你必须知道四驱系统是怎么一回事。

一、四驱系统分类四轮驱动顾名思义就是汽车四个车轮都能得到驱动力。

这样一来，发动机的动力被分配给四个车轮，遇到路况不好才不易出现车轮打滑，汽车的通过能力得到相当大地改善。

四驱系统主要分成两大类：半时四驱（Part Time 4WD）和全时四驱（Full Time 4WD）。

现时，我们使用的四驱车大多是半时四驱。

只要车上有专门的两驱、四驱切换拨杆或按钮，那么，这辆就是使用半时四驱的四驱车。

半时四驱是四驱车最常使用的四驱系统，基本型号（一辆四驱车可能有4-6种型号，如Pajero的五种型号的引擎、变速箱和车内饰完全不一样，车价可相差近一倍）的三菱帕杰罗、L300、L400、基本型号的陆地巡洋舰PRADO、LC100、LC70、LC75、美国JEEP、五十铃TROOPER、RODEO、铃木VITARA、JIMNY等都使用半时四驱。

半时四驱的使用可分两种状态：一种是两驱，汽车只有两个车轮得到动力，与普通汽车没有区别；另一种则是四驱，此时汽车前后轴以50：50的比例平均分配动力。

半时四驱历史悠久，其优点是结构简单、可靠性大，加装自由轮毂（Free Wheel Hub）后更加省油。

全时四驱是使汽车四个车轮一直保持有驱动力的四驱系统。

若要细分全时四驱系统，可分成固定扭矩分配（前后50：50比例分配）和变扭矩分配（前后动力分配比例可变）两大类。

全时四驱也有很长的历史，可靠性更大，但其耗油量较大。

二、两种四驱系统比较半时四驱靠操作分动器实现两驱与四驱的切换。

由于分动器内没有中央差速器，所以半时四轮驱动的汽车不能在硬地面（铺装路面）上使用四驱，特别是在弯道上不能顺利转弯。

全时四驱的大师——奥迪quattro系统详解无论是说到奥迪品牌，还是四驱系统，尤其是全时四驱，都不能少了一重要的名字——quattro。

今天，quattro系统早已经成为奥迪的标志之一。

而历经七代进化的quattro也依旧在焕发它的光彩。

quattro一词在意大利语中就是“四”的意思，而对于奥迪来说quattro还有其他含义。

1980年奥迪公司研发了quattro四轮驱动系统，并把它装备在一辆基于奥迪80底盘的双门轿车上，这辆轿车的名字也叫Quattro。

另外奥迪旗下还有一家名叫quattro的子公司，专门实验和研发高性能车型。

因此，quattro 既代表着奥迪四驱技术，又代表一种车型，还是一家公司的名字。

奥迪四驱技术历史回顾奥迪使用的四驱系统目前均叫quattro系统。

配备这项技术的车型很好分辨，您在它车身上找到“quattro”标志就是了，有些车型还会有壁虎标志。

但发展到现在壁虎已经不再是quattro的专利，而被国人赋予了更多的意义，“壁虎”的谐音“庇护”或“避祸”。

『壁虎象征了quattro强大的抓地力』"quattro"四驱系统的历史可以追溯到1977年，那时候的大众为德国军方制造一款名为Iltis的四驱越野车，而这款车型凭借四驱系统，在各种路面的表现都非常理想，这也使得时任奥迪技术经理的皮耶希萌生了将四驱系统引入轿车的想法。

第一代quattro（1980年）：空心传动轴第一代quattro系统采用了开放式中央差速器(手动锁止)+前轴开放式差速器+后轴开放式差速器(手动锁止)的结构。

在变速箱后端安装差速器，依旧由传统的传动轴将动力传递至后轴差速器；而在变速箱内部安装了一根空心传动轴使动力可以传送到前轴差速器。

这样一来就省去体积大、重量大的分动箱，从而有效的解决了空间问题。

驾驶者可以根据不同路况需求，通过中控台的锁止开关控制差速器的工作状态。

奥迪变速器系统设计师弗兰茨•滕格勒的解决方案：采用空心轴将动力传输至中央差速器，通过万向轴将动力传至后轮，而空心轴再负责将动力引向前轮。

牢牢趴在地上！

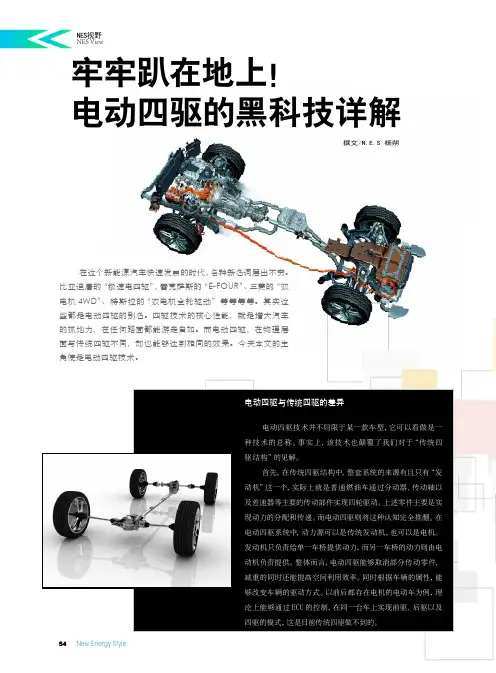

电动四驱的黑科技详解
撰文/N.E.S 杨朔在这个新能源汽车快速发展的时代，各种新名词层出不穷。

比亚迪唐的“极速电四驱”，雷克萨斯的“E-FOUR”、三菱的“双
4WD”、特斯拉的“双电机全轮驱动”等等等等。

其实这
些都是电动四驱的别名。

四驱技术的核心性能，就是增大汽车
的抓地力，在任何路面都能游走自如。

而电动四驱，在物理层
面与传统四驱不同，却也能够达到相同的效果。

今天本文的主
角便是电动四驱技术。

电动四驱与传统四驱的差异
电动四驱技术并不局限于某一款车型，它可以看做是一
种技术的总称。

事实上，该技术也颠覆了我们对于“传统四
驱结构”的见解。

首先，在传统四驱结构中，整套系统的来源有且只有“发
动机”这一个，实际上就是普通燃油车通过分动器、传动轴以
及差速器等主要的传动部件实现四轮驱动。

上述零件主要是实
现动力的分配和传递。

而电动四驱则将这种认知完全推翻。

在
电动四驱系统中，动力源可以是传统发动机，也可以是电机。

发动机只负责给单一车桥提供动力，而另一车桥的动力则由电
动机负责提供。

整体而言，电动四驱能够取消部分传动零件，54New Energy Style
New Energy Style
55。

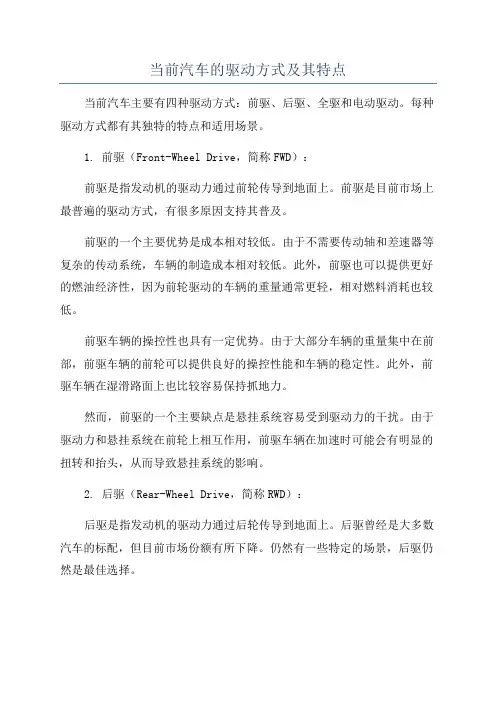

当前汽车的驱动方式及其特点当前汽车主要有四种驱动方式：前驱、后驱、全驱和电动驱动。

每种驱动方式都有其独特的特点和适用场景。

1. 前驱（Front-Wheel Drive，简称FWD）：前驱是指发动机的驱动力通过前轮传导到地面上。

前驱是目前市场上最普遍的驱动方式，有很多原因支持其普及。

前驱的一个主要优势是成本相对较低。

由于不需要传动轴和差速器等复杂的传动系统，车辆的制造成本相对较低。

此外，前驱也可以提供更好的燃油经济性，因为前轮驱动的车辆的重量通常更轻，相对燃料消耗也较低。

前驱车辆的操控性也具有一定优势。

由于大部分车辆的重量集中在前部，前驱车辆的前轮可以提供良好的操控性能和车辆的稳定性。

此外，前驱车辆在湿滑路面上也比较容易保持抓地力。

然而，前驱的一个主要缺点是悬挂系统容易受到驱动力的干扰。

由于驱动力和悬挂系统在前轮上相互作用，前驱车辆在加速时可能会有明显的扭转和抬头，从而导致悬挂系统的影响。

2. 后驱（Rear-Wheel Drive，简称RWD）：后驱是指发动机的驱动力通过后轮传导到地面上。

后驱曾经是大多数汽车的标配，但目前市场份额有所下降。

仍然有一些特定的场景，后驱仍然是最佳选择。

后驱车辆在动力传输方面具有优势。

发动机的驱动力通过后轮传导到地面上，这使得后驱车辆在弯道驾驶和加速时可以提供良好的平衡和动力输出。

后驱车辆的重心通常较低，能够提供更好的操控性。

后驱车辆还具有良好的耐久性。

后驱车辆的动力系统相对简单，并且发动机和传动系统的布局使得车辆的散热性能更好。

这使得后驱车辆适合长途行驶和大型载重。

然而，后驱车辆的成本相对较高。

后驱车辆需要传动轴和差速器等复杂的传动系统，这使得后驱车辆的制造成本相对较高。

此外，后驱车辆在湿滑路面上的抓地力也相对较差。

3. 全驱（All-Wheel Drive，简称AWD）：全驱是指车辆的所有轮胎都能接受发动机的驱动力。

全驱系统通常通过传动系统的控制来分配驱动力到前后轮或左右轮。

【知】被广泛误解多年的超选四驱，帕杰罗和劲畅的四驱系统有何不同？超选四驱作为独树一帜的四驱系统，是三菱在越野江湖中叱咤多年的有力凭依。

自上世纪90年代初开始，首次在V33等车型应用，成功将分时/全时两种四驱方式巧妙结合，融于一身，赢得了大量拥趸。

众所周知，目前国内使用超选四驱的代表车型是第二代劲畅和第四代帕杰罗，不同的是，它们分属两代系统——SS4和SS4-Ⅱ。

超选四驱的奥秘，以及两代系统的区别，一直被很多人错误理解，或是以偏概全的认知。

其中最常见的错误是：▼包括度娘百科：▼将这句话搜索，同样的错误，被众多媒体网站和论坛所引用：▼某网站进行的形象的解读，也是将城市SUV的四驱原理，强加于超选四驱，：▼总结对超选四驱的曲解，主要包括以下几种：错误1：SS4的中央差速器是粘性联轴节，SS4-Ⅱ中央差速器是电控粘夜耦合器，或说电控多片离合器。

错误2：除了电子辅助的加入，两代超选四驱的核心差异只是粘性联轴节和电控多片离合器的区别错误3：第一代SS4在4H模式下是适时四驱，以后驱为主，打滑后靠粘性联轴节实现四驱错误4：两代系统的中央差速器结构一样错误5：认为超选四驱SS4在4H模式下，粘性联轴将前后轴扭矩在33:67和50:50之间调节，分配方式等同于SS4-Ⅱ。

错误6：因为超选四驱有中央差速器，4HLC可以在湿滑公路上行驶。

你是否也有以上错误理解？对超选四驱的争议和错误解读，问题核心在中央差速器。

超选四驱的中央差速器是什么？到底奥妙何在？首现需要说明的是：超选四驱核心结构依旧是机械齿轮分动箱，中央差速器也并非粘性联轴节或电控粘液耦合器。

第一代超选四驱SS4代表车型：第二代帕杰罗·劲畅除了采用机械分动箱的分时四驱车型，我们常通过中央差速器结构以及限滑机构，来评判四驱系统的性能。

超选四驱作为一种较为复杂的四驱系统，其第一代超选四驱分动箱的核心是什么？分配动力的核心结构——中央差速器：传递动力的核心元件——中央差速器为对称式圆锥行星齿轮差速器（很多人称之为圆锥齿轮差速器、伞式对称齿轮）。

电动车的几种驱动方式我们都知道，汽油车有不同的驱动形式，大部分的家用车都是前置前驱；有的定位运动或者豪华的车型会使用前置后驱；有些特殊的车型例如保时捷911，会使用后置后驱；很多超级跑车由于重量分布等原因，会选择中置后驱。

但不管怎么样的形式，都是车厂根据车辆实际情况决定的最佳驱动布局。

其实，电动车也有自己的驱动方式布局纯电动汽车的驱动布局是指驱动轮数量、位置、驱动电机系统布局等，同时还有减速器、PCU的位置、传动的方向等等。

电动汽车的驱动方式跟燃油车一样，主要有后轮驱动、前轮驱动以及四轮驱动三种形制。

后轮驱动是最传统的布置方式，适合中高级轿车和各类电动商用车，后轮驱动有利于车轴负荷分配、汽车操控稳定性以及行驶平顺性。

后轮驱动主要有传统后驱布局、电机-驱动桥组合后驱布局、电机-变速器一体化后驱布局、轮边电机后驱布局以及轮毂电机布局等，今天我们主要介绍以上几种驱动形式。

一、传统后驱布局传统后驱布局，跟传统内燃机汽车后轮驱动形式基本一致，都是带有离合器、变速器以及传动轴，驱动桥和内燃机的驱动桥一样，只是将内燃机更换成电机。

也就是说，传统发动机舱依然布置了车辆的电机、PCU以及变速箱等一系列元件，通过传动轴将动力传至后轮。

这种布局一般是老旧的初级电动车才会选用，这种方式最大的好处在于结构简单，可以直接在燃油车的基础上改造而来，成本极低。

但是车辆还是需要配备了离合器、变速箱以及传动轴等一系列传动部件，这些部件无疑增加了车辆自重，对于纯电动车来说，续航就是生命，增加了的重量百害而无一利；此外，离合器、变速箱等部件会导致动力流失，降低了车辆的性能，所以如今基本上很少汽车会使用这种驱动形式。

二、电机-驱动桥后驱布局电机-驱动桥后驱布局在传统后驱布局的基础上取消了离合器、变速箱以及传动轴等一系列部件，将电机、固定减速比的减速器集成为一个整体，通过两个半轴驱动车轮。

这种形式最大的好处在于占用空间小，同时传动距离较短，传动效率高；再加上这种布局相对灵活，可以布置在车辆的前轴或者后轴上，前后轴都配备这种驱动桥，车辆就可以简单实现电四驱的效果。
