电子元件基础知识培训考试试题与答案.doc

DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。

A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( B )。

A、短路B、开路C、连焊4、二极管在电路板上用( B ) 表示。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B )度角移开A、30B、45C、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( C )。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适( B )。

A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1%电阻的色环为( C )。

A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕9、电烙铁短时间不使用时，应( A )。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为( B )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上11、电感线圈的单位符号是( B )。

A.LB.HC.R12、连接器(插座)插件时，连接器底面与板面允许的最大间距为( A )。

A、0.4MMB、1MMC、1.5MM13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过( B )。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C )。

A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越大，存储电荷越少B、电容量越大，存储电荷越多C、电容量越小，存储电荷越多16、下列所示( C )不是造成虚焊的原因。

A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为( C )。

电子元件基础知识培训考试试题及答案Last updated on the afternoon of January 3, 2021DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（C)。

A、焊反B、漏焊C、错焊2、加锡的顺序是(A)。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫(B)。

A、短路B、开路C、连焊4、二极管在电路板上用(B)表示。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约(B)度角移开A、30B、45C、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为(C)。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适(B)。

A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1%电阻的色环为(C)。

A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕9、电烙铁短时间不使用时，应(A)。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为(B)。

A、以下B、C、以上11、电感线圈的单位符号是(B)。

、连接器(插座)插件时，连接器底面与板面允许的最大间距为(A)。

A、B、1MM C、13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过(B)。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是(C)。

A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（B）A、电容量越大，存储电荷越少B、电容量越大，存储电荷越多C、电容量越小，存储电荷越多16、下列所示(C)不是造成虚焊的原因。

A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为(C)。

电⼦元件基础知识培训考试试题及答案DIP电⼦元件基础知识考试试题部门：姓名：⼯号：分数：⼀、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。

A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加⼊3、根据作业指导书或样板之要求，不该断开的地⽅断开叫( B)。

A、短路B、开路C、连焊4、⼆极管在电路板上⽤( B ) 表⽰。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B)度⾓移开A、30B、45C、606.、⼀⾊环电阻颜⾊为：红-⿊-⿊-橙-棕其阻值为( C)。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少⽔为合适( B )。

A、不⽤加⽔B、对折海绵，⽔不流出为准C、加⽔超过海绵顶⾯8、47KΩ±1%电阻的⾊环为( C )。

A、黄-紫-橙-⾦B、黄-紫-⿊-橙-棕C、黄-紫-⿊-红-棕9、电烙铁短时间不使⽤时，应( A )。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不⽤对烙铁进⾏处理10、元件引脚的剪脚⾼度为( B)。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上11、电感线圈的单位符号是( B )。

A.LB.HC.R12、连接器(插座)插件时，连接器底⾯与板⾯允许的最⼤间距为( A)。

A、0.4MMB、1MMC、1.5MM13、⽤烙铁进⾏焊接时，速度要快，⼀般焊接时间应不超过( B )。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C)。

A、不⽤理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越⼤，存储电荷越少B、电容量越⼤，存储电荷越多C、电容量越⼩，存储电荷越多16、下列所⽰( C )不是造成虚焊的原因。

A、焊锡固化前，⽤其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离⽅法不当17、下图所⽰的不良焊点为( C)。

DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。

A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( B)。

A、短路B、开路C、连焊4、二极管在电路板上用( B ) 表示。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B)度角移开A、30B、45C、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( C)。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适( B )。

A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1%电阻的色环为( C )。

A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕9、电烙铁短时间不使用时，应( A )。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为( B)。

A、以下B、C、以上11、电感线圈的单位符号是( B)。

12、连接器(插座)插件时，连接器底面与板面允许的最大间距为( A)。

A、B、1MM C、13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过( B )。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C)。

A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越大，存储电荷越少B、电容量越大，存储电荷越多C、电容量越小，存储电荷越多16、下列所示( C )不是造成虚焊的原因。

A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为( C)。

A、少锡B、裂锡C、假焊18、下图所示的电路板插件，插件正确的是( B)图。

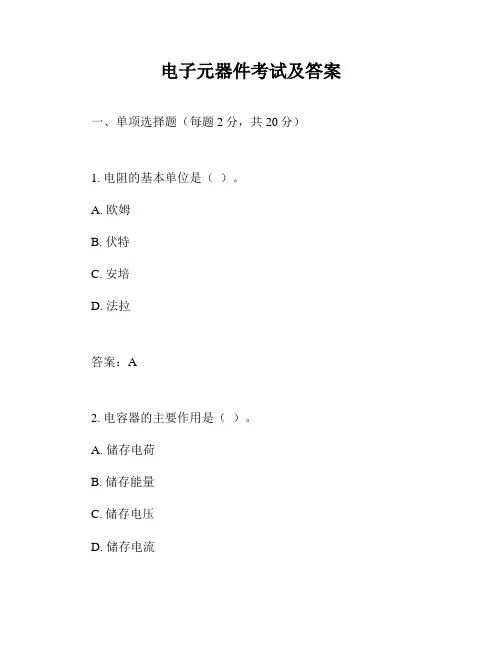

电子元器件考试及答案一、单项选择题（每题2分，共20分）1. 电阻的基本单位是（）。

A. 欧姆B. 伏特C. 安培D. 法拉答案：A2. 电容器的主要作用是（）。

A. 储存电荷B. 储存能量C. 储存电压D. 储存电流答案：A3. 晶体二极管的主要特性是（）。

A. 单向导电性B. 双向导电性C. 放大作用D. 整流作用答案：A4. 集成电路的英文缩写是（）。

A. ICB. PCC. LCD. VC答案：A5. 稳压二极管的主要作用是（）。

A. 整流B. 放大C. 稳压D. 开关答案：C6. 电感器的主要作用是（）。

A. 储存电荷B. 储存能量C. 储存电压D. 储存电流答案：B7. 三极管的主要作用是（）。

A. 整流C. 开关D. 稳压答案：B8. 场效应管的主要作用是（）。

A. 整流B. 放大C. 开关D. 稳压答案：C9. 光敏电阻的主要作用是（）。

A. 整流B. 放大C. 光控制答案：C10. 压敏电阻的主要作用是（）。

A. 整流B. 放大C. 过压保护D. 稳压答案：C二、多项选择题（每题3分，共15分）11. 以下哪些是电阻的参数（）。

A. 阻值B. 功率C. 材料D. 温度系数答案：ABCD12. 电容器的参数包括（）。

A. 电容值B. 耐压值C. 极性D. 温度系数答案：ABC13. 二极管的参数包括（）。

A. 最大整流电流B. 最大反向电压C. 正向压降D. 反向电流答案：ABCD14. 三极管的参数包括（）。

A. 集电极最大电流B. 集电极最大功耗C. 击穿电压D. 放大倍数答案：ABCD15. 场效应管的参数包括（）。

A. 最大漏极电流B. 最大漏极功耗C. 击穿电压D. 放大倍数答案：ABCD三、填空题（每题2分，共20分）16. 电阻的单位是欧姆，符号为Ω，1Ω等于1伏特/1安培。

17. 电容器的单位是法拉，符号为F，1F等于1库仑/1伏特。

18. 晶体二极管的正向导电性是指在正向偏置时，二极管的电阻很小，电流容易通过。

电子元件基础知识考试试题（100分）为评价培训效果，请各位同事认真作答，本试题为开卷考试，但请勿交头接耳相互沟通！谢谢您的配合与支持！^^1、姓名【填空题】________________________2、部门【填空题】________________________一、单项选择题：（每题2分，共30分）3、1、二极管在电路板上用( ) 表示。

【单选题】（2分）A.A、C；B.B、D；C.C、R；正确答案: B4、2.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( )。

【单选题】（2分）A.A、200Ω；B.B、20K；C.C、200K ；正确答案: C5、3、47KΩ±1%电阻的色环为( )。

【单选题】（2分）A.A、黄-紫-橙-金；B.B、黄-紫-黑-橙-棕；C.C、黄-紫-黑-红-棕；正确答案: C6、4、电感线圈的单位符号是( )。

【单选题】（2分）A.L；B.H；C.R；正确答案: B7、5、下图所示的二极管，描述正确的是( )图。

【单选题】（2分）A.图片1B.图片2C.图片3正确答案: B8、6、电容量的基本单位是（）。

【单选题】（2分）A.欧姆；B.亨利；C.法拉；正确答案: C9、7、电容器上面标示为107，容量应该是（）。

【单选题】（2分）A.10μF；B.100μF；C.1000μF；正确答案: B10、8、4环色环电阻第四环颜色是银色，对应的误差多少？( ) 【单选题】（2分）A.5%；B.10%；C.15%；正确答案: B11、9、前四环为棕黑黑红的五环电阻标值为多少？（）【单选题】（2分）A.100欧姆；B.10K欧姆；C.1K欧姆；正确答案: B12、10、贴片电阻的阻值为5.1K，那么上面的标号应该为( )。

【单选题】（2分）A.511；B.512；C.513 ；正确答案: B13、11 、电容的单位换算正确的是( ) 【单选题】（2分）A.1F=1000000μF；B. 1μF =1000000pF；C.以上都是；正确答案: C14、12、电阻按照封装来分非为:( ) 【单选题】（2分）A.贴片电阻，插件电阻；B.水泥电阻，功率电阻；C.色环电阻，标码电阻；正确答案: A15、13、电感的单位换算正确的是( ) 【单选题】（2分）A.1H=1000,000uH；B.1H=1000,000，000uH；C.1mH=1000,000uH ；正确答案: A16、14、如何判断发光二极管的管脚极性？( ) 【单选题】（2分）A.发光二极管的长脚为正极；B.发光二极管的长脚为负极；C.有的二极管有环状标志的一端是正极；正确答案: A17、15、贴片电阻的封装是:( ) 【单选题】（2分）A.0805；B.SOT-23；C.TO-92；正确答案: A二、填空题18、1. 电阻用字母（）表示，电阻的基本单位是Ω或者（）,电容用字母（）表示。

电子元器件的基本知识工号: 姓名: 职位: 日期:一、选择题：（每提2分，总分10分）1.电容都是有极性的（ B ）A 对的B 错的2.工作电压大的电容器不可以代替工作电压小的电容器（ B ）A 对的,B 错的3. LED的极性是靠（D）判断的。

Ａ平边Ｂ缺口Ｃ长脚Ｄ以上几种A 3年B 2年C 1年D 半年4.手拿IC，让管脚向外，缺口向上，则IC的第一号管脚是（ A）A 缺口左边的第一个， C 缺口左边的最后一个，B 缺口右边的第一个， D 缺口右边的最后一个。

5.IC是极性元件（A）A.对的B.错的二：填空题：（每天2分，共60分）1. 单位换算：1F=（106）UF= （109 ）NF=（1012）PF6300Ω=（ 6.3 ）KΩ1英寸=( 25.4 )mm22H=( 22×106) UH 1Kg=( 1000 )g2. 根据下图提示填写表格：电阻阻值（ 3.2KΩ）电阻阻值（82.2KΩ）3. 根据色环标志含义表,写出下列各项的阻值和精度:1.橙-黑-棕-红（300Ω±2% ）2. 蓝-灰-黑-银（68Ω±10%）3.绿-紫-棕-金（570Ω±5% ）4.填空电解电容有阴影部分代表（负）极，二极管黑色标记部分代表（负）极电阻用什么字母表示（R ）电容用什么字母表示（ C ）电感用什么字母表示（L ）电阻的主要参数为（阻值）（误差）（额定功率）三极管有三个极分别代表（发射极）（基极）（集电极）数码管分哪两种（共阳数码管）（共阴数码管）集成电路的英文简称（IC），也俗称（芯片）代表（防静电）代表（警示）代表（危险）三、简答题：（每题10分，共30分）1.电容的三个主要参数是什么?在甚么情况下电容可以互相代用?2.你常见的电子元器件有几种?它的图示请写出来(在PCB板上的图示)最少写出5种。

3.你常见的有极性的电子元器件有哪些？（最少写5种）。

DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分，共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C )。

A、焊反B、漏焊C、错焊2、加锡的顺序是( A ) 。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( B )。

A、短路B、开路C、连焊4、二极管在电路板上用( B ) 表示。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B )度角移开A、30B、45C、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( C )。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适( B )。

A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1%电阻的色环为( C )。

A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕9、电烙铁短时间不使用时，应( A )。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为( B )。

A、0.5MM以下B、0.5-2.5MMC、2.5MM以上11、电感线圈的单位符号是( B )。

A.LB.HC.R12、连接器(插座)插件时，连接器底面与板面允许的最大间距为( A )。

A、0.4MMB、1MMC、1.5MM13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过( B )。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是( C )。

A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是（ B ）A、电容量越大，存储电荷越少B、电容量越大，存储电荷越多C、电容量越小，存储电荷越多16、下列所示( C )不是造成虚焊的原因。

A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为( C )。

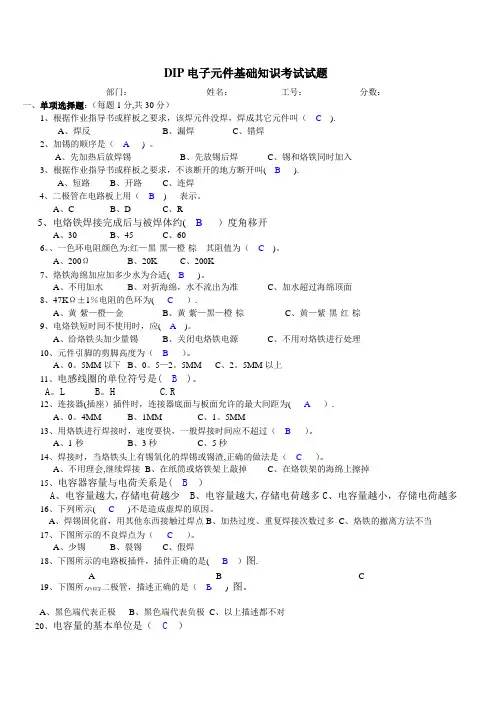

DIP电子元件基础知识考试试题部门：姓名：工号：分数：一、单项选择题：（每题1分,共30分）1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫（ C ).A、焊反B、漏焊C、错焊2、加锡的顺序是（ A ) 。

A、先加热后放焊锡B、先放锡后焊C、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( B).A、短路B、开路C、连焊4、二极管在电路板上用（ B ) 表示。

A、CB、DC、R5、电烙铁焊接完成后与被焊体约( B）度角移开A、30B、45C、606。

、一色环电阻颜色为:红—黑-黑—橙-棕其阻值为（C)。

A、200ΩB、20KC、200K7、烙铁海绵加应加多少水为合适( B )。

A、不用加水B、对折海绵，水不流出为准C、加水超过海绵顶面8、47KΩ±1％电阻的色环为( C ）.A、黄-紫—橙—金B、黄-紫—黑—橙-棕C、黄—紫-黑-红-棕9、电烙铁短时间不使用时，应( A )。

A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理10、元件引脚的剪脚高度为（B）。

A、0。

5MM以下B、0。

5—2。

5MMC、2。

5MM以上11、电感线圈的单位符号是( B )。

A。

L B。

H C.R12、连接器(插座）插件时，连接器底面与板面允许的最大间距为( A）.A、0。

4MMB、1MMC、1。

5MM13、用烙铁进行焊接时，速度要快，一般焊接时间应不超过（ B ）。

A、1 秒B、3秒C、5秒14、焊接时，当烙铁头上有锡氧化的焊锡或锡渣,正确的做法是（C）。

A、不用理会,继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉15、电容器容量与电荷关系是( B ）A、电容量越大,存储电荷越少B、电容量越大,存储电荷越多C、电容量越小，存储电荷越多16、下列所示( C )不是造成虚焊的原因。

A、焊锡固化前，用其他东西接触过焊点B、加热过度、重复焊接次数过多C、烙铁的撤离方法不当17、下图所示的不良焊点为（C）。

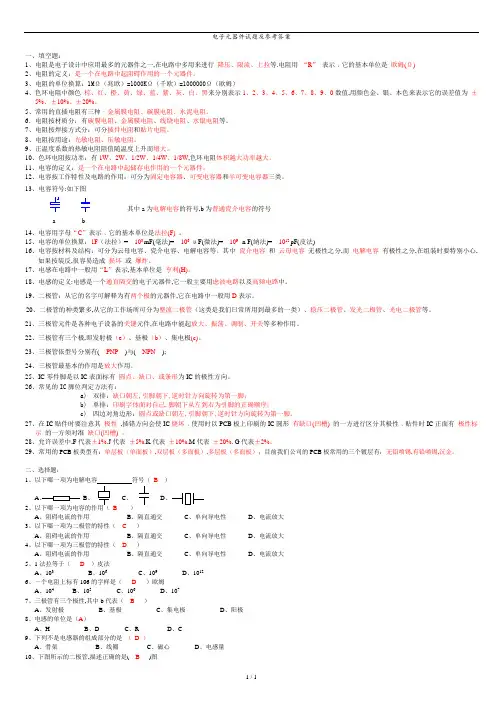

电子元器件试题及参考答案一、填空题：1、电阻是电子设计中应用最多的元器件之一,在电路中多用来进行降压、限流、上拉等.电阻用“R”表示﹐它的基本单位是欧姆(Ω)2、电阻的定义：是一个在电路中起阻碍作用的一个元器件。

3、电阻的单位换算：1MΩ（兆欧）=1000KΩ（千欧）=1000000Ω（欧姆）4、色环电阻中颜色棕、红、橙、黄、绿、蓝、紫、灰、白、黑来分别表示1、2、3、4、5、6、7、8、9、0数值,用颜色金、银、本色来表示它的误差值为±5%、±10%、±20%。

5、常用的直插电阻有三种﹕金属膜电阻﹑碳膜电阻﹑水泥电阻。

6．电阻按材质分：有碳膜电阻、金属膜电阻、线绕电阻、水银电阻等。

7、电阻按焊接方式分：可分插件电阻和贴片电阻。

8、电阻按用途：光敏电阻、压敏电阻。

9、正温度系数的热敏电阻阻值随温度上升而增大。

10、色环电阻按功率：有1W、2W、1/2W、1/4W、1/8W,色环电阻体积越大功率越大。

11、电容的定义：是一个在电路中起储存电作用的一个元器件。

12、电容按工作特性及电路的作用：可分为固定电容器、可变电容器和半可变电容器三类。

13、电容符号:如下图其中a为电解电容的符号,b为普通瓷介电容的符号a b14、电容用字母“C”表示﹐它的基本单位是法拉(F)。

15、电容的单位换算：1F（法拉）= 103 mF(毫法)= 106 μF(微法)= 109 n F(納法)= 1012 pF(皮法)16、电容按材料及结构：可分为云母电容、瓷介电容、电解电容等。

其中瓷介电容和云母电容无极性之分,而电解电容有极性之分,在组装时要特别小心,如果按装反,很容易造成损坏或爆炸。

17、电感在电路中一般用“L”表示,基本单位是亨利(H)。

18、电感的定义:电感是一个通直隔交的电子元器件,它一般主要用虑波电路以及高频电路中。

19、二极管：从它的名字可解释为有两个极的元器件,它在电路中一般用D表示。
