下载文档原格式
水泥净浆的凝结时间
水泥净浆的凝结时间分为初凝和终凝两个阶段。
初凝是指从水泥加水拌合开始，到水泥标准稠度的净浆开始失去可塑性所需的时间；而终凝则是指从水泥加水拌合开始，到标准稠度的净浆完全失去可塑性所需的时间。
硅酸盐水泥的初凝时间不得早于45分钟，终凝时间不得迟于6.5小时。
普通硅酸盐水泥的初凝时间不得早于45
分钟，终凝时间不得迟于10小时。
而火山灰水泥、粉煤灰水泥、复合硅酸盐水泥等的终凝时间则不得迟于10小时。
需要注意的是，水泥的凝结时间并非固定不变，会受到当地天气状况、水泥品种等因素的影响。
例如，夏季温度高，普通水泥从施工到完全凝固需要的时间会比寒冷冬季短。
因此，在实际施工过程中，需要根据具体情况选择合适的水泥品种，并注意参考当地天气条件等因素进行施工安排。
此外，为了确保水泥净浆的凝结时间符合规定要求，可以采用标准稠度的水泥净浆进行测定，并在规定温度及湿度的环境下使用水泥净浆时间测定仪进行测定。
凡初凝时间不符合规定者为废品，而终凝时间不符合规定者为不合格品。
因此，在施工过程中，需要严格控制水泥净浆的凝结时间，以确保工程质量和安全。

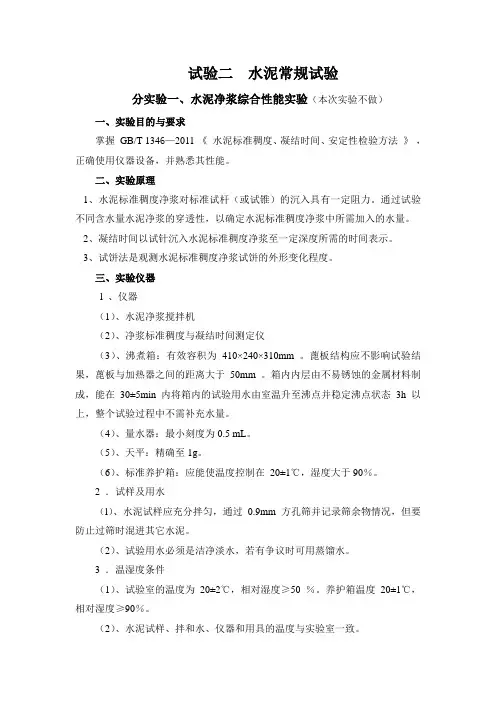

试验二水泥常规试验分实验一、水泥净浆综合性能实验（本次实验不做）一、实验目的与要求掌握GB/T 1346—2011 《水泥标准稠度、凝结时间、安定性检验方法》，正确使用仪器设备，并熟悉其性能。
二、实验原理1、水泥标准稠度净浆对标准试杆（或试锥）的沉入具有一定阻力。
通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
2、凝结时间以试针沉入水泥标准稠度净浆至一定深度所需的时间表示。
3、试饼法是观测水泥标准稠度净浆试饼的外形变化程度。
三、实验仪器l 、仪器（1）、水泥净浆搅拌机（2）、净浆标准稠度与凝结时间测定仪（3）、沸煮箱：有效容积为410×240×310mm 。
蓖板结构应不影响试验结果，蓖板与加热器之间的距离大于50mm 。
箱内内层由不易锈蚀的金属材料制成，能在30±5min 内将箱内的试验用水由室温升至沸点并稳定沸点状态3h 以上，整个试验过程中不需补充水量。
（4）、量水器：最小刻度为0.5 mL。
（5）、天平：精确至1g。
（6）、标准养护箱：应能使温度控制在20±1℃，湿度大于90％。
2 ．试样及用水（l）、水泥试样应充分拌匀，通过0.9mm 方孔筛并记录筛余物情况，但要防止过筛时混进其它水泥。
（2）、试验用水必须是洁净淡水，若有争议时可用蒸馏水。
3 ．温湿度条件（1）、试验室的温度为20±2℃，相对湿度≥50 ％。
养护箱温度20±1℃，相对湿度≥90％。
（2）、水泥试样、拌和水、仪器和用具的温度与实验室一致。
四、操作步骤1、标准稠度的测定（1）、试验前必须做到a）、维卡仪的金属棒能自由滑动；b）、调整至试杆接触玻璃板时指针对准零点；c）、搅拌机运行正常。
（2）、水泥净浆的拌制用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s～10s 内小心将称好的500g 水泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s 停机。
水泥净浆凝结时间测定水泥净浆凝结时间测定，这个听起来有点儿高大上的名词，其实就是我们在建筑工地上常常会碰到的一个小问题。
想象一下，一个工人正忙着调水泥，突然发现这玩意儿怎么还不干，急得像热锅上的蚂蚁，恨不得马上拿个吹风机给它加速凝结。
这时候，凝结时间的测定就显得尤为重要了。
1. 什么是水泥净浆？1.1 首先，咱们得明白，水泥净浆其实是由水泥和水混合后形成的液体。
这就好比是做饭时，你需要把米和水配合好，才能煮出美味的米饭。
水泥净浆在建筑中就像米饭一样，是非常重要的基础材料。
它不仅能提高建筑的强度，还能确保施工的顺利进行。
所以，别小看了这小小的净浆，没它可是不行的！1.2 当然，水泥净浆的质量可不是随便说说的。
凝结时间就是个关键点。
如果凝结太快，工人根本来不及操作，搞不好就得重来；而如果凝结太慢，那真是等得人心焦，工期可就被拖得老长了。
所以，测定凝结时间这件事就显得格外重要，几乎是个“生死攸关”的问题！2. 如何测定凝结时间？2.1 测定水泥净浆凝结时间的方法其实也没那么复杂，咱们可以用一种叫做“维卡针”的工具。
别看这名字听上去高端，其实它就是个带针的小玩意儿。
测定的时候，我们把水泥净浆搅拌均匀，然后用维卡针在一定的时间间隔内去刺一下它。
如果针能扎下去，那说明水泥还没有凝结；如果扎不动了，那就表示凝结开始了。
2.2 当然，测定的过程要保持环境温度和湿度的一致性，这样数据才可靠。
就像你去朋友家吃饭，环境一变化，菜的味道也会不一样，理解了吗？所以，尽量让周围的条件保持一致，确保测定结果的准确性。
这时候你可能会觉得，哎呀，这活儿也太麻烦了吧！但别急，慢工出细活嘛，搞清楚这些细节，后面的工作才会顺风顺水。
3. 凝结时间的重要性3.1 说到凝结时间，这可不仅仅是个数字。
它关系到整个工程的进度和质量，甚至可以影响到建筑的安全性。
试想一下，如果你家旁边的工地，水泥不凝结，雨一来，泥水横流，后果可想而知，真是“祸不单行”。
试验二水泥试验本试验执行标准：《水泥细度检验方法筛析法》(GB 1345-2005)《水泥标准稠度用水量、凝结时间、安定性检验方法》(GB/T 1346--2001)《水泥胶砂强度检验方法（ISO法）》(GB/T 17671一1999)1. 水泥试验的一般规定（1）检验批使用单位在水泥进场后，应按批对水泥进行检验。
根据国家标准《混凝土结构工程施工质量验收规范》(GB 50204-2002）规定，按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
（2）水泥的取样①取样单位：即按每一检验批作为“个取样单位，每检验批抽样不少于一次。
②取样数量与方法：为了使试样具有代表性，可在散装水泥卸料处或输送水泥运输机具上20个不同部位取等量样品，总量至少12吨。
然后采用缩分法将样品缩分到标准要求的规定量。
（3）试样制备，试验前应将试样通过 0.9mm方孔筛，并在110℃土5℃烘干箱内烘干，备用。
（4）试验室条件试验室的温度为20℃士2℃，相对湿度不低于50%；水泥试样、拌合水、标准砂、仪器和用具的温度应与试验室一致：水泥标准养护箱的温度为20℃土1℃，相对湿度不低于90%。
2. 水泥细度检验（1）目的水泥细度测定的目的，在于通过控制细度来保证水泥的活性，从而控制水泥质量。
（2）检验方法细度可用透气式比表面积仪或筛析法测定，这里主要介绍筛析法。
筛析法分为负压筛法、水筛法和手工干筛法。
①负压筛法a.主要仪器设备负压筛（图3）、筛座（图4）、天平等。
b. 试验方法步骤（a）筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统。
调节负压至4000一6000MPa范围内，喷气嘴上口平面应与筛网之间保持2一8mm距离。
（b）称取试样25g,置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛2min，在此期间如有试样附着在筛盖上，可轻轻地敲击，使试样落下，筛毕，用天平称量筛余物。
