双液系气液平衡相图的绘制实验报告word精品

双液系的气－液平衡相图一实验目的1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；2．掌握测定双组分液体的沸点及正常沸点的方法；3．掌握用折光率确定二元液体组成的方法。

二实验原理在常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。

液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。

而实际溶液由于A 和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。

恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。

其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。

三仪器和试剂沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；实验装置如下：四实验步骤1．工作曲线的绘制配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80和0.90的环己烷－异丙醇溶液。

计算所需环己烷和异丙醇的质量，并用分析天平准确称取。

为避免样品挥发带来的误差，称量应尽可能的迅速。

各种溶液的确切组成要按照实际称样结果精确计算。

调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。

分别测定上述九个溶液以及异丙醇和环己烷的折光率。

根据这些数据作出折光率－组成工作曲线。

实验报告姓名学号专业化学（师范）年级、班级课程名称物理化学实验实验项目实验类型 验证 设计 综合实验时间实验指导老师马国正实验评分一、实验目的（1）用回流冷凝法测定沸点时气相与液相的组成，绘制双液系相图。

并找出恒沸点混合物的组成及恒沸点的温度。

（2）掌握测定双组分液体的沸点及正常沸点的测定方法。

（3）了解阿贝折光仪的构造原理，熟悉掌握阿贝折光仪的使用方法。

二、实验原理（1）沸点的定义沸点是液体饱和蒸汽压和外压相等时的温度，双液系的沸点不仅于外压有关，而且还与两种液体的相对含量有关。

（2）理想二组分系统的拉乌尔定律理想的二组分体系在全部浓度范围内符合Raoult定律。

结构相似、性质相似的组分间可以形成近似的理想体系，这样可以形成简单的T-x（y）图。

大多数情况下，曲线将出现或正或负的偏差。

当这一偏差足够大时，在T-x（y）曲线上将出现极大点（负偏差）或极小点（正片差）。

这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物。

（3）平衡时气相、液相的组成确定回流冷凝法保持气液相对量不变，测定双液系沸点，通过阿贝折射仪测定其液相折射率确定气液相平衡时的组成，通过双液系气液平衡时的组成对校正后的沸点作图，得到在1个大气压下乙醇-乙酸乙酯气液平衡相图。

三、仪器与试剂沸点仪（1套）小试管（5mL带软木塞）（若干）阿贝折射仪（1台）烧杯（2个）1/10温度计（50~100℃）（1支）吸管（2支）擦镜纸乙酸乙酯（A.R.）无水乙醇（A.R.）不同比例的乙醇-乙酸乙酯混合液丙酮（C.P.）无水乙醇（A.R.）四、实验步骤（1）折射率-体积分数工作曲线取几滴纯乙醇、纯乙酸乙酯分别测定其折射率，两点作n D26−φ工作曲线（n-V）。

（2）折射率-摩尔分数工作曲线在n D26−φ线上取8个点，利用乙醇、乙酸乙酯密度合量比（％）等条件将以上点对应的体积分数换算成摩尔分数，按对应的折射率重新绘n D26−x点，再将点连成平滑曲线，即为n D26−x工作曲线（n-x）（3）溶液的沸点与平衡气-液相组成测定a）样品I-VI分别为乙醇体积分数为5%、15%、22%、38%、50%、90%的乙醇-乙酸乙酯混合液。

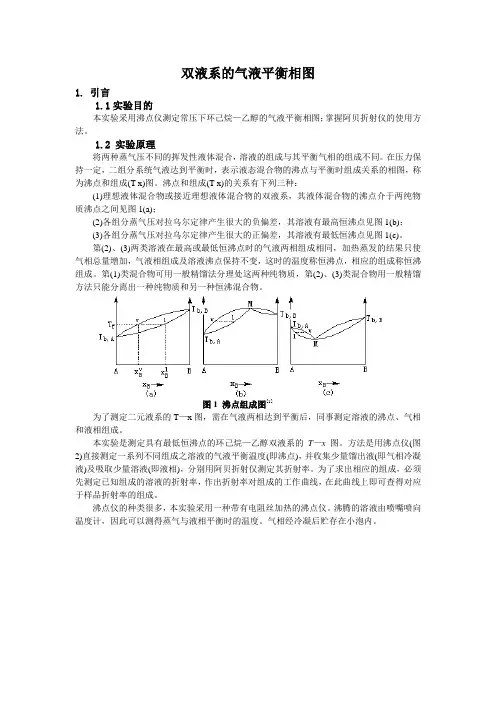

双液系的气液平衡相图1.引言1.1实验目的本实验采用沸点仪测定常压下环己烷—乙醇的气液平衡相图；掌握阿贝折射仪的使用方法。

1.2 实验原理将两种蒸气压不同的挥发性液体混合，溶液的组成与其平衡气相的组成不同。

在压力保持一定，二组分系统气液达到平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成(T-x)图。

沸点和组成(T-x)的关系有下列三种：(1)理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间见图1(a)；(2)各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点见图1(b)；(3)各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点见图1(c)。

第(2)、(3)两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。

第(1)类混合物可用一般精馏法分理处这两种纯物质，第(2)、(3)类混合物用一般精馏方法只能分离出一种纯物质和另一种恒沸混合物。

图1 沸点组成图[1]为了测定二元液系的T—x图，需在气液两相达到平衡后，同事测定溶液的沸点、气相和液相组成。

本实验是测定具有最低恒沸点的环己烷—乙醇双液系的T—x图。

方法是用沸点仪(图2)直接测定一系列不同组成之溶液的气液平衡温度(即沸点)，并收集少量馏出液(即气相冷凝液)及吸取少量溶液(即液相)，分别用阿贝折射仅测定其折射率。

为了求出相应的组成，必须先测定已知组成的溶液的折射率，作出折射率对组成的工作曲线，在此曲线上即可查得对应于样品折射率的组成。

沸点仪的种类很多，本实验采用一种带有电阻丝加热的沸点仪。

沸腾的溶液由喷嘴喷向温度计，因此可以测得蒸气与液相平衡时的温度。

气相经冷凝后贮存在小泡内。

图2 沸点仪[1]2. 实验操作2.1 实验用品沸点仪、XT—600S60KT调压器、阿贝折射仪、超级恒温槽、数显温度计、胶头滴管、锥形瓶（带瓶塞），电子分析天平、洗耳球、10 mL移液管。

实验四 双液系的气-液平衡相图的绘制一、目的要求1.用沸点仪测定大气压下乙醇—环己烷或异丙醇-环己烷双液系气-液平衡时气相与液相组成及平衡温度，绘制温度—组成图，确定恒沸混合物的组成及恒沸点的温度。

2.了解物化实验中光学方法的基本原理，学会阿贝折光仪的使用。

3.进一步理解分馏原理。

二、实验原理两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系。

两种液体若能按任意比例互相溶解，称为完全互溶的双液系；若只能在一定比例范围内互相溶解，则称部分互双液系。

双液系的气液平衡相图t x -图可分为三类。

如图4.1。

图 4.1 二元系统t x -图这些图的纵轴是温度(沸点)，横轴是代表液体B 的摩尔分数B x 。

在t x -图中有两条曲线：上面的曲线是气相线，表示在不同溶液的沸点时与溶液成平衡时的气相组成，下面的曲线表示液相线，代表平衡时液相的组成。

例如图4.1(a)中对应于温度t 1的气相点为y 1，液相点为1l ，这时的气相组成y 1点的横轴读数是g B x ，液相组成点1l 点的横轴读数为lB x 。

如果在恒压下将溶液蒸馏，当气液两相达平衡时，记下此时的沸点，并分别测定气相(馏出物)与液相(蒸馏液)的组成，就能绘出此t x -图。

y 1l 1t 1g Bx l Bx AB t/℃（a ）气液t/℃AB B x →（b ）t/ ℃气液ABB （c ）图4.1(b)上有个最低点，图4.1(c)上有个最高点，这些点称为恒沸点，其相应的溶液称为恒沸混合物，在此点蒸馏所得气相与液相组成相同。

三、仪器和药品1.仪器玻璃沸点仪一套；阿贝折光仪一台；WLS 系列可调式恒流电源一台；SWJ 型精密数字温度计一台；SYC 超级恒温槽一台。

2.药品无水乙醇（AR ）或异丙醇（AR ）；环己烷（AR ）。

四、实验步骤（一）、步骤1.按图4.2连好沸点仪，数字贝克曼温度计,感温杆勿与电热丝相碰。

2.接通冷凝水，用超级恒温槽完成冷凝循环。

兰州大学化学化工学院基础化学 II 实验报告（物理化学部分）题目双液系气—液相图的绘制班级姓名组号仪器号室温21.6℃大气压825.3MB 实验地点实验楼 C311日期2008.11.9一、实验目的1、用沸点仪测定标准压力下环已烷-乙醇双液系的气液平衡数据，绘制系统的沸点－组成图，确定系统的恒沸温度及恒沸混合物的组成。

2、了解用沸点仪测量液体沸点的方法，了解阿贝折光仪的测量原理和使用方法。

二、实验原理1、将两种完全互溶的挥发性液体组分 A 和组分 B 混合后，在一定的温度下，平衡共存的气、液两相的组成通常并不相同。

因此，如果在定压下将液态混合物蒸馏，测定馏出物（气相）和蒸馏液（液相）的组成，就可得到平衡时气、液两相的组成并绘制出沸点－组成图（即T－ x 图）。

下图为完全互溶双液系的一种蒸馏相图。

2、完全互溶双液系的具有恒沸点的相图如下：恒沸点：该点的气相组成和液相组成完全相同，在整个蒸馏过程中的沸点亦恒定不变。

故不能用普通蒸馏的方法将 A 和 B 完全分开。

3、测绘具有恒沸点的相图时，要求同时测定溶液的沸点及气液平衡时两相的组成。

（1）将组成不同的系统逐次置于沸点仪中，加热至沸腾，在气液两相达平衡，测定其沸点；（2）用数字阿贝折射仪测定达到平衡的两相组成；（3）分别将沸点下的气相点和液相点连成气相线和液相线，就得到完全互溶双液系的 t-x 相图。

4、本实验采用的环己烷 (B)－乙醇 (A) 系统是完全互溶的二组分系统，其沸点－组成图属于具有最低恒沸点的类型。

本实验采用沸点仪测沸点，用阿贝折射仪测定其折射率。

利用一定温度下该溶液的的折射率—组成工作曲线，内插法得到样品的组成。

三、装置及流程简程1盛液容器2小球3冷凝管4测量温度计5辅助温度计6支管7小玻管8电热丝四、原始数据及数据处理液相气相V 乙醇 /ml V 环己烷 /ml b.p./ ℃ n乙醇 %n乙醇 % 20073.02 1.36160.975 1.36160.97520 1.568.95 1.36220.966 1.37760.79920366.27 1.36450.941 1.38270.73620563.32 1.36680.917 1.39320.60520960.8 1.37340.847 1.39890.52222059.4 1.40810.379 1.40230.47212064.78 1.4220.103 1.40310.460.62067.35 1.42290.08 1.40820.3790.32069.85 1.42330.077 1.41450.26502071.93 1.42370.069 1.42370.069相图如下：乙醇—环己烷双液相图7570℃/.p65.b605500.20.40.60.81乙醇%五、实验结果及讨论恒沸点： 59.2℃恒沸组成：乙醇47.5%环己烷52.5%实验注意事项1、实验过程中必须在冷凝管中通入冷却水，以使气相全部冷却。

双液系的气液平衡相图实验报告实验报告题目：双液系的气液平衡相图实验报告摘要本实验通过构建双液系的气液平衡相图，研究了不同温度下甲醇和水的相互溶解性及气液平衡条件。

实验结果表明，在不同温度下，甲醇与水的相互溶解性呈现出明显的变化，而气液两相互相应的平衡条件也随之调整。

通过实验分析，我们可以更好地理解气液体系的相互作用规律，为进一步研究更加复杂的气液相互作用提供了帮助。

关键词：双液系；气液平衡；相图；甲醇；水引言气液相互作用是物理化学领域中的重要研究方向之一，对于理解和预测一系列工业和自然界现象都具有重要作用。

而气液平衡相图则是描述气液相互作用的重要工具，通过该图谱，我们可以直观地了解不同气体与液体在不同条件下的溶解性和相互作用规律，为进一步研究气液相互作用提供了帮助。

本实验旨在通过构建双液系的气液平衡相图，研究不同温度下甲醇和水的相互溶解性和气液平衡条件。

实验部分1.材料与仪器材料：甲醇、水；仪器：压力计、温度计、热水浴、磁力搅拌器、圆底烧瓶。

2.实验步骤（1）取一定量的甲醇和水，按一定比例混合，制备出不同质量分数的甲醇-水混合物；（2）将混合物置入圆底烧瓶中，在磁力搅拌器的作用下充分搅拌；（3）将圆底烧瓶放置于热水浴中，通过控制水浴的温度，固定实验温度；（4）在压力计的指导下，对甲醇-水混合物进行气液相平衡测量，记录平衡压力，并计算得出相应的气液分压比；（5）测量完成后，将实验结果作图，构建出气液平衡相图。

3.结果与分析在实验中，我们固定温度为25℃，制备出了不同质量分数的甲醇-水混合物，然后通过压力计测量出不同混合物下的气液相平衡条件，得到相应的气液分压比。

最终，我们将实验结果汇总并作图，得到如下气液平衡相图：（注：图中X1和X2为甲醇在混合液中的质量分数，P为混合液的平衡气相和液相的压力，分别为纵轴和横轴）通过对该图的分析，我们发现在不同温度下，甲醇与水的相互溶解性呈现出显著变化，而在不同混合液组成下，气液两相也呈现出明显的平衡条件变化。

双液系沸点-组成图测绘实验报告实验时间：2015年4月15日学号：1120132970 一、目的要求1．测定相应组成时的沸点并制作常压下环已烷—无水乙醇双液系的平衡相图。

2．从沸点组成图了解分馏原理。

3．了解沸点的测定技术，掌握两组分液体沸点的测定方法。

4．掌握折光率与组成的关系及阿贝折光仪的测量原理和使用方法。

二．实验原理1、由液态物质混合而成的二组分系统称为双液系统。

若两液体能以任意比例互溶，称其为完全互溶双液系，若两液体只能部分互溶，称其为部分互溶双液系。

一个完全互溶的二元体系，两个纯液体组分在所有组成范围内完全互溶。

在定压下，完全互溶的二元体系的沸点—组成图可分为三类，如图C7.1所示。

a.溶液的沸点介于两纯组分沸点之间，如苯一甲苯体系；b.溶液有最低恒沸点，如环己烷-乙醇体系；c.溶液有最高恒沸点，如丙酮—氯仿体系。

下面以a为例，简单说明绘制沸点-组成图的原理。

加热总组成为x1的溶液，体系的温度上升，达液相线上1点时溶液开始沸腾，组成为x2的气相开始生成，但气相量很少，趋于0，x1、x2二点代表达到平衡时液、气两相组成。

继续加热，气相量逐渐增多，沸点继续上升，气、液二相组成分别在气相线和液相线上变化，当达某温度（如2点）并维持温度不变时，则x3、x4为该温度下液、气两相组成，气相、液相的量之比按杠杆规则确定。

从相律f = c - p +2可知：当外压恒定时，在气、液两相共存区域自由度等于1；当温度一定时，则气、液两相的组成也就确定，总组成一定，由杠杆规则可知两相的量之比也已确定。

因此，在一定的实验装置中，全回流的加热溶液，在总组成、总量不变时，当气相的量与液相的量之比也不变时（达气-液平衡），则体系的温度也就恒定。

分别取出气、液两相的样品，分析其组成，得到该温度下气、液两相平衡时各相的组成。

改变溶液总组成，得到另一温度下气、液两相平衡时各相的组成。

测得溶液若干总组成下的气液平衡温度及气、液相组成，分别将气相点用线连接即为气相线，将液相点用线连接即为液相线，得到沸点-组成图。

完全互溶双液系气液平衡相图得绘制ﻩ一.实验目得1。

测定常压下环己烷－乙醇二元系统得气液平衡数据,绘制沸点—组成相图。

2.掌握双组分沸点得测定方法,通过实验进一步理解分馏原理。

3。

掌握阿贝折射仪得使用方法。

二.实验原理两种液体物质混合而成得两组分体系称为双液系、根据两组分间溶解度得不同,可分为完全互溶、部分互溶与完全不互溶三种情况、两种挥发性液体混合形成完全互溶体系时,如果该两组分得蒸气压不同,则混合物得组成与平衡时气相得组成不同。

当压力保持一定,混合物沸点与两组分得相对含量有关。

恒定压力下,真实得完全互溶双液系得气—液平衡相图(T －x ),根据体系对拉乌尔定律得偏差情况,可分为3类:(1)一般偏差:混合物得沸点介于两种纯组分之间,如甲苯—苯体系,如图２。

7(a)所示。

(２)最大负偏差:存在一个最小蒸汽压值,比两个纯液体得蒸汽压都小,混合物存在着最高沸点,如盐酸—水体系,如图２.7(b)所示。

(３)最大正偏差:存在一个最大蒸汽压值,比两个纯液体得蒸汽压都大,混合物存在着最低沸点如图2、７(c))所示。

图2。

7 二组分真实液态混合物气—液平衡相图(T －x 图)后两种情况为具有恒沸点得双液系相图、它们在最低或最高恒沸点时得气相与液相组成相同,因而不能象第一类那样通过反复蒸馏得方法而使双液系得两个组分相互分离,而只能采取精馏等方法分离出一种纯物质与另一种恒沸混合物、为了测定双液系得T —x 相图,需在气－液平衡后,同时测定双液系得沸点与液相、气相得平衡组成、本实验以环己烷-乙醇为体系,该体系属于上述第三种类型,在沸点仪(如图2、８)中蒸馏不同组成得混合物,测定其沸点及相应得气、液二相得组成,即可作出T —x 相图。

本实验中两相得成分分析均采用折光率法测定。

折光率就是物质得一个特征数值,它与物质得浓度及温度有关,因此在测量物质得折光率时要求温度恒定、溶液得浓度不同、组成不同,折光率也不同、因此可先配制一系列已知组成得溶液,在恒定温度下测其折光率,作出折光率-组成工作曲线,便可通过测折光率得大小在工作曲线上找出未知溶液得组成。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载完全互溶双液系统气-液平衡相图的绘制(2) 误差分析地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容大学化学实验Ⅱ实验报告（物理化学部分）（贵州大学化学与化工学院——大学化学教学与示范中心）班级专业：环境科学091姓名：岳凡耀学号： 0908100121指导教师：谭蕾实验成绩：实验编号：十四实验项目名称：完全互溶双液系统气-液平衡相图的绘制报告人：岳凡耀同组人：赵安娜、赵芳、吴红、陈彦霖、孙腾实验时间：2011年4 月 28 日实验目的：掌握阿贝折射仪的使用方法通过测定混合物的折射率确定其组成。

学习常压下完全互溶双液系统气-液平衡相图的测绘方法，加深对相律、恒沸点的理解。

实验原理：相图是描述相平衡系统温度、压力、组成之间关系的图形，可以通过实验测定相平衡系统的组成来绘制。

两种液体物质混合而成的两组分体系称为双液系。

若两液体能以任意比例互溶，称其为完全互溶双液系统；若两液体只能部分互溶，称其为部分互溶双液系统。

当纯液体或液态混合物的蒸气压与外压相等时，液体就会沸腾，此时气-液两相呈平衡，所对应的温度就是沸点。

双液系统的沸点不仅取决于压力，还与液体的组成有关。

表示定压下双液系统气-液两相平衡时温度与组成关系的图称为T-XB 图或沸点-组成图。

恒定压力下，真实的完全互溶双液系的气-液平衡相图（T-X），根据体系对乌拉尔定律的偏差情况，可分为三类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯-苯体系，如图1（а）所示。

（2）最大负偏差：混合物存在着最高沸点，如盐酸-水体系，如图1（b）所示。

（3）最大正偏差：混合物存在着最低沸点，如正丙醇-水体系，如图1（c）所示。

双液系的气液平衡相图实验报告一、实验目的1、绘制在常压下环己烷乙醇双液系的气液平衡相图，了解相图和相律的基本概念。

2、掌握阿贝折射仪的使用方法，测定液体和蒸气的组成。

3、学会通过实验数据处理和分析，确定双液系的最低恒沸点和恒沸组成。

二、实验原理1、双液系的气液平衡双液系是指两种液体能以任意比例相互溶解所组成的体系。

在一定温度下，气液两相达到平衡时，气相组成和液相组成之间存在一定的关系。

2、相律相律表达式为：F ＝ C P ＋ 2，其中 F 为自由度，C 为组分数，P 为相数。

对于双液系，在压力固定的情况下，自由度 F ＝ 2 P。

3、沸点测定通过沸点仪测定双液系的沸点。

当液体混合物沸腾时，其气相和液相的组成不同。

使用阿贝折射仪测定液相和气相的折射率，然后通过折射率组成工作曲线确定其组成。

三、实验仪器与试剂1、仪器沸点仪、阿贝折射仪、超级恒温槽、调压变压器、温度计（50 100℃，分度值 01℃）、移液管（2ml、5ml）、滴管。

2、试剂环己烷（分析纯）、无水乙醇（分析纯）。

四、实验步骤1、安装仪器将沸点仪洗净、烘干，安装好温度计、加热丝和冷凝管。

2、配制溶液用移液管分别吸取一定体积的环己烷和乙醇，配制不同组成的环己烷乙醇混合液，体积比分别为 0:10、1:9、2:8、3:7、4:6、5:5、6:4、7:3、8:2、9:1、10:0。

3、测定沸点将配制好的混合液加入沸点仪中，加热至液体沸腾。

待温度稳定后，读取沸点温度。

分别从气相冷凝液取样口和液相取样口吸取样品，用阿贝折射仪测定其折射率。

5、重复实验改变混合液的组成，重复上述步骤，测定不同组成下的沸点和折射率。

五、实验数据记录与处理1、实验数据记录｜混合液体积比（环己烷:乙醇）｜沸点（℃）｜气相折射率｜液相折射率｜｜：：｜：：｜：：｜：：｜｜ 0:10 ｜＿____ ｜＿____ ｜＿____ ｜｜ 1:9 ｜＿____ ｜＿____ ｜＿____ ｜｜ 2:8 ｜＿____ ｜＿____ ｜＿____ ｜｜ 3:7 ｜＿____ ｜＿____ ｜＿____ ｜｜ 4:6 ｜＿____ ｜＿____ ｜＿____ ｜｜ 5:5 ｜＿____ ｜＿____ ｜＿____ ｜｜ 6:4 ｜＿____ ｜＿____ ｜＿____ ｜｜ 7:3 ｜＿____ ｜＿____ ｜＿____ ｜｜ 8:2 ｜＿____ ｜＿____ ｜＿____ ｜｜ 9:1 ｜＿____ ｜＿____ ｜＿____ ｜｜ 10:0 ｜＿____ ｜＿____ ｜＿____ ｜2、折射率组成工作曲线的绘制以已知纯环己烷和纯乙醇的折射率为端点，将实验测定的不同组成下的折射率与组成数据标绘在坐标纸上，绘制折射率组成工作曲线。

双液系的气液平衡相图实验报告双液系的气液平衡相图实验报告一、引言在化学实验中，相图是研究物质在不同温度和压力下的相态变化规律的重要工具。

气液平衡相图是指在一定温度和压力下，气体和液体之间的平衡状态。

本实验旨在通过测定双液系的气液平衡相图，探究不同组分和温度对气液平衡的影响。

二、实验方法1. 实验仪器和试剂准备本实验所需的仪器有气相色谱仪、恒温水浴槽、压力计等。

试剂包括乙醇、水等。

2. 实验步骤(1) 准备双液系溶液：按照一定的比例将乙醇和水混合制备双液系溶液。

(2) 装填样品：将双液系溶液装填到气相色谱仪的样品瓶中。

(3) 设置温度：将恒温水浴槽的温度调至所需的实验温度。

(4) 测定平衡压力：将样品瓶放入恒温水浴槽中，等待一段时间使系统达到平衡，然后使用压力计测定平衡时的压力。

(5) 重复实验：重复以上步骤，测定不同组分和温度下的气液平衡压力。

三、实验结果根据实验数据，我们绘制了双液系的气液平衡相图。

图中横轴表示乙醇的摩尔分数，纵轴表示平衡时的压力。

我们可以观察到随着乙醇浓度的增加，平衡压力逐渐增大。

同时，随着温度的升高，平衡压力也呈现出上升的趋势。

这与理论预期相符。

四、讨论与分析通过实验结果，我们可以得出以下几点结论：1. 组分对气液平衡的影响：在双液系中，乙醇的浓度增加会导致平衡压力增加。

这是因为乙醇分子与水分子之间的相互作用力较强，使得乙醇分子更难从液相转移到气相，因而需要更高的压力才能达到平衡。

2. 温度对气液平衡的影响：随着温度的升高，气液平衡的压力也会增加。

这是由于温度升高会增加分子的热运动，使得气体分子更容易从液相转移到气相，因此需要更高的压力来保持平衡。

3. 实验误差分析：在实验过程中，由于仪器的精度限制和操作误差等因素的存在，实验结果可能存在一定的误差。

为了提高实验结果的准确性，我们可以增加重复实验次数，并进行数据的平均处理。

五、结论通过本实验，我们成功测定了双液系的气液平衡相图，并探究了组分和温度对气液平衡的影响。

双液系的气液平衡相图2 实验操作2.1 实验药品、仪器型号及测试装置示意图实验药品：环己烷（AR），无水乙醇（AR），不同浓度的环己烷-乙醇混合液（环己烷质量分数为10%、30%、69.5%、90%、96%）仪器型号：沸点仪，调压器，阿贝折射仪，超级恒温槽，数显温度计，滴管，移液管，洗耳球测试装置示意图：1.冷却水入口2.气相冷凝液贮存小泡3.温度计4.喷嘴5.电阻丝6.调压器图1 沸点仪示意图2.2 实验条件室温：19.1 ℃湿度：46%大气压：995.7 hPa （已校正）2.3 实验操作步骤及方法要点（1）工作曲线的配置及折射率的测定1)按顺序排列好已经干燥的5个具塞锥形瓶，分别具塞称重并及记录。

2)分别加入1ml、2ml、3ml、4ml、5ml环己烷，称重。

3)再分别加入5ml、4ml、3ml、2ml、1ml无水乙醇，称重并摇匀。

4)用阿贝折射仪分别测定上述溶液、无水乙醇和环己烷的折射率。

5)绘制工作曲线（2）检查待测样品浓度通电加热之前检查沸点仪内的溶液的折射率是否合适，如果不符合要求，需要添加乙醇或环己烷进行调整。

（3）测定各溶液达到汽液平衡时的气相和液相组成打开冷却水，接通电源，慢慢调节调压器电压进行加热，直到溶液沸腾或者出现小气泡，再将电压调到33V。

待温度恒定后，记下该温度值，关电压，停止加热，同时用长滴管从冷凝管上口在小泡中取气相冷凝液，迅速测定折射率，液相溶液稍冷后，从温度计口取液相溶液测定折射率（沸腾过程已经使液相混合比较均匀了，类似“鼓泡法”；而且实际上也没有地方伸入滴管进行搅拌）。

如果沸点仪圆底烧瓶内液体快要蒸干了、电阻丝没有浸泡在液体中，就要及时补充溶液，否则体系内温度会急剧上升。

如果液面低于烧瓶侧面支管口，应及时补充液体，否则无法取液相溶液。

补充溶液时，要等到体系冷却下来。

3 结果与讨论3.1 原始实验数据表1 环己烷-乙醇混合液（标准液）的折射率序号空瓶质量/g瓶+乙醇质量/g瓶+混合液质量/g折射率129.932130.624634.4739 1.3701231.016832.487935.5774 1.3810331.169233.423335.6596 1.3926427.875530.927732.4152 1.4040528.387232.241132.9446 1.41696无水乙醇 1.36387纯环己烷 1.4284表2 环己烷-乙醇混合液（待测液）沸点及气相、液相的折射率序号环己烷质量分数温度/℃气相冷凝液折射率液相折射率1077.56 1.3638 1.3634210%75.63 1.3704 1.3654330%73.16 1.3825 1.3668469.50%64.42 1.3978 1.3817590%64.65 1.4072 1.4162696%67.26 1.4108 1.42417100%80.13 1.4278 1.4272 3.2计算的数据、结果（1）绘制折射率-组成工作曲线根据表1数据计算出各个标准溶液对应的环己烷质量分数，如表3。

双液系气液平衡相图实验报告竭诚为您提供优质文档/双击可除双液系气液平衡相图实验报告篇一：双液系气—液平衡相图绘制实验报告双液系气—液平衡相图绘制实验目的：①用回流冷凝法测定沸点时气相与液相的组成，绘制双液系相图。

找出恒沸点混合物的组成及恒沸点的温度。

②掌握测定双组分液体的沸点及正常沸点的测定方法。

③了解阿贝折射计的构造原理，熟悉掌握阿贝折射计的使用方法。

实验原理：液体的沸点是液体饱和蒸气压和外压相等时的温度，在外压一定时，纯液体的沸点有一个确定值。

但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。

理想的二组分体系在全部浓度范围内符合拉乌尔定律。

结构相似，性质相近的组分间可以形成近似的理想体系，这样可以形成简单的T-x(y)图。

大多数情况下，曲线将出现或正或负的偏差。

当这一偏差足够大时，在T-x(y)曲线上将出现极大点（负偏差）或极小点（正偏差）。

这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物。

考虑综合因素，实验选择具有最低恒沸点的乙醇—乙酸乙酯双液系。

根据相平衡原理，对二组分体系，当压力恒定时，在气液平衡两相区，体系的自由度为1.当温度一定时，则气液两相的组成也随之而定。

当气液两相的相对量一定，则体系的温度也随之而定。

沸点测定仪就是根据这一原理设计的，它利用回流的方法保持气液两相相对量一定，测量体系温度不发生改变时，即两相平衡后，取两相的样品，用阿贝折射计测定气液平衡气相、液相的折射率，再通过预先测定的折射率—组成工作曲线来确定平衡时气相、液相的组成（即该温度下气液两相平衡成分的坐标点。

）改变体系总成分，再如上法找出另一对坐标点。

这样得若干对坐标点后，分别按气相点和液相点连成气相线和液相线，即得T-x平衡图。

仪器与试剂：沸点仪一套调压变压器一台阿贝折射计一台超级恒温槽1/10温度计（50~100℃）一支1/10温度计（0~50℃）一支小烧杯一个小试管（5ml带软木塞）（若干）吸管2支红外线干燥箱（风筒）一台搽镜纸乙酸乙酯（AR）无水乙醇（AR）不同配比的乙醇—乙酸乙酯混合液丙酮(c、p)重蒸水实验步骤：（1）、乙醇—乙酸乙酯溶液的折射率组成工作曲线的测绘①折射率—体积分数工作曲线。

乙醇环己烷气液平衡相图绘制实验报告范文环己烷－乙醇双液系气液平衡相图得绘制姓名:学号:班级:同组:成绩一、实验目得1、测定常压下环己烷－乙醇二元系统得气液平衡数据,绘制沸点－组成相图。

2、掌握双组分沸点得测定方法,通过实验进一步理解分馏原理。

3、掌握阿贝折射仪得使用方法。

二、实验原理恒定压力下,真实得完全互溶双液系得气－液平衡相图(T－),根据体系对拉乌尔定律得偏差情况,可分为3类:(1)一般偏差:混合物得沸点介于两种纯组分之间,如甲苯－苯体系,如图1(a)所示。

(2)最大负偏差:存在一个最小蒸汽压值,比两个纯液体得蒸汽压都小,混合物存在着最高沸点,如盐酸—水体系,如图2、7(b)所示。

(3)最大正偏差:存在一个最大蒸汽压值,比两个纯液体得蒸汽压都大,混合物存在着最低沸点如图2、7(c))所示。

图1二组分真实液态混合物气—液平衡相图(T图)本实验以环己烷－乙醇为体系,该体系属于上述第三种类型,在沸点仪(如图2、8)中蒸馏不同组成得混合物,测定其沸点及相应得气、液二相得组成,即可作出T－相图。

本实验中两相得成分分析均采用折光率法测定。

tAtAtAtBtBtBt、oCt、oCt、oCBBBABAABB(a)(b)(c)""折光率就是物质得一个特征数值,它与物质得浓度及温度有关,因此在测量物质得折光率时要求温度恒定。

溶液得浓度不同、组成不同,折光率也不同。

因此可先配制一系列已知组成得溶液,在恒定温度下测其折光率,作出折光率－组成工作曲线,便可通过测折光率得大小在工作曲线上找出未知溶液得组成。

三、仪器与试剂沸点仪,阿贝折射仪,调压变压器,超级恒温水浴,温度测定仪,长短取样管。

环己烷物质得量分数环己烷为0、0、2、0、4、0、6、0、8、1、0得环己烷－乙醇标准溶液,已知101、325kPa下,纯环己烷得沸点为80、7℃,乙醇得沸点为78、4℃。

25℃时,纯环己烷得折光率为1、4264,乙醇得折光率为1、3593。

【最新整理，下载后即可编辑】实验目的与要求：1. 绘制常压下环己烷－乙醇双液系的气液平衡相图（T—X图），了解相图和相律的基本概念；2. 掌握测定双组分液体的沸点及正常沸点的方法；3. 掌握用折光率确定二元液体组成的方法。

实验原理：常温下，任意两种液体混合组成的体系称为双液体系。

若两液体能按任意比例相互溶解，则称完全互溶双液体系；若只能部分互溶，则称部分互溶双液体系。

双液体系的沸点不仅与外压有关，还与双液体系的组成有关。

恒压下将完全互溶双液体系蒸馏，测定馏出物（气相）和蒸馏液（液相）的组成，就能找出平衡时气、液两相的成分并绘出T—X图。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图1 (a)。

而实际溶液由于A、B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图1(b),（c)所示。

恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

图1 完全互溶双液系的相图图2 沸点仪 1．温度计；2．加料口；3．加热丝；4．气相冷凝液取样口；5．气相冷凝液本实验采用回流冷凝的方法绘制环己烷-乙醇体系的T —X 图。

其方法是用阿贝折射仪测定不同组分的体系在沸点温度时气相、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制T —X 图 仪器与试剂：沸点仪1套 超级恒温槽1台WZS －I 型阿贝折光仪25ml 量筒、小漏斗、滴管、大烧杯无水乙醇 ， 环己烷，x 环己烷 各为0.1，0.3，0.5，0.7，0.95的乙醇溶液。

（250mL 试剂瓶盛装）注：x 环己烷 为环己烷的物质的量分数浓度，定义为乙醇环己烷环己烷环己烷n n n x +=个人实验图乙醇/环己烷平衡相图温度/℃908070600.000.200.400.600.80 1.00 1.20环己烷%最低恒沸物的沸点64.9℃。

双液系的气液平衡相图实验报告气液平衡相图是描述气体和液体在一定温度和压力下的平衡状态的图表，通过实验测定得到的数据可以绘制出相应的相图。

本实验旨在通过实验测定的数据，绘制出双液系的气液平衡相图，并对实验结果进行分析和讨论。

实验仪器和试剂。

实验中所使用的仪器包括压力计、温度计、烧瓶、试管等。

实验所需试剂为乙醇和水。

实验步骤。

1. 首先在烧瓶中加入一定量的水，并在试管中加入一定量的乙醇。

2. 将烧瓶和试管放入恒温水浴中，使其达到所需的温度。

3. 在一定时间间隔内，记录烧瓶内乙醇蒸气的压力和温度。

4. 根据实验数据，绘制出乙醇和水的气液平衡相图。

实验结果与分析。

通过实验测定得到的数据，我们成功绘制出了乙醇和水的气液平衡相图。

从实验结果可以看出，在一定温度下，乙醇和水的气液平衡曲线呈现出一定的规律性，随着温度的升高，气液平衡曲线也相应发生变化。

在实验过程中，我们还发现了一些异常现象，如在某些温度下，乙醇的蒸气压远大于预期值，经过分析发现可能是实验条件或者实验操作上的一些误差所致。

这些异常现象也为我们提供了更多的实验数据，有助于完善气液平衡相图的绘制。

结论。

通过本次实验，我们成功绘制出了乙醇和水的气液平衡相图，并对实验结果进行了分析和讨论。

实验结果表明，在一定温度和压力下，乙醇和水的气液平衡状态呈现出一定的规律性，同时也发现了一些异常现象，这为我们提供了更多的实验数据，有助于完善气液平衡相图的绘制。

总之，本次实验为我们提供了更深入的了解气液平衡相图的机会，并通过实验数据的分析，加深了我们对气液平衡相图的认识，为今后的研究和实验提供了重要的参考依据。

以上就是本次实验的实验报告，谢谢阅读。

完全互溶双液系气液平衡相图的绘制一•实验目的1 •测定常压下环己烷—乙醇二元系统的气液平衡数据，绘制沸点—组成相图。

2•掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。

3•掌握阿贝折射仪的使用方法。

二.实验原理两种液体物质混合而成的两组分体系称为双液系。

根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。

两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则 混合物的组成与平衡时气相的组成不同。

当压力保持一定，混合物沸点与两组分的相对含量有关。

恒定压力下，真实的完全互溶双液系的气一液平衡相图( T — X ),根据体系对拉乌尔定律的偏差情况，可分为3类：(1) 一般偏差：混合物的沸点介于两种纯组分之间，如甲苯一苯体系，如图2.7(a)所示。

(2 )最大负偏差：存在一个最小蒸汽压值，比两个纯液体的蒸汽压都小，混合物存在着最高沸点，如盐酸 —水体系，如图2.7(b)所示。

(3)最大正偏差：存在一个最大蒸汽压值，比两个纯液体的蒸汽压都大，混合物存在着最低沸点如图 2.7(c))所示。

后两种情况为具有恒沸点的双液系相图。

它们在最低或最高恒沸点时的气相和液相组成相同，因而不 能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离岀一种 纯物质和另一种恒沸混合物。

为了测定双液系的 T —X 相图，需在气一液平衡后，同时测定双液系的沸 点和液相、气相的平衡组成。

本实验以环己烷一乙醇为体系，该体系属于上述第三种类型，在沸点仪(如 图2.8 )中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成， 即可作出T —X 相图。

本实验中两相的成分分析均采用折光率法测定。

折光率是物质的一个特征数值，它与物质的浓度及温度有关，因此在测量 物质的折光率时要求温度恒定。

溶液的浓度不同、组成不同，折光率也不同。

因此可先配制一系列已知组成的溶液，在恒定温度下测其折光率，作岀折光 率一组成工作曲线，便可通过测折光率的大小在工作曲线上找岀未知溶液的 组成。

完全互溶双液系气液平衡相图的绘制一．实验目的1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－组成相图。

2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。

3．掌握阿贝折射仪的使用方法。

二．实验原理两种液体物质混合而成的两组分体系称为双液系。

根据两组分间溶解度的不同，可分为完全互溶、局部互溶和完全不互溶三种情况。

两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，那么混合物的组成与平衡时气相的组成不同。

当压力保持一定，混合物沸点与两组分的相对含量有关。

恒定压力下，真实的完全互溶双液系的气－液平衡相图〔T －x 〕，根据体系对拉乌尔定律的偏差情况，可分为3类： 〔1(a)所示。

〔2〕最大负偏差：存在一个最小蒸汽压值，比两个纯液体的蒸汽压都小，混合物存在着最高沸点，如盐酸—(b)所示。

〔3(c)〕所示。

图2.7 二组分真实液态混合物气—液平衡相图〔T-x 图〕后两种情况为具有恒沸点的双液系相图。

它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互别离，而只能采取精馏等方法别离出一种纯物质和另一种恒沸混合物。

为了测定双液系的T －x 相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。

本实验以环己烷－乙醇为体系，该体系属于上述第三种类型，在沸点仪〔如图2.8〕中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T －x 相图。

本实验中两相的成分分析均采用折光率法测定。

折光率是物质的一个特征数值，它与物质的浓度及温度有关，因此在测量物质的折光率时要求温度恒定。

溶液的浓度不同、组成不同，折光率也不同。

因此可先配制一系列组成的溶液，在恒定温度下测其折光率，作出折光率－组成工作曲线，便可通过测折光率的大小在工作曲线上找出未知溶液的组成。

三．仪器与试剂t At At At Bt B t Bt / o Ct / o Ct / o Cx Bx Bx BABAABB(a)(b)(c)x 'x '沸点仪，阿贝折射仪，调压变压器，超级恒温水浴，温度测定仪，长短取样管。
