三相组合式过电压保护器产品说明书

LY-TBP型复合过电压保护器一、产品用途LY-TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。

在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

用一台保护器可以代替几台避雷器，功能是普通避雷器性能上无法相比的。

产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

LY-TBP三相组合式过电压保护器，对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。

广泛用于电力、冶金、化工、煤炭、轻工、建筑、电气化铁道等行业。

二、产品特点：LY-TBP的设计新颖独特、技术性能合理可靠、参数选取科学。

本产品结构采用四星形接法，采用氧化锌非线性电阻和放电间隙相串联的结构，极大地提高了产品的保护性能和抗干扰、抗电蚀、耐老化等特性，从而消除分布电容和杂散电容对放电数值的影响，真正实现了相间过电压和相地过电压放电过程均由一个间隙完成。

在系统发生间歇弧光接地过电压及铁磁谐振过电压时，其能量小于400A2MS 方波冲击能量时，过电压保护器可以起到保护作用。

本产品选用阻燃、耐老化的硅橡胶做外壳材料，从内部引出四根硅橡胶高压电缆和氧化锌阀片整体硫化一次模压成形，氧化锌阀片直接与外壳材料热压铸在一起，阀片周围不存在空腔，从根本上解决了氧化锌避雷器的密封受潮和防爆问题。

故其电气绝缘性能好、介电强度高、抗电蚀、耐老化，而且体积小、安装方便，无需考虑相间距离和爬电距离，可根据现场情况灵活安装。

TBP系列保护器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防设计规范》。

本产品可增设自动控制设备，如放电记录器，清晰掌控工作动作状况。

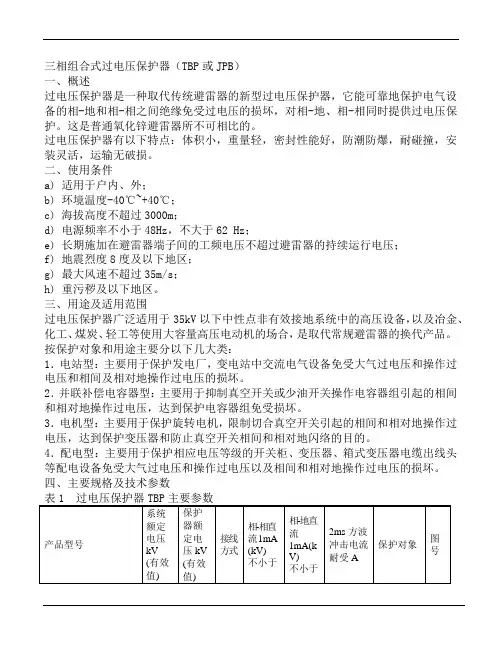

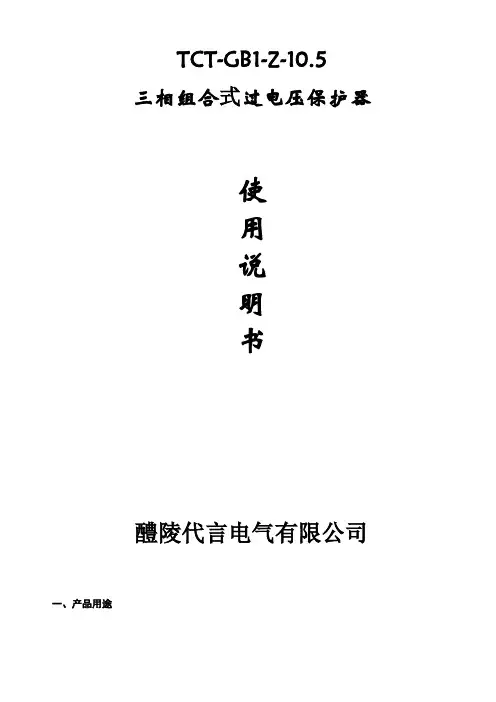

TCT-GB1-Z-10.5三相组合式过电压保护器使用说明书醴陵代言电气有限公司一、产品用途□-□—□/□□ —□附加功能 使用环境雷电流冲击残压(KV) 持续运行电压（KV ） 保护对象三相组合式过电压保护器是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用。

二、产品结构/特点三相组合式过电压保护器的电气原理如图一所示，图中FR 为高能容氧化锌非线形电阻，JX 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。

三相组合式过电压保护器的主要特点： 1.通流容量大，适用范围更广；2.采用四星形接法，可将相间过电压大大降低，保护的可靠性大为提高。

3.用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

4.电压冲击系数为1，在各种电压波形下放电电压值相等，不受各种操作过电压波形影响。

过电压保护值准确，保护性能优良。

5.结构简单、体积小、安装方便。

三、型号说明1.保护对象：J-电机； Z-变压器、母线线路、开关 ；R 并联补偿电容器； O-电机中性点；D-电缆保护器2.使用环境：W 为户外型，无…W‟只适用于户内；JX-放电间隙 FR-非线性电阻图一 电气原理图CJX FRA B3.附加功能：“J”动作计数器; “IM”过电压检测仪四、型号及技术参数1 . 用于电机、变压器、开关、母线、线路、电容器等设备过电压保护器。

表一中所列各型保护器相间与相对地有着同样的过电压保护水平表一2 . 电机中性点过压保护器表二3 . 电缆保护器(主要用于高压单芯电缆屏蔽层的过电压保护)五、用户须知1.使用的环境温度为-40℃~+60℃，海拔高度小于2000m(高于2000m订货时注明）。

三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国·西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式……………………………………………………………………………10带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)12 5、接线方式…………………………………………………………………………极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式……………………………………………………………………………13预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器一、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

本产品结构新颖，外形组合灵活多变，有效的利用和缩减了使用空间。

技术性能合理可靠，保护水平满足 GB 11032-2000《交流无间隙金属氧化物避雷器》、JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T ××××-××××《交流三相组合式有串联间隙金属氧化物避雷器》(报批稿)、JB/T 9672.2-2005《交流系统用有串联间隙金属氧化物避雷器》和 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的标准要求。

并在国家绝缘子避雷器质量监督检验中心通过了全面的型式试验，已广为电力、石化、铁道、煤碳等系统选用。

二、产品型号说明本产品型号编制方法严格按照 JB/T 8459-1996《避雷器产品型号编制方法》中的 4.2.3.1 条“三相组合式金属氧化物避雷器”标准要求编制，具体如下：外形结构(代号)征数字设计序号使用场所结构特征(kA)产品型式：YH—表示复合外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电用R—表示并联补偿电容器用Z—表示电站用D—表示电机用特征数字：○1 表示相-相的特征数字○2 表示相-地的特征数字外形结构：A—表示A 型B—表示B 型 C—表示C 型J—表示带放电记录仪三、正常使用条件a. 适用于户内、外；b. 环境温度-40℃～+40℃；c. 海拔高度不超过2600m；d. 电源频率不小于48Hz，不大于62Hz；e. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压（无间隙型）或额定电压（带串联间隙型）；f. 地震烈度8 度及以下地区；g. 最大风速不超过35m/s； h. 重污秽及以下地区。

一、概述：三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。

在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。

一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。

特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。

过电压保护水平严格依据国标GB11032-2000《交流无间隙金属氧化物避雷器》、部标JB/T9672.2-1999《交流系统有串联间隙金属氧化物避雷器》和企标QB/ZN001-2004《35kV及以下交流系统用三相组合式过电压保护器》的要求进行设计，满足部标DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》的要求。

本公司TBP系列保护器已得到国家检测中心型号认证证书确认（认证号：2005第85~88号），广为电力、石化、铁道、煤炭等系统选用。

二、产品型号说明：保护器产品型号编制方法具体如下：保护对象：A —电机型 C —电容型B —电站型（并通用于常规配电领域）特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42无间隙产品为系统电压，包括3、3.15*、6、6.3*、10、10.5*、35（其中带*的为电机型）结构型式：F —复合外套整体密封间隙，不标该字母表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座（或不特别标明）T — T型底座相间距离：包括85、131、150、200、310、630等使用环境：N —仅用于柜内IN —户内使用（或不特别标明）W1—户外用，带电缆W2 —户外用，不带电缆GY—仅用于高海拔地区附加功能：J —带计数器IM —带智能监测仪三、典型技术参数：本保护器分有间隙、无间隙和电机中性点三大类，典型技术参数见表一至表七。

其余单元避雷器分别接在系统A、B、C三相即可。

如右图所示。

六、预防及检测
在投入运行前或使用五年后，应做预防性试验，试验分别在相-相，相-地每两单元之间进行，检测项目及方法如下：
a) 直流1mA参考电压：在避雷器两端施加直流电压（直流电压的脉动部分不大于±
1.5%）,待流过避雷器的电流稳定于1mA后，读出的电流数值不得小于表1中的规定值。

b) 泄漏电流测量：在避雷器的两端施加0.75倍直流1mA参考电压（直流电压脉动部分不大于±1 .5% ），流过避雷器的电流不大于50μA。

c) 无间隙避雷器不允许做工频放电电压试验。

七、用户须知
1．订货时请按标准写清型号。

如有特殊要求，请在订货合同中详细提出。

2．产品自发货之日起，两年内因质量问题而不能使用，我公司负责更换或修理。

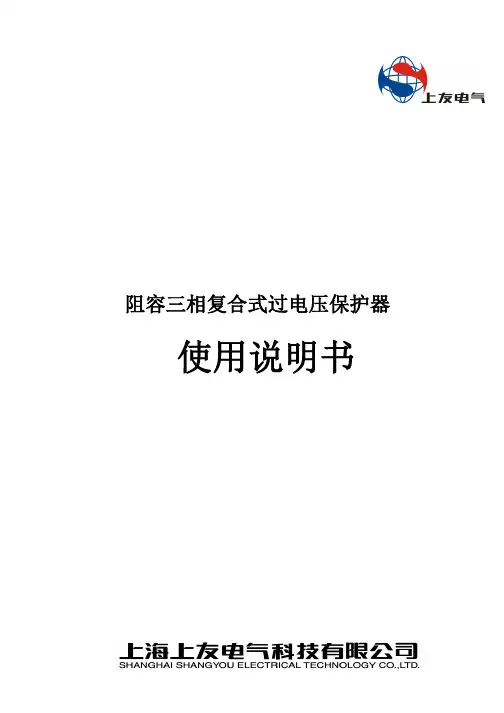

阻容三相复合式过电压保护器使用说明书一型号说明二产品用途SYB-ZR三相复合式过电压保护器是针对现行各类过电压保护器保护弱点而设计的新一代保护装置，其将阻容吸收器和避雷器的功能有机地结合在一起。

主要用于吸收真空断路器、真空接触器在开断感性负载时产生的高频操作过电压，同时具有吸收大气过电压及其它形式的暂态冲击过电压的功能。

可广泛地用于真空断路器操作的电动机、电抗器、变压器等配电线路中。

三产品优点及特点：本产品内部为氧化锌阀片和电阻电容的有机结合，兼有传统氧化锌型保护器和阻容吸收器的优点，又从根本上克服了单纯氧化锌阀片型保护器和阻容吸收器各自不可避免的缺点。

性能优异，安全可靠。

A 本产品保护特性如下：(1) 当系统在正常运行中，保护器阻容回路中的电阻仅通过µA级电流，电容回路不接入系统，不会对系统提供附加接地电容电流，有利于整体电路设计以保证系统稳定工作，且减轻了高次谐波对电容的损伤。

（2）当系统出现幅值较小的过电压时，阻容吸收器工作，吸收高频过电压，对所保护的设备提供真正的弱绝缘保护。

（3）当系统过电压幅值较大（如：雷电过电压）时，避雷器回路工作，释放高幅值能量，将过电压幅值限制在一定范围内，以保护设备的绝缘不受损坏。

B 本产品与其它过电压保护产品对比其性能优点如下：(1) 具有阻容吸收器和金属氧化物避雷器（或过电压保护器）的双重功能。

（2）阻容回路，特别适用于开断感性负载产生的高频操作过电压的保护。

（避雷器无此功能）（3）用大通流氧化锌非线性阀片限制大气过电压和高幅值操作过电压。

（阻容吸收器无此功能）（4）具有相间和相地过电压保护功能。

（单只氧化锌型保护器只有相-地保护功能）-1-四产品技术参数产品技术参数见表1及表2表1配电用保护器电气特性参数（相－相，相－地）系统标称电压kV（有效值） 3 6 10 35保护器额定电压 3.8 7.6 12.7 42阻容回路及电容参数 自动接入电网工频电压 kV±10％ 5 10 17 58 额定电容 μF0.1 0.1 0.1 0.050.2 0.2 0.2 0.1 验收时极间耐压10s工频电压 kV（有效值） 6 17.3 22.5 60直流电压 kV 12 34.5 45 120无间隙避雷回路 直流1mA参考电压 kV不小于7.5 15 25 84 相－相7.2 14.4 24 73 相－地 雷电冲击电流残压kV（峰值）不大于13.5 27.0 45.0 150.0 相－相13.5 27.0 45.0 134.0 相－地 操作冲击电流残压11.5 23.0 38.3 134.0 相－相11.5 23.0 38.3 114.0 相－地串联间隙避雷回路工频放电电压 kV（有效值）不小于 8.0 16.0 26.0 80.0 1.2/50冲击放电电压kV（峰值）不大于12 24 41 124 雷电冲击电流残压 12 24 41 124 操作冲击电流残压 10.2 20.4 35 105表2电机用保护器电气特性参数（相－相，相－地）系统标称电压kV（有效值） 3 6 10保护器额定电压 3.8 7.6 12.7阻容回路及电容参数 自动接入电网工频电压 kV±10％ 4.0 8.0 13.5 额定电容 μF0.1 0.1 0.10.2 0.2 0.2 验收时极间耐压10s工频电压 kV（有效值） 6.0 17.3 22.5直流电压 kV 12.0 34.5 45.0无间隙避雷回路 直流1mA参考电压 kV不小于7.0 14.0 23.2 相－相5.7 11.2 18.6 相－地 雷电冲击电流残压kV（峰值）不大于11.6 23.3 38.7 相－相9.5 18.7 31.0 相－地 操作冲击电流残压9.4 18.7 31.0 相－相7.6 15.0 25.0 相－地串联间隙避雷回路工频放电电压 kV（有效值）不小于 7.5 15.0 25.01.2/50冲击放电电压kV（峰值）不大于9.5 18.7 31.0雷电冲击电流残压 9.5 18.7 31.0操作冲击电流残压 7.6 15.0 25.0注：1、电容器极间耐压试验，工频电压和直流电压任选一种，加压位置为a-c、b-n。

TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。

因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。

、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。

2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。

3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。

可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。

GX系列组合式过电压保护器说明书杭州共享电力设备有限公司目录一、产品概述........................................................ 错误!未定义书签。

二、型号说明及外型图........................................ 错误!未定义书签。

2.1型号说明 ........................................................ 错误!未定义书签。

2.2外形图............................................................. 错误!未定义书签。

三、技术参数........................................................ 错误!未定义书签。

3.1 GX1系列过电压保护器主要技术参数 ..... 错误!未定义书签。

3.2 GX2系列过电压保护器主要技术参数 ..... 错误!未定义书签。

四、安装注意事项................................................ 错误!未定义书签。

五、使用与维护.................................................... 错误!未定义书签。

5.1使用环境: ...................................................... 错误!未定义书签。

5.2日常维护: ...................................................... 错误!未定义书签。

5.3注意事项: ...................................................... 错误!未定义书签。

WKD-TBP 组合式过电压保护器使用说明一、产品用途三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。

用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入A 、B 、C 三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。

放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。

2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。

可将相间过电压大大降低，保护的可靠性大为提高。

3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。

4．使用环境温度为－400C ～＋600C ，海拔高度小于2000m 。

三、型号说明WKD-TBP －□－□/□－ □附加功能2mS 方波（A ）持续运行电压（kV ） 保护对象1．保护对象：A-电动机 ；B-发电机、变压器、母线线路、开关 ； C- 并联补偿电容器； O-电机中性点； 2．持续运行电压：允许持久地施加在WKD-KYB 相间及相对地的工频电压有效值； 3．使用环境：W 为户外型，无‘W ’只适用于户内； 4．附加功能：“J ”或“IM ” 为过电压动作记数器，（只适用于户内型）；5．采用高压电缆外引结构，因此，对外引电缆长度“L ”及线鼻子孔经“φ”要求，由用户在订货时注明。

四、技术参数 表 一五、外型尺寸图六、WKD-T的试验方法及注意事项1、试验方法：试验原理接线如图(2)所示。

图（2）V1、V2-电压表 A1、A2-数字电流表 ZT-调压器 ST-试验变压器 LJ-电流继电器 R-限流电阻按原理图将相关仪表和设备连接好。

三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国•西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式 (10)带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)5、接线方式 (12)极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式 (13)预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器—、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。
