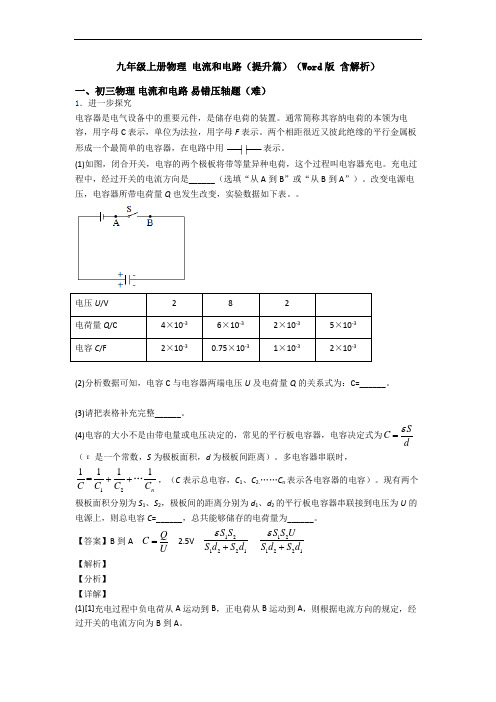

九年级上册物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
第十五章电流和电路（高频考点精讲）考点01两种电荷【高频考点精讲】1、带电：摩擦过的物体具有吸引轻小物体的性质，我们就说物体带了电。
轻小物体：碎纸屑、头发、灰尘等。
2、摩擦起电：（1）定义：用摩擦的方法使物体带电。
（2）能的转化：机械能→电能。
3、两种电荷：正电荷：用丝绸摩擦过的玻璃棒所带的电荷。
负电荷：用毛皮摩擦过的橡胶棒所带的电荷。
4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、电荷量：（1）定义：电荷的多少叫电荷量。
（2）单位：库仑（C）6、验电器：（1）构造：金属球、金属杆、金属箔；（2）作用：检验物体是否带电；（3）原理：利用同种电荷相互排斥。
7、摩擦起电的实质：电荷的转移。
由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。
8、导体和绝缘体：（1）导体：①定义：容易导电的物体。
②常见材料：金属、石墨、人体、大地、酸、碱、盐水溶液③导电原因：导体中有大量的可自由移动的电荷（2）绝缘体①定义：不容易导电的物体。
②常见材料：橡胶、玻璃、陶瓷、塑料、油等。
③不易导电的原因：几乎没有自由移动的电荷。
（3）导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
一定条件下，绝缘体也可变为导体。
【热点题型精练】1．如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。
则（）A．物件一定带负电B．物件一定不带电C．小液滴可能不带电D．小液滴一定带同种电荷解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；综上分析，D正确，ABC错误。
答案：D。
2．如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。
中考物理知识点专题总结—电流和电路（考前必看）一、思维导图二、知识点总结知识点一：两种电荷1．物体带电：摩擦过的物体有吸引轻小物体的性质，我们就说物体带电。
带电物体（带电体）的基本性质：吸引轻小物体（轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等）。
2．使物体带电的方法①摩擦起电：用摩擦的方法使物体带电叫摩擦起电。
原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开；能的转化：机械能→电能。
②接触带电：物体和带电体接触后带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3．两种电荷：（1）正电荷：用丝绸摩擦过的玻璃棒所带的电；实质：物质中的原子失去了电子。
（2）负电荷：用毛皮摩擦过的橡胶棒所带的电；实质：物质中的原子得到了多余的电子。
4．电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
5．验电器：（1）构造：金属球、金属杆、金属箔。
如图所示。
（2）作用：检验物体是否带电和物体带电多少（带电多，金属箔张开角度大）。
（3）原理：同种电荷相互排斥。
6．电荷量：电荷的多少叫电荷量，简称电量；在国际单位制中，电量单位是库仑，简称为库，符号是C。
元电荷（e）：在各种带电微粒中，电子电量的大小是最小的，人们把最小电荷叫做元电荷；元电荷也是物理学的基本常数之一，常用符号e表示。
基本电荷e＝1.6021892×10-19库仑，是一个电子或一个质子所带的电荷量，任何带电体所带电荷都是e的整数倍。
7．中和：放在一起的等量异种电荷完全抵消的现象。
扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
【要点诠释】（1）带电体能够吸引轻小物体，这个吸引是相互的，轻小物体也会吸引带电体。
电流和电路综合复习一、电流1．形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2．方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反。
3．获得持续电流的条件：电路中有电源电路为通路4．电流的三种效应：(1)电流的热效应。
如白炽灯、电饭锅等；(2)电流的磁效应，如电铃等；(3)电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
二、电流的强弱1．电流就是表示电流强弱的物理量，通常用字母I表示，电流的单位是安培，简称安，符号是A。
1A=103mA 1mA=103μA2．电流表的使用规则：①电流表要串联在电路中；②要使电流从“+”接线柱流入，从“—”接线柱流出；③要使被测电流不超过电流表最大量程(如无法确定电流大小，应先选用大量程)。
④不允许把电流表直接接到电源的两极上。
3．电流表读数时要注意：读数时，要看清电流表使用的量程；看清每大格、每小格所表示的电流值。
三、探究串、并联电路的电流规律1．串联电路中各处电流相等即I a=I b=I c2．并联电路中干路电流等于各支路电流之和即I a=I d=I b+I c例1.下列用电器中，工作电流为0.1 mA的可能是( )A．半导体收音机 B．普通照明灯泡C．家用电冰箱 D．液晶显示的电子计算器例2．使用电流表时应注意：(1)电流表与被测用电器___联，不允许将电流表与用电器____联；(2)电流表接进电路时，应当使电流从其_____接线柱流入，从__接线柱流出；(3)注意观察电流表的_______，被测电流不能超过电流表的______；(4)不允许把电流表直接接到电源的______上，否则会将电流表_______．例3. 如图所示的是一个接在电路中的电流表表盘，它的量程是 A，每一大格表示 ___A，每一小格表示 A，刻度盘上电流表的各次示数分别为：(1) ；(2) ；(3) ．例4.若上题图中使用“一”接线柱和“3”接线柱，每一大格表示 _____A，每一小格表示 A，电流表各次示数分别为：(1) ；(2) ；(3) ．例5．如图所示,a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为 ( )A. M接a，N接b B．M接c，N接dC．M接b，N接a D．M接d，N接c例6.如图所示，两个小灯泡是联的．A1测量的电流，A2测的电流，A3测的电流。
九年级上册物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。
（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。
（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.【答案】左 1.5 2 2.8A【解析】【详解】（1）根据图甲电路图可知，电压表V1测保险管A的电压，电压表V2测两保险管总电压。
再由第（3）小题中“电压表V2的读数为2.1V”可知，两电压表都接小量程。
连接电压表V1“-”接线柱到保险管A左端接线柱、“3”接线柱到保险管A右端接线柱；再连接电压表V2“-”接线柱到保险管B左端接线柱、“3”接线柱到滑动变阻器右下端（或保险管A右端）接线柱。
如图：（2）为保护电路，开关闭合前，滑动变阻器的滑片应该移至阻值最大端。
因滑动变阻器接右下端接线柱，所以滑片移至最左端阻值最大。
（3）电压表V 1测保险管A 的电压，其分度值为0.1V ，则U A =0.6V 。
电压表V 2测两保险管总电压，即U A+B =2.1V 。
则保险管B 两端的电压为U B =U A+B -U A =2.1V-0.6V=1.5V 。
（4）因U A =0.6V 、U B = 1.5V ，即U A <U B ，由串联电路分压规律可知R A <R B ，保险管B 的电阻大，熔断电流小，为1A ；保险管A 的电阻小，熔断电流大，为2A 。
初中物理必考知识点解析电路和电流电路和电流是初中物理中的重要知识点，它们是理解电学原理的基础。
本文将对电路和电流进行详细解析，帮助初中生掌握这一知识点。
1. 电路的概念和组成电路指由电源、导体和负载组成的连通导电路线。
其中，电源主要提供电的能量，导体则起到传导电流的作用，负载则消耗电能。
电路按照结构可分为串联、并联和混联电路。
2. 电流的定义和特性电流是指单位时间内通过导体横截面的电荷数量，用符号I表示，单位是安培（A）。
电流的大小与导体横截面上电荷的流动速度和电荷的数量有关。
根据欧姆定律，电流和电压、电阻之间存在着线性关系：I=U/R，其中U为电压，R为电阻。
3. 串联电路串联电路是指多个负载依次串联在一起的电路。
在串联电路中，电流在各负载之间保持不变，电压按照负载的电阻比例分配。
计算串联电路总电阻的方法是将各个电阻相加。
4. 并联电路并联电路是指多个负载并联在一起的电路。
在并联电路中，各负载之间电压相同，电流按照负载电阻的倒数比例分配。
计算并联电路总电阻的方法是将各个电阻的倒数相加的倒数。
5. 混联电路混联电路是指既有串联又有并联的电路。
在混联电路中，可以先将串联电路化简为一个等效电阻，然后再与并联电路进行计算。
6. 电阻的概念和作用电阻是指导体阻碍电流通过的程度，用符号R表示，单位是欧姆（Ω）。
电阻可以将电能转化为其他形式的能量，如热能。
同时，电阻还可以控制电路中的电流大小。
7. 电阻的计算和测量电阻的计算可以通过欧姆定律进行求解：R=U/I。
其中，U为电压，I为电流。
电阻的测量通常使用万用表进行，将万用表的两个探针连接在电阻两端，即可得到电阻的数值。
8. 电流的支路和节点电流在电路中会分流至各个支路，在节点处汇集。
根据电流守恒定律，入节点的电流之和等于出节点的电流之和。
9. 电功率的概念和计算电功率是指单位时间内电能的转化速率，用符号P表示，单位是瓦特（W）。
电功率的计算公式为：P=U×I，其中U为电压，I为电流。
初中物理电流电路知识点总结归纳电流电路是物理学中的重要内容，我们在初中物理学习中也接触到了一些电流电路的基础知识。
本文将对初中物理电流电路的知识点进行总结归纳，帮助大家更好地理解和掌握相关概念。
一、电流和电路1. 电流的定义：电流是电荷在单位时间内通过导体横截面的数量，用I表示，单位是安培（A）。
2. 电路的概念：电路是由电源、导体和电器（如电灯、电阻等）组成的闭合路径，它可以让电荷在其中流动。
二、电流的表示方法1. 电流的方向：按照电流的流向，可以分为直流和交流。
直流电流的方向始终不变，而交流电流的方向会周期性地改变。
2. 电流的大小：电流的大小受到电压和电阻的影响，根据欧姆定律，电流的大小与电压成正比，与电阻成反比。
三、串联与并联电路1. 串联电路：串联电路是指多个电器依次连接在同一条路径上。
在串联电路中，电流保持不变，电压分配等于总电压，电阻等于各个电器电阻之和。
2. 并联电路：并联电路是指多个电器同时连接在导线上。
在并联电路中，电压保持不变，电流分配等于总电流，电阻按倒数求和。
四、电阻和电阻率1. 电阻的概念：电阻是导体阻碍电流通过的特性，用R表示，单位是欧姆（Ω）。
2. 电阻的计算：根据欧姆定律，电压等于电流乘以电阻，可以用R=U/I来计算电阻。
3. 电阻的影响因素：电阻的大小取决于导体材料、导体的长度和导体的横截面积。
电阻率是一个材料的特性，用ρ表示，单位是Ω·m。
五、欧姆定律和功率1. 欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律，它可以表示为U=IR。
2. 功率的概念：功率是描述电能转化速率的物理量，用P表示，单位是瓦（W）。
功率等于电压乘以电流，可以用P=UI计算。
六、电路的能量转化和效率1. 电路中的能量转化：电路中的能量转化包括电能转化为热能、光能、机械能等。
在电路中，电灯发光、电热丝发热等都是能量转化的例子。
2. 电路的效率：电路的效率是指电能的输出与输入之比，高效率的电路能够最大程度地转化电能，减少能量损耗。
中考复习：电流和电路（提高）撰稿：史会娜审稿：蒙阿妮【考纲要求】1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；2.认识电路的组成、各部分的作用及常见的电路元件符号；3.知道通路、断路、短路，及短路的危害；4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路。
5.知道电流形成及方向；6.会使用电流表；7.知道串、并联电路中电流的关系。
【知识网络】【考点梳理】考点一、电荷1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。
2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒带的电荷叫做负电荷。
3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。
电荷的单位是库仑，简称库（符号是C）。
5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
要点诠释：1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子，束缚能力强的物体得到电子。
摩擦起电的过程是电荷的转移过程，而非创造了电荷。
摩擦起电使物体带上等量异种电荷。
2、中和：放在一起的等量异种电荷完全抵消的现象，叫做中和。
3、元电荷：一个电子所带的电量为1.6×10-19库仑，作为元电荷。
考点二、电路1、电路的构成：电源、用电器、开关、导线。
2、电路的三种状态：（1）通路：接通的电路；（2）断路（开路）：断开的电路；（3）短路：电源两端或用电器两端直接用导线连接。
3、电路的两种连接方式（1）串联电路：把电路元件逐个顺次连接起来的电路。
（2）并联电路：把电路元件并列连接起来的电路。
4、电路图：用统一规定的符号表示电路连接情况的图的叫电路图。
要点诠释：1、串并联电路的异同：2、怎样画好电路图（1）应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电路元件，要特别注意电源的极性及导线交叉时是否相连。
（2）规范地使用电路元件的符号，熟悉课本中电路元件的符号，并在画电路图时正确地使用它们。
（3）合理地安排电路元件的符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清楚美观。
（4）一般应从电源正极开始按电流方向画。
考点三、电流和电流表【中考复习——电流和电路主要考点三电流电流强度】1、电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。
2、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。
在电路中电流是从电源的正极出发，通过用电器回到负极。
3、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安（μA） 1A=1000mA 1mA=1000μA。
4、电流表的正确使用（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，（2）电流表有两个量程，被测电流不能超过电流表的量程，（3）电流表必须和被测的用电器串联，（4）任何时候都不能使电流表直接连到电源的两极。
5、电流表在使用过程中其指针的状态所反应的问题：（1）不偏转：可能电流表所在电路是开路或电流表已坏，（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，（4）偏转太小；所选量程太大，应改用小量程。
6、串、并联电路中的电流特点：（1）串联电路中各处电流相等即：I1=I2=…=In（2）并联电路干路中的电流等于各支路中的电流之和即：I总=I1+I2+…+In要点诠释：电流沿着正极→用电器→负极的方向流动，这只是一种人为的规定，实际上，电荷有两种：正、负电荷，发生定向移动形成电流的电荷可能是正电荷，也可能是负电荷，还可能正、负电荷同时向相反方向发生定向移动。
在19世纪初，物理学家刚开始研究电流时，在并不清楚的情况下就把正电荷移动的方向规定为电流的方向，按照这一规定，在电路中电源外部电流的方向是从电源正极出发经用电器回到电源的负极。
考点四、电路图的识别及设计1、首先要分清要画的电路或要求设计的电路是串联还是并联，串联和并联的识别可以用以下方法：（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连。
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分流，这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某点处汇成一股电流，则这几个用电器就是并联的。
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。
因此在串联电路中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电器，其他用电器仍有电流可以继续工作。
所以可以通过拆除一个用电器看其他用电器是否还能正常工作来判断电路是串联还是并联。
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其他用电器都不能工作，则这几个用电器是并联的。
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两端点就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是节点，有节点的电路是并联电路，串联电路没有节点。
2、电路设计的一般步骤：【典型例题】类型一、电路分析1.图中，当开关S闭合，S1、S2都断开时，电流通过灯，它们是联，当S、Sl 、S2都闭合，电流通过灯，它们是联。
【思路点拨】根据串、并联电路的特点结合电路的实际连接情况区分串、并联电路。
【答案】L2、L3串 L1、L2并【解析】当开关S闭合，S1、S2都断开时，灯泡L2、L3串联在一起，电流通过灯泡L2、L3；当S、Sl 、S2都闭合时，L1、L2并联在一起，电流通过灯泡L1、L2。
【总结升华】串联是把电路元件逐个顺次连接起来的电路（电路中任意一处断开，电路中都没有电流通过）；并联是把电路元件并列地连接起来的电路（并联电路中各个支路是互不影响的）。
举一反三：【变式】如图所示，闭合的开关，可使L1、L2和L3并联在电路中，只闭合开关S2可以发光的灯泡是。
【答案】S1、S2和S3L1、L2和L32.如图所示的电路，开关闭合时电流表（甲）测量的是通过的电流（选填“L1”、“L2”或“L1和L2”），电流表（乙）测量的是通过的电流（选填“L1”、“L2”或“L1和L2”）。
L1和L2两只灯泡是关系（选填“串联”或“并联”）。
【思路点拨】（1）电流表相当于导线，去掉电流表，可以判断出两个灯泡并联。
（2）开关闭合后，电流经过开关分了两部分，一部分经过电流表甲流向灯泡L2再流向电流表乙，另一部分经灯泡L1再流向电流表乙，所以电流表乙测的是干路上的电流。
【答案】L2 L1和L2并联【解析】两个电灯并联，电流表甲测量灯泡L2的电流，电流表乙在干路上，测量的是灯泡L1和灯泡L2的电流，故电流表甲与L2串联，开关S在干路上。
【总结升华】本题考查分析电路的能力，可以用“断路法”判断电流表测量那个灯泡的电流，即：电流看作断路，哪路不通证明电流表测量哪路的电流。
举一反三：【变式】（2012 沈阳）如图所示，下列分析正确的是（）A.只闭合S1时，L2发光、L1不发光，A2测L2电流 B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流 D.闭合S1、S2时，L1、L2串联，A1、A2示数相等【答案】C类型二、设计电路3.小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）【思路点拨】为保证安全电路设计时要求开关应接在火线上；分析电路可知，哪一种设计可以满足只有两开关同时闭合灯才发光。
【答案】B【解析】分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上。
符合条件的为B。
【总结升华】两开关并联时，只要一个开关闭合电路即能接通；两开关串联，必须两个开关均闭合，电路才能接通。
举一反三：【变式】【中考复习——电流和电路金题精讲例3】有一种带开关指示灯的插座，当开关断开时，指示灯不亮，插座不带电；当开关闭合时，指示灯亮，插座有电。
小明画出四种电路连接方式如图所示。
其中既能控制且显示插座O是否有电，又符合安全用电要求的是（）【答案】C4.设计一个自动防盗报警电路，要求：晚间房门被打开，细导线EF被扯断，电铃发声自动报警，把图15所示的电路元件连成电路。
【思路点拨】开关闭合时，若导线完好则电铃不响；而当导线被拉断后电铃响，说明导线和电铃并联，导线完好时，电铃被短路；为了保护电路，电阻应串联在干路中。
然后根据这个思路来连接电路。
【答案与解析】使电铃与导线并联后，再与电阻串联，如图所示：【总结升华】本题考查基本电路的连接方式，会根据题意设计符合要求的电路图是关键。
举一反三：【变式】小亮和小刚是同班好朋友，又是住在同一家属楼：上下层的邻居，经常一起去上学；为了相约方便，他们想连接一个能够相互呼叫的电路，只要一方按下自己书桌上的开关，对方书桌上的电铃就会响。
如图是他们设计的电路，你认为这个电路图（“符合”或“不符合”）要求。
如果不符合，改进的办法是。
【答案】不符合开关S1与电铃D1的位置互换或把开关S2与电铃D2的位置互换类型三、综合应用与实验探究5.（2012 茂名）如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，的示数较大。
滑片P向左移动时，电流表A的示数（填“变大”、“不变”或“变小”）。
经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是。
【思路点拨】（1）分析电路结构，根据两电流表所测量的电流判断两电流表示数间的关系；（2）根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后根据欧姆定律及并联电路特点判断电流表示数如何变化；（3）根据电路现象分析电路故障原因。
【答案】电流表A 变大灯泡L1断路【解析】（1）由电路图知，两灯泡并连接在电源两端，电流表A测干路电流，电流表A1测灯泡L2所在支路的电流，因此电流表A的示数大于电流表A1的示数；（2）滑片P向左移动时，滑动变阻器接入电路的阻值减小，灯泡L1和滑动变阻器所在支路两端的电压不变。
由欧姆定律可知，流过滑动变阻器的电流增大，而灯泡L2两端电压不变，灯泡阻值不变，流过灯L2的电流不变，因此干路电流增大，电流表示数变大；（3）一灯泡不亮，电流表A 示数变小，干路电流变小，说明其中一个灯泡断路；移动滑动变阻器滑片，电流表示数不变，可能是滑动变阻器所在支路断路，由题意知，与滑动变阻器串联的灯泡L1断路。
