电流和电路易错、易混知识点：三种状态、短路与局部短路“通路”就是在一个完整的电路中（必须包括电源、用电器、开关及导线组成），有电流通过。
“断路”（也叫开路）就是电路中没有电流通过，造成断路的原因，可能是开关没有闭合、接线处松动、导线断了，也可能是用电器损坏。
“短路”就是电源的正负两极间没有用电器，而用导线直接相连。
短路时电流会很大，电源和导线会因发热过多而烧坏，甚至会引起火灾，烧毁电器设备，这是绝对避免的。
但是，部分电路的短路则可以用来控制某一段电路中电流的有无。
例题1：如图所示，开关s闭合时，电路可能发生的情况是（）A．灯L1发光灯L2不发光B．电池被烧坏C. L1灯丝被烧坏D．L2灯丝被烧坏解析：两灯是并联的，S闭合后L2被局部短路的同时，灯L1和电源也被短路，所以，整个电路会短路，电流会直接从电源的正极流向负极，中间没有经过用电器，电源和导线会因发热过多而烧坏。
而两灯没有电流通过，不会发光也不会被烧坏。
答案：B点评：电路的故障一般包括短路与局部短路，我们在分析电路时，一定要要注意在局部短路的时候是否会造成整个电路短路（电流不经过用电器直接电源的正极流向负极）。
如果两用电器并联更应该注意。
2、怎样识别串、并联电路和电路连接常用的方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。
电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
开关作用控制整个电路干路中的开关控制整个电路。
支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯例题2：如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的。
当S1闭合、S2断开时，能亮的灯是______。
解析：当S1、S2断开时，电流从正极流出经过L1再经过L3流回负极，因此L1、L3亮，是串联的；当S1、S2闭合时，L1被短路，电流从正极流出经过S1后分为两路，分别经过L2和L3，再合为一路流回负极，因此L2、L3亮，是并联的；当S1闭合、S2断开时，L1被短路，L2是开路，因此只有L3亮。
第五章 《电流和电路》复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、电荷量： 定义：电荷的多少叫电量。
单位：库仑（C ）元电荷 e7、中和：放在一起的等量异种电荷完全抵消的现象扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源 电路为通路 4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
（物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法） 5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA (3)、换算关系：1A=1000mA 1mA=1000μA 6、测量：(1)、仪器：电流表，符号： (2)、方法：㈠读数时应做到“两看清”即 看清接线柱上标的量程，看清每大格电流值和每小格电流值 ㈡ 使用时规则：两要、两不 ① 电流表要串联在电路中；定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能①摩擦起电 1e=1.6×10-19C② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
电流与电路知识点总结第一节电荷摩擦起电1、电荷：（1）带电体性质：能够吸引轻小物体。
（2）自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。
{玻正橡负}（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
例题1.用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A.带正电B.带负电C.不带电D.无法确定（4）电荷量：电荷的多少叫做电荷量，简称电荷。
电荷的单位是库仑（C）。
2、检验物体带电的方法：①使用验电器。
验电器的构造：金属球、金属杆、金属箔。
验电器的原理：同种电荷相互排斥。
从验电器张角的大小，可以判断所带电荷的多少。
但验电器不能检验带电体带的是正电荷还是负电荷。
②利用电荷间的相互作用（同种电荷相互排斥，异种电荷相互吸引）。
③利用带电体能吸引轻小物体的性质。
3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。
背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。
原子核又是由质子和中子组成的，其中质子带正电，中子不带电。
在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。
C6.1-=;任何带电体所带电荷都是e的整数倍。
⨯10e19在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。
原因：由于不同物质原子核束缚电子的本领不同。
两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。
注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。
初三物理第十五章 电流和电路一. 两种电荷1、摩擦起电：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。
2、两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。
负电荷的规定：用毛皮摩擦过的橡胶棒所带的电荷。
3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。
例：1、A 带正电，A 排斥B ，B 肯定带正电；2、A 带正电，A 吸引B ，B 可能带负电也可能不带电。
（A 、B 都是轻小物体） 4、电荷量 定义：电荷的多少叫电荷量。
单位：库仑（C ） 一个电子所带电荷量是1.6×10-19 C （元电荷）5、验电器 作用：检验物体是否带电。
原理：利用同种电荷相互排斥6、摩擦起电的实质：电荷的转移 （参与摩擦的两个物体带上了等量的异种电荷） 由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。
7、导体和绝缘体定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、 酸、碱、 盐水溶液（金属导电靠的是自由电子）导电原因：导体中有大量的可自由移动的电荷定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。
不易导电的原因：几乎没有自由移动的电荷。
③ 导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
一定条件下，绝缘体也可变为导体。
例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。
②绝缘体 ①导体【例题解析】1、物体有了轻小物体的性质，我们就说物体带了电，或者说带了电荷。
2、用的方法使物体带电叫摩擦起电。
3、通常把用丝绸摩擦过的玻璃棒带的电荷叫；把用毛皮摩擦过的橡胶棒带的电荷叫。
4、自然界只有种电荷，电荷相互排斥，电荷相互吸引。
5、的多少叫电荷量，简称电荷；电荷的单位，简称，符号为。

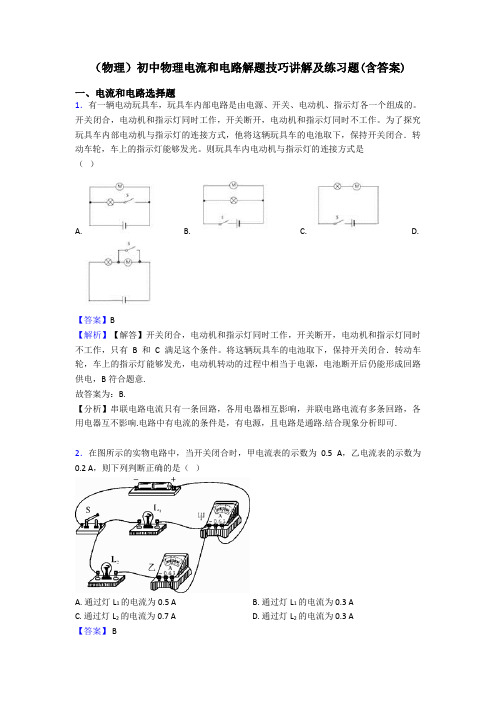

（物理）初中物理电流和电路解题技巧讲解及练习题(含答案)一、电流和电路选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。
开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。
则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。
将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。
【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
3．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”（空气开关断开）现象．下列说法中正确的是（）A. 接线板上的开关与指示灯并联B. 接线板上的多个插座与指示灯串联C. “跳闸”的原因是接线板中的电路发生了断路D. “跳闸”的原因是接线板中的电路发生了短路【答案】D【解析】【解答】A、由题意可知，开关可以控制指示灯，因此它们应该是串联的，A不符合题意；B、由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明插座与指示灯互不影响，因此它们之间是并联的，B不符合题意；CD、“跳闸”的原因是电路中电流过大，电流过大的原因是接线板中的电路发生了短路，而不是电路断路，C不符合题意、D符合题意．故答案为：D．【分析】用电器可以单独工作是并联电路，电流过大的原因有过载和短路.4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.5．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
电流和电路（讲义）一、知识点睛【板块一】电流1.电流：电荷的形成电流。
2.电流的方向：规定为电流的方向。
负电荷定向移动方向为电流方向。
3.在电源外部，电流的方向是从电源极经过用电器流向_极。
在电源内部电流方向是从极流向极。
【板块二】电路4.电路的组成部分有、、、。
各部分的作用：电源：。
用电器：。
开关：。
导线：。
5.电路的三种状态：通路：叫做通路，通路时用电器。
断路：叫做断路。
断路时用电器（工作/不工作）。
短路：叫做短路。
短路的特点：。
【板块三】电路图6.用表示电路连接的图叫做电路图。
常用元件符号：电源：开关：灯泡：7.根据实物图画电路图：①按照实物的位置画出相应元件符号；②按照实物图利用“横线”和“竖线”连接电路符号。
8.根据电路图连接实物图的方法：按照电路图中依次连接实物，连线不能交叉；电流方向 第3题图 _、控二、精讲精练 【板块一】电流 1. （双选）下列关于电流和电流方向的说法中，正确的是（） A. 只有正电荷的定向移动才能形成电流 B. 自由电子的定向移动可以形成电流 C. 把负电荷定向移动的方向规定为电流的方向 D. 在金属导体中电流的方向跟自由电子定向移动的方向相反 2. 如图甲所示，验电器A 带正电，B 不带电。
用带有绝缘柄的金属 棒把验电器A 、B 两金属球连接起来的瞬间（如图乙所示），金属棒中（） 乙 B .电流方向由B 到A D .始终无电流 3如图为通电电路中一段导线内的电荷分布示意图，0 •表示带正电的原子核，二:表示带负电的自由电子。
关于导线中电 荷的定向移动方向，正确的是（） A. 两种电荷都向左定向移动 B. 两种电荷都向右定向移动 C. *向右做定向移动，第向左做定向移动 D. *不做定向移动，匸向左做定向移动【板块二】电路4. 一个完整的电路是由提供电能的、消耗电能的制电路通断的和提供电的流动路径的四部分组成的。
A .电流方向由A 到B C .有电流但方向无法确定5.下列关于电路的说法中不正确的是（）A.一个完整的电路由电源、用电器、导线和开关组成B.电源的作用是给用电器供电，提供持续的电流C.只要能使用电器工作的电路就是一个完整的电路D.开关的作用是控制电路的通和断6.电路中获得持续电流的条件是（）10.A.电路中存在大量的自由电子B.电路中必须有电源C.电路中有电源，且电路闭合D.电路中有电源，且有灯泡7.（双选）如图所示的通路，下列说法正确的是（）A.电路中的电流方向是顺时针方向B.电路中的自由电子运动方向是顺时针方向C.电源是把其他形式的能转化为电能的装置D.电路中的正电荷的运动方向是顺时针的8.下列关于“短路”的说法正确的是（）A.连接导线最短的电路B.电流从电源一极不经用电器直接流到另一极的电路C.断开的电路D.凡是把电源的两极直接连到电灯两端的电路9.下列电路连接正确的是（）6.电路中获得持续电流的条件是（）10.F列实物连接图中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，并在上面打一个“X”。
【物理】中考考点_电流和电路知识点汇总(全)经典一、电流和电路选择题1．如图所示的电路中，开关S闭合，电流表A1， A2的示数分别为I1， I2， I1与I2比较有（）A. I1＞I2B. I1=I2C. I1＜I2D. 无法比较【答案】A【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则I1＞I2，故选A．【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，然后根据并联电路中电流的规律即可确定I1、I2之间的关系．2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。
【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.4．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。
九年级物理全册第十五章电流和电路知识点总结归纳完整版单选题1、用丝线吊起三个通草球，其中任意两个靠近都相互吸引，则它们可能是（）A．两个带异种电，一个不带电B．两个带负电，一个带正电C．两个带正电，一个不带电D．两个带正电，一个带负电答案：AA．若两个带电，即一个带正电荷、另一个带负电荷，据电荷间的作用规律和带电体能吸引轻小物体的性质知，两两相互靠近时，一定是相互吸引的，故A符合题意；B．若两个带负电荷，若两两靠近时，会出现排斥的情况，故B不符合题意；C．若两个带正电荷，若两两靠近时，会出现排斥的情况，故C不符合题意；D．若两个带正电荷，若两两靠近时，会出现排斥的情况，故D不符合题意。
故选A。
2、下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（）A．B．C．D．答案：CAC．两电路图开关闭合后，灯都亮，且不同的开关控制不同的灯泡，可以区分不同的呼叫病号，但C有电铃提示，A没有提示，设计最佳的是C，故A不符合题意，C符合题意；B．开关S1在干路上，闭合后L1会持续亮，电铃会持续响，故B不符合题意；D．串联电路，各个用电器互相影响，且无法区分是哪个病号呼叫的，故D不符合题意。
故选C。
3、到校了，早读和第一节课后，物理老师登场啦！老师先出了一道辨别导体和绝缘体的题目，下列物品常温下属于导体的是（）A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺答案：DABCD．金属容易导电，属于导体，玻璃、陶瓷、橡胶不容易导电，属于绝缘体，故D符合题意，ABC不符合题意。
故选D。
4、戴口罩是防止新冠病毒传播的有效措施之一，如图所示，医用外科口罩由口罩体、鼻夹、口罩带组成，口罩体采用三层工艺制成，下列说法正确的是（）A．新冠病毒随飞沫传播是一种分子运动B．过滤效率高，是因为口罩材料分子之间没有空隙C．口罩体中带有静电的熔喷布具有吸引轻小物体的性质D．佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明鼻夹材料具有很好的弹性答案：CA．分子的运动是微观的，肉眼是看不到的，新冠病毒随飞沫传播不是分子运动，故A错误；B．过滤效率高，是因为口罩材料分子之间空隙比较小，故B错误；C．带电体具有吸引轻小物质的性质，口罩体中带有静电的熔喷布具有吸引轻小物体的性质，故C正确；D．佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明鼻夹材料具有很好的塑性，故D错误。

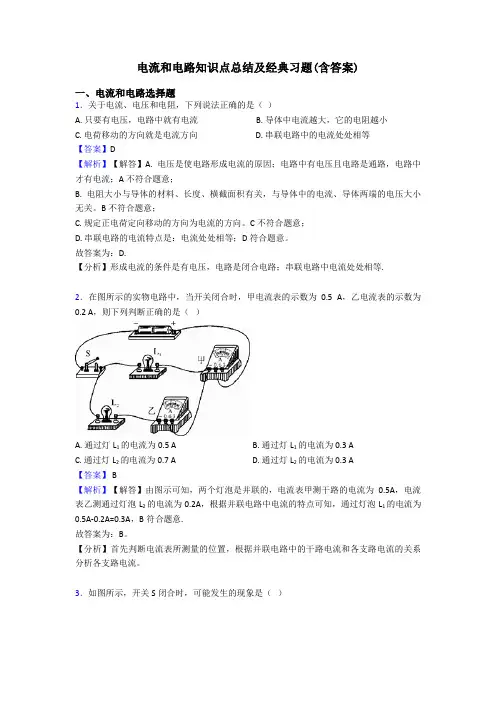

电流和电路知识点总结及经典习题(含答案)一、电流和电路选择题1．关于电流、电压和电阻，下列说法正确的是（）A. 只要有电压，电路中就有电流B. 导体中电流越大，它的电阻越小C. 电荷移动的方向就是电流方向D. 串联电路中的电流处处相等【答案】D【解析】【解答】A. 电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；A不符合题意；B. 电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。
B不符合题意；C. 规定正电荷定向移动的方向为电流的方向。
C不符合题意；D. 串联电路的电流特点是：电流处处相等；D符合题意。
故答案为：D.【分析】形成电流的条件是有电压，电路是闭合电路；串联电路中电流处处相等.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。
【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
3．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．4．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．5．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.6．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．7．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
中考物理电流和电路答题技巧及练习题(含答案)一、电流和电路选择题1．摩擦起电是平时生活中常有的现象，在某些场所可能会引起安全事故．如下图是张贴在加油站中的安全表记，此中与摩擦起电相关的是（）A.严禁放易燃物件B.严禁梳头C.严禁抽烟D.熄火加油【答案】 B【分析】【解答】用塑料梳子梳头时会因为摩擦产生静电，会产生电火花，有发生爆炸的危险． B 切合题意 .故答案为： B．【剖析】依据对各选项中标记的含义认识和理解，联合摩擦起电有进行剖析解答.2．以下各电路中，闭合开关，两个灯泡不可以都发光的电路是（）A. B.C. D.【答案】 C【分析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故 A错误；B、由图示电路图可知，两灯泡串连，闭合开关，两灯泡都发光，故 B 错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不可以发光，即两个灯泡不能都发光，故 C 正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故 D 错误；应选C．【剖析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，剖析图示电路图，而后答题．3．某种电脑键盘洁净器有两个开关,开关,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
在如下图的四个电路图中,切合上述要求的是（）A. B. C. D.【答案】D【分析】【解答】依据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有独自的开关和用电器， D 切合题意。
故答案为： D.【剖析】依据电路要求，各用电器互不影响的电路是并联电路。
4．如下图的电路，闭合电键S，以下判断中正确的选项是（）A. 两灯串连连结且电流表测的电流B.两灯并联连结且电流表测干路电流C. 两灯并联连结且电流表测的电流D.两灯并联连结且电流表测的电流【答案】 C【分析】【解答】由图可知：电流从电源的正极出发，分两条支路： 1.经电流表、灯L1，2.经 L2后 ,与 L1的电流集合经开关S 返回电源负极，所以电路中有两条电流路径,故灯 L1、 L2并联； A 不切合题意；因电流表串连在灯泡 L1所在的支路上 ,所以电流表丈量的是 L1的电流， B 不切合题意， C. 切合题意 .故答案为： C.【剖析】依据串连电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连结方式；电流表应与被测元件串连，由此判断电流表所测物理量．5．对于电路，以下说法中错误的选项是（）A.电源是供给电能的装置B.能够经过开关控制电路的通、断C.将电源的正、负极直接用导线连结在一同的电路称为短路D.用电器是将其余形式的能转变为电能的装置【答案】D【分析】【解答】解：A、电源的作用是供给电能； A 切合题意，不切合题意；B、开关的作用是控制电路通断，控制输送电能的， B 切合题意，不切合题意；C、将电源的正、负极直接用导线连结在一同的电路称为短路， C 切合题意，不切合题意；D、用电器的作用是耗费电能，将电能转变成其余形式的能； D 不切合题意，切合题意。
电流和电路知识点总结及经典习题(含答案)（word）一、电流和电路选择题1．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
故答案为：A.【分析】带电体可以吸引不带电的轻小物体。
2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。
在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B. 与金属球接触后，玻璃棒和金属球上带有同种电荷C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D. 金属箔张开是因为异种电荷相互排斥【答案】 B【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。
故答案为：B.【分析】不同物体摩擦时，丢失电子的物体带正电，验电器的工作原理是同种电荷相排斥。
7．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
8．与如图实物图相对应的电路图是下图中的（）A. B. C. D.【答案】 D【解析】【解答】解：A、开关闭合后一只灯泡被短路，不合题意；B、两只灯泡并联，开关控制其中一只灯泡，不合题意；C、两只灯泡并联，开关控制干路，不合题意D、两灯串联，符合题意。
故答案为：D。
【分析】结合实物图，利用电流流向法分析对应的电路图即可.9．小明利用自己所学的物理知识对下列物理量进行了估测，下列选项中符合实际的是（）A. 拿起1个鸡蛋需要的力约5NB. 一部普通手机，正在通话时的电流约2AC. 滨州市室外环境温度最高可达50℃D. 一个普通教室大约长9m【答案】D【解析】【解答】解：A、一斤（500g）鸡蛋可称8﹣﹣10个，那么一个鸡蛋的质量约为50g（0.05kg）；其重力为G=mg=0.05kg×10N/kg=0.5N；故拿起1个鸡蛋需要的力约0.5N；故A错误；B、一部普通手机，正在通话时的电流远远小于2A；故B错误；C、滨州市室外环境温度最高可达40℃多一点，达不到50℃；故C错误；D、普通教室大约长9m；符合实际；故D正确；故选D．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．10．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率 P1【答案】 B【解析】【解答】解：（1）R1、R2串联时，通过两电阻的电流相等，∵P=I2R，且P2=3P1，∴R2=3R1，∵U=IR，∴U1：U2=R1：R2=1：3；电路中的电流I= = = ，则P1=I2R1=（）2R1= ．（2）当R1、R2并联在同一电源两端时，两电阻两端的电压相等为U，R1消耗的功率为P1′= =16P1；∵I= ，∴通过R1与R2的电流之比I1′：I2′=R2：R1=3：1；电路消耗的总功率P总′= + = + = ×16P1= P1．故选B．【分析】（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P=I2R确定两电阻之间的关系，根据欧姆定律得出两电阻两端的电压关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P=I2R表示出R1消耗的功率．（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和P= 求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系，根据P= 求出R2消耗的电功率，进一步得出两电阻消耗的总功率．11．下列估计最接近实际的是（）A. 高速公路上小汽车正常行驶的速度是120m/sB. 教室里的日光灯正常发光时的电流约为40mAC. 捡起掉在地上的物理书所做的功约为2JD. 一名中学生站在地面上，对地面的压强约为500Pa【答案】C【解析】【解答】解：A、高速公路上的小汽车行驶速度可以达到120km/h．故A不符合实际；B、教室里的日光灯正常发光时的电流约为100mA左右，故B不符合实际；C、一本书的重力在2.5N左右，课桌的高度在0.8m左右，将一本掉在地上的物理书捡起放到课桌上所做的功约为W=Gh=2.5N×0.8m=2J．故C符合实际；D、中学生的体重在G=500N左右，对地面的压力F=G=500N，双脚与地面的接触面积在S=500cm2=0.05m2左右，站立在水平地面上时对地面的压强为p= = =1×104Pa．故D 不符合实际．故选C．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．12．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.13．关于下面四幅图说法正确的是（）A. 甲图金属箔张开说明绝缘棒带正电B. 乙图弹簧秤示数等于左边钩码重力的一半C. 丙图说明液体压强跟液体密度有关D. 丁图中人手不应该接触测电笔笔尾金属体【答案】C【解析】【解答】A、甲图金属箔张开只能说明绝缘棒带电，但不能确定是正电还是负电，A不符合题意；B、乙图中由于弹簧秤拉力方向并非竖直、故其力臂并非左边钩码重力力臂的一半，所以弹簧示数并非左边钩码重力的一半，B不符合题意；C、丙图中可以看出，橡皮膜所在深度相同，U形管中液面高度差不一样，说明液体压强与水和盐水的密度有关，C符合题意；D、丁图中用电笔测量时要使其与地面接触形成回路，故需要人手接触电笔笔端，D不符合题意．故答案为：C．【分析】（1）验电器是检查物体是否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图分析动力和阻力力臂的大小关系，从而解答；（3）液体内部的压强大小与液体的密度和深度有关，根据图示分析解答；（4）使用试电笔时人手要接触笔尾金属体而不能接触笔尖金属体.14．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A. B. C. D.【答案】B【解析】【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．15．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．16．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示．若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A. 10Ω 0.9WB. 6Ω 0.9WC. 6Ω 1.5WD. 10Ω 1.8W【答案】C【解析】【解答】解：把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为3V，从图象上可以看出，此时电路电流为0.5A，所以每只灯泡的实际电阻R= = =6Ω，每只灯泡的实际功率P=UI=3V×0.5A=1.5W．故选C．【分析】两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，两只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．17．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合S l、S2时，记录现象如表，则符合事实的电路图（）开关状态插座指示灯（L1）台灯（L2）闭合S1，断开S2亮不亮闭合S2，断开S1不亮不亮S1和S2都闭合亮亮A. B. C. D.【答案】 C【解析】【解答】A、当闭合开关S l、断开S2时，灯泡L1不亮，不符合题意；B、当闭合开关S2、断开S1时，灯泡L2亮，不符合题意；C、当闭合开关S l、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当S l、S2都闭合时，两灯都亮，与表格完全一致，符合题意；D、当闭合开关S2、断开S1时，两灯泡都亮，不符合题意；故答案为：C．【分析】根据表中的开关的闭合与断开情况，结合灯的亮暗情况，分析电路为并联，干路有开关，分支上有开关．18．下列说法正确的是（）A. 电能表是用来测量电功率的仪表B. 使用试电笔时手不能接触笔尾金属体C. 发电机工作时把电能转化为机械能D. 高大建筑物顶端的针状金属物用来防雷【答案】D【解析】【解答】解：A、电能表是用来测量电路中消耗电能（电功）的仪表，故A错；B、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故B错；C、发电机工作时把转子的机械能转化为电能，故C错；D、在高大建筑物顶端的针状金属物是避雷针，通过很粗的金属线与大地相连，就能及时把电流倒入大地，从而避免建筑物被雷电击坏，故D正确．故选D．【分析】根据电能表的作用、试电笔的使用方法、发电机工作时的能量转化、避雷针的作用分析判断，特别注意：测电笔是用来辨别火线和零线的，使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线；在高大建筑物顶端装上避雷针，通过很粗的金属线与大地相连，就能及时把电流倒入大地，从而避免建筑物被雷电击坏．19．生活中物理知识无处不在，小明对家中的一些物理现象进行了观察分析，正确的是（）A. 台灯的灯罩内表面做得光滑是为了利用光的漫反射B. 寒冷的冬天窗户上的冰花是水凝固而成的C. 鱼缸中的水温总是比室温略低是因为水蒸发吸热D. 客厅中一个开关控制两盏灯，这两盏灯一定是串联的【答案】C【解析】【解答】解：A、台灯的目的是让光线射向同一地方，因此灯罩的作用是利用光的反射原理，起到增强亮度的作用；由于光滑面会可以让光线射向同一个方向，所以台灯灯罩做成光滑，为了能发生镜面反射．B、寒冷的冬天窗户上的冰花是水蒸汽凝华而成的，故B错误；C、水蒸发吸热降温，因此鱼缸中的水温总是比室温略低，故C正确；D、因为串联电路的开关控制整个电路，而并联电路干路的开关也控制整个电路，所以两盏灯的连接方式可以串联也可以并联．故选C．【分析】A、要解答本选项需掌握：漫反射和镜面反射的特点，以及根据不同的情况应用于生活中的不同的地方．B、物质从气态变为固态是凝华现象；C、水蒸发吸热降温；D、串联电路的开关控制整个电路，并联电路干路的开关控制整个电路．20．下列物理量的估测中，最接近实际的是（）A. 你所在的考场室温约为50℃B. 初中物理课本的长度约为26cmC. 高速公路上小汽车的正常行驶速度约为120m/sD. 台灯的工作电流约为200A【答案】B【解析】【解答】解：A、夏天教室的室温约30℃，你所在的考场室温不会达到50℃，故A错误；B、物理课本的长度约为26cm，故B正确；C、高速公路上小汽车的正常行驶速度约为120km/h，故C错误；D、台灯的工作电流约为200mA，故D错误．故选B．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．21．在如图乙的A、B、C、D四个实物电路中，与图甲电路图相符的是（）A. AB. BC. CD. D【答案】 A【解析】【解答】解：从电路图中可以看出，两只灯泡并联，开关控制干路，A、两只灯泡并联，开关控制干路，符合题意；B、两灯串联，不合题意；C、开关闭合后一只灯泡被短路，不合题意；D、两只灯泡串联，但无电源，不合题意．故选A．【分析】从电路图中可以看出，两只灯泡并联，开关控制干路，然后对ABCD进行分析即可．22．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就会发光，下列图的模拟电路图符合要求的是（）A. B. C. D.【答案】 A【解析】【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个车门中只要有一个门没关好指示灯会发光，故四个开关应串联。
