多功能电源检测仪是一种用于测试和监测电源参数的设备，可以提供电压、电流、功率等多项数据的测量和分析。
以下是多功能电源检测仪的一般用法：
连接电源：将多功能电源检测仪的电源输入端连接到待测试的电源输出端，确保连接稳固。
设置参数：根据需要，设置多功能电源检测仪的测量范围、单位和精度等参数。
可以通过操作面板、按键或者电脑软件进行设置。
测量电压：选择所需的电压测量范围，将检测仪的电压探头与待测试电源的电压输出端连接。
测量仪将显示电源的实时电压数值。
测量电流：选择所需的电流测量范围，将检测仪的电流探头与待测试电源的电流输出端连接。
测量仪将显示电源的实时电流数值。
测量功率：根据需要选择功率测量模式，将检测仪的功率探头与待测试电源的负载端连接。
测量仪将显示电源的实时功率数值。
数据分析：多功能电源检测仪通常具备数据记录和分析功能。
可以记录并保存测量数据，以便后续分析和比较。
故障诊断：多功能电源检测仪还可以用于故障诊断和性能评估。
通过对电源参数的监测和分析，可以及时发现电源问题并进行相应的修复。
请注意，在使用多功能电源检测仪时，应仔细阅读和遵守设备的使用说明和安全注意事项。
确保正确操作和保护设备以及自身安全。
以5V1A的移动电源为例：。
保护板的空载电压：即电流为零是的电流电压保护板的带载或满载电压：即电流为1A时是的电流电压过流时的负载电压：判断过流时电路是否断开，即电压是否为零。
短路时的负载电压：判断短路时电路是否断开，即电压是否为零。
第一步：设置V ON,V OFF电压，我们的单体负载的带电自动测试功能是检测到一定电压后开始自动测试这个电压就是V ON电压，测试自动测试完成后当电压降低到一定值之后自动卸载，这个电压称为V OFF电压。
通常我们设置V ON,V OFF电压为测试电压的80%—60%（移动电源的V ON,V OFF设置为4V就可以了）具体的设置步骤为：1、按“Menu”进入菜单，显示“Config”2、按方向键或旋钮至“SYSTEM SET”3、按“Enter”显示“PROT CURRENT SET”按方向键或旋钮至“VOLTAGE ON SET”。
4、按“Enter”显示“ON VOL=0.00V”，按数字4键设置V ON电压为4V。
（0V表示关闭V ON电压，为默认值。
）5、按“Enter”，按方向键或旋钮至“VOLTAGE OFF SET”。
6、按“Enter”显示“OFF VOL=0.00V”，按数字4键设置V OFF电压为4V。
（0V表示关闭V OFF电压，为默认值。
）第二步：根据被测产品的参数设置编辑自动测试文档。
以如下一款5V1A移动电源为例进行设置，延迟时间为1S。
（可参考说明书）按你的要求，我给你编辑了三步（开路，带载，短路）。
备注：你给我寄过来的移动电源短路，没有自动恢复，所以设置你按下面的文件运行就可以了。
1、按“Menu”进入菜单显示“Config”2、按方向键“❝”移动至“EDIT TEST FILE”3、按“Enter”确定，按“❝”移动至“EDIT AUTO FILE”4、按“Enter”显示“FILE NUM=01”按数字键或旋钮选择文件号。
(相对应产品)5、按“Enter”显示“TEST COUNT=01”按数字键设置测试步数，本例为3步，按“3”再按“Enter”。
移动电源特殊检验项(1)待机电流测试。
(根据测试经验，因为绝大部分移动电源都是内置电池，须要拆机对PCBA进行测试，一般要求小于100uA)(2)过充保护电压检查。
(根据测试经验，须要拆机对PCBA里的保护电路点进行测量，一般要求在4.23~4.33Vdc之间)(3)过放保护电压检查。
(根据测试经验，须要拆机对PCBA里的保护电路点进行测量，一般要求在2.75~2.85Vdc之间)(4)过流保护电压检查。
(根据测试经验，须要拆机对PCBA里的保护电路点进行测量，一般要求在2.5~3.5A之间)(5)放电时间检查。
(一般三台，如果客户有要求，按客户要求进行测试，正常就是按标称额定电流进行放电测试，先预算好放电池大概时间，比如1000mA容量，放电电流0.5A，那大概就是两小时左右)(6)实际使用检查。
(根据说明书或彩盒指示，由工厂提供相应手机或别的电子产品，测试前确保测试样品为充到饱和状态)(7)实际使用检查中要注意的问题。
a. 记录下实际使用产品的型号(不同产品充电电流是不一样的，这个会影响充电时间)。
b. 记录下测试时被充产品状态(比如是否在开机状态，比如手机是否安装了SIM 卡，不同状态充电电流也是不一致，也会影响充电时间)。
c. 如果测试时间与理论相差太多，很可能是移动电源容量误标，或者产品不符合客户要求。
d. 移动电源能否给电子设备提供充电，在于移动电源内部电位电压要比设备高，与容量大小无关，容量只会影响充电时间。
8)印刷或者丝印可靠性测试(按通用要求进行测试)。
(9)附件USB延长线长度测量(按通用要求/客户资料)。
(10)条码测试，随机选取三个彩盒，用条码机进行扫描测试。

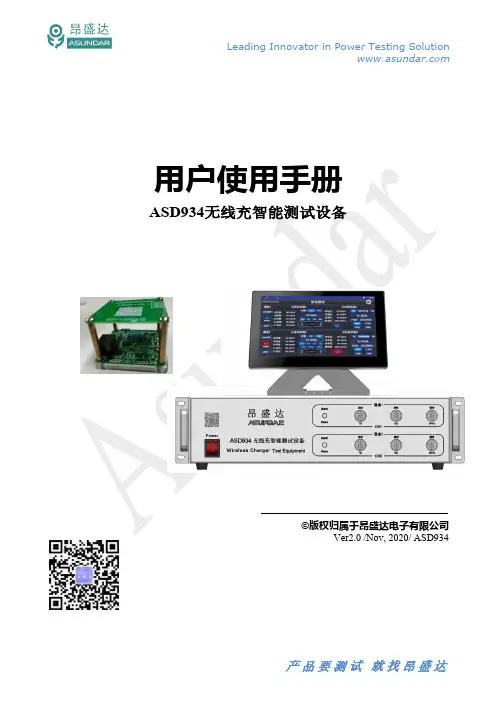

©版权归属于昂盛达电子有限公司Ver2.0 /Nov, 2020/ ASD934简介在某些情况下，用错误配置的市电电压为设备供电可能造成市电保险丝断开。
2.2 前面板介绍图 2.2：ASD934前面板图 2.3：ASD934后面板图 2.4.1：ASD934安卓触控屏图4.1.1 研发模式研发模式可以显示输入给无线充发射器的电压、电流、功率及D＋、D－值，和显示无线充接收器提供给负载的电压、电流及功率值。
可同时或单独使用发射端或接收端，同时使用时可显示实时转换效率。
电源供电支持标准（无协议）、QC协议、PD协议三种方式，电压范围0~20V流所允许的上限值可设定。
负载受电可选择QI、Samsung、Apple和EPP标准，均支持5W、7.5W、10W四种功率选择，可测量电压范围0~20V，电流范围0~ 2A。
4.2自动模式无线充测试仪的自动模式主界面如图图4.2.1 自动模式每一项测试工序均可设置电源和负载两种功能，电源可选择标准、QC或PD协议，负载、Samsung、Apple和EPP标准。
可设置电源电压、最大输入电流、负载功率等多项参数，可设定发射和接收的参数范围作为判定指标。
保存好的工步条件可单步调试或复制粘贴、编辑、删除；自动测试按序号依次进行，可长按序号拖动进行自由排序；多道工序可保存为一个项目，项目数据可导出或导入至存储设备。
界面如图4.2.2所示。
图4.2.2 参数设置图5.1.1 开机启动界面点击操作终端右侧“设置”图标，弹出设置面板，如图5.1.2所示。
图5.1.2 设置面板“模式切换”图标即弹出模式切换窗口，可选择自动或研发两种工作模式，如图5.1.3所示。
图5.1.3 模式切换5.2研发模式图5.2.1 研发模式5.1章节的流程，正确连接测试线和无线充接收座并开机后，将发射端的测试线连接无线充发射器的电源输入接口，并将无线充接收座线圈位置正对于发射器线圈，应保持发射器线圈和接收器线圈位于同一中心轴上。

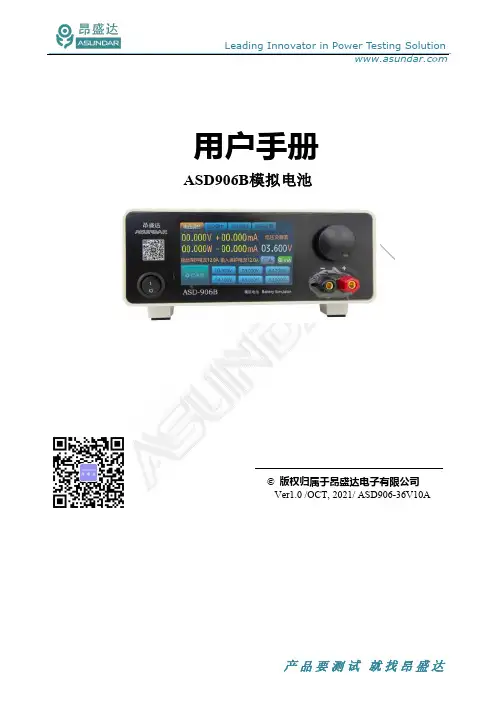

用户手册ASD906B模拟电池©版权归属于昂盛达电子有限公司Ver1.0/OCT,2021/ASD906-36V10A注意事项◆感谢您购买和使用我司产品！本用户手册适用于ASD906-20V12A240W模拟电池产品。
在使用前，请认真阅读本手册。
◆收到产品后请仔细检查产品外观、型号、合格证、用户手册及保修单等附件是否齐全。
若有问题请及时与经销商或我司联系；若发现产品外观破损，请勿通电使用，以免引发触电事故。
◆在使用过程中请严格遵守各项安全规范，若忽视或不遵守相关规范进行操作，将可能影响仪器性能，导致仪器损坏，甚至危及人身安全。
对不遵守安全规范而导致的任何后果，我司不予承担。
◆非专业人员请勿打开机箱，请勿擅自对仪器内部电路及元件进行更换或调整。
◆请在安全环境下使用，在通电前请确认输入电源的参数是否符合要求。
◆本手册所描述的可能并非产品的全部内容。
我司有权对本产品的性能、功能、内部结构、外观、附件等进行更改，对用户手册进行更新而不另行通知。
本产品会不定期升级，最终解释权归我司所有。
◆客服电话：4001656165目录第一章验货安装 (5)1.1验货 (5)1.2清洁 (5)1.3连接部分的安装 (5)1.4安装尺寸 (5)1.5安装位置 (5)第二章快速入门 (6)2.1自检 (6)2.2前面板介绍 (7)2.3后面板介绍 (8)第三章技术规格 (9)第四章功能特性 (10)4.1电池充电 (10)4.2电池放电 (10)第五章基本操作 (11)5.1开机 (11)5.2参数设置 (12)5.2.1电压设定 (12)5.2.2快捷设定 (12)5.3充电放电...........................................................................................................................................................13~14 5.4可调电源.. (14)5.5自动调节 (15)5.6自动测试...........................................................................................................................................................15~17第六章设备接口.. (18)6.1前面板接口 (18)6.2后面板接口 (19)第七章常见问题 (20)第八章保修协议 (21)简介ASD906B模拟电池具有充放电功能，可模拟20V12A的电池，最大充电20V10A，最大放电20V12A，ASD906B模拟电池可模拟电池的充放电现象，从而代替电池对普通适配器或移动电源的PCBA板进行功能或性能测试。
移动电源检测移动电源哪个好移动电源毫安第一名：Moka慕卡第二名：三洋第三名：爱国者第四名：品胜第五名：飞毛腿第六名：力杰第七名：羽博第八名：太空步第九名：品能第十名：Mili手机安全充电常识1、手机充电时，将手机关机。
这个方法可以保证使用者不会触点，但是对于大多数人来说，边充电边玩手机已经形成了习惯，而关机充电，也容易漏接电话，造成不便。
2、使用备用电池充电。
电池和机身分离，这个方法还算可行。
但是对于苹果用户来说，这个方法就极为坑爹了。
3、使用安全移动电源。
人体安全电压是35V，安全移动电源的电源是5V。
直接断绝了手机与220V直流电的接触。
而且安全移动电源携带方便，可以随时充，随地充。
从根本上保证了人身安全。
Moka(慕卡)安全移动电源【商务型：i6】20000毫安大容量，首款不发烫、无辐射、京东天猫有售摘要：Powerocks(苹果全球合作伙伴及授权品牌，时尚移动电源专家)推出了一款厚度仅有7mm的移动电源，大小方面和信用卡差不多，整体体积与2.5英寸SSD类似，这是目前世界上最薄的移动电源之一。
关键字：移动电源检测移动电源哪个好移动电源毫安现在的绝大部分智能机都不能像当年的诺基亚那样充一次电用好几天了，而且还有备用电池能够更换，现如今的智能机电池一般都只能坚持半天到一天，而且还有很多型号是无法更换电池的。
Powerocks推出一款厚度仅有7mm的移动电源▲“信用卡”大小移动电源这种情况也就催生了移动电源的出现，对于经常在外出差或者喜欢随时随地玩手机的用户来说一款移动电源绝对是必不可少的产品。
不过遗憾的是受限于制造工艺以及电池电芯的限制，目前许多移动电源体积都无法做的十分小巧，但这并不代表就没有小巧一点的移动电源。
Powerocks推出一款厚度仅有7mm的移动电源▲“信用卡”大小移动电源近日，Powerocks(苹果全球合作伙伴及授权品牌，时尚移动电源专家)推出了一款厚度仅有7mm的移动电源，大小方面和信用卡差不多，整体体积与2.5英寸SSD类似，这是目前世界上最薄的移动电源之一。
©版权归属于昂盛达电子有限公司Ver1.6 /Nov, 2022/ ASD简介1.5安装位置1.6 外部启动接线图2＆2：组1和组2的分配是： 开关SW1控制组1；开关SW2控制组2。
标准模式：SW1控制组1和组2；SW2控制组3和组4. 主要应用于外部启动，配合自动化测试的启动信号．接入产品工步上选输入选项设Ｌ或Ｈ,Ｌ表示低电平启动，Ｈ表示高电压启动．在某些情况下，用错误配置的市电电压为设备供电可能造成市电保险丝断开。
2.2 前面板介绍ASD989测试仪前面板除丝印外有设备名称、设备型号和厂家商标等信息外，设有图2.2 ：ASD989前面板四路选配模拟电池外观图2.32.3 后面板介绍ASD989测试仪后面板除散热窗口外，设有AC电源输入插座，DC电源输出插座，通讯接口。
通讯接口DB9串口母座，232串口通迅，用于连接上位机进行数据通讯。
/IN2为输入外触发启动端口。
注：外壳的接口或外型有可能存在修改，差异．不另外通图ASD989后面板2.4触控屏介绍上位机采用Android-15.6寸高清液晶电容触摸屏设备，搭配专用软件，可视化操作并有音频提示。
支持WiFi、内置蓝牙、SIM卡和NET网口连接网络（开机5分钟后未连网或图2.4.1-ASD989安卓触控屏图4.1.1 研发模式4.1.1 PD模块电源模式支持标准、QC(2.0和3.0)和PD3.1协议。
负载模式支持标准QC2 ,PD3.1，三星AFC,华为(FCP,SCP，SSCP), VOOC等协议图4.1.2PD电源在PD电源模式有标准、QC、PD三种协议类型可选，如图4.1.2所示。
标准电源即无协议直流电源，可设置输出电压（0~48V）和输出电流（0~10A）。
并有的A面；B面；A+B面。
QC协议电源QC2.0有5V、9V、12V、20V电压可供选择，可设置最大允许电流（0~10A）；QC3.0可设置协议电压及保护电流，协议电压按步进0.2Ｖ自动步进。
家庭移动电源测评报告本次家庭移动电源测评报告旨在为消费者提供准确的产品信息、性能评估以及使用体验分享。
以下将对所测试的家庭移动电源进行详细描述，并对其性能进行综合评价。
产品一：品牌：XYZ型号：123容量：10000mAh输出接口：USB Type-C、USB A重量：200g产品二：品牌：ABC型号：456容量：20000mAh输出接口：USB Type-C、USB A、AC插座重量：400g测试流程：1. 充电速度测试：分别使用产品一和产品二进行充电，记录充满电所耗费的时间。
2. 多设备充电能力测试：同时连接两个智能手机进行充电，记录两个产品同时充满电所耗费的时间。
3. 充电经过程消耗测试：将移动电源充入满电状态，未使用的情况下记录每个设备的电量消耗情况。
4. 充电效率测试：使用产品一和产品二充满手机电量后，再将移动电源充电至满电状态，记录充电过程中的能量损耗。
5. 充电过程中的发热情况测试：在充电过程中使用红外热成像仪对两个产品进行热图拍摄，查看温度分布情况。
6. 外观质量及使用体验评价：对两个产品的外观及手感进行评价，并将使用体验总结。
测试结果：1. 充电速度测试结果显示，产品一在充电速度上表现良好，而产品二则更为快速。
2. 多设备充电能力测试结果显示，产品二在同时给多个设备充电时效果更佳，耗时较短。
3. 充电经过程消耗测试结果显示，产品一和产品二在未使用的情况下电量消耗相似。
4. 充电效率测试结果显示，产品一的充电效率略高于产品二。
5. 充电过程中的发热情况测试结果显示，两个产品在充电时会有一定的发热，但温度分布均匀。
6. 外观质量及使用体验评价结果显示，产品一和产品二的外观质量都良好，手感舒适，使用体验也较为顺畅。
综合评价：综合以上测试结果，产品一在充电速度和充电效率方面略逊于产品二，但产品一的轻巧便携性更好。
产品二在多设备充电能力方面表现较优，同时具备AC插座，适用范围更广。
另外，两个产品在外观质量及使用体验方面均表现出色。

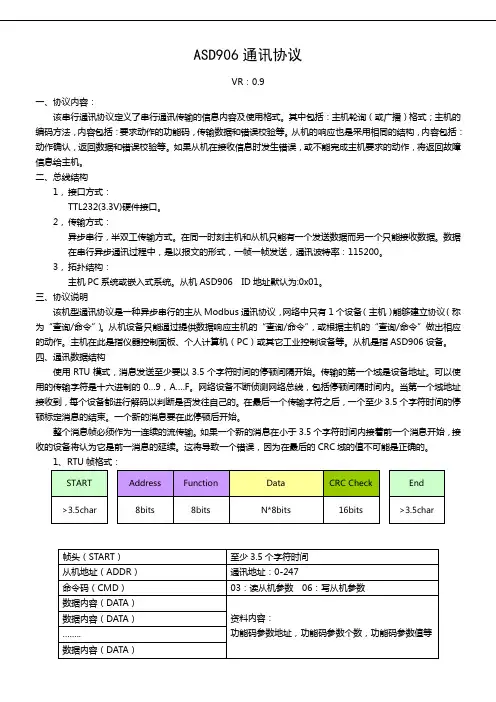

ASD906通讯协议VR：0.9一、协议内容：该串行通讯协议定义了串行通讯传输的信息内容及使用格式。
其中包括：主机轮询（或广播）格式；主机的编码方法，内容包括：要求动作的功能码，传输数据和错误校验等。
从机的响应也是采用相同的结构，内容包括：动作确认，返回数据和错误校验等。
如果从机在接收信息时发生错误，或不能完成主机要求的动作，将返回故障信息给主机。
二、总线结构1，接口方式：TTL232(3.3V)硬件接口。
2，传输方式：异步串行，半双工传输方式。
在同一时刻主机和从机只能有一个发送数据而另一个只能接收数据。
数据在串行异步通讯过程中，是以报文的形式，一帧一帧发送，通讯波特率：115200。
3，拓扑结构：主机PC系统或嵌入式系统。
从机ASD906 ID地址默认为:0x01。
三、协议说明该机型通讯协议是一种异步串行的主从Modbus通讯协议，网络中只有1个设备（主机）能够建立协议（称为“查询/命令”）。
从机设备只能通过提供数据响应主机的“查询/命令”，或根据主机的“查询/命令”做出相应的动作。
主机在此是指仪器控制面板、个人计算机（PC）或其它工业控制设备等。
从机是指ASD906设备。
四、通讯数据结构使用RTU模式，消息发送至少要以3.5个字符时间的停顿间隔开始。
传输的第一个域是设备地址。
可以使用的传输字符是十六进制的0…9，A….F。
网络设备不断侦测网络总线，包括停顿间隔时间内。
当第一个域地址接收到，每个设备都进行解码以判断是否发往自己的。
在最后一个传输字符之后，一个至少3.5个字符时间的停顿标定消息的结束。
一个新的消息要在此停顿后开始。
整个消息帧必须作为一连续的流传输。
如果一个新的消息在小于3.5个字符时间内接着前一个消息开始，接收的设备将认为它是前一消息的延续。
这将导致一个错误，因为在最后的CRC域的值不可能是正确的。
2、CMD（命令指令）及DATA（资料字描述）命令码：03H，读取N个字（Word）（最多可以读取12个字）。
©版权归属于昂盛达电子有限公司Ver2.0 /Apr, 2021/ ASD969ASD969综合测试仪由测试仪及触控屏两部分组成，主要用于移动电源、适配器储能电在某些情况下，用错误配置的市电电压为设备供电可能造成市电保险丝断开。
图2.2ASD969前面板①电源开关②状态指示灯③ 测试接口②③④图2.3ASD969后面板② DC电源插座③USB接口④ RS232接口图2.4.1ASD969安卓触控屏注：产品如有更新功能或改善上位优化机，不再另行通知，只要联网会提示升级。
4.1.1所示。
图4.1.1标准电源协议电源，有5V、9V、12V、20V电压可供选择，可设置（0~5A），可显示测试曲线，如图4.1.2所示。
Leading Innovator in Power Testing Solution图4.1.2QC电源协议电源，有5V、9V、12V、15V、19V、20V电压可供选择，可设置电流），可显示测试曲线，并有CC1、CC2、CC1+CC2三种CC线连接方式可供选择，如图4.1.3所示。
标准负载恒流模式（CC图4.1.4恒流负载在开启测试后长按“OCP”按钮可进行过流设置，如图4.1.5所示。
图4.1.5OCP设置恒压模式（CV图4.1.6所示。
图4.1.6恒压负载协议负载，有5V、9V、12V、20V电压可供选择。
可选择恒流模式（CC 流（0~5A）或选择恒压模式（CV）设定电压，如图4.1.7所示。
图4.1.7QC负载图4.2.1 标准自动添加测试工序、设定测试条件和判定范围在参数设置界面完成，如图4.2.2所示图4.2.2 参数设置测试条件可指定测试组和通道，选择电源或负载类型、设定电压和电流参数，标准、QC或PD协议方式。
其设置在“编辑”界面完成，如图4.2.3所示；判定范围可设置电压或电流参数、D＋/D－和纹波参数。
测试值在范围内则判定通过。
测试工序可编辑和保存，保存的工序可单步调试或复制粘贴、编辑、删除；自动测试按序号依次进行，可长按序号拖动进行自由排序；多道工序可保存为一个项目，项目数据可导出或导入至存储设备。
产品使用说明书ASD922双路无线充电测试仪版本：VR1.8N(0.48.5)深圳昂盛达电子有限公司目录一、快速入手指南1.1.开箱验机---------------------------------------------------------------41.1.1清点出货清单---------------------------------------------------------51.3快速调试--------------------------------------------------------------51.4产品简介------------------------------------------------------------61.5产品功能特色--------------------------------------------------------6二、主要技术指标及参数规格-----------------------------------------------9三、功能调试----------------------------------------------------------------93.1产品面板介绍-----------------------------------------------------------------9 3.2软件调试----------------------------------------------------------------------103.3系统在线升级-----------------------------------------------------------------14四、故障排除 ---------------------------------------------------------------------14五、环境要求--------------------------------------------------------------------- 15六、售后服务指南------------------------------------------------------------------16一、快速入手指南1.1开箱验机1.11开箱清点出货清单：一台ASD922无线充电测试仪主机、电源线、内包装、外包装、无线接收模块、数据线4条（航空头转Type-c数据线2条，航空头转USB母座数据线2条）、产品保修卡、合格证。
asd928a使用手册
一、简介
ASD928A是一款高效能、高性能的充电测试仪，专为快速充电和电池测试设计。
该设备具备多种测试功能，可广泛应用于移动电源、适配器、USB插座等产品的测试。
二、主要特点
1.10.1寸高清液晶触摸屏，提供直观的操作界面；
2.集模拟电池、快充电源、快充负载于一体；
3.兼容QC、PD快充协议，可快速设置电压电流参数；
4.研发模式，可快速设置参数，并显示电压电流时间测试曲线；
5.自动模式，可一键测试两个产品的多个接口多项参数及功能；
6.适用于移动电源、适配器，USB插座等产品测试；
7.可测试移动电源等产品的充放电电压、电流及功率。
三、操作说明
1.开机：按下主机上的开机按钮，等待设备启动完成；
2.测试设置：根据需要测试的产品类型和规格，在主界面选择相应的测试模式和参数设置；
3.连接设备：使用附带的USB线或鳄鱼夹将待测设备连接到ASD928A的相应接口；
4.开始测试：按下主机上的开始按钮，设备将按照设定的参数
进行测试；
5.查看结果：测试完成后，设备将自动显示测试结果，包括电压、电流、功率等参数。
同时，可通过主机上的按键或触摸屏进行结果数据的翻页和保存等操作；
6.数据导出：可将测试结果导出到电脑或其他存储设备中，方便进一步分析和处理。
四、注意事项
1.使用前请确保设备已正确连接电源线，并插入接地良好的电源插座；
2.在进行充电测试时，请注意观察待测设备的充电状态，如有异常及时停止测试；
3.请勿在潮湿或高温环境中使用本设备，并保持设备清洁干燥；
4.在进行测试时，请勿随意拆卸或改装设备，以免造成损坏或安全隐患。
电池供电产品的专用测试电源
Brore.,E;Stanke,J
【期刊名称】《今日电子》
【年(卷),期】2000(000)009
【摘要】可编程专用测试电源能够完成通用电源所不能完成的测量任务
【总页数】2页(P20-21)
【作者】Brore.,E;Stanke,J
【作者单位】安捷伦科技公司;安捷伦科技公司
【正文语种】中文
【中图分类】TN86
