移动电源作业指导书-充电功能测试

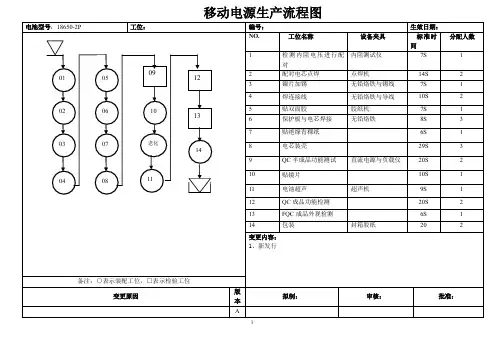

移动电源生产流程图
作业指导书
作业指导书
电芯统一方向装入夹具具
每个电芯点焊2次共4个点
设备、工具、辅材使用材料
序号名称规格名称规格数量
点焊机YCM-9228 镍片 2
作业指导书
设备、工具、辅材
电芯负极镍带加锡电芯负极镍带加锡
作业指导书
设备、工具、辅材
名称规格名称负极焊接黑导线
正极焊接红导线
作业指导书
先整理好黑导线后再平贴1PC
词不达意纹胶于电芯组前端
作业指导书红导线焊牢于B+焊盘上，黑导
先整理好黑导线后再平贴1PC
作业指导书
设备、工具、辅材
序号 名称 规格 名称
图1
青壳纸贴平、贴正、贴紧于电芯正极面
作 业 指 导 书
设备、工具、辅材
使用材料
名称 规格 名称 规格 外壳
图1 图2
1.电芯组黑导线朝上装入底
保护板对正卡位装入底壳
中框对应保护板装配底壳 4.对应保护板装好上盖
作业指导书
充电端口
稳压电源
电子负载仪
放电端口
设备、工具、辅材使用材料
序号名称规格名称规格数量
作业指导书图1
作业指导书
缝隙均匀，无挤伤
设备、工具、辅材使用材料
作业指导书
充电端口
作业指导书
使用材料
名称规格数量
作业指导书
H型封箱
使用材料
名称规格数量名称规格数量说明书 1 透明胶纸
吸塑 1 外箱
彩盒 1 手套
转接头依据订单要求-
标准时间人数。

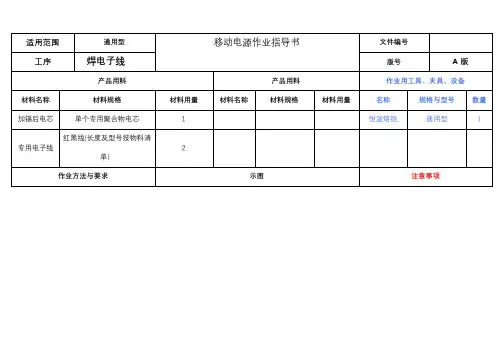

适用范围通用型移动电源作业指导书文件编号工序焊电子线版号A版产品用料产品用料作业用工具、夹具、设备材料名称材料规格材料用量材料名称材料规格材料用量名称规格与型号数量加锡后电芯单个专用聚合物电芯 1 恒温烙铁通用型 1专用电子线红黑线(长度及型号按物料清单）2作业方法与要求示图注意事项图一焊线1.将电芯组整齐的摆放在台面上。

1.注意正负极，不得焊反（黑色为2.将红线焊在电芯的正极上，黑线焊在负极，红色为正极）。

电芯的负极上。

2.不得烫破电线及电芯表皮标准3.注意焊点不得有假焊虚焊现象4.焊点要圆滑光亮，不得有毛刺。

5.烙铁工作温度为：350℃±30℃作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

2012-12-1 核准审核制作制作日期7工序贴双面胶纸版本A版产品用料产品用料作业用工具、夹具、设备材料名称材料规格材料用量材料名称材料规格材料用量名称规格与型号数量双面胶纸根据物料清单 2作业方法与要求示图注意事项图一贴胶纸6.拉出相应长度的双胶纸后切断。

1.粘贴时注意双面胶的长度控制7.均匀整齐的贴在电芯的底面（贴背 2.粘贴后不得有双面胶纸翘起现象夹的那一面） 3.不得有破损现象标准作业后处理方式：2.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17工序剪水口版本A版产品用料产品用料作业用工具、夹具、设备材料名称材料规格材料用量材料名称材料规格材料用量名称规格与型号数量原始中专用中框 1 斜口剪钳通用型 1框作业方法与要求示图注意事项8.将中框拿起，用剪钳将多余的水口图一 1.剪水口时注意不得刮花中框剪去。

2.不得剪破中框3.剪水口时取下有用的部件（按键、标准导光柱等小部件）作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17工序装导光柱版本A版产品用料产品用料作业用工具、夹具、设备材料名称材料规格材料用量材料名称材料规格材料用量名称规格与型号数量底壳专用底壳 1导光柱专用导光柱 1作业方法与要求示图注意事项图一9.将导光柱装入定位柱内，用烙铁装 1.注意不得烫伤导光柱其固定。

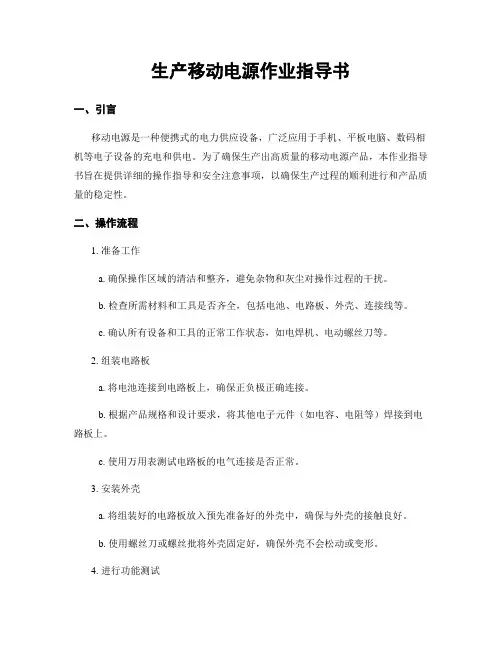

生产移动电源作业指导书一、引言移动电源是一种便携式的电力供应设备，广泛应用于手机、平板电脑、数码相机等电子设备的充电和供电。

为了确保生产出高质量的移动电源产品，本作业指导书旨在提供详细的操作指导和安全注意事项，以确保生产过程的顺利进行和产品质量的稳定性。

二、操作流程1. 准备工作a. 确保操作区域的清洁和整齐，避免杂物和灰尘对操作过程的干扰。

b. 检查所需材料和工具是否齐全，包括电池、电路板、外壳、连接线等。

c. 确认所有设备和工具的正常工作状态，如电焊机、电动螺丝刀等。

2. 组装电路板a. 将电池连接到电路板上，确保正负极正确连接。

b. 根据产品规格和设计要求，将其他电子元件（如电容、电阻等）焊接到电路板上。

c. 使用万用表测试电路板的电气连接是否正常。

3. 安装外壳a. 将组装好的电路板放入预先准备好的外壳中，确保与外壳的接触良好。

b. 使用螺丝刀或螺丝批将外壳固定好，确保外壳不会松动或变形。

4. 进行功能测试a. 将已组装好的移动电源连接到电源适配器，检查是否能正常充电和供电。

b. 使用多功能测试仪器测试移动电源的输入输出电压、电流和功率等参数。

c. 检查移动电源的保护功能是否正常，如过流保护、过压保护等。

5. 进行外观检查a. 检查外壳表面是否有划痕、变色或其他损坏。

b. 检查按键是否灵敏，LED指示灯是否正常工作。

c. 检查连接线是否牢固，接口是否正常。

6. 进行产品包装a. 将已检查合格的移动电源放入产品包装盒中。

b. 在包装盒上贴上产品标签和相关说明书。

c. 将包装盒密封，并进行外包装。

三、安全注意事项1. 操作人员应穿戴好防静电服，并确保操作区域的静电环境符合要求，以防止静电对电子元件的损坏。

2. 在操作过程中，应注意使用安全工具，如绝缘手套、护目镜等，以防止意外伤害。

3. 严禁在操作区域内吸烟或使用明火，以免引发火灾或爆炸事故。

4. 操作人员应熟悉所使用的设备和工具的操作方法，并按照操作手册进行正确操作。

1.将电芯组整齐的摆放在台面上。

2.将红线焊在电芯的正极上，黑线焊在电芯的负极上。

标准图一焊线1.注意正负极，不得焊反（黑色为负极，红色为正极）。

2.不得烫破电线及电芯表皮3.注意焊点不得有假焊虚焊现象4.焊点要圆滑光亮，不得有毛刺。

5.烙铁工作温度为：350℃±30℃作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17 适用范围通用型移动电源作业指导书文件编号1.拉出相应长度的双胶纸后切断。

2.均匀整齐的贴在电芯的底面（贴背夹的那一面）标准图一贴胶纸1.粘贴时注意双面胶的长度控制2.粘贴后不得有双面胶纸翘起现象3.不得有破损现象作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.将中框拿起，用剪钳将多余的水口剪去。

标准图一1.剪水口时注意不得刮花中框2.不得剪破中框3.剪水口时取下有用的部件（按键、导光柱等小部件）作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.将导光柱装入定位柱内，用烙铁装其固定。

标准图一 1.注意不得烫伤导光柱2.不得烫穿底壳3.注意按键的位置，不得有偏斜现象。

4.作业时注意其他部件，不得损坏其他部件作业后处理方式：1.自检，不良品返修。

2.良品放置入流水带。

核准审核制作制作日期2012-12-17适用范围通用型移动电源作业指导书文件编号1.先将线路板按照卡位装入外壳内，装入时对应按键、充电USB。

2 .根据线路板上的螺丝孔取专用螺丝后用电动螺丝鐖将螺丝打入孔内固定线路板标准图一 1.不得将螺丝打滑丝。

2..打螺丝时，注意螺丝歪斜时退出重打。

3.打入螺丝后，线路板必须稳定牢固。

4.注意转接头卡片必须打牢固！作业后处理方式：1.自检，不良品返修。

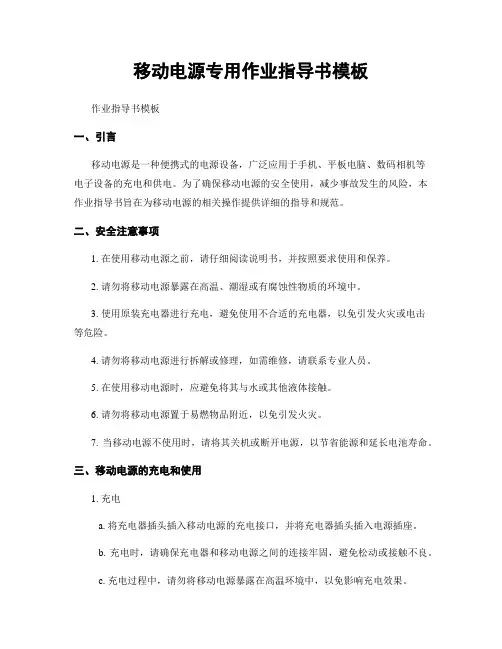

移动电源专用作业指导书模板作业指导书模板一、引言移动电源是一种便携式的电源设备，广泛应用于手机、平板电脑、数码相机等电子设备的充电和供电。

为了确保移动电源的安全使用，减少事故发生的风险，本作业指导书旨在为移动电源的相关操作提供详细的指导和规范。

二、安全注意事项1. 在使用移动电源之前，请仔细阅读说明书，并按照要求使用和保养。

2. 请勿将移动电源暴露在高温、潮湿或有腐蚀性物质的环境中。

3. 使用原装充电器进行充电，避免使用不合适的充电器，以免引发火灾或电击等危险。

4. 请勿将移动电源进行拆解或修理，如需维修，请联系专业人员。

5. 在使用移动电源时，应避免将其与水或其他液体接触。

6. 请勿将移动电源置于易燃物品附近，以免引发火灾。

7. 当移动电源不使用时，请将其关机或断开电源，以节省能源和延长电池寿命。

三、移动电源的充电和使用1. 充电a. 将充电器插头插入移动电源的充电接口，并将充电器插头插入电源插座。

b. 充电时，请确保充电器和移动电源之间的连接牢固，避免松动或接触不良。

c. 充电过程中，请勿将移动电源暴露在高温环境中，以免影响充电效果。

d. 充电完成后，及时拔掉充电器插头，并断开电源。

2. 使用a. 在使用移动电源时，请确保移动电源的电量充足，以免影响使用效果。

b. 使用移动电源为电子设备充电时，请确保连接牢固，避免松动或接触不良。

c. 使用移动电源时，应避免将其长时间暴露在直射阳光下，以免影响电池寿命。

d. 当移动电源发生异常情况时（如发热、冒烟等），应立即停止使用，并联系售后服务。

四、移动电源的保养和维修1. 保养a. 定期清洁移动电源的外壳，避免灰尘和污垢积累。

b. 请勿使用尖锐物品划伤或损坏移动电源的外壳。

c. 避免移动电源长时间处于低电量状态，以免影响电池寿命。

2. 维修a. 当移动电源发生故障或需要维修时，请联系售后服务或专业人员。

b. 请勿私自拆解或修理移动电源，以免造成更大的损坏或安全隐患。

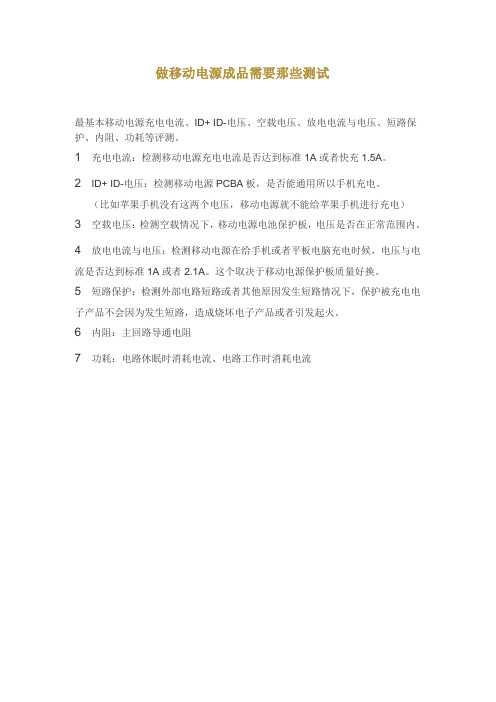

做移动电源成品需要那些测试
最基本移动电源充电电流、ID+ ID-电压、空载电压、放电电流与电压、短路保护、内阻、功耗等评测。

1充电电流：检测移动电源充电电流是否达到标准1A或者快充1.5A。

2ID+ ID-电压：检测移动电源PCBA板，是否能通用所以手机充电。

（比如苹果手机没有这两个电压，移动电源就不能给苹果手机进行充电）
3空载电压：检测空载情况下，移动电源电池保护板，电压是否在正常范围内。

4放电电流与电压；检测移动电源在给手机或者平板电脑充电时候，电压与电流是否达到标准1A或者2.1A。

这个取决于移动电源保护板质量好换。

5短路保护：检测外部电路短路或者其他原因发生短路情况下，保护被充电电子产品不会因为发生短路，造成烧坏电子产品或者引发起火。

6内阻：主回路导通电阻
7功耗：电路休眠时消耗电流、电路工作时消耗电流。

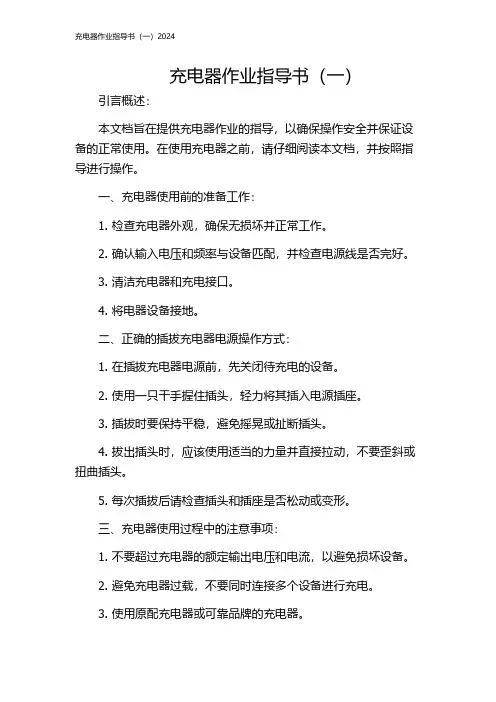

充电器作业指导书（一）引言概述：本文档旨在提供充电器作业的指导，以确保操作安全并保证设备的正常使用。

在使用充电器之前，请仔细阅读本文档，并按照指导进行操作。

一、充电器使用前的准备工作：1. 检查充电器外观，确保无损坏并正常工作。

2. 确认输入电压和频率与设备匹配，并检查电源线是否完好。

3. 清洁充电器和充电接口。

4. 将电器设备接地。

二、正确的插拔充电器电源操作方式：1. 在插拔充电器电源前，先关闭待充电的设备。

2. 使用一只干手握住插头，轻力将其插入电源插座。

3. 插拔时要保持平稳，避免摇晃或扯断插头。

4. 拔出插头时，应该使用适当的力量并直接拉动，不要歪斜或扭曲插头。

5. 每次插拔后请检查插头和插座是否松动或变形。

三、充电器使用过程中的注意事项：1. 不要超过充电器的额定输出电压和电流，以避免损坏设备。

2. 避免充电器过载，不要同时连接多个设备进行充电。

3. 使用原配充电器或可靠品牌的充电器。

4. 不要使用受损的充电器，如有破损或线缆暴露，请立即停止使用并更换。

5. 长时间不使用充电器时，应将其拔出电源插座。

四、充电器故障排除：1. 当设备无法正常充电时，先检查电源线、插头和插座是否正常。

2. 确保充电器输出连接正常，插头与充电接口接触良好。

3. 如持续出现故障，应停止使用充电器，并送至专业维修部门进行检查和修理。

五、充电器安全存放和保养：1. 将充电器存放在干燥、通风良好的地方。

2. 避免存放在高温、潮湿或封闭的环境中。

3. 定时清洁和保养充电器，确保金属接触点无尘和腐蚀。

总结：通过遵循本文档提供的充电器作业指导，可以确保充电器安全、有效地进行使用，延长其使用寿命并避免潜在的安全风险。

在任何充电器操作中，请始终保持警惕并遵循安全操作规定。

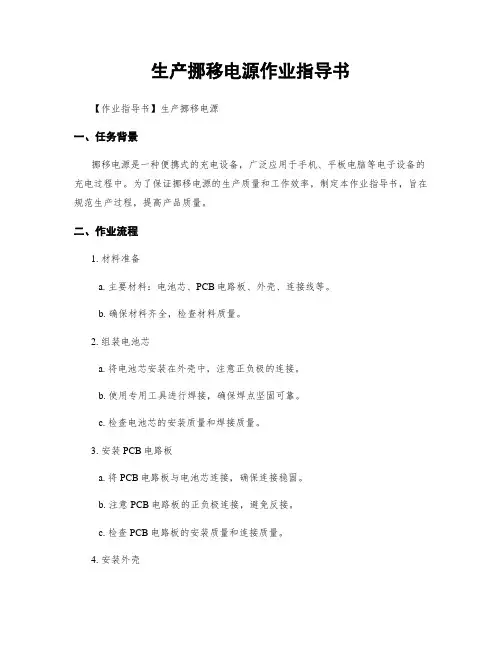

生产挪移电源作业指导书【作业指导书】生产挪移电源一、任务背景挪移电源是一种便携式的充电设备，广泛应用于手机、平板电脑等电子设备的充电过程中。

为了保证挪移电源的生产质量和工作效率，制定本作业指导书，旨在规范生产过程，提高产品质量。

二、作业流程1. 材料准备a. 主要材料：电池芯、PCB电路板、外壳、连接线等。

b. 确保材料齐全，检查材料质量。

2. 组装电池芯a. 将电池芯安装在外壳中，注意正负极的连接。

b. 使用专用工具进行焊接，确保焊点坚固可靠。

c. 检查电池芯的安装质量和焊接质量。

3. 安装PCB电路板a. 将PCB电路板与电池芯连接，确保连接稳固。

b. 注意PCB电路板的正负极连接，避免反接。

c. 检查PCB电路板的安装质量和连接质量。

4. 安装外壳a. 将外壳与电池芯、PCB电路板相连接，确保外壳完整。

b. 使用专用工具进行固定，防止外壳松动。

c. 检查外壳的安装质量和固定质量。

5. 进行功能测试a. 将已组装好的挪移电源连接至充电器进行充电。

b. 测试挪移电源的充电效果和输出功率。

c. 检查挪移电源的功能是否正常。

6. 进行外观检查a. 检查挪移电源外壳的表面是否平整、无划痕。

b. 检查外壳上的标识是否清晰、完整。

c. 检查挪移电源的整体外观质量。

7. 进行质量检验a. 抽取样品进行质量检验，包括电池芯的容量、PCB电路板的稳定性等。

b. 检查挪移电源是否符合相关标准和要求。

c. 记录检验结果并进行统计分析。

8. 进行包装和入库a. 将合格的挪移电源进行包装，包括外包装和内包装。

b. 标注产品信息，如型号、生产日期等。

c. 将包装好的挪移电源入库，确保存放安全。

三、安全注意事项1. 在操作过程中，严禁使用金属工具接触电池芯，避免短路和火灾。

2. 操作人员必须佩戴防静电手套和防静电服，确保生产过程的安全。

3. 在组装过程中，注意电池芯的正负极连接，避免反接导致的故障。

4. 使用合格的电池芯和PCB电路板，确保产品质量和安全性。
