莱芜市人民政府办公室关于印发《济青高速公路南线莱芜段两侧林带规划建设方案》的通知文章属性•【制定机关】莱芜市人民政府•【公布日期】2007.03.01•【字号】莱政办发[2007]10号•【施行日期】2007.03.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】环境保护综合规定正文莱芜市人民政府办公室关于印发《济青高速公路南线莱芜段两侧林带规划建设方案》的通知（莱政办发〔2007〕10号）各区人民政府，市政府各部门，高新区管委会，市直各企事业单位：《济青高速公路南线莱芜段两侧林带规划建设方案》已经市政府研究同意，现印发给你们，望结合实际，认真贯彻落实。
二〇〇七年三月一日济青高速公路南线莱芜段两侧林带规划建设方案济青高速公路南线莱芜段境内长度58公里，林带规划建设长度47.4公里，涉及莱城区雪野镇、口镇、张家洼办事处，高新区鹏泉办事处和钢城区辛庄镇5个镇（办事处），62个行政村。
该路段途经之处是我市生态区位最为重要，生态状况最为脆弱的地区，其绿化水平直接影响我市对外开放的形象。
为全力做好两侧林带绿化工作，特制定以下规划建设方案：一、规划原则1、坚持与公路主体工程建设同步规划、同步设计、同步施工、同步验收。
2、坚持因地制宜、适地适树、生物多样性。
3、以乔木树种为主，乔木、色叶树种和花灌木相结合，统筹规划、合理布局，营造出以周边绿化为背景，以大型林带为主体的四季常青、三季见花、景致各异、韵律节奏感突出的绿色生态景观长廊。
4、普遍绿化、突出美化，把林带绿化真正建成“生态工程、精品工程”。
5、坚持生态效益和经济效益相结合，注重经济效益，土层深厚地段以发展杨树为主。
二、规划任务及模式1、规划任务林带绿化范围为隔离网以外每侧30米，长度47.4公里，面积4672亩。
其中莱城区27.2公里，面积2665亩；钢城区11.9公里，面积1263亩；高新区8.3公里，面积744亩。
2、设计模式沿途有山场、丘陵、平地，地形复杂，结合实际地形、地势、立地条件、挖方、填方、重要节点（河流、高架桥）及群众认识度等因素，一般内侧用常绿树和花灌木混交栽植，宽度一般15－20米，形成自然组团配置标准段，每500－1000 米更换一种模式。

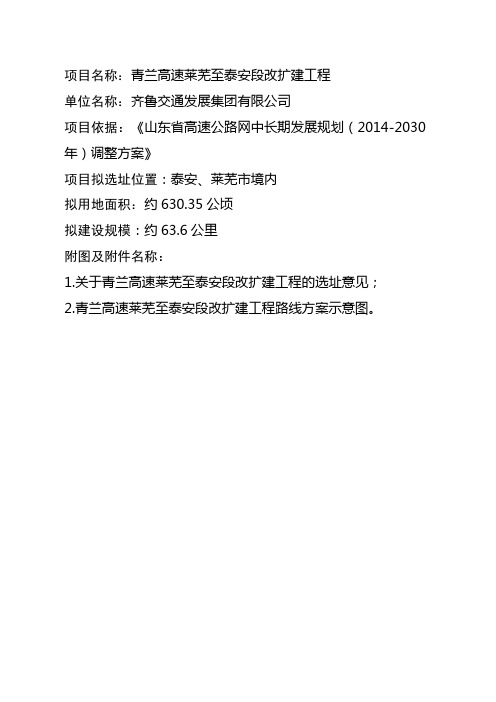

项目名称：青兰高速莱芜至泰安段改扩建工程单位名称：齐鲁交通发展集团有限公司项目依据：《山东省高速公路网中长期发展规划（2014-2030年）调整方案》项目拟选址位置：泰安、莱芜市境内拟用地面积：约630.35公顷拟建设规模：约63.6公里附图及附件名称：1.关于青兰高速莱芜至泰安段改扩建工程的选址意见；2.青兰高速莱芜至泰安段改扩建工程路线方案示意图。
附件关于青兰高速莱芜至泰安段改扩建工程的选址意见青兰高速莱芜至泰安段改扩建工程选址方案已经项目所在地市城乡规划主管部门审查，该工程符合泰安市、莱芜市城市总体规划，原则同意青兰高速莱芜至泰安段改扩建工程选址。
青兰高速莱芜至泰安段改扩建工程起自G2颜庄镇西港村南京沪高速，设颜庄枢纽与京沪高速联接后，经东红埠岭南，于吊鼓山北跨电厂铁路，经小洼子村南，设高庄东互通接莱芜南外环路，继续向西经石棚村南，于南梨沟村南设高庄西互通接规划莱城大道，继续向西经东五斗村南、石门官庄南，于王楼村北设莱芜服务区后于鲁东冶村东北进入泰安境；经泰安市角峪镇南并设角峪互通立交接S241，经刘家埠北、埠上庄南、小埠前南，于边家庄西跨越S237，经向阳庄北，与在建济泰公路及泰新高速联网后，利用泰新高速加宽改建至泰山枢纽立交。
路线全长约63.6公里，其中新建43.265公里，加宽泰新高速20.34公里。
设枢纽互通立交3座，一般互通立交4座，服务区2处，养护工区1处、应急中心1处、监控通信分中心1处，收费站4处。
建设项目及附属设施新增永久占地约479.91公顷,利用老路占地约150.44公顷。
该建设项目具体走向详见青兰高速莱芜至泰安段改扩建工程路线方案示意图。
在后续规划建设中，应落实以下要求：1.要加强与城镇总体规划的衔接，遵循集约节约用地原则，处理好与周边用地的关系。
2.要根据有关规范要求，处理好与城镇道路及各类市政管线的关系。
3.严格遵守国家有关法律法规，依法取得土地、环境、规划、施工等许可文件后方可开工建设。
目录一、编制依据 ..................................................................................... - 1 -二、工程概况 ..................................................................................... - 1 -三、施工准备情况 ............................................................................. - 2 -四、施工进度计划 ............................................................................. - 3 -五、施工主要技术方案 ..................................................................... - 4 -5.1施工工艺流程图 ...................................................................... - 4 -5.2桥面铺装施工方法 .................................................................. - 4 -六、质量控制措施 ........................................................................... - 13 -6.1制度保证措施 ........................................................................ - 13 -6.2质量控制措施 ........................................................................ - 13 -七、安全控制措施 ........................................................................... - 17 -八、环境保护措施 ........................................................................... - 21 -九、文明施工 ................................................................................... - 22 -K1+052小西港中桥桥面铺装施工方案一、编制依据1、青兰高速公路莱芜至泰安段改扩建工程招投标、合同文件。
青兰高速公路概况1、项目背景青岛至兰州线（以下称青兰高速）是国家高速公路网中一条重要的东西向横线，是山东省“五纵、四横、一环、八连”高速公路网中“横三”，也是山东半岛蓝色经济区社会发展战略布局中对外联系的中央通道。
青兰高速起自山东省青岛市，经莱芜、泰安、聊城进入河北境内，经河北邯郸、山西长治、临汾、陕西、宁夏，到达省会兰州，长约1860公里，山东境内约530公里。
目前，山东境内青兰高速青岛至莱芜段已于2007年底建成通车，技术标准为双向六车道；莱芜至泰安段、泰安至东阿界（含黄河大桥）段正在进行前期工作；拟建项目东接泰安至东阿界（含黄河大桥）段，西承河北省在建的大名至邯郸高速公路，是青兰高速山东境内的组成部分。
本项目的实施，对早日贯通山东全境青兰高速，疏导过境和区域交通，加快山东中西部的发展，拓展山东沿海港口经济腹地，构建国家高速公路网及山东省高速公路公路网，完善全省乃至全国的骨架路网结构布局，发挥路网的整体效益等具有重要意义。
2、建设必要性1.是完善国家高速公路网规划布局，适应社会经济现代化建设的需要2.是促进山东省高速公路网形成，完善区域路网结构，发挥路网整体效益的需要3.是增强中原经济区间联系，促进其快速发展的需要4.是增强山东省蓝色经济区辐射带动作用的需要5.是适应远景交通量增长，为车辆提供良好运行环境的需要6.是促进区域旅游资源开发和旅游业发展的需要3、交通量预测本项目主线通车第一年（2017年）平均汽车交通量为14479/日、2036年为55823辆/日、2041年为64225辆/日，使用期内交通量增长率为6.4%；聊城连接线2017年汽车交通量为13392辆/日，2036年为26557辆/日、2041年为28893辆/日，预测期内平均增长3.3%。
4、技术标准1.主线采用交通运输部现行《公路工程技术标准》（JTGB01-2003）规定的高速公路标准建设，设计速度为120公里/小时，双向六车道，路基宽度34.5米；路基设计洪水频率为1/100；桥涵设计汽车荷载等级为公路-I级；桥涵设计洪水频率为：特大桥1/300，大、中、小桥及涵洞1/100；地震动峰值加速度东阿至于集段为0.10g，于集至聊城（鲁冀界）段为0.15g，地震基本烈度为7度；跨越小运河、徒骇河、京杭运河通航等级为三级；交通工程及沿线设施等级A级。

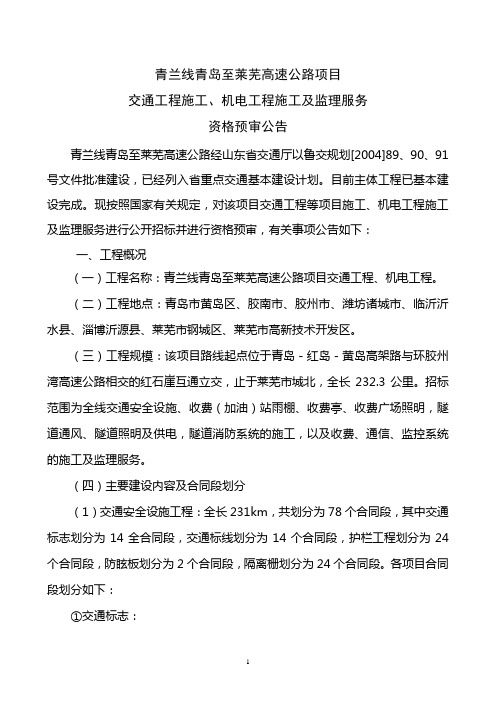

青兰线青岛至莱芜高速公路项目交通工程施工、机电工程施工及监理服务资格预审公告青兰线青岛至莱芜高速公路经山东省交通厅以鲁交规划[2004]89、90、91号文件批准建设，已经列入省重点交通基本建设计划。
