东莞东海龙环保科技有限公司文件编号ESD-WI-PD-029版 本防静电手环测试指导书页 次 1/一、目的：规定防静电设施的合理使用与维护，确保防静电措施的有效实施。

二、使用范围：本规定适应于公司使用静电手环工位。

3、职责和权限1、生产部负责本部门使用静电手环工位的测试、记录；2、品质部IQC 负责测试来料检验工位的静电手环3、品质部IPQC 负责生产线静电手环测试的抽查4、工程部负责测试维修岗位的静电手环三、作业程序1、测试时间：使用静电手环工位每天(早/中/晚)上班前检测一次。

2、测试方法与步骤2.1首先检查静电测试仪是否装好电池，再将接地连接线一端插入测试仪接线插孔内，另一端夹在静电接地线露铜部位上，确认接地良好后开始检测（图一）。

2.2被测人将静电手环戴在手腕处，不能松，静电手环金属部分应贴紧手腕皮肤（具体戴在左、右手根据操作需要决定），将另一端接地夹夹在静电接地线露铜部位，并确认接触良好（图二）。

2.3. 被测人将戴好静电手环的手指按压测试仪金属部位（图三）。

如有报警峰鸣声且绿灯亮（GOOD ）证明接地良好，静电手环可正常使用；如：左边红灯（LOW ）亮表示连接线不通，表示腕带线电阻小于800KΩ静电测试仪及被测人的静电手环是否连接和接地良好后；右边红灯亮（HIGH ）表示静电偏高，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出防静电电阻规定的1M-10M的范围，有可能是静电手环失效或损坏，应予以更换或维修（如有怀疑可检查静电手环是否已戴好或接地是否良好再测出现异常时，必须排除异常重新测试，（图四）OK后使用。

四、测试记录4.1.各部门分别指定专人测试，并将测试结果如实记录在《静电环测试记录表》中(图五)4.2.工位名称按标准作业指导书所编工艺顺序从前到后排列的‘工位名称’填写（没有作业指导书的工位按岗位名称填写）批准审核制订东莞东海龙环保科技有限公司文件编号ESD-WI-PD-029版 本防静电手环测试指导书页次 2/24.3.检查结果正常用“√”表示、检查结果不正常用“×”表示、更换静电手环“O”表示。

防静电手腕带的使用方法
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请
详细阅读内容。

防静电手腕带是一种防静电用品，可以和防静电服、防静电手套、防静电鞋等配合使用，将防护效果提高到更大。

防静电手腕带通过一根接地线将电荷快速释放到地下，从而保护仪器和人体安全。

下面来看看它的使用。

手腕带
防静电手腕带的使用
1、防静电手腕带不锈钢壳应或在左手腕内侧，左手配戴主要是因右手活动较多,手腕内侧接触电阻最小。

2、手腕带要与皮肤紧密接触，不得松驰，
不得隔以衣物。

3、建议使用防静电接地装置，手腕带接地线插入接地装置插孔。

如果需要用鳄鱼夹接地，应用鳄鱼夹根部夹持静电地线裸露部份，而不应使用前端齿部夹持。

4、防静电手腕带每次进入车间测试一次并记录，松紧以通过测试为准，不合格的应立即调整或更换。

5、对人体手腕带接地系统实时监测，可保障防静电工作区接地系统正常使用。

推荐使用防静电手腕带报警器。

这里填写您的企业名字
Name of an enterprise。

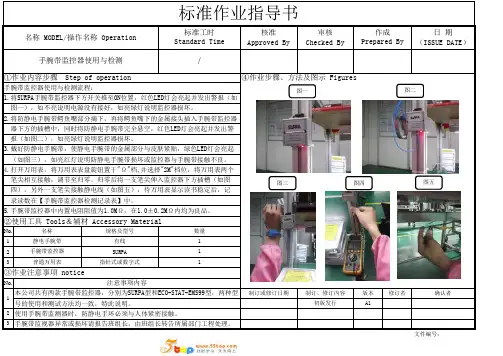

核准Approved By 审核Checked By 日 期（ISSUE DATE）No.规格及型号1有线2SURPA 3指针式或数字式No.制订或修订日期制订、修订內容版本修订者确认者初版发行A123④作业步骤、方法及图示 Figures 标准工时Standard Time 作成Prepared By 标准作业指导书名称 MODEL/操作名称 Operation/手腕带监控器使用与检测手腕带监控器使用与检测流程：3.戴好防静电手腕带，使静电手腕带的金属部分与皮肤紧贴，绿色LED灯会亮起 （如图三），如亮红灯说明防静电手腕带损坏或监控器与手腕带接触不良。

4.打开万用表，将万用表表盘旋钮置于"Ω"档,并选择"2M"档位，将万用表两个1.将SURPA手腕带监控器下方开关推至ON位置，红色LED灯会亮起并发出警报（如①作业内容步骤 Step of operation号的使用和测试方法均一致，特此说明。

1 笔尖相互接触，调节至归零。

归零后将一支笔尖伸入监控器下方插槽（如图图一），如不亮说明电源没有接好，如亮绿灯说明监控器损坏。

2.将防静电手腕带鳄鱼嘴部分摘下，再将鳄鱼嘴下的金属接头插入手腕带监控器 器下方的插槽中，同时将防静电手腕带完全悬空，红色LED灯会亮起并发出警 报（如图二），如亮绿灯说明监控器损坏。

③作业注意事項 notice名称 四），另外一支笔尖接触静电线（如图五），待万用表显示读书稳定后，记②使用工具 Tools＆辅材 Accessory Material注意事项内容本公司共有两款手腕带监控器，分别为SURPA型和ECO-STAT-EMS99型，两种型使用手腕带监测器时，防静电手环必须与人体紧密接触。

录读数在【手腕带监控器检测记录表】中。

1手腕带监视器异常或损坏请报告班组长，由班组长转告所属部门工程处理。

静电手腕带15.手腕带监控器中内置电阻阻值为1.0M Ω，在1.0±0.2M Ω内均为良品。

防静电手腕带的使用方法正式版1.准备工作：a.确保工作区域无明火等火源，避免发生意外事故。

b.将工作区域的地面清洁干燥，以确保良好的接地。

c.手腕带和连接线应处于完好无损的状态，无裂纹或松动。

d.确保连接线与接地线正确连接。

2.断开电源：a.在开始使用手腕带之前，必须先关闭所有电源开关，并将插头从插座上拔出，确保电源完全断开。

b.当工作环境中有电源设备时，务必先关闭电源，并等待至少5分钟让静电放电完全。

3.佩戴手腕带：a.将手腕带的金属接触片贴紧皮肤，通常应佩戴在非主导手腕上。

b.调整手腕带的紧度，以确保它贴合皮肤但不会过紧，以免影响血液循环。

4.连接接地线：a.将连接线的插头插入工作台或接地插座的防静电接地孔中，确保插头与插座贴合紧密，连接安全可靠。

b.检查连接线与接地线是否正确连接，确保防静电系统的完整性。

5.校验防静电手腕带：a.使用静电测试仪来检测手腕带的有效性。

将测试仪的探头连接到手腕带的金属接触片上，确保测试仪显示安全范围内的数值。

b.若测试仪显示数值超过安全范围，则手腕带可能存在问题，应先进行修理或更换。

6.执行工作：a.在戴着手腕带的情况下，进行与电子设备或静电敏感器材有关的工作，如装配电子元件、维修电路板等。

b.在工作过程中，尽量避免手腕带与地面或金属物体接触以免损坏手腕带。

7.结束工作：a.在工作结束后，将连接线与接地插座断开，然后轻轻取下手腕带。

b.如果需要继续进行防静电工作，应及时清洁和检查手腕带，确保其正常使用。

在使用防静电手腕带时，还需要注意以下几点：-防静电手腕带是一次性的，应当定期更换，通常建议每6个月更换一次。

-使用防静电手腕带时，应避免穿着静电带电的衣物或鞋子，以免阻碍静电的释放。

-在使用防静电手腕带期间，不要触摸任何可以导电的材料，避免产生导电通路，导致静电放电。

-防静电手腕带只能用于防止人体静电积累，并不能防止外部静电对人体的伤害，所以在需要防止外部静电的环境中，还需要采取其他防护措施。

防静电手环管理规定防静电手环是一种用于防止静电积累和保护电子设备的重要工具。

为了确保防静电手环的有效使用和管理，制定相关管理规定是必不可少的。

以下是防静电手环管理规定的内容和要求。

一、规定目的防静电手环管理规定的目的在于确保工作环境的静电控制，保障电子设备的正常运行，提高工作效率，减少因静电问题而造成的损失。

二、适用范围本管理规定适用于所有需要接触电子设备或从事与电子设备相关工作的人员。

三、规定要求1.佩戴要求所有从事与电子设备相关工作的人员必须佩戴防静电手环，并保持手环与身体接触的良好状态。

手环应紧贴皮肤，不能过松或过紧，以确保静电能够有效地通过手环排放到接地装置。

2.使用要求（1）防静电手环应当与专用接地线相连接，接地线长度应足够长，以便于移动工作区域。

工作人员在工作期间不得随意拔出或改变接地线的连接，以免引起静电积累。

（2）工作人员每天上岗前应检查防静电手环和接地线是否正常运作，如发现异常应及时更换或修复。

（3）严禁将防静电手环戴在金属手腕上，以免干扰接地效果。

（4）在工作中，工作人员应避免触摸容易积累静电的物品，如塑料袋、气球、塑料容器等。

3.保养要求（1）防静电手环应定期清洁，保持手环表面的导电性能。

使用软布蘸取清洁液擦拭手环，并确保手环表面干燥。

（2）定期检查手环的导电性能，如发现损坏或失效应立即更换。

4.培训要求（1）对所有需要接触电子设备或从事与电子设备相关工作的人员，应进行防静电手环的正确佩戴和使用培训，确保其了解相关规定和操作要求。

（2）工作人员应定期进行防静电知识培训，提高他们对静电控制的认识和技能。

5.违规处理对于违反防静电手环管理规定的人员，将按照公司相关规定进行处理。

违规行为包括但不限于不佩戴防静电手环、随意拔出接地线、未按要求进行培训等，处理方式可根据违规情节轻重包括口头警告、扣发奖金、罚款、记过等。

四、附则本管理规定将根据工作环境的实际情况进行修订和完善，并由相关部门负责监督执行。

防静电手环管理规定一、引言静电是现代电子设备生产和维修过程中常见的问题之一，由于静电的存在会对电子元器件造成严重损害，因此需要建立有效的防静电措施。

本文旨在制定防静电手环管理规定，以确保在电子设备操作和维修过程中的静电控制。

二、适用范围本管理规定适用于所有从事电子设备生产、操作、维修等相关工作的人员。

三、防静电手环的选用1. 防静电手环的选择应符合以下要求：a) 导电材质：防静电手环应由导电材质制成，能够有效导入人体静电。

b) 舒适度：防静电手环应具有良好的舒适性, 方便佩戴长时间并不引起不适感。

c) 耐磨性：防静电手环应具有耐磨性，保证使用寿命的长久性。

d) 可调节性：防静电手环应具有可调节的尺寸，以适应不同手腕大小的人员。

2. 防静电手环的保养：a) 定期检查：防静电手环应定期检查，确保其导电性能正常。

b) 清洗与消毒：防静电手环应定期清洗和消毒，以保持卫生。

四、防静电手环佩戴规定1. 佩戴时间：所有从事电子设备操作、维修等相关工作的人员，应在进入工作现场前佩戴防静电手环，并在工作完毕后脱下。

2. 佩戴方法：正确佩戴防静电手环是保证其使用效果的基础。

佩戴时，应确保与皮肤直接接触，并紧贴手腕，确保良好的导电性能。

3. 替换与维修：防静电手环的替换与维修应在佩戴者退休、损坏或失效时进行。

五、防静电手环的存放与管理1. 存放要求：防静电手环应专门存放于指定的防静电设施内，避免与非防静电物品接触。

存放区域应干燥、通风，并远离强磁场、静电产生源等可能影响其导电性能的因素。

2. 管理责任：相关部门或人员应对防静电手环进行定期检查、清洗、消毒和维护。

3. 责任追究：对于丢失、损坏防静电手环造成的损失，相关人员应负相应的责任。

六、培训与宣传1. 培训内容：所有从事电子设备操作、维修等相关工作的人员，应接受防静电手环的佩戴和管理培训，以提高他们对防静电工作的认识和操作技能。

2. 宣传策略：公司应定期组织开展相关宣传活动，提高员工对防静电手环管理重要性的认识和理解，增强他们的主动防护意识。

一、目的：指导防静电手环使用者正确使用和防静电手环测试好环。

二、使用范围：公司内部使用防静电手环的人员。

三、工具/设备：静电手环测试仪四、操作步骤：1、防静电手环的佩戴：1.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的；1.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示：错误的佩戴正确的佩戴1.3 防静电手环佩戴完毕后，将连接线的鳄鱼夹夹到大地地线上，如下图所示：错误的接地方式正确的接地方式2、防静电手环的测试：2.1先用手触摸静电盒消除人体静电，如图所示：2.2 将手离开静电盒，把手环夹在静电盒上于静电地线连接，再右手按下防静电手环的测试仪如图所示：2.3将腕带扎紧手腕，手按测试仪金属触摸板，此时测试仪相应指示灯亮会亮起，测试判断方法如下：A、如果绿色“GOOD”灯亮，并伴有蜂鸣器的鸣叫，表示腕带接地系统良好；B、如果红色“LOW”灯亮，表示腕带线电阻小于800KΩ，对人体安全会产生较大影响，应立即停止使用；C、如果红色“HIGH”灯亮，检查手腕带是否扎紧，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出了本公司防静电电阻规定的1M-10M的范围，应停止使用；2.4测试完毕后，如测试合格，在《防静电手环测试记录表》上记录，如测试发现异常，应第一时报告上级。

五、注意事项：1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；2、当发现测试仪不能使用，应第一时间通知上级领导解决；3、静电测试仪每年必须校验一次。

名 称：
测试方法：无GOOD/好（绿色）
800KΩ≤R ＜≤9MΩ2）如果红色“LOW/低”灯亮起，须检查腕带接地线电阻，因为可能低于800KΩ，对人体有所影响。

3）如果红色“HIGH/高”灯亮起，须检查腕带是否扎紧手腕，并检查腕带接地线电阻，确保腕带未松脱测试仪接地线。

1、将一枚9V 干电池，置入测试仪背面之干电池槽内。

HIGH/高（红色）R ＞9MΩ无注意：使用约50，000次后，如果不发声，但绿色“好”灯仍亮起，要替换干电池。

LOW/低（红色）
R ＜800KΩ2、将接地线插头插入测试仪上端的接地线插座内。

3、将腕带扎紧手腕。

4、接地线连接腕带。

有静电手环测试仪（SYSTEM TESTER ）标准依据指示
声响5、手按测试仪板座（如图所示）
1）如果绿色“GOOD/好”灯亮起，表示接地系统良好。

防静电手腕带测试仪使用方法及判定。

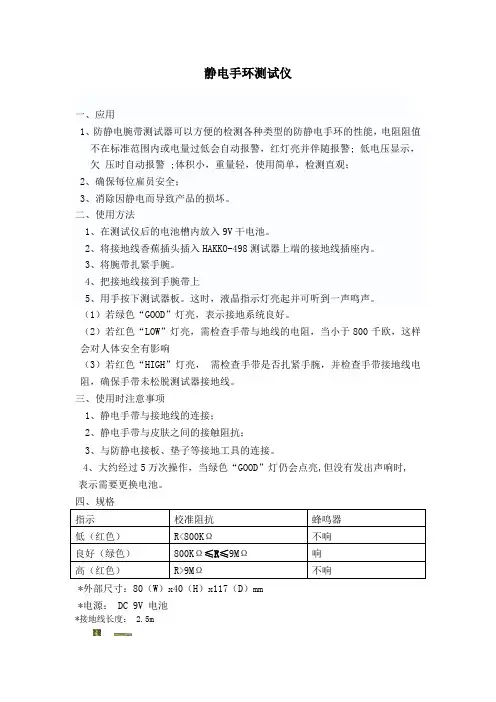

静电手环测试仪
一、应用
1、防静电腕带测试器可以方便的检测各种类型的防静电手环的性能，电阻阻值
不在标准范围内或电量过低会自动报警，红灯亮并伴随报警; 低电压显示，欠压时自动报警 ;体积小，重量轻，使用简单，检测直观；
2、确保每位雇员安全；
3、消除因静电而导致产品的损坏。

二、使用方法
1、在测试仪后的电池槽内放入9V干电池。

2、将接地线香蕉插头插入HAKKO-498测试器上端的接地线插座内。

3、将腕带扎紧手腕。

4、把接地线接到手腕带上
5、用手按下测试器板。

这时，液晶指示灯亮起并可听到一声鸣声。

（1）若绿色“GOOD”灯亮，表示接地系统良好。

（2）若红色“LOW”灯亮，需检查手带与地线的电阻，当小于800千欧，这样会对人体安全有影响
（3）若红色“HIGH”灯亮，需检查手带是否扎紧手腕，并检查手带接地线电阻，确保手带未松脱测试器接地线。

三、使用时注意事项
1、静电手带与接地线的连接；
2、静电手带与皮肤之间的接触阻抗；
3、与防静电接板、垫子等接地工具的连接。

4、大约经过5万次操作，当绿色“GOOD”灯仍会点亮,但没有发出声响时, 表示需要更换电池。

指示校准阻抗蜂鸣器
低（红色）R<800KΩ不响
良好（绿色）800KΩ≤R≤9MΩ响
高（红色）R>9MΩ不响
*外部尺寸：80（W）x40（H）x117（D）mm
*电源： DC 9V 电池
*接地线长度： 2.5m。

防静电手环管理规定防静电手环是一种用于防止静电的设备，常用于电子工业、医疗领域和实验室环境中。

为了确保防静电手环的有效使用，许多组织和机构都制定了管理规定。

以下是一些常见的防静电手环管理规定。

1.佩戴要求：根据规定，所有在静电敏感环境工作的员工都应佩戴防静电手环。

手环应紧密贴合手腕，并与皮肤接触良好。

同时，手环应经常更换，以确保其良好的导电性能。

2.手环类型：根据工作环境和需求的不同，防静电手环可分为不同类型。

常见的类型包括单人手环和多人手环。

单人手环是专为单个使用者设计的，适用于个人工作站。

多人手环设计用于多人同时使用，在实验室或制造工厂等环境中广泛使用。

根据不同类型的手环，管理规定可能有所不同。

3.维护和测试：防静电手环需要定期维护和测试，以确保其正常工作。

规定中通常会规定定期检查手环的电阻值，以确保其符合标准要求。

如果电阻值超过规定范围，手环可能需要更换或修理。

4.使用限制：规定中可能会有关于使用防静电手环的限制。

例如，禁止携带金属饰品或手表等可能影响手环导电性能的物品。

此外，规定还可能强调禁止手环与静电敏感器件直接接触，以避免可能的电气损坏。

5.记录和培训：为确保防静电手环管理的有效性，一些组织可能要求员工进行培训，并保留相关记录。

培训内容通常包括正确使用手环的方法、手环维护和测试的流程以及使用限制等。

深入分析：防静电手环是防止静电积聚和释放的一种有效装置。

在静电敏感环境中，静电可能对电子设备、元件和敏感仪器带来严重的影响。

静电放电可能导致设备故障、损坏或数据丢失。

因此，使用防静电手环是非常重要的。

防静电手环管理规定是确保员工在工作中正确使用、维护和测试防静电手环的一种手段。

通过佩戴防静电手环，可以将身体上的静电导入地面，避免静电放电对设备和器件的损害。

为了确保管理规定的有效性，员工必须接受培训，了解正确佩戴和使用防静电手环的方法。

防静电手环的维护和测试也是至关重要的。

定期测试手环的电阻值可以确保其导电性能符合要求。

图1
将防静电腕带接地金属夹子
夹在防静电接地线的裸铜线
处防静电腕带戴于手腕处，其腕带要束
紧，使皮肤与腕带内金属表面良好接
触
文件编号：PE（S）：2008013D 版本号：A
典型工艺
文件编号：PE （S ）： 2008013D 版本号：A
如因皮肤干燥引起佩戴防静电腕带测试不合格，可使用防静电润手油。

防静电腕带测试仪的接地夹子，夹到防静电地线裸铜上 佩戴好防静电腕带的人员依次用手按住防静电腕带测试仪上面的金属测试极2-4秒钟，防静电腕带测试仪“ＧＯＯＤ”绿灯亮为合格，若：“ＬＯＷ”或“ＨＩＧＨ”红灯亮为不合格 图2
典型工艺
文件编号：PE（S）：2008013D 版本号：A
图3 红灯为不合格，需及时报告给各自部门的工艺、
、在检测防静电腕带时，特别是在冬季天气干燥情况下，因个别员工皮肤过于干燥佩戴
防静电腕带经测试经常不合格，该员工需要调到其它防静电要求不高的工位工作。

审核：拟制：2008-9-1。

防静电手腕带测试仪操作说明：1 在背面电池盒内插入9V电池。

2 在顶部地线插孔插入地线插头。

3 把手腕带稳固的系在你的手腕上。

4 把手腕带和地线连接。

5 把带有手腕带的手轻放在测试仪前面的铁片上，这个时候，有三种情况：1）如果绿“GOOD”灯亮并且听得到发信号的声音，表明系统安全而且手腕带情况正常。

2）如果红“LOW”灯亮，必须检查手腕带地线电阻，如果电阻低于800KΩ，这种特殊情形可能与身体的接触点有关。

3）如果红“HIGH”灯亮，首先检查手腕带证实稳固的连接在手腕上。

然后，检查手腕带地线电阻，如果电阻高于9MΩ反作用力将使得测试不成功。

范围：LOW（红灯）R＜800KΩGOOD（绿灯）800KΩ≤R≤9MΩHIGH（红灯）R＞9MΩ电池：9V注：电阻电差适合下限：800kΩ+10%0%电阻电差适合上限：9MΩ+10%0%警告：多次测试操作后，如果不再听得见信号声音，但绿灯“GOOD”灯仍亮，必须换掉电池。

防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪（以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。

具体方法是：戴好防静电腕带，把腕带上的香蕉插头插入测孔中，然后手按压金属帽，内部开启，工作电源接通；同时，人体接触金属帽，金属帽及接地形成检测回路。

若把人体电阻、接触电阻及腕带内部电阻之和设为R的话，其技术指标为：R＜800kΩ，Low灯亮；800kΩ≤R≤9MΩ，Good灯亮；R＞9MΩ，High灯亮。

准确度为±10%。

2原理测试仪（以下以498型号为例)电路图如下：若：R＜800kΩ，则IC1A：V2＜V3→V1=“1”电平，即IC10：V13＞V12→V14 =“0”电平，于是：低电阻指示红灯“Low”亮，此时IC1B：V5＜V6→V7=“1”电平，“High”灯灭，同时IC1C：V10＜V9→V8=“l”电平，“Good”灯灭，且无呜叫。
