给水排水工程ppt课件

用途
消防给水系统主要用于扑灭火灾，保障人员生命安全和财产安全。
建筑热水供应系统
分类
建筑热水供应系统可分为集中式热水供应系统和分散式热水供应系统。
组成
集中式热水供应系统主要由热源、加热器、储水箱、热水管网等组成；分散式热水供应系统主要由快速热水器或储水式电热水器等组成。
供水方式
根据用户需求，热水供应系统可采用全日制供应、定时供应或按需供应等方式。
大型城市排水工程案例
案例名称
01
上海市合流污水治理工程
案例介绍
02
上海市为了解决城市内涝和水环境污染问题，实施了一项合流
污水治理工程，包括建设污水处理厂和排水管网。
案例分析
03
该工程通过科学规划和合理设计，实现了雨污分流和污水全处
理，有效改善了城市水环境和居民生活质量。
建筑给水排水工程案例
01
案例名称
建筑给水系统
分类
根据水源的不同，建筑给水系统可分为市政给水系统和自备水源给水系统。
组成
建筑给水系统主要由引入管、水表、给水管道、配水装置和用水设备等组成。
供水方式
根据建筑高度和用水要求，给水系统可分为直接给水、增压给水、分区给水和分质给水等方式。
建筑排水系统
分类
建筑排水系统可分为生活排水系统、工业废水排水系统和雨水排水系统。
雨水排放与利用
雨水排放
雨水排放应遵循城市排水规划，确保雨水能够及时排出，防止城市内涝。
雨水利用
雨水利用包括雨水收集、储存和回用，可用于绿化灌溉、冲厕等，有助于节约水资源。
排水系统的规划与设计
规划原则
排水体制
排水系统规划应遵循整体性、协调性和可持续性原则，确保排水系统的正常运行。

排水工程ppt课件教学教程

二、排水工程的概念与内容
排水工程的概念：
——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施
本课程内容
排水工程的内容：
一是污水的收集、输送部分——排水管网
二是污水的处理、利用部分——污水处理
三、排水工程的作用
——保护环境免受污染，使城市免受污水之害和洪水之灾
——促进工农业生产，保证城市可持续性发展 ——保护人民的身体健康与正常生活
手盆、便器、水封管、立管、出户管．．．
五、排水系统的组成部分（续1）
工业废水排水系统的
废水处理站
污水泵站或压力管道
五、排水系统的组成部分（续2）
雨水排水系统的组成部分
雨水收集系统与设备
街坊或厂区雨水管道系统
雨水泵站
街道雨水管道系统
排洪沟
出水口
工业企业排出的废水应采取的措施
•改革生产工艺，进行技术革新，力求把有害物质消除在生产过程之中，做到不排或少排废水 •尽量采用循环或重复利用系统，以减小废水排放量 •回收废水中的有用物质，节省能源、创造财富 •尽量以废治废
七、工业企业排水系统与城市排水系统的关系(续1）
工业废水排入城市排水系统应考虑的问题
排水系统体制的概念：
——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
排水系统体制的分类：
合流制：直排式、完全截流式和部分截流式三种
分流制：完全分流制和非完全分流制
四、排水系统的体制（续3）
合流制和分流制的比较：
•尽量考虑直接将工业废水排入城市排水系统，在污水处理厂统一进行处理

建筑给水排水工程全套ppt课件

03
特点
自动喷水灭火系统具有自动探测火灾、自动报警和自动喷水的功能，灭
火效率高、反应速度快，能够有效降低火灾损失。同时，该系统还具有
结构简单、维护方便等优点。
06
建筑给水排水工程施工图识读
施工图纸组成和内容介绍
施工图纸的组成
封面、目录、设计说明、图例、平面图、系统图、详图等。
内容介绍
包括工程概况、设计范围、给水排水系统说明、主要设备材料表、施工安装要求等。
法兰连接、焊接等
水泵、水箱等附属设备选型及安装
水泵选型
根据设计流量和扬程选择合适的水泵型号和数量，并考虑备用泵的设置
水箱选型
根据设计水量和水压要求选择合适的水箱容积和材质，并考虑水箱的安装位置和连接方式
其他附属设备
包括阀门、止回阀、减压阀、水表等，根据设计要求选择合适的型号和规格，并正确安装和使用
常用图例、符号识别方法
常用图例
水嘴、阀门、管道、卫生器具等。
符号识别方法
掌握各种管道、阀门、设备的图形符号和文字标注，理解其代表的含义和作用。
平面图、系统图识读技巧
要点一
平面图识读技巧
了解平面图的比例和方位，识别管道走向和布局，查看管道规格和连接方式，注意管道附件和设备的配置情况。
要点二
系统图识读技巧
污水处理方法及设备选型
污水处理方法
物理法、化学法、生物法等，根据污水水质、水量和处理要求选择。
污水处理设备选型
格栅、沉砂池、初沉池、曝气池、二沉池等，根据处理工艺和规模选择适当的设备类型和规格。同时要考虑设备的性能、效率、能耗、维护等因素。
04
热水供应系统设计
热水供应系统组成与分类

《给排水工程》PPT课件

编辑ppt
11
一、水质标准
❖ 1、生活用水。生活用水应该符合生活饮用水的卫生标推，我国1976年公布的水质标准如下表所示。
❖ 由表可以看出，水质项目中包括：感官性标准1-4项；化学标准5—12项；毒理学标准为 13—20项和生物学标准21—23项。如水质达到表列标准。即满足生活饮用水的卫生标难。
❖ 5、输配：原水经沉淀澄清、过滤、消毒后，水质可满足用水要求。最后将清水贮存于清水池中，再由二级泵站抽送到输配水管中，供用户使用。
编辑ppt
20
三、配水工程
❖ 任务：将净化后符合水质要求的清水，输引配送到用水区，供用户使用。
❖ 结构：由二级泵站、输水管道、配水管网、水塔等几部分组成。
给排水工程
编辑ppt
1
第一章城市供水系统
❖ 第一节取水工程
❖ 组成结构：水源、取水构筑物及一级泵站等部分
编辑ppt
2
一、水源
❖ 两类：
❖ 1、地面水。如江、河、湖、泊、水库及海洋等。
特点：易受污染染，一般水量较大，但一般水质
较差，不能直接使用，必须进行适当净化来改善水质。
❖ 2、地下水。如并、泉等。特点：地下水埋藏于地
编辑ppt
12
编辑ppt
13
编辑ppt
14
❖ 2、工业用水。应按生产工艺要求确定，即使同一类用水，其水质要求亦有差别，具体要求由生产工艺提供。
编辑ppt
15
二、净水方法
❖ —般地面水净水厂的净水工艺流程如所
示。
4
5
1
3
2
编辑ppt
16
❖ 1、由一级泵站送来原水，水中含有悬游物、胶体物等杂质，需加入明矾或硫酸亚铁等混凝剂，经过充分混合，产生凝聚作用，并与水中杂物形成绒毛状絮体，然后流人沉淀池。水流速降低，絮休沉淀，除去水中杂质，使水澄清。沉淀池有水平流行的平流式沉淀池，也有斜管、斜板式沉淀池，后者由于增大沉淀面积，因而沉淀效率提高很多。

给水排水工程PPT课件

并联供水串联供水减压水箱供水减压阀供水无水箱供水
h
44
h
45
h
46
h
47
给水管道的布置和敷设
• 引入管和水表结点
配水平衡和供水可靠考虑：
从建筑物用水量最大处引入
在建筑物中部引入
引入管一般设置一条，当建筑物不允许间断供水或室
内消火栓总数在10个以上时，需要设置两条，并应由
城市环形管网的不同侧引入
给水排水工程
柯华
第一部分：室外给水排水工程
h
2
室外给水排水工程的主要任
务
• 根据城市规划、自然条件及用水要求等主要因素，进行综合考虑，确定出安全可靠、经济合理的给排水系统，完成从城市的供水到排水及对污水处理的全过程。
h
3
室外给水排水工程的基本内容和流程
基本内容，图1：给水排水工程系统图
h
4
1—取水构筑物；2—一级泵站；3—净水厂；4—清水贮水池；5—水厂平面图：来自h13h
14
输配水工程：
输水管
输送用水到城市配水管网的输水总管，不负担配水任务，要求简短、安全，一般铺设为两条，最好沿道路敷设，少占或不占农田并尽量避开工程艰巨地段，以减小工程投资，增加安全性，也便于维护管理工作。
h
15
输配水工程：
配水管网
直接供水给用户的管道，在管线布置规划时，应根据用水区的建筑规划、地形及用户的分布情况，将管线布满用水区，以利使用。配水管网管线很长，又是压力管，它是全系统中投资最大的部分。布线时应使供水干管通向用水量较大区域，力求简短，可减少管材、节省能量和便于施工与维护管理。
h
11
净水工程：
净水方法

排水工程ppt

设计阶段
组织施工阶段
竣工验收交付使用
论证项目技术经济可行性
确定基建项目编制设计文件
设计图纸与概预算
项目实施
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
年VIP
月VIP
连续包月VIP
VIP专享文档下载特权
享受60次VIP专享文档下载特权，一次发放，全年内有效。
VIP专享文档下载特权自VIP生效起每月发放一次，每次发放的特权有效期为1个月，发放数量由您购买的VIP类型决定。
废水的综合治理
——指对废水进行统一规划，多重治理。其主要内容有：
减少和控制废水及污染物的排放量城市规划与生产布局合理化充分利用水体、土壤的环境容量发展经济、节能的水处理技术。废水中有用物质的回收及综合利用发展区域性废水及水污染整治系统
九、排水系统的设计程序
基本建设程序：
可行性研究阶段
计划任务书阶段
四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变了原来的化学成分和物理性质的水，叫污水。
生活污水
按
城市污水
来源
工业废水
分降水（降雨和降雪）
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体二是灌溉农田
自然复用三是重复使用间接复用
直接复用
四、排水系统的体制（续2）
维护管理：合流制污水厂维护管理复杂。晴天时合流制管道内易于沉淀，在雨天时沉淀物易被雨水冲走，减小了合流制管道的维护管理费。

建筑给水排水工程全套课件ppt

二、气压给水设备
调节和贮存水量并保持所需的压力。
§1-8 建筑给水管道的设计流量
一、按卫生器具同时作用系数确定设计秒流量
qq n0*q
1、管网中某管段的输配量为：（L/S） n0：室内某段及其以后管段的某一种卫生器具数； q：该种器具的额定流量（L/S）修正系数： A：不同类型卫生器具同时作用百分数b1； B：同类型卫生器具同时作用百分数b2； C：考虑卫生器具配水龙头出流特性影响的流量降低百分数Cg。则上式为：
目录
第一章建筑给水系统第二章建筑消防给水系统第三章建筑排水系统第四章建筑中水
第一章建筑给水系统
§1-1 建筑内部给水系统的组成和分类 §1-2 建筑内部的给水方式 §1-3 高层建筑给水系统 §1-4 管材、附件和水表 §1-5 建筑给水管道布置和敷设 §1-6 建筑给水设备——水泵、贮水池及吸水井 §1-7 建筑给水设备——水箱和气压给水设备 §1-8 建筑给水管道的设计流量 §1-9 建筑给水系统水力计算
H2：最不利配水点。Kpa H3：水表水头损失。Kpa H0：资用水头，即引入管连接室外管网的最小压力——不得小于100 Kpa。 Z1：水泵吸水几何高度。（贮水池最低水位标高） Z2：最不利标高。Kpa
3、水泵类型选择
1）优先选择离心式水泵； 2）根据建筑内用水量的大小和变化情况及水压，选择水泵台数、型号； 3）水泵变速运行。
式：Zx；高位水箱最低水位的标高；m Zb：最不利配水点或消火栓的标高；m Hc：最不利配水点或消火栓的流出水头；KPa Hs：水箱出口至最不利配水点或消火栓的管道总水头损失。Kpa
（四）水箱容积计算
1、单设水箱的容积
Vs Q1*t1
式：：由水箱供水的最大连续平均小时用水量；m3/h t1：由水箱供水的最大连续出水小时数；h Vs；水箱的调节容积。m3

给排水工程讲解PPT

城市给水系统示意图—地面水源
（一）、远离水源的城市给水系统的组成部分
取水工程
输水工程
水处理工程
配水管网工程
（二）、靠近水源的城市给水系统的组成部分
取水工程
水处理工程
配水管网工程
城市给水系统示意图—地下水源
城市给水－系统分类1
城市给水系统分类方式多种多样，简单的可以按以下三种方式分类:
根据水源性质分类
√
√
√
暗装
√
建筑给水－给水管网的布置与敷设
给水管网布置的基本要求： 1.要确保供水安全和良好的水力条件，力求经济合理。管道尽可能与墙、梁、柱平行，呈直线走向，宜采用枝状布置力求管线简短，以减小工程量，降低造价。 2.管道不受损坏。给水埋地管应避免布置在可能受重物压坏处，如穿过生产设备基础、伸缩缝、沉降缝等处。如遇特殊情况必须穿越时，应采取保护措施。 3.不影响生产安全和建筑物的使用。 4.利于安装、维修。管道周围应留有一定的空间，给水管道与其他管道和建筑结构的最小净距应按规范要求留置。
建筑给水－给水管网的布置与敷设
给水管网的干管呈枝状或环状布置。如果把枝状管网的末端用水管接通，就转变为环状管网。小城镇和小型工业企业一般采用枝状管网。大中型城市、大工业区和供水要求高的工业企业内部，多采用环状管网布置。设计时必须进行技术和经济济评价，得出最合理的方案。近代大型给水泵统常有多个水源，有利于保证水量、水压，并且供水既经济又可靠。随着社会的发展，用水量在不断增加，而优质水源却由于污染而减少，于是出现了分质供水的管网，即用不同的管网供应不同水质的水。管网布置实质上是整个给水系统规划的一部分，合理与否涉及整个工程的效益。目前可以建立数学模型，充分运用数学分析方法和计算机技术求得最优方案。

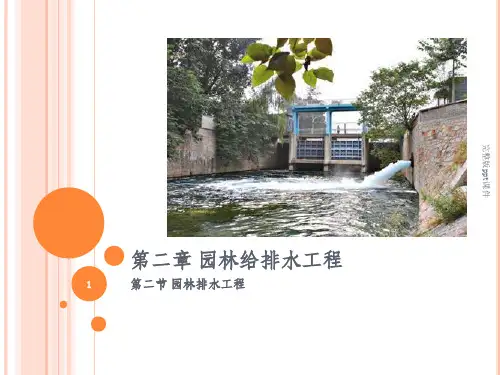

园林排水工程ppt课件

27
消力块
恭王府出水口
消力阶
28
完整版ppt课件
道路与排水结合处理
29
完整版ppt课件
完整版ppt课件
（四）埋管排水
在地势低洼处，无法用地面排水时，可能利用管渠进行排水，尽快地把公园内的积水排入园内水体或城市排水管道中。
30
完整版ppt课件
图2-3-14 用雨水口将雨水排入园中水体雨水井
盲沟的优点
1、取材方便，利用砖石等料，造价相对便宜。 2、地面没有检查井、雨水口之类构筑物，不破坏绿地整体景观，保持绿地草坪的完整性。
33
布置形式
根据地形和水流方向而定，因不同作用而设，大致可分为以下几类(见右图)：
1、树枝形：洼地 2、鱼骨形：谷地 3、铁耙式：坡地
盲沟的布置形式 34
36
盲沟的构造做法
完整版ppt课件
四、雨水管渠设计
公园绿地中，雨水主要靠地表排除，但局部地区如广场、建筑和难以利用地表排水地段，需采取管渠排水形式，以便尽快排除公园绿地中的雨水。
（一）布置原则：
1、充分利用地形，就近排入水体。 2、结合道路规划布局：雨水管道一般宜沿道路设置。 3、结合竖向设计：进行公园竖向设计时，应充分考虑排水的要求，以便能合理利用地形。
（二）利用植被
一方面植物根系深入地表将表层土壤颗粒稳固住，使之不易被地表径流带走。另一方面，植物本身阻挡了雨水对地表的直接冲击，吸收部分雨水并减缓径流的流速。
18
完整版ppt课件
乔灌草结合的植物种植方式更有利于保护地表土壤
19
完整版ppt课件
（三）工程措施：当地表径流的流量和流速较大时，需要采取一定的工

道路排水工程设计ppt课件.ppt

经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
第八章道路排水工程设计
截水沟的横断面形式及尺寸应结合设置位置、排水量、地形
及边坡情况确定，一般采用梯形断面。
截水沟沟底应具有不小于0.3％的纵坡，当条件允许时，纵坡应适当加大，亦不宜超过3％，否则应进行加固和铺砌。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
§8.2 路基排水设施设计
第八章道路排水工程设计
一、路基地表排水设施
常用的路基地表排水设施有：边沟、截水沟、排水沟、跌水与急流槽、蒸发池、油水分离池、排水泵站等，必要时还有渡水槽、倒虹吸及积水池等。
降水量较少或坡面坚硬和边坡高度较低以及冲刷影响不大的地段，可以不设截水沟；反之，如果降水量较多，且暴雨频率较高，山坡覆盖层比较松软，坡面较高，水土流失比较严重的地段，必要时可设置两道或多道截水沟。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
3．排水沟
第八章道路排水工程设计
排水沟主要用于排除来自边沟、截水沟、取（弃）土场和路基附近低洼处汇集的水或其他水源的水流，并将其引至桥涵或路基范围以外的指定地点。

城市排水工程系统PPT课件

三.旧合流制排水管渠系统的改造
❖ （一）概述
❖ 目前,我国众多城市已经兴建或正着手筹建集中污水处理厂及配套管网收集系统。这些城市，除开发区及一些新建区采用雨、污分流排水体制外，其余地区大都采用旧合流制排水管渠系统，通过直排式合流管渠，直接将雨水和生活污水就近排入城市水体。污水直排造成水体严重污染，并由此影响城市居民的生存环境，因此，要兴建城市污水治理工程，必须对老城区旧合流制排水管渠系统进行改造。
• 2在合流制管渠系统的上游排水区域内，如果雨水可沿地面的街道边沟排泄，则该区域可只设置污水管道。只有当雨水不能沿地面排泄时，才考布置合流管渠。
• 3.截流干管一般沿水体岸边布置，其高程应使连接的支、干管的水能顺利流入，并使其高程在最大月平均高水位以上。在城市旧排水系统改造中，如原有管蕖出口高程较低，截流干管高达不到上述要求时，只有降低高程，设防潮闸门及排涝泵站。
3
可编辑 2020/2/22
截流式合流制管渠系统
4
可编辑 2020/2/22
截流式合流制消除了晴天时城市污水的污染及雨天是较脏的初期雨水与部分城市污水对水体的污染，在一定程度上满足呢保护环境的要求。但在暴雨天，有一部分带有生活污水和工业废水的混合污水溢入水体，使水体受到周期性的污染。另外合流制晴雨天水质水量变换较大，给污水厂的运用管理带来一定的困难。但合流制的总投资比分流制节省，许多城市的旧城区多习惯采用合流制形式排污。
❖ 我国大多数城市的排水管渠系统，在修建当时，国内没有自己的排水管渠计算公式，基本沿用前苏联规范，由于两国在气候、生活习惯等方面的差异，并不符合我国实际，设计过水断面普遍偏小，雨季时街面溢水、积水现象严重；在管渠材料及施工技术方面，由于受到城市发展水平的制约，也存在众多缺陷，如管材质量差、管道坡度控制不严格、接口不密实、渗水严重等；同时由于缺少城市统一规划，排水管渠的布置杂乱无章。以上诸多原因，给城市旧合流制排水管渠系统的改造增加了较大难度。

《城市排水工程》课件

详细描述
根据不同的分类标准，城市排水系统可以分为多种类型。例如，按水流方向可以分为合流制和分流制；按处理程度可以分为一级处理、二级处理和三级处理等。不同类型的排水系统具有不同的优缺点和适用范围，需要根据实际情况进行选择和设计。
02
城市排水工程的设计与规划
设计原则与标准
设计原则
确保排水系统的安全、稳定、经济、环保和可持续性。
03
城市排水工程的施工与维护
施工方法与技术
施工方法
根据排水工程规模、地质条件、施工条件等选择合适的施工方法，如明挖、顶管、盾构等
。
施工工艺
根据排水管道的材质、规格、埋深等确定相应的施工工艺，如混凝土管、塑料管、铸铁管的施工工艺。
施工机械
根据施工方法与工艺选择合适的施工机械，如挖掘机、起重机、压实机等。
通过污泥厌氧消化、生物气利用等技术，实现污泥的减量、稳定和资源化利用。
应对气候变化与防洪排涝
气候适应性设计
将气候变化因素纳入城市排水系统设计，提高系统应对极端天气事件的能力。
雨洪管理
采用雨水花园、绿色屋顶等技术，增强城市雨水滞蓄和排放能力，减轻洪涝灾害风险。
06
案例分析
某城市排水系统改造案例
总结词
老旧排水系统改造
详细描述
某城市排水系统由于设施老化、管网破损严重，导致雨季内涝频发，严重影响居民生活。通过全面调查和评估，制定改造方案，包括管网更新、泵站升级等措施，提高排水系统的排涝能力。
某污水处理厂设计与运行案例
总结词
污水处理厂设计与运行优化
详细描述
某污水处理厂处理能力不足，影响周边环境。通过对现有设施的评估，进行工艺流程优化和技术改造，提高污水处理效率，降低能耗和运营成本。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三、非定型井、渠、管道基础及砌筑
1、拆分非定型井：
①垫层定额P124 ②基础（底板）6-603
③流槽 6-608，6-609
④井室 P125
⑤井室盖板
⑥井筒 6-604，6-606
⑦井圈
⑧井座、井盖
三、非定型井、渠、管道基础及砌筑一）非定型井砌筑
1.拆分非定型井： ⑤井室盖板铸铁成品安装6-626
3.工程量计算规则
以“m3”计算，分圆形与矩形，一般井筒采用
圆形，内径700mm，井室有圆形与矩形之分。
①井室砌筑——不扣除管径500以内的管道所
（m3）
占体积。
V=井室中心线周长×井室高度×井室壁厚
— 伸进管道截面积×井室壁厚
一）非定型井砌筑
3.工程量计算规则 ② 井筒砌筑（m3） V=井筒中心线周长×井筒高度×井筒壁厚 ③ 井室盖板、井圈—— 扣除中间空心部分 ④抹灰、勾缝工程量按表面积，以“m2”计算
2.常见的定额换算
④ 拱（弧）型混凝土盖板安装，按相应体积的矩形板安装定额人工、机械乘系数1.15。
⑤ 片石砌筑，按相应定额石料用量乘系数 1.09，砂浆用量乘系数1.19。
⑥ 给排水构筑物垫层砌筑，套用非定型井垫层子目，人工乘系数0.87；如池底混凝土垫层需找坡，人工不变。
一）非定型井砌筑
②预制混凝土： P345 （m3）
四、模板、钢筋、井字架
2. 钢筋—— “吨 ”
套定额 ①现浇混凝土、预制混凝土
②钢筋直径：≤φ10，≤φ20
＞φ20
预应力钢筋长度：
•
先张法：按构件外型尺寸计算。
•
后张法：根据不同锚具，按规定计
算。
五、顶管工程
有关定额换算 ① 工作坑内明敷管道，按相应定额人工、机
械乘系数1.10。 ② 采用中继间顶进，各级中继间后面的顶管
人工、机械乘系数，并分级计算。讲义 P.113 例7-3
例题讲解
钢筋混凝土：预制6-697 安装 P148
⑦井圈预制 6-623 安装 6-631
一）非定型井砌筑
2.常见的定额换算 ① 井外壁抹灰，按相应井内侧抹灰定额人工
乘系数0.8。 ② 井筒高度调整：
新建 6-732增减拆除（降低）第一册拆除工程
③另计井深＞1.5m，可计井字脚手架
一）非定型井砌筑
一、定型混凝土管道基础及铺设
《给水排水标准图集》 1996（S2）
管道基础管道铺设
一）定型混凝土管道基础
1、定额套用
1）基础角度 120、180、
2）管径满包360
一）定型混凝土管道基础
2.常见的定额换算 ① 混凝土标号不同。 ② 采用商品混凝土。
扣人工 10.3工日/10m3；扣机械混凝土搅拌机、机动翻斗车
无定型与非定型之分
二）管道铺设
2.常见的定额换算 ① 在无基础的槽内铺设混凝土管道，人工、
机械乘系数1.18。 ② 串管铺设（沟槽两侧设挡土板且有支撑的
管道铺设），人工、机械乘系设查数计井1长应.3度扣3尺—。检寸 3. 工程量计算规则
以“m”计算，同定型混凝土管道基础。
三）管道接口
1. 定额套用 ① 接口形式 ② 接口材料 ③ 基础角度 ④ 管径
二）非定型管道基础
拆分非定型管道基础 ① 垫层 P131~133 ② 基础平基 6-646，6-647
管座 6-653 三）沟槽回填黄砂、塘渣
UPVC管道铺设清单中，包括黄砂回填，但不包括土方回填。
四、模板、钢筋、井字架
1. 模板 ①现浇混凝土基础、垫层 6-1333
（m2）平基 6-1384，6-1384 管座 6-1385，6-1386
一、定型混凝土管道基础及铺设
3.工程量计算规则以“m”计算，按井中至井中的设计长度
扣除检查井应扣长度。雨水口不扣除。每座定型检查井应扣长度查表。每座非定型检查井应扣长度：
圆形——内径-0.15*n 矩形——管道方向内径
检查井规格矩形井
扣除长度圆形检查井（m）（mm）
1.00 700
扣除长度（m）
0.40
交汇井扇形井
1.20
1000 应扣尺寸0.7：0
1.00 1250内径-00..395m
圆形跌水井 1.60 1500
1.20
矩形跌水井 1.70 2000
1.70
阶梯式跌水井按实扣 2500
2.20
二）管道铺设
1. 定额套用 ① 管材 ② 接口形式 ③ 管径 ④ 下管方式
管道两侧和管顶以上 50cm范围内，应采用轻夯压实。沟槽两侧对称回填。
专业知识
4.非开槽埋管施工，如顶管施工主要工艺：
测量放样→施工准备→开挖工作坑→修筑基础→ 设置导轨→顶管→管子临时连接→继续顶管→至设计位置。长距离顶管时，可以采用中继间、触变泥浆减阻等方法提高顶进长度。在施工过程中必须控制地面隆陷。
四）闭水试验
定额套用——按管径。工程量计算——按管道设计长度，以m计。
四）出水口
定额套用——按材料、形式、管径（高度）。工程量计算——以处计。
二、定型井
1.井深——底板顶至井盖顶 2.常见的定额换算当井深不同时，除本章定额列有每增减调整子目外，均按定额6-732调整井筒高度。 3.工程量：“座”
三）管道接口
2.常见的定额换算 ①根据接口材质按管座角度就近查表调整。 ② 管道内抹口，按抹口周长每100m增加水泥
砂浆0.042m3，人工9.22工日。
三）管道接口ห้องสมุดไป่ตู้
3.工程量计算规则——按实际个数计算。 UPVC管道铺设定额中已包含橡胶圈个数， UPVC管节长度按6m考虑，当管节长度不
同时可以调整橡胶圈数量。
第五章排水工程
专业知识
1. 排水工程包括排水管道（Y、W）、附属构筑物、排水渠等。
2. 施工方式分为开槽埋管、非开槽埋管。
专业知识土石方工程：
先平基，
放坡/挡板支撑；干湿土；场内短驳。
3.开槽埋管的后主管要座施。工工艺：测量放线
→ 沟槽开挖 → 浇筑基础 → 管道安
装（下管）→ 闭水试验 → 沟槽回填。
