二、排水工程的概念与内容
排水工程的概念：
——指为保护环境而建设的一整套用于收集、输送、 处理和利用污水的工程设施
本课程内容
排水工程的内容：
一是污水的收集、输送部分——排水管网
二是污水的处理、利用部分——污水处理
三、排水工程的作用
——保护环境免受污染，使城市免受污水之害 和洪水之灾
——促进工农业生产，保证城市可持续性发展 ——保护人民的身体健康与正常生活
手盆、便器、水封管、立管、出户 管．．．
五、排水系统的组成部分（续1）
工业废水排水系统的
废水处理站
污水泵站或 压力管道
五、排水系统的组成部分（续2）
雨水排水系统的组成部分
雨水收集系统 与设备
街坊或厂区 雨水管道系统
雨水泵站
街道雨水管 道系统
排洪沟
出水口
工业企业排出的废水应采取的措施
•改革生产工艺，进行技术革新，力求把有害物质消除在生产 过程之中，做到不排或少排废水 •尽量采用循环或重复利用系统，以减小废水排放量 •回收废水中的有用物质，节省能源、创造财富 •尽量以废治废
七、工业企业排水系统与城市排水系统的关系(续1）
工业废水排入城市排水系统应考虑的问题
排水系统体制的概念：
——生活污水、工业废水和雨水可以采用一个管渠 来排除，也可以采用两个或两个以上独立的管 渠来排除，污水的这种不同排除方式所形成的 排水系统，称为排水体制。
排水系统体制的分类：
合流制：直排式、完全截流式和部分截流式三种
分流制：完全分流制和非完全分流制
四、排水系统的体制（续3）
合流制和分流制的比较：
•尽量考虑直接将工业废水排入城市排水系统，在污水处理厂统 一进行处理
吾思必过班讲解2018市政城市给水排水工程课件
1K414000 城市给水排水工程1K414010 给水排水厂站工程结构与特点1K414011 厂站工程结构与施工方法一给排水场站工程特点（一）场站构筑物组成（1）水处理构筑物（2）工艺辅助构筑物（3）辅助建筑物（4）配套工程（5）工艺管线（二）结构形式和特点（1）水处理构筑物：断面薄，配筋率高，较高抗渗性，良好整体性（2）工艺辅助构筑物。
断面薄，结构尺寸精确。
（5）工艺管线。
水流性能好，抗腐蚀性高，抗地层变位性好。
二、构筑物与施工方法（一）全现浇混凝土施工1.水处理（调蓄）构筑物的钢筋混凝土池体大多采用现浇混凝土施工。
2.水处理构筑物中圆柱形混凝土池体结构，当池壁高度大（12～18m）时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。
前者模板与支架用量大，后者宜在池壁高度≥15m时采用。
外墙模板剖面内墙模板剖面3.污水处理构筑物中卵形消化池，通常采用无粘结预应力筋、曲面异型大模板施工。
图1卵形消化池（二）单元组合现浇混凝土施工1.沉砂池、生物反应池、清水池等大型池体的断面形式可分为圆形水池和矩形水池，宜采用单元组合式现浇混凝土结构。
2.以圆形储水池为例，池体通常由若干块（38块）厚扇形底板单元和若干块（16块）倒T形壁板单元组成，一般不设顶板。
单元一次性浇注而成，底板单元间用高聚氯乙烯胶泥嵌缝，壁板单元间用橡胶止水带接缝。
3.大型水池为避免裂缝渗漏，设计通常采用单元组合结构将水池分块（单元）浇筑。
各块（单元）间留设后浇缝带，池体钢筋按设计要求一次绑扎好，缝带处不切断，待块（单元）养护42d后，再采用比块（单元）强度高一个等级的混凝土或掺加UEA的补偿收缩混凝土灌筑后浇缝带使其连成整体。
（三）预制拼装施工1.水处理构筑物中沉砂池、沉淀池、调节池等混凝土圆形水池宜采用装配式预应力钢筋混凝土结构，以便获得较好的抗裂性和不透水性。
2.预制拼装圆形水池可采用绕丝法、电热张拉法或径向张拉法进行壁板环向预应力施工。
培训课件 市政给水排水工程ppt(共65张PPT)
。
➢ 清扫口：横管，隔一定间距清通用。 1）连接2个及2个以上大便器或3个及3个以上卫生器 具的铸铁排水横管上宜设置。
2）塑料排水管，连接4个及4个以上大便器的
污水横管上宜设置。
3）水流转角大于45度的排水横管上，应设置。
4）生活污废水横管的直线管段上清扫口的最
大距离：
管径mm
生活废水
50～75
10
水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为 一，统称生活给水系统。 特点：(1)用水量不均匀
(2)水质应达《生活饮用水卫生标 准》
2. 生产给水系统——供给生产原料和产品洗涤、设备冷
却及产品制造过程用水。
特点：用水量均匀；水质要求差异大。
3. 消防给水系统——供给各类消防设备 特点：用水量大；对水质无特殊要求；压力要求 高。
2、建筑内部的热水供应系统
附图1 建筑内给水系统 第一节 建筑给水排水工程
面层内敷设。
变塑频料调 管速（泵硬供聚水氯乙（烯见非管附）图直（5）聚埋丙乙式烯管—） —管道井、管窿、吊顶内，
明装刷樟丹及银粉
管道的敷设安装要求： 3m的跌落差时，可不受角度限制。
地坪架空层内敷设。
特分特点类： ：点水1）泵：消及火时卫拴向给水生水箱系充条统水，件使水好箱容，积减美小，观，造价高，施工维护不便。
第一节 建筑给水排水工程
建筑给水排水工程的内容
1、建筑内部的给水系统
生活给水
生产给水 满足水量、水压两方面的要求
消防给水
2、建筑内部的热水供应系统
满足水量、水压、水温三方面的要求
3、建筑内部的排水系统
生活排水
生产排水
屋面雨排水
➢ 清扫口：横管，隔一定间距清通用。 1）连接2个及2个以上大便器或3个及3个以上卫生器 具的铸铁排水横管上宜设置。
2）塑料排水管，连接4个及4个以上大便器的
污水横管上宜设置。
3）水流转角大于45度的排水横管上，应设置。
4）生活污废水横管的直线管段上清扫口的最
大距离：
管径mm
生活废水
50～75
10
水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为 一，统称生活给水系统。 特点：(1)用水量不均匀
(2)水质应达《生活饮用水卫生标 准》
2. 生产给水系统——供给生产原料和产品洗涤、设备冷
却及产品制造过程用水。
特点：用水量均匀；水质要求差异大。
3. 消防给水系统——供给各类消防设备 特点：用水量大；对水质无特殊要求；压力要求 高。
2、建筑内部的热水供应系统
附图1 建筑内给水系统 第一节 建筑给水排水工程
面层内敷设。
变塑频料调 管速（泵硬供聚水氯乙（烯见非管附）图直（5）聚埋丙乙式烯管—） —管道井、管窿、吊顶内，
明装刷樟丹及银粉
管道的敷设安装要求： 3m的跌落差时，可不受角度限制。
地坪架空层内敷设。
特分特点类： ：点水1）泵：消及火时卫拴向给水生水箱系充条统水，件使水好箱容，积减美小，观，造价高，施工维护不便。
第一节 建筑给水排水工程
建筑给水排水工程的内容
1、建筑内部的给水系统
生活给水
生产给水 满足水量、水压两方面的要求
消防给水
2、建筑内部的热水供应系统
满足水量、水压、水温三方面的要求
3、建筑内部的排水系统
生活排水
生产排水
屋面雨排水
第三章3.5排水工程设计ppt课件
精选PPT课件
19
精选PPT课件
20
精选PPT课件
21
精选PPT课件
22
例题3.5.4 已知张家湾滑坡排水沟H3，降雨历时16.93min，求排水沟H3设 计暴雨强度。（暴雨重现期取15a）
查q5,10等值线图（图9.17-1） 查重现期转换系数（表9.17-1） 查c60等值线图（图9.17-2） 查降雨历时转换系数ct（表9.17-2）
精选PPT课件
11
二、地表排水工程设计
水文计算
地表汇水量计算
地表水汇流量的计算方法很多，如推理法、统计法分析法、地区 分析法或现场评判法等。利用推理法确定降雨汇流量的有关公式 如下：
精选PPT课件
公路排水设计规 范JYJ018-2006
12
室外排水设计规 范GB50014J-2006
我国目前采用恒定均匀流推理公式，计算雨水设计流量。恒定均匀流推理公 式基于以下假设： 1、降雨在整个汇水面积上的分布是均匀的； 2、降雨强度在选定的降雨时段内均匀不变； 3、汇水面积随集流时间增长的速度为常数； 推理公式适用于较小规模排水系统的计算，当应用于较大规模排水系统的计 算时会产生较大误差。 汇水面积超过2km2 时，雨水设计流量宜采用数学模型进行确定。
插值16.93min
ct =0.78
q5,10=2.0mm/min
c15=1.27 c60=0.4mm/min
15min 0.82 20min 0.72
q 1,1 5 .9 6 31 .2 0 7 .7 2 8 1 .98 m 1 /m m 2in
11(0180.73lg1)5
q 1.6903.626
精选PPT课件
10
排水是滑坡治理工程中的一项重要措施。实践证明排水对于提高滑 坡稳定性具有至关重要的作用，通常也是一种比较经济的工程方案。 水是产生滑坡的主要的原因之一，要防止岩体的抗剪强度降低，就 必须控制地表水和地下水。因此，排水工程是治理滑坡病害中一项 极其重要的内容。在滑坡治理中，应以“截、排和引导”为原则修 建排水工程。
排水工程(1).ppt
三、非定型井、渠、管道基础及砌筑
1、拆分非定型井：
①垫层 定额P124 ②基础（底板）6-603
③流槽 6-608，6-609
④井室 P125
⑤井室盖板
⑥井筒 6-604，6-606
⑦井圈
⑧井座、井盖
三、非定型井、渠、管道基础及砌筑 一）非定型井砌筑
1.拆分非定型井： ⑤井室盖板 铸铁 成品安装6-626
3.工程量计算规则
以“m3”计算，分圆形与矩形，一般井筒采用
圆形，内径700mm，井室有圆形与矩形之分。
①井室砌筑——不扣除管径500以内的管道所
（m3）
占体积。
V=井室中心线周长×井室高度×井室壁厚
— 伸进管道截面积×井室壁厚
一）非定型井砌筑
3.工程量计算规则 ② 井筒砌筑（m3） V=井筒中心线周长×井筒高度×井筒壁厚 ③ 井室盖板、井圈—— 扣除中间空心部分 ④抹灰、勾缝工程量按表面积，以“m2”计算
2.常见的定额换算
④ 拱（弧）型混凝土盖板安装，按相应体积 的矩形板安装定额人工、机械乘系数1.15。
⑤ 片石砌筑，按相应定额石料用量乘系数 1.09，砂浆用量乘系数1.19。
⑥ 给排水构筑物垫层砌筑，套用非定型井垫 层子目，人工乘系数0.87；如池底混凝土 垫层需找坡，人工不变。
一）非定型井砌筑
②预制混凝土： P345 （m3）
四、模板、钢筋、井字架
2. 钢筋—— “吨 ”
套定额 ①现浇混凝土、预制混凝土
②钢筋直径：≤φ10，≤φ20
＞φ20
预应力钢筋长度：
•
先张法：按构件外型尺寸计算。
•
后张法：根据不同锚具，按规定计
算。
五、顶管工程
第2讲 施工排水PPT课件
管井构造 沿基坑外围每隔一定距离（
10~50m）设置一个管井。 每个管井埋设滤水井管，单独
用一台水泵。抽水泵的抽水能 力较大时，也可设集水总管。 施工程序：
✓ 施工准备、钻孔、安装井管、填 砾封井、洗井、抽水试验。
第二章 施工排水
——人工降低地下水位 深井井点：
适用于涌水量大，降水较深 的砂类土，降水深度可达 50m。
——人工降低地下水位
➢轻型井点的设计 •平面布置 •高程布置 •涌水量计算 •井点管数量、间距和抽水设备的确定等。
对于重要工程，其计算结果必须经过现场试 验进行修正
第二章 施工排水
——人工降低地下水位
➢平面布置
•根据基坑平面形状与大小、土质和地下水的流向，降低 地下水的深度等要求而定。 •当基坑宽度小于6m，降水深度不超过5m时，可采用单排 线状井点，布置在地下水流的上游一侧。 •当基坑或沟槽宽度大于6m，或土质不良、渗透系数较大 时，可采用双排线状井点 •当基坑面积较大时，应采用环形井点或U形井点，挖土 运输设备出入道路处可不封闭。 •井点管距离基坑或沟槽上口宽不应小于1.0m，以防局部 漏气，一般取1.0~1.5m。
第二章 施工排水
——概述
施工排水的内容：排除地下自由水、地表水和雨水 施工排水的目的：保证施工的正常进行，防止边坡 坍塌和地基承载力下降
石家庄广安大街地 下工程工地 ——
第二章 施工排水
——概述
基坑积水导致施工 无法正常进行、相
邻路面坍塌
第二章 施工排水
——概述
潜 水：存在于地表以下、第一个稳定隔水层顶板 以上的地下自由水，其水面受当地地质、气候及环境 的影响。
Q 1.366K（2H0 S)S ln R ln X 0
10~50m）设置一个管井。 每个管井埋设滤水井管，单独
用一台水泵。抽水泵的抽水能 力较大时，也可设集水总管。 施工程序：
✓ 施工准备、钻孔、安装井管、填 砾封井、洗井、抽水试验。
第二章 施工排水
——人工降低地下水位 深井井点：
适用于涌水量大，降水较深 的砂类土，降水深度可达 50m。
——人工降低地下水位
➢轻型井点的设计 •平面布置 •高程布置 •涌水量计算 •井点管数量、间距和抽水设备的确定等。
对于重要工程，其计算结果必须经过现场试 验进行修正
第二章 施工排水
——人工降低地下水位
➢平面布置
•根据基坑平面形状与大小、土质和地下水的流向，降低 地下水的深度等要求而定。 •当基坑宽度小于6m，降水深度不超过5m时，可采用单排 线状井点，布置在地下水流的上游一侧。 •当基坑或沟槽宽度大于6m，或土质不良、渗透系数较大 时，可采用双排线状井点 •当基坑面积较大时，应采用环形井点或U形井点，挖土 运输设备出入道路处可不封闭。 •井点管距离基坑或沟槽上口宽不应小于1.0m，以防局部 漏气，一般取1.0~1.5m。
第二章 施工排水
——概述
施工排水的内容：排除地下自由水、地表水和雨水 施工排水的目的：保证施工的正常进行，防止边坡 坍塌和地基承载力下降
石家庄广安大街地 下工程工地 ——
第二章 施工排水
——概述
基坑积水导致施工 无法正常进行、相
邻路面坍塌
第二章 施工排水
——概述
潜 水：存在于地表以下、第一个稳定隔水层顶板 以上的地下自由水，其水面受当地地质、气候及环境 的影响。
Q 1.366K（2H0 S)S ln R ln X 0
排水工程ppt
设计阶段
组织施工 阶段
竣工验收 交付使用
论证项目技术 经济可行性
确定基建项目 编制设计文件
设计图纸 与概预算
项目实施
特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能 阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
年VIP
月VIP
连续包月VIP
VIP专享文档下载特权
享受60次VIP专享文档下载特权，一 次发放，全年内有效。
VIP专享文档下载特权自VIP生效起每月发放一次， 每次发放的特权有效期为1个月，发放数量由您购买 的VIP类型决定。
废水的综合治理
——指对废水进行统一规划，多重治理。其主要内容有：
减少和控制废水及污染物的排放量 城市规划与生产布局合理化 充分利用水体、土壤的环境容量 发展经济、节能的水处理技术。 废水中有用物质的回收及综合利用 发展区域性废水及水污染整治系统
九、排水系统的设计程序
基本建设程序：
可行性研 究阶段
计划任务 书阶段

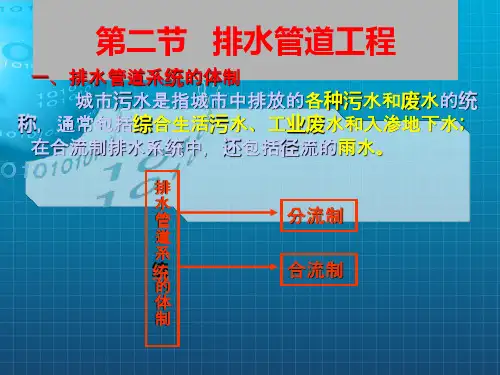

四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变 了原来的化学成分和物理性质的水，叫污水。
生活污水
按
城市污水
来 源
工业废水
分 降水（降雨和降雪）
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体 二是灌溉农田
自然复用 三是重复使用 间接复用
直接复用
四、排水系统的体制（续2）
维护管理：合流制污水厂维护管理复杂。晴天时合流制管 道内易于沉淀，在雨天时沉淀物易被雨水冲走， 减小了合流制管道的维护管理费。
《排水管道工程》PPT课件
• 这种直排式合流制排水系统目前不宜采用。
（二）
（二）
• 二、排水管道系统的组成
• 排水系统是指收集、输送、处理、再生和处置污水和雨水的工
程设施以一定的方式组合而成的总体。 • 通常由排水管道系统和污水处理系统组成。
排水管道系统的作用是收集、输送污(废)水，由管渠、检查井、泵站 等设施组成。 • 在分流制排水系统中包括污水管道系统和雨水管道系统; • 在合流制排水系统中只有合流制管道系统。
• 压力管段一般采用金属管、玻璃钢夹砂管、钢筋混凝土 管或预应力钢筋混凝土管。
• 地震区、施工条件较差的地区、 以及穿越铁路、城市道 路等，可采用金属管。
• 一般情况下，市政排水管道经常采用混凝土管、钢筋混 凝
• 五、排水管道构造
• 排水管道为重力流，由上游至下游管道坡度逐渐增大，管道埋深也会逐渐增加。 • 施工时除保证管材及其接口强度满足要求 • 使用中不能因地面荷载引起损坏。 • 排水管道的管径大、重量大、埋深大，要求排水管道的基础要牢固可靠，以免出现地
平口式
• 2.陶土管
• 陶生土裂管缝由，塑通性常粘加土入制一成定，比为内了例防的止耐在火陶熔粘土烧土管过和程石中英产砂 ，经过研细、调和、制坯、烘干、熔烧等过程制成 。
• 陶土管一般为圆形断面，有承插口和平口两种形式 ，如图1-40所示。
• 普通陶土管的最大公称直径为300mm，有效长度为8 00mm，适用于小区室 外排水管道。
4.三)覆土 • （1）保证管道内的水在冬季不会因冰冻而结冰; • （2）正常使用时管道不会因各种地面荷载作用而损坏; • （3）满足管道衔接的要求，保证上游管道中的污水能够顺利排除。
• 排水管道的最小覆土厚度在车行道下为0.7m，在人行道下为0.6m。 • 一般污水管道内污水的温度不低于4℃，管道不必全部埋设在土层冰冻线以下。 • 一般在土层冰冻深度不太大的地区，可将管道全部埋设在冰冻线以下; • 在土层冰冻深度很大的地区，无保温措施的生活污水管道或水温与生活污水接近的工
（二）
（二）
• 二、排水管道系统的组成
• 排水系统是指收集、输送、处理、再生和处置污水和雨水的工
程设施以一定的方式组合而成的总体。 • 通常由排水管道系统和污水处理系统组成。
排水管道系统的作用是收集、输送污(废)水，由管渠、检查井、泵站 等设施组成。 • 在分流制排水系统中包括污水管道系统和雨水管道系统; • 在合流制排水系统中只有合流制管道系统。
• 压力管段一般采用金属管、玻璃钢夹砂管、钢筋混凝土 管或预应力钢筋混凝土管。
• 地震区、施工条件较差的地区、 以及穿越铁路、城市道 路等，可采用金属管。
• 一般情况下，市政排水管道经常采用混凝土管、钢筋混 凝
• 五、排水管道构造
• 排水管道为重力流，由上游至下游管道坡度逐渐增大，管道埋深也会逐渐增加。 • 施工时除保证管材及其接口强度满足要求 • 使用中不能因地面荷载引起损坏。 • 排水管道的管径大、重量大、埋深大，要求排水管道的基础要牢固可靠，以免出现地
平口式
• 2.陶土管
• 陶生土裂管缝由，塑通性常粘加土入制一成定，比为内了例防的止耐在火陶熔粘土烧土管过和程石中英产砂 ，经过研细、调和、制坯、烘干、熔烧等过程制成 。
• 陶土管一般为圆形断面，有承插口和平口两种形式 ，如图1-40所示。
• 普通陶土管的最大公称直径为300mm，有效长度为8 00mm，适用于小区室 外排水管道。
4.三)覆土 • （1）保证管道内的水在冬季不会因冰冻而结冰; • （2）正常使用时管道不会因各种地面荷载作用而损坏; • （3）满足管道衔接的要求，保证上游管道中的污水能够顺利排除。
• 排水管道的最小覆土厚度在车行道下为0.7m，在人行道下为0.6m。 • 一般污水管道内污水的温度不低于4℃，管道不必全部埋设在土层冰冻线以下。 • 一般在土层冰冻深度不太大的地区，可将管道全部埋设在冰冻线以下; • 在土层冰冻深度很大的地区，无保温措施的生活污水管道或水温与生活污水接近的工
排水工程上册第5章课件
1/5，且安装施工也较方便。
2020/12/22
31
❖ 接口：焊接、承插、螺口
❖ 优点：抗压、抗震、抗渗性能好，水阻小， 管长长，接头少。
❖ 缺点：价高，抗腐性差，抗侵蚀性差
2020/12/22
32
混凝土
❖ 分类：砼管、预应力砼管及防腐砼管。 ❖ 规格：管径基本都在300mm以上，大多数
都用于大流量的排水工程中。 ❖ 特点：价格较其它材料的大口径管要低，
比传统连接方法可节省40%-50%的时间。
卫生指标 PP-R组份单纯，基本成份为碳和氢，符合食品卫生规定，无毒使用PP-R管可
免去使用镀锌钢管所造成的内壁结垢，生锈而引起的水质"二次污染"，更适合于饮
用水输送，属于绿色建材。
2020/12/22
39
PPR性能
❖ ① PP-R管使用温度达95℃，短期使用温度可达 120℃，在使用温度为70℃，工作压力为1.2Mpa 条件下长期连续使用。
目前常用的金属管主要有：钢管、镀锌管、铸铁管、铜管。
❖ 铜管价格较高，主要用于热水管道。
❖ 镀锌管道仍作为建筑给水管的主要管材，它比铜管价格低，但 防腐性差，尤其是随着工业发展，水源污染，一些水厂为保证 供水的卫生指标，采取了加大投氯量的措施，使水的侵蚀性增 加，钢管内壁腐蚀结垢情况加剧，严重影响到镀锌管的使用寿 命。
12பைடு நூலகம்
2020/12/22
13
综合管道基本上由下述几部分构成：
❖ (1)本体：包括管道的一般地段和特殊地段； ❖ (2)一般地段：标准断面地段 ❖ (3)特殊地段：支线、电缆接头位置、进物孔、进人
孔等
❖ (4)通风口及出入口 ❖ (5)附属设备：排水、通风、照明、防火安全等设备。
第3章建筑排水工程建筑设备课件-PPT课件
第3章
建筑排水工程 3.2 污水排放条件及排水量确实定
3.2.2 排水量确实定
2. 排水管段内的设计流量
〔1〕住宅、集体宿舍、旅馆、医院、疗养院、幼儿园、办公楼、 商场、会展中心、中小学教学楼等建筑生活排水管道设计秒流量 计算公式。
qp0.1 2 Npqmax
N p—计算管段的卫生器具排水当量数
—根据建筑物用途而定的系数，按表3-3确定。
3.2.2 排水量确实定
1. 室内各排水管段的排水量确实定
设计秒流量：
管道可能发生的最大流量，也就是管内瞬时最大流量，称设计 秒流量。
排水当量：
为了便于累计计算，以洗涤盆排水量0.33 L/S为一个排水当量 (1排水当量=0.33 L/S)。将其它卫生器具的排水量与0.33 L/S的 比作为该卫生器具的排水当量。
一般楼层不高，卫生器具不多的建筑 物，可仅设置伸顶通气管，为防止异物 落入立管，通气管顶端应装设网罩或伞 形通气帽。
对于层数较多或卫生器具较多的建筑 物，必须设置专用通气管。
常见的通气方式
第3章 建筑排水工程 3.1 建筑排水系统的分类及组成 3.1.2 建筑排水系统的组成
排水横支管
伸顶通气管
排水立管
包括： 1. 便溺器具 2. 盥洗、沐浴器具 3. 洗涤器具 4. 地漏
污水局部处理构筑物
第3章 建筑排水工程 3.1 建筑排水系统的分类及组成 3.1.2 建筑排水系统的组成
污水和废水收集器具 水封装置 排水管道 通气管
设置在污水、废水收集器具的排 水口下方处或器具本身构造设置有水 封装置。其作用是来阻挡排水管道中 的臭气和其他有害、易燃气体及虫类 进入室内造成危害。
管道布置原那么
排水畅通 水利条件好
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七、工业企业排水系统与城市排水系统的关系(续1）
工业废水排入城市排水系统应考虑的问题
•尽量考虑直接将工业废水排入城市排水系统，在污水处理厂统 一进行处理 •工业废水排入后，不应影响排水管渠和污水处理厂的正常运行， 对某些废水应进行预处理 •工业废水排入后，不应对养护人员造成危害 •当城市污水处理厂为生物处理时，工业废水中抑制生物活性的有 害物质浓度，不能超过有关规定
一、排水工程的发展历史
——河南省淮阳的古城下，发掘出公元前2800年埋下 的陶制排水管，比公元前2500年埃及发现的排水沟 早300年 ——河北省易县出土了战国后期的圆形陶制排水管 ——陕西西安出土秦代五角形陶制排水渠，在皇宫内出 现了明渠和暗渠相结合的排水系统 ——唐代长安建造了较为完整的雨水排水系统 ——江苏扬州发现了唐代建造的多功能的排水渠
排水系统体制的概念：
——生活污水、工业废水和雨水可以采用一个管渠 来排除，也可以采用两个或两个以上独立的管 渠来排除，污水的这种不同排除方式所形成的 排水系统，称为排水体制。
排水系统体制的分类：
合流制：直排式、完全截流式和部分截流式三种 分流制：完全分流制和非完全分流制
四、排水系统的体制（续3）
合流制和分流制的比较：
排水工程（上）
本课程的主要内容
• 概论 -----排水工程概念、内容、作用、排水体制、排水
系统的布置形式等
• 污水管道系统设计 • 雨水管道系统设计 • 合流制管渠系统设计
-----污水管道的设计步骤及 注意事项、设计举例
-----雨水管道的设计步骤及 注意事项、设计举例
重 点
-----合流制管道的使用条件、 水力计算、改造途径等
地形地势 土壤情况 河流情况 气候情况 城市总体规划
六、排水系统的布置形式(续1)
Hale Waihona Puke 正交式截流式平行式
分区式
分散式
环绕式
七、工业企业排水系统与城市排水系统的关系
工业企业排出的废水应采取的措施
•改革生产工艺，进行技术革新，力求把有害物质消除在生产 过程之中，做到不排或少排废水
•尽量采用循环或重复利用系统，以减小废水排放量 •回收废水中的有用物质，节省能源、创造财富 •尽量以废治废
四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变
了原来的化学成分和物理性质的水，叫污水。 按 来 源 分
生活污水
城市污水
工业废水 降水（降雨和降雪）
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体
二是灌溉农田 自然复用 三是重复使用 间接复用 直接复用
四、排水系统的体制（续2）
八、废水的综合治理和区域排水系统
废水的综合治理
——指对废水进行统一规划，多重治理。其主要内容有： 减少和控制废水及污染物的排放量 城市规划与生产布局合理化
充分利用水体、土壤的环境容量
发展经济、节能的水处理技术。 废水中有用物质的回收及综合利用
发展区域性废水及水污染整治系统
九、排水系统的设计程序
基本建设程序：
二、排水工程的概念与内容
排水工程的概念：
——指为保护环境而建设的一整套用于收集、输送、
处理和利用污水的工程设施
排水工程的内容：
本课程内容
一是污水的收集、输送部分——排水管网
二是污水的处理、利用部分——污水处理
三、排水工程的作用
——保护环境免受污染，使城市免受污水之害 和洪水之灾 ——促进工农业生产，保证城市可持续性发展 ——保护人民的身体健康与正常生活
环保方面：全部截流式合流制对环境的污染最小；部分截 留式合流制雨天时部分污水溢流入水体，造成 污染；分流制在降雨初期有污染。 造价方面：合流制管道比完全分流制可节省投资20%~40%， 但合流制泵站和污水处理厂投资要高于分流制， 总造价看，完全分流制高于合流制。而采用不 完全分流制，初期投资少、见效快，在新建地 区适于采用。 维护管理：合流制污水厂维护管理复杂。晴天时合流制管 道内易于沉淀，在雨天时沉淀物易被雨水冲走， 减小了合流制管道的维护管理费。
可行性研 究阶段 计划任务 书阶段
设计阶段
组织施工 阶段
竣工验收 交付使用
项目实施 设计图纸 与概预算 确定基建项目 编制设计文件 论证项目技术 经济可行性
——明、清时代的北京城，排水管渠系统比较发达
一、排水工程的发展历史（续）
——在近代我国排水工程发展缓慢，建国前全国103个 城市建有排水设施，管线总长6034.8km，全国只 有上海、南京建有城市污水处理厂，日处理能力 为4万吨。1921年上海北区污水厂，是我国最早的 活性污泥法水厂。 ——建国后，排水工程事业发展较快，城市下水道普 及率达60%以上。至1995年，全国排水管道总长11 万km，城市污水处理厂838座，日处理能力1645.4 万吨。
五、排水系统的组成部分
城市污水排水系统的组成部分
室内污水管道 系统与设备 室外污水 管道系统 污水处理厂 出水口
污水泵站或 压力管道
事故排出口
街坊管道、街道污水管道、附属构筑物等 手盆、便器、水封管、立管、出户 管．．．
五、排水系统的组成部分（续1）
工业废水排水系统的组成部分
车间内部管道 系统与设备 厂区管道系统 废水处理站
污水泵站或 压力管道
五、排水系统的组成部分（续2）
雨水排水系统的组成部分
雨水收集系统 与设备 街坊或厂区 雨水管道系统 街道雨水管 道系统 出水口
雨水泵站
排洪沟
雨水口、天沟、雨水斗．．．
六、排水系统的布置形式
排水系统的布置原则
充分利用地形、地势，就近排入水体，以减小 管道埋深、降低工程造价
排水系统布置的影响因素
• 排水管渠要求及附属构筑物
-----排水管渠断面形式、接口、基础、附属构筑物等
第一部分 概论
• • • • • • • • •
排水工程的发展历史 排水工程的概念及内容 城市排水管网系统的作用 排水系统的体制 排水系统的主要组成部分 排水系统的布置形式 工业企业排水系统与城市排水系统的关系 废水的综合治理和区域排水系统 排水系统的设计程序
