雨水管网的设计要点
雨水管网设计需考虑降雨强度、管道直径、管道坡度等因素，以确保雨水能够快速排除。
雨水管网的排水能力计算方法
1 时间分析法
根据设计降雨强度和沉降 时间计算排水能力。
2 流量பைடு நூலகம்算法
根据管道的截面积和流速 计算排水能力。
3 复合法
综合考虑时间分析法和流 量计算法，得出较为准确 的排水能力。
排水管网的组成
排水管道
用于收集和输送雨水和污水。
排水井
用于收集和调节管道中的水 流。
排水泵站
用于提升和排放污水。
排水管道的材料
排水管道常用的材料包括塑料、铸铁和混凝土，具有良好的耐腐蚀和耐磨损性能。
排水管道的规格
1 直径
根据需要排水的量确定。
3 长度
根据需求和实际情况确定。
2 壁厚
根据排水管道的深度和周围环境确定。

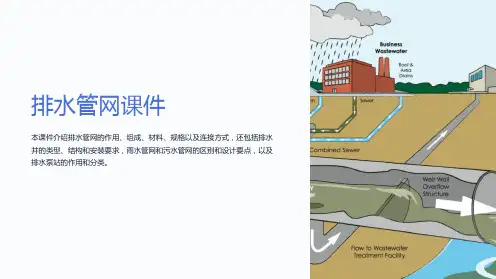

排水管网课件
本课件介绍排水管网的作用、组成、材料、规格以及连接方式，还包括排水 井的类型、结构和安装要求，雨水管网和污水管网的区别和设计要点，以及 排水泵站的作用和分类。
什么是排水管网
排水管网是城市基础设施的重要组成部分，用于收集和排放雨水和污水，确 保城市的排水顺畅。
排水管网的作用
排水管网的主要作用是防止水灾发生，保护建筑物和城市基础设施免受水浸 的损害。
井盖
防止人员和物体掉入井内。
井筒
排水井的主体部分，用于储存和 调节水流。
井梯
用于进入井内进行维护和检修。
排水井的安装要求
1 安装位置
根据地形和管道布置决定。
2 井与井之间的距离
根据排水管道的长度和排水量确定。
3 稳固性
确保井筒稳固固定在地下，不会被外力破坏。

二、排水工程的概念与内容
排水工程的概念：
——指为保护环境而建设的一整套用于收集、输送、 处理和利用污水的工程设施
本课程内容
排水工程的内容：
一是污水的收集、输送部分——排水管网
二是污水的处理、利用部分——污水处理
三、排水工程的作用
——保护环境免受污染，使城市免受污水之害 和洪水之灾
——促进工农业生产，保证城市可持续性发展 ——保护人民的身体健康与正常生活
手盆、便器、水封管、立管、出户 管．．．
五、排水系统的组成部分（续1）
工业废水排水系统的
废水处理站
污水泵站或 压力管道
五、排水系统的组成部分（续2）
雨水排水系统的组成部分
雨水收集系统 与设备
街坊或厂区 雨水管道系统
雨水泵站
街道雨水管 道系统
排洪沟
出水口
工业企业排出的废水应采取的措施
•改革生产工艺，进行技术革新，力求把有害物质消除在生产 过程之中，做到不排或少排废水 •尽量采用循环或重复利用系统，以减小废水排放量 •回收废水中的有用物质，节省能源、创造财富 •尽量以废治废
七、工业企业排水系统与城市排水系统的关系(续1）
工业废水排入城市排水系统应考虑的问题
排水系统体制的概念：
——生活污水、工业废水和雨水可以采用一个管渠 来排除，也可以采用两个或两个以上独立的管 渠来排除，污水的这种不同排除方式所形成的 排水系统，称为排水体制。
排水系统体制的分类：
合流制：直排式、完全截流式和部分截流式三种
分流制：完全分流制和非完全分流制
四、排水系统的体制（续3）
合流制和分流制的比较：
•尽量考虑直接将工业废水排入城市排水系统，在污水处理厂统 一进行处理

第17页/共61页
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。

居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。

公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。

工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清

• 设计充满度：h／D=1。 • 最小设计流速：管道0.75m/s、明渠0.4m/s。 • 最大设计流速：金属管10m/s、非金属5m/s，
明渠见表。
第38页/共67页
• 最小管径：雨水管道300mm、 雨水口连接管200mm。
• 最小设计坡度：雨水管道0.003、 雨水口连接管0.01。
• 最小覆土厚度：同前。 • 最大埋深：同前。
第55页/共67页
• 截流倍数n0 被截流的雨水量为旱流流量的n0倍； 被截流的雨水量为污水量的n0倍。
第43页/共67页
• 降雨历时公式： 等于或大于汇水面积上最远点的雨水流达设计断面的集水时间t， t=t1+mt2 。
t=t1+mt2 t1=地面集水时间，5－15min； t2=管渠内雨水流行时间； m=折减系数（暗管2，明渠1－2）；
第44页/共67页
2、管段直径计算
管段直径的计算
暴雨强度公式
集中流量 （工企，大型建
筑流入）
总变化系数
转输流量 （上游，侧管
流入）
q3
q1
q2
第11页/共67页
3、污水管道的水力计算
基本概念
① 设计充满度
污水管中深h与直径D的比值。 h/D＝1满流，h/D＜1不满流。
调节污水量变化；
hD
通风排气；
管道疏通和维护管理。
第12页/共67页
最大设计充满度：
第39页/共67页
• 水力计算图
管径mm
300 400
流速m/s
1.2 0.9
坡度
0.0015 0.001
150 200
流量L/s
第40页/共67页
钢筋混凝土圆管 （满流）n=0.013

二部分的总水量。
第6页/共117页
居民生活用水定额和综合生活用水定额，应根据当地国民经济和社会发 展规划、城市总体规划和水资源充沛程度，在现有用水定额基础上，结 合给水专业规划，和给水工程发展的条件综合分析确定；在缺乏实际用 水资料情况下可采用下表的规定。
第7页/共117页
居民生活用水定额（L/cap·d）
第25页/共117页
本规范适用于城市总体规划中的给水工程规划。 根据规划法，城市规划分为总体规划、详细规划两阶
段。大中城市在总体规划基础上应编制分区规划。鉴于 现行的各类给水规范其适用对象大都为具体工程设计， 内容虽然详尽，但缺少宏观决策、总体布局等方面的内 容。为此本规范的条文设置尽量避免与其他给水规范内 容重复，为总体规划（含分区规划）的城市给水工程规 划服务，编制城市给水工程详细规划时，可依照本规范 和其他给水规范。
0.7~1.1
0.6~1.0
0.5~0.8 0.35~0.7
0.4~0.7
0.3~0.6
小城市 0.4~0.8 0.3~0.6 0.25~0.5
第28页/共117页
人均综合用水量远高于国外。国家发展改革委员会、科技 部、水利部、建设部和农业部等5部委于2005年4月21日 联合发布 《中国节水技术政策大纲》，提出了要力争在 2005－2010年间实现工业取水量“微增长”，农业用水 量“零增长”，城市人均综合用水量实现逐步下降的节水 目标，以及相关的法律、经济、技术和工程等保障措施。
最大小时用水量：
Qh
1000 Kh Qd 86400
第22页/共117页
相关规范 《城市居民生活用水量标准 》GB/T 50331-2002 标准编制的目的：合理利用水资源，加强城市供水管

•缺点：由于管道数增多，投资比合流制增大。同时，因雨水可直接排 入河道，初降的雨水较脏，有可能污染河道。
PPT文档演模板
排水工程[1]
（2）不完全分流制 只有污水管道系统而没有完整的雨水排水系统。污水通过污水排
水系统流至污水处理厂，经过处理利用后，排入水体；雨水通过地面 漫流进入不成系统的明沟或小河，然后进入较大的水体。
PPT文档演模板
排水工程[1]
排水系统体制的含义
城市中的生活污水、工业废水和降水的收集与排除方式称为排 水系统的体制，简称排水体制。
排水体制的分类
排水体制
分流制 合流制
完全分流制 不完全分流制 半分流制（截流式分流制）
直排式合流制 截流式合流制 完全合流制
PPT文档演模板
排水工程[1]
➢合流制排水系统
将生活污水、工业废水及天然降水采用同一管网系统收集、 输送和排放时，一般称这种排水方式为合流制排水系统。
•直排式合流制
在一些大城市，早期修建的合流制排水系统，对于收集、输送的 城市污水及天然降水都不经任何处理，直接排入天然水体，这种 形式称为直排式合流制。国内外的许多大城市，在早期建成的排 水系统，几乎都是采用的直排式合流制系统， 对水体污染严重。
PPT文档演模板
排水工程[1]
(1)室内污水排水系统 室内污水排水系统主要包括：室内污水排水管道及其附属
卫生设备。它用于收集、输送室内的生活污水，并将其排至室 外的管网。 (2)室外污水排水系统
室外污水排水系统包括街坊污水系统与街道污水系统两个 组成部分，设置在工厂或居民住宅区内的污水管道，称为街坊 污水系统，其作用是将厂区、居住区的生活污水收集并输送至 街道污水系统。
天然降水，一般是指雨水及融化的冰雪水。由于天然降水的径 流量很大，必须及时排除，否则，会积水成灾，影响当地居民的正 常生活和生产活动。

精选课件

沟槽开挖
拉铲挖土机 的工作示意
适用性与反铲挖土机类似。
精选课件
沟槽开挖
抓铲挖土机 的工作示意
可用以挖掘面积较小，深度较大的沟槽、沉井或独立柱基的基坑，最适宜
于进行水下挖土，如放置在驳船上，开挖地面水取水构筑物基础水下土石
方。
精选课件
沟槽开挖
多斗挖土机又称挖沟机、按工作装置分为链斗式 和轮斗式两种。
喷射井点 当基坑开挖较深，降水深度要求大于6m或采用多级轻型井点不经济时，可采 用喷射井点系统。它适用于渗透系数为0.1～50m/d的砂性土或淤泥质土，降水 深度可达8～20m。
（a）喷射井点设备简图 （b）喷射扬水器详图 （c）喷射井点平面布置 1—喷射井管；2—滤管；3—进 水总管；4—排水总管；5—高 压水泵； 6—集水池；7—水泵；8—内管； 9—外管；10—喷嘴；11—混合 室； 12—扩散管；13—压力表
➢ 阴极设在井点管内侧，埋设应垂直，严禁 与相邻阴极相碰。
➢ 阳极应外露地面20～40cm，入土深度比井 点管深50cm，以保证水位能降到所要求的深 度。
➢ 阴阳极的数量应相等，必要时阳极数量可 多于阴极。
➢ 阴阳极的间距一般为0.8～1.0m（采用轻型 井点时）或1.2～1.5m（采用喷射井点时）， 并呈平行交错排列。
起设置集水井，并沿坑底的周围开挖排水沟，使水流入集水井内，然
后用水泵抽出坑外。
精选课件
施工排水
明沟排水法设备简单，排水 方便，应用比较普遍，适用 于除细砂、粉砂之外的各种 土质。
坑内排水 1—排水沟；2—集水井；3—水泵
精选课件
施工排水
人工降低地下水位 ➢ 当基坑开挖深度较大，地下水位较高、土质较差（如细砂、粉砂等） 等情况下，可采用人工降低地下水位的方法。 ➢ 人工降低地下水位常采用井点排水的方法，具体做法是在基坑周围 或一侧埋入深于基底的井点滤水管或管井，以总管连接抽水，使地下 水位低于基坑底，以便在干燥状态下挖土，这样不但可防止流砂现象 和增加边坡稳定，而且便于施工。 ➢ 人工降低地下水位的方法，包括轻型井点、喷射井点、电渗井点、 管井井点和深井井点等。可根据土层的渗透系数、要求降低水位的深 度和工程特点，作技术经济和节能比较后适当加以选择。

环境科学与工程系
给排水管网系统课件
1.2 给水排水系统的工作原理
1.2.1 给排水系统的流量关系
原水从给水水源进入系统后形成流量，然 后顺序通过取水系统、给水处理系统、给水管 网系统、用户、排水管网系统、排水处理系统， 最后排放或复用，但各系统中的流量在同一时 间内并不相等。
环境科学与工程系
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
直排式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
截流式合流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
1.3.2 给水管网系统的构成
输水管道
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成
1.3.2 给排水管道系统的构成
渡槽输水
环境科学与工程系
给排水管网系统课件
1.3 给排水管网系统的功能与组成
1.3.2 给水管网系统的构成
输水管道的应用：
1
从水厂将清水输送至供水区域
2 从供水管网向某大用户供水的专线管道
环境科学与工程系
完全分流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
不完全分流制排水系统
给排水管网系统课件
1.4 给排水管网系统的类型与体制
1.4.2 排水管道系统的体制
环境科学与工程系
半分流制排水系统

《排水管道工程》PPT课件
本课程介绍排水管道工程的概述、材料与选择、设计、施工、维护与管理以 及案例分析。通过它，我们将深入了解排水管道工程的各个方面。
排水管道工程概述
定义和意义
了解排水管道工程的目标和 其在城市规划中的重要性。
排水系统类型
探索各种常见的排水系统类 型，如雨水排放系统和污水 处理系统。
组成结构
分析排水管道工程的组成结 构，例如管道、阀门和泵站。
排水管道材料与选择
1 常见的排水管道材料 2 特点与优缺点
介绍常用的排水管道材料， 例如PVC、HDPE和铸铁。
比较不同材料的特点、优 点和缺点，以便做出最佳 选择。
3 经济性与可持续性
讨论在选择排水管道材料 时需要考虑的经济和可持 续性因素。
排水管道工程案例分析
1
主要难点和问题
分析排水管道工程中常见的主要难点和问题，如管道堵塞和渗漏。
2
实际项目中的应用
通过案例分析，展示排水管道工程在实际项目中的应用和解决方案。
3
未来发展趋势
展望排水管道工程的未来发展趋势，如新材料和智能化技术。
排水管程，从需求分析到设计评估。
2
基本原则与要求
介绍排水管道设计中应遵循的基本原则和技术要求。
3
参数和计算方法
说明在排水管道设计中使用的参数和计算方法，如水流量和管径计算。
排水管道施工
准备工作
基本步骤
解释施工前需要进行的准备工作， 如挖掘和清理。
阐述排水管道施工的基本步骤， 如管道安装和连接。
常见问题及解决方法
讨论排水管道施工中可能出现的 常见问题，以及解决这些问题的 方法。
排水管道维护与管理
1 维护的重要性
