磁选机安装、使用和维护手册本手册适用范围适用机型：CTB型/LCTY型/LCTJ型适用型号：φ1050mm筒径系列/φ1200mm筒径系列适用槽体形式：半逆流式适用传动方式：链条传动/直连传动型号说明CTB：普通型半逆流磁选机LCTY：湿式预选磁选机LCTJ：湿式精选磁选机注：上述3种型号的磁选机槽体形式均为半逆流式，其安装、调试、维护方法均同！传动方式说明链条传动结构形式：电机+减速机+链条+滚筒直连传动结构形式：电机+减速机+联轴器+滚筒注：上述2种传动方式在结构和使用维护上有所区别，详见本手册内容！目录1.注意事项 ---------------------------------------------------------------------------------12.用途及工作原理 -------------------------------------------------------------------------13.结构组成----------------------------------------------------------------------------------24.技术参数 ---------------------------------------------------------------------------------65.安装、调整、试运行--------------------------------------------------------------------76.操作---------------------------------------------------------------------------------------137.维护---------------------------------------------------------------------------------------148.易损件------------------------------------------------------------------------------------151.注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

磁选的步骤引言磁选是一种常用的物理分离技术，通过利用物质对磁场的响应，将具有磁性的物质从混合物中分离出来。

磁选广泛应用于矿石选矿、废弃物处理、环境保护等领域。

本文将介绍磁选的步骤，包括前处理、磁选设备选择、实验操作和后处理等内容。

步骤一：前处理在进行磁选之前，需要进行前处理工作，以确保混合物中的目标物质能够有效地被磁选分离出来。

前处理的主要目的是去除混合物中的杂质，以提高磁选效果。

前处理的具体步骤包括： 1. 粉碎：将混合物进行粉碎，以增加表面积，方便磁选。

2. 研磨：对粉碎后的混合物进行研磨，以进一步增加表面积。

3. 湿磨：将研磨后的混合物与水混合，形成磨浆，以提高分离效果。

4. 分级：根据颗粒大小将磨浆进行分级，以去除较大或较小的颗粒。

步骤二：磁选设备选择磁选设备的选择是磁选过程中的重要环节，不同的磁选设备适用于不同的磁性物质和分离要求。

常见的磁选设备有磁选机、磁选滚筒和磁选板等。

磁选设备的选择应考虑以下因素： 1. 磁性物质的磁性强度：不同的磁性物质对磁场的响应程度不同，需要选择适合的磁场强度。

2. 磁选效果要求：根据目标物质的磁性强度和分离要求，选择合适的磁选设备。

3. 处理能力：根据混合物的体积和处理要求，选择适当大小的磁选设备。

步骤三：实验操作在进行磁选实验时，需要根据具体情况进行操作，以确保磁选效果的最大化。

实验操作包括样品制备、设备调试和磁选过程监控等。

实验操作的具体步骤包括： 1. 样品制备：根据前处理的结果，制备符合要求的磁性物质样品。

2. 设备调试：根据磁选设备的要求，调整磁场强度和磁选参数，以达到最佳分离效果。

3. 磁选过程监控：监控磁选过程中的磁场强度、进料速度和分离效果，及时调整参数以保证磁选效果。

步骤四：后处理磁选后处理是将分离得到的磁性物质从磁选设备中取出，并对其进行处理，以得到最终产品。

后处理的主要目的是去除残留的杂质和水分，提高产品的纯度和质量。

后处理的具体步骤包括： 1. 取出磁性物质：将磁选设备中的磁性物质取出，可以通过手工或机械方式进行。

锂矿浮选方法锂矿浮选方法介绍锂是一种重要的稀有金属，广泛应用于电池、材料和化工等领域。

锂矿的浮选方法是提取锂的常用工艺之一，本文将详细介绍锂矿浮选的各种方法。

1. 重选法重选法是锂矿浮选方法中最常用的一种。

其基本工艺流程包括原矿破碎、筛分、洗选和脱泥等步骤。

具体步骤如下： - 原矿破碎：将锂矿经过破碎设备进行粗碎和细碎，使矿石达到适宜的颗粒度。

- 筛分：通过振动筛、洗煤筛等设备对矿石进行筛分，分离出精矿和尾矿。

- 洗选：利用重浮选机、浮选槽等设备进行洗选操作，使锂矿与泡沫浮集同步，从而分离出精矿。

- 脱泥：通过脱泥机、沉淀池等设备，将精矿中的杂质、脏泥等物质去除，得到锂矿浮选产物。

2. 浮选-烧焙法浮选-烧焙法在重选法的基础上加入了烧焙步骤，可以进一步提高锂矿的品位和回收率。

具体步骤如下： - 原矿破碎、筛分和洗选同重选法。

- 烧焙：将洗选后的精矿通过烧结机等设备进行高温炼化和焙烧处理。

烧焙过程中，锂矿中的杂质被氧化分解，使锂矿品位提高。

- 脱泥同重选法。

3. 正反浮选法正反浮选法是一种常用的复合浮选方法，适用于低品位、复杂性质的锂矿。

具体步骤如下： - 原矿破碎、筛分和洗选同重选法。

-正浮选：利用锂矿与活化剂（如硫酸镁）的反应性差异，使锂矿在给定条件下被泡沫浮集，从而分离出精矿。

- 反浮选：将正浮选尾矿再进行反向浮选，分离出不同矿物的尾矿和再生锂矿。

- 脱泥同重选法。

总结锂矿浮选方法有多种工艺，在实际应用中应根据矿石性质、成本和回收率要求等因素进行选用。

重选法简单直接，适用于处理锂矿品位较高的矿石；浮选-烧焙法提高了锂矿的品位和回收率，适用于处理复杂性质的锂矿；正反浮选法适用于低品位、复杂性质的锂矿。

根据具体情况选择合适的浮选方法，可以提高锂矿的提取效率和经济效益。

4. 湿法浮选法湿法浮选法是一种采用水作为浮选介质的浮选方法。

相比于传统的干法浮选，湿法浮选法具有以下优点： - 适用于处理潮湿矿石：湿法浮选法可以直接处理潮湿的锂矿，无需先进行烘干处理，降低了生产成本。

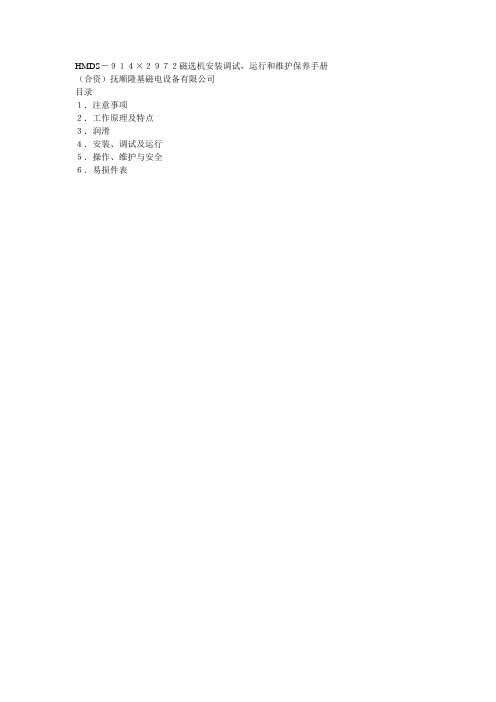

HMDS－９１４×２９７２磁选机安装调试，运行和维护保养手册（合资）抚顺隆基磁电设备有限公司目录１．注意事项２．工作原理及特点３．润滑４．安装、调试及运行５．操作、维护与安全６．易损件表一、注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

1、安全注意事项（1）使用前请仔细阅读说明书并请遵照其注意事项。

（2）佩带起搏器或类似医用电子设施的人群禁止靠近磁选机。

2、使用注意事项；（1）检查清除所有料箱中的杂物，尤其是滚筒和料箱之间。

铁质物件一旦进入槽体和滚筒之间，清除的难度很大，因此安装调试直到正常运行期间，一定要采取措施防止杂物落入。

（2）每三个月左右定期加注润滑油。

（3）每一个班次停止工作后清理进料箱、槽体以及排粗机构中的杂物。

二、工作原理及特点1、概述HMDS型磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。

如回收重介质选矿中的磁性重介质加重剂，铁选矿厂中低浓度矿浆的浓缩和磁铁矿物的富集，处理强磁选机的给矿，清除其中的磁性或较弱磁性矿物及其连生体，防止磁介质堵塞。

HMDS型磁选机采用计算机优化设计，磁路合理并严格选用高矫顽力，高剩磁的永磁体，确保磁性在长时间内不降低，所以处理矿浆体积量大，磁性铁回收率高，再选后的尾矿一般再无回收价值。

选到精矿中非磁性矿物夹杂少，精矿品位可调整，矿浆浓缩或不浓缩皆可入选。

使用中操作简单，管理方便。

保障用户的长远利益，整体结构可靠耐用。

2、工作原理逆流槽型磁选机适用于粒度0.6~0毫米强磁性矿物的湿式粗选和扫选，可获得粗精矿和尾矿两种产品。

矿浆由给矿箱均匀地给入槽体，在分选空间入口处，有特殊的弧形凸起，以使不同矿粒能在分选空间中沿整个给矿宽度上均匀分布，充分悬浮，使流动方向与磁力方向一致，有利于圆筒充分吸引磁性物．磁性较强的矿物受磁力作用，被吸附于圆筒表面，随圆筒旋转带磁性区，在重力和旋转抛力下流入精矿槽，非磁性物由溢流口排出，溢流堰具有一定高度保证圆筒在矿浆中在一定的浸入深度，这是由结构而定，不需象顺流槽那样人为控制溢流。

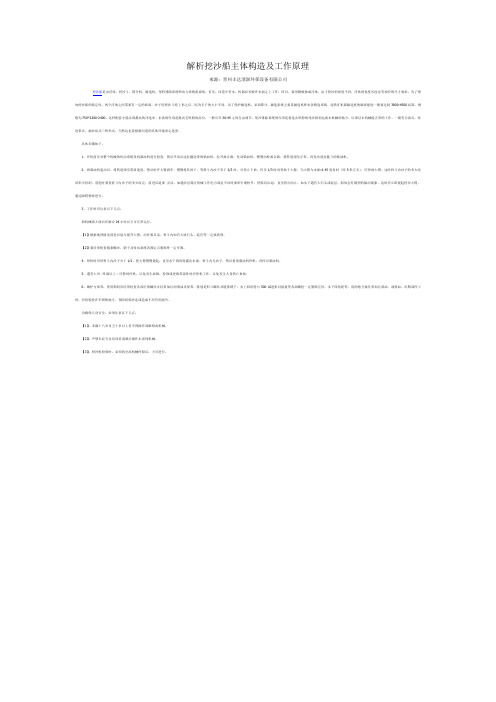

解析挖沙船主体构造及工作原理来源：青州丰达清淤环保设备有限公司挖沙船是由浮体，挖沙斗，筛分机，磁选机，尾料排除系统和动力系统组成的。

首先，河道中有水，机器必须要在水面之上工作，所以，要用钢板做成浮体，由于挖沙的深度不同，浮体的宽度长度也有相应的尺寸要求，为了增加挖沙船的稳定性，两个浮体之间需要有一定的距离。

沙子用挖沙斗挖上来之后，因为石子的大小不同，为了保护磁选机，必须筛分。

磁选系统主要是磁选机和水洗精选系统。

选铁矿机器磁选机的磁表强度一般要达到3800-4500高斯，规格为750*2200-2400，这样配套才能实现最高的净选率。

水洗的作用是提高毛铁粉的品位，一般可在30-45之间自由调节。

尾沙排除系统的作用是将选去铁粉的尾沙排到远离本机械的地方，以保证本机械能正常的工作。

一般有自流式、传送带式、抽沙泵式三种形式，当然这也是根据河道的具体环境来定选型。

具体步骤如下：1、开机前先对整个机械的传动系统及机器油料进行检查，然后开动后边拉输送带的柴油机，拉开离合器，发动柴油机，慢慢动松离合器，将转速调至正常。

再发动前拉链斗的柴油机。

2、两柴油机起动后。

将转速调至需要速度。

然后松开大臂刹车。

慢慢将其放下，等料斗内沙子多于2/3时，可停止下放，待至1/3时再资助下大臂。

当大臂与水面成45度角时（即5米左右），应停放大臂。

这时料斗内沙子的多少改用牵引控制，前进时要查看斗内沙子的多少而定，前进后退要灵活，如遇沙层塌方机械工作吃力或拉不动时要牵引绳松开，使船向后退，直至挖动为止。

如水下遇有大石头或泥层，船体会有剧烈的振动现象，这时应立即提起挖沙大臂，避过障碍物再进行。

3、工作时应注意以下几点：新机械或大修后应磨合24小时后方可正常运行。

【1】根据地理情况前进后退与提升大臂，动作要灵活，料斗内如有大块石头、泥巴等一定要清理。

【2】要经常检查链条螺丝、销子及传动系统各固定点紧固件一定牢固。

4、停机时应使料斗内沙子少于1/2，把大臂慢慢提起，直至水下四角轮露出水面。

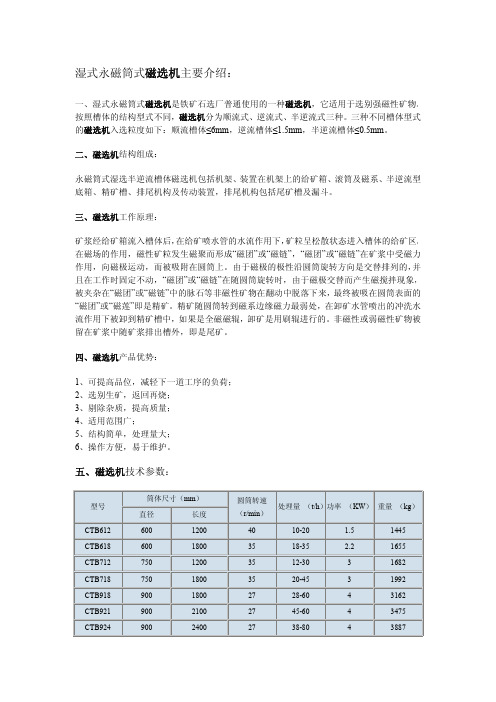

湿式永磁筒式磁选机主要介绍：一、湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机，它适用于选别强磁性矿物。

按照槽体的结构型式不同，磁选机分为顺流式、逆流式、半逆流式三种。

三种不同槽体型式的磁选机入选粒度如下：顺流槽体≤6mm，逆流槽体≤1.5mm，半逆流槽体≤0.5mm。

二、磁选机结构组成：永磁筒式湿选半逆流槽体磁选机包括机架、装置在机架上的给矿箱、滚筒及磁系、半逆流型底箱、精矿槽、排尾机构及传动装置，排尾机构包括尾矿槽及漏斗。

三、磁选机工作原理：矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。

在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。

由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。

非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。

四、磁选机产品优势：1、可提高品位，减轻下一道工序的负荷；2、选别生矿，返回再烧；3、剔除杂质，提高质量；4、适用范围广；5、结构简单，处理量大；6、操作方便，易于维护。

五、磁选机技术参数：本机的润滑较简单，减速机及密封罩为稀油润滑，润滑油有机械油HJ30-HJ50（GB443-64）任何一种，新产品运转一个月后应彻底清洗一次，换新油，以后每隔6-8个月清洗一次。

滚动轴承为干油润滑，采用钙基脂（GB491-65）ZG2-ZG4任何一种，永磁圆筒的轴承盖及传动轴上各有一个M10×1螺塞，将其拧下来，用油枪注入干油。

各润滑点见上图七、机器的安装、调整及试运转（一）、安装、调整1、各主要部件列入下表名称注意事项永磁圆筒轻吊轻放远离铁器防止变形槽体不要碰撞防止变形机架2、按图纸规定的技术条件进行安装。

弱磁场磁选设备的选择与计算磁选设备主要有弱磁场磁选设备、强磁场磁选设备和高梯度磁选设备。

弱磁场磁选设备适用于处理各种强磁性矿物，包括选别设备（如湿式筒式磁选机、脱水槽、磁聚机、干式筒式磁选机、磁力滚筒等)及辅助设备（如预磁器、脱磁器等）。

一、湿式筒式磁选机湿式筒式磁选机的磁系有电磁和永磁两种。

由于永磁材料的成功应用永磁筒式磁选机几乎独占了弱磁场磁选机整个领域。

目前，采用钡或锶铁氧体磁系的磁选机筒体表面磁感应强度一般为120~180mT;某些直径1050mm以上的大筒径磁选机采用高磁能积的稀土铁氧体复合磁系，筒体表面磁感应强度达到180~200mT;采用钕铁硼、铈钴铜和锶铁氧体复合磁系，筒体表面磁感应强度可达400mT.。

湿式永磁筒式磁选机按槽体结构分为顺流式、逆流式和半逆流式三种形式，其适宜入选粒度分别为6~0mm、1.5~0mm和0.5~0mm。

永磁筒式磁选机广泛用于强磁性矿物的选别以及过滤前或再磨前矿浆的浓缩作业。

对于粗选作业、强磁选机前的弱磁选作业(为选出强磁性矿物防止强磁选机发生磁性堵塞而设置)和浓缩作业一般应选用磁感应强度较高的大简径磁选机；精选作业直采用磁感应强度较低的磁选机。

永磁筒式磁选机的处理量一般应根据类似厂矿相同规格、相同性能磁选机的实际指标选取，如果筒长不同，可按下式计算：q=q0(L-0.2) (1)式中q——磁选机处理量(干矿)，t/h;q0——单位有效筒长处理量，t/(m·h)，取类似厂矿指标；L——磁选机几何筒长，m.湿式永磁筒式磁选机主要生产实例见表1。

二、磁力脱水槽磁力脱水槽是一种磁力与重力联合作用的磁选设备，磁感应强度一般为30~50mT,分电磁和永磁两种类型，目前永磁脱水槽应用较多，常用于强磁性矿物磁选前的脱泥和预选作业。

磁力脱水槽能分选出大量细粒尾矿并兼顾有脱泥脱水作用；亦可用于磁铁矿精矿过滤前的浓缩作业。

磁力脱水槽结构简单，无运动部件，操作方便。

磁选机的分选原理及过程磁选机是使用于再利用粉状粒体中的除去铁粉等，被广泛用于资源回收，木材业、矿业、窑业、化学、食品等其他工场，适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的干式磁选，也用于煤、非金属矿、建材等物料的除铁作业，是产业界使用最广泛的、通用性高的机种之一。

，磁选机在世界上已经出现很多年，同时也带来很大效益，技术不断在创新，设备不断在改进，这样新型强磁选机就问世，新型强磁选机是单独使用磁选方法大规模处理弱磁性矿石，特别是氧化铁矿石成为可能。

但是在某些场合，磁选仍需与其他选矿方法联合，才能达到分选目的和要求。

磁选是利用各种矿物的比磁化系数不同，并借助于磁力和机械力将磁性矿物分离开来的机械。

适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。

磁选机的磁系，采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度高。

本产品具有结构简单、处理量大、操作方便、易于维护等优点。

磁选机根据磁场强度可分为低.中.高磁性磁选机,按选别方法可分为干式和湿式磁选机,按产生磁场方法可分为电磁磁选机和永磁磁选机,按结构不同分桶式.盘式.辊式.环式.转辊式转笼式和带式磁选机等。

磁选机分选过程：矿浆经给矿箱流入槽体（底箱）后，在给矿喷水管的水流作用下，使矿粒呈松散状态进入箱底的给矿区。

由于磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，并克服重力等机械力向磁极运动。

因磁系的极性交替，矿粒发生磁搅拌使机械夹杂的脉石脱落下来，从而使精矿品位得到提高。

磁性矿粒随圆筒转至磁系边缘最弱处。

在卸矿水管喷出的冲洗水流作用下，将它卸到精矿槽中。

非磁性或弱磁性矿粒在槽体内快速流动的矿浆流作用下，从底板的尾矿孔排放到尾矿管中。

该磁选机可以获得高质量的铁精矿。

同时也能得到较好的回收率。

它适宜于处理细粒小于0.2毫米、大于40微米的强磁性矿物的粗选与精选作业，它可以多台串联工作，实现多次精选的作用。

磁选机的结‎构及工作原‎理作者：未知发布日期：2009-09-28 09:26一、磁选机的基本结构‎湿式永磁筒‎式磁选机主‎要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6‎部分组成。

圆筒由2-3mm不锈‎钢板卷焊成‎筒，端盖为铸铝‎件或工件，用不锈钢螺‎钉和筒相连‎。

电机通过减‎速机或直接‎用无极调速‎电机，带动圆筒、磁辊和刷辊‎作回转运动‎。

磁系为开放‎式磁系，装在圆筒内‎和裸露的全‎磁。

磁块用不锈‎钢螺栓装在‎磁轭的底板‎上，磁轭的轴伸‎出筒外，轴端固定有‎拐臂。

扳动拐臂可‎以调整磁系‎偏角，调整合适后‎可以用拉杆‎固定。

槽体的工作‎区域用不锈‎钢板制造，机架和槽体‎的其他部分‎用普通钢材‎焊接。

二、磁选机的工‎作原理矿浆经给矿‎箱流入槽体‎后，在给矿喷水‎管的水流作‎用下，矿粒呈松散‎状态进入槽‎体的给矿区‎。

在磁场的作‎用，磁性矿粒发‎生磁聚而形‎成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受‎磁力作用，向磁极运动‎，而被吸附在‎圆筒上。

由于磁极的‎极性沿圆筒‎旋转方向是‎交替排列的‎，并且在工作‎时固定不动‎，“磁团”或“磁链”在随圆筒旋‎转时，由于磁极交‎替而产生磁‎搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等‎非磁性矿物‎在翻动中脱‎落下来，最终被吸在‎圆筒表面的‎“磁团”或“磁莲”即是精矿。

精矿随圆筒‎转到磁系边‎缘磁力最弱‎处，在卸矿水管‎喷出的冲洗‎水流作用下‎被卸到精矿‎槽中，如果是全磁‎磁辊，卸矿是用刷‎辊进行的。

非磁性或弱‎磁性矿物被‎留在矿浆中‎随矿浆排出‎槽外，即是尾矿。

磁选设备及‎其工作原理‎的介绍磁选机有那‎几种？目前，国内外使用‎的磁选机种‎类很多，分类方法不‎一。

（l）按磁选机的‎磁源可分为‎永磁磁选机‎与电磁磁选‎机；（2）根据磁场强‎弱可分为：（1）弱磁场磁选‎机，磁极表面磁‎场强度H0‎=72一13‎6千安/米，磁场力Hg‎r adH=（2 .5~ 5 .0）x 1011安‎2／米 3.（2）中磁场磁选‎机，磁极表面磁‎场强度H。
