2M故障处理总结

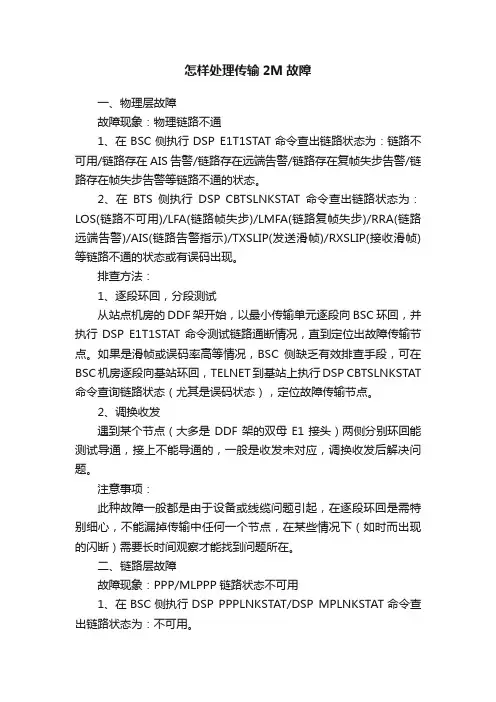

怎样处理传输2M故障一、物理层故障故障现象：物理链路不通1、在BSC侧执行DSP E1T1STAT命令查出链路状态为：链路不可用/链路存在AIS告警/链路存在远端告警/链路存在复帧失步告警/链路存在帧失步告警等链路不通的状态。

2、在BTS侧执行DSP CBTSLNKSTAT命令查出链路状态为：LOS(链路不可用)/LFA(链路帧失步)/LMFA(链路复帧失步)/RRA(链路远端告警)/AIS(链路告警指示)/TXSLIP(发送滑帧)/RXSLIP(接收滑帧) 等链路不通的状态或有误码出现。

排查方法：1、逐段环回，分段测试从站点机房的DDF架开始，以最小传输单元逐段向BSC环回，并执行DSP E1T1STAT命令测试链路通断情况，直到定位出故障传输节点。

如果是滑帧或误码率高等情况，BSC侧缺乏有效排查手段，可在BSC机房逐段向基站环回，TELNET到基站上执行DSP CBTSLNKSTAT 命令查询链路状态（尤其是误码状态），定位故障传输节点。

2、调换收发遇到某个节点（大多是DDF架的双母E1接头）两侧分别环回能测试导通，接上不能导通的，一般是收发未对应，调换收发后解决问题。

注意事项：此种故障一般都是由于设备或线缆问题引起，在逐段环回是需特别细心，不能漏掉传输中任何一个节点，在某些情况下（如时而出现的闪断）需要长时间观察才能找到问题所在。

二、链路层故障故障现象：PPP/MLPPP链路状态不可用1、在BSC侧执行DSP PPPLNKSTAT/DSP MPLNKSTAT命令查出链路状态为：不可用。

2、在BTS侧执行DSP CBTSBRDSPECSTAT命令查询传输接口板（CMPT/UTRP）链路状态中，LCP/IPCP/PPPMux状态任意一个为不可用。

排查方法：1、排除物理层故障参照前面所述方法，排除物理层故障，DSP E1T1STAT/DSP CBTSLNKSTAT查询结果均可用。

2、排查数据配置是否对应①在BSC侧执行CHK CBTSIFCFG命令检查数据配置是否一致。

2M电路故障分析2M电路对传输来说，主要分2类，一类是本单位电路，另一类是租用电路。

租用电路处理方式就是自己先测本端电路，保证完好的情况联系对方就可以了。

今天我们先讲一下我们本单位的2M电路，信息网专线电路。

一、常用协议转换器类型及告警说明1．Spark-2001D（10Base-T/E1/V.35转换器）前面板示意图1)E1 LOOP：当拨码开关LOOP控制位（BIT-1）至于下方（ON）时，环回测试功能开启，本端E1自环此红灯亮，同时将对端E1环回。

正常工作时LOOP控制位应置于上方（OFF），此时E1 LOOP红灯熄灭。

2)E1 LOS：如果E1有LOS告警，则此红灯亮，正常则灯熄灭。

若红灯闪亮，则表示E1不同步。

3)E1 RALM：如果E1出现远端告警，则此红灯亮，正常则灯熄灭。

4)V.35 TX：V.35口状态，有数据发送，则此绿灯亮，无则灯灭；但在Spark-2001D（I）中，无意义。

5)V.35 RX：V.35口状态，有数据接收，则此绿灯亮，无则灯灭；但在Spark-2001D（I）中，无意义。

6)LAN LINK：LAN接口连接正常，绿灯亮，但在Spark-2001D（II）中，无意义。

7)LAN TX：LAN接口状态，有数据发送，则此绿灯闪亮，无则灯灭；但在Spark-2001D（II）中，无意义。

8)LAN RX：LAN接口状态，有数据接收，则此绿灯闪亮，无则灯灭；但在Spark-2001D（II）中，无意义。

9)RUN：此绿灯闪亮，表示转换器已处于工作状态。

10)POWER：连接电源后POWER绿灯亮，表示外部供电设备已经连接正常，但不表示已通电。

2．Xway-SH05（SHDSL/E1）前面板示意图1)POWER：亮表示设备加点正常。

2)RUN：闪烁表示设备运行正常。

（闪烁周期为2秒）3)LOOP：亮表示有近端和远端环回；灭表示无环回。

4)NMS：网管状态指示灯，长亮表示为网管状态，长灭表示为手动状态，闪烁表示从串口或DSL线路收到控制信息。

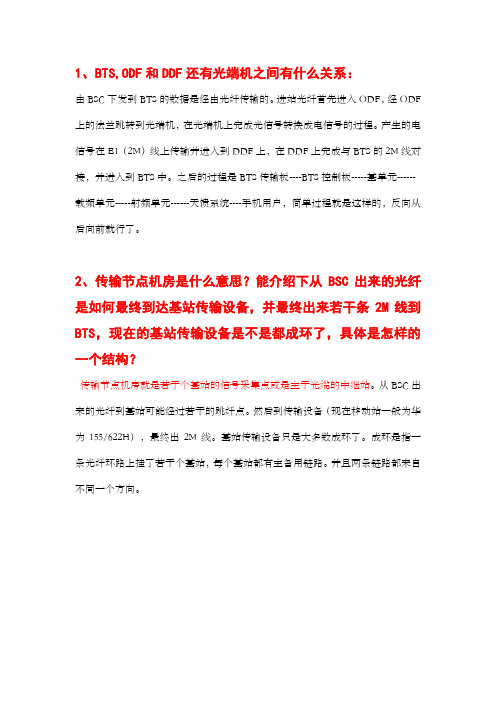

1、BTS,ODF和DDF还有光端机之间有什么关系：由BSC下发到BTS的数据是经由光纤传输的。

进站光纤首先进入ODF，经ODF 上的法兰跳转到光端机，在光端机上完成光信号转换成电信号的过程。

产生的电信号在E1（2M）线上传输并进入到DDF上，在DDF上完成与BTS的2M线对接，并进入到BTS中。

之后的过程是BTS传输板----BTS控制板-----基单元------载频单元-----射频单元------天馈系统----手机用户，简单过程就是这样的，反向从后向前就行了。

2、传输节点机房是什么意思？能介绍下从BSC出来的光纤是如何最终到达基站传输设备，并最终出来若干条2M线到BTS，现在的基站传输设备是不是都成环了，具体是怎样的一个结构？传输节点机房就是若干个基站的信号采集点或是主干光缆的中继站。

从BSC出来的光纤到基站可能经过若干的跳纤点。

然后到传输设备（现在移动站一般为华为155/622H），最终出2M线。

基站传输设备只是大多数成环了。

成环是指一条光纤环路上挂了若干个基站，每个基站都有主备用链路。

并且两条链路都来自不同一个方向。

2、PTN和OTN在组网和结构上有什么区别，在网络改造过程中有哪些相同和不同先说PTN，PTN类似于MSTP，但只是类似，PTN主要为数据业务的传输而服务，因此它主要提供GE、FE接口，当然也可以提供2M或者STM-N接口，不过其2M和STM-N已经不再是MSTP设备的帧结构形式，而是IP包的形式。

PTN目前有两大类，一类是由MSTP 演变的T-MPLS，另一类是由数据设备演变的PBB-TE，通常传输厂商的产品属于前者，而数据厂商的产品属于后者，两类产品的优劣可以自行搜索相关文章。

由此可见，PTN从根本上来说就是一种基于新内核的MSTP，其主要功能和实现方式都与MSTP非常相似。

再说OTN，OTN实际上是DWDM和ASON的综合体。

首先OTN具备光交叉能力，即通过加载WSS型ROADM模块，可以使其组成类似于ASON设备的MESH网结构，即提高业务调度的灵活性，又增加了网络安全性；其次OTN具备电交叉能力，即每个波道的子速率交叉能力，这一部分与SDH的作用非常相像，但OTN有自己特殊的帧结构，那就是2.5G 颗粒的ODU1和10G颗粒的ODU2，也有专门为数据业务服务的ODU1E和ODU2E。

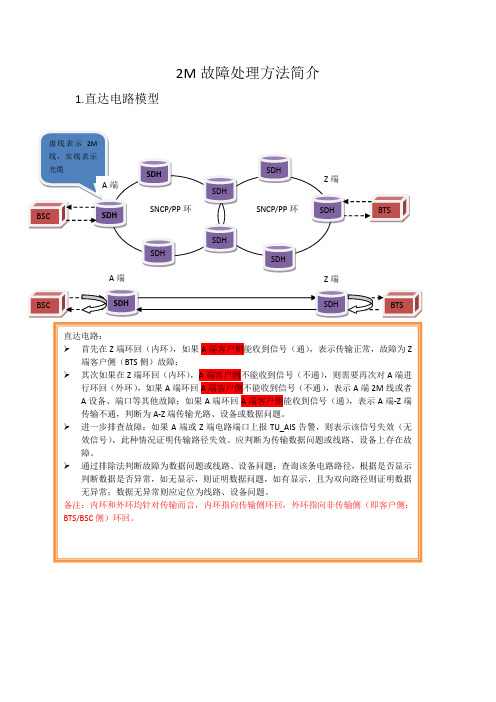

2M故障处理方法简介1.直达电路模型直达电路：首先在Z端环回（内环），如果A端客户侧能收到信号（通），表示传输正常，故障为Z 端客户侧（BTS侧）故障；其次如果在Z端环回（内环），A端客户侧不能收到信号（不通），则需要再次对A端进行环回（外环），如果A端环回A端客户侧不能收到信号（不通），表示A端2M线或者A设备、端口等其他故障；如果A端环回A端客户侧能收到信号（通），表示A端-Z端传输不通，判断为A-Z端传输光路、设备或数据问题。

进一步排查故障：如果A端或Z端电路端口上报TU_AIS告警，则表示该信号失效（无效信号），此种情况证明传输路径失效。

应判断为传输数据问题或线路、设备上存在故障。

通过排除法判断故障为数据问题或线路、设备问题：查询该条电路路径，根据是否显示判断数据是否异常，如无显示，则证明数据问题，如有显示，且为双向路径则证明数据无异常；数据无异常则应定位为线路、设备问题。

备注：内环和外环均针对传输而言，内环指向传输侧环回，外环指向非传输侧（即客户侧：BTS/BSC侧）环回。

2.转接电路模型2M转接：首先在Z端环回（内环），如果A端客户侧能收到信号（通），表示传输正常，故障为客户侧故障；其次如果在Z端环回（内环），A端客户侧不能收到信号（不通），则需要再次对A端进行环回（外环），如果A端环回A端客户侧不能收到信号（不通），表示A端2M线或者A设备、端口等其他故障；如果A端环回A端客户侧能收到信号（通），则再次对转接C 进行环回（外环），该处将分两种情况处理①如果A端客户侧不能收到信号（不通），判断故障为转接B-转接C点2M硬件故障或A端-转接B数据、线路或设备问题，要进一步确认故障点需要再次环回转接点B，此时忽略上图中的转接C-Z端路由，将转接B作为上例中的“Z端”来看，参照直达电路的处理流程来定位故障；②如果A端客户侧能收到信号（通），则应判断为转接C-Z端数据、线路或设备问题，此时忽略上图中的转接B-A端路由，将转接C作为上列中的“A端”来看，参照直达电路的处理流程来定位故障。

2M故障定位及处理方法2M通路连接及路由示意图：交换->基站局向基站->交换局向图一：2M通路连接及路由示意图2M故障出现时，先结合电路资料和交换端口表，查询传输网管相应端口告警，以确定进一步处理方法及故障定位。

结合告警处理的经验和故障产生的原理，故障类型大致有如下：注传输网管告警简易原理：传输设备在涉及成本问题情况下，支路板和光板均只在接收端设置感应器，即只在接收端对（对端发送至本段接收中继段）信号进行检测，对端发端不对发送信号进行检测，故存在发端信号无法预知的漏洞，出现故障无法直接判定；可采用环回方式利用接收端检测相应发送端是否有信号发出或者在硬件上（如DDF架或者光口发端）直接用仪表测试。

1.网管上基站侧报PDH物理端口LOS此种故障从告警可看出为基站内传输支路板接收检测无信号，可能原因●DDF架相应端子连接件松动、●基站设备停电传输未下电、●基站设备发送端至DDF跳线故障（虚焊、断损），●有很小可能是传输支路板至DDF的线缆（支路板侧接收线）故障。

处理方法：基站侧PDH物理端口LOS即证明故障出现在基站侧，具体定位如下：(1)在网管做基站设备支路板的线路侧环回，如环回交换中继端口恢复，取消环回则交换中继中断，则故障定位在传输支路板至基站设备间。

(2)在基站DDF上相应传输端口硬环回，如环回交换中继端口恢复，取消环回则交换中继中断，则故障定位在DDF相应端口至基站设备间；如DDF环回后交换仍中断，传输告警不消失，则定位在传输设备支路板接收端至DDF间线缆（即传输接收线）故障。

注：判断为传输接收线故障的前提是，基站业务故障前已开通，而不是新开通电路调测时。

(3)定位故障后，检查线缆接头是否虚焊、是否2M线缆铜芯与外屏蔽层短路、是否2M线缆铜芯与同轴头外壳短路、线缆是否被损坏、是否DDF连接件松动、是否DDF连接件损坏、是否设备支路板上预制线插头松动等。

交换->基站局向基站->交换局向图二：基站侧2M通路环回示意图2.网管上核心机房侧报PDH物理端口LOS此种故障从告警可看出为核心局内传输支路板接收检测无信号，可能原因●传输侧DDF架接收端子连接件松动、●交换侧DDF架发送端子连接件松动、●交换侧DDF发送端至传输侧DDF接收端间跳线故障（虚焊、断损），●有很小可能是传输支路板至DDF的线缆（支路板侧接收线）故障。

关于SDH设备2M电路故障的分析思考摘要2M电路的运用在SDH系统占有很大比重，它的稳定是SDH系统的基石。

如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。

关键词误码系统稳定分析处理铁路在高速发展，对传输网络的安全性及稳定性也就提出了更高的要求。

在铁路通信系统中有大量的2M业务在使用，在日常维护工作中会遇见很多2M电路故障，大多数故障会有相对应的信息上报网管。

如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。

下面就2M电路的告警信息、如何查找处理进行分析如下：一、2M电接口LOS告警网管的告警信息：2M信号丢失。

当检测到PDH一侧没有信号送入SDH设备时，2M支路板会上报此类告警信息。

LOS只与本网元有关，一般有一下几个原因造成：1、2M缆有问题。

2、终端设备的DDF架的2M接口接触不良。

3、电接口板对应的某个或某些2M接口的电路模块损坏。

4、数据配置有误。

5、时隙数据丢失。

这类故障的处理较为简单，但为了不至于与中断业务，可以通过配置新的替代业务的办法先恢复故障业务，然后再处理故障电路。

常见的方法有：1、在DDF侧对该电路进行硬环回，判断是传输侧还是业务侧的问题。

2、在网管上对该2M口做“线路侧环回”、“终端侧环回”，来判断是哪一段出的问题。

3、检查数据是否配置错误，通常使用插入告警法。

4、重新配置该2M电路的数据解决数据丢失告警。

5、更换故障的2M支路板。

二、2M接口没有LOS告警造成该现象的原因如下：1、时隙配置错误。

2、接地问题：如传输设备接地阻值较大，造成2M线屏蔽层的电位太高。

3、维护和故障处理时设置了各类环回：网管设置的软环，设备侧的硬环。

4、设备的单板吊死。

5、软硬件版本不一致。

因为没有告警信息，所以这类问题处理起来较为复杂。

处理此类问题的主要方法有时隙配置重新下发、仪表测试、插入告警、环回等方法。

1、时隙配置错误的处理：在网管上将穿通的业务时隙在某个网元处，把收发配置在相对应的光板上的收发TU-12上。

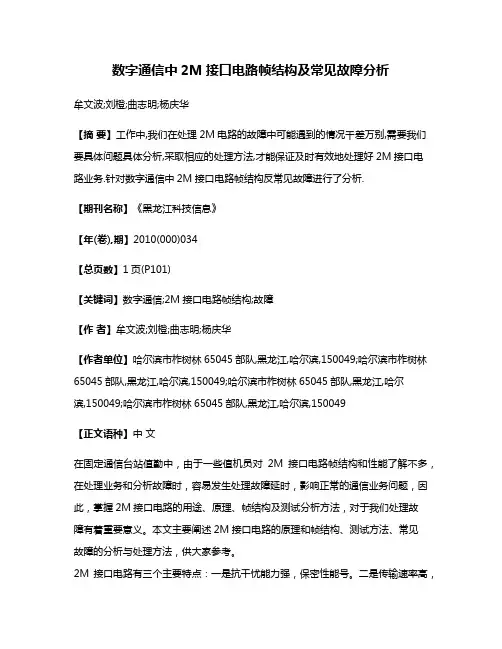

数字通信中2M接口电路帧结构及常见故障分析牟文波;刘橙;曲志明;杨庆华【摘要】工作中,我们在处理2M电路的故障中可能遇到的情况千差万别,需要我们要具体问题具体分析,采取相应的处理方法,才能保证及时有效地处理好2M接口电路业务.针对数字通信中2M接口电路帧结构反常见故障进行了分析.【期刊名称】《黑龙江科技信息》【年(卷),期】2010(000)034【总页数】1页(P101)【关键词】数字通信;2M接口电路帧结构;故障【作者】牟文波;刘橙;曲志明;杨庆华【作者单位】哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049;哈尔滨市柞树林65045部队,黑龙江,哈尔滨,150049【正文语种】中文在固定通信台站值勤中，由于一些值机员对2M接口电路帧结构和性能了解不多，在处理业务和分析故障时，容易发生处理故障延时，影响正常的通信业务问题，因此，掌握2M接口电路的用途、原理、帧结构及测试分析方法，对于我们处理故障有着重要意义。

本文主要阐述2M接口电路的原理和帧结构、测试方法、常见故障的分析与处理方法，供大家参考。

2M接口电路有三个主要特点：一是抗干忧能力强，保密性能号。

二是传输速率高，信道利用率高，网络时延短。

三是数据信息全透明。

由于2M接口电路是建立语音、数据、传真、图像多种业务的理想平台，因此，其在用户点对点或多点间计算机联网、DDN网和帧中继ATM网的延伸段、可视会议的组网、实时图像的监控组网、程控和信令的组网、通过数字电路上互联网等方面应用广泛。

2M接口主要有非平衡75欧姆、平衡120欧姆两种接口类型。

大部分都是非平衡75欧姆物理接口，极少一部分通信机房内使用的是平衡120欧姆物理接口。

2M信号的传输首先是在一端将模拟信号转化成数字信号，在另一端则反之。

在进行信号数字化后，为了适合数字传输线路上的传输特性还需进行传输码型编码，即2M 传输码型HDB3码。

2Mbit/s电路对接的故障分析作者姓名：作者单位：作者职务：联系方式：邮编：2Mbit/s电路的对接，顾名思义就是指将相同或不同设备间的2Mbit/s电路以直接或间接的方式连接起来，这是通信网络中最平常不过的一种电路调度形式，然而在实际应用中总会有些奇怪的故障出现，令不少维护人员大伤脑筋，以下试举数例进行分析。

1、内部地线问题南方某通信站，三楼的交换机有10条2Mbit/s电路通过DDF转接至一台SDH155M传输设备中。

此传输和DDF设备均为2000年安装投入使用，以前使用正常，但近年来只要一到雷雨季节，2Mbit/s配线的外导体就经常有数条被烧坏，护套被溶化。

刚开始局方以为是室外地线不合格造成的，于是新设了一组1欧姆的地线投入使用，但情况依旧，为了保障通信安全，只好将此传输和DDF 停用。

后来我们对此通信站进行扩容改造，必需要启用此传输和DDF。

我们分析，由于2Mbit/s配线的外导体在两端均已接地，如果它们被烧毁，肯定是因为接地不好以至在雷雨天出现电位差而产生大电流，外导体发热而被烧坏。

经我们检查，此传输机柜和DDF机柜通过25mm2地线接至地线排，连接良好，仪表测试为正常的0欧姆。

DDF模块与DDF机柜之间的阻值为0欧姆，正常。

传输子框和传输机柜之间的阻值在0～1欧姆之间来回摆动，不正常，看来问题可能就在这里。

于是将整个传输子框拆下，发现子框背板通过一根6mm2的黄绿地线连接至机柜的地线端子。

拆下此端子，发现在6mm2黄绿地线的铜鼻子和机柜地线端子之间竟然夹着一个已经生锈的钢质弹力垫片，而正常情况下此弹力垫片应该夹在铜鼻子和紧固螺丝帽之间，可见这是当时施工安装的错误。

前几年由于此弹力垫片尚未生锈，接触还算良好，随着时间的推移，弹片生锈，接触电阻增大，如果流过大电流阻值会更大。

当遇到雷雨天气时设备的地电位不能随着外地线的地电位同步变化，造成电位差而将2Mbit/s线的外导体烧坏。

由于此弹力垫片比铜鼻子要小，夹在铜鼻子下面平常根本无法发现，只有将设备拆开卸下铜鼻子才能发现，隐蔽性非常强，故此前局方人员一直没有发现。

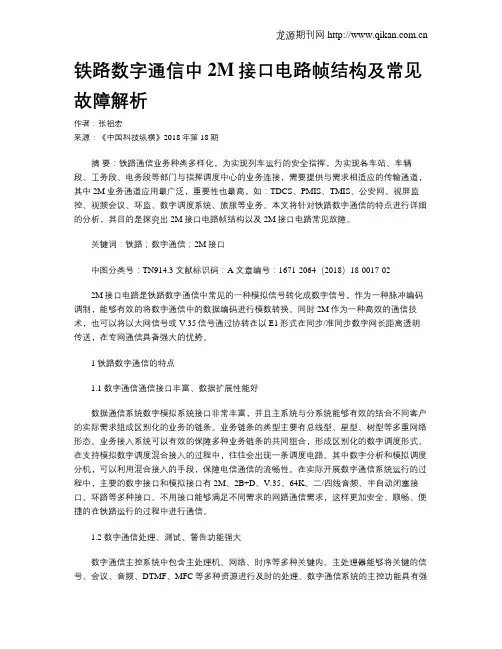

铁路数字通信中2M接口电路帧结构及常见故障解析作者：张祖宏来源：《中国科技纵横》2018年第18期摘要：铁路通信业务种类多样化，为实现列车运行的安全指挥，为实现各车站、车辆段、工务段、电务段等部门与指挥调度中心的业务连接，需要提供与需求相适应的传输通道，其中2M业务通道应用最广泛，重要性也最高，如：TDCS、PMIS、TMIS、公安网、视屏监控、视频会议、环监、数字调度系统、旅服等业务。

本文将针对铁路数字通信的特点进行详细的分析，其目的是探究出2M接口电路帧结构以及2M接口电路常见故障。

关键词：铁路；数字通信；2M接口中图分类号：TN914.3 文献标识码：A 文章编号：1671-2064（2018）18-0017-022M接口电路是铁路数字通信中常见的一种模拟信号转化成数字信号，作为一种脉冲编码调制，能够有效的将数字通信中的数据编码进行模数转换。

同时2M作为一种高效的通信技术，也可以将以太网信号或V.35信号通过协转在以E1形式在同步/准同步数字网长距离透明传送，在专网通信具备强大的优势。

1 铁路数字通信的特点1.1 数字通信通信接口丰富、数据扩展性能好数据通信系统数字模拟系统接口非常丰富，并且主系统与分系统能够有效的结合不同客户的实际需求组成区别化的业务的链条。

业务链条的类型主要有总线型、星型、树型等多重网络形态。

业务接入系统可以有效的保障多种业务链条的共同组合，形成区别化的数字调度形式。

在支持模拟数字调度混合接入的过程中，往往会出现一条调度电路。

其中数字分析和模拟调度分机，可以利用混合接入的手段，保障电信通信的流畅性。

在实际开展数字通信系统运行的过程中，主要的数字接口和模拟接口有2M、2B+D、V.35、64K、二/四线音频、半自动闭塞接口、环路等多种接口。

不用接口能够满足不同需求的网路通信需求，这样更加安全、顺畅、便捷的在铁路运行的过程中进行通信。

1.2 数字通信处理、测试、警告功能强大数字通信主控系统中包含主处理机、网络、时序等多种关键内。

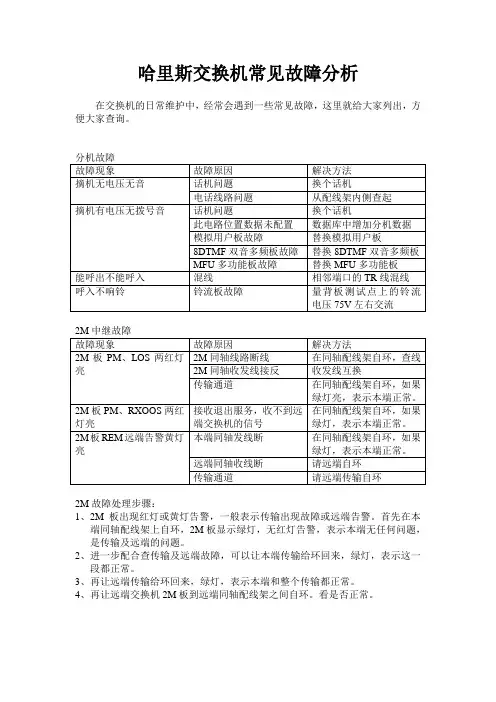

哈里斯交换机常见故障分析在交换机的日常维护中，经常会遇到一些常见故障，这里就给大家列出，方便大家查询。

2M故障处理步骤：1、2M板出现红灯或黄灯告警，一般表示传输出现故障或远端告警。

首先在本端同轴配线架上自环，2M板显示绿灯，无红灯告警，表示本端无任何问题，是传输及远端的问题。

2、进一步配合查传输及远端故障，可以让本端传输给环回来，绿灯，表示这一段都正常。

3、再让远端传输给环回来，绿灯，表示本端和整个传输都正常。

4、再让远端交换机2M板到远端同轴配线架之间自环。

看是否正常。

哈里斯2M 板指示灯状态：2MA 格式正常亮CAS 和HDB3两个灯，如果从这块2M 板上取时钟，则REF 灯会亮。

Q 信令正常亮 PRI 和HDB3两个灯，如果从这块2M 板上取时钟，则REF 灯会亮。

红灯表示帧失步 红灯表示2M 板收不到任何信号（断线或接反了） 黄灯表示2M 板收到了对方的远告信号。

红灯表示接收退出服务 红灯表示发送退出服务 其它灯为生产测试灯，无使用意义。

绿灯表示参考时钟生效，调度机正从本板上读时钟。

绿灯表示本板是30PRI CCS 共路信令QSIG 信令或ETSI 或HDN 绿灯表示本板是CAS 随路信令A 格式，1号信令，2M 仿EM 等 HDB3码，所有2M 基本上都是HDB3码，所以永远会亮 CRC 校验灯，一般数据库双方BOA 中设置了才亮， 板子故障灯 板子复位灯哈里斯IXP2000型调度机冗余机架指示灯状态：TSA和ICPU上面没有红灯，就表示公控正常，有红灯表示有故障。

哈里斯MAP型调度机公控冗余机架指示灯状态：其它哈里斯板件,只要有红灯、黄灯，都表示故障状态。

正常运行时，应该亮绿灯。

处理故障的一般方法1、替换法使用同种硬件设备进行替换。

例如：某个用户在配线架内侧没有拨号音了，这时用旁边相同的用户板替换这块用户板，看故障是不是跟着板子走。

如果这个用户有拨号音了，其它位置的相应用户没有拨号音了，则断定是那块用户板的这一路有问题。

关键词 ： ２ Ｍ； 电力通信 ； ２ Ｍ 接 口的常见故障 在梅州电力通信系统中， ２ Ｍ被广泛地应用于承载电力通信的各种 ２ ． ８ ２ Ｍ 在程控 交换机 联 网 中的应用 。 业务 ， 如Ｐ Ｃ Ｍ设备、 调度数据网、 综合数据网、 继电保护复用保护通道、 号， 随着电力生产的发展和用户需求的 增加 ， 程控交换机设备的容量也 稳控通道 、 会议电视系统 ， 网管系统、 程控交换机联网等等 ， 是电力通信 不断增加， 通过 ２ Ｍ中继的方式可以实现多台程控交换机互联 ， 组建完 ， 系统中最常用的接 口之一。下面就 ２ Ｍ在梅州电力系统 中的应用及常 善的交换网络。 见故障处理做一些探讨。 ３ ２ Ｍ 的常见 故障处 理 １ ２ Ｍ 简介 由于 ２ Ｍ在电力通信系统中应用越来越多， 相应的故障现象也越来 １ ． １ ２ Ｍ接口标准。 ２ Ｍ接口分为欧洲标标准和北美标准 ： 欧洲的 ３ ０ 越多 ， 本＾ 、 结合实际维护中的经验 ， 探讨 ２ Ｍ的常见故障及处理办法。 路脉码调制 Ｐ Ｃ Ｍ简称 Ｅ １ ， 速率是 ２ ． ０ ４ ８ Ｍ ｂ ｉ ｆ ｓ， 由３ ２ 条６ ４ ｋ ｂ ｐ ｓ 线路 ３ ． １ 硬件问题引起的故障分析。 ３ ． １ １ ２ Ｍ线缆引起的故障。 在通道开 和 ２条信令和控制线路组成 ； Ｔ １ 是北美标准，支持 １ ． ５ ４ ４ Ｍｂ ｐ ｓ 专线 电 通之前 ， 必须仔细检查线路， 确保 ２ Ｍ电缆布放正确 ， 无损伤 ， ２ Ｍ线缆头 无虚焊 、 漏焊 、 接触不 良等的现象。确定收发接入是否正 话数据传输 ， 由２ ４ 条独立通道组成 ， 每个通道 的传输速率为 ６ ４ ｋ ｂ ｐ ｓ 。 我 制作质量可靠 ， 国采用的是欧洲标准的 Ｅ １ 标准。 常。 ｍ 案例一： 某站上报无法登人生产管理系统 。 到现场发现协议转换器 １ ． ２ ２ Ｍ硬件接 口。 分为非平衡的 ７ ５欧姆 ， 平衡的 １ ２ ０欧姆 ２ 种接 告警 ，通过逐段环回的办法确定故障点为通信中心机房 Ｐ Ｄ Ｈ ２ Ｍ至协 口。在电力通信系统中， 一般采用 ７ ５ 欧姆的接 口（ 一收一发） ， 连接器多 议转换器之间的 ２ Ｍ线缆问题 ，通过万用表测试该段 ２ Ｍ线接触不 良， 采用西门子 Ｌ ９的射频连接器 ， 也就是俗称的 ２ Ｍ Ｕ形头。 仔细检查后为 ２ Ｍ线缆头出现虚焊现象引起接触不良， 重新制作 ２ Ｍ线 缆头后业务恢复正常。 ３ ． １ ． ２线路衰耗过大引起的故障。 光纤线路过长、 ２ ２ Ｍ在电力通信系统中的应用 ２ ． １ ２ Ｍ在 Ｐ Ｃ Ｍ设备中的应用。２ Ｍ在接入系统 Ｐ Ｃ Ｍ设备 中的应 光衰耗过大、 ２ Ｍ线缆过长等都会引起 ２ Ｍ通道误码过大而影响业务。 高清会议电视系统发现某会场 图像有拖影现象 ， 网管上显示该 用。在梅州电力通信系统中， 各变电站所需的电话 、 自动化业务并不多， 案例二 ： 因此 ， 小容量 、 安全 『 生 高的接入网设备 Ｐ Ｃ Ｍ设备在梅州电力系统中被 通道有大量误码。 检查 Ｓ Ｄ Ｈ网管发现光板 及Ｅ １ 支路板并无告警 ， 通过 广泛用于传输变电站行政 ／ 调度电话 ， 自动化信号以及电能计量采集信 逐段环回的方法测得梅州局 一 平远局传输网络 ２ Ｍ误码过大，怀疑其 Ｍ误码 ， 通过测试线路光衰发现光衰达 ３ ０ ｄ ｂ ｍ， 处 号。把一条 ２ Ｍ即 Ｅ １ 信号作为 ３ ２ 个６ ４ Ｋ来用， 其中时隙 ０和时隙 ｌ ５ 光路衰耗过大引起 ２ 是用作信令时隙 ，所以一条 Ｅ １ 可以传 ３ ０ 路话音 ／ 自动化或电能计量 于收光功率的临界点，通过调整光路减少光衰后再挂表 ２ ４小时无误 采集信号。 码， 恢复业务， 会场图像恢复流畅。 ３ ． １ ． ３单板故障引起的 ２ Ｍ故障。 常见 支路板失效 、 交叉板失效 、 线路板失效 、 时钟板失效 、 其 ２ ． ２ ２ Ｍ在调度数据网中的应用。 调度数据网由类型不同、 功能不同 的设备故障有 ： 的智能路由器 、 交换机及其间的光纤链路组成 ， 数据以数字 Ｉ Ｐ包的形 它单板失效等 ， 单板问题一般可以通过网管监控到 ， 通过更换单板可解 式发送给中调或地调 ， 供其对电网的运行状态做出正确、 迅速的分析判 决 问题 。 断， 由于其具有抗干扰能力强、 高带宽 、 路由自动选择等优点 ， 在电力通 ３ ． ２软件设置问题引起的故障。３ ． ２ ． １ ２ Ｍ端口激活与否引起 的 ２ Ｍ Ｄ Ｈ传输网络中，必须先软件激活的 ２ Ｍ端 口才可以投入使 信系统中的应用也越来越广泛。 梅州调度数据网拓扑采取三层结构 ， 包 故障。在 Ｓ 括接入层、 汇聚层和核心层。 在梅州电力调度数据网系统 中， ２ Ｍ作为接 用 。案例三 ： ２ ０ １ ０年 １ ２ 月， １ １ ０ ｋ Ｖ汕下站 Ｎ Ｅ Ｃ Ｖ — Ｎ ｏ ｄ ｅ投人使用 ， 其 入层通过 Ｓ Ｄ Ｈ设备接入汇聚层的数据通道。其中把路由器中的 ４ ５ ２ Ｍ端 口 １ 用做 Ｐ Ｃ Ｍ通道 ， 通过 ２ Ｍ误码仪测试为 Ｌ Ｏ Ｓ 告警 ， 通过逐段 最终检查网管发现该 ２ Ｍ端 口并未激活 ， 激活 接口通过阻抗转换器转换为标 准 Ｅ １的接 Ｅ ｌ ，再通过 Ｓ Ｄ Ｈ设备进入 环回排除硬件故障问题 ， 该端 口后开通业务。 ３ ． ２ ． ２时钟问题引起的 ２ Ｍ故障。 要保证数字信号传 Ｓ Ｄ Ｈ传输 网， 实现接入层与汇聚层之间的互联。 ２ ． ３ ２ Ｍ在综合数据网中的应用。在梅州电力综合数据网中，城 区 输的完整陛， 必须依赖 同步网使网络中的数字设备相互同步。当时钟无 可能引起 ２ Ｍ误码过大。 案例四： 某站甲线 ２ Ｍ复用保护通道 １ １ ０ ｋ Ｖ变电站均未配置三层交换机 ，其综合数据网通道通过 ２ Ｍ协议 法同步时， 转换器接入局通信机房 ，局通信机房与局信息机房通过 Ｐ Ｄ Ｈ设备互 误码过大。 通过 ２ Ｍ误码仪测试发现有 Ｌ Ｏ Ｆ告警 ， 初步判断为时钟设置 问题。 进入网管检查发现新增光板以及时钟交叉板有时钟告警 ， 检查该 联， 在信 息 机房最终接入 ２ Ｍ协议转换器后接人三层交换机。 ２ ． ４ ２ Ｍ在继 电保护通道 中的应用。继电保护通道可分为光纤专用 光板配置发现并无设置跟踪时钟 ， 通过配置时钟后告警消失 、 该２ Ｍ通 保护和 ２ Ｍ复用保护。其 中２ Ｍ复用保护通道是利用 Ｓ Ｄ Ｈ传输网中的 道也无误码。３ ． ２ ． ３接 口电阻设置与传输设备不一致造成的 ２ Ｍ故障。 ２ Ｍ通道来传输继电保护信号 ， 一般作为主 Ｉ Ｉ 保护通道 ， 由于保护通道 ２ Ｍ的接 口有非平衡的 ７ ５欧姆 ， 平衡的 １ ２ ０欧姆 ２ 种接 口。在电力通 信系统中， 一般采用 ７ ５欧姆的接 口（ 一收一发 ） ， 如与传输设备设置不 对时延要求较高 ， 故不可采用 白愈环的方式。 Ｍ告警。 案例 四： ２ ０ ０ ９年 ７月 ，梅州局新增 Ｓ Ａ Ｇ Ｅ Ｍ ２ ． ５ ２ Ｍ在稳控系统中的应用。在稳控系统 中，其通信通道是通过 同则会造成 ２ Ｃ Ｍ ２ Ｍ板对五华局， 配置完成之后发现 ２ Ｍ告警 ， 通过检查网管板卡 Ｓ Ｄ Ｈ传输网中的 ２ Ｍ来传输稳控信号的， 可采用 自 愈环 的 方式 ， 大大提 Ｐ 设置 ２ Ｍ接口电阻未平衡的 １ ２ ０ 欧姆， 通过网管配置改为 ７ ５ 欧姆之后 高了通道的可靠 陛。 告警消失。 ２ ． ６ ２ Ｍ在会议电视系统中的应用 。 梅州供 电局电视电话会议系 ４ 结论 统是为梅州局与上级部门、兄弟单位间召开远程电 视电话会议而建设 ２ Ｍ电路在电力通信系统中应用广泛 ，及时决速地发现和排除 ２ Ｍ 的， 能够在会议期间传送清晰、 稳定的 话音和图象信号。 其中 高清会议 不但能够提高设备效率 ， 更能有效缩短业务中断时间 ， 为 电视系统中，各县局会场通过 ２ 个２ Ｍ经地网 Ｓ Ｄ Ｈ传输 网后接入梅州 的各种故障 ，

传输设备2M对接问题分析传输设备2M 对接问题分析传输设备传送的业务种类日渐繁多，对接设备复杂，在实际使用中经常会遇到对接的问题，本文只探讨2M对接的问题，下面结合实例谈谈对这样问题的处理方法：一、检查告警通过网管检查，2M板上是否有LOS告警。

主要排除电缆、软件误操作、2M板接口电阻匹配的原因。

2M电缆制作时要防止混线、漏焊、虚焊、接触不良的原因；软件误操作要注意解除软环回的操作，2M接口板注意阻抗匹配，要求的是75欧还是120欧；在实际工程中，一般这样的问题都能在调试的时候及时发现和处理掉。

二、检查误码首先要确保传输通道质量，通过对端在DDF架硬件自环，本端挂误码仪进行测试，以此判断传输通道的质量，如果有误码，可以通过网管上对2M板、光板的环回操作来定位故障单板。

在这方面，设备出厂时都通过严格的测试，一般不会有问题，这类例子在实际中也不是很多。

三、检查接地接地的问题在2M对接中最是普遍，绝大多数是因为接地的问题导致业务不能正常使用，下面重点谈谈。

1、检查设备接地是否符合工程要求如果传输设备接地不好，将会直接影响设备的长期稳定运行，并影响业务能否顺利的对接。

接地存在的问题通常表现为和对接设备未能真正的共地、GND/PGND在告警板上接反、GND/PGND接地电阻值达不到指标要求、DDF架没有接地等。

现在用户的机房多是联合接地的方式，联合接地的电阻指标是≤1欧，我们一般采用的是量取电位差的方式来判断，来检查和对接设备的共地情况。

现场我曾经遇到这样的例子，用万用表测量GND和PGND的电位差几乎是零，但是用钳式地阻仪测量却有27欧的接地电阻，所以最好是用地阻仪来测量接地的情况。

我司传输设备接地要求如下：A．单板-48V地与-48V GND隔离。

B．单板屏蔽板通过面板接设备外壳，在单板内没有电气连接。

C．防雷保护地仅与保护器件连接，在接地端子处与系统工作地汇接。

D．防雷保护地、系统工作地、-48V GND三者之间的电压差小于1V。

传输2M障碍处理2M障碍是传输专业和交换专业最常遇见的障碍之一，要能及时准确地处理这类障碍，除了必须要对2M原理有清楚的认识以外，还必须能将2M原理准确地运用到障碍处理中。

一．2M电路原理从物理上看，2M电路的连通是通过收线和发线共同完成的。

75Ω的线材俗称同轴电缆，每根收线和发线实际上是由芯线和屏蔽线（或称地线回路）来连通。

要保证一个2M电路的正常连通，必须正确地连接这四根线，同时要注意收发互相连通。

如图：设备之间通过2M线路连接以后，传送的2M信号的格式是PCM格式，具体的原理可以参见有关专业书籍。

由于传输距离的限制，连通距离较远的两设备中必须有采用光缆和其它技术的传输设备。

二．常见告警分析。

收线上最常见到的故障情况有LIS，AIS，LFA，LMF等，其产生的原理和可能的原因如下：LIS，又叫断线告警，一般是指不能从收线上收到有效的电平信号，或者不能收到任何信号。

产生的段落在离本端收线最近的一段同轴电缆上，一般是由于线断、接头焊接工艺不良等。

但要注意的是，当两端设备配合较好的情况下，同轴电缆的屏蔽线断开不会产生LIS 告警。

AIS，又叫全1码告警，俗称上游告警。

一般是指本端能正常收到信号电平，而信号流中没有包含任何有用信息。

该告警指示的段落在直接连通设备的上游方向，可能的原因有：对端设备没有进入正常工作状态、对端设备停电、对端光端机工作不正常、光缆中断、本端光端机工作不正常、SDH电路没有开放等。

LFA，帧失步告警。

是指0时隙中的帧失步信号连续3次以上丢失，该告警信号的消失条件是连续收到三次以上的帧失步信号。

该告警的原因一般是对端设备的问题。

可能的原因是对端时钟不同步或者设备故障。

LMF，复帧失步告警。

是指用于一号信令的16时隙上的复帧信号丢失。

如果所开放的电路是七号信令，或者其它非一号信令的业务，那么本端是不应该出现该种类的告警的。

如果开放的是一号信令，则该故障的出现是对端设备的问题。

但由于设备本身只能通过收线上接收的信号来判断故障，因此，在收线上发现故障以后，必须要从发线上通知对端设备自身收告警，即RJA，又叫对端告警或者对告，该告警通过传输直接向对端传送，对端设备收到RJA告警以后也将停止业务的处理。

1.1调度交换机常见故障处理1.1.1故障分析交换机出现故障后,检修人员也应做到‘望、闻、问、切’几步骤,用户应先观察故障现象,是单一是整体还是局部有没有规律询问故障发生时工作环境和工作状态,分析故障原因、及故障大致所在方位,自己不能处理的打电话到售后服务中心咨询,尽量把故障现象和工作状况描述清楚,便于判断;用户自己维修时,修理人员必须具备电子方面知识,应在专业维修人员指导下进行;1.电源指示灯不亮1．保险管熔断,电压无输出,更换保险即可;2．指示灯故障,机器能正常工作;3．机器不能正常工作,电源部分故障;2.死机微机工作不正常1.复位A.总线板复位开关是否短路B.总线板复位电路上电阻阻值、电容容量是否变动C.复位线与其它线是否短路2.工作电压是否正常C5V电压必须在～之间,否则维修电源3.主板、分控板、中继板的微机灯工作是否正常按照故障检查排除3.用户摘机主机板、分机控制板对应的指示灯没有反应1．测试其它用户,一路或一块板不好查该用户板的电路；都不好查其它2．检查电源指示灯,按照‘3.2.13电源板’章节检查交换机电源输出电压是否正常,不正常时检查保险管是否融断,否则更换交换机电源或修复电源;3．主机板或分机控制板故障;检查交换机主机板、分控板指示灯是否正常,否则对主机板、分控板进行更换或维修4．更换交换机总线板上74238器件和4051器件总线板上两组74238、4051分别控制前4块和后4块用户板的收发检测74238：用户板发送数据4051：用户板接收数据4.分机提机无音1．测试其它用户,一路或一块板不好查该用户板的电路；都不好查其它2．检查电源指示灯,按照‘3.2.13电源板’章节检查交换机电源输出电压是否正常,不正常时检查保险管是否融断,否则更换交换机电源或修复电源;3．检查交换机主机板指示灯是否正常,检查交换机分控板指示灯是否正常,否则更换主机板或分控板;4．若分机能呼叫和报号码,应该是交换机主板450HZ音源部分故障5．关电后重新开电恢复正常,应是交换机主时钟晶振停振无时钟输出;多为环境温度骤降等因素引起;6. 更换交换机总线板上74125器件及74238器件和4051、74244器件总线板上两组74238、4051分别控制前4块和后4块用户板的收发检测74238：用户板发送数据4051：用户板接收数据74125、74244：信号放大5.分机话机提机噪音1．全部话机噪音时,A检查电源电压及交换机接地情况,B内部时钟晶振是否不震荡,音板7400、时序分配交换电路MT2003是否损坏2．单部话机噪音时,检查分机话机及分机线是否有接地或串线;3．交换机用户板分机电路故障;6.分机话机呼出呼入单向通话1．话机故障;2．控制板或用户板未插紧;3．分机电路输出输入变压器断路；或中继电路故障;7.本组内通话不正常一个分控板控制内有规律,可能是分控板或主板上的74244故障、方片故障8.上下层不能通话1．上下层之间的PCM线断线、插座松动2．分机控制板或主机板上的MT8980损坏;9.交换机与电脑不能正常连接1．电脑串口故障;更换电脑串口或电脑;2．交换机串口与电脑连线短路或断路,用万用表测量判断或更换交换机和电脑连接线3．交换机串口保护性闭锁,复位交换机即可恢复;4．交换机串口故障,更换主机板或专业人员维修;10.交换机话务台不能连接交换机1、更换交换机主机板2、更换交换机母板话务台串口隔离光耦器件3、检查交换机话务台连线4、更换交换机话务台11.单分机话机提机无音1．分机用户板指示灯不亮,分机引出线断路;2．分机用户板指示灯长亮,分机引出线短路;3．电话机故障;4．用户板分机电路损坏,维修或更换用户板;12.分机不振铃可以呼出及通话1．单部话机不振铃：a 话机故障;b 分机电路振铃继电器触点吸合,不能正常跳起,用手指敲击用户板继电器即可恢复,更换振铃继电器;2．一块板或8路前后不振铃：a 用户板继电器控制芯片IC4094、IC2004、三极管9013b 总线板74238芯片;3．所有分机不振铃：a 铃流电源输出线与母板对插接触不良,关电后重新插入即可恢复;b 电源箱或电源板的铃流电路、模块故障;13.分机不能呼出1．分机线路短路或断路;2．分机话机不能正常发号;3．分机级别为6 级,只能呼入,不能呼出;4．分机用户使用了密码锁;5．分机受‘能拨号码’限制6．外线限用号码起作用7．内外线分组时设置问题8．有些话机拨号少于3 位数不发号,要大于2 位数才向外发号,检查话机是否此种情况; 9．分机拨号切不断拨号音,挂机重新摘又可以,有可能是某一路双音频收号器故障,检查分控板14.分机不能呼入1．分机A 级别为7 级;只能呼出,不能呼入;2．分机线路短路或断路;3．分机话机不会振铃4．分机号码重复,每次呼叫分机时,序号在前的分机振铃;5．分机设置离位转移功能；设置免打扰功能;6．分机检测电路故障;15.分机占用环路外线无音1．外线断路或短路;2．用内线分机代替中继线,用分机作呼出模拟试验,如果一样,则为交换机中继板故障;16.外线直拨分机时会转总机1．外线用户拨通交换机中继号码后,超过一定时间外线直拨间隔时间不拨号;2．外线用户拨分机号用脉冲发号;3．外线用户线路故障、线路衰减太大;4．外线用户呼叫分机正忙;5．外线用户所呼分机设有免打扰功能；分机设为呼入管制;6．外线用户话机音频发号频偏大于±3%,超出交换机正常接收范围;17.环路中继呼入交换机不接收1．检查中继线是否良好接至交换机;2．检查交换机中继开关是否打开;3．环路中继振铃铃流频率非国标25HZ,可调节本机收铃频率参数4．环路中继振铃断续比非国标1:4,可调节本机收铃响铃时长参数;5. 中继板检测电路故障;18.交换机内部用户通话正常,通过数字中继、、PRI通话中有“啪啪”声由信令时钟同步引起,检查总线板时钟同步开关：EP4、KC41.1.2维修总结1.故障现象：总机不能拨号,其他分机正常,更换用户板故障仍存在.电脑检测双音频接收器第8个有故障.接收器是总机专用一个其他分机共用其他7个.排除方法：更换双音频接收器第8个的8870后故障消除2.故障现象：128门分机有后64不振铃,呼出正常,打进时可以接听;只有后64门不振铃,说明电源铃流正常.排除方法：母板后238更换后交换机正常;3.故障现象：少量用户使用时交换机正常,用户有30个左右时交换机会复位或死机;故障分析：用户少时能正常使用说明交换机各种电路板工作正常,用户多时交换机复位、死机,则说明应该与交换机电源有关;用户增多时因为交换机功率增大,导致电源电压下降产生以上故障现象;经测量电源电压发现在用户使用量大时;交换机电源输出至母板上电压+5V下降,-5V电压上升,但两组5V之间的10v压降不变；交换机电源箱端口+5v、-5v电压输出正常,分析原因应该与电源箱无关,可能与5v电压参照点地线有关;排除方法：测量母板与电源箱之间地线,更换地线后,故障排除;4.故障现象：交换机来电显示不正常,时有时无故障分析：来电显示号码由交换机主机发码电路以双音频号码形式发送至分机话机,交换机发码电路检测无故障,使用高阻听筒监听话机a,b线时,监听发现交换机发双音频来电显示码位数正确,但话机显示时不显示或少显示,分析可能与话机馈电电压有关,因话机来显电路使用交换机馈电电压供电;排除方法：提升交换机馈电电压升至49v,话机来显故障排除5.故障现象：交换机某一模块128用户全部不能拨号,带电拔插此模块分机控制板后128用户恢复正常使用,使用一段时间后,此模块用户又出现以上不能拨号故障;故障分析：交换机分机用户不能拨号与分控板收号电路有关,分机用户不能拨号时检测交换机分控板双音频接收器,显示此分控板收号器故障;排除方法：分控板音频接收器处的7400更换后,故障排除;6.故障现象：交换机出现几门分机无声音,用户灯一直长亮,所有用户不能从交换机环路中继正常呼出;故障分析：用户反映交换机原使用正常,下雨打雷后出现以上故障现象,分析原因是交换机由雷击引起故障,交换机雷击时压敏电阻保护击穿短路所致;排除方法：更换交换机无音用户压敏电阻,更换交换机外线板压敏电阻,更换外线电路板检测电路17324运算放大器后故障排除;7.故障现象：环路中继不能正常呼入交换机,分机用户呼出正常,内部分机用户户互相呼叫正常;故障分析：环路中继呼出正常证明交换机中继电路无故障,中继线路正常;中继线呼入时铃流信号不能启动交换机中继监测电路,表明中继线铃流频率两边外线参数不统一;环路中继只有铃流电压和铃流频率两项可调参数,经测量铃流电压正常,铃流频率只有15Hz,超出交换机25±5Hz的范围;故障排除：调整铃流频率后交换机正常;8.故障现象：2M有时打不通,有时正常,不通时打不出打不进,直接送忙音,占不上2M,没有出现复位或光路不通现象,没有规率;故障排除：倍频电路处510P有一个坏,更换后排除;9.故障现象：2M有时正常,有时打不通,不通时打不出打不进,能占上等一段时间后断开,监测光路也没有断掉,没规率;故障排除：更换89790后正常;10.故障现象：2M经常不通,没有规律,2M看不到复位;故障分析：挂分析仪后经常看到有初始定位现象,马上又恢复正常;估计是光路有故障,后仔细观查光端机发现对端告警灯有时会闪,同时分析仪出现初始定位,由此可以说对端有问题;故障排除：对端更换光端机后故障消除;-08H定压功放单元及防爆电话介绍2.1防爆电话使用方法接听电话当外线有电话打进来时,电话机振铃,将手柄从手柄卡上向上提起取下后,即可通话;通话完毕,将手柄放回手柄卡座上,电话即挂机;拨打电话将手柄从话机上向上提起后摘机,听到拨号音后即可拨号;当听到回铃声时等待对方回答;如果听到忙音,按一下“重拨”键,话机自动进行挂断,重拨上次的号码;如果要拨新的号码,按一下“挂断”键,听到拨号音后拨号;通话完毕,将手柄放回手柄卡座上,话机自动挂断;注意：在通话或叫人接电话时,手柄不可放在手柄卡座上,否则电话将自动挂机;通话完毕,必须将手柄放回手柄卡座上,以便下次通话;2.2功放电源及防爆电话常见故障排除。

2M专线接入网故障排除
2M专线接入网故障排除之电路篇
目前，高速数据通信和高质量视频通信及多 媒体业务的发展，推动了宽带网络的快速发 展，2M专线模式接入网络以其方便快捷和稳 定可靠的带宽深受中小型企业用户的青睐， 2M电路发生故障的几率也随即增大。引发 2M电路故障原因也是多方面的，如设备的电 源故障、光纤电缆故障、人为的误操作、配 置错误及设备本身的故障等。
压线：将屏蔽网修剪齐，余约6.0mm，然后将压接套管及屏蔽网一起 ③、压线：将屏蔽网修剪齐，余约 ， 推入接头尾部，用六角压线钳压紧套管， 推入接头尾部，用六角压线钳压紧套管，最后将芯线焊牢。
ቤተ መጻሕፍቲ ባይዱ
④、测试： 测试： 做完线头后， 做完线头后，用数字万用表进行 测试并检查线头是否焊接好， 测试并检查线头是否焊接好，避免 造成虚焊，短接等问题。 造成虚焊，短接等问题。
排除方法二：仪器仪表检测 使用仪表检测是指用万用表或 2M 误码测试仪检测，检测线路误码率、 设备接口误码率等。2M电路误码性能测试有环回法、对测法和在线测试 法 （1）用万用表检查接头是否有虚焊或短路、线芯或屏蔽层是否有断裂等。 （2）环回测试法是通过误码测试仪自发自收，对2M电路传输性能进行 高准确性的测试方法。环回测试法分为本端自环和远端自环。本端自环 是指信号在接口自环，先用2M线在用户基站端口配线架（如程控配线架） 做环回测试。如果设备告警指示灯长亮，则是基站配线架与设备之间的 跳线或接头或设备的问题。若设备告警指灭，说明端口配线架至设备之 间2M没有问题，这时间我们就需要进行远端环回测试。远端自环是指信 号传送给对端，由对端环路回来，若是远端信号不好，可请对端维护人 员在对端的DDF架上传输2M的接口上向本端局做环路测试。如信号是好 的，则一般认为对端的2M接口的DDF架至对端的用户设备之间有问题， 可由对端与对端用户配合处理。如果信号不好，可再用环路测试判断， 判断是设备的故障还是线路的故障。环回法是测试2M电路误码性能的基 本方法，逐段环回法迅速将故障定位到具体站点，故障定位到站点后， 再利用状态、配置数据检查、排除掉人为误操作、配置错误、设备状态 异常等情况，最后通过更换板卡或设备、重新下载配置、更改配置、复 位、掉电重启等方法将故障排除。

8.环回六: 远端ONU机房向局端2M环回
注：此次ONU机房2M环回，如果测试正常，则说明ONU的光 端机有问题，若仍然信号不正常则说明是2M电路有问题或局 端协议转换器有问题，最后在局端2M环回测试局端协议转换 器最终判断是2M电路的问题，还是协议转换器的问题。如果 测试信号正常，则是2M电路的问题，反之是局端协议转换器 的问题。这时候应参考另附的测试方法进行处理。
另附:单台协议转换器测试方法
9. 环2M用V35测试
注： a、测试仪表设为内时钟，则协议转换器应设为外时钟。 b、测试仪表设为外时钟，则协议转换器应设为内时钟。 外时钟：off off 内时钟：on on E1线路时钟：off on
10. 环V35用2M测试
注：仪表应设置在离线模式下操作，协议 转换器必须设为E1时钟（即线路时钟）。 外时钟：off off 内时钟：on on E1线路时钟：off on
4.环回二: 远端双通头2M环回
注：远端2M环回测试，如果测试信号正常， 则判断远端的协议转换器有问题，如果信 号不正常则用环回三的方法测试判断。
5.环回三: 远端用备用箱的2M线环回
注：用环回2的方法测试后，为了排除2M线 问题引起的故障，用备用箱的2M线环回测试。 如果测试正常则说明原来连接设备的2M线有 问题，如果测试仍然不正常测用环回四进行 下一步测试。
真实组网中2M的电路图(以防城大地财 保2M图为例)
防城大地财保
路由器 S0/0/0
中兴ZDE-FEV-A1协转 SW0拨码：1 OFF/2 ON/3 ON/4 OFF
PDH
公安箱 本地光纤
人民箱
ODF
PDH
DDF
防城2.5G 2M(

2M电路故障处理最近发生了几次2M电路故障，维护人员在处理过程中走了一些弯路，所以我想讲一下2M电路故障处理方面的问题。

2M电路故障处理的方法有告警分析、性能分析、环回测试、仪表测法以及替换等。

这些方法不是单一的使用，往往需要综合运用。

但是处理2M电路故障有一定的顺序，首先应该是查询告警和性能，如果有TA-LOS、TU-AIS、LPBBE 等告警或性能，要先找到产生的原因并解决，然后可以环回测试、仪表测试，通过以上方法还不能定位的故障，使用替换法。

处理过程中，经验也能发挥重要作用。

以上提到的这些方法，大多数维护人员都会用，也经常用，可能觉得在这里没有再去分析的必要，而实际上，真正能够深刻理解，灵活运用的不多。

比如我现在问一个问题：传输检测到的误码、用仪表检测到的误码，以及BSC检测到的误码有什么区别？不是每个人都很清楚。

我们处理2M电路故障存在的最大问题就在此：一是对方法的理解不深刻，不能根据现象第一时间采用最合理的方法，二是用了一种方法，得到一个结果，不能根据结果准确分析出故障原因。

进一步讲解方法之前，有几个“知识点”要掌握：2M误码检测机理这个知识点就解答刚才提出的问题。

传输是根据SDH的开销字节检测误码的，检测的是2M信号在传输网传送发生的错误，是从2M信号进入支路端口一直到出支路端口，这一段不发生错误，就没有误码。

2M测试表对误码的检测要分离线测试和在线测试，离线测试需要对端环回，仪表发送伪随机比特（比如PRBS15），环回后接收，接收的比特与发送的比特比较，一致则没有误码，不一致则有误码；在线测试是根据2M信号的特定时隙来检测错误：2M信号共分32个时隙，时隙编号从TS0到TS31，TS0中的比特用于同步和错误检测，2M测试表收到信号后，读取TS0的值，检测是否有错误。

BSC检测误码也是根据TS0时隙的比特值，所以与2M测试表在线检测基本一样。

根据检测机理，有这样的结论，如果传输检测到误码，2M测试表和BSC都会检测到误码，反之，2M测试表和BSC检测到误码，传输则不一定能检测到误码。
