液压部分习题答案绪论二、判断题（×）1、液压传动不容易获得很大的力和转矩。
（√）2、液压传动可在较大范围内实现无级调速。
（√）3、液压传动系统不宜远距离传动。
（√）4、液压传动的元件要求制造精度高。
（√）5、气压传动的适合集中供气和远距离传输与控制。
（√）6、与液压系统相比，气压传动的工作介质本身没有润滑性，需另外加油雾器进行润滑。
（×）7、液压传动系统中，常用的工作介质是气油。
（√）8、液压传动是依靠密封容积中液体静压力来传递力的, 如万吨水压机。
（√）9、与机械传动相比, 液压传动其中一个优点是运动平穏。
第一章液压传动基础二、判断题（√）1、以绝对真空为基准测得的压力称为绝对压力。
（×）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。
（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。
（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。
（×）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。
（√）6、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。
（√）7、2.液体能承受压力，不能承受拉应力（×）8、油液在流动时有粘性，处于静止状态也可以显示粘性。
（√）9、用来测量液压系统中液体压力的压力计所指示的压力为（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。
第二章液压动力元件三、判断题（×）1 .容积式液压泵输油量的大小取决于密封容积的大小。
（√）2. 齿轮泵的吸油口制造比压油口大，是为了减小径向不平衡力。
（×）3．叶片泵的转子能正反方向旋转。
（×）4．单作用泵如果反接就可以成为双作用泵。
（×）5. 外啮合齿轮泵中，轮齿不断进入啮合的一侧的油腔是吸油腔。
（×）6.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。
液压传动复习题一、 填空1. 液压传动系统有下列 (能源装置) ,( 执行元件 )， （控制元件） ， （辅助元件) 四部分组成。
其中（能源装置 ）和（执行元件 )为能量转换装置。
2. 液体的粘度随温度的升高而 (降低） , 其原因是（ 分子间的内聚力减小（内摩擦力减小) )。
3. 液体粘度的因压力的增高而 (增 大） ,其原因是(分子间的距离减小，内聚力增大（内摩擦力增大）.4. 液体的可压缩性随温度的升高而（ 增大 ）,因压力的增高而（ 降低 ）。
5. 静止液体内任一点处的压力有下列两部分组成（ 液面上的压力 ），( 该点以上因自重而形成的压力 ）；其表达式为：（gh p p ρ+=0）.6. 绝对压力是以( 绝对真空度） 为基准的压力,相对压力是以（ 大气压力 ）为基准的压力，真空度定义为（ 当绝对压力低于大气压力时，绝对压力不足于大气压力的那部分压力值 ）.7. 流体流经管道的能量损失可分为( 沿程压力损失 ）和（ 局部压力损失 ).8. 理想流体的伯努利方程为 ( 常数=++gv z g p 2211ρ ） 其中每项物理意义为：第一项 （压力能 ）、第二项（ 势能 ）、第三项（ 动能 )。
9. 理想流体是( 假设的既无粘性有不可压缩 ）的流体. 10. 流动状态可由（ 雷诺数 ）判断，其定义为 （ νvd=Re ） 。
11. 液体的流动状态可分为( 层流 ）和( 紊流 )；并可由(临界雷诺数 )判断。
12. 系统工作压力较（ 低 ）环境温度较（ 高 )时宜选用粘度较高的油液。
13. 系统工作压力较（ 高 ）环境温度较（ 低 ）时宜选用粘度较低的油液.14. 液压传动所使用的泵是（ 容积式 )，液压传动是利用液体的( 压力 )能量工作的. 15. 容积式液压泵是靠( 密闭容积的容积变化 ）来实现吸油和排油的。
16. 液压泵是把（ 机械能 ) 能转变为液体的（ 压力 ）能输出的能量转换装置。
芄《液压与气压传动》各种重点作业题薁第一章 习题蒀1-1某液压油在大气压下的体积是 50L ，当压力升高后其体积减少到 49.9L ，设液压油的 体积弹性模量K =7000 105Pa ，求压力升高值。
螅解：；KPV△V57000 10(49.9 -50)50莁1-2用恩氏粘度计测得—850kg/m 3的某种液压油200mL 流过的时间t 厂153s 。
20C 时200mL 蒸馏水流过的时间t 2=51s 。
问该液压油的0E 为多少？动力粘度J (Pa s)为多少？ 运动粘度(m 2/s)为多少？肃」-二-850 19.83 10^(Pa s) ^0.169 105Pa s肁1-3如题1-3图所示，容器A 内充满着卜-900kg/m 3的液体，汞U 形测压计的h = 1m,s^ 0.5m ，求容器A 中心压力。
5(Pa) =14 105Pa膈=(7.31°E6.31)10-6= (7.31 36.31 3_6 2 -6 2 )10 (m 2/s) = 19.83 10 m 2/s 芇解:153 51艿解：设B、C为等压面，容器A中心压力为p A，则:P B = P c芆P B =PZ A P AP C = :?汞gh P a螆得：igZ A -P A=卜汞gh • P a袂容器A中心的绝对压力为：P A二g('汞h - ：乙)P a 莀=9.81 (13.6 103 1 -0.9 103 0.5) 1.01 105(Pa)=2.31 105Pa莅容器A中心的相对压力为：膅P A-P a 二g( 7汞h-N A) =9.81 (13.6 103 1 -0.9 103 0.5)(Pa) =1.3 105Pa薂1-4如题1-4图所示，具有一定真空度的容器用一根管子倒置于一液面与大气相同的槽中，液体在管中上升的高度h =0.5m 度。
腿解：根据液体静力学基本方程螇P B =P A 'gh （1）蚅液面的压力即为大气压，即: 设液体的密度「= 1000kg / m3，试求容器内的真空附图2题1』图4(F mg) ■d2-g -h腿将（2）代入（1）得：P a =P A• Tgh袅容器内的真空度：P a -P A = Jgh =1000 9.81 0.5(Pa) =4900Pa肃1-5如题1-5图所示，直径为d,质量为m的柱塞浸入充满液体的密闭容器中，在力F的作用下处于平衡状态。

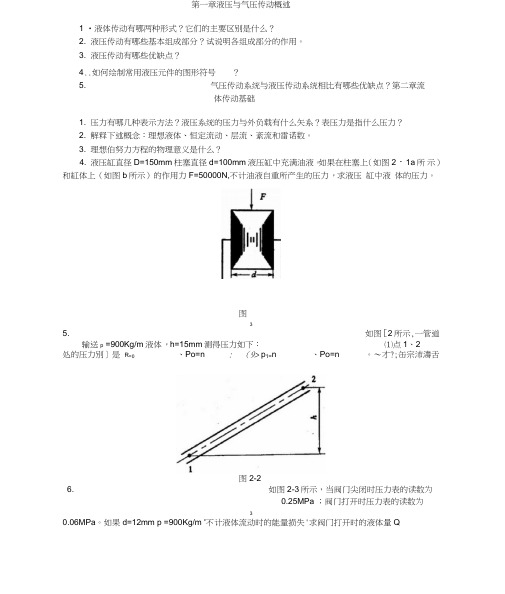

第一章液压与气压传动概述1 •液体传动有哪两种形式？它们的主要区别是什么？2. 液压传动有哪些基本组成部分？试说明各组成部分的作用。
3. 液压传动有哪些优缺点？4..如何绘制常用液压元件的图形符号？5. 气压传动系统与液压传动系统相比有哪些优缺点？第二章流体传动基础1. 压力有哪几种表示方法？液压系统的压力与外负载有什么矢系？表压力是指什么压力？2. 解释下述概念：理想液体、恒定流动、层流、紊流和雷诺数。
3. 理想伯努力方程的物理意义是什么？4. 液压缸直径D=150mm柱塞直径d=100mm液压缸中充满油液。
如果在柱塞上（如图2・1a所示）和缸体上（如图b所示）的作用力F=50000N,不计油液自重所产生的压力，求液压缸中液体的压力。
图35. 如图［2所示,一管道输送p =900Kg/m液体，h=15mm测得压力如下：⑴点1、2处的压力別〕是R=0、Po=n : （9> p1=n 、Po=n 。
〜才?;缶宗沛濤舌图2-26. 如图2-3所示，当阀门尖闭时压力表的读数为0.25MPa ；阀门打开时压力表的读数为30.06MPa。
如果d=12mm p =900Kg/m ‘不计液体流动时的能量损失'求阀门打开时的液体量QIIdI D图2・37. 某一液压泵从油箱吸油。
吸油管直径d=60mm流量Q=150L/min，油液的运动粘度v =30X103m2/s > p =900Kg/m3，弯头处的局部损失系数E =0.2，吸油□粗滤器网上的压力损失△ P=0.02MPa。
若希望泵吸油口处的真空度不大于0.04MPa,求泵的安装（吸油）高度（吸油管8•如图2・5所不:已D=150mm, d=100 mm活塞与缸体之间是间隙配合且保持密封,油缸内充满液体，若F == 5000N时，不计液体自重产生的压力'求缸中液体的压力。
图2・59.如图2・6所示为一粘度计，若D=100mm,d=98mm,l=200mn外筒转速n=8r/s时，测得的转浸入油液部分的沿层损失可忽略不计）。
液压与气压传动习题库及参考答案填空题一流体力学基础部分1. 液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2. 液压管路中的压力损失可分为两种，一种是（），一种是（）。
（沿程压力损失、局部压力损失）3. 液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4. 在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
（液压冲击）5. 当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
（压力继电器）6. 液体流动时分子间的（）要阻止分子（）而产生的一种（），这种现象叫液体的粘性。
（内聚力、相对运动、内摩擦力）7. 液压油的牌号是用（）表示的。
N32表示（）。
（运动粘度、40℃时油液的运动粘度为32cst （厘施））8. 在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。
（气穴现象或空穴现象）9. 根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（），管子粗的地方流速（）。
（大、小）10. 理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。
（比压能、比位能、比动能、相互转化）11. 液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方式。
（液体、压力能）二液压缸1. 活塞缸按其结构不同可分为（）和（）两种，其固定方式有（）固定和（）固定两种。
（双杆式、单杆式、缸体、活塞杆）2. 单杆活塞缸可采用（）连接，使其运动速度提高。
（差动）3. 液压系统中，（）和（）是将油液压力能转换成机械能的执行装置。
(液压缸、液压马达三液压泵1. 常用的液压泵有（），（）和（）三大类。
液压泵的总效率等于（）和（）的乘积。
（齿轮泵、叶片泵、柱塞泵、容积效率、机械效率）2. 双作用叶片泵属于（）量泵，单作用叶片泵属于（）量泵。
一、填空题1.从能量角度来说，液压泵的作用是能转化为能，而液压缸的作用是。
2. 节流阀通常采用薄壁小孔，其原因是通过它的流量与无关，使流量受的变化影响较小。
3. 液压传动中最重要的参数是和，而两者的乘积表示。
4. 液压泵按结构分、叶片泵、三种等，它们是利用的变化来进行工作的，所以称为容积泵。
5.液压传动系统基本由、、、辅助元件和组成。
7.液压油的粘度随液压油的温度和压力变化而变化，当液压油温度升高时，液压油的粘度；当压力增大时，液压油粘度。
8.根据度量基准的不同，液体的压力分为和两种，大多数表测得的压力是。
二、判断题（1. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，选用“H”型中位机能。
（）2.由节流阀和定差减压阀串联组成普通调速阀。
（）3.直水管中，截面Ⅰ处的压力是1MPa，截面Ⅱ处的压力是0.5MPa，据此知直水管中水的流动方向是由截面Ⅱ流向截面Ⅰ。
（）4.定常流动液体中任何一点的压力、速度都不随时间而变化。
（）5.流体连续性方程是动量守恒定律在流体力学中的一种表达形式。
（）6.液压泵都是依靠密封容积变化的原理来进行工作的。
（）7.双作用叶片泵配油盘上三角槽有减少叶片泵流量、压力脉动和降低噪声的作用。
（）8.液压马达在高速区工作时会出现“爬行现象”而在低速区则不会。
（）9.差动连接液压缸可以提高活塞的输出压力和速度。
（）10.流量控制阀常用的节流口形式是薄壁小孔，因为温度对它的流量几乎没有影响。
（）1．液压传动系统由、、、辅助元件和传动介质五部分组成。
2．黏度表示液体粘性的大小。
常用的黏度有三种，即、和相对黏度。
我国生产的液压油采用40℃时的为油的黏度等级标号，即油的牌号。
3．由于液体具有，液流在管道中流动时需要损耗一部分能量，它由损失和损失两部分组成。
4．为了避免产生，液压泵吸油口离油箱液面不能太高，且油箱内液体一般都和联通。
5．由于液压泵和马达都有泄漏，所以液压泵的实际输出流量比理论流量，而液压马达实际输入流量比理论流量。
习 题习题2-1 有密闭于液压缸中的一段直径d =15cm ，长L = 40cm 的液压油，它的体积膨胀系数K t /1105.64-⨯=β，此密闭容积一端的活塞可以移动。
如活塞上的外负载力不变，油温从-20℃上升到+25℃，求活塞移动的距离？习题2-2 20℃时200mL 的蒸馏水从恩氏粘度计中流尽的时间为51s ，若200mL 的某液压油在50℃时从恩氏粘度计中流尽的时间为229.5s ，试求该液压油的0E 、ν及η的值?设油的密度为ρ=0.9g/mL 。
习题2-3 图示一液压缸，其缸筒内径D = 12cm ，活塞直径d = 11.96cm ，活塞长度L = 14cm ，若油液粘度065.0=ηPa·s ，活塞回程要求的稳定速度为v = 0.5 m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？习题2-4 图示一粘度计，若D = 100mm ，d = 98mm ，l =200mm ，外筒转速n = 8 r/s ，测得的扭矩T 为40N·cm ，试求油液的粘度?习题2-5 直径为d 、重量为F G 的活塞浸在液体中，并在力F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入的深度为h ，试确定液体在测压管内的上升高度x ?习题2-6 图示用一圆锥体堵塞直径d = 1cm 的底部通孔，求作用于此锥形体的总作用力?容器中的液体为水。
习题2-7 液压缸直径D = 150mm ，柱塞直径d = 100mm ，液压缸中充满油液。
如果柱塞上作用着F = 50000N 的力，不计油液的重量，求图示两种情况下液压缸中压力分别等于多少？习题2-8 有一液压泵，流量为25 L/min ，吸油管直径25mm ，泵轴比油箱液面高出400mm 。
如只考虑吸油管中的沿程压力损失，油液为30号液压油，油温为50℃，问泵的吸油腔处的真空度为多少（油的密度为900kg/m 3）？习题2-9 泵从一个大的油池中抽吸油液，流量为q = 150 L/min ，油的运动粘度34.0=νcm 2/s ，密度ρ=900kg/m 3。
液压传动（第2版）部分习题答案（解题人：机设092）第一章1-1如图，已知d=15mm,h=10mm,D=60mm,W=48000N,L:l=750:25求1）杠杆端施加多少力才能举起重物W解：4422D W dl FLππ= F=100N2）此时密封容积中的液体压力等于多少解：a MP D WP 1742==π 3)杠杆上下活动一次，重物上升量H 解：442D Hd hππ= H=0.625mm又如小活塞上有摩擦力175N ，大活塞上有摩擦力2000N ，密封容积外泄3cm 到邮箱，重复上述计算。
（比较简单，而且类似，只大体写下过程了）42000417522D W d l FL ππ+=-a MP DW P 68.17420002=+=π 42.04232D Hcm d hππ=-第二章2-5图示一液压缸，其缸筒内径D ＝120mm ，活塞直径d ＝119.6mm ，活塞长度L ＝140mm ，若油的动力粘度μ＝s P a •，活塞回程要求的稳定速度为v=0.5m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少解：F 力受到液体粘性的影响，根据液体的粘性有 dyduA F μ= 其中， A 为活塞表面积，A ＝dL πdydu=v/h=v/{(D-d)/2} 所以 dydu AF μ==第三章3-1 如图所示，一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。
P解：取水槽液面为基面。
列出静力学基本方程： P gh P a +=ρ P P P -=a 真真P =a kP3-3图示容器A 中的液体密度A ρ＝900Kg/3m ,B 中液体的密度为B ρ＝1200 Kg/3m ， A z =200mm, B z =180mm,h=60mm,U 形管中的测试介质是汞(33/106.13m Kg Hg ⨯=ρ)，试求A,B 之间的压力差。
《采掘机械》习题与答案第一章绪论1 、机械化采煤工作面是如何划分的，它们有何不同？机械化采煤工作面按机械化程度分为普采和综采，它们的不同主要在于支护设备为：普采工作面靠金属摩擦支柱或单体支柱和金属铰接顶梁支护，而综采工作面则由自移式液压支架来支护。
2、综合机械化采煤有什么特点? 综采工作面的主要配套设备有哪些?综合机械化采煤可实现落煤、装煤、运煤、支护、顶板控制、工作面巷道运输等生产工序的全部机械化。
综采工作面的主要配套设备为：双滚筒采煤机、刮板输送机和液压支架。
第二章滚筒式采煤机及其选型1 、滚筒式采煤机的组成部分有哪些？各部分作用如何？采煤机的组成包括截割部、牵引部、电气系统和辅助装置。
截割部的结构包括：摇臂、滚筒、机头减速箱，机头减速箱用来传递动力；滚筒用来实现落煤和装煤，摇臂用来传递动力并调高；牵引部由牵引传动装置和牵引机构组成，它的功能是控制采煤机，使其按要求沿工作面运行，并对采煤机进行过载保护。
电气系统主要为采煤机提供动力，并对采煤机进行过载保护及控制其动作。
辅助装置包括底托架、电缆托移装置、冷却喷雾装置以及调高调斜装置等。
它的主要作用:同各主要部件一起构成完整的采煤机功能体系。
2 、滚筒式采煤机是如何完成落煤和装煤的？落煤装煤都是靠螺旋滚筒来完成的。
螺旋滚筒的刀具（截齿）装在滚筒的螺旋叶片上。
滚筒转动并沿着煤壁移动时，就截割破落煤炭。
装煤是由滚筒螺旋叶片的螺旋面进行装载，并利用螺旋叶片的轴向推力，将煤抛到刮板输送机溜槽内运走。
5、滚筒式采煤机的基本参数有哪些？滚筒式采煤机的基本参数有生产率、采高、截深、牵引速度、截割速度、牵引力、装机功率。
9、简述截齿的类型及适用条件。
截齿的基本形式有径向扁截齿和切向镐形齿。
扁截齿适用于各种硬度的煤，包括坚硬煤和粘性煤；镐形齿适用于脆性和节理发达的中硬以上的煤层。
1分10、什么是进刀？采煤机有哪几种进刀方式？在采煤机重新开始截割下一刀之前，首先要使滚筒切入煤壁，推进一个截深，这一过程称为进刀。
采煤机的进刀方式有：斜切进刀和正切进刀两种。
12、什么是顺转？什么是逆转？双滚筒采煤机两个滚筒的转向如何选择?采煤机在往返过程中，滚筒的转向不能改变，故出现两种情况：截割方向与牵引方向相同为顺转，截割方向与牵引方向相反为逆转。
为使采煤机两个滚筒的截割阻力相互抵消，增加机器的稳定性，两个滚筒的转向必须相反即相背转动，这样出现反向对滚（前顺后逆）和正向对滚（前逆后顺）两种情况。
13、截割部传动方式有哪些？截割部传动有哪些主要特点？截割部传动方式有1）电动机—机头减速箱—摇臂—滚筒；2）电动机—机头减速箱—摇臂—行星齿轮传动—滚筒；3）电动机—机头减速箱—滚筒；4）电动机—摇臂—行星齿轮传动—滚筒。
截割部传动的主要特点有：（1）采煤机截割部通常有3~5级齿轮减速。
（2）采煤机电动机轴心线与滚筒轴心线垂直时，要有一级圆锥齿轮传动；（3）通常采煤机电动机除驱动截割部还要驱动牵引部，截割部传动系统中必须设置离合器；（4）为开采不同性质煤层的需要，有的采煤机备有两种或三种滚筒转速，利用变换齿轮变速；（5）为扩大调高范围，需加长摇臂，摇臂内常装有一串惰轮；（6）末级常采用行星齿轮传动。
（7）截割部承受冲击载荷，为保护零件，一些采煤机中设有安全保险销。
16 、无链牵引的结构形式有哪些？无链牵引机构有哪些优缺点？无链牵引结构形式有齿轮—销轨型、滚轮—齿轨型、链轮—链轨型等。
无链牵引机构的优点：(1) 采煤机移动平稳，振动小，载荷均匀，延长了机器使用寿命。
(2) 可采用多级牵引，使牵引力提高也可在大倾角条件下工作。
(3) 可实现工作面多台采煤机同时工作，以提高产量。
(4)啮合效率高，可将牵引力有效地用在割煤上。
(5) 消除了断链、反链敲缸等事故，增大了安全性。
无链牵引机构的缺点：1）对输送机的弯曲和起伏不平要求高。
2）对煤层地质条件变化的适应性差。
3）使机道宽度增加，并加长了支架的控顶距离。
18、采煤机辅助装置有哪些？辅助装置包括底托架、挡煤板、防滑装置、电缆托移装置、冷却喷雾装置以及调高调斜装置等。
21、采煤机的滑靴有什么作用？采空区侧的两个导向滑靴套装在输送机或无链牵引的行走轨上，防止采煤机运行时掉道；煤壁侧的两个支撑滑靴支撑在槽帮或铲煤板上，对采煤机主要起支承作用。
22、什么是喷雾灭尘？喷雾灭尘有哪几种形式?喷雾灭尘就是用喷嘴把压力水高度扩散，使其雾化，形成把粉尘源与外界隔离的水幕。
喷雾灭尘有内喷雾和外喷雾两种形式，23、采煤机在什么情况下需要设置防滑装置？采煤机在工作面倾角在15°以上时，必须有可靠的防滑装置。
26．采煤机牵引部有哪几种调速方式？采用液压牵引的采煤机是如何实现调速、换向的？采煤机牵引部的调速方式有：液压调速和电气调速两种。
采用液压牵引的采煤机一般都采用变量泵——定量马达的容积调速系统，它是通过改变液压泵的排量来实现调速；通过改变液压泵的吸、排液方向来实现换向的。
第三章液压牵引采煤机1、什么是液压牵引采煤机？液压牵引采煤机就是利用液压传动来驱动采煤机行走的采煤机。
4、6MG200-W型采煤机牵引部液压系统包括哪几部分？各部分的工作原理是怎样的？牵引液压系统主要由主回路系统、调速换向系统和保护系统等组成。
1）主回路系统：由主回路与补油和热交换回路组成。
主回路是由两只并联的定量液压马达2和斜轴式轴向柱塞变量泵1组合而成的闭式系统；补油和热交换回路原理：辅助泵6→过滤器7 →补油单向阀27(28) →主泵1的低压侧。
马达2排热油→梭形阀3→背压阀5→冷却器8 →单向阀30→油池2) 调速换向系统：用来调节牵引速度的大小和改变牵引方向。
低压控制油的路线：补油泵6 （低压油）→滤油器7 →电磁阀13 →失压控制阀18 →伺服阀16 。
调速过程：转动手把14 →（动力）→调速套15向上→伺服阀16 向上（以17为支点）→16下阀位→变量油缸17上腔进油→17活塞向下→主油泵摆动的角度↗→排量↗→马达2的转速↗→采煤机的牵引速度↗。
同时，17活塞向下→伺服阀16 向下（以15为支点）→伺服阀16 回到中位→变量油缸17的活塞不动→主油泵摆动的角度不变→排量不变→牵引速度不变。
3）保护系统：包括：高压保护回路、低压保护回路、自动回零保护、电动机功率保护、系统的充油排气保护（1）高压保护回路当p>15MPa时，高压溢流阀4打开，油液→背压阀5→冷却器8 →单向阀30→油池。
同时19溢流，油液→失压控制阀18左→18复位（左位）→16油路切断→17上下两腔相通→活塞复位→主泵摆角↘→排量↘→牵引速度↘至0 。
（2）低压保护回路和主油泵自动回零当背压<1.5MPa时，失压控制阀18动作→18复位（左位）→16油路切断→17上下两腔相通→活塞复位→主泵摆角↘→排量↘→牵引速度↘至0。
（3）电动机功率保护电机功率处于满载和欠载工况时，阀13不通电而处于右位，采煤机正常牵引当电机功率超载时，13通电左位→低压控制油路切断→18失压复位→后同低压保护; 过载消除后，13断电复位→牵引速度↗恢复原速度。
（4）系统的充油排气保护靠手压泵9实现。
8、MG300/690型采煤机有哪几种操纵方式？可实现哪些操纵？操纵牵引启停、调速和换向、摇臂调高等，可通过中间手动或两端液控操纵来实现。
第四章电牵引采煤机5、简述MG300/720-AWD型采煤机型号的意义。
MG—双滚筒采煤机；300—截割电动机功率；720—总装机功率；W—无链牵引；D—电牵引；7、MG300/720-AWD型采煤机的离合机构中的柔性轴起什么作用？可以弹性吸振、存储能量；安全销的作用，对截割机构进行机械过载保护。
第五章连续采煤机1、连续采煤机是一种什么设备？有哪些作用？连续采煤机具有截割、装载、转载、调动行走和喷雾除尘等多种功能，配备梭车、皮带输送机和锚杆支护，可在房柱式采煤法中实现综合机械化采煤。
也可在长壁工作面掘进煤巷和回收边角煤。
2、简述连续采煤机的工作原理。
1）截割滚筒升至位置。
2.）行走履带推进，滚筒切入煤层一定深度（截槽深度）。
3）履带停止，滚筒向下截割至底板。
4.）截出宽为滚筒长度，厚为截槽深度的弧形条带煤体。
3.、简述连续采煤机的基本组成和特点。
基本组成有：截割机构、装运机构、行走机构、液压系统、电气系统、冷却喷雾除尘装置以及安全保护装置等。
特点：（1）多电机驱动，模块式布置（2）横轴式滚筒，强力截割机构（3）侧式装载，刮板运输机构（4）履带行走机构（5）液压、供水系统，液压系统普遍为泵-缸开式系统(6)电气系统包括电动机，主电路过载、漏电和短路保护。
4、简述连续采煤机的典型配套设备。
连续采煤机的典型配套设备包括：工作面运输设备、顶板支护设备、辅助作业设备和工作面供电设备。
5、说明12CMl8–10D型连续采煤机有几台电机？各自的作用是什么？12CMl8–10D型连续采煤机有7台电动机：2台140 kW交流电动机驱动左、右截煤滚筒；2台26 kW直流电动机驱动行走部左、右履带；1台45 kW交流电动机驱动装载运输机构；1台52 kW和1台19kW交流电动机分别驱动液压系统液压泵和湿式吸尘装置的风机，装机总容量448kW。
6、说明12CMl8–10D型连续采煤机的装载运输机构形式。
12CMl8–10D型连续采煤机有扒爪式和拨盘式装载装置；有单链刮板输送机的转载机构。
第六章液压支架1、液压支护设备的作用是什么？液压支护设备的作用是对工作面的顶板及顶板冒落岩石进行支护，保证安全的工作空间。
2、液压支护设备的种类有哪些？液压支护设备的种类有金属摩擦支柱、单体液压支柱和液压支架。
3、液压支架的组成部分有哪些？支架的结构主要包括：顶梁、立柱、底座、掩护梁、操纵控制装置、推移装置和其它辅助装置。
4、分析液压支架的工作原理，即四个基本动作是如何完成的？液压支架在工作过程中，具备升、降、推、移四个基本动作。
（1）支架的升降①初撑阶段：操纵阀置于升架位置，由泵站来的高压液体进入立柱下腔，立柱上腔回液，支架升起。
当顶梁接触顶板后，立柱下腔液体压力逐渐升高，直到达到泵站工作压力，乳化液泵卸载，液控单向阀关闭，立柱下腔液体被封闭，此阶段为初撑阶段。
②增阻阶段：初撑结束后，随着顶板下沉，立柱下腔内液体压力逐渐升高，支架的支撑力逐步增大，直到立柱安全阀即将打开。
此为承载增阻阶段。
③恒阻阶段：当立柱下腔内的液体压力随顶板压力的增大而升高到立柱安全阀的调定压力时，安全阀开启溢流，立柱回缩，压力随之降低，低于安全阀调定值时，安全阀又关闭。
随顶板下沉，安全阀重复这种脉动承载的过程，为支架的恒阻阶段。
④卸载降柱：需要移架时，应先使支架卸载。
此时将操纵阀置于降架位置，高压液体进入立柱下腔，同时打开液控单向阀，立柱上腔回液，支架下降。
