螺杆泵技术简介

螺杆泵的工作原理及工作特点螺杆泵是一种常用的正排量泵，它通过螺杆的旋转来实现液体的输送。

螺杆泵由主螺杆和辅助螺杆组成，主螺杆通常为螺旋形状，而辅助螺杆则为螺旋凹槽形状。

当螺杆旋转时，液体被吸入螺杆泵的进口，然后沿着螺杆的螺旋凹槽运动，最终被排出泵的出口。

螺杆泵的工作原理可以简单概括为以下几个步骤：1. 吸入阶段：当螺杆泵启动时，主螺杆开始旋转，液体被吸入泵的进口。

由于螺杆的螺旋形状，液体被逐渐推进到螺杆泵的排液侧。

2. 运动阶段：在螺杆泵的运动过程中，液体被螺杆的螺旋凹槽包围，并随着螺杆的旋转而向前推进。

同时，由于螺杆的螺旋凹槽形状，液体被分隔成多个密封的腔室，这样可以保证液体的连续输送。

3. 排出阶段：当液体被推进到螺杆泵的排液侧时，液体被排出泵的出口。

在排出过程中，螺杆泵的排液压力会逐渐增加，从而保证液体能够顺利地被排出。

螺杆泵具有以下几个工作特点：1. 高效稳定：螺杆泵的工作效率较高，能够稳定地输送液体。

由于螺杆泵的螺旋凹槽形状，液体在泵内的运动过程中能够得到较好的密封，减少泄漏和能量损失。

2. 适应性强：螺杆泵适用于各种不同的液体输送，包括高黏度液体和固体颗粒含量较高的液体。

螺杆泵的结构设计使得其能够有效地输送各种不同性质的液体。

3. 可逆转性：螺杆泵具有可逆转性，即可以实现正向和反向的液体输送。

这使得螺杆泵在一些特殊应用场景中具有较大的灵活性。

4. 低噪音：螺杆泵的结构设计使得其工作过程中产生的噪音较低，减少了对周围环境的干扰。

5. 适用范围广：螺杆泵广泛应用于化工、石油、食品、制药等行业，可以用于输送各种不同的液体介质。

总结起来，螺杆泵通过螺杆的旋转来实现液体的正排量输送。

其工作原理简单明了，具有高效稳定、适应性强、可逆转性、低噪音等工作特点。

螺杆泵在各个行业中都有广泛的应用，为液体输送提供了可靠的解决方案。

螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵，它通过螺杆和转子的旋转运动来实现液体的输送。

下面将详细介绍螺杆泵的工作原理及工作特点。

一、工作原理：螺杆泵由螺杆和转子组成，螺杆位于转子内部，并且与转子配合形成螺杆腔。

当泵启动时，螺杆和转子开始旋转。

在旋转的过程中，螺杆的螺旋线与转子的螺旋线相互啮合，形成一系列的密封腔。

当螺杆旋转时，密封腔从进口处逐渐向出口处挪移，从而实现液体的输送。

螺杆泵的工作原理可以分为以下几个步骤：1. 进料：当泵启动时，液体通过进口进入螺杆泵的进料腔。

2. 吸入：螺杆的旋转运动导致进料腔的体积逐渐减小，液体被吸入螺杆腔。

3. 运输：螺杆的旋转运动将液体从进料腔推送至出料腔。

4. 排出：液体从出料腔排出，完成输送过程。

二、工作特点：1. 高效性能：螺杆泵具有较高的输送效率和较大的流量，适合于输送高粘度液体和固体颗粒悬浮液体。

2. 稳定性：螺杆泵的输送过程稳定可靠，不易阻塞，适合于长期连续运行。

3. 低噪音：螺杆泵的结构紧凑，噪音较低，适合于肃静环境的工作。

4. 自吸能力：螺杆泵具有良好的自吸能力，能够在无液体进入时自行吸入液体，无需额外的吸入装置。

5. 适应性强：螺杆泵适合于输送不同性质的液体，包括高温、高粘度、腐蚀性液体等。

6. 维护简单：螺杆泵结构简单，维护方便，易于清洁和维修。

总结：螺杆泵通过螺杆和转子的旋转运动实现液体的输送，具有高效性能、稳定性、低噪音、自吸能力强、适应性强和维护简单等特点。

它广泛应用于石油、化工、食品、制药等行业，对于输送高粘度液体和固体颗粒悬浮液体具有良好的适应性。

螺杆泵的工作原理和工作特点使其成为一种重要的液体输送设备。

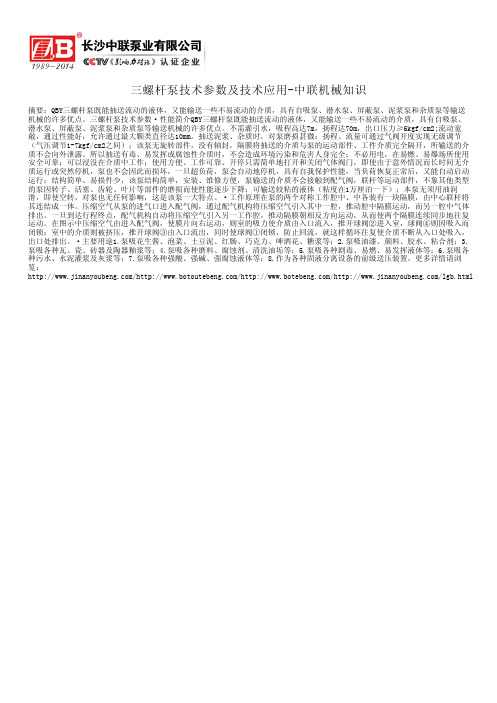

三螺杆泵技术参数及技术应用-中联机械知识摘要：QBY三螺杆泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

三螺杆泵技术参数·性能简介QBY三螺杆泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

不需灌引水，吸程高达7m，扬程达70m，出口压力≥6kgf/cm2;流动宽敞，通过性能好，允许通过最大颗类直径达10mm。

抽送泥浆、杂质时，对泵磨损甚微；扬程、流量可通过气阀开度实现无级调节（气压调节1-7kgf/cm2之间）；该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄露。

所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身完全；不必用电，在易燃、易爆场所使用安全可靠；可以浸没在介质中工作；使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；可输送较粘的液体（粘度在1万厘泊一下）；本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

·工作原理在泵的两个对称工作腔中、中各装有一块隔膜，由中心联杆将其连结成一体。

压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。

一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推开球阀②进入室，球阀④则因吸入而闭锁；室中的介质则被挤压，推开球阀③由入口流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从入口处吸入，出口处排出。

螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵，它通过螺杆的旋转来产生离心力，从而将液体输送到目标位置。

螺杆泵具有独特的工作原理和特点，下面将详细介绍。

一、工作原理：螺杆泵的工作原理基于螺杆的旋转运动。

螺杆泵通常由一个主螺杆和一个辅助螺杆组成。

主螺杆是一个外罗纹螺杆，辅助螺杆是一个内罗纹螺杆。

当主螺杆旋转时，液体被吸入罗纹槽中，并随着螺杆的旋转逐渐向前推进。

同时，由于罗纹槽的形状，液体被压缩并排出泵体。

这种推进和排出的过程不断重复，从而实现了液体的输送。

二、工作特点：1. 高效能：螺杆泵具有高效能的特点。

由于螺杆泵的工作原理，液体在泵体内不会产生涡流和冲击，从而减少了能量损失，提高了泵的效率。

2. 适合性广：螺杆泵适合于输送各种不同性质的液体，包括高粘度液体、易燃液体、腐蚀性液体等。

这使得螺杆泵在化工、石油、食品、医药等行业得到广泛应用。

3. 稳定性好：螺杆泵具有良好的稳定性。

由于螺杆泵的结构简单，运行平稳，减少了振动和噪音，从而保证了泵的长期稳定运行。

4. 自吸性强：螺杆泵具有良好的自吸性能。

由于螺杆泵的结构特点，它能够在无液体供给的情况下自动吸入液体，从而节省了人工操作和设备成本。

5. 适合于高温和高压环境：螺杆泵适合于高温和高压的工作环境。

它可以输送高温液体，同时能够承受较高的压力，保证了系统的安全运行。

6. 维护方便：螺杆泵的维护相对简单。

由于螺杆泵的结构简单，零部件少，易于拆卸和更换，减少了维护的难度和成本。

7. 节能环保：螺杆泵具有节能环保的特点。

由于螺杆泵的高效能和稳定性好，它能够减少能源消耗，降低运行成本。

同时，螺杆泵的密封性能好，减少了泄漏，保护了环境。

综上所述，螺杆泵是一种具有独特工作原理和特点的离心泵。

它通过螺杆的旋转来产生离心力，实现液体的输送。

螺杆泵具有高效能、适合性广、稳定性好、自吸性强、适合于高温和高压环境、维护方便以及节能环保等特点。

因此，在各个行业中广泛应用，成为液体输送的重要设备之一。

螺杆泵技术参数一、螺杆泵简介螺杆泵是一种重要的离心泵类型，具有较广泛的应用领域。

螺杆泵通过螺杆的旋转产生离心力，将流体推送至较高位置，广泛应用于石油工业、化工工程、食品加工等领域。

二、螺杆泵的技术参数螺杆泵的技术参数通常包括以下方面：1. 流量流量是螺杆泵的重要参数，它表示单位时间内流经泵的液体量。

流量的单位通常为立方米/小时或升/秒。

在实际应用中，流量与液体的粘度、入口压力和螺杆的几何尺寸等因素相关。

2. 扬程扬程是指液体从泵的入口到出口所需的能量，也就是液体在泵中的升高高度。

扬程的单位通常为米。

扬程与泵的结构、运行状态和工作条件等有关。

3. 功率功率是指泵所需的能量，用于推动液体运输。

功率的单位通常为千瓦或马力。

泵的功率与流量和扬程等参数有关。

4. 转速转速是指螺杆泵的旋转速度，通常以转/分钟（rpm）为单位。

螺杆泵的转速与其流量和扬程密切相关。

5. 出口压力出口压力是指泵在出口处的压力大小，通常以帕斯卡（Pa）为单位。

出口压力与液体的流量、扬程和泵的运行状态等有关。

6. 温度范围温度范围是指螺杆泵可以正常工作的液体温度范围。

不同类型的螺杆泵对液体温度的要求不同，常见的温度范围为-20℃至200℃。

7. 材质螺杆泵的材质通常由泵体和内部零件的材质组成。

常用的材质有铸铁、不锈钢、聚丙烯等。

选择适当的材质可以保证螺杆泵在不同工况下的可靠性和耐久性。

8. 其他参数螺杆泵的其他参数还包括进口压力、进口直径、出口直径、噪音、振动等。

根据不同的应用需求，可能还有其他特殊的技术参数需要考虑。

三、总结螺杆泵是一种重要的流体输送设备，其技术参数直接影响到其在工程应用中的性能和效果。

在选购和使用螺杆泵时，应根据具体应用需求，合理选择合适的螺杆泵技术参数，以保证设备的正常运行和高效工作。

以上是对螺杆泵技术参数的简要介绍，希望对您有所帮助。

螺杆泵的详细介绍
螺杆泵
螺杆泵是一种结构简单，制造成本低，广泛应用的轴向循环泵，它包
括一个固定在泵体上的螺旋轴，该螺旋轴上一端覆有螺杆，另一端带
有涡轮或分动筒，其原理是将轴向运动转化为径向运动，即将物体诱
导到泵封头中，形成负压高于大气压的区域，从而使物体往泵出汁口
处流出。

1、螺杆泵的结构
螺杆泵由轴、螺旋、轴套、轴承壳、轴承座、轴承以及结构齿轮组成，其中，轴向循环泵的轴通常是以一个螺杆作为轴的构件，在轴的两端
装有两个端盖，轴上螺杆的形状可以是圆柱形或梯形，其中，梯形螺
杆的排量比圆柱形螺杆的排量大，然而，它的性能稳定性不如圆柱形
螺杆，另外，轴承壳是支撑轴承的组件，轴承座是连接轴承壳与泵体
的组件，轴承类型分为滚动轴承和滑动轴承，常用的有深沟球轴承和
滚针轴承，轴承的主要作用是承受轴上的转矩以及分流外部载荷，防
止轴受损。

2、螺杆泵的优缺点
螺杆泵具有可靠性高，运行可靠，抗冲击、耐热性能优良，无污染，
体积小，重量轻，安装和迁移方便，性价比高等优点，但它也有一些
缺点，如泵送能力、噪音大、效率较低等。

3、螺杆泵的应用场合
螺杆泵常用于工业管道系统、输送机械液体、空调冷却、换热循环系统、燃油系统、液压系统、消防系统等各种系统中。

另外，也可用于石油天然气、船舶排水、化学工业、冶金工业、热力发电站等场合。

综上所述，螺杆泵是一种结构简单，制造成本低，性能稳定而又经济实惠的轴向循环泵，广泛用于石油天然气、船舶排水、冶金工业、热力发电站等场合，且它具有抗冲击性能优良，操作可靠，声级低，无污染，可靠性高等特点，所以得到了广大用户的青睐。

螺杆泵安全技术操作规程一、螺杆泵安全技术操作规程1.1、螺杆泵概述螺杆泵是一种广泛应用于石油、化工、轻工、纺织、医药、食品等行业，用于输送高粘度、易凝固、易挥发、易燃、易爆等特殊介质的一种泵类。

其工作原理为螺杆排空式联动运动，具有自吸、节流、无冲击、低噪音等特点，使用时需按照操作规程进行正确操作，以保证安全。

1.2、螺杆泵安全技术操作规程1.2.1、操作前的准备1.检查螺杆泵是否正常运转，如出现异常情况应及时排除；2.检查螺杆泵和管道是否贯通通畅，管道内是否有异物；3.检查各阀门的位置是否正确，阀门开度是否合适；4.检查电气系统是否正常，是否接地良好；5.对于有泄漏风险的螺杆泵，要检查密封件是否正常。

1.2.2、启动螺杆泵1. 打开进口阀门，为螺杆泵提供必要的进料条件；2. 打开泵体旁的放气阀，泵内空气放尽；3. 按照电气控制柜上的启动按钮启动螺杆泵，泵正常工作后。

1.2.3、操作螺杆泵1. 严格按照工艺要求调节螺杆泵的进口、出口闸阀和电机负载。

2. 当流量变换时，应随时调整流量阀门的开度，以保证流量的稳定性。

3. 严禁向螺杆泵输送硬颗粒、纤维状、易结块的介质及燃料，以免损坏泵体组件，严重时甚至造成泄漏事故。

1.2.4、关闭螺杆泵1. 首先调低流量阀门并打开泵体旁的放气阀，将泵内剩余液体排尽，将泵内空气放出；2. 关闭进口阀门和出口阀门。

1.2.5、螺杆泵事故处理1. 泵体出现异常噪声或振动，应立即停泵检查，查清原因后才能继续使用；2. 螺杆泵出现渗漏或结束使用后，应按要求进行维修和保养。

二、螺杆泵安全注意事项1. 停电前应等待螺杆泵完全停止运转，再进行操作。

2. 螺杆泵在输送易燃、易爆物料时，必须加强防爆措施，并避免与可能产生静电的物体接触。

3. 为保证螺杆泵的正常运行，必须定期对其进行检查、保养、维修。

涉及到无性能无法自我检测的密封、轴承等部件应定期检测并更换。

4. 螺杆泵一旦出现异常情况，应立即停泵进行检查和维修，禁止再次启动。

水泥螺杆泵选型技术参数水泥螺杆泵，这个名字听上去是不是有点高大上？其实它就是在建筑工地上大显身手的“搬运工”，负责把水泥从一个地方“搬”到另一个地方。

今天咱们就来聊聊，如何选择合适的水泥螺杆泵，简单易懂，绝对不会让你觉得枯燥无味。

1. 水泥螺杆泵的基本知识1.1 什么是水泥螺杆泵？水泥螺杆泵，就像它的名字一样，利用螺旋的原理将水泥浆送出。

想象一下，水泥就像是一个“顽皮的小孩”，需要借助“妈妈”的力量，才能乖乖地到达指定的位置。

而这个“妈妈”就是我们的螺杆泵。

通过旋转的螺杆，水泥浆被“挤”出来，流向你需要的地方，简直就像是流水线上的“作业员”一样高效。

1.2 水泥螺杆泵的用途那么，这个泵究竟有什么用呢？在建筑工地，水泥的使用可是无处不在，从浇筑基础到墙体施工，它的身影随处可见。

尤其是在高层建筑，水泥需要被送到很高的地方，这个时候水泥螺杆泵就派上了大用场。

它能确保水泥在工地上快速、顺利地“出行”，可谓是建筑工地上的“英雄”。

2. 选型要点2.1 流量和扬程选购水泥螺杆泵的时候，流量和扬程是两个必须考虑的参数。

流量就像是水泥“行走”的速度，扬程则是它能爬多高。

一般来说，流量大，扬程高的泵适合大规模的工程项目。

不过别急，选择的时候可不能光看数字，得根据实际需求来决定。

如果你的工地是小打小闹的活儿，那选个适中流量的就行了，毕竟“量入为出”嘛。

2.2 水泥浆的性质再来就是水泥浆的性质。

水泥的种类可多了，咱们常见的有普通水泥、特种水泥等等。

不同的水泥浆在流动性、黏度等方面都有差异，这就要求我们在选择泵的时候，得充分考虑这些特性。

要是水泥浆太稠，泵可能就“吃不消”，反而给工作带来麻烦。

就像吃饭一样，选择合适的食物才能保证消化顺畅。

3. 注意事项3.1 维护保养再强调一下，泵的维护保养也是非常重要的。

就像人需要锻炼一样，泵也需要定期“保养”。

每天工作完之后，记得给泵做个“清洗”，这样才能确保它下次开工的时候依然能“元气满满”。

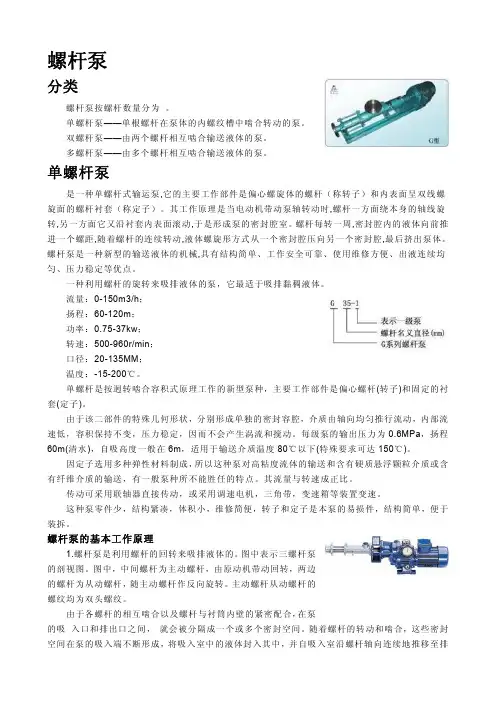

螺杆泵分类螺杆泵按螺杆数量分为。

单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵。

双螺杆泵——由两个螺杆相互啮合输送液体的泵。

多螺杆泵——由多个螺杆相互啮合输送液体的泵。

单螺杆泵是一种单螺杆式输运泵,它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。

其工作原理是当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。

螺杆每转一周,密封腔内的液体向前推进一个螺距,随着螺杆的连续转动,液体螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。

螺杆泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。

一种利用螺杆的旋转来吸排液体的泵，它最适于吸排黏稠液体。

流量：0-150m3/h；扬程：60-120m；功率：0.75-37kw；转速：500-960r/min；口径：20-135MM；温度：-15-200℃。

单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。

每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。

因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。

其流量与转速成正比。

传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

螺杆泵的基本工作原理1.螺杆泵是利用螺杆的回转来吸排液体的。

图中表示三螺杆泵的剖视图。

图中，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
