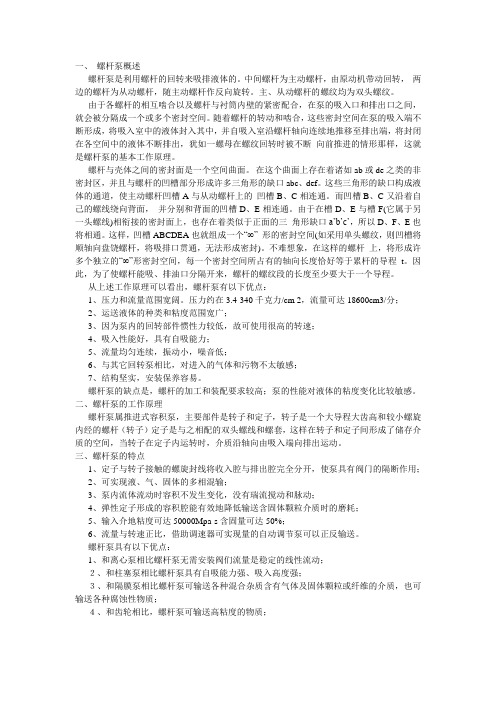

一、螺杆泵概述螺杆泵是利用螺杆的回转来吸排液体的。
中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是螺杆泵的基本工作原理。
螺杆与壳体之间的密封面是一个空间曲面。
在这个曲面上存在着诸如ab或de之类的非密封区，并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。
这些三角形的缺口构成液体的通道，使主动螺杆凹槽A与从动螺杆上的凹槽B、C相连通。
而凹槽B、C又沿着自己的螺线绕向背面，并分别和背面的凹槽D、E相连通。
由于在槽D、E与槽F(它属于另一头螺线)相衔接的密封面上，也存在着类似于正面的三角形缺口a’b’c’，所以D、F、E也将相通。
这样，凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹，则凹槽将顺轴向盘饶螺杆，将吸排口贯通，无法形成密封)。
不难想象，在这样的螺杆上，将形成许多个独立的“∞”形密封空间，每一个密封空间所占有的轴向长度恰好等于累杆的导程t。
因此，为了使螺杆能吸、排油口分隔开来，螺杆的螺纹段的长度至少要大于一个导程。
从上述工作原理可以看出，螺杆泵有以下优点：1、压力和流量范围宽阔。
压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；2、运送液体的种类和粘度范围宽广；3、因为泵内的回转部件惯性力较低，故可使用很高的转速；4、吸入性能好，具有自吸能力；5、流量均匀连续，振动小，噪音低；6、与其它回转泵相比，对进入的气体和污物不太敏感；7、结构坚实，安装保养容易。
螺杆泵的缺点是，螺杆的加工和装配要求较高；泵的性能对液体的粘度变化比较敏感。
螺杆泵的详细介绍
螺杆泵
螺杆泵是一种结构简单，制造成本低，广泛应用的轴向循环泵，它包
括一个固定在泵体上的螺旋轴，该螺旋轴上一端覆有螺杆，另一端带
有涡轮或分动筒，其原理是将轴向运动转化为径向运动，即将物体诱
导到泵封头中，形成负压高于大气压的区域，从而使物体往泵出汁口
处流出。
1、螺杆泵的结构
螺杆泵由轴、螺旋、轴套、轴承壳、轴承座、轴承以及结构齿轮组成，其中，轴向循环泵的轴通常是以一个螺杆作为轴的构件，在轴的两端
装有两个端盖，轴上螺杆的形状可以是圆柱形或梯形，其中，梯形螺
杆的排量比圆柱形螺杆的排量大，然而，它的性能稳定性不如圆柱形
螺杆，另外，轴承壳是支撑轴承的组件，轴承座是连接轴承壳与泵体
的组件，轴承类型分为滚动轴承和滑动轴承，常用的有深沟球轴承和
滚针轴承，轴承的主要作用是承受轴上的转矩以及分流外部载荷，防
止轴受损。
2、螺杆泵的优缺点
螺杆泵具有可靠性高，运行可靠，抗冲击、耐热性能优良，无污染，
体积小，重量轻，安装和迁移方便，性价比高等优点，但它也有一些
缺点，如泵送能力、噪音大、效率较低等。
3、螺杆泵的应用场合
螺杆泵常用于工业管道系统、输送机械液体、空调冷却、换热循环系统、燃油系统、液压系统、消防系统等各种系统中。
另外，也可用于石油天然气、船舶排水、化学工业、冶金工业、热力发电站等场合。
综上所述，螺杆泵是一种结构简单，制造成本低，性能稳定而又经济实惠的轴向循环泵，广泛用于石油天然气、船舶排水、冶金工业、热力发电站等场合，且它具有抗冲击性能优良，操作可靠，声级低，无污染，可靠性高等特点，所以得到了广大用户的青睐。
超详细！螺杆泵的基础知识螺杆泵是是容积式转子泵，其依靠泵体和螺杆间形成的啮合空间容积变化及移动来实现输送液体和使液体增压的回转泵。
螺杆泵的安装1、装配泵时必须要有油脂润滑的有关零件,如:轴承、万向节等,加灌油脂,通常加入空腔体积的2/3。
2、检查机组各连接部分是否固定牢固。
3、螺杆泵机组(包括独立安装的泵、减速器和原动机)都应有牢固、坚实的基础,机组应牢固地固定在基础上,防止运行时激烈振动。
4、检查万向节之间是否有一定的间隙及严格控制两轴的对中性,万向节外圆的跳动不得超过0.1mm。
5、泵的管路设计时,应考虑在泵出口处留有大于定子长度的空间和管路为可拆的结构,便于检修和更换定子。
6、正确辨认泵的进口和出口后再连接进、出口管路。
螺杆泵的起动1、起动前检查吸入管路段和仪表接头的连接是否密封。
2、首次起动前或拆卸装配后或泵较长时间未曾起动或使用后已将泵内介质卸掉的情况,应在吸入室中注满介质,并用手或工具转动泵轴数转后再起动。
防止泵内无介质或只有少量介质下起动,使定子和转子之间的表面具有介质润滑液膜,避免定子和转子间干摩擦,造成定子受到损坏或起动力矩过大使泵无法起动或泵的吸入性能降低。
3、输送粘度很高的介质,在起动前应对泵的隔套层进行加热,降低泵内残存介质的粘度,便于起动。
4、检查原动机的转向,防止逆转。
5、起动前应将进口管路和出口管路上的阀门全部打开,管系内必须畅通。
螺杆泵的运行1、检查轴承最高温度是否超出产品说明书规定的温度。
2、检查轴封泄漏是否超出产品说明书规定要求。
3、注意进口管路上真空压力表的指示值,其指针不应有剧烈晃动,检查安装真空压力表的通流管是否正确。
4、注意泵的噪声和振动是否异常,发生汽蚀现象则立即停车。
5、注意泵的流量和压力是否发生突变,及时检查。
永球G型单螺杆泵螺杆泵的运行1、切断电源后,应关闭吸入阀门和排出阀门。
2、输送高粘度、含颗粒和腐蚀性介质的泵,停机后应放尽泵内介质,进行清洗,防止沉积或损坏泵。

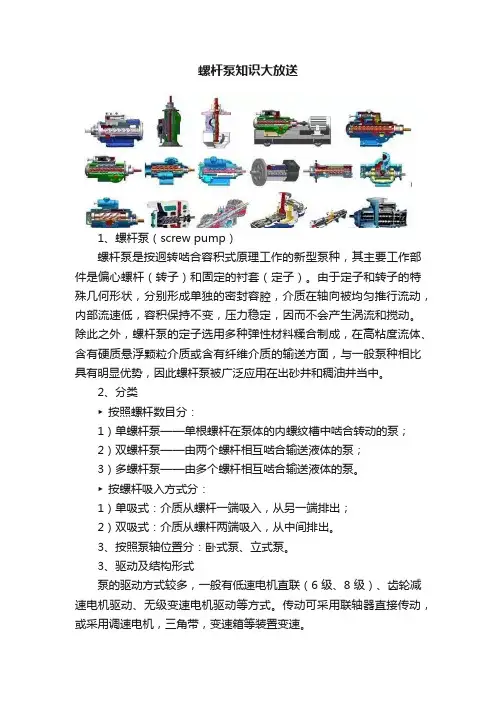

螺杆泵知识大放送1、螺杆泵（screw pump）螺杆泵是按迥转啮合容积式原理工作的新型泵种，其主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于定子和转子的特殊几何形状，分别形成单独的密封容腔，介质在轴向被均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
除此之外，螺杆泵的定子选用多种弹性材料糅合制成，在高粘度流体、含有硬质悬浮颗粒介质或含有纤维介质的输送方面，与一般泵种相比具有明显优势，因此螺杆泵被广泛应用在出砂井和稠油井当中。
2、分类►按照螺杆数目分：1）单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵；2）双螺杆泵——由两个螺杆相互啮合输送液体的泵；3）多螺杆泵——由多个螺杆相互啮合输送液体的泵。
►按螺杆吸入方式分：1）单吸式：介质从螺杆一端吸入，从另一端排出；2）双吸式：介质从螺杆两端吸入，从中间排出。
3、按照泵轴位置分：卧式泵、立式泵。
3、驱动及结构形式泵的驱动方式较多，一般有低速电机直联（6级、8级）、齿轮减速电机驱动、无级变速电机驱动等方式。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
4、工作原理当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。
螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形方式从一个密封腔压向另一个密封腔，最后挤出泵体。
5、螺杆泵的选型螺杆泵应用广泛，有“螺杆泵可以输送任何介质”的说法。
但这不是说某一种螺杆泵可输送所有的介质，而是根据介质的特性和性能参数数要求可以选择螺杆泵的不同类型。
如果无意中挑选到不合适的泵螺杆泵，很有可能会带来不必要的麻烦。
单螺杆泵、双、三和五螺杆泵，各有优点，在推广应用螺杆泵时必须有选择，只有充分利用其各自的特点，才能更好的实现节能、节材、增效益或满足某种特殊要求。
下面以常见的单螺杆泵、双螺杆泵以及三螺杆泵为例介绍一些螺杆泵选型中的技巧。
概述地面驱动井下螺杆泵是近几年在国内外众多油田上得到广泛应用的新型采油设备，对原油的开采起了重要作用。
螺杆泵采油系统主要由井下螺杆泵和地面驱动装置两部分组成，地面驱动装置将井口通过抽油杆的旋转运动传递到井下，驱动螺杆泵工作。
井下螺杆泵是一种旋转式容积泵，它的主要工作零件是一个旋转的转子和固定的定子，井下的螺杆泵由转子和定子组成，转子是螺杆泵中唯一的运动部件，它是由高强度钢经精加工及表面镀鉻而成；定子是在钢管内模压高弹性合成橡胶而成，根据不同的应用场面合有多种橡胶类型。
由于转子与定子配合时形成一系列互相隔开的封闭腔，当转子转动时，封闭腔沿轴向向由吸入端向排腔的运移由吸入端推挤到排出端。
这种封闭腔的不断形成、运移、消失，起到了泵送液体的出端运移，在排出端消失，同时吸入端形成新封闭腔，其中腔内所盛满的液体也就随着封闭作用。
由于螺杆是等速旋转，所以液体出流流量也是均匀的。
螺杆泵在采油生产中将成为一种普遍应用的机械采油设备，随着应用技术的日益完善，螺杆泵采油技术的配套发展有着广阔的应用前景。
应用：机械行业：使用极为广泛，用于液压油输送，系统增压，润滑油输送等造船业：用于输送，增压，燃油喷射泵，润滑油输送泵电厂：各种原油，重油，燃油的输送油田：原油及原油提炼的其它油品，包括沥青等。
地面驱动螺杆泵采油系统示意图，如图1。
图1 地面驱动螺杆泵采油系统示意图1、电控柜2、驱动电机3、齿轮箱体4、密封盒进口连接5、动力传输装置6、井口三通7、防喷器8、油管9、套管10、转子11、定子12、尾管13、油管锚主要配套设备由上到下对螺杆泵主要部件进行介绍：（一）地面驱动装置工作原理及作用：支撑并驱动抽油杆，进而带动井下螺杆泵，完成把井下液体抽汲到地面的工作。
停机时，防反转装置吸收抽油杆反转扭矩，防止脱扣。
装置组成：地面驱动装置实物视图，如图2所示图2 地面驱动装置实物图A、驱动电机驱动电机为Y系列三相异步电动机，其安装在电机调节板上，通过改变辅助支撑的长度来改变电机的位置。
