实验七 NO1号信令中继调试实验

实验七NO1号信令中继调试实验一、实验目的通过数据配置，了解NO1中继电路的工作原理，实现一号中继通话的信令收发过程。

二、实验器材1、数字程控交换机独立模块（B独模块）、BAM。

2、电话机若干３、实验用终端若干三、实验内容说明一、硬件准备在做中继自环实验时，首先要保证所使用的２Ｍ口硬件连接正确，即第一个２Ｍ口的收（Ｒ）和发（Ｔ）要和第二个２Ｍ口的发（Ｔ）和收（Ｒ）通过２Ｍ自环线连接起来．程控交换机2M接口在DDF架上的位置：交换机板位如下图所示：B独主控柜B独用户柜二、数据准备NO1号中继自环实验注意事项：NO1中继是单向的，因此做自环实验时候一个PCM系统内要分成出群或者入群进行对接。

比如：方法一：第一个２Ｍ口系统：前16路为出，后16路为入。

第二个２Ｍ口系统：前16路为入，后16路为出。

方法二：第一个２Ｍ口系统：全部为出（入）第二个２Ｍ口系统：全部为入（出）假设的数据如下：本局信令点AAAA01、本局信令点（按实验终端编号进行区分，每台终端设定的局数据不同）：AAAA01～AAAA32。

本局号段为5550000～5550063；本实验采用自环方式实现一号信令呼叫，中继电路采用0～31、32～63。

四、实验步骤1、学生在自己PC中桌面上双击“”图标，输入服务器地址，进入Ebridge登陆操作平台，如图2、点击【确认】键进入EB界面模式，如图3、双击【综合通信试验平台】中的【程控CC08】，进入CC08实验模式，如图：4、单击【清空数据】，提示是否进行数据清空，单击【确定】，如图：5、数据清空完成后，点击【确定】，然后点击【业务操作终端】，出登陆窗口：用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1），点击【确定】6、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：7、点击【系统】－》【执行批命令】，或按CTRL+R8、选择已调试好的命令文件脚本“”，点击【打开】。

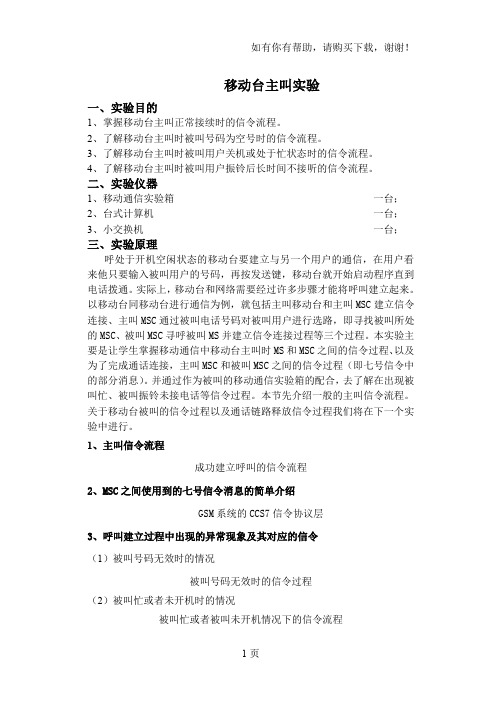

移动台主叫实验一、实验目的1、掌握移动台主叫正常接续时的信令流程。

2、了解移动台主叫时被叫号码为空号时的信令流程。

3、了解移动台主叫时被叫用户关机或处于忙状态时的信令流程。

4、了解移动台主叫时被叫用户振铃后长时间不接听的信令流程。

二、实验仪器1、移动通信实验箱一台；2、台式计算机一台；3、小交换机一台；三、实验原理呼处于开机空闲状态的移动台要建立与另一个用户的通信，在用户看来他只要输入被叫用户的号码，再按发送键，移动台就开始启动程序直到电话拨通。

实际上，移动台和网络需要经过许多步骤才能将呼叫建立起来。

以移动台同移动台进行通信为例，就包括主叫移动台和主叫MSC建立信令连接、主叫MSC通过被叫电话号码对被叫用户进行选路，即寻找被叫所处的MSC、被叫MSC寻呼被叫MS并建立信令连接过程等三个过程。

本实验主要是让学生掌握移动通信中移动台主叫时MS和MSC之间的信令过程、以及为了完成通话连接，主叫MSC和被叫MSC之间的信令过程（即七号信令中的部分消息）。

并通过作为被叫的移动通信实验箱的配合，去了解在出现被叫忙、被叫振铃未接电话等信令过程。

本节先介绍一般的主叫信令流程。

关于移动台被叫的信令过程以及通话链路释放信令过程我们将在下一个实验中进行。

1、主叫信令流程成功建立呼叫的信令流程2、MSC之间使用到的七号信令消息的简单介绍GSM系统的CCS7信令协议层3、呼叫建立过程中出现的异常现象及其对应的信令（1）被叫号码无效时的情况被叫号码无效时的信令过程（2）被叫忙或者未开机时的情况被叫忙或者被叫未开机情况下的信令流程（3）被叫无应答的情况下的信令流程被叫无应答的情况下的信令流程四、实验步骤1、通过串行口将实验箱和电脑连接，给实验箱上电。

将与实验箱相连的电脑上的学生平台程序打开。

在主界面上双击“主叫实验”图标，进入此实验界面。

2、点击“初始化”键，看到消息框中出现“初始化”完成。

再点击“开机”键，从而使移动台处于开机状态。

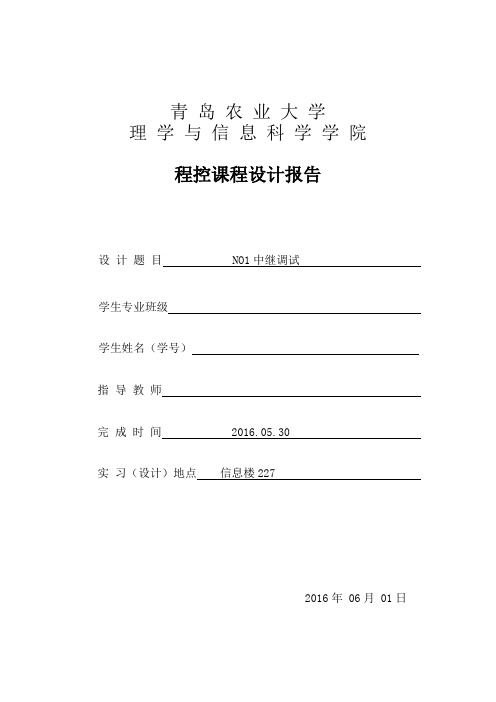

青岛农业大学理学与信息科学学院程控课程设计报告设计题目 NO1中继调试学生专业班级学生姓名（学号）指导教师完成时间 2016.05.30 实习（设计）地点信息楼2272016年 06月 01日一、实验目的通过数据配置，了解NO1中继电路的工作原理，实现一号中继通话的信令收发过程。

二、实验器材数字程控交换机独立模块（B独模块）、BAM。

电话机三、实验内容说明程控交换机2M接口在DDF架上的位置：交换机板位如下图所示：假设的数据如下：（1）本局信令点AAAA01、本局信令点（按实验终端编号进行区分，每台终端设定的局数据不同）：AAAA01～AAAA45。

（2）本局号段为5550000～5550063；（3）本实验采用自环方式实现一号信令呼叫，中继电路采用0～31、32～63。

四、数据配置（一）第一次开局时数据配置步骤：1、关闭警告开关SET CWSON: SWT=OFF,CONFIRM=Y;2、格式化数据SET FMT: STS=OFF,CONFIRM=Y;（二）硬件数据配置1、增加独立局模块ADD SGLMDU: CKTP=HSELB, PE=FALSE, DE=FALSE, DW=TRUE, PW=TRUE,CONFIRM=Y;设置本局信息SET OFI: LOT=CMPX, NN=TRUE, SN1=NAT, SN2=NAT, SN3=NAT, SN4=NAT, NNC="AAAAAA", NNS=SP24, SCCP=NONE, TADT=0, STP=FALSE, LAC=K'0472, LNC=K'0086,CONFIRM=Y;//本局类型：国内网有效，国标识1—4：国内网，国内编码：AAAAAA，国内网结构：SP24，提供SCCP：不，STP功能标志：否，本地长途区号：0472，本国国际长途号：86.2、增加中继框ADD CFB: MN=1, F=1, LN=1, PNM="青岛农业大学", PN=1, ROW=1, COL=1,CONFIRM=Y;3、增加主控框ADD DTFB: MN=1, F=4, LN=1, PNM="青岛农业大学", PN=1, ROW=1, COL=1, BT=BP3, N1=0, N2=1,N3=2,N4=3,N5=255,HW1=90,HW2=91,HW3=88,HW4=89,HW5=86,HW6=87,HW7=84,HW8=85,HW9=25 5,CONFIRM=Y;4、增加用户框ADD USF32: MN=1, F=5, LN=1, PNM="青岛农业大学", PN=1, ROW=1, COL=1, N1=18, N2=19, HW1=4, HW2=5, HW3=255, BRDTP=ASL32,CONFIRM=Y;5、删除单板RMV BRD: MN=1, F=5, S=4,CONFIRM=Y;RMV BRD: MN=1, F=5, S=5,CONFIRM=Y;RMV BRD: MN=1, F=5, S=6,CONFIRM=Y;RMV BRD: MN=1, F=5, S=7,CONFIRM=Y;RMV BRD: MN=1, F=5, S=8,CONFIRM=Y;RMV BRD: MN=1, F=5, S=9,CONFIRM=Y;RMV BRD: MN=1, F=5, S=10,CONFIRM=Y;RMV BRD: MN=1, F=5, S=11,CONFIRM=Y;RMV BRD: MN=1, F=5, S=13,CONFIRM=Y;RMV BRD: MN=1, F=5, S=14,CONFIRM=Y;RMV BRD: MN=1, F=5, S=15,CONFIRM=Y;RMV BRD: MN=1, F=5, S=16,CONFIRM=Y;RMV BRD: MN=1, F=5, S=17,CONFIRM=Y;RMV BRD: MN=1, F=5, S=18,CONFIRM=Y;RMV BRD: MN=1, F=5, S=19,CONFIRM=Y;RMV BRD: MN=1, F=5, S=20,CONFIRM=Y;RMV BRD: MN=1, F=5, S=21,CONFIRM=Y;RMV BRD: MN=1, F=5, S=22,CONFIRM=Y;RMV BRD: MN=1, F=5, S=23,CONFIRM=Y;RMV BRD: MN=1, F=2, S=4,CONFIRM=Y;RMV BRD: MN=1, F=2, S=5,CONFIRM=Y;RMV BRD: MN=1, F=2, S=7,CONFIRM=Y;RMV BRD: MN=1, F=2, S=8,CONFIRM=Y;RMV BRD: MN=1, F=2, S=17,CONFIRM=Y;RMV BRD: MN=1, F=2, S=18,CONFIRM=Y;RMV BRD: MN=1, F=2, S=19,CONFIRM=Y;RMV BRD: MN=1, F=2, S=20,CONFIRM=Y;RMV BRD: MN=1, F=2, S=21,CONFIRM=Y;RMV BRD: MN=1, F=2, S=22,CONFIRM=Y;RMV BRD: MN=1, F=2, S=23,CONFIRM=Y;RMV BRD: MN=1, F=1, S=2,CONFIRM=Y;RMV BRD: MN=1, F=1, S=3,CONFIRM=Y;RMV BRD: MN=1, F=1, S=4,CONFIRM=Y;RMV BRD: MN=1, F=1, S=5,CONFIRM=Y;RMV BRD: MN=1, F=1, S=6,CONFIRM=Y;RMV BRD: MN=1, F=1, S=8,CONFIRM=Y;RMV BRD: MN=1, F=1, S=10,CONFIRM=Y;RMV BRD: MN=1, F=1, S=14,CONFIRM=Y;RMV BRD: MN=1, F=1, S=17,CONFIRM=Y;RMV BRD: MN=1, F=1, S=18,CONFIRM=Y;RMV BRD: MN=1, F=1, S=19,CONFIRM=Y;RMV BRD: MN=1, F=1, S=20,CONFIRM=Y;RMV BRD: MN=1, F=1, S=21,CONFIRM=Y;RMV BRD: MN=1, F=1, S=22,CONFIRM=Y;RMV BRD: MN=1, F=1, S=23,CONFIRM=Y;6、增加单板ADD BRD: MN=1, F=2, S=17, BT=LPN7,CONFIRM=Y;ADD BRD: MN=1, F=2, S=18, BT=MFC,CONFIRM=Y;（三）增加本局用户的命令步骤1、增加呼叫源ADD CALLSRC: CSC=0, CSCNAME="青岛农业大学", PRDN=0, P=0, RSSC=1,CONFIRM=Y;2、增加业务字冠ADD CNACLD: P=0, PFX=K'555, CSTP=BASE, CSA=LCO, RSC=65535, MIDL=7, MADL=7,CONFIRM=Y; // 号首集为0，业务字冠为555，号码为666000X，最小号和最长号均为7位3、增加号段ADD DNSEG: P=0, BEG=K'5550000, END=K'5550063,CONFIRM=Y; //本局号码为5550000~5550063增加计费情况ADD CHGANA: CHA=1, CHO=NOCENACC, PAY=CALLER, CHGT=ALL, MID=METER1,CONFIRM=Y;修改计费制式MOD CHGMODE: CHA=1, DAT=NORMAL, TS1="00&00", TA1=180, PA1=1, TB1=60, PB1=1, TS2="00&00",CONFIRM=Y;增加计费情况索引ADD CHGIDX: CHSC=1, RCHS=1, LOAD=ALLSVR, CHA=1,CONFIRM=Y;4、增加一批模拟用户ADB ST: SD=K'5550000, ED=K'5550063, P=0, DS=0, MN=1, RCHS=1, CSC=0,CONFIRM=Y; （四）PRA数据配置1、增加局向ADD OFC: O=1, DOT=CMPX, DOL=SAME, NI=NAT, DPC="111111", ON="上海", DOA=SPC,CONFIRM=Y;//增加局向O=1：局向号＝1。

东进1E1七号信令数字中继语音卡（D327）内容简介：
D327板卡采用全DSP结构，处理能力强大，减轻主机负担，保证高密度、大容量的应用系统高效稳定地运行；同时，DSP技术便于软件升级，可最大限度保护用户投资；性价比高，便于用户构建性能稳定、多功能的应用系统。

性能特点
1.中继接口：单板提供E1/2E1/4E1（PCM）数字中继接口；
2.信令处理：
支持中国一号信令（SS1）；
支持数字一号信令（DSS1），又称ISDN PRI；
支持中国七号信令（SS7），单板完成一个或两个七号信令链路的处理；
3.语音处理：
单板具有30路中继通道处理能力；
提供30路DTMF、FSK收发功能；
数字录音、压缩和回放功能：语音编码为标准A律PCM，压缩方
法为ADPCM；
能识别Fax/Modem以及其他特种信号音；
内置会议功能，每片卡64个会议资源，支持多方电话会议和会议录音。

产品典型应用：
1．各种电信增值业务 2．交互式语音应答系统（IVR）
3．呼叫中心 4．语音信箱
5．中继网关 6．电话会议及电话聊天系统。

实验九、验证实验：NO7 TUP中继调试一、实验目的1、通过数据配置，了解NO7 TUP中继电路的工作原理。

2、掌握TUP数据配置的要点和顺序3、了解中继计费如何处理4、进一步了解号码变换在自环数据的作用。

二、实验器材数字程控交换机、BAM。

电话机。

三、实验内容说明通过配置七号TUP中继出局自环模拟局间中继呼叫。

程控交换机2M接口在DDF架上的位置：本实验要求：按照上面红色线条用中继自环线将CC08的第3个中继系统和第4个中系统环接起来。

交换机板位如下图所示：四、知识要点注意：数据配置中，学会调整中继框单板。

通过联机命令来增加TUP板。

顺序为：隔离单板－联机删除单板－联机增加单板－激活单板STR ISOBRD: MN=1, F=5, S=3, ISTP=FRC;/强制隔离中继框2＃槽位单板ORMV BRD: MN=1, F=5, S=3;/ 联机删除2＃槽位单板OADD BRD: MN=1, F=5, S=3, BT=TUP;/联机增加2＃槽位单板ACT BRD: MN=1, F=5, S=3;/ 激活单板其它槽位单板槽位雷同，只是槽位不同1、NO.7信令系统中，7号信令的基本概念，信令的分类。

2、7号信令的特点：共路信令，独立信令数据链路，在通话过程中可以发送传送。

3、7号信令网定义：7号信令的传送链路是独立于语音通道的，这些信令链路构成一个专用于信令传送的分组交换网，及7号信令网。

4、7号信令网的三要素：SP即信令点包含DPC、OPC; STP即信令转接点，是信令网中用于汇聚和转发7号信令的节点；SL即信令链路，用于连接信令节点之间的数据链路。

5、掌握CC08交换机中各部分单板在7号信令的7层结构中所起的作用。

6、部分7号信令的解释：IAM:：初始地址消息；ACM：地址全消息ANC：应答计费消息；CLF,RLG等拆线消息7、7号自环数据的要点：a、增加虚拟局向及相关中继数据，需要偶数个PCM系统。

实验七 中继接口模拟局域网通信系统实验一．实验目的1．了解模拟中继信号的接续过程。

二．预习要求1．认真学习《程控数字交换原理与应用》中的有关内容。

2．认真阅读本实验指导书三．实验仪器1．程控交换实验箱 二台 2．电话单机 二台 3．20MHz 示波器 一台四．实验原理图7-1 中继通信接口框图由前面的各单元实验可知，信令的产生与信号的交换可在一个实验箱内完成电话单机的工作。

若将两台实验箱通过中继电缆线连接，则实现两台实验箱的长途通信。

图7-1是它们的接口框图。

中继通信拨号方式：0 0 被叫号码，其中第一个“0”表示拨打长途，第二个“0”表示对方电话局局号（在本实验当中，即表示被叫方所在的实验箱）。

用户 电 路中继电缆用 户 电 路 用 户 电 路用户电路控制单元 交 换 网 络 用 户 电 路用户电 路交 换 网 络 用 户 电 路 中继接口电路 用户 电 路中继接口电路 控制单元五．实验内容1．利用两台实验箱完成中继接口通信的信号流程。

六．实验步骤1．将两个实验箱接上交流电源线。

2．将两实验箱的K11~K14、K21~K24、K31~K34、K41~K44接2、3脚；K70~K75接2、3脚；K60~K63接2、3脚。

3．两实验箱都通上电，即先打开“交流开关”，指示发光二极管亮后，再分别按下直流输出开关J8、J9，此时实验箱上的四组电源已供电，各自发光二极管亮。

4．分别按两实验箱的“复位”键进行一次上电复位，此时，CPU已对系统进行初始化处理，显示电路循环显示“P”，即可进行实验。

5．两台实验箱用一根九芯中继电缆连接线连接起来。

（接口位于实验箱中部下方）6．使两台实验箱同时工作在中继方式下，即按一下“中继”键与“确认”键，使显示电路循环显示“d”。

此时，CPU接通中继接口电路与交换网络电路，使之工作，此时方可进行中继通信。

7．将两台实验箱的用户1分别接上电话单机（也可接在其它用户上）8．甲方实验箱用户1摘机后，听到拨号音时，先拨出中继码“00”，然后再拨乙方实验箱被叫用户号码“68”。

实验七：帧中继配置⏹实验目的1、掌握帧中继基本概念、DLCI含义、LMI作用、静态和动态映射区别2、掌握帧中继基本配置：如接口封装、DLCI配置、LMI配置等3、能够对帧中继进行基本故障排除⏹实验要求1、帧中继拓扑与地址规划；2、帧中继基本配置和帧中继网云配置（如帧中继交换表配置）3、ospf配置4、验证帧中继配置并给出配置清单⏹实验拓扑⏹实验设备（环境、软件）路由器3个，网云一个，串口线3条。

⏹实验设计到的基本概念和理论帧中继用虚电路为面向连接的服务建立连接。

DLCI的含义是数据链路连接标识，在源和目的设备之间标识逻辑电路的一个数值。

LMI的含义是本地管理接口，是客户前端设备和帧中继交换机之间的信令标准，负责管理设备之间的连接、维护设备之间的连接状态。

⏹实验过程和主要步骤1、地址规划情况2、单个路由器的基本配置清单（1）路由器Router0配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.2 102 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 103 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up （2）路由器Router1配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.2 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 201 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.3 203 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up（3）路由器Router2配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#no ip addressRouter(config-if)#encapsulation frame-relayRouter(config-if)#interface s2/0.1 multipointRouter(config-subif)#ip address 192.168.1.3 255.255.255.0Router(config-subif)#bandwidth 64Router(config-subif)#frame-relay map ip 192.168.1.1 301 broadcastRouter(config-subif)#frame-relay map ip 192.168.1.2 302 broadcastRouter(config-subif)#exitRouter(config)#interface s2/0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to up%LINK-5-CHANGED: Interface Serial2/0.1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0.1, changed state to up3、网云交换表配置（1）Se0端口的配置：（2）Se1端口的配置（3）Se2端口的配置（4）将其进行连接：4、验证三个路由器通信情况（1）Router0到Router1和Router2（2）Router1到Router0和Router2（3）Router2到Router0和Router1心得体会通过这次的实验我懂得了什么是帧中继以及其作用，知道了DLCI和LMI的含义及其重要性，同时也明白了如何配置帧中继。

第六章NO7 ISUP中继调试实验6.1实验目的与要求熟悉NO7信令的工作过程和NO7信令消息的编码格式，通过数据配置，了解NO7号信令中继电路的工作原理，熟悉NO7中继通话的信令收发过程。

本实验为设计性实验，要求学生根据交换机实物图进行硬件配置，按照实验要求设计出“NO7 ISUP中继调试.txt”数据文件并进行数据的加载以验证数据配置设计文件的正确性。

6.2实验器材数字程控交换机独立模块（B独模块）、BAM和电话机6.3实验内容说明6.3.1 NO.7信令系统No.7 信令系统是一种国际通用的标准公共信道信令系统，具有传递速度快、信令容量大、功能强、灵活可靠等优点，能充分满足电话网（PSTN）、陆地移动通信网（GSM）、智能网（IN）等对信令的要求。

C&C08 自1994 年底在浙江义乌首次开通No.7 信令系统以来，目前已实现与S1240、EWSD、DMS100、AXE10、5ESS、NEAX61、F150等网上主要机型的对接，在国际局、关口局、长途局、汇接局、端局等的建设中获得了广泛应用。

C&C08 的No.7 信令系统在满足原邮电部颁布的一系列技术规范要求的基上，同时兼容ITU-T 的系列建议，可提供No.7 信令系统中的各层次功能，MTP、TUP、ISUP、SCCP、TCAP、INAP 等，具有稳定可靠、功能齐全、适应能力强、维护方便、兼容性好等显著优点，不仅可作为SP 使用，还可作为综合STP 使用。

1. No.7 信令的体系结构CCITT 1988 年兰皮书Q.700 建议中将No.7信令系统主要划分为消息传递部分（MTP）、信令连接控制部分（SCCP）、电话用户部分（TUP）、ISDN 用户部分（ISUP）、事务处理能力应用部分（TCAP）等几个部分，共分为四个功能级。

No.7 信令系统的结构和功能划分及其与开放系统互连（OSI）七层基准模型之间的关系如图6-1所示。
