滚珠丝杆支撑座结构机安装方法

滚珠丝杠的安装方法及安装工具简介
北京圣蓝拓--葛新凯 随着数控机床的普及，作为精密传动部件的滚珠丝杠，应用范围也越来越广，对于机床大修厂家，及设备维护厂家，如何正确的安装滚珠丝杠，既关系到机床的精度，也关系到滚珠丝杠的使用寿命。

下面就滚珠丝杠的安装，从安装专业工具，安装方法及精度，安装后的测试三方面做一下介绍。

一， 专业安装工具
安装工具内六方扳手，组合套筒，根据不同机床进行选用。

检测工具，直角弯板，百分表，常用直角弯板尺寸示意图如下：
二， 安装检测方法，及检测精度
机床的导轨通常分为滑动导轨和滚动导轨，即通常说的线轨与硬轨，对于滚动导轨(线轨)，检测精度的百分表，直接固定在导轨滑座上，移动导轨滑座，即可对安装后的丝杠进行检测，对应（图一）。

滑动导轨，利用弯板，将百分表固定在弯板上，移动弯板，即可对丝杠进行检测。

（图二）
（图一）（图二）
如图：对丝杠的上母线和侧母线进行检测
安装和验收精度：按照GB/T 17587.3-1998.
例如：机床丝杠的安装检测标准数据（其他见附表1）：
一根丝杠直径50mm,长度1000mm，精度等级P2级。

其全程跳动范围在0.045mm以内。

三， 激光检测
安装新丝杠或重新安装后，由于丝杠的加工和安装误差，移动会有不确定性，根据结构有时需要对丝杠两端的锁紧螺母进行调节，为确保移动准确，在使用之前，需要进行激光检测，总之，对于这些高精度运动部件，需要我们按照标准，精心安装施工，确保其传动精度准确，为企业创造更多的利润。

附表（一）。

滚珠丝杠副作为关键‎的滚动传动‎元件，被广泛应用‎于各种需要‎定位或传动‎的机构中，对机构的性‎能举足轻重‎。

在实际应用‎中，滚珠丝杠副的安装方‎式的选择，同样会影响‎整个机构的‎工作效果，根据具体应‎用情况的不‎同，滚珠丝杠副的安装可‎以有多种不‎同的方式。

不同的安装‎方式（即支承形式‎）都有其各自‎的特点，选取时，既要考虑实际‎工作要求（定位精度、传动速度、扭矩和推力‎情况等），又要结合滚‎珠丝杠副型‎号规格的选‎择（涉及内容较‎多，详情请参阅‎本站滚珠丝‎杠副类别的‎相关内容），只有两者综‎合考虑合理‎搭配，才能实现最‎佳效果，发挥滚珠丝‎杠副的最大‎价值。

滚珠丝杠副‎的安装方式‎一般叫做滚‎珠丝杠副的‎支承形式，通常有两大‎类（丝杠旋转类‎和螺母旋转‎类）共五种典型‎的支承形式‎，支承形式不‎同，所容许的轴向载荷‎和容许的回‎转转速也有‎所不同，应根据工况‎适当选择。

具体如下，为便于评估‎，丝杠旋转类‎每种支承形‎式后面给出‎表征其稳定‎性的“稳定性系数‎K2”，K2越大表‎示该形式越稳定，螺母旋转类‎因受力模型‎不同，校验体系也‎不同，不能模型化‎比较。

一、丝杠旋转类‎1、“固定—固定”型：K2=4适用于高转‎速、高精度的场‎合。

该形式两端‎分别分别由‎一对轴承约‎束轴向和径‎向自由度，负荷由两组‎轴承副共同‎承担。

也可以使两‎端的轴承副‎承受反向预拉伸力‎，从而提高传‎动刚度。

在定位要求‎很高的场合‎，甚至可以根‎据受力情况‎和丝杠热变‎形趋势精确‎设定目标行‎程补偿量，进一步提高‎定位精度。

“固定—固定”型有时也被‎片面地叫做‎“双推－双推”，实际上由于‎径向力的存‎在几乎很少‎能用两个推‎力轴承作为‎固定端。

由于此形式‎结构较复杂‎，调整较难，因此一般仅‎在定位要求‎很高时采用‎。

2、“固定—游动”型：K2=2适用于中转‎速、高精度的场‎合。

该形式一端‎由一对轴承‎约束轴向和‎径向自由度‎，另一端由单‎个轴承约束‎径向自由度‎，负荷由一对‎轴承副承担‎，游动的单个轴承能‎防止悬臂挠‎度，并消化由热‎变形产生的‎应力。

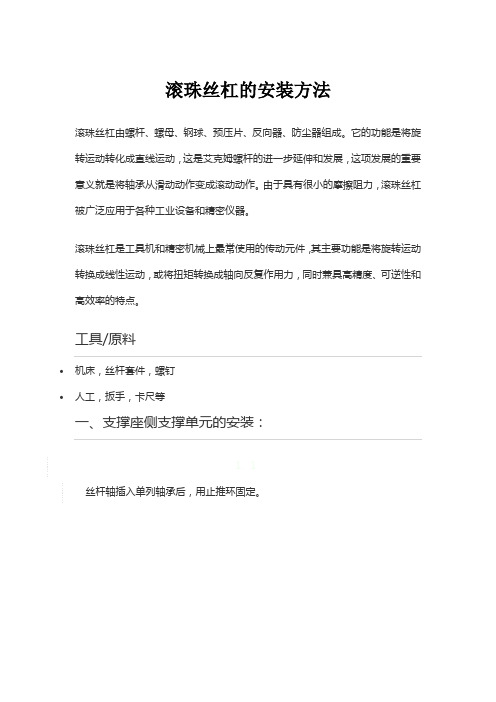

滚珠丝杠的安装方法滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。

它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。

由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。

•机床，丝杆套件，螺钉•人工，扳手，卡尺等1. 1丝杆轴插入单列轴承后，用止推环固定。

用止推环固定后，将轴承插入支撑座内。

2. 3安装精度参考值：偏心倾斜有间隙时： 20-30μm 1/2000max 预压式螺母： 15-25μM 1/3000max 有高精度要求: 10μm以下 1/5000max先调整到安装精度参考值以内。

以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。

1. 3以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。

1. 1将滚珠丝杆螺母插入螺母支座后临时紧锁。

（将螺母放置在滚珠丝杆轴的中间位置）2. 2将固定侧和支撑侧的支撑单元临时固定到基座上。

3. 3移动工作台与固定侧支撑单元后，将支撑单元拧紧固定到基座上。

4. 4固定好后，将工作台移动至靠近固定侧的行程尽头附近，幷将工作台和螺母支座相互固定。

5. 5固定好螺母和螺母支座。

6. 6将第4布种固定的螺栓松开，再次将工作台和螺母支座相互固定。

推动工作台至固定支撑单元处调整其中心位置，使工作台能顺畅移动，对于精密工作台还需要将丝杆轴调整到与LM导轨平行的位置。

7.7固定好后，确认工作台的运行状态，将工作台移动至支撑座。

8.8移动工作台至支撑侧支撑单元后，将拧紧支撑单元的固定螺栓。

9.9固定好后，将工作台移动至靠近支撑侧的行程尽头附近，幷再次将工作台和螺母支座松开后相互固定。

1、把丝杠螺母和滚珠清洁干净；
2、把塑料挡珠器(滚珠反向器)放回到螺母内。

安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接；
3、在螺母内涂上油脂；
4、先转动丝杆至丝杆滚道与反向器齐平的位置，然后调整位置，以足够一颗钢球塞进反向器的滚道为宜
5、接着一颗接一颗的往反向器的沟沟里塞钢球，可以用粘有油脂的螺丝刀黏上钢球，然后塞进去，直到整一圈都填满；
6、填满一圈后转动丝杆到下一个反向器的位置重复上述操作，上面的图片只是为了演示方便，正确的顺序是从底部开始装填，向上推进。

在螺母意外脱落或你现在已经拆卸的情况下，请按照以下方法把螺母重新安装上去：
1、将空心套的一端用泡沫包装类软物体堵住，穿入清洗干净的无滚珠的螺母内，然后把清洗干净的滚珠按每个循环沟槽一个一个装入，装满一圈后轻轻转动空心套，确认顺畅后再推动空心套装下一圈，直到全部装满为止。

2、再把堵口的填充物弄掉，将空心套连螺母一起套入螺杆轴端，一手顶住空心套，一手慢慢往螺杆上旋入螺母，直至螺母顺畅地全部旋入螺杆的有效螺纹沟槽部分。

最后在螺母注油孔注入润滑脂或润滑油，旋转螺母全行程移动2次以上，以确定运转顺畅，最后再注入一次润滑油脂，至此完工。

滚珠丝杠的装配方法
滚珠丝杠的装配方法如下：
1. 准备工作：将滚珠丝杠、螺母和适配器等零件清洗干净，并确保各零件表面无明显的磨损或损坏。

2. 安装螺母：将螺母沿着滚珠丝杠的螺纹方向旋入滚珠丝杠的一端，并确保螺母能够顺利滑动。

3. 加油：在滚珠丝杠表面涂上适量的润滑油或润滑脂，以降低滚动摩擦，提高滚珠丝杠的运行平稳性和寿命。

4. 安装适配器：如果需要将滚珠丝杠连接到其他机械部件上，可以使用适配器进行连接。

将适配器与滚珠丝杠的另一端连接，并确保连接牢固。

5. 调整螺母间隙：适当调整滚珠丝杠上的螺母间隙，以确保螺母在滚珠丝杠上的运动平稳。

6. 预紧螺母：对于一些需要较高精度和刚性的应用，可以使用预紧螺母将滚珠丝杠上的螺母加以固定，以提高系统的运动精度和刚性。

7. 测试滚珠丝杠：在装配完成后，可以进行滚珠丝杠的测试。

通过手动旋转滚珠丝杠，检查螺母是否能够顺利滑动，并观察滚珠丝杠的运行是否平稳和无噪音。

需要注意的是，在进行滚珠丝杠的装配过程中，要避免过度拧紧螺母，以免导致滚珠丝杠过度紧固或损坏。

此外，在使用滚珠丝杠时，定期清洗和加油是必要的，以保持滚珠丝杠的良好运行状态。

滚珠丝杆如何安装滚珠是一个很专业的知识，因为在安装的时候不是一件小事，如果不注重方法，对于产品的使用来说，也是会不合理，希望小编文章的介绍，能够帮助有需求的人。

一、滚珠丝杆如何安装滚珠1、安装的同时，卸下螺母，清洗螺母内部，沟槽内不能有异物，也许有注意，在螺母内部沟槽部分均匀涂抹稍高粘度的润滑脂，接着就是，按完整的循环将滚珠“粘”在沟槽里，注意不能在两个循环器之间安装滚珠。

2、每一圈留有半个滚珠左右的间隙，一般有3到5圈，安装时候，将装好滚珠的螺母某一端顺着螺杆沟槽方向小心旋合，直至螺母完全与螺杆旋合;将螺母按螺杆有效螺纹全程旋转1到2遍，尽量确认没有阻塞手感，就是保证了使用。

二、滚珠丝杆是什么意思1、它的设计原理来说，滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

2、滚珠丝杆由螺杆、螺母和滚珠组成也是内部的结构，它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。

3、一般来说，由于具有很小的摩擦阻力，滚珠丝杆被广泛应用于各种工业设备和精密仪器。

4、高科技的化身，滚珠丝杆是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，产品的特点同时兼具高精度、可逆性和高效率的特点。

滚珠丝杆的精度：国内的精度分为P1，P2，P3，P4，P5，P7，P10这7个等级，JIS等级精度分为C0，C1，C3，C5，C7，C10这6种精度，不过现在台湾也出现C2和C6，这两种精度，P5的精度等级介于C5和C7之间，与出现的C6=0.025基本可以等同。

滚珠丝杠精度等级划分的基本原则是在传动中，实际移动距离和理想移动距离的偏差，偏差越小，精度越高，其中有分为三种情况，一是旋转一周的运行精度；二是整根滚珠丝杠的运行精度；三是任意300的运行精度，一般情况下说的精度是任意300的精度。

丝杆的安装方式与要求1. 介绍丝杆丝杆是一种常用于传动与定位的装置，通常由螺纹丝杆和螺母组成。

它具有转动与移动的功能，可以将旋转运动转化为直线运动，广泛应用于机床、自动化设备、运输设备等领域。

2. 丝杆的安装方式2.1. 水平安装在水平安装中，丝杆的轴线与水平面平行。

这种安装方式广泛应用于水平滚动台、输送机械等场合。

2.1.1. 安装步骤1.准备工作：清洁安装位置，确保没有杂质。

2.固定丝杆支座：将丝杆支座固定在安装位置，确保支座与底板牢固连接。

3.调整丝杆平衡：使用水平仪调整丝杆，使其与水平线保持平行。

4.安装螺母：将丝杆螺母与要定位的零件连接，保证其平稳运行。

2.2. 垂直安装在垂直安装中，丝杆的轴线与垂直平面平行。

这种安装方式常用于电梯、升降机等设备。

2.2.1. 安装步骤1.准备工作：清洁安装位置，确保没有杂质。

2.固定丝杆支座：将丝杆支座固定在安装位置，确保支座与底板牢固连接。

3.检查丝杆直线度：使用测量仪器检查丝杆的直线度，确保其符合要求。

4.安装螺母：将丝杆螺母与要定位的零件连接，保证其平稳运行。

3. 丝杆的安装要求3.1. 安装位置•安装位置应选择在结构稳定、承重能力强的地方。

•安装位置应远离震动源，以确保丝杆的正常运行。

3.2. 支座安装•支座的安装应牢固可靠，能够承受丝杆的轴向和径向负载。

•支座的固定螺栓应均匀拧紧，避免出现松动现象。

3.3. 直线度要求•丝杆的直线度应符合相关标准要求，以保证丝杆在运动过程中的稳定性和精度。

•在垂直安装时，还应检查丝杆的竖直度，以保证零件的垂直定位精度。

3.4. 润滑要求•在安装丝杆和螺母之前，应在其表面涂抹适量的润滑脂，以减小摩擦系数，保证丝杆的顺畅运行。

•在使用过程中，应定期检查润滑脂的状态，及时添加或更换。

3.5. 力矩要求•在安装丝杆和螺母时，应根据实际情况确定适当的紧固力矩，以避免过紧或过松造成的问题。

•过紧可能导致运动不顺畅，过松可能导致零件松动、脱离等安全问题。

支撑座型号及安装内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、简介支撑座是连接丝杆和电机的轴承，构造与特长对标准滚珠螺杆库存品的轴端成品，预备了标准化的支撑单元EK、EF型，对一般滚珠螺杆预备了标准的支撑单元BK、BF型。

固定侧的支撑单元装有经预压调整的JIS5级的角接触球轴承。

二、支撑座的型号主要有：1、FK系列固定侧2、FF系列支持侧3、BK系列固定侧4、BF系列支持侧5、EK系列固定侧6、EF系列支持侧7、AK系列固定侧8、AF系列支持侧三、安装支撑座(1)将固定侧安装到螺杆上。

(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。

(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。

注1：请勿将支撑单元拆解。

注2：螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻。

注3：用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。

另外在严酷的条件下使用时，还必须采取措施防止其他零部件的松弛，详细情况请与HCH上海汉承联系。

四、工作台程基座上的安装(1)使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧。

(2)将固定侧暂时拧紧到基座上。

这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动。

◎以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。

◎以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与安装部内面之间留一定间隙（圆型支撑座用）进行调整。

(3)将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行程都能平滑运动，并暂时将支撑座拧紧在基座上。

五、确认精度及完全拧紧支撑单元用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。

丝杆的安装方式与要求丝杆是一种常用的传动元件，广泛应用于机械设备中。

正确的安装丝杆对于保证机械设备的正常运转至关重要。

本文将介绍丝杆的安装方式与要求，帮助读者正确安装丝杆，确保机械设备的可靠性和稳定性。

一、安装方式1. 安装位置选择丝杆安装位置应尽量选择在机械设备的稳定部位，避免受到外力干扰。

同时，也要考虑到维修和保养的方便性，确保能够方便地进行丝杆的调整和更换。

2. 安装方向确定丝杆的安装方向需与传动方向一致，确保能够顺利传递动力。

在安装过程中，应注意丝杆的螺纹方向，确保其能够与螺母正常配合。

3. 固定方式选择丝杆的固定方式有多种，如法兰固定、支撑固定等。

具体选择哪种固定方式，需根据机械设备的实际情况来确定。

无论选择哪种固定方式，都需要确保丝杆能够牢固固定在机械设备上，不出现晃动或松动现象。

二、安装要求1. 清洁丝杆表面在安装丝杆之前，应先清洁丝杆表面，确保其表面干净光滑。

若丝杆表面有油污或杂质，会影响丝杆与螺母的配合，导致传动不顺畅。

2. 检查丝杆精度在安装丝杆之前，需要对丝杆进行检查，确保其精度符合要求。

若丝杆精度不达标，会影响传动的精度和稳定性。

3. 调整螺母预紧力在安装丝杆时，需要调整螺母的预紧力，确保螺母与丝杆之间的配合紧密。

预紧力过大会增加传动阻力，预紧力过小则会导致传动松动。

4. 检查传动配件在安装丝杆时，还需要检查传动配件，如螺母、法兰等，确保其质量和尺寸符合要求。

若传动配件存在质量问题，会影响丝杆的传动效果。

5. 调整丝杆轴向间隙在安装丝杆时，还需要调整丝杆的轴向间隙，确保丝杆能够顺畅旋转。

轴向间隙过大会导致传动不稳定，轴向间隙过小则会增加传动阻力。

6. 检查润滑情况在安装丝杆之前，需要检查润滑情况，确保丝杆能够正常润滑。

若润滑不良，会增加传动摩擦，导致丝杆磨损加剧。

7. 定期检查和维护安装完丝杆后，还需要定期检查和维护丝杆，确保其正常运转。

定期检查可发现问题并及时处理，避免因丝杆故障导致机械设备停机。
