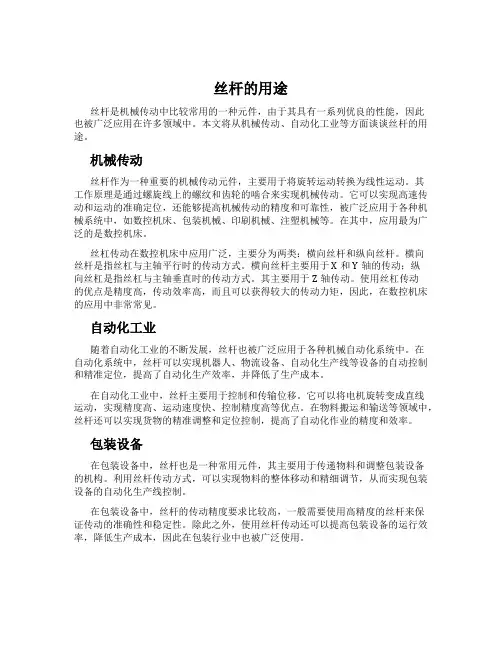

丝杆的用途丝杆是机械传动中比较常用的一种元件,由于其具有一系列优良的性能,因此也被广泛应用在许多领域中。
本文将从机械传动、自动化工业等方面谈谈丝杆的用途。
机械传动丝杆作为一种重要的机械传动元件,主要用于将旋转运动转换为线性运动。
其工作原理是通过螺旋线上的螺纹和齿轮的啮合来实现机械传动。
它可以实现高速传动和运动的准确定位,还能够提高机械传动的精度和可靠性,被广泛应用于各种机械系统中,如数控机床、包装机械、印刷机械、注塑机械等。
在其中,应用最为广泛的是数控机床。
丝杠传动在数控机床中应用广泛,主要分为两类:横向丝杆和纵向丝杆。
横向丝杆是指丝杠与主轴平行时的传动方式。
横向丝杆主要用于X和Y轴的传动;纵向丝杠是指丝杠与主轴垂直时的传动方式。
其主要用于Z轴传动。
使用丝杠传动的优点是精度高,传动效率高,而且可以获得较大的传动力矩,因此,在数控机床的应用中非常常见。
自动化工业随着自动化工业的不断发展,丝杆也被广泛应用于各种机械自动化系统中。
在自动化系统中,丝杆可以实现机器人、物流设备、自动化生产线等设备的自动控制和精准定位,提高了自动化生产效率,并降低了生产成本。
在自动化工业中,丝杆主要用于控制和传输位移。
它可以将电机旋转变成直线运动,实现精度高、运动速度快、控制精度高等优点。
在物料搬运和输送等领域中,丝杆还可以实现货物的精准调整和定位控制,提高了自动化作业的精度和效率。
包装设备在包装设备中,丝杆也是一种常用元件,其主要用于传递物料和调整包装设备的机构。
利用丝杆传动方式,可以实现物料的整体移动和精细调节,从而实现包装设备的自动化生产线控制。
在包装设备中,丝杆的传动精度要求比较高,一般需要使用高精度的丝杆来保证传动的准确性和稳定性。
除此之外,使用丝杆传动还可以提高包装设备的运行效率,降低生产成本,因此在包装行业中也被广泛使用。
知名丝杆品牌目前在丝杆市场中,有很多知名品牌,如THK、HIWIN、TBI Motion、KSS、NSK、ABBA等,这些品牌在产业链上各有所长。

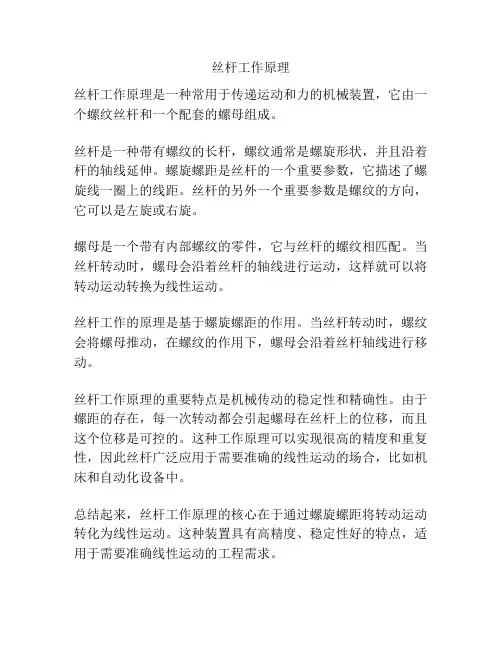

丝杆工作原理
丝杆工作原理是一种常用于传递运动和力的机械装置,它由一个螺纹丝杆和一个配套的螺母组成。
丝杆是一种带有螺纹的长杆,螺纹通常是螺旋形状,并且沿着杆的轴线延伸。
螺旋螺距是丝杆的一个重要参数,它描述了螺旋线一圈上的线距。
丝杆的另外一个重要参数是螺纹的方向,它可以是左旋或右旋。
螺母是一个带有内部螺纹的零件,它与丝杆的螺纹相匹配。
当丝杆转动时,螺母会沿着丝杆的轴线进行运动,这样就可以将转动运动转换为线性运动。
丝杆工作的原理是基于螺旋螺距的作用。
当丝杆转动时,螺纹会将螺母推动,在螺纹的作用下,螺母会沿着丝杆轴线进行移动。
丝杆工作原理的重要特点是机械传动的稳定性和精确性。
由于螺距的存在,每一次转动都会引起螺母在丝杆上的位移,而且这个位移是可控的。
这种工作原理可以实现很高的精度和重复性,因此丝杆广泛应用于需要准确的线性运动的场合,比如机床和自动化设备中。
总结起来,丝杆工作原理的核心在于通过螺旋螺距将转动运动转化为线性运动。
这种装置具有高精度、稳定性好的特点,适用于需要准确线性运动的工程需求。
丝杆的分类丝杆是一种常见的传动装置,在机械工程中起着重要的作用。
根据丝杆的不同特点和用途,可以将其分类为以下几种类型。
一、普通丝杆普通丝杆是最常见的一种类型,它由丝杆和螺母组成。
丝杆是一种长条状零件,外表面具有螺纹,而螺母则是与丝杆螺纹相配合的零件。
普通丝杆传动具有结构简单、操作方便、传动效率高等优点,广泛应用于各种机械设备中。
二、滚珠丝杆滚珠丝杆是一种采用滚珠螺母的丝杆传动装置。
与普通丝杆传动相比,滚珠丝杆传动具有传动效率高、摩擦小、精度高等优点。
滚珠丝杆广泛应用于需要精确定位和高速运动的机械设备中,如数控机床、自动化生产线等。
三、钢丝绳丝杆钢丝绳丝杆是一种特殊类型的丝杆传动装置,它采用钢丝绳作为传动元件。
钢丝绳丝杆传动具有承载能力大、传动效率高、结构紧凑等优点,适用于大型起重机、升降机等重载设备。
四、柔性丝杆柔性丝杆是一种由弹性材料制成的丝杆传动装置。
柔性丝杆具有较高的柔性和可塑性,可以在较小的空间内弯曲和转向,适用于一些特殊环境和需求,如机器人、医疗设备等。
五、蜗杆丝杆蜗杆丝杆是一种通过蜗杆和蜗轮传动的丝杆装置。
蜗杆丝杆传动具有传动比大、传动平稳等优点,广泛应用于一些需要减速和增力的机械设备中,如大型起重机、磨床等。
六、防爆丝杆防爆丝杆是一种具有防爆功能的丝杆传动装置。
它采用特殊的防爆材料和结构设计,可以在一些易燃易爆的环境中安全运行,如石油化工、煤矿等行业。
七、行星丝杆行星丝杆是一种采用行星齿轮传动的丝杆装置。
行星丝杆传动具有结构紧凑、传动效率高等优点,适用于一些空间受限的机械设备中,如汽车座椅调节器、电动窗帘等。
以上是丝杆的几种常见分类,每种类型都有自己的特点和适用范围。
在实际应用中,我们根据具体的需求选择合适的丝杆类型,以确保传动效率和性能的最优化。
同时,也需要注意丝杆的安装和维护,以确保其正常运行和使用寿命。

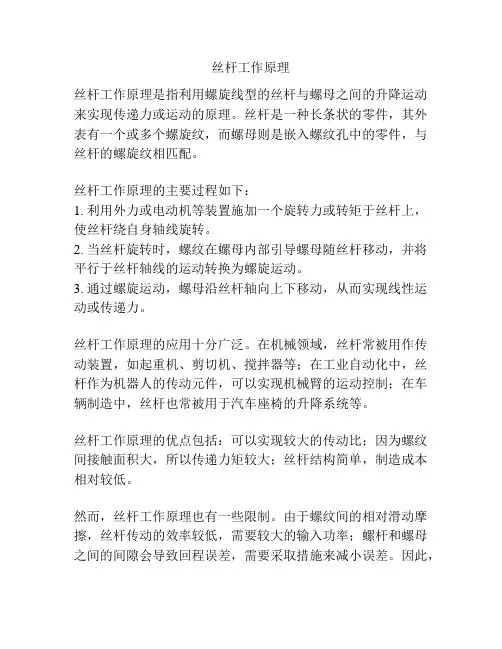

丝杆工作原理
丝杆工作原理是指利用螺旋线型的丝杆与螺母之间的升降运动来实现传递力或运动的原理。
丝杆是一种长条状的零件,其外表有一个或多个螺旋纹,而螺母则是嵌入螺纹孔中的零件,与丝杆的螺旋纹相匹配。
丝杆工作原理的主要过程如下:
1. 利用外力或电动机等装置施加一个旋转力或转矩于丝杆上,使丝杆绕自身轴线旋转。
2. 当丝杆旋转时,螺纹在螺母内部引导螺母随丝杆移动,并将平行于丝杆轴线的运动转换为螺旋运动。
3. 通过螺旋运动,螺母沿丝杆轴向上下移动,从而实现线性运动或传递力。
丝杆工作原理的应用十分广泛。
在机械领域,丝杆常被用作传动装置,如起重机、剪切机、搅拌器等;在工业自动化中,丝杆作为机器人的传动元件,可以实现机械臂的运动控制;在车辆制造中,丝杆也常被用于汽车座椅的升降系统等。
丝杆工作原理的优点包括:可以实现较大的传动比;因为螺纹间接触面积大,所以传递力矩较大;丝杆结构简单,制造成本相对较低。
然而,丝杆工作原理也有一些限制。
由于螺纹间的相对滑动摩擦,丝杆传动的效率较低,需要较大的输入功率;螺杆和螺母之间的间隙会导致回程误差,需要采取措施来减小误差。
因此,
在选择和应用丝杆传动时,需要考虑工作条件、载荷和运动要求等因素。
丝杆分类及工作原理引言:丝杆是一种常见的传动装置,广泛应用于机械设备中。
它通过螺纹副的运动来实现工作,具有结构简单、传动效率高等优点。
本文将对丝杆的分类及工作原理进行介绍。
一、丝杆的分类根据丝杆的材料、形状、使用条件等不同特点,可以将丝杆分为以下几类:1. 标准丝杆:标准丝杆是最常见的一种丝杆,其螺纹副采用国际标准螺纹,具有通用性强的特点。
标准丝杆广泛应用于各种机械设备中,如机床、输送机械等。
2. 精密丝杆:精密丝杆是对标准丝杆进行加工和调整,以提高其传动精度的一种丝杆。
精密丝杆通常采用高精度的滚动螺纹副,具有传动精度高、摩擦小等特点,广泛应用于需要高精度传动的设备中,如数控机床、精密仪器等。
3. 不锈钢丝杆:不锈钢丝杆是采用不锈钢材料制造的一种丝杆。
不锈钢丝杆具有耐腐蚀、抗氧化等特点,适用于工作环境较为恶劣的设备,如化工设备、海洋设备等。
4. 高温丝杆:高温丝杆是专门用于高温工作环境的一种丝杆。
高温丝杆通常采用高温耐热的材料制造,具有耐高温、传动稳定等特点,广泛应用于高温炉、玻璃生产线等设备中。
二、丝杆的工作原理丝杆的工作原理是利用螺纹副的运动来实现传动。
螺纹副由螺纹丝杆和螺母组成,当螺纹丝杆旋转时,螺母沿着丝杆轴向运动。
螺纹副的工作原理可以简单分为以下几个步骤:1. 传动方式:丝杆的传动方式主要有两种,分别是转动传动和滑动传动。
转动传动是指螺纹丝杆通过旋转传递运动,而滑动传动是指螺纹丝杆和螺母之间存在滑动摩擦。
2. 传动方向:丝杆的传动方向可以是正向传动和反向传动。
正向传动是指螺纹丝杆的旋转方向和螺母的运动方向相同,而反向传动则相反。
3. 传动效率:丝杆的传动效率取决于螺纹副的几何形状、材料摩擦等因素。
一般来说,精密丝杆的传动效率较高,而标准丝杆的传动效率相对较低。
4. 传动精度:丝杆的传动精度是指螺纹副在传动过程中的误差。
精密丝杆的传动精度较高,可以达到微米级甚至更高的精度要求,而标准丝杆的传动精度相对较低。

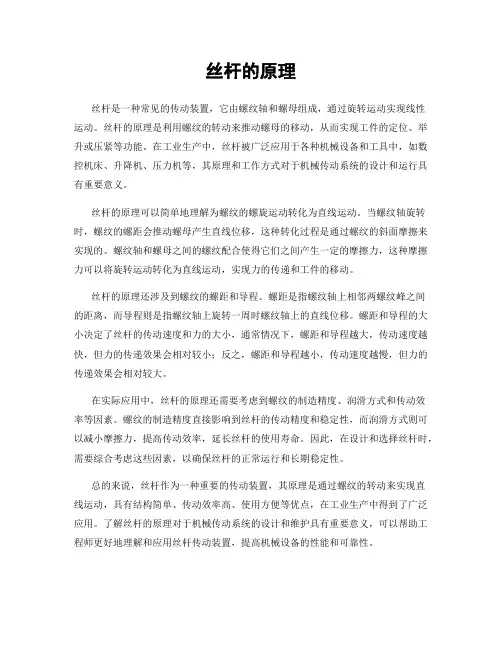

丝杆的原理丝杆是一种常见的传动装置,它由螺纹轴和螺母组成,通过旋转运动实现线性运动。
丝杆的原理是利用螺纹的转动来推动螺母的移动,从而实现工件的定位、举升或压紧等功能。
在工业生产中,丝杆被广泛应用于各种机械设备和工具中,如数控机床、升降机、压力机等,其原理和工作方式对于机械传动系统的设计和运行具有重要意义。
丝杆的原理可以简单地理解为螺纹的螺旋运动转化为直线运动。
当螺纹轴旋转时,螺纹的螺距会推动螺母产生直线位移,这种转化过程是通过螺纹的斜面摩擦来实现的。
螺纹轴和螺母之间的螺纹配合使得它们之间产生一定的摩擦力,这种摩擦力可以将旋转运动转化为直线运动,实现力的传递和工件的移动。
丝杆的原理还涉及到螺纹的螺距和导程。
螺距是指螺纹轴上相邻两螺纹峰之间的距离,而导程则是指螺纹轴上旋转一周时螺纹轴上的直线位移。
螺距和导程的大小决定了丝杆的传动速度和力的大小,通常情况下,螺距和导程越大,传动速度越快,但力的传递效果会相对较小;反之,螺距和导程越小,传动速度越慢,但力的传递效果会相对较大。
在实际应用中,丝杆的原理还需要考虑到螺纹的制造精度、润滑方式和传动效率等因素。
螺纹的制造精度直接影响到丝杆的传动精度和稳定性,而润滑方式则可以减小摩擦力,提高传动效率,延长丝杆的使用寿命。
因此,在设计和选择丝杆时,需要综合考虑这些因素,以确保丝杆的正常运行和长期稳定性。
总的来说,丝杆作为一种重要的传动装置,其原理是通过螺纹的转动来实现直线运动,具有结构简单、传动效率高、使用方便等优点,在工业生产中得到了广泛应用。
了解丝杆的原理对于机械传动系统的设计和维护具有重要意义,可以帮助工程师更好地理解和应用丝杆传动装置,提高机械设备的性能和可靠性。

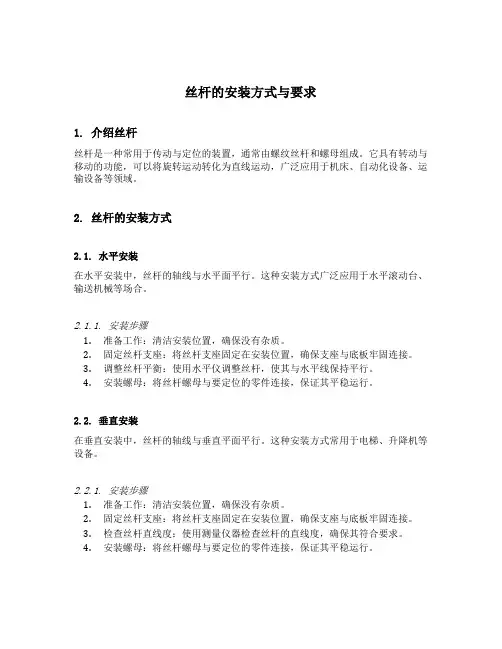

丝杆的安装方式与要求1. 介绍丝杆丝杆是一种常用于传动与定位的装置,通常由螺纹丝杆和螺母组成。
它具有转动与移动的功能,可以将旋转运动转化为直线运动,广泛应用于机床、自动化设备、运输设备等领域。
2. 丝杆的安装方式2.1. 水平安装在水平安装中,丝杆的轴线与水平面平行。
这种安装方式广泛应用于水平滚动台、输送机械等场合。
2.1.1. 安装步骤1.准备工作:清洁安装位置,确保没有杂质。
2.固定丝杆支座:将丝杆支座固定在安装位置,确保支座与底板牢固连接。
3.调整丝杆平衡:使用水平仪调整丝杆,使其与水平线保持平行。
4.安装螺母:将丝杆螺母与要定位的零件连接,保证其平稳运行。
2.2. 垂直安装在垂直安装中,丝杆的轴线与垂直平面平行。
这种安装方式常用于电梯、升降机等设备。
2.2.1. 安装步骤1.准备工作:清洁安装位置,确保没有杂质。
2.固定丝杆支座:将丝杆支座固定在安装位置,确保支座与底板牢固连接。
3.检查丝杆直线度:使用测量仪器检查丝杆的直线度,确保其符合要求。
4.安装螺母:将丝杆螺母与要定位的零件连接,保证其平稳运行。
3. 丝杆的安装要求3.1. 安装位置•安装位置应选择在结构稳定、承重能力强的地方。
•安装位置应远离震动源,以确保丝杆的正常运行。
3.2. 支座安装•支座的安装应牢固可靠,能够承受丝杆的轴向和径向负载。
•支座的固定螺栓应均匀拧紧,避免出现松动现象。
3.3. 直线度要求•丝杆的直线度应符合相关标准要求,以保证丝杆在运动过程中的稳定性和精度。
•在垂直安装时,还应检查丝杆的竖直度,以保证零件的垂直定位精度。
3.4. 润滑要求•在安装丝杆和螺母之前,应在其表面涂抹适量的润滑脂,以减小摩擦系数,保证丝杆的顺畅运行。
•在使用过程中,应定期检查润滑脂的状态,及时添加或更换。
3.5. 力矩要求•在安装丝杆和螺母时,应根据实际情况确定适当的紧固力矩,以避免过紧或过松造成的问题。
•过紧可能导致运动不顺畅,过松可能导致零件松动、脱离等安全问题。
丝杆的种类及用途丝杆是一种机械传动元件,广泛应用于各种机械设备中。
它的主要作用是将旋转运动转化为直线运动,或者将直线运动转化为旋转运动。
丝杆的种类和用途非常丰富,下面就来介绍一下。
一、丝杆的种类1. 普通丝杆:普通丝杆是最常见的一种丝杆,它的螺纹形状为三角形,常用于一些低精度的机械设备中。
2. 精密丝杆:精密丝杆的螺纹形状为梯形,精度比普通丝杆高,常用于需要高精度的机械设备中。
3. 大丝杆:大丝杆的直径比较大,常用于需要承受大负载的机械设备中。
4. 小丝杆:小丝杆的直径比较小,常用于一些小型机械设备中。
5. 长丝杆:长丝杆的长度比较长,常用于需要进行长程直线运动的机械设备中。
6. 短丝杆:短丝杆的长度比较短,常用于一些小型机械设备中。
7. 不等距丝杆:不等距丝杆的螺距不是固定的,常用于一些需要进行变速的机械设备中。
二、丝杆的用途1. 丝杆传动:丝杆传动是丝杆最常见的用途之一,它可以将旋转运动转化为直线运动,或者将直线运动转化为旋转运动。
丝杆传动广泛应用于各种机械设备中,如升降机、剪切机、注塑机等。
2. 调节:丝杆可以用于机械设备的调节,如调节机床的工作台高度、调节机械手的运动轨迹等。
3. 定位:丝杆可以用于机械设备的定位,如定位机床的工作台、定位机械手的末端执行器等。
4. 测量:丝杆可以用于机械设备的测量,如测量机床的工作台高度、测量机械手的运动轨迹等。
5. 支撑:丝杆可以用于机械设备的支撑,如支撑机床的工作台、支撑机械手的末端执行器等。
6. 传感:丝杆可以用于机械设备的传感,如传感机床的工作台高度、传感机械手的运动轨迹等。
总之,丝杆作为一种机械传动元件,其种类和用途非常丰富,可以满足各种机械设备的需求。
在未来,随着科技的不断发展,丝杆的种类和用途也将不断扩展和完善。

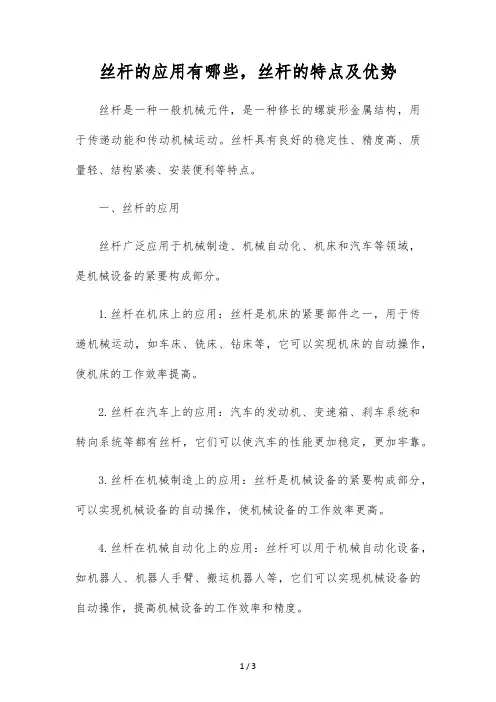

丝杆的应用有哪些,丝杆的特点及优势丝杆是一种一般机械元件,是一种修长的螺旋形金属结构,用于传递动能和传动机械运动。
丝杆具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等特点。
一、丝杆的应用丝杆广泛应用于机械制造、机械自动化、机床和汽车等领域,是机械设备的紧要构成部分。
1.丝杆在机床上的应用:丝杆是机床的紧要部件之一,用于传递机械运动,如车床、铣床、钻床等,它可以实现机床的自动操作,使机床的工作效率提高。
2.丝杆在汽车上的应用:汽车的发动机、变速箱、刹车系统和转向系统等都有丝杆,它们可以使汽车的性能更加稳定,更加牢靠。
3.丝杆在机械制造上的应用:丝杆是机械设备的紧要构成部分,可以实现机械设备的自动操作,使机械设备的工作效率更高。
4.丝杆在机械自动化上的应用:丝杆可以用于机械自动化设备,如机器人、机器人手臂、搬运机器人等,它们可以实现机械设备的自动操作,提高机械设备的工作效率和精度。
二、丝杆的特点及优势丝杆具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等特点,具有很强的优势。
1.丝杆可以实现精细动作:丝杆采纳精细加工技术,可以实现精细的运动,精度可以达到微米级。
2.丝杆的结构紧凑:丝杆的结构特别紧凑,占用空间小,可以节省机械设备的空间。
3.丝杆的质量轻:丝杆采纳特别材料制造,具有轻量、耐磨、耐腐蚀等特点,质量轻,不加添机械设备的重量,削减机械设备的能耗。
4.丝杆的安装便利:丝杆的安装特别简单,只需要将丝杆固定到机械设备的固定架上,即可完成安装。
5.丝杆的稳定性好:丝杆的结构紧凑,具有良好的稳定性,能够防范外力的影响,确保机械设备的正常运行。
总之,丝杆在机械设备中具有紧要的作用,具有良好的稳定性、精度高、质量轻、结构紧凑、安装便利等优势,是机械设备的紧要元件。
丝杆是一种日常生活中比较常见的工具,也是工业生产中普遍采纳的零部件。
它可以用来推动、旋转及传递气力,是工业机械中紧要的连接元件之一、常见的丝杆有螺纹丝杆、齿轮丝杆、滑块丝杆等,它们可以用于各种应用,比如床车的螺旋传动、纺织机的走经传动等。

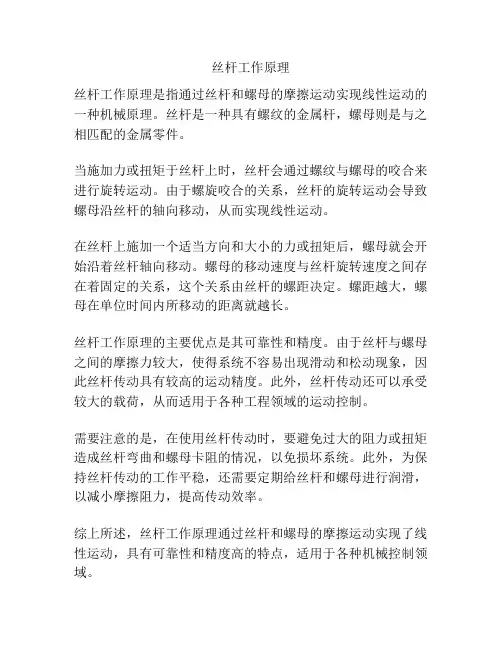

丝杆工作原理
丝杆工作原理是指通过丝杆和螺母的摩擦运动实现线性运动的一种机械原理。
丝杆是一种具有螺纹的金属杆,螺母则是与之相匹配的金属零件。
当施加力或扭矩于丝杆上时,丝杆会通过螺纹与螺母的咬合来进行旋转运动。
由于螺旋咬合的关系,丝杆的旋转运动会导致螺母沿丝杆的轴向移动,从而实现线性运动。
在丝杆上施加一个适当方向和大小的力或扭矩后,螺母就会开始沿着丝杆轴向移动。
螺母的移动速度与丝杆旋转速度之间存在着固定的关系,这个关系由丝杆的螺距决定。
螺距越大,螺母在单位时间内所移动的距离就越长。
丝杆工作原理的主要优点是其可靠性和精度。
由于丝杆与螺母之间的摩擦力较大,使得系统不容易出现滑动和松动现象,因此丝杆传动具有较高的运动精度。
此外,丝杆传动还可以承受较大的载荷,从而适用于各种工程领域的运动控制。
需要注意的是,在使用丝杆传动时,要避免过大的阻力或扭矩造成丝杆弯曲和螺母卡阻的情况,以免损坏系统。
此外,为保持丝杆传动的工作平稳,还需要定期给丝杆和螺母进行润滑,以减小摩擦阻力,提高传动效率。
综上所述,丝杆工作原理通过丝杆和螺母的摩擦运动实现了线性运动,具有可靠性和精度高的特点,适用于各种机械控制领域。
丝杆的表示方法丝杆是一种常用的机械传动装置,用于将旋转运动转化为线性运动。
它由螺纹丝杆和与之配合的螺母组成,通过旋转螺纹丝杆使螺母沿丝杆轴向移动。
丝杆的表示方法有多种,下面将逐一介绍。
一、直径表示法直径表示法是一种常见的丝杆表示方法,它以丝杆的直径作为主要参数。
例如,一个丝杆的表示为M8x1.25,表示该丝杆的直径为8毫米,螺距为1.25毫米。
直径表示法简洁明了,便于识别和选择合适的丝杆。
二、螺距表示法螺距表示法是另一种常见的丝杆表示方法,它以丝杆的螺距作为主要参数。
例如,一个丝杆的表示为8x1.25,表示该丝杆的螺距为1.25毫米,直径为8毫米。
螺距表示法通常用于较长丝杆或需要特定螺距的场合。
三、牙型表示法牙型表示法是一种相对复杂的丝杆表示方法,它以丝杆的牙型参数作为主要参数。
牙型表示法通常用于特殊需求的丝杆,如三角牙、梯形牙等。
例如,一个丝杆的表示为M8x1.25-4P,表示该丝杆的直径为8毫米,螺距为1.25毫米,牙型为4P。
牙型表示法可以满足不同工作环境的需求,但相对来说较为繁琐。
四、材质表示法材质表示法是一种根据丝杆的材质来表示的方法。
例如,一个丝杆的表示为304不锈钢丝杆,表示该丝杆采用304不锈钢材质制作。
材质表示法可以提供丝杆的材质信息,有助于选择合适的丝杆。
五、精度表示法精度表示法是一种根据丝杆的加工精度来表示的方法。
例如,一个丝杆的表示为C7级丝杆,表示该丝杆的加工精度达到C7级标准。
精度表示法可以提供丝杆的加工精度信息,有助于选择适合的丝杆。
六、长度表示法长度表示法是一种根据丝杆的长度来表示的方法。
例如,一个丝杆的表示为1000mm丝杆,表示该丝杆的长度为1000毫米。
长度表示法可以提供丝杆的长度信息,有助于选择合适的丝杆。
丝杆的表示方法多种多样,每一种方法都有其适用的场合。
在选择丝杆时,我们应根据实际需求和工作环境来选择合适的表示方法,并结合其他参数进行综合考虑。
通过选择合适的表示方法,我们可以更加方便地识别和选择合适的丝杆,从而满足不同工程和机械设备的需求。
丝杆原理
丝杆原理是指通过螺纹副的转动来实现线性运动的一种机械原理。
丝杆由一个螺纹螺杆和配合螺纹的螺母组成。
当螺纹副转动时,螺纹螺杆上的螺纹会推动螺母沿着螺纹轴线的方向产生线性运动。
丝杆原理的工作原理如下:首先,当螺纹副受到外部的转矩作用时,螺纹螺杆开始旋转。
螺纹螺杆上的螺纹会嵌入到配合的螺母中,使螺纹螺杆和螺母之间发生相对运动。
由于螺纹的特性,螺纹螺杆的转动会使螺纹螺杆和螺母之间的相对运动转化为螺母沿着轴线的线性运动。
这是因为螺纹的斜率决定了每转一圈螺纹螺杆的进给量,通过改变螺纹的斜率可以改变螺母的线性运动速度。
丝杆原理广泛应用于各种机械设备中,如升降平台、升降机、滚珠丝杆等。
它具有结构简单、紧凑、可靠性高、精度较高等特点,能够满足多种工况需求。
需要注意的是,在使用丝杆原理时,需要注意螺杆与螺母之间的配合精度和润滑情况,以保证其正常的工作。
此外,丝杆在负载较大时可能会产生较大的惯性力矩,需要进行适当的设计和支撑,以确保运动的平稳性和安全性。
丝杆的固定
丝杆的固定方式主要有以下几种:
1. 双推一自由方式:丝杠一端固定,一端自由。
固定端轴承同时承受轴向力和径向力。
这种支承方式用于行程小的短丝杠。
2. 双推一支承方式:丝杠一端固定,另一端支承。
固定端轴承同时承受轴向力和径向力;支承端轴承只承受径向力,而且能作微量的轴向浮动,可以避免或减少丝杠因自重而出现的弯曲。
同时丝杠热变形可以自由地向一端伸长。
3. 双推一双推方式:丝杠两端均固定。
这种支承方式可以对丝杠施加适当的预拉力,提高国产滚珠丝杠支承刚度,可以部分补偿丝杠的热变形。
另外还有采用固定、螺母旋转的传动方式,此时,螺母一边转动、一边沿固定的丝杠作轴向移动:由于国产滚珠丝杠不动,可避免受临界转速的限制,避免了细长滚珠丝杠高速运转时出现的种种问题。
以上信息仅供参考,如有需要,建议咨询专业技术人员。
丝杆工作原理丝杆是一种常见的传动装置,广泛应用于机械设备中。
它的工作原理是利用螺纹副的原理,将旋转运动转换成直线运动,或者将直线运动转换成旋转运动。
丝杆通常由螺纹轴和螺母组成,通过螺纹的螺旋运动,实现两者之间的相对运动。
在工业生产中,丝杆被广泛应用于各种机械设备中,如起重机、升降机、车床等,其工作原理非常重要。
丝杆的工作原理可以通过以下几个方面来解释:1. 螺纹副原理,丝杆的工作原理基于螺纹副的原理。
螺纹副是一种利用螺纹的相互啮合来实现运动传递的机构。
在丝杆中,螺纹轴和螺母的螺纹之间存在啮合关系,通过旋转螺纹轴,螺母会沿着螺纹轴的轴向运动,从而实现直线运动。
反之,如果螺母沿着螺纹轴的轴向运动,螺纹轴将会产生旋转运动。
这种通过螺纹副实现的运动转换,是丝杆工作原理的基础。
2. 螺纹的啮合原理,丝杆的工作原理还涉及到螺纹的啮合原理。
螺纹是一种螺旋形状的凸起和凹槽,通过螺纹的啮合,可以实现运动传递。
在丝杆中,螺纹轴和螺母的螺纹啮合,形成了一个密封的空间,通过旋转螺纹轴,螺母会沿着螺纹轴的轴向运动。
螺纹的啮合原理保证了丝杆的稳定运动,使其能够承受较大的负载和扭矩。
3. 力的传递原理,丝杆的工作原理还涉及到力的传递原理。
在丝杆中,螺纹轴通过旋转,可以实现力的传递。
当螺纹轴受到外力作用时,通过螺纹的啮合,力可以传递到螺母上,从而实现螺母的轴向运动。
反之,当螺母受到外力作用时,力也可以传递到螺纹轴上,从而实现螺纹轴的旋转运动。
这种力的传递原理保证了丝杆的稳定工作,使其能够承受各种复杂的工作环境和工作条件。
4. 应用范围,丝杆的工作原理决定了它在机械设备中的广泛应用。
丝杆可以将旋转运动转换成直线运动,或者将直线运动转换成旋转运动,因此在各种机械设备中都有着重要的应用。
例如,在起重机中,丝杆可以用来实现升降运动;在升降机中,丝杆可以用来实现上下行程的调节;在车床中,丝杆可以用来实现工件的进给运动。
由于丝杆具有稳定的工作原理和可靠的运动传递能力,因此在机械设备中得到了广泛的应用。
丝杆的特性简介丝杆是一种用于传递力或运动的机械传动元件,其特点是具有高传递精度,低摩擦和高效率。
它通常由丝杆、母杆(螺母)和轴承组成,应用范围广泛,并广泛用于各种机械设备中。
丝杆的结构通常,丝杆由两个部分组成:螺纹和芯杆。
其中,螺纹是连接丝杆和螺母的组件,而芯杆是旋转螺纹的部分。
丝杆的直径和螺纹形状通常取决于所应用的负载。
丝杆的工作原理当芯杆旋转时,螺纹会沿丝杆的轴向移动,使螺母(母杆)进行线性运动。
丝杆的运动会产生一个拉力或压力,使负载垂直于螺纹轴线进行运动。
由于丝杆的螺距(线性运动距离和芯杆旋转一周的距离比)确定,因此可以通过控制芯杆的旋转来控制负载的线性运动。
丝杆的特性高传递精度丝杆的传递精度非常高,通常可以达到0.01mm的级别。
这是由于螺纹和芯杆的形状精确和相互配合所致。
此外,丝杆和螺母的直径也会影响传递精度。
通常来说,直径较大的丝杆和螺母具有更高的精度。
低摩擦丝杆的摩擦力非常低,这是由于丝杆和螺母之间的金属相互作用,以及机油润滑所产生的效果。
因此,丝杆可以在高速和高负载下稳定工作。
高效率丝杆的效率通常可以达到90%以上,这是由于其低摩擦和刚性所致。
这种高效率使得丝杆可以在高负载下正常工作,同时也可以减少能源的消耗。
负载容量丝杆的负载容量通常在几百公斤到上千吨之间。
丝杆的负载能力受到多种因素的影响,包括螺纹形状、丝杆和螺母的直径、材料强度和温度等。
因此,在选择丝杆时,必须考虑到所需负载的大小以及其他因素。
应用领域由于其高精度和高效性,丝杆广泛用于各种设备中,包括:•机床中的伺服控制系统•汽车制造的机器人和生产线•食品和制药生产设备•纺织机械•热成型设备•风力涡轮发电机总结丝杆是一种具有高传递精度、低摩擦和高效率的机械传动元件。
它由丝杆、母杆和轴承组成,通常用于传递力或运动。
丝杆的特点使其广泛应用于各种设备中,包括机床、汽车制造、食品生产和绿色能源等行业。
通过了解丝杆的结构、工作原理和特性,可以更好地了解其应用和优势。
丝杆的分类丝杆是一种常见的传动装置,广泛应用于机械设备中。
根据其不同的特点和用途,丝杆可以分为多个不同的分类。
下面将介绍几种常见的丝杆分类。
一、按材料分类1. 碳钢丝杆:碳钢丝杆是一种常见的丝杆材料,具有良好的机械性能和耐磨性,适用于一般机械设备的传动系统。
2. 不锈钢丝杆:不锈钢丝杆具有耐腐蚀性能,适用于一些特殊环境下的机械设备,如食品加工设备、医疗设备等。
3. 铝合金丝杆:铝合金丝杆具有轻质、高强度和良好的导热性能,适用于一些对重量要求较低的机械设备。
二、按螺纹形状分类1. 三角形螺纹丝杆:三角形螺纹丝杆是一种常见的丝杆螺纹形状,具有良好的传动效果和承载能力,广泛应用于各种机械设备中。
2. 矩形螺纹丝杆:矩形螺纹丝杆具有较大的接触面积,适用于一些需要承受较大载荷的机械设备。
3. 三角形和矩形复合螺纹丝杆:三角形和矩形复合螺纹丝杆结合了两种螺纹的优点,既能够提高传动效果,又能够承受较大载荷。
三、按精度等级分类1. 普通精度丝杆:普通精度丝杆是一种常见的丝杆精度等级,适用于一般机械设备的传动系统。
2. 高精度丝杆:高精度丝杆具有较高的制造精度,能够提高传动效果和定位精度,适用于要求较高的机械设备,如数控机床等。
四、按导程分类1. 细螺距丝杆:细螺距丝杆的螺纹间距较小,转动一周移动的距离较短,适用于一些需要较高精度的机械设备。
2. 粗螺距丝杆:粗螺距丝杆的螺纹间距较大,转动一周移动的距离较长,适用于一些需要较大移动速度的机械设备。
五、按应用领域分类1. 通用丝杆:通用丝杆适用于一般机械设备的传动系统,广泛应用于各个领域。
2. 高温丝杆:高温丝杆采用特殊材料制造,能够在高温环境下正常工作,适用于一些高温设备。
3. 低噪声丝杆:低噪声丝杆采用特殊的设计和材料,能够减少噪声产生,适用于一些对噪声要求较高的机械设备。
丝杆作为一种重要的传动装置,根据其材料、螺纹形状、精度等级、导程和应用领域的不同可以分为多个分类。
丝杆的行程丝杆是一种常见的机械传动装置,其具有线性运动特性,常用于工业自动化设备中。
本文将从丝杆的结构、工作原理以及应用领域等方面进行介绍。
首先,我们来了解一下丝杆的结构。
丝杆由螺纹丝杆和丝杆螺母组成。
螺纹丝杆是一根具有螺旋凸起的杆状物,通常为圆柱形。
丝杆螺母则是与螺纹丝杆相匹配的零件,其内部具有与螺纹丝杆相对应的螺纹凹槽。
当螺纹丝杆与丝杆螺母配合时,通过旋转螺纹丝杆,丝杆螺母便可沿着丝杆轴向移动。
接下来,我们来了解一下丝杆的工作原理。
当螺纹丝杆进行旋转时,丝杆螺母会随之沿着丝杆轴向移动。
这是因为丝杆螺母内部的螺纹凹槽与螺纹丝杆的螺纹凸起相互啮合,使得丝杆螺母受到螺纹丝杆的转动力矩作用而发生轴向移动。
通过控制螺纹丝杆的旋转方向和速度,可以精确控制丝杆螺母的运动位置。
丝杆的行程与螺纹丝杆的长度以及丝杆螺母的移动范围有关。
当螺纹丝杆旋转一周时,丝杆螺母的行程就等于螺纹丝杆的螺距。
螺距是指螺纹丝杆上相邻两个螺纹之间的轴向距离。
因此,可以通过改变螺纹丝杆的长度或者调整丝杆螺母的移动范围来改变丝杆的行程。
丝杆具有线性运动特性,在工业自动化领域有着广泛的应用。
它常被用于机械设备的定位、举升和传输等方面。
例如,丝杆可以用于控制机床上刀具的升降,实现零件的加工和加工深度的调节。
此外,在自动化装配线上,丝杆也可以用于控制机械臂的运动,实现物料的装配和搬运。
总结起来,丝杆是一种具有线性运动特性的机械传动装置,通过螺纹丝杆和丝杆螺母的配合,实现了轴向移动。
其结构简单,工作原理清晰,应用领域广泛。
在工业自动化设备中,丝杆扮演着重要的角色,为生产过程的精确控制和自动化提供了可靠的基础。
丝杆工作原理丝杆是一种机械传动元件,通常用于将旋转运动转换为线性运动。
它主要由丝杆和螺母两部分组成。
丝杆是一种具有螺纹母线的长条状零件,而螺母则是一种外部具有螺纹母线的零件。
螺母可以通过转动丝杆来移动沿丝杆的方向。
丝杆的工作原理相对简单,其主要作用是将旋转运动转换成直线运动。
当一个电机或手摇轮旋转时,丝杆会随之旋转。
螺母会随着丝杆的旋转而移动,从而实现将旋转运动变成直线运动。
丝杆具有较小的滑动摩擦系数、高效率、长寿命等优点。
因此,它在机械传动中被广泛应用。
下面我们来具体了解一下丝杆的工作原理和特点。
丝杆的工作原理丝杆与螺母的工作原理类似于螺旋桨,它们的旋转运动将转换成直线运动。
通过控制电机或手摇轮的旋转,可以随时调整螺母所在的位置,从而达到控制设备的目的。
这种转换特别适用于需要获得精确定位的设备或机器人。
丝杆一端具有螺纹,并与螺母套在一起。
当丝杆旋转时,螺母将移动,从而将旋转运动转换为线性运动。
螺母通常由塑料或金属制成,并具有内部螺纹,以便与丝杆的螺纹相匹配。
螺母可以通过支架或支柱固定在需要的位置,从而实现控制机器人或设备。
丝杆的工作原理相对简单,但它需要合适的力来保证螺母与丝杆之间的摩擦力不大,从而实现滑动移动。
此外,丝杆还应具有足够的刚度和强度,以便在运动时不会产生变形和弯曲。
丝杆的优点和特点丝杆具有多种优点和特点,使其在机械传动中被广泛应用。
1.较小的滑动摩擦系数丝杆和螺母之间的滑动摩擦系数相对较小,从而确保线性运动的平顺性和精度。
由于滑动摩擦系数很小,因此可以更轻松地将螺母沿着丝杆移动,从而减少对电机或手摇轮的功率需求。
2.高效率丝杆的传动效率高,因为它将旋转运动转换为线性运动,并消耗较少的能量。
丝杆的高效率可以使机械传动更加稳定和可靠。
3.长寿命丝杆的操作和使用寿命长,因为它们采用钢或其他坚固的金属制造而成。
丝杆的坚固和耐用性可以减少设备故障和维修成本。
4.可逆转丝杆的方向可以自由调整,从而让设备可以适应不同的操作需求。
