钣金折弯半径（R角）是钣金加工图纸中要求的一个数值，这个在值实际加工中很难确定有多大。
其实这个钣金折弯半径是跟料厚、折弯机压力大小、折弯模具下模槽宽有一定关系的。
实际钣金加工中经验得出：一般板厚不大于6mm时，在折弯时，钣金折弯内半径可以直接用板厚尺寸做为半径。
当板厚大于6mm且小于12mm时，板内折弯半径一般是板厚的1.25倍至1.5倍。
板厚不小于12mm时，板内折弯半径一般取2倍至3倍的板厚。
当折弯半径为R=0.5时，一般的钣金厚度T就等于0.5mm。
如果需要大于或小于板厚的半径尺寸，需要用专用模具加工。
例：当钣金图纸要求板材折弯90°时，而折弯半径特别小的时候，应该采用板材先刨槽加工，再钣金折弯。
还可以加工特殊的折弯机模具上模及下模。
那么，折弯半径与什么有关系呢？钣金折弯半径与折弯模具下模槽宽的大小有一定关系。
通过钣金加工中大量的实验发现，折弯模具下模槽宽与折弯半径大小有一定的关系。
比如：1.0mm板材采用8毫米槽宽来折弯，这样压出来的折弯半径理想状态下是R1。
如果用20毫米槽宽来折弯的话，由于折弯时上模都是往下运动，拉伸板材深度达到一定的角度。
那我们知道20毫米宽的槽面积要比8毫米宽的槽面积大，在用20毫米宽槽折弯时，拉伸面积也变大同时R角也会增大。
所以，在对板材折弯半径有要求，又不损害折弯机模具的情况下，我们尽量用窄槽来折弯。
正常情况下，建议还是按照标准的板厚与槽宽成1:8的比例来操作。
最小不能小于板厚与槽宽成1:6的比例来操作，铝板折弯可适当小一些，不能小于板厚与槽宽的1:4的比例来操作。
建议：在强度允许的情况下，优先采用先刨槽在折弯的方法，来制作小的钣金折弯半径。
钣金是在SolidWorks 的应用中最常见的一种，而钣金折弯半径是钣金中要求的一个数值，这个在值实际加工中很难确定有多大。
其实这个钣金折弯半径是跟料厚、折弯机压力大小、折弯模具下模槽宽有一定关系的。
具体有什么关系，今天我们来研究一下：实际钣金加工中经验得出：一般板厚不大于6mm时，在折弯时，钣金折弯内半径可以直接用板厚尺寸做为半径。
折弯精准计算公式及系数！
一.铁板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R>0.5）
展开尺寸=L1+L2-2T+系数
备注：1. 2.5/SGCC孔边到折弯内寸是3.8MM时不会拉料，孔径
5.4，R0.5，V12
二、铁板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
三、铁板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
四、铝板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R〉0.5）
展开尺寸=L1+L2-2T+系数
五、铝板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
六、铝板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
七、压死边系数（先使用插深下模折小角度，再用压平模压死边）
上图：展开尺寸=L1+L2-0.55T
上图：展开尺寸=L1+L2-0.55T+0.7W（W≤T）
上图：展开尺寸=L1+L2+3.14*（R+m）（2R>T）
T≤2.0,m=0.4T;
2.0<T≤
3.2,m=0.3T;
八、压段差系数
1、当W≥2T时：展开按照两次单折计算；
2、当W<2T、H≥2T时：展开按照两次单折计算；
3、当W<2T、H<2T时：展开尺寸=L+（H-T）*0.7；
4、当W<2T、H=T时：展开尺寸=L+0.15T；。
常⽤材料折弯系数表⼤全
常⽤材料折弯系数表⼤全
钣⾦的展开长度和钣⾦的厚度、折弯半径、折弯⾓度，以及钣⾦材料属性（通过Y和K因⼦来表⽰）有关系。
⾸先介绍Y因⼦和K因⼦：
1）K因⼦为钣⾦内侧边到折弯中线距离和钣⾦厚度的⽐值，如图1中K因⼦的⽅程式：K=A/T。
2）Y因⼦是根据折弯中线相对于钣⾦厚度计算出来的⽐值，Y因⼦公式：Y=K*(π/2)。
Proe 中Y因⼦默认为0.5。
钣⾦展开计算公式：
如图2中钣⾦的展开长度L=L1+L2+L3
L2=（π/2*R+Y*T）θ/90
其中π=3.1415，R为钣⾦内侧折弯半径，T为钣⾦厚度，θ为折弯⾓度（单位度）
常⽤材料Y因⼦和K因⼦数值：
材料：软黄铜、铜，Y因⼦：0.55，K因⼦：0.35。
材料：硬黄铜、铜、软钢、铝，Y因⼦：0.64，K因⼦：0.41。
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因⼦：0.71，K因⼦：0.45。

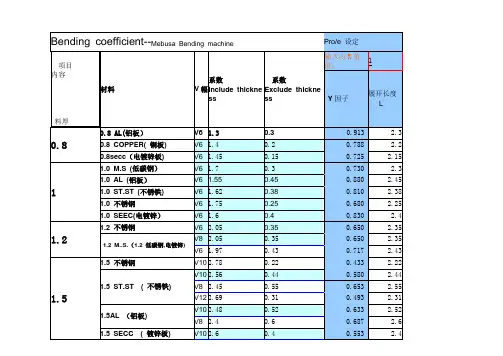

常⽤材料折弯系数表(详)
注：以上折弯系数（K）是在折弯内⾓（R）为0.5--1.0左右时的侧量值，当折弯内⾓改变时，系数改变,⼀般,内⾓增⼤,系数增⼤。
针对现有材料测试折弯系数数据如下:
热镀锌板系数(由样开组于2002-6-17提供)
铜排折弯系数:
覆铝锌板系数
说明：
计算展开长度时,所有尺⼨均以外⽪计.每折⼀道弯,便减去⼀个折弯系数.。
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 * 5 刨槽折弯（冷板）1 1 * 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t），，，，，，适用Ｖ槽宽度81216254 展开计算方法： 90°折弯（一般折弯）Q/ZB J65—20102（如图二），由于我们常用的折弯上模的尖角通常小于，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a ； (1)折弯系数a的计算公式为（2）：a = ＋－……………………………………………………………（2）其中：V—下模槽宽；t—材料厚度为方便计算将展开长度的计算公式简化为（3）:Ｌ＝Ｌ1＋Ｌ2－系数C ……………………………………………………………………（3）注：简化系数C = （2t - 系数a）见表2。
