数字卫星接收机的工作原理与故障排除

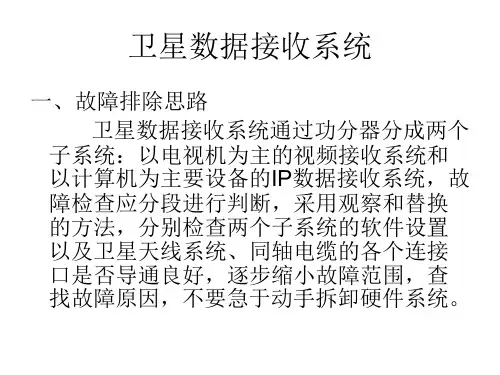

卫视接收系统故障判断及解决方法1卫星电视接收系统在接收使用过程中可能会出现故障，但只要运用卫星电视的相关知识和技术，就完全可以判断并解决遇到的故障。

卫星电视接收系统包括天线、高频头、卫星接收机、遥控器、智慧卡、接头、线缆；如是系统工程，还包括调制器、放大器、分配器等。

软件方面还有各种应用程序、各种参数。

每一个环节都可能出现故障，而且使用错误也可能被认为故障。

所以，正确判断故障和错误，才是最重要的。

（1）直观检查法用眼看、手摸、耳听、鼻闻等方法检查和判断故障部位。

直观检查又分冷检和热检两种。

冷检是设备不通电检查，打开机壳，观看保险丝及其他元件有无明显损坏现象，接插件有无脱落、脱焊等。

热检是通电检查，打开设备的电源开关。

此时手最好不要离开电源按钮，以便及时关断电源，仔细观察机内是否有打火、冒烟，闻一闻是否有焦味，听一听有无不正常的声音，摸一摸变压器等元件有无发热烫手。

这种方法特别适宜检查设备供电部分故障。

（2）旋钮、按钮检查法操作设备的旋钮、按钮，可大致判断故障发生的部位。

任何设备的旋钮或按键都与内部电路相连，操作设备本身的旋钮和按键，能反映内部电路的工作状态，如按卫星接收机频道选择按键，可判断电视节目是否正常；操作调制器的射频旋钮，可判断调制器射频输出是否正常。

（3）测量电压法用万用表电压档检查供电电压和各有关元件的电压，特别是关键点的电压。

直流电压的测量有静态和动态之分。

静态直流的测量可以判断直流供电回路是否正常，各晶体管导通与否；动态直流电压的测量，一般可以判断交流信号回路是否工作正常。

（4）测量电阻法通过测量元件的电阻值判断故障的部位。

（5）测量电流法用万用表的电流档测量设备总电流或晶体管的工作电流，以迅速判断故障部位。

（6）电平测量法对无信号、信号弱、交调、互调干扰等故障，均可用电平测量法。

根据场强仪测量信号的电平高低可以判断故障的部位。

（7）电路短路法当出现交流声干扰时，可用0．lμF的电容逐级将信号的输人端对地短路，短路到某一级交流声消失，则可断定故障就在前一级。

数字卫星接收机故障判断与维修1. 引言1.1 数字卫星接收机故障判断与维修数字卫星接收机在现代家庭中扮演着重要的角色，它们能够接收来自卫星的电视信号，为我们提供丰富的节目内容。

由于长期使用或外部原因等因素，数字卫星接收机可能会出现各种故障。

正确判断故障并及时维修可以延长接收机的使用寿命，保证我们能够持续享受高清晰度的电视节目。

在我们将分析数字卫星接收机常见的故障类型，如图像无法显示、信号中断、遥控器失灵等。

接着会介绍故障判断的方法，如通过观察指示灯状态、检查连接线路等方式来确定故障点。

故障维修步骤将详细说明如何修复常见故障，包括更换零部件、调整接收机参数等。

维修工具和材料部分将列出常用的维修工具，如螺丝刀、万用表等，以及常用的维修材料，如焊锡、绝缘胶带等。

在维修注意事项中，我们将提醒读者在进行维修时注意安全、避免电路短路等问题。

结论部分将总结数字卫星接收机故障判断与维修的重要性，提醒大家及时修复故障，以延长接收机的使用寿命。

我们也会强调维修数字卫星接收机的重要性，倡导大家学会简单的维修技能，减少因故障而导致的不必要的浪费。

通过本文的介绍，相信读者对数字卫星接收机的故障判断与维修有了更深入的了解，能够更好地维护自己的设备，提高生活品质。

2. 正文2.1 数字卫星接收机常见故障数字卫星接收机是一种常见的家用电器，在使用过程中可能会出现各种故障。

了解数字卫星接收机常见故障是维修的第一步，下面我们来介绍几种常见的故障情况及其可能的原因。

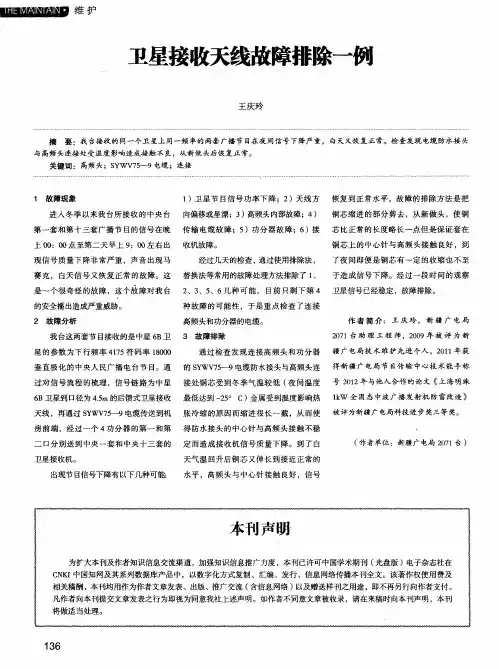

1. 无法接收信号：这是最常见的问题之一。

可能的原因包括天线位置不正确、信号线路受损、接收机天线接口松动等。

解决方法包括重新调整天线位置、更换损坏的信号线路、拧紧接收机天线接口等。

2. 画面模糊或有雪花：这种情况通常是信号质量不佳导致的。

原因可能包括信号源问题、天线方向问题、天气影响等。

解决方法包括重新调整天线方向、更换信号源、适当调节天线位置等。

3. 接收机死机或卡顿：这可能是由于接收机内部散热不良、软件问题等原因导致的。

基于THX203H数字卫星接收机电源故障检修THX203H是高性能的电流模式PWM控制器。

专为高性价比AD/DC转换器设计。

在85V-265V的宽电压范围内提供高达12W的连续输出功率，峰值输出功率更可以达到18W。

优化的高合理性的电路设计，在中九数字卫星接收机电源中使用广泛。

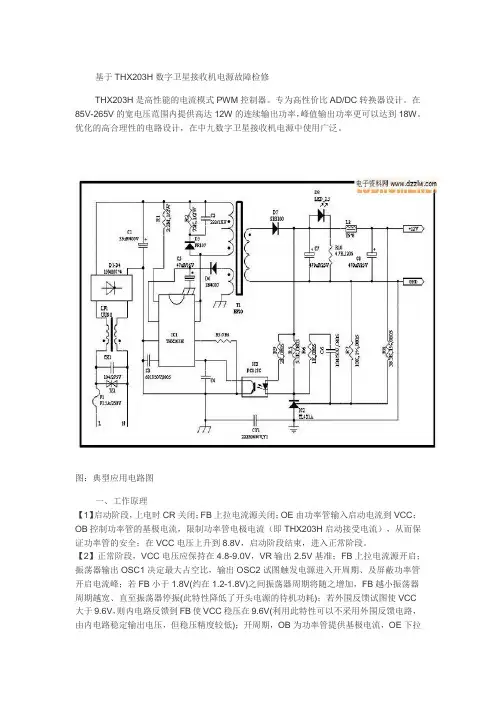

图：典型应用电路图一、工作原理【1】启动阶段，上电时CR关闭；FB上拉电流源关闭；OE由功率管输入启动电流到VCC；OB控制功率管的基极电流，限制功率管电极电流（即THX203H启动接受电流），从而保证功率管的安全；在VCC电压上升到8.8V，启动阶段结束，进入正常阶段。

【2】正常阶段，VCC电压应保持在4.8-9.0V，VR输出2.5V基准；FB上拉电流源开启；振荡器输出OSC1决定最大占空比，输出OSC2试图触发电源进入开周期、及屏蔽功率管开启电流峰；若FB小于1.8V(约在1.2-1.8V)之间振荡器周期将随之增加，FB越小振荡器周期越宽、直至振荡器停振(此特性降低了开头电源的待机功耗)；若外围反馈试图使VCC 大于9.6V，则内电路反馈到FB使VCC稳压在9.6V(利用此特性可以不采用外围反馈电路，由内电路稳定输出电压，但稳压精度较低)；开周期，OB为功率管提供基极电流，OE下拉功率管的发射极到IS，而且OB采用斜坡电流驱动(指OB开电流是IS的函数，当IS=0V时OB开电流约40mA，然后OB开电流随IS线性增加，当IS增加到0.6V时OB开电流约120mA，此特性有效地选用了OB的输出电流，降低了THX203H的功耗)，若IS检测到FB指定电流则进入关周期；关周期，OB下拉，功率管不会立即判断，但OE箝位1.5V(功率管判断后基地反向偏置，提高了了耐压)；在开或关周期，如检测到功率管超上限电流，则上限电流触发器优先置位，强制FB下降，占空比变小，从而保护功率管和变压器；在下一个关周期开始沿或FB小于1.8V，上限电流触发器复位。

中波发射台卫星接收系统组成及常见故障维修作为中波广播的节目信号源，数字卫星信号的传输与接收是近二十多年逐步发展起来的，是利用地球同步卫星将数字编码压缩的广播信号传输到用户端的一种信息传输形式，简称DHT 。

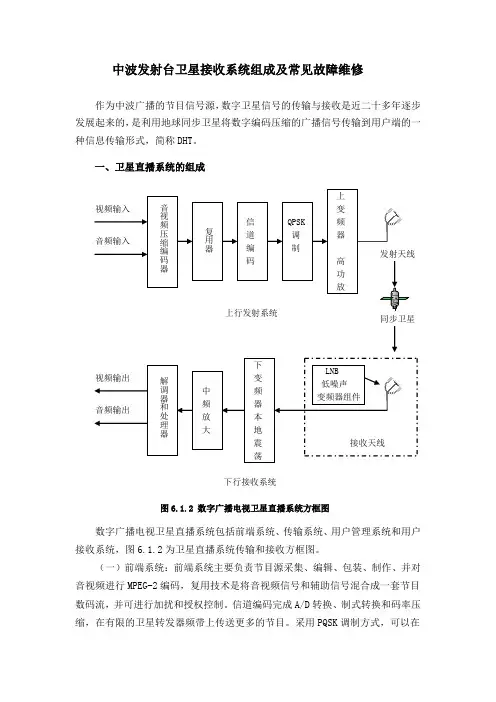

一、卫星直播系统的组成数字广播电视卫星直播系统包括前端系统、传输系统、用户管理系统和用户接收系统，图6.1.2为卫星直播系统传输和接收方框图。

（一）前端系统：前端系统主要负责节目源采集、编辑、包装、制作、并对音视频进行MPEG-2编码，复用技术是将音视频信号和辅助信号混合成一套节目数码流，并可进行加扰和授权控制。

信道编码完成A/D 转换、制式转换和码率压缩，在有限的卫星转发器频带上传送更多的节目。

采用PQSK 调制方式，可以在音视频压缩编码器复用器 信 道 编 码 QPSK 调 制 上变频器高功放 音频输入 视频输入 解调器和处理器 中 频 放 大 下变频器本地震荡 音频输出 视频输出 上行发射系统下行接收系统同步卫星 发射天线 接收天线LNB 低噪声 变频器组件 图6.1.2 数字广播电视卫星直播系统方框图信号微弱的情况下获得足够的信噪比，PQSK调制器将包含着音频、视频的信息基带信号调制到70MHz，再通过上变频器将70MHz中频信号变成射频信号C频段6GHz或Ku频段14GHz。

（二）传输系统：高频功率放大器将上变频器输出的射频信号放大到所要求的功率，经波导送至天线，发射天线将信号发送到直播卫星上，直播卫星上的转发器将来自于发射站的信号放大处理后经过另外一个频率向地球覆盖区域发射。

（三）用户管理系统：用户管理系统负责登记和注册用户管理资料；购买和包装节目；制定节目计费标准及用户收费管理。

（四）用户接收系统(IRD)：用户接收系统有接收天线、LNB（高频头）、传输线缆、综合接收解码器（卫星接收机）。

卫星接收机对来自于LNB下变频后的信号进行再次变频、解调、解复用、解扰、解码等处理，最后还原出音视频信号。

卫星电视接收机常见故障检修卫星电视接收机常见故障检修Post By：2004/1/6 11:41:00 [只看该作者]卫星电视接收机是卫星电视接收装置中功能最多、电路最复杂、功耗最大的部分。

它不仅需要完成从第一中频到图像、伴间的一系列信号处理过程，还要实现选择、控制、转换、遥控及显示等各种功能，并为室外单元提供电源，提供极化控制信号，甚至天线方位控制信号等。

尽管它放置于室内，环境条件室外单元，但由于其功耗较大、发热量大、受电网电压的波动冲击影响大，因而比室外单元更易出现故障。

此外，接收机为了改善散热条件，在机壳上下开了许多通气孔，这也为尘埃、细小杂物、水汽的侵入提供了通道，结果大大增加了接收机各种故障出现的机会。

卫星电视接收装置一旦出现故障，其现象往往都会表现在监视器或电视机的图像和伴音效果上。

因此，当电视机画面和声音不正常时，首先是判断故障发生在哪部分，是室内部分还是室外部分或是传输电缆上，这是检修过程中最重要的一环。

卫星电视接收机出现故障时，可能出现以下几种现象：（一）无图像、无伴音、且画面无雪花噪声点由于画面没有雪花噪声点，可以判断故障出在接收机上。

此时，可能造成这种故障的原因有：1、电源部分出故障。

整机或部分电路的供电中断，原因可能有电源保险丝烧断、电源线或插头断线。

对于串联型稳压电源，可能电源变硬压器初级断路、调整管损坏、滤开路或短路，微处理器工作不正常或存贮器损坏；对于电位器调谐电路，则可能电位器触点接触不良，或相关的运算放大器电路出故障。

2、输入调谐器电路出故障。

此时，虽然有输入调谐电压，但由于调谐器内部故障，如VCO不能调谐或停振，前置中放管、混频管损坏等，都会造成这种现象。

3、AGC电路工作不正常。

AGC电路子作不正常就会使AGC 失控，使中频放大器出现饱和或输出幅度过大，从而影响中频解调电路的正常工作。

4、鉴频器失锁。

由于锁相鉴频器的VCO振荡回路参数改变，使VCO的振荡频率超过环路的跟踪范围，造成环路失锁，从而无法解调出图像和伴音信号。

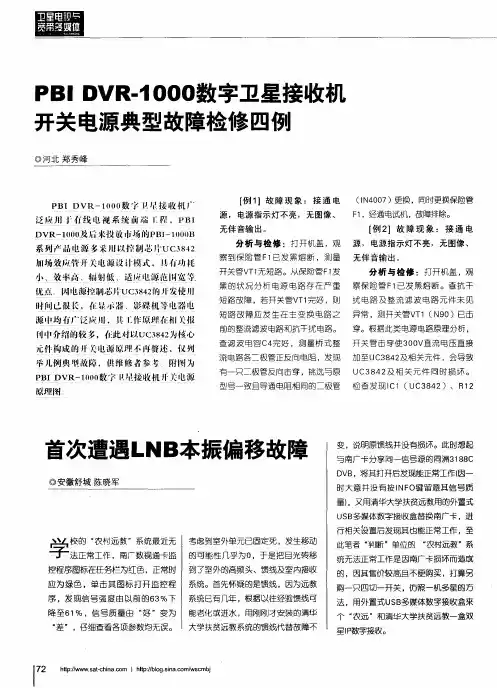

卫星电视接收机故障维修 50例［例 1］百胜 P－350S型卫星接收机故障现象：开机后无反应，无显示，不烧保险管。

分析检修：打开机盖，用万用表测 C3 两端的电压为 300V，正常；测 C6 两端电压为 14V左右，且万用表表针不停地摆动；估计 IP3844N 损坏，断电后用万用表R×1k 挡在路测量 U1（IP3844N）各脚与地之间的直流电阻，发现⑧脚与地之间的直流电阻正、反向几乎为零，焊下U1 测量⑧脚与⑤脚的脚间直流电阻，证实其内部已击穿。

更换 U1 后，机器故障排除。

［例 2］神州 ST－9900B 型卫星接收机故障现象：开机后显示屏无显示，无电压输出，机器不工作。

分析检修：用万用表测 C3 两端无 300V 直流电压，但 R1 左端有 300V 的直流电压，说明限流电阻 R1 开路，引起 R1烧断的原因有 C3 或 V1 击穿短路，有的机型因 V1 击穿还会引起 R10烧断。

经进一步检查，发现 V1 内部击穿，R10也已损坏。

值得提醒的是，有的机型中开关管 V1使用 C5207，因其功率较小，建议用 BU508 替换。

更换 V1、R10 后，机器恢复正常。

［例 3］神洲 ST－9900 型卫星接收机故障现象：开机后无任何显示，不工作。

分析检修：用万用表测电源滤波电容（47μF／450V）两端，无电压指示，说明电源未整流工作，测限流电阻（6R2／5W）阻值无穷大。

据分析，造成限流电阻损坏的原因是滤波电容、电源调整管等元件损坏而引起的，经查滤波电容内部击穿。

更换滤波电容和限流电阻后故障排除。

［例 4］神洲 ST－2000 型卫星接收机故障现象：开机后电源有“叽叽”声，不工作。

分析检修：该故障有两种情况：一种是通电只听“叽”的一声，便再无声响，这时用万用表监测 T102 次级的＋10V 电压没有建立，说明次级电路有短路现象，可依次断开 D107、D108、D109 试验，若断开某一路时＋10V 电压恢复正常，则说明该支路有短路元件存在。

Experience Exchange经验交流DCW249数字通信世界2019.01（接上页）[2] 肖远宁.创新时代科研院所的文化塑造，2017.[3] 李怀建.转制科研院所固定资产内部控制探析，2017.[4] 孙毓函，军工科研院所档案工作改革创新探析，2018.[5] 谭梦圆.军工科研院所科技创新人才队伍建设探析，2016.[6] 李静漪.互联网时代高校行政管理改革创新，2017.数字卫星接收机，俗称机顶盒，传输平台和用户终端分别为卫星通信网络和电视机。

它的主要功能是接收数字广播节目。

现阶段，数字卫星接收机应用普遍，但质量不一。

为避免数字卫星接收机在使用过程中出现故障，需要选择信誉度及售后服务良好的商家，降低故障发生率，提高设备运行质量及效率，使其更好地服务于广电技术发展。

1 数字卫星接收机常见故障其一，画面现竖直黑色带。

用户开机过程中发现画面左侧有竖直黑色带，在排查过程中怀疑这一现象是因某元件热稳定性差所致。

更换部分元件之后，再次检查，将故障锁定为屏蔽盒内部10MHz 晶振问题，需要及时更换。

其二，马赛克问题。

当数字卫星接收机处于运行状态时，电压过高或者过低，都会出现马赛克问题。

故障发生位置在3.3V 绕组上，用5V 改接和替代，将其与稳压块串联，解决这一故障。

其三，出现跑台情况。

之所以会发生跑台情况，是因为高频头异常，或者调谐电压不稳定及接收机问题等。

故障状态下的AFC 电路会对自动频率跟踪产生干扰，导致频率不正常。

借助射频调制器输出过程中，倘若调制器不稳定，会出现漂移情况，发生跑台现象[1]。

其四，仅接收某一极化节目。

当极化切换电路发生故障，或者一些接收机22K 开关发生异常，会使电视节目无法正常接收，影响节目观看。

其五，画面颜色异常。

广播电视不显示画面，多是因图像信号处理通道发生短、断路情况，视放管或集成电路损坏，输出插座和极性转换开关接触不良。

视放管或视放集成电路性能不佳，会造成图像暗淡，影响对比度。

数字卫星接收机故障判断与维修【摘要】本文旨在介绍数字卫星接收机故障判断与维修的相关知识。

在故障判断方法方面，需要通过对信号质量、设备状态等进行分析来确定问题所在。

常见故障包括天线问题、接线松动等，解决方法则是重新连接或更换部件。

维修步骤包括检查、拆卸、更换等，需注意安全和规范操作。

在维修过程中，要注意事项包括断电、防静电等。

维修工具准备则包括螺丝刀、电动工具等。

维修后需进行测试确认，保养工作也很重要，可延长设备寿命。

数字卫星接收机的维修意义重大，影响设备使用和信号接收效果。

结合以上内容，有效判断和维修数字卫星接收机故障，可以确保设备正常运行和信号质量。

【关键词】数字卫星接收机、故障判断、维修、方法、常见故障、解决方法、步骤、注意事项、工具准备、重要性、测试、确认、保养。

1. 引言1.1 数字卫星接收机故障判断与维修数字卫星接收机是现代家庭中常见的电视信号接收设备，可以接收卫星发射的信号并转换成可视化的影像及声音。

随着使用时间的增长，数字卫星接收机也会出现各种故障，导致影响观看电视节目的质量。

及时准确地判断和维修数字卫星接收机的故障就显得尤为重要。

在日常维护中，我们需要了解一些故障判断方法。

通过观察信号强度、调整天线方向、检查信号线等方式来排除故障。

要熟悉常见的故障及解决方法，例如当接收机无法开机时可能是电源线连接不良，需要重新连接或更换电源线。

在进行维修时，需要按照一定的步骤来进行操作。

要确认故障点，然后根据实际情况选择合适的维修方法。

在维修过程中，一定要注意安全事项，避免发生意外。

同时需要准备好相应的维修工具，包括螺丝刀、万用表、焊接工具等。

数字卫星接收机的维修不仅仅是为了修复故障，更重要的是保证设备的正常运行，延长使用寿命。

维修后，还需要进行测试与确认，确保故障已经修复并且设备正常工作。

还需要定期进行保养，清洁设备、检查连接线等，以确保设备的长期稳定运行。

2. 正文2.1 故障判断方法数字卫星接收机故障判断是维修过程中的重要一环。

卫星数字接收机主板故障检修四例作者：郑秀峰来源：《卫星电视与宽带多媒体》2009年第20期例1东仕IDS-2000F数字机开机有声音，无图像。

分析与检修：数字机开机有声音说明信号接收、解复用、解码电路是正常的，该机信号解复用及解码由主芯片U1 1(MB87 L2250)完成，这说明主芯片工作正常。

按照视频信号的处理流程：MB87L2250输出的视频数据经由u8(AV3169)及外围元件组成的视频编码电路进行数／模转换处理后，将视频数据转换成符合PAL／NTSC制式的模拟电视信号经AV3169 35脚输出，再经视频滤波网络滤波后从射随器输出至视频输出端，由此可见，故障应发生在视频编码电路及视频输出电路。

检查视频滤波及射随器输出电路相关元件未发现异常，进一步检查AV3169外围电路元件也未发现异常，更换AV3169后，故障排除。

例2东仕IDS-2000F数字机开机无任何显示，无图无声。

分析与检修：数字机开机无任何显示，无图无声，应首先对电源部分进行检查，在确保开关电源工作正常的情况下，再检查其他相关电路。

查开关电源各组电源输出电压均正常，说明故障不是由电源引起的。

实际操作故障机不能显示开机画面及“菜单”，频道显示数码管也不能正常显示频道号码，分析认为引起此类故障的原因很多，主芯片、同步动态存储器(SDRAM)、快闪存储器(FLASH)损坏均可导致此类故障的发生。

在检查过程中用手触摸主板上各芯片感觉SDRAM存储器U3(IMXI6T2)温升严重，关闭电源，拆下更换IMXI 6T2后故障排除。

例3同洲CDVB3188A数字机可接收到信号，但画面闪烁不停，无伴音。

分析与检修：数字机只有在主CPU正常工作，输入到调谐器的接收参数准确无误的情况下，才能接收到信号。

故障机能接收到信号，可断定数字机主CPU和调谐器工作正常，有画面出现则说明视频编码电路无故障，故障可能发生在解码电路。

该机采用FUJITSU(富士通)公司的单芯片处理器MB87L2250，解码电路时钟信号由D／A转换器UB(PCMI723)提供，如无解码时钟信号，解码电路则无法解出码流，经对PCMI723外围电路检查未见异常，更换PCMl723后故障排除。
