电梯与可视对讲系统联动控制系统

对讲联动电梯门禁梯控硬件对接楼层采集器硬件手册对讲联动梯控硬件对接楼层采集器硬件用户手册(DAIC-DT-DJYJ V1.0)一、功能概述本产品主要用于接收楼层用户的对讲联动梯控请求信号,单台标准为接入8-16层的楼层采集数据，多个信号采集器连接在485总线上,电梯门禁控制器根据采集到的信息开放相应的楼层,从而实现用户或访客在户内按键开放电梯楼层权限的目的。

二、匹配对接品牌ABB振威楼宇对讲（可视）系统联动电梯IC卡方案AVC楼宇对讲（可视）系统联动IC卡电梯方案BOSCH博世楼宇对讲（可视）系统联动电梯门禁方案Honeywell楼宇对讲（可视）系统联动电梯IC卡门禁方案Legrand楼宇对讲（可视）系统联动梯控IC卡方案MOX楼宇对讲（可视）系统联动电梯ID卡方案WRT楼宇对讲（可视）系统联动电梯CPU卡方案安居宝楼宇对讲（可视）系统联动电梯HID卡方案狄耐克楼宇对讲（可视）系统联动电梯刷卡方案冠林楼宇对讲（可视）系统联动刷卡电梯方案竞争楼宇对讲（可视）系统联动电梯控制方案克耐克楼宇对讲（可视）系统联动CPU卡电梯方案立林楼宇对讲（可视）系统协议联动电梯IC卡方案柔乐楼宇对讲（可视）系统硬件联动ID卡电梯方案视得安楼宇对讲（可视）系统联动贯通门电梯IC卡方案松本智能楼宇对讲（可视）系统联动内外呼梯IC卡方案兴天下楼宇对讲（可视）系统联动远距离梯控方案易天元楼宇对讲（可视）系统联动HID卡电梯方案三、联动电梯品牌德圣米高电梯ID卡方案,爱登堡电梯IC卡方案,伊士顿电梯CPU卡方案,,博林特电梯IC 卡+指纹方案,铃木电梯IC卡+指纹+密码方案,东南电梯IC卡+人脸方案,快速电梯IC卡+静脉方案,百斯特电梯IC卡+虹膜方案,乔治电梯指纹方案,巨人电梯人脸方案,,康力电梯静脉方案,星玛电梯IC卡方案,蒂森克虏伯电梯ic卡方案,永大电梯IC卡方案,东芝电梯IC卡方案,迅达电梯IC卡方案,华升富士达电梯IC卡方案,通力电梯IC卡方案,日立电梯IC卡方案,三菱电梯IC卡方案,奥的斯电梯IC卡方案,三洋电梯IC卡智能控制系统方案,莱茵电梯IC卡门禁方案,申龙电梯IC卡智能管理系统方案,西门子电梯IC卡智能控制系统方案,崇友电梯IC卡智能门禁方案,富士电梯IC卡智能管理系统方案,屹立电梯IC卡方案,远大电梯IC卡方案,南奥电梯IC卡门禁方案,大力士电梯门禁IC卡方案,长城电梯IC卡门禁方案,京承电梯IC卡门禁方案,大通电梯IC卡方案,飞达电梯门禁方案,默信电梯门禁IC卡方案,奥斯达电梯IC卡方案,快意电梯IC卡门禁方案,广日电梯IC卡方案,科达电梯门禁方案,帝奥电梯门禁方案,三立电梯IC卡方案,开灵电梯IC卡智能管理系统方案,三荣电梯IC卡乘用管理方案,美迪斯电梯IC卡方案,韦伯电梯IC卡门禁方案,派利尔电梯IC卡门禁方案,菱王电梯门禁IC方案,沃克斯电梯IC卡门禁方案,康恩得电梯IC卡方案,蒙哥马利电梯IC卡方案,爱默生电梯门禁IC卡方案,江南嘉捷电梯IC卡方案,台日电梯IC方案,富菱达电梯IC方案,米高电梯IC方案,福沃斯电梯IC卡门禁方案,三星电梯IC卡方案,中远电梯IC卡门禁方案,宏大（豪斯汀）电梯IC卡方案,巨立电梯IC卡方案,顺达电梯IC卡方案,多快电梯IC卡方案,奥菱达伟肯电梯IC卡方案,席尔诺电梯IC卡门禁方案,中菱电梯门禁IC卡方案,联合通用电梯IC卡方案,奥莱登电梯IC 卡方案,剀达电梯门禁方案,中威法奥电梯IC卡门禁方案,现代电梯门禁方案,奥特电梯门禁IC 卡方案,曼斯顿电梯门禁方案,白云电梯门禁方案,海诺电梯门禁方案,迅电工业电梯门禁IC卡方案,贝斯电梯IC卡方案,迪康电梯门禁方案,富士通电梯IC卡方案,优力维特电梯门禁方案，升华电梯IC卡门禁方案，怡达快速电梯IC卡智能管理系统方案，宏达电梯IC卡门禁方案，宏翔电梯IC卡智能控制方案。

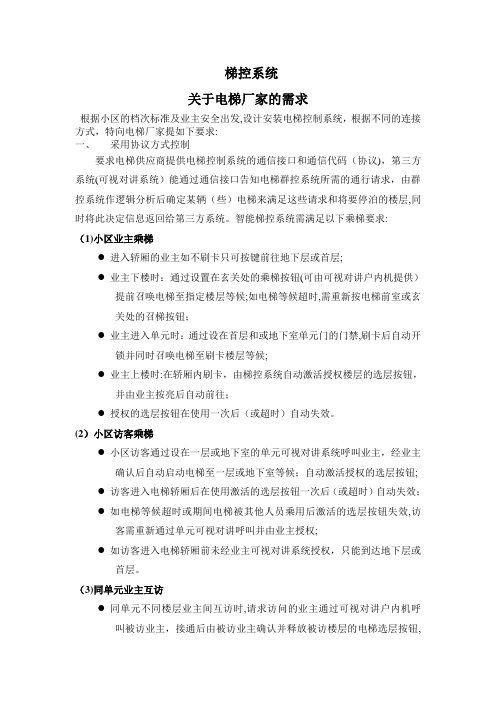

梯控系统关于电梯厂家的需求根据小区的档次标准及业主安全出发,设计安装电梯控制系统，根据不同的连接方式，特向电梯厂家提如下要求:一、采用协议方式控制要求电梯供应商提供电梯控制系统的通信接口和通信代码（协议)，第三方系统(可视对讲系统）能通过通信接口告知电梯群控系统所需的通行请求，由群控系统作逻辑分析后确定某辆（些）电梯来满足这些请求和将要停泊的楼层,同时将此决定信息返回给第三方系统。

智能梯控系统需满足以下乘梯要求:（1)小区业主乘梯●进入轿厢的业主如不刷卡只可按键前往地下层或首层;●业主下楼时：通过设置在玄关处的乘梯按钮(可由可视对讲户内机提供）提前召唤电梯至指定楼层等候;如电梯等候超时,需重新按电梯前室或玄关处的召梯按钮；●业主进入单元时：通过设在首层和或地下室单元门的门禁,刷卡后自动开锁并同时召唤电梯至刷卡楼层等候;●业主上楼时:在轿厢内刷卡，由梯控系统自动激活授权楼层的选层按钮，并由业主按亮后自动前往；●授权的选层按钮在使用一次后（或超时）自动失效。

(2）小区访客乘梯●小区访客通过设在一层或地下室的单元可视对讲系统呼叫业主，经业主确认后自动启动电梯至一层或地下室等候；自动激活授权的选层按钮;●访客进入电梯轿厢后在使用激活的选层按钮一次后（或超时）自动失效；●如电梯等候超时或期间电梯被其他人员乘用后激活的选层按钮失效,访客需重新通过单元可视对讲呼叫并由业主授权;●如访客进入电梯轿厢前未经业主可视对讲系统授权，只能到达地下层或首层。

（3)同单元业主互访●同单元不同楼层业主间互访时,请求访问的业主通过可视对讲户内机呼叫被访业主，接通后由被访业主确认并释放被访楼层的电梯选层按钮,要求授权成功信息在两侧可视对讲户内机上均显示，同时自动召唤电梯到达请求访问的楼层等候；●请求访问的业主入电梯轿厢后在使用激活的选层按钮一次后（或超时）自动失效；●如电梯等候超时或期间电梯被其他人员乘用后激活的选层按钮失效，需重新通过可视对讲户内机呼叫并授权；（4)小区物管乘梯●通过对卡片受权,可到达所有（或部分)楼层,物管人员进轿厢后刷卡,按选层按钮至所需楼层。

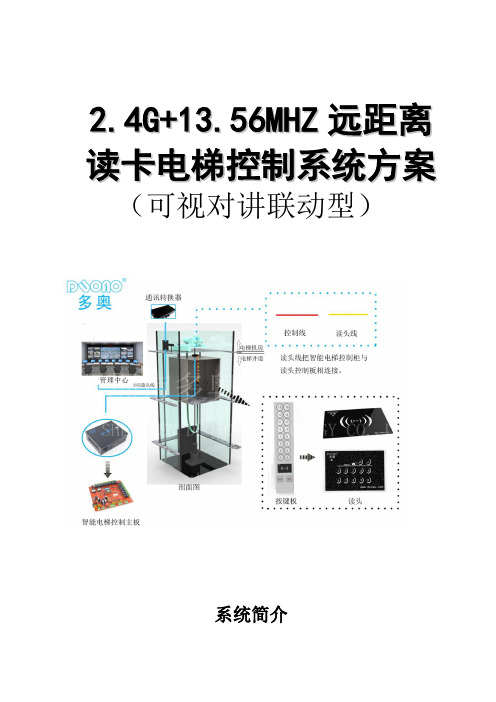

2.4G+13.56M H Z远距离读卡电梯控制系统方案（可视对讲联动型）系统简介本系统集计算机技术、RFID远距识别技术、自动控制技术、网络通讯技术、智能卡技术、传感技术、模糊识别技术以及机电一体化技术于一体，主要置力于各楼盘的安防领域，有效减少电梯误操作，降低电梯运行费用和损耗，节能降耗。

利用高科技手段防止非授权人员出入电梯继而进入楼盘，大大地提高了业主、楼盘的安全系数及楼盘的形象。

对于业主可以携带有效卡片乘梯上楼，2.4G卡片可以放在用户口袋或包内，当用户进入电梯后，系统能够远距离自动搜索并识别，单层卡（卡内只有一个楼层权限）系统可以自动点亮楼层按钮，用户无须任何操作。

多层卡（卡内只有多个楼层权限）则由用户自已选择要去的楼层。

本系统采用多奥特有2.4GHz（有源远距离）+13.56MHz（无源近距离）+125KH（唤醒）三频读卡模式，同一张卡既可以当远距离使用又可以当近距离使用，当远距离卡片的电池没电时可以立即更换电池继续使用或者在近距离读卡器上刷卡乘梯，卡片寿命至少3年以上。

多奥对讲联动梯控系统独家具有上楼和下楼用户同在电梯轿箱内的时候,系统有效辨别功能,不会将下楼用户的楼层给点亮。

并且当a层的用户从a层进入电梯下楼时系统不会自动点亮电梯a层按钮，用户可直接按1楼下楼。

对于来访人员则由业主在家里使用可视对讲分机来授权该访客乘梯上楼，并且访客进入电梯后只能点亮该业主的楼层，其它没有权限的楼层则不能点亮。

系统通过点亮电梯一楼及地下层的外呼按钮派电梯下楼迎接访客。

对于同一单元内两台电梯独立运行，并且两梯之间有墙隔开的情况，系统可根据访客呼叫的房号选择对应电梯的外呼按钮，即访客呼叫*01号房，系统就派01号电梯下来，呼*02号房就派02号梯下来，并且只会开放对应这一台电梯的楼层权限。

对于忘记带卡的业主（而且家里没人），可以通过可视对讲与管理中心联系，由管理人员利用系统软件的远程控制功能来开放业主的楼层，让业主临时乘梯上楼。

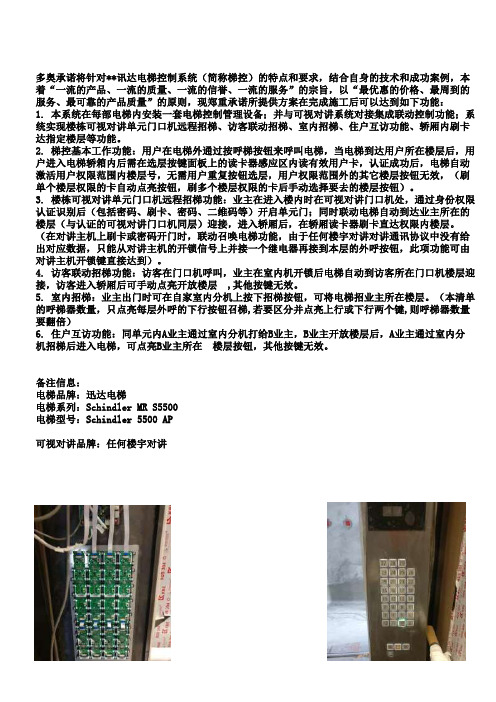

多奥承诺将针对**讯达电梯控制系统（简称梯控）的特点和要求，结合自身的技术和成功案例，本着“一流的产品、一流的质量、一流的信誉、一流的服务”的宗旨，以“最优惠的价格、最周到的服务、最可靠的产品质量”的原则，现郑重承诺所提供方案在完成施工后可以达到如下功能：1. 本系统在每部电梯内安装一套电梯控制管理设备；并与可视对讲系统对接集成联动控制功能；系统实现楼栋可视对讲单元门口机远程招梯、访客联动招梯、室内招梯、住户互访功能、轿厢内刷卡达指定楼层等功能。

2. 梯控基本工作功能：用户在电梯外通过按呼梯按钮来呼叫电梯，当电梯到达用户所在楼层后，用户进入电梯轿箱内后需在选层按键面板上的读卡器感应区内读有效用户卡，认证成功后，电梯自动激活用户权限范围内楼层号，无需用户重复按钮选层，用户权限范围外的其它楼层按钮无效，（刷单个楼层权限的卡自动点亮按钮，刷多个楼层权限的卡后手动选择要去的楼层按钮）。

3. 楼栋可视对讲单元门口机远程招梯功能：业主在进入楼内时在可视对讲门口机处，通过身份权限认证识别后（包括密码、刷卡、密码、二维码等）开启单元门；同时联动电梯自动到达业主所在的楼层（与认证的可视对讲门口机同层）迎接，进入轿厢后，在轿厢读卡器刷卡直达权限内楼层。

（在对讲主机上刷卡或密码开门时，联动召唤电梯功能，由于任何楼宇对讲对讲通讯协议中没有给出对应数据，只能从对讲主机的开锁信号上并接一个继电器再接到本层的外呼按钮，此项功能可由对讲主机开锁键直接达到）。

4. 访客联动招梯功能：访客在门口机呼叫，业主在室内机开锁后电梯自动到访客所在门口机楼层迎接，访客进入轿厢后可手动点亮开放楼层 ,其他按键无效。

5. 室内招梯：业主出门时可在自家室内分机上按下招梯按钮，可将电梯招业主所在楼层。

（本清单的呼梯器数量，只点亮每层外呼的下行按钮召梯,若要区分并点亮上行或下行两个键,则呼梯器数量要翻倍）6. 住户互访功能：同单元内A业主通过室内分机打给B业主，B业主开放楼层后，A业主通过室内分机招梯后进入电梯，可点亮B业主所在 楼层按钮，其他按键无效。

IP网络电梯可视对讲系统(解决方案及案例)一、需求分析电梯是与人们生活工作最为贴近的现代化工业产品｡自电梯发明以来,人们生活和工作的需要发生了很多变化｡新时期的电梯对讲,对电梯的智能化管理､安全隐患的及时处理都显得尤为重要｡一个完善的智能大楼或社区,具有便捷､安全､舒适､高档的环境,并保障每一个住户的生命财产安全,是电梯对讲系统最大的意义,创造一个住宅的理想空间也是电梯对讲系统的主要目的所在｡具有五方对讲功能的电梯对讲系统是根据我国实行封闭式管理住宅小区的特点专门设计的产品｡它针对分布式住宅小区的管理特点进行功能测试,如多通道内部通讯､双向对讲等等,把电梯维修和报警提升到多功能综合管理层面上,对提高小区安全管理､方便住户起到积极的作用｡二、系统组成及示意图来邦IP网络电梯可视对讲系统以网络传输技术为基础,集报警､可视对讲､监听监视､广播､录音录像等功能于一体,用于监控中心､保安室､轿厢内､轿厢顶部､轿厢底部以及机房之间的一套完整的可视对讲系统｡●监控中心:高级管理主机､IP网络地址盒●保安室:一级管理主机●轿厢内: 轿厢分机●机房､轿底､轿顶: 机房分机●其他区域(例如:停车场出入口): 网络分机根据电梯内部的网络传输方式的不同,系统具有以下两种接线示意图:图一,电梯内部分机通过网线传输网络数据｡图二,电梯内部分机通过电力线载波方式传输网络数据｡三､系统主要功能●触摸显示管理主机采用全触摸屏操作,每个触摸按钮对应一部轿厢分机或机房分机,每个触摸按钮上都可手工添加文字描述信息｡●呼叫报警､可视对讲轿厢内报警对讲:轿厢分机自带摄像头,当乘客按下分机的呼叫报警键可呼叫到监控室管理主机上｡与管理主机进行对讲时,在管理主机触摸屏上能看到轿厢内视频画面｡管理主机有免提和听筒两种通话方式｡机房分机报警对讲: 机房分机可安装在电梯机房､电梯顶部､电梯底部,可向管理主机报警,并可实现双向对讲｡管理主机之间对讲:管理主机自带摄像头,可相互呼叫,双向可视对讲｡●五方通话系统支持机房分机､轿顶分机､轿底分机､轿厢分机与管理主机之间相互呼叫并能实现多方对讲｡●多级管理架构系统支持六级管理架构,可将不同级别的多个管理主机统一联网;支持跨网段跨路由｡●录音录像管理主机可对通话过程进行录音录像,并可记录呼叫､通话的时间,录音录像文件可在管理主机上直接播放,也可导出至电脑播放并存储;当管理主机空闲时,能自动将录音录像文件传到指定的服务器上｡●循环监听､监视管理主机可对管理的每一部轿厢分机自动循环监听､监视｡●指令控制轿厢分机可存储多个音频文件,接收第三方软件的控制指令,播放指定的存储音频文件｡●主机托管管理主机上有“托管”按钮,按此按钮便可将所属分机托管给其他管理主机操作管理,托管时本机可同时接收到分机的呼叫｡●语音播报当管理主机接收到分机的呼叫时,可语音播报该分机的编号｡●呼叫转接管理主机与分机通话时,可将通话转接到系统内的任意一台管理主机上｡●呼叫上传当分机呼叫管理主机超时无应答时,系统可以将分机的呼叫上传到其他指定的管理主机上,超时无应答时间的长短可设置｡(0-240秒可设定)｡当被呼叫的管理主机关机时,系统可以将分机的呼叫转移到其他指定的管理主机上●通话保持管理主机与分机通话过程中有其它分机呼叫时,可以将通话的分机保持(hold)而选择与其它分机通话｡●广播､音乐管理主机可对所属的分机进行全区广播､分区广播､定时广播､消防广播;广播方式支mp3文件广播､喊话广播和外接音源广播｡●分机在线检测管理主机可实时对管理的每个直属分机进行在线检测,当某个分机不在线时,主机将同时用界面和语音提示该分机网络故障,便于及时维护及检修｡●电话接听系统支持无绳电话接入｡分机呼叫时,无绳电话可显示终端分机号码,并能通话｡●联动控制管理主机提供Web service､TCP指令､UDP指令､RS485接口､开关量接口｡●故障自检可开机故障自检;能防止系统崩溃､病毒入侵｡●在线升级产品可网络在线升级,提供SDK开发包及技术支持｡四､产品介绍管理主机IP网络一级管理主机(NLS-6､NLS-30､NLS-60､NLS-90､NLS-120)●放置在保安室的桌面或操作台上｡●采用10.2寸数字真彩屏,内置低照度CMOS彩色摄像头,智能全触摸操作｡●有免提和手柄两种通话方式,可实现与分机和其它的管理主机之间双向可视对讲｡●托管功能, 可将本主机的分机托管给其它保安室的IP网络主机管理,也可接收其他一级管理主机的托管｡●通话保持功能,主机与分机通话过程中有其它分机呼叫时,可以将通话的分机保持(hold) 而选择与其它分机通话｡●监听､监视,自动循环监听､监视功能｡●有关机转移功能,当被呼叫的管理主机处于关机或未连接状态时,系统可以将分机的呼叫转移到其他指定的总管理主机上｡●可对所管理的分机进行全区广播､分区广播､定时广播,广播方式具有MP3音频文件广播､喊话广播和外接音源广播｡●自带录音录像功能｡●NLS-6/30/60/90/120可分别管理6/30/60/90/120台分机｡●另有软件型一级管理主机供选择,型号为:NLS-R30､NLS-R60､NLS-R90､NLS-R120｡IP网络高级管理主机(NLS-300､NLS-600､NLS-10000)●放置在监控中心的桌面或操作台上｡●采用10.2寸数字真彩屏,内置低照度CMOS彩色摄像头,智能全触摸操作｡●有免提和手柄两种通话方式,可与求助分机和其它的管理主机之间双向可视对讲｡●可对所管理一级主机及求助分机进行全区广播､分区广播､定时广播,广播方式具有MP3音频文件广播､喊话广播和外接音源广播｡●自带录音录像功能｡● NLS-300最多可管理5台一级主机｡● NLS-600最多可管理10台一级主机｡●NLS-10000最多可管理600台一级主机｡●另有软件型高级管理主机供选择,型号为:NLS-R300､NLS-R600､NLS-R10000｡IP网络寻呼主机 (NLS-99Q)●放置在领导办公室内,作为寻呼主机使用｡●采用3.5寸数字真彩屏,内置低照度CMOS彩色摄像头｡●采用高性能会议话筒,触摸式按键,可寻呼系统内任意一台管理主机和分机｡能与其他主机和分机之间实现可视对讲｡●自带录音录像功能｡IP网络电话接口转换器(NLS-ATA)●通过外接无绳电话,即组成一台无线管理主机｡●可与管理主机､轿厢分机､机房分机实现双向呼叫､对讲｡●电话屏幕上来电显示呼叫的主机号､分机号｡●通过增加内置无线通讯模块,可将分机的报警信息呼叫到固定电话/手机上,实现分机与固话或手机之间的通话功能｡关于管理主机详情介绍请点击:/2003/docc/L1-22z.htm轿厢分机､机房分机IP网络隐藏式轿厢分机(NLS-C-S)●隐藏式安装在电梯轿厢内的操纵箱面板下方,内置低照度CMOS彩色摄像头｡● 可向管理主机求助报警及双工可视对讲｡●可和保安室(或监控管理中心)､电梯机房､电梯顶部､电梯底部五方对讲｡●可外接电梯内自带的喇叭及咪头｡●具有报警联动开关量输出接口,可外接报警联动设备｡●可作监听头用｡●有录音输出端口｡●有网络广播功能｡可通过网络接收主机的MP3文件广播或喊话广播｡●有消防广播强切功能｡当有消防报警时,自动将声音强切到最大音量｡●可存储多个音频文件(mp3､wav),可以接收第三方软件的控制指令,播放指定的音频文件｡●有在线检测功能｡可实时检测自身的在线状态,方便调试､检修和维护｡●安装简捷,用RJ45标准网线,插入路由器LAN端(或交换机)任一端口即可工作｡IP网络全金属防暴轿厢分机(NLS-AE6-S)● 内置低照度CMOS彩色摄像头,壁挂式安装｡● 全铝合金CNC加工,表面拉丝,精致美观｡送配内六角不锈钢安装螺丝｡具有防水､防潮､防粉尘及防拆､防人为暴力破坏功能｡● 可向管理主机求助报警及双工可视对讲｡●可和保安室(或监控管理中心)､电梯机房､电梯顶部､电梯底部五方对讲｡● 可外接有源音箱作为广播终端,接收IP网络管理主机的MP3文件广播或喊话｡●可作监听头用｡有录音输出端口｡● 可存储多个音频文件(mp3､wav),可以接收第三方软件的控制指令,播放指定的音频文件｡●具有报警联动关量输出接口,可外接报警联动设备｡●另有一款 IP网络全金属防暴轿厢分机供选择:IP网络全金属防暴轿厢分机(单按钮,无摄像头,型号:(NLS-AE6)IP网络嵌入式金属防暴轿厢分机(NLS-AE3-S)●内置低照度CMOS彩色摄像头,嵌入式安装在电梯的操作面板上｡●采用铝合金面板,含ABS防火安装底壳及内六角固定螺丝,具有防拆､防人为暴力破坏功能｡●可通过分机面板上的按钮向管理主机报警,并实现可视双向对讲｡●可和保安室(或监控管理中心)､电梯机房､电梯顶部､电梯底部五方对讲｡●丰富的外部设备接口,可外接门灯､电控锁､门磁､有源音箱､报警/解除按钮等｡●具有报警联动开关输出接口,可外接报警联动设备｡●另有一款IP网络嵌入式的金属防暴轿厢分机供选择:IP网络金属防暴轿厢分机(单按钮,无摄像头,型号:(NLS-AE3)IP网络超薄轿厢分机(NLS-B1)●超薄机身,壁挂式安装在电梯轿厢内｡● 可向管理主机求助报警及双向对讲｡●可和保安室(或监控管理中心)､电梯机房､电梯顶部､电梯底部五方对讲｡●可外接咪头及耳机,同时可作监听头用｡●有网络广播功能｡可通过局域网接收主机的MP3文件广播或喊话｡●有消防广播强切功能,当有消防报警时,自动将声音强切到最大音量｡●可存储多个音频文件(mp3､wav),可以接受第三方软件的控制指令,播放指定的音频文件｡IP网络普通轿厢分机 (NLS-A3-S)●内置低照度CMOS彩色摄像头,壁挂式安装｡●可向保安室主机报警及双向可视对讲｡●可和保安室(或监控管理中心)､电梯机房､电梯顶部､电梯底部五方对讲｡●可外接电梯内自带的喇叭､咪头､报警按钮､有录音输出端口｡●有开关量输出,可外接报警联动设备｡●有网络广播功能｡可通过网络接收主机的MP3文件广播或喊话｡●有消防广播强切功能｡当有消防报警时,自动将声音强切到最大音量｡●可存储多个音频文件(mp3､wav),可以接受第三方软件的控制指令,播放指定的音频文件｡IP网络机房分机(NLS-D5､NLS-D10)●壁挂式安装,可将机房分机分别安装在电梯机房､电梯顶部､电梯底部,实现与保安室､电梯轿厢之间的五方对讲;●五路机房分机NLS-D5,十路机房分机NLS-D10·可分别预设系统内5台/10台轿厢分机号码,能选任意一台轿厢分机呼叫并相互对讲｡●可向管理主机求助报警及双向对讲｡●可外接报警按钮､咪头､有源音箱｡●有网络广播功能｡可通过网络接收主机的MP3文件广播或喊话｡●有消防广播强切功能｡当有消防报警时,自动将声音强切到最大音量｡关于轿厢分机､机房分机的详细说明,请参看/2003/docc/L1-22f.htm其他相关设备IP网络地址盒(NLS-SE)●一套系统必须配置一台IP网络地址盒｡●当主机和分机等所有网络设备全部在局域网(LAN)内同一网段时,地址盒的IP定为该网段的任意有效IP｡●当主机､分机等所有网络设备在局域网(LAN)内跨网段时,地址盒的IP必须定为最上层网段(主机和分机等所有网络设备都能访问到)的IP｡●当主机､分机等所有网络设备在广域网(W AN)时,地址盒的IP必须定为广域网(WAN)内的静态IP｡●用于主机和分机等所有网络设备的IP地址注册查询､sip服务､音视频代理等｡电源箱(NW-P183､NW-P186)●可对IP网络分机进行集中供电｡● NW-P183内含18V/3A开关电源,可给9个可视的IP网络分机或12个非可视的IP网络分机供电｡●NW-P186内含18V/5.6A开关电源,可给18个可视的IP网络分机或24个非可视的IP网络分机供电｡电力线以太网适配器(TL-PA201)●利用电梯井内现有的电力线传输,解决电梯轿厢到电梯机房之间的布线传输问题｡●即插即用｡提供200Mbps传输速率,满足高带宽应用需求｡●支持300米传输距离,不受障碍物影响(同一电表范围内)｡●支持128-bit AES加密,保障网络数据传输安全｡●支持硬件按钮加密,快速建立安全连接｡●无辐射,低功耗,绿色节能｡解码板(HBW-CL30)●与管理主机的485口连接,接收主机的控制信号,输出开关量供报警联动设备使用｡●可解码30路报警信号,并具有30路独立的开关量输出接口｡●输出常开､常闭可设置｡●支持多台解码板并接使用｡IP网络广播消防矩阵(NLS-X32)●一般放在消防控制中心,连接消防系统和广播局域网中｡●32防区消防报警输入接口,每一防区报警时有对应的LED指示灯显示｡●有短路报警信号输入和电压报警信号输入2种方式｡●每一防区可由广播对讲主控软件设置任意的报警广播对讲功放､对讲终端,设置相应的MP3播放文件｡●有消防广播强切功能｡●有Line_in输入和MIC输入接口,用于本地外接音源消防广播与喊话｡有Line_out输出接口,可外接纯后级功放进行扩音｡●有2路报警联动输出接口(输出短路信号),可外接报警联动设备｡●有RS-485接口,可接扩展设备｡●TCP/IP通讯方式,安全､可靠,在线自动检测,方便安装调试｡●嵌入式软件,内置数码语音报警播放器,语音播放报警防区｡超五类双绞网线(RJ45-L)●可供系统主机､分机连接交换机用｡●配有标准的RJ45水晶头｡●网线柔软,质地好,轻薄,携带方便｡●线长:1.5米｡POE交换机(PS-104)●用于连接具POE供电功能的IP网络分机的中间设备｡推荐使用丰润达psky品牌｡●5口交换机,1-4口支持POE,标准IEEE802.3af供电｡●使用非5类屏蔽双绞线最大供电传输距离100米｡●支持802.af/at供电标准(15.4W/25.5W)｡●供电参数:每端口:15.4W(整机72W)/30W(整机120W)｡●供电方式:空余线对:4/5(+)7/8(-)数据线对1/2(+)3/6(-)｡关于其他设备的详细说明,请参看/2003/docc/L1-22q.htm五､部分应用案例北京市海青落湖小区北京精锐家园小区武汉常青花园小区福建省厦门市软件园二期杭州兰色霞湾小区浙江温州市黄龙康城小区武汉圆梦美丽家园小区吉林长春市东方之珠小区三期佛山市南海香格里拉花园小区广州市的富力桃园小区河北省唐山市河茵北里小区浙江省杭州市佳境天城小区六､典型案例沈阳新天地位于沈阳市东陵区,是沈阳市政府确立的重点工程｡项目总投资约50亿人民币,分一期､二期进行｡以休闲娱乐为导向的城市能量中心,集个性主题､场景体验､时尚元素于(购物､休闲､娱乐､餐饮､酒店､商务､居住于一体)的快乐享受式动力街区,是目前国内独一无二的大型复合型目的地消费立体商业步行街｡一期项目由地下两层､地上裙楼及六座塔楼组成,其中两座塔楼地上六层至十八层为公寓,其余四座塔楼地上四层至二十一层为住宅｡为配套完善设施,一期项目以招投标的方式选用了来邦电梯可视对讲系统｡项目设计中,由1个保安室来管理34部电梯｡项目应用中,保安室放置1台IP网络一百二十路保安室主机NLS-120;每部电梯轿厢内各放置1台轿厢分机NLS-C-S;每部电梯的轿顶､轿底各放置1台五路的机房分机NLS-D5;每栋楼的电梯机房根据本栋楼的电梯数量各放置十路的机房分机NLS-D10;以及系统中用于IP地址注册查询设备IP网络地址盒｡(1)保安室1个:要求可统一管理和接听所有电梯及机房分机的呼叫｡(2)电梯轿厢34个:每部电梯轿厢内各放置1台轿厢分机｡(3)电梯的轿顶､轿底各34个:各放置1台五路的机房分机｡(4)电梯机房6个:放置十路机房分机｡每栋楼内三部电梯配置一台十路机房分机｡根据以上点位及要求,系统主要产品配置清单如下:。

XXXX小区智能化弱电工程设计任务书2023年1月河南亿祥置业有限企业XXXX小区智能化弱电工程设计任务书一、工程概况及范围：1.项目名称：XXXX小区智能化弱电工程2．项目简介：3．项目发展商：4．项目经济指标：a)总占地面积：b)建筑综合容积率≤c)建筑密度≤d)绿化率≥5、住宅建筑面积近：平方米地下室面积近：平方米车辆管理部分：地下停车库：个出入口设置月租型车辆管理系统小区出入口：个车辆出入口设置带收费功能车辆管理系统6、居住总户数：户，由栋小高层、幢低层住宅和栋联排别墅构成。

78、招标范围：闭路电视监控系统、楼宇可视对讲系统、电梯控制和对讲联动系统、家庭室内防盗报警系统、停车库及小区车行出入口管理系统、周界防备报警系统、巡更管理系统、背景音乐及紧急广播系统、LED大屏幕系统、地下室遥控车位锁系统、电梯多方通话系统、机房工程、室外管道工程。

9、设计原则：中高档二、工期及产品保护规定：（1）工期不能影响住宅单体验收、不能影响竣工验收。

（2）成品保护：专题验收前后、竣工验收前投标单位对成品负有保护责任。

三、技术规定：1、闭路电视监控系统：彩色和电视墙控制品牌选用：中高档，主流品牌A、工程范围在小区旳出入口安装彩色防眩光摄像机；在消防通道出入口、地下车库入口、车库内重要通道、小区河岸、庭院汇水集中提高处周围围墙处设若干摄像机；在车位、路口、地下室、电梯厅、电梯轿厢等设彩色摄像机。

技术指标满足技防规定及使用场所规定。

B、功能规定。

●彩色摄像机具有日夜转换功能，保证较低照度下旳摄像效果。

对布防现场全天候24小时旳多种形式旳电视监控。

●采用模拟信号与数字相结合旳传播方式。

前端设备和传播信道为模拟信号采集传播，中心由数字硬盘录像机控制，进行数字处理和记录。

这样很好地发挥了数字信息处理、记录、检索灵活、可靠、以便旳优势，又可防止使用数字摄像机和数字传播信道成本偏高旳问题，从而到达控制成本旳目旳。

●系统图像信息由硬盘矩阵控制处理。

安装梯控系统有哪些好处1、安全方面：据调查，目前小区普遍存在保安人手不足，安全管理设施不齐备，导致闲杂人员可随意进出，小区内经常发生“顺手牵羊”、入屋盗窃、楼道、电梯乱贴广告、小区环境卫生难度加大等问题，存在着严重的安全隐患。

安居才能乐业，安全问题始终是百姓的头等大事，小区安全不仅是住户最关心的事情，也是小区物业管理最重要的工作。

通过安装Kintom智能化IC 卡电梯管理系统（通过无源触点接管电梯系统按键，并不破坏电梯本身的系统），只有刷卡才能正常使用电梯，小区住户之外的闲杂人员无权使用电梯，将杜绝“顺手牵羊”、入屋盗窃、乱发广告等此类现象发生，有效提高小区安全性，住户居住更安心。

显著提高业主居住的便利性和安全性，为物业管理者带来集中而简单的有效工作，为房地产商提高楼盘卖点；随着社会的发展，人们的自我保护意识和追求生活品位的要求越来越高，电梯私用、私密性强以及优秀的物业安全管理是很多高档楼盘的一大卖点。

通过安装Kintom IC卡电梯控制系统，可将1层1户/1层2户的电梯改造为某业主家的私人电梯。

而对于银行、金融机构、大型CBD写字楼、特殊机关等，则可将多部电梯中的某部电梯变为专用电梯，如：通过安装Kintom智能IC卡电梯管理系统可将某部电梯改造为只有领导使用；将某部电梯改造为只能自己公司人员使用;或将某层改造成为私密楼层等，提高物业安全等级。

2、节能方面：Ａ、电费：由于有效的限制了无权乘梯人员的乘梯行为，降低电梯使用频率，可以最大限度的节省电费开支。

比如：按14KW电梯的电机功率计算，每天能够节省0.5个小时的电梯运行，那么每天就可以节省7度的电费。

每度电费按0.8元计算：即28*0.8=5.6元/天*365天=2044元/年。

Ｂ、维修保养费：减少日常维护开支：由于大大降低了电梯的运行次数，可有效延长电梯易损件的平时更换周期，比如抱闸和自动电梯门的开启器等易损件，每年可节省不少于2000元的维护费用。
