铜及铜合金拉制棒培训教材

  • 格式：pptx
  • 大小：531.20 KB
  • 文档页数：42

下载文档原格式

  / 42

合集下载

国家标准《铜及铜合金材料 室温拉伸试验方法》 编制说明

国家标准《铜及铜合金材料 室温拉伸试验方法》 编制说明

《铜及铜合金材料室温拉伸试验方法》编制说明一、任务来源根据2013年有色金属行业标准化技术委员会2014年制修订标准项目计划中的第111项（C20132124-T-610），制定《铜及铜合金材料室温拉伸试验方法》国家标准。

本标准由中铝洛阳铜业有限公司负责起草，若干相关单位参与起草及验证。

二、工作简况1.立项目的和意义针对铜及铜合金材料室温拉伸性能检测指标的要求，对试验控制速率以定量化，便于具体实施操作；对铜及铜合金拉伸试样的种类进行了扩展，以规范检测工作；规定了拉伸试样的取样方向和部位；采用本标准规定的试验方法，可在一定程度上提高检测效率，规范拉伸试验，增加试验结果的可比性，减少质量异议的发生。

2. 项目编制组成员包含了国内部分主要铜合金加工企业及有色金属检测机构，具有较强的代表性。

3.主要工作过程3.1 2014年3月27日，由全国有色金属标准化技术委员会主持在江苏扬州召开了《铜及铜合金室温拉伸试验方法》标准第一次工作会议，会议上对标准的起草任务进行落实，成立了标准编制组，确定了由中铝洛阳铜业有限公司为负责起草单位，若干相关单位参与起草及验证。

3.2 2014年4月～10月，编制组根据江苏扬州任务落实会确定的起草原则，对我国目前铜及铜合金室温拉伸试验的情况进行广泛调研，查阅、分析了国内外有关检测金属材料拉伸试验的标准和资料，如标准GB/T 228.1-2010《金属材料拉伸试验第1部分：室温试验方法》、GB/T 16865-2013《变形铝、镁及其合金加工制品拉伸试验用试样及方法》、GB/T 2975-1998《钢及钢产品力学性能试验取样位置及试样制备》、YS/T 668-2008《铜及铜合金理化检测取样方法》、YS/T 815-2012《铜及铜合金力学性能和工艺性能试样的制备方法》、ASTM E8/E8M-08《金属材料拉伸试验方法》、JIS Z 2201《金属材料拉伸试验用试样》、ISO 4739---1985《加工铜和铜合金——力学试验用试样和试件的选取与制备》等，结合国内铜及铜合金拉伸现状，于2014年10月份起草了本标准的初步讨论稿。

《铜及铜合金》课件

《铜及铜合金》课件

火法冶金
• 火法冶金是指将矿石或精矿在高温下进行熔炼，以提取有价金 属的冶金过程。火法冶金包括烧结、熔炼、吹炼、精炼等工序 ，铜的火法冶金通常采用反射炉、鼓风炉、电炉等设备。
湿法冶金
• 湿法冶金是指利用溶液中不同金属离子化学性质的差异，通过化学反应将有价金属从溶液中提取出来的方法。湿法冶金包 括浸出、净化、萃取、电解等工序，铜的湿法冶金通常采用硫酸浸出、氨浸出等方法。
铜及铜合金在某些环境中具有 良好的耐腐蚀性，如海洋环境
、大气环境等。
抗氧化性
铜及铜合金在高温环境下容易 氧化，生成氧化铜或碱式碳酸 铜。
化学反应活性
铜及铜合金在某些化学反应中 具有较高的反应活性，如氧化 还原反应等。
与酸、碱的反应
铜及铜合金与酸、碱等物质反 应，生成相应的盐类物质。
力学性能
强度与硬度
中国铜及铜合金市场现状
中国铜及铜合金消费量
01
中国是全球最大的铜及铜合金消费国，消费量占全球总消费量
的比例逐年上升。
中国铜及铜合金生产量
02
中国是全球最大的铜及铜合金生产国，生产量占全球总生产量
的比例逐年上升。
中国铜及铜合金进出口情况
03
中国铜及铜合金的进出口量较大，进出口市场受国内外经济形
势、汇率波动等多种因素影响。
05
铜及铜合金的腐蚀与防护
腐蚀类型和机理
电化学腐蚀
应力腐蚀
铜合金中的不同金属元素具有不同的电位 ，在电解质溶液中形成原电池，导致电化 学腐蚀。
在应力和特定环境因素的共同作用下，如 腐蚀介质和拉伸应力，铜合金容易发生应 力腐蚀开裂。
摩擦腐蚀
接触腐蚀
在摩擦过程中，由于机械作用和接触表面 间的相对运动，导致金属表面损伤和腐蚀 。

管棒材拉伸-江西铜业高级技工学校

管棒材拉伸-江西铜业高级技工学校

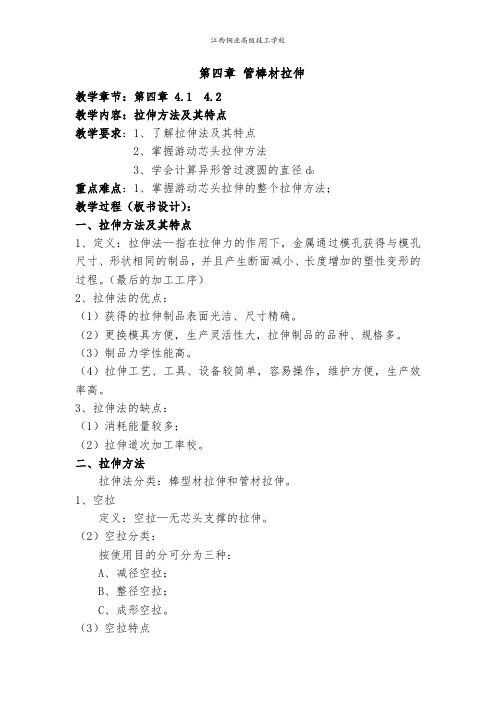

第四章管棒材拉伸教学章节：第四章 4.1 4.2教学内容：拉伸方法及其特点教学要求：1、了解拉伸法及其特点2、掌握游动芯头拉伸方法3、学会计算异形管过渡圆的直径d0重点难点：1、掌握游动芯头拉伸的整个拉伸方法；教学过程（板书设计）：一、拉伸方法及其特点1、定义：拉伸法—指在拉伸力的作用下，金属通过模孔获得与模孔尺寸、形状相同的制品，并且产生断面减小、长度增加的塑性变形的过程。

（最后的加工工序）2、拉伸法的优点：（1）获得的拉伸制品表面光洁、尺寸精确。

（2）更换模具方便，生产灵活性大，拉伸制品的品种、规格多。

（3）制品力学性能高。

（4）拉伸工艺、工具、设备较简单，容易操作，维护方便，生产效率高。

3、拉伸法的缺点：（1）消耗能量较多；（2）拉伸道次加工率校。

二、拉伸方法拉伸法分类：棒型材拉伸和管材拉伸。

1、空拉定义：空拉—无芯头支撑的拉伸。

（2）空拉分类：按使用目的分可分为三种：A、减径空拉；B、整径空拉；C、成形空拉。

（3）空拉特点可以纠正管材的壁厚不均；外径D与壁厚S临界比值大约等于5—7；实践经验证明：外径D与壁厚S的比值大于5—7时，壁厚增加，；外径D与壁厚S的比值小于5—6时，壁厚减小。

2、短芯头拉伸定义：短芯头拉伸又称上芯杆拉伸或衬拉，就是把短芯头固定在芯杆的一端，芯杆的另一端固定在拉伸机的后座上，芯头在模孔中的位置是固定的。

（逐渐被淘汰）3、长芯杆拉伸定义：先将管坯套在长芯杆上，拉伸时使管坯连同芯杆一起拉出模孔。

（1）脱管方法：用卡板把管材挡住，使芯杆从管内抽拉出来，脱管比较麻烦。

（2）长芯杆拉伸缺点：增加了脱管辅助工序，脱杆比较麻烦，拉伸长度受到一定的限制。

（3）长芯杆拉伸应用范围：A、用于生产直径较大的薄壁管材；B、用于对大型紫铜、黄铜管材的开坯；C、用经过抛光后的钢丝作为长芯杆来拉伸内径精确的薄壁毛细管；D、利用变断面的长芯杆生产壁厚逐渐变化的管材制品。

4、游动芯头拉伸定义：拉伸时，游动芯头依靠自身形状和内壁的摩擦力，自动地与模孔形成一个稳定的环形间隙，从而实现管材的减径和减壁。

金属材料手册范本

金属材料手册范本

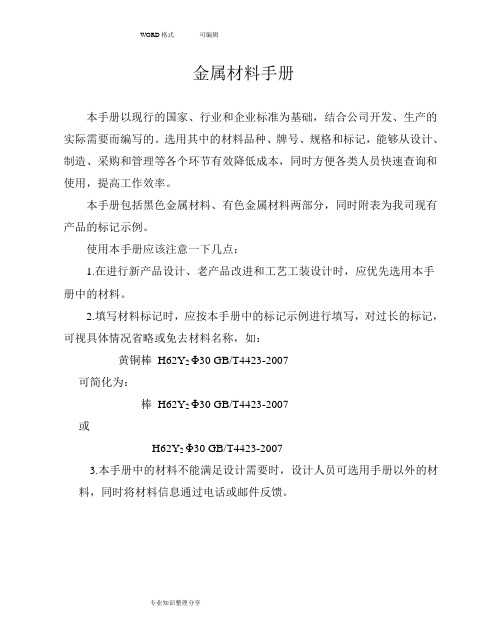

金属材料手册本手册以现行的国家、行业和企业标准为基础，结合公司开发、生产的实际需要而编写的。

选用其中的材料品种、牌号、规格和标记，能够从设计、制造、采购和管理等各个环节有效降低成本，同时方便各类人员快速查询和使用，提高工作效率。

本手册包括黑色金属材料、有色金属材料两部分，同时附表为我司现有产品的标记示例。

使用本手册应该注意一下几点：1.在进行新产品设计、老产品改进和工艺工装设计时，应优先选用本手册中的材料。

2.填写材料标记时，应按本手册中的标记示例进行填写，对过长的标记，可视具体情况省略或免去材料名称，如：黄铜棒H62Y2 Φ30 GB/T4423-2007可简化为：棒H62Y2 Φ30 GB/T4423-2007或H62Y2 Φ30 GB/T4423-20073.本手册中的材料不能满足设计需要时，设计人员可选用手册以外的材料，同时将材料信息通过电话或邮件反馈。

目录第一部分黑色金属材料表1 薄钢板 (1)GB/T 912-1989 碳素结构钢热轧薄钢板 (1)GB/T 11253-2007 碳素结构钢冷轧薄钢板 (1)GB/T 710-2008 优质碳素结构钢热轧薄钢板 (2)GB/T 13237-1991 优质碳素结构钢冷轧薄钢板 (3)GB/T 3279-2009 弹簧钢热轧薄钢板 (4)GB/T 3280-2007 不锈钢冷轧钢板 (5)GB/T 5213-2008 深冲压用冷轧薄钢板 (6)GB/T 2518-2008 连续热镀锌钢板 (7)GB/T 15675-2008 连续电镀锌冷轧钢板 (8)GB/T 2520-2008 冷轧电镀锡薄钢板 (9)表2 厚钢板 (10)GB/T 3274-2007 碳素结构钢和低合金结构钢热轧厚钢板 (10)GB/T 3278-2001 碳素工具钢热轧钢板 (10)GB/T 711-2008 优质碳素结构钢热轧厚钢板 (11)GB/T 3275-1991 汽车制造用优质碳素结构钢热轧钢板 (11)表3 钢带 (12)YB/T 5058-2005 弹簧钢、工具钢冷轧钢带 (12)YB/T 5063-2007 热处理弹簧钢带 (12)GB/T 3522-1983 优质碳素结构钢冷轧钢带 (13)GB/T 8749-2008 优质碳素结构钢热轧钢带 (13)GB/T 716-1991 碳素结构钢冷轧钢带 (14)YB/T 5059-2005 低碳钢冷轧钢带 (15)GB/T 3280-2007 不锈钢冷轧钢带 (16)GB/T 4238-2007 耐热钢冷轧钢带 (17)表4 钢丝（圆、方、六角）、钢丝绳 (18)GB/T 4357-2009 碳素弹簧钢丝 (18)GB/T 4358-1995 重要用途碳素弹簧钢丝 (18)GB/T 18983-2003 油淬火、回火弹簧钢丝 (19)GB/T 3206-1982 优质碳素结构钢丝 (20)GB/T 5952-1986 碳素工具钢丝 (21)GB/T 4240-2009 不锈钢丝 (22)GB/T 3079-1993 合金结构钢丝 (22)YB(T)11-1983 弹簧用不锈钢丝 (23)GB/T 5953-2009 冷镦钢丝 (23)GB/T 4232-2009 冷顶锻用不锈钢丝 (24)GB 8918-2006 重要用途钢丝绳 (25)GB/T 14451-2008 操纵用钢丝绳 (26)表5 冷拉钢（圆、方、六角） (27)GB/T 3078-2008 优质结构钢冷拉钢材 (27)表6 钢管 (28)GB/T 8162-2008 结构用无缝钢管 (28)GB/T 14975-2002 结构用不锈钢无缝钢管 (29)GB/T 3639-2009 冷拔或冷拉精密无缝钢管 (30)GB/T 11258-1989 双层卷焊钢管 (30)GB/T 13793-2008 直缝电焊钢管 (31)YB/T 5209-2000 传动轴用电焊钢管 (31)表7 型钢（圆钢、方钢、扁钢） (32)GB/T 699-1999 优质碳素结构钢 (32)GB/T 700-2006 碳素结构钢 (33)GB/T 3077-1999 合金结构钢 (34)GB/T 1298-2008 碳素工具钢 (35)GB/T 1222-2007 弹簧钢 (35)GB/T 1220-2007 不锈钢棒 (36)GB/T 1221-2007 耐热钢棒 (37)GB/T 715-1989 标准件用碳素钢热轧圆钢 (38)GB/T 5216-2004 保证淬透性结构钢 (38)表8 铸钢 (39)GB/T 11352-1989 一般工程用铸造碳钢件 (39)表9 粉末冶金铁基结构材料 (40)GB/T 14667.1-1993 粉末冶金铁基结构材料：烧结碳钢、烧结铜钢 (40)表10 宝钢企业标准钢板、钢带（冷轧部分） (41)Q/BQB 402-2003 冷连轧碳素钢板及钢带 (40)Q/BQB403-2003 冷连轧低碳钢板及钢带 (42)表11 宝钢企业标准钢板、钢带（热轧部分） (43)Q/BQB 302-2003 冷成型用热连轧钢板及钢带 (43)Q/BQB 303-2003 结构用热连轧钢板及钢带 (44)Q/BQB 310-2003 汽车结构用热连轧钢板及钢带 (45)BZJ 305-2003 深冲用热连轧钢带 (46)表12宝钢企业标准盘条 (47)Q/BQB 517-2003 冷镦钢盘条 (47)第二部分有色金属材料表1 棒材（圆、方、六角） (48)GB/T 4423-2007 铜及铜合金拉制棒 (48)GB/T 3191-1998 铝及铝合金挤压棒材 (49)表2 线材 (50)GB/T 21652-2008 铜及铜合金线 (51)表3 板材 (52)GB/T 2040-2008 铜及铜合金板材 (52)表4 带材 (53)GB/T 2059-2008 铜及铜合金带材 (54)表5锭材 (55)GB/T 8738-2006 铸造用锌合金锭 (55)第三部分副表表1 薄钢板序号材料名称牌号材料标准编号品种规格（厚度mm）品种规格标准编号有关规定标记示例1 碳素结构钢热轧薄钢板Q195、Q235A、Q235B、GB/T912-1989(代替GB912-82)0.3、0.4、0.6、0.7、0.8、1.0、1.2、1.4、1.5、1.6、1.8、2.0、2.2、2.3、2.5、3.0、3.2、3.5、4.0GB/T709-2006(代替GB 709-1988)尺寸精度：普通厚度精度PT.A;较高厚度精度PT.B;名称厚度-尺寸精度-标准编号牌号-标准编号钢板1989-GB/T912-Q235A2006-GB/T709-PT.A-3.002碳素结构钢冷轧薄钢板Q195、Q235A、Q235B、GB/T11253-2007(代替GB/T11253-1989)0.30、0.40、0.60、0.70、0.80、1.00、1.20、1.40、1.50、1.60、1.80、2.00、2.20、2.30、2.50、3.00、3.20、3.50、4.00GB/T708-2006(代替GB/708-1988)1、尺寸精度：普通厚度精PT.A;较高厚度精PT.B;2、不平度精度普通不平度精度PF.A;较高不平度精度PF.B;3、说明事项普通不平度精度不作标记，较高不平度精度应在图纸技术要求中说明。

铜冶炼职工培训讲义资料

铜冶炼职工培训讲义资料

铜的火法精炼一、概述1.铜的性质物理性质：铜是一种玫瑰红色、柔软、具有展性的金属，易于锻造和压延。

在导电和导热方面，铜仅次于银而居第二位，如果把银的导电率和导热率作为100%，则铜的导电和导热率分别为93%和73.2%，在元素周期表中，铜属于第一族，原子序数29，具具有两个价电子，形成一价和二价铜的化合物铜的主要物理性质如下：原子量63.57熔点：1083℃沸点：2310℃比重：20℃时8.89熔点时8.221100℃7.961200℃7.3125℃时的比热容386KJ/KG.K熔化潜热：205.2/kj kg-1铜的电阻率1.75 ×10-8(Ω m)标准电位：+0.34伏特液体铜能溶解某些气体，这些气体在铜凝固时又从铜中逸出，形成气孔。

化学性质铜在干燥的空气中不起变化，但在含有CO2的潮湿空气中，铜的表面会生成一薄层碱性碳酸铜（铜绿），这种薄膜保护铜不再被腐蚀，其反应如下3Cu+O2+H2O+ CO2=2 Cu CO2. Cu(OH)2铜在空气中加热到165℃即开始与氧作用生成铜氧化物，当温度超过350℃时铜的颜色从玫瑰红变成黄铜色最后变为黑色，黑色层为氧化铜，中间层为氧化亚铜，内层为金属铜。

铜的电位次序位于氢的下面，属正电性元素，不能从酸中置换出氢，因此，不能溶解于盐酸和没有溶解氧气的硫酸中，只有在具有氧化作用的酸中铜才能溶解，例如，铜能溶于硝酸和有氧化剂存在的硫酸中。

铜能溶于氨水。

铜的主要化合物及其性质氧化铜（CuO）:为黑色无光泽物质，在自然界中以黑铜矿的矿物形态存在，其分子量为79.75,。

氧化铜是不稳定的化合物，加热时以下式离解：4C U O=2C U2O+O2当温度高于1060℃时，氧化铜完全转化为氧化亚铜，这是因为在这个温度下氧化铜的离解压力高于空气中样的分压。

氧化铜易被H2、C、CO、C X H Y等还原为金属，在冶炼过程中也被其它硫化物和负电性金属如锌、铁等还原。

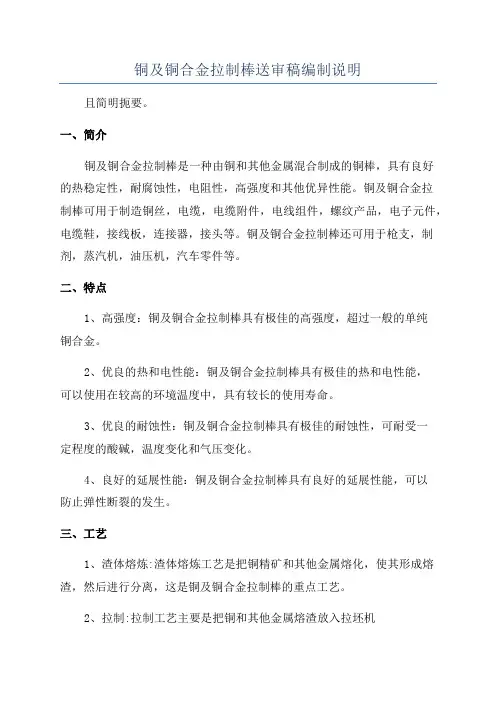

铜及铜合金拉制棒送审稿编制说明
