高压电流互感器模板

LZZBJ9-10户内型全封闭电流互感器一、特点LZZBJ9-10型电流互感器为环氧树脂缘、户内型、全封闭、支柱式结构的电流互感器，适用于额定电压10KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。

二、使用条件产品性能符合IEC标准和GB1208-2006《电流互感器》。

1．额定绝缘水平: 12/42/75kV2．负荷功率因数: cosφ=0.83．额定频率: 50Hz4．额定二次电流 : 5A或1A5．局部放电水平: 符合GB5583-85标准，其局部放电不大于50PC三、安装须知1. 在安装时二次绕组不能开路，当一次通过电流时，二次绕组磁通增大，会产生很高的电压，破坏绝缘和对设备人身造成危险。

2. 把母排接在电流互感器的一次接线铜板上，二次电流从1S1 1S2或是2S1 2S2输出。

3. 安装地板上有四个安装孔直接固定在铁板上，把地线直接从安装地底上引出。

四、技术参数表额定电流（A）准确级组合额定二次输出（V A）短时热电流（KA）动稳定电流（KA）10 0.2/10P15 10/15 1.5 3.815 0.5/10P150.2/10P100.5/10P100.5S/5P100.2S/5P100.2S/10P200.5/0.2S/10P100.2S/10P10/10P105P20/5P20 15/1515/202 520 3 7.530 5 12.540 6.3 1550 8.1 2075 16.2 40.5100 21.6 54 150-300 36 80 400-600 45 112.5 1000-1500/5 80 160 2000-2500/5 100 160 3000/5 100 180五、外形尺寸图LZW-10户外型全封闭电流互感器一、特点LZW-10型电流互感器为环氧树脂缘、户外型、全封闭、支柱式结构的电流互感器，适用于额定电压10KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。

电流互感器的安装使用及接线检查模版电流互感器是电力系统中常见的一种装置，用于测量电流的大小。

它广泛应用于变电站、配电系统等电力设备的安装和维护中。

以下是电流互感器的安装使用及接线检查模板，供参考使用。

一、电流互感器的安装1. 安装位置选择：根据实际需要选择电流互感器的安装位置，通常应选择在电力设备运行稳定的位置，离电源和负荷较近，并保证容易安装和维护。

2. 确定安装方式：根据电流互感器的型号和规格，确定合适的安装方式，可以选择侧面安装、上面安装等方式。

3. 安装固定支架：根据电流互感器的安装要求，选择合适的固定支架，并通过螺栓或其他固定装置将其牢固地安装在所选位置上。

4. 安装导线连接：根据实际需要，选择合适的导线连接电流互感器的绕组。

将导线连接到电流互感器的引线端子上，并牢固地固定。

5. 安装绝缘保护：在电流互感器的绕组和导线连接处，应添加绝缘保护措施，以防电流互感器受到外界的损坏和干扰。

二、电流互感器的使用1. 连接设备：将电流互感器的引线分别连接到电力设备的进线和出线上，保证连接牢固且绝缘良好。

2. 调整初始值：在初次使用电流互感器时，应根据实际需要调整其初始值，以满足电流测量的要求。

3. 运行监测：电流互感器正常使用后，应定期进行运行监测，检查其测量精度和运行状态，如发现异常情况应及时处理。

4. 维护保养：定期对电流互感器进行维护保养，清除灰尘和污垢，检查绝缘情况，并及时更换损坏的部件。

三、电流互感器的接线检查模板1. 接线部分：（1）检查电流互感器的导线是否牢固连接，无松动、脱落现象。

（2）检查电流互感器引线末端的绝缘套管是否完好，无破损、老化现象。

（3）检查电流互感器引线末端的接线端子是否干净、无尘污、氧化现象。

2. 绝缘部分：（1）检查电流互感器绕组和引线之间的绝缘情况，无破损、裂纹、腐蚀现象。

（2）检查电流互感器绕组和外壳之间的绝缘情况，无破损、裂纹、腐蚀现象。

（3）检查电流互感器绕组和周围金属设备之间的绝缘情况，无短路、漏电现象。

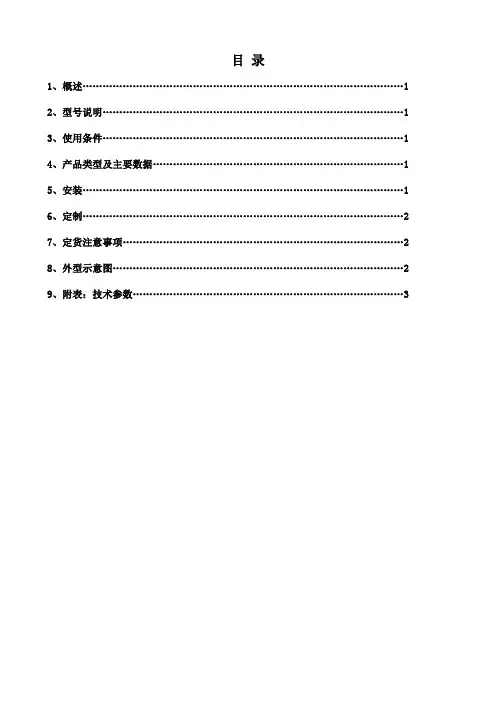

目录1、概述 (1)2、型号说明 (1)3、使用条件 (1)4、产品类型及主要数据 (1)5、安装 (1)6、定制 (2)7、定货注意事项 (2)8、外型示意图 (2)9、附表：技术参数 (3)保定市广源电气有限公司1. 概述零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监测。

GY －LJ 系列零序电流互感器是电缆型，采用ABS 工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。

应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

2. 型号说明3.使用条件3.1 环境温度：–10℃～60℃日平均气温不超过+40℃； 3.2 海拔高度≤1000m (高原使用时特殊定货)； 3.3 相对湿度≤85％；3.4 周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

4.产品类别及主要数据4.1 电压：0.38～66KV ； 4.2 电网频率：50Hz ；4.3 同名端，一次由互感器正面“ L1”侧穿入，二次为“ K1”；4.4 型号及数据，外形尺寸见图表。

5.安装5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

5.2 开口式互感器安装可随时进行，具体安装方法如下： （1）拆下互感器“ K1”、“ K2”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“ K1”、“K2”上。

GY –L J □ □ □广源公司 电流互感器 接地保护设计序号（A 、B 、J ） 内孔直径B （整体式）/K （开口式）保定市广源电气有限公司6. 定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。

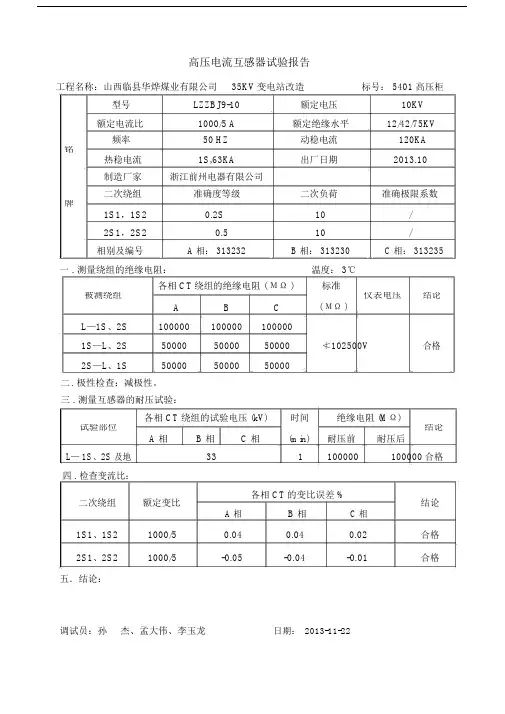

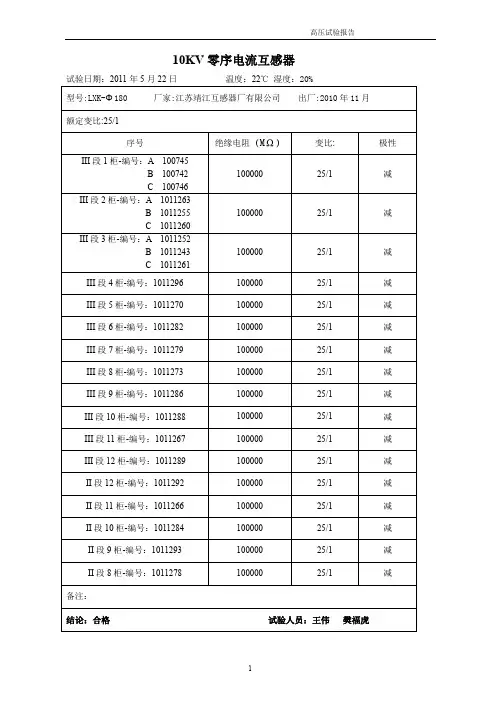

高压电流互感器试验报告工程名称：山西临县华烨煤业有限公司35KV变电站改造标号： 5401 高压柜型号LZZBJ9-10 额定电压10KV 额定电流比1000/5 A 额定绝缘水平12/42/75KV 频率50 HZ 动稳电流120KA铭1S,63KA 出厂日期2013.10 热稳电流制造厂家浙江前州电器有限公司二次绕组准确度等级二次负荷准确极限系数牌0.2S 10 /1S1，1S22S1，2S2 0.5 10 /相别及编号 A 相： 313232 B 相： 313230 C 相： 313235 一 . 测量绕组的绝缘电阻：温度： 3℃各相 CT绕组的绝缘电阻 ( МΩ ) 标准被测绕组A B C 仪表电压结论( МΩ )L—1S、2S 100000 100000 1000001S—L、2S 50000 50000 50000 ≮102500V 合格2S—L、1S 50000 50000 50000二. 极性检查：减极性。

三 . 测量互感器的耐压试验：各相 CT 绕组的试验电压 (kV) 时间绝缘电阻 (MΩ) 试验部位A 相B 相C 相(min) 结论耐压前耐压后L— 1S、2S 及地33 1 100000 100000合格四 . 检查变流比：二次绕组额定变比各相 CT的变比误差 %结论A 相 B 相 C 相1S1、1S2 1000/5 0.04 0.04 0.02 合格2S1、2S2 1000/5 -0.05 -0.04 -0.01 合格五．结论：调试员：孙杰、孟大伟、李玉龙日期：2013-11-22高压电流互感器试验报告工程名称：山西临县华烨煤业有限公司35KV变电站改造标号： 5401-3 高压柜型号LZZBJ9-10 额定电压10KV铭额定电流比1000/5 A 额定绝缘水平12/42/75KV 频率50 HZ 动稳电流120KA 热稳电流1S,63KA 出厂日期2013.10 制造厂家浙江前州电器有限公司二次绕组准确度等级二次负荷准确极限系数牌1S1，1S2 10P30 10 /2S1，2S2 10P30 10 /相别及编号 A 相： 313240 B 相： 313245 C 相： 313244 一 . 测量绕组的绝缘电阻：温度： 3℃被测绕组各相 CT绕组的绝缘电阻 ( МΩ ) 标准仪表电压结论A B C ( МΩ )L—1S、 2S 100000 100000 1000001S—L、 2S 50000 50000 50000 ≮102500V 合格2S—L、 1S 50000 50000 50000二 . 极性检查：减极性 ,三 . 测量互感器的耐压试验：试验部位各相 CT 绕组的试验电压 (kV) 时间绝缘电阻 (MΩ)结论A 相 B 相 C 相(min) 耐压前耐压后L— 1S、2S 及地33 1 100000 100000 合格四 . 检查变流比：二次绕组额定变比各相 CT的变比误差 %结论A 相 B 相 C 相1S1、1S2 1000/5 -0.60 -0.60 -0.60合格2S1、2S2 1000/5 -0.48 -0.54 -0.50五 . 伏安特性试验电流 (A)0.1 0.2 0.3 0.4 0.5 结论相别A(V) 123 130 133 137 138 1S B(V) 120 125 128 131 133C(V) 122 128 129 134 138合格A(V) 123 131 134 136 137 2S B(V) 123 130 133 138 139C(V) 125 130 136 138 140五．结论：调试员：孙杰、孟大伟、李玉龙日期： 2013-11-22。
