磁场对电流的作用专项练习(含答案)

高二物理磁场对电流的作用试题答案及解析1.如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I，为了增大导线所受的安培力，可采取下列四种办法，其中不正确的是( )A．增大电流IB．增加直导线的长度C．使导线在纸面内顺时针转30°D．使导线在纸面内逆时针转60°【答案】C【解析】为了增大导线所受的磁场力，由可得：增大电流，增大直导线长度都可以增大安培力，AB不符合题意；使导线在纸面内顺时针转30°则导线方向和磁场方向平行，安培力为零，减小，C符合题意；使导线在纸面内逆时针转60°则，安培力增大，故不符合题意，故选C【考点】考查了安培力的计算2.如图所示,条形磁铁放在桌面上,一根通电直导线由S极的上端平移到N极的上端的过程中,导线保持与磁铁垂直,导线的通电方向如图所示.则这个过程中磁铁受到的摩擦力(磁铁保持静止) ( ) A．为零B．方向由左变为向右C．方向保持不变D．方向由右变为向左【答案】B【解析】首先磁铁上方的磁感线从N极出发回到S极，是曲线，直导线由S极的上端平移到N极的上端的过程中，电流的受力由左上方变为正上方再变为右上方，根据牛顿第三定律磁铁受到的力由右下方变为正下方再变为左下方，磁铁静止不动，所以所受摩擦力方向由向左变为向右。

B正确。

【考点】考查了磁场对电流的作用3.下图中分别标明了通电直导线中电流I、匀强磁场的磁感应强度B和电流所受安培力F的方向，其中正确的是（）【答案】A【解析】根据左手定则让B垂直穿过手心，四指指向电流的方向，拇指指向安培力的方向，可以判断A选项正确；B图通电导线不受力，故B错误；C图F方向竖直向下，故C错误；D图F方向应垂直直面向外，所以D错误。

【考点】本题考查安培力方向的判断、左手定则的使用。

4.在同一光滑斜面上放同一导体绑棒，右图所示是两种情况的剖面图。

它们所外空间有磁感强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上,两次导体A分别通有电流I1和I2，都处于静止平衡。

磁场 磁场对电流的作用考点一 磁场 描述磁场的物理量【例1】如图11-1-1所示，一束带电粒子沿着水平方向平行地飞过小磁针的正上方时，磁针的S 极向纸内偏转，这一束带电粒子可能是（极向纸内偏转，这一束带电粒子可能是（ ））①向右飞行的负离子①向右飞行的负离子 ②向左飞行的负离子②向左飞行的负离子②向左飞行的负离子 ③向右飞行的正离子③向右飞行的正离子 ④向左飞行的正离子④向左飞行的正离子④向左飞行的正离子 A ．①③．①③ B B B．②③．②③．②③ C C C．①④．①④．①④ D D D．②④．②④．②④【例2】一小磁针静止在通电螺线管内部，螺线管通过如图11-1-2所示的电流，则下列说法中正确的是（法中正确的是（ ））A ．螺线管左端是N 极，小磁针左端也是N 极B ．螺线管左端是S 极，小磁针左端也是S 极C ．螺线管左端是N 极，小磁针左端是S 极D ．螺线管左端是S 极，小磁针左端是N 极 考点二、描述磁场的物理量【例3】关于磁感线的概念和性质，下列说法中正确的是（】关于磁感线的概念和性质，下列说法中正确的是（ ））A ．磁场中任意两条磁感线可能相交．磁场中任意两条磁感线可能相交B ．磁感线上各点的切线方向就是各点的磁感应强的方向．磁感线上各点的切线方向就是各点的磁感应强的方向C ．铁屑在磁场中分布所形成的曲线就是磁感线．铁屑在磁场中分布所形成的曲线就是磁感线D ．磁感线总是从磁体N 极出发指向磁体的S 极【例4】关于磁场中某点的磁感应强度，下列说法正确地是】关于磁场中某点的磁感应强度，下列说法正确地是( ) ( )A ．由B=F/IL 可知，B 与F 成正比，与IL 的乘积成反比的乘积成反比 B ．B 的大小与IL 的乘积无关，由磁场本身决定的乘积无关，由磁场本身决定C ．长通电螺线管周围的磁场是匀强磁场．长通电螺线管周围的磁场是匀强磁场D ．B 的方向与通电导线的受力方向相同的方向与通电导线的受力方向相同 考点三、 安培力、左手定则例5、 如图11-1-4所示，三根通电直导线P 、Q 、R 互相平行，通过正三角形的三个顶点，三条导线通入大小相等，三条导线通入大小相等，方向垂直纸面向里的电流；方向垂直纸面向里的电流；方向垂直纸面向里的电流；通电直导线产生磁场的磁感应强度通电直导线产生磁场的磁感应强度B =KI/r ，I 为通电导线的电流强度，r 为距通电导线的距离的垂直距离，K 为常数；则R 受到的磁场力的方向是（到的磁场力的方向是（ ））轴负方向A．垂直R，指向y轴负方向B．垂直R，指向y轴正方向轴正方向轴正方向C．垂直R，指向x轴正方向轴负方向D．垂直R，指向x轴负方向考点四、安培力作用下的平衡问题例8．如图11-2-8所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导）线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是（从上往下看）（ ）顺时针转动，同时下降A．顺时针转动，同时下降顺时针转动，同时上升B．顺时针转动，同时上升逆时针转动，同时下降C．逆时针转动，同时下降D．逆时针转动，同时上升逆时针转动，同时上升一、选择题一、选择题1．一根容易形变的弹性导线，两端固定．导线中通有电流，方向如图8－1－17中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是() 5．如图8－1－22所示，两个完全相同的闭合导线环挂在光滑绝缘的水平横杆上，当导线环两个完全相同的闭合导线环挂在光滑绝缘的水平横杆上，当导线环中通有同向电流时(如图)，两导线环的运动情况是() A．互相吸引，电流大的环其加速度也大．互相吸引，电流大的环其加速度也大B．互相排斥，电流小的环其加速度较大．互相排斥，电流小的环其加速度较大C．互相吸引，两环加速度大小相同．互相吸引，两环加速度大小相同D．互相排斥，两环加速度大小相同．互相排斥，两环加速度大小相同7．如图8－1－24所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场135°..流经方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力() A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB的金属＝36，磁场中(如图30°，则电子的质量是°，则电子的质量是°，则电子的质量是 ，穿透磁场的时间是，穿透磁场的时间是，穿透磁场的时间是 。

微专题—磁场对电流的作用力（安培力）习题选编一、单项选择题1．如图所示，金属棒MN两端由等长的轻质绝缘细线水平悬挂，处于垂直纸面水平向里的匀强磁场中，棒中通有由M到N的恒定电流I，细线的拉力不为零，两细线竖直。

现将匀强磁场磁感应强度B大小保持不变，方向缓慢地转过90°变为竖直向下，在这个过程中（）A．细线向纸面内偏转，其中的拉力一直增大B．细线向纸面外偏转，其中的拉力一直增大C．细线向纸面内偏转，其中的拉力先增大后减小D．细线向纸面外偏转，其中的拉力先增大后减小2．如图所示，金属杆MN用两根绝缘细线悬于天花板的O、O′点杆中通有垂直于纸面向里的恒定电流空间有竖直向上的匀强磁场，杆静止时处于水平，悬线与竖直方向的夹角为θ，若将磁场在竖直面内沿逆时针方向缓慢转过90°，在转动过程中通过改变磁场磁感应强度大小保持悬线与竖直方向的夹角不变，则在转动过程中，磁场的磁感应强度大小的变化情况是（）A．一直减小B．一直增大C．先减小后增大D．先增大后减小3．如图，将三根长度、电阻都相同的导体棒首尾相接，构成一闭合的等边三角形线框，a、b、c为三个顶点，匀强磁场垂直于线框平面。

用导线将a、c两点接入电流恒定的电路中，以下说法正确的是（）A．线框所受安培力为0B．ac边与ab边所受安培力的大小相等C．ac边所受安培力是ab边所受安培力的2倍D．ac边所受安培力与ab、bc边所受安培力的合力大小相等4．长为L的通电直导线放在倾角为θ的光滑斜面上，并处在磁感应强度为B的匀强磁场中，如图所示，当B方向垂直斜面向上，电流为I1时导体处于平衡状态；当B方向改为竖赢向上，电流为I2时导体处于平衡状态．则电流强度比值12II为（）A．sinθB．1sinθC．cosθD．1cosθ5．如图所示，一根长为L的金属细杆通有电流时，水平静止在倾角为θ的光滑绝缘固定斜面上。

斜面处在方向竖直向上、磁感应强度大小为B匀强磁场中。

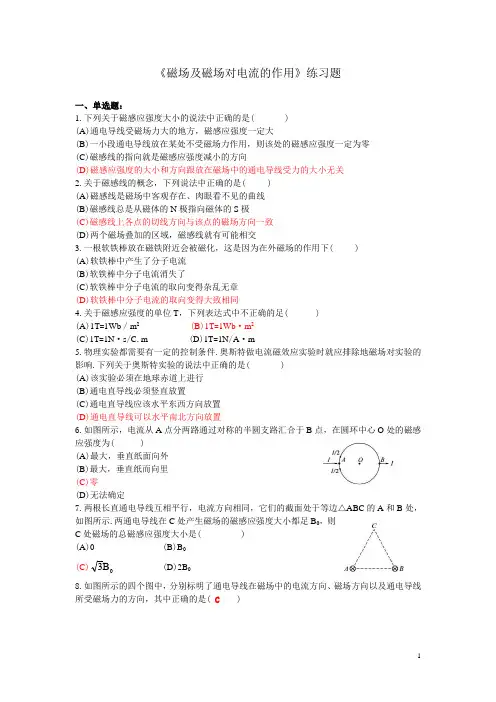

《磁场及磁场对电流的作用》练习题一、单选题：1.下列关于磁感应强度大小的说法中正确的是( )(A )通电导线受磁场力大的地方，磁感应强度一定大(B )一小段通电导线放在某处不受磁场力作用，则该处的磁感应强度一定为零(C )磁感线的指向就是磁感应强度减小的方向(D )磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小无关2.关于磁感线的概念，下列说法中正确的是( )(A )磁感线是磁场中客观存在、肉眼看不见的曲线(B )磁感线总是从磁体的N 极指向磁体的S 极(C )磁感线上各点的切线方向与该点的磁场方向一致(D )两个磁场叠加的区域，磁感线就有可能相交3.一根软铁棒放在磁铁附近会被磁化，这是因为在外磁场的作用下( )(A )软铁棒中产生了分子电流(B )软铁棒中分子电流消失了(C )软铁棒中分子电流的取向变得杂乱无章(D )软铁棒中分子电流的取向变得大致相同4.关于磁感应强度的单位T ，下列表达式中不正确的足( )(A )1T =1Wb ／m 2 (B )1T =1Wb ·m 2(C )1T =1N ·s /C .m (D )1T =1N /A ·m5.物理实验都需要有一定的控制条件.奥斯特做电流磁效应实验时就应排除地磁场对实验的影响.下列关于奥斯特实验的说法中正确的是( )(A )该实验必须在地球赤道上进行(B )通电直导线必须竖直放置(C )通电直导线应该水平东西方向放置(D )通电直导线可以水平南北方向放置6.如图所示，电流从A 点分两路通过对称的半圆支路汇合于B 点，在圆环中心O 处的磁感应强度为( )(A )最大，垂直纸面向外(B )最大，垂直纸而向里(C )零(D )无法确定7.两根长直通电导线互相平行，电流方向相同，它们的截面处于等边△ABC 的A 和B 处，如图所示.两通电导线在C 处产生磁场的磁感应强度大小都足B 0，则C 处磁场的总磁感应强度大小是( )(A )0 (B )B 0(C )0B 3 (D )2B 08.如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是( C )9.如图所示，通电导线MN在纸面内从a位置绕其一端M转至b位置时，通电导线所受安培力的大小变化情况是( )(A)变小(B)不变(C)变大 (D)不能确定10.如图所示，在条形磁铁S极附近悬挂一个线圈，线圈与水平磁铁位于同一平面内，当线圈中电流沿图示方向流动时，将会出现( )(A)线圈向磁铁平移(B)线圈远离磁铁平移(C)从上往下看，线圈顺时针转动，同时靠近磁铁(D)从上往下看，线圈逆时针转动，同时靠近磁铁11.如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点.棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力.为了使拉力等于零，可( )(A)适当减小磁感应强度(B)使磁场反向(C)适当增大电流强度(D)使电流反向二、双选题：12.一束带电粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示.此时小磁针的S极向纸内偏转，则这束带电粒子可能是( )(A)向右飞行的正离子束(B)向左飞行的正离子束(C)向右飞行的负离子束(D)向左飞行的负离子束13.超导是当今高科技的热点.当一块磁体靠近超导体时，超导体会产生强大的电流，对磁体有排斥作用.这种排斥力可以使磁体悬浮于空中，磁悬浮列车就采用了这种技术.关于磁体悬浮，下列说法中正确的是( )(A)超导体中电流产生的磁场方向与磁体的磁场方向相反(B)超导体中电流产生的磁场方向与磁体的磁场方向相同(C)超导体对磁体的力与磁体的重力平衡(D)超导体使磁体处于失重状态14.如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于同一竖直平面内，为使MN垂直纸面向外运动，可以( )(A)将a、c端接在电源正极，b、d端接在电源负极(B)将b、c端接在电源正极，a、d端接在电源负极(C)将a、d端接在电源正极，b、c端接在电源负极(D)将a、c端接在交流电源的一端,b、d接在交流电源的另一端15.质量为m的通电细杆ab置于倾角为θ的导轨上，导轨的宽度为d，杆ab与导轨间的摩擦因数为μ.有电流时，ab恰好在导轨上静止，如图所示.图(b)中的四个侧视图中，标出了四种可能的匀强磁场方向，其中杆ab与导轨之间的摩擦力可能为零的图是( AB )16.电流表中通以相同的电流时，指针偏转的角度越大，表示电流表的灵敏度越高.下列关于电流表灵敏度的说法中正确的是( )(A)增加电流计中的线圈匝数，可以提高电流表的灵敏度(B)增强电流计中永久磁铁的磁性，可以提高电流表的灵敏度(C)电流计中通的电流越大，电流表的灵敏度越高(D)电流计中通的电流越小，电流表的灵敏度越高三、填空题：17.将长度为20cm、通有O.1A电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示.已知磁感应强度为1T，试求下列各图中导线所受安培力的大小并在图中标明方向。
