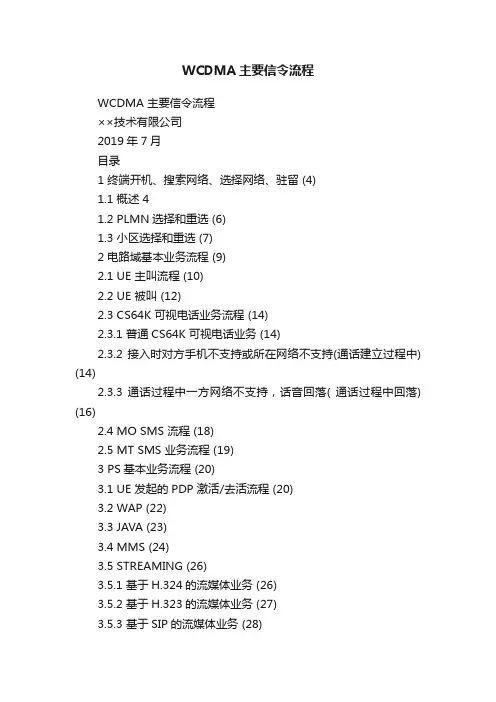

WCDMA主要信令流程WCDMA 主要信令流程××技术有限公司2019年7月目录1 终端开机、搜索网络、选择网络、驻留 (4)1.1 概述 41.2 PLMN选择和重选 (6)1.3 小区选择和重选 (7)2 电路域基本业务流程 (9)2.1 UE 主叫流程 (10)2.2 UE 被叫 (12)2.3 CS64K 可视电话业务流程 (14)2.3.1 普通CS64K 可视电话业务 (14)2.3.2 接入时对方手机不支持或所在网络不支持(通话建立过程中) (14)2.3.3 通话过程中一方网络不支持，话音回落( 通话过程中回落) (16)2.4 MO SMS 流程 (18)2.5 MT SMS 业务流程 (19)3 PS基本业务流程 (20)3.1 UE 发起的PDP 激活/去活流程 (20)3.2 WAP (22)3.3 JAVA (23)3.4 MMS (24)3.5 STREAMING (26)3.5.1 基于H.324的流媒体业务 (26)3.5.2 基于H.323的流媒体业务 (27)3.5.3 基于SIP的流媒体业务 (28)4 安全 (29)4.1 鉴权流程 (29)4.2 安全模式控制 (32)5 移动性管理 (33)5.1 切换 (33)5.1.1 系统内切换 (33)5.1.2 系统间切换 (41)5.2 小区重选 (43)5.2.1 系统内 (43)5.2.2 系统间 (44)5.3 小区更新和URA更新 (45)5.3.1 小区更新：CELL-FACH、CELL-PCH状态下，重新发起数据传输、寻呼响应、重新进入服务区、需要进行小区重选后或周期性小区更新 (45)5.3.2 URA更新：URA-PCH状态下，需要URA更新或周期性更新过程 (48)5.4 位置更新和路由区更新 (50)5.4.1 位置更新 (50)5.4.2 路由区更新 (53)5.5 漫游 (56)5.5.1 系统内漫游 (56)5.5.2 系统间漫游 (56)5.6 终端关机 (57)5.6.1 电路域分离流程 (57)5.6.2 分组域分离流程 (58)6 补充内容 (60)6.1 PS业务承载速率的协商、QoS的协商 (60)6.2 RAB指配是根据业务还是根据网络资源进行分配？包括软切换过程中的RAB指配636.3 无线资源突然变好时，按照优先级提高用户的速率？还是整体用户的速率都提高？64WCDMA主要信令流程1 终端开机、搜索网络、选择网络、驻留1.1 概述终端（UE）开机，UE就停留在空闲模式下，通过非接入层标识如IMSI、TMSI或P-TMSI等标志来区分，它的首要任务就是找到网络PLMN并和网络取得联系。

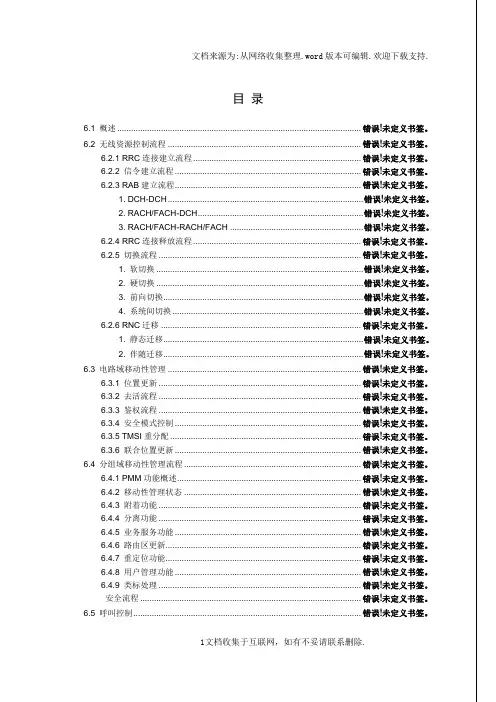

目录6.1 概述.......................................................................................................... 错误!未定义书签。

6.2 无线资源控制流程 .................................................................................... 错误!未定义书签。

6.2.1 RRC连接建立流程......................................................................... 错误!未定义书签。

6.2.2 信令建立流程................................................................................. 错误!未定义书签。

6.2.3 RAB建立流程................................................................................. 错误!未定义书签。

1. DCH-DCH ..................................................................................... 错误!未定义书签。

2. RACH/FACH-DCH ........................................................................ 错误!未定义书签。

3. RACH/FACH-RACH/FACH .......................................................... 错误!未定义书签。

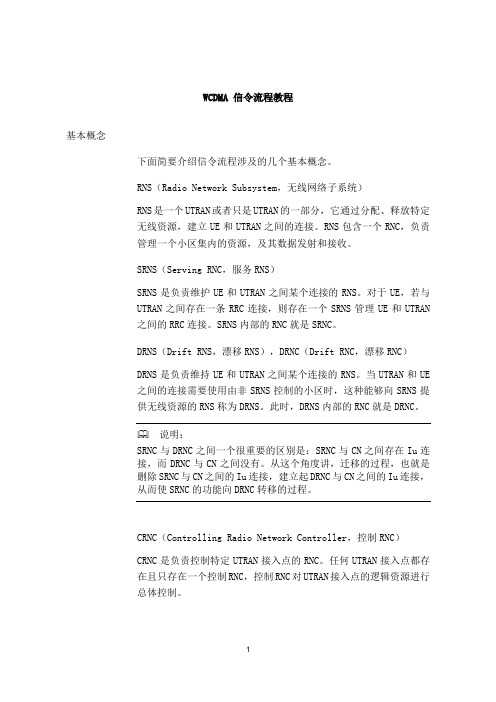

WCDMA 信令流程教程基本概念下面简要介绍信令流程涉及的几个基本概念。

RNS（Radio Network Subsystem，无线网络子系统）RNS是一个UTRAN或者只是UTRAN的一部分，它通过分配、释放特定无线资源，建立UE和UTRAN之间的连接。

RNS包含一个RNC，负责管理一个小区集内的资源，及其数据发射和接收。

SRNS（Serving RNC，服务RNS）SRNS是负责维护UE和UTRAN之间某个连接的RNS。

对于UE，若与UTRAN之间存在一条RRC连接，则存在一个SRNS管理UE和UTRAN之间的RRC连接。

SRNS内部的RNC就是SRNC。

DRNS（Drift RNS，漂移RNS），DRNC（Drift RNC，漂移RNC）DRNS是负责维持UE和UTRAN之间某个连接的RNS。

当UTRAN和UE之间的连接需要使用由非SRNS控制的小区时，这种能够向SRNS提供无线资源的RNS称为DRNS。

此时，DRNS内部的RNC就是DRNC。

说明：SRNC与DRNC之间一个很重要的区别是：SRNC与CN之间存在Iu连接，而DRNC与CN之间没有。

从这个角度讲，迁移的过程，也就是删除SRNC与CN之间的Iu连接，建立起DRNC与CN之间的Iu连接，从而使SRNC的功能向DRNC转移的过程。

CRNC（Controlling Radio Network Controller，控制RNC）CRNC是负责控制特定UTRAN接入点的RNC。

任何UTRAN接入点都存在且只存在一个控制RNC，控制RNC对UTRAN接入点的逻辑资源进行总体控制。

RNTI（Radio Network Temporary Identifier，无线网络临时标识）当存在RRC连接时，用RNTI标识UE。

例如，MAC协议在公共传输信道（RACH, FACH, PCH）上采用RNTI来标识UE。

有以下几种RNTI：小区无线网络临时标识（C-RNTI），用于在小区内唯一标识有RRC信令连接的UE。

WCDMA信令流程（非常详细）在wcdma系统中具有的各种各样的信令流程中，从协议栈的层面来说，可以分为接入层的信令流程和非接入层的信令流程；从网络构成的层面来说，可以分为电路域的信令流程和分组域的信令流程。

所谓的访问层进程和非访问层进程实际上是从协议栈的角度出发的。

在协议栈中，RRC和RANAP层及其下面的协议层称为接入层，其上面的mm、SM、CC、SMS称为非接入层。

简单地说，接入层的过程是指无线接入层的设备RNC和NodeB需要参与处理的过程。

非接入层处理是指只有UE和CN需要处理的信令过程。

RNC和NodeB不需要处理。

例如，接入层的信令为非接入层的信令交互铺平了道路。

通过接入层的信令交互，在UE和CN之间建立信令路径，从而可以执行非接入层信令过程。

接入层的流程主要包括plmn选择、小区选择和无线资源管理流程。

无线资源管理流程就是rrc层面的流程，包括rrc连接建立流程、ue和cn之间的信令建立流程、rab建立流程、呼叫释放流程、切换流程和srns重定位流程。

其中切换和srns重定位含有跨rnc、跨sgsn/msc的情况，此时还需要sgsn/msc协助完成。

所以从协议栈的层面上来说，接入层的流程都是一些底层的流程，通过它们，为上层的信令流程搭建底层的承载。

非接入层的过程主要包括电路域的移动性管理、电路域的呼叫控制、分组域的移动性管理和分组域的会话管理。

6.1.2基本信令流程概述接下来我们对基本的信令流程进行简单的总体介绍。

让我们首先来看看用户从启动、业务到关闭的整个业务流程，不需要移动。

图6-1主叫业务流程（1）当用户UE启动时，它首先执行接入层的信令交互。

此时，首先选择PLMN，选择运营商的网络，然后选择小区，驻留在合适的小区中，然后建立RRC连接和IU接口的信令连接。

到目前为止，通过这些接入层信令过程，已经在UE和CN之间建立了信令信道，为非接入层的信令过程做好了准备。

(2)接着ue和cn之间便开始进行非接入层的移动性管理流程了。

目录WCDMA基本信令流程 (3)6.1 基本概念 (3)6.1.1 UE状态 (3)6.1.2 寻呼流程 (5)6.2 空闲模式下的UE (6)6.2.1 概述 (6)6.2.2 PLMN选择和重选 (7)6.2.2 小区选择和重选 (11)6.2.3 位置登记 (17)6.3 无线资源管理流程 (17)6.3.1 RRC连接建立流程 (17)6.3.2 信令建立流程 (18)6.3.3 RAB建立流程 (18)6.3.4 呼叫释放流程 (21)6.3.5 切换流程 (22)6.3.6 RNC迁移 (29)6.4 电路域移动性管理 (32)6.4.1 位置更新 (32)6.4.2 去活 (32)6.4.3 鉴权流程 (33)6.4.5 TMSI重分配 (34)6.4.6 联合位置更新 (35)6.5 分组域移动性管理流程 (35)6.5.1 MM功能概述 (35)6.5.2 移动性管理状态 (36)6.5.3 GMM的定时器功能 (37)6.5.4 SGSN和MSC/VLR之间的联系 (37)6.5.5 MM过程 (37)6.5.6 GPRS附着功能 (37)6.5.7 分离功能 (39)6.5.8 安全流程 (40)6.5.9 位置管理功能 (41)6.5.10 重定位 (43)6.5.11 用户管理功能 (48)6.5.12 服务请求 (48)6.5.13 系统间切换 (50)6.5.14 类标处理 (57)6.6 呼叫控制 (58)6.6.1 移动起始呼叫建立 (58)6.6.2 移动终止呼叫的建立 (58)6.6.3 RAB流程 (59)6.6.5 呼叫释放过程 (63)6.7 分组域会话管理流程 (64)6.7.1 SM基本概念 (64)6.7.2 PDP Context激活功能 (67)6.7.3 PDP Context修改功能 (68)6.7.4 PDP Context去激活功能 (70)6.7.5 保留过程和RAB重建 (71)6.7.6 Mobile IP支持 (72)WCDMA基本信令流程6.1 基本概念6.1.1 UE状态UE有两种基本的运行模式：空闲模式和连接模式。

呼叫信令详解（前后台）呼叫流程信令图起呼过程分四个阶段：RRC连接建立，直传信令连接建立，RAB建立，震铃接通建立RRC连接直传信令连接建立（含鉴权和加密）RAB建立过程振铃，接通RRC建立过程（1）UE 在取得下行同步后，向NodeB发送SYNC_UL，接收到NodeB 回应的FPACH 信息后，在RACH 信道上向RNC 发送RRC Connection Request 消息，发起RRC 连接建立过程。

（2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发送一条Radio Link Setup Request 消息给NodeB。

（3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并给RNC 发送一条Radio Link Setup Response 响应消息。

（4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。

Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。

建立Iub 数据传输承载需要NodeB 确认。

（5）（6）通过Downlink Synchronisation 和Uplink Synchronisation.控制帧，NodeB 与RNC 为Iub 数据传输承载建立同步，此后NodeB 开始DL 发送。

（7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。

（8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC，RRC 连接建立完成建立初始直传/上下行直传（9）UE 在DCCH 上给RNC 发送一条Initial Direct Transfer（CM Service Request）消息，该消息包括了UE 请求的业务类型等信息，例如12.2K语音业务。

（10）RNC 发起初始到CN 的信令连接，并发送一条Initial UE Message 消息给CN，通知CN 关于UE 请求的业务等内容。
