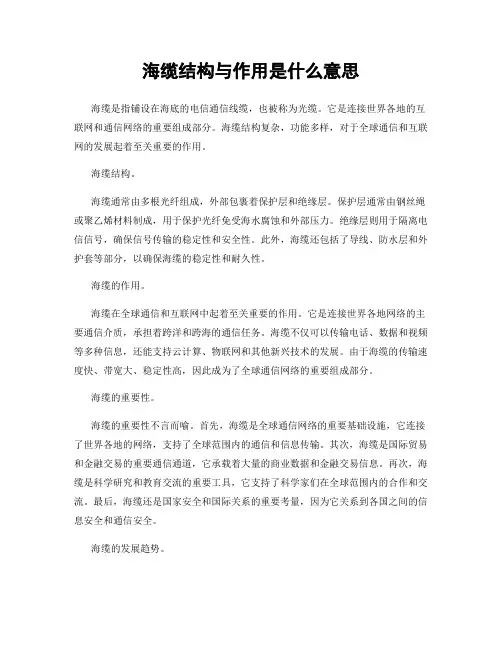

海缆结构与作用是什么意思海缆是指铺设在海底的电信通信线缆，也被称为光缆。
它是连接世界各地的互联网和通信网络的重要组成部分。
海缆结构复杂，功能多样，对于全球通信和互联网的发展起着至关重要的作用。
海缆结构。
海缆通常由多根光纤组成，外部包裹着保护层和绝缘层。
保护层通常由钢丝绳或聚乙烯材料制成，用于保护光纤免受海水腐蚀和外部压力。
绝缘层则用于隔离电信信号，确保信号传输的稳定性和安全性。
此外，海缆还包括了导线、防水层和外护套等部分，以确保海缆的稳定性和耐久性。
海缆的作用。
海缆在全球通信和互联网中起着至关重要的作用。
它是连接世界各地网络的主要通信介质，承担着跨洋和跨海的通信任务。
海缆不仅可以传输电话、数据和视频等多种信息，还能支持云计算、物联网和其他新兴技术的发展。
由于海缆的传输速度快、带宽大、稳定性高，因此成为了全球通信网络的重要组成部分。
海缆的重要性。
海缆的重要性不言而喻。
首先，海缆是全球通信网络的重要基础设施，它连接了世界各地的网络，支持了全球范围内的通信和信息传输。
其次，海缆是国际贸易和金融交易的重要通信通道，它承载着大量的商业数据和金融交易信息。
再次，海缆是科学研究和教育交流的重要工具，它支持了科学家们在全球范围内的合作和交流。
最后，海缆还是国家安全和国际关系的重要考量，因为它关系到各国之间的信息安全和通信安全。
海缆的发展趋势。
随着互联网和通信技术的不断发展，海缆的重要性也越来越凸显。
未来，海缆将继续发挥着重要作用，而且还会面临着一些新的挑战和机遇。
首先，随着数字经济和数字化转型的加速推进，海缆的需求量将会不断增加。
其次，随着5G、物联网、人工智能等新兴技术的发展，海缆的传输速度、带宽和稳定性也将会得到进一步提升。
再次，随着全球通信网络的不断扩张和升级，海缆的建设和维护也将会成为全球通信产业的重要议题。
总之，海缆是连接世界各地的互联网和通信网络的重要组成部分，它的结构复杂，功能多样，对于全球通信和互联网的发展起着至关重要的作用。

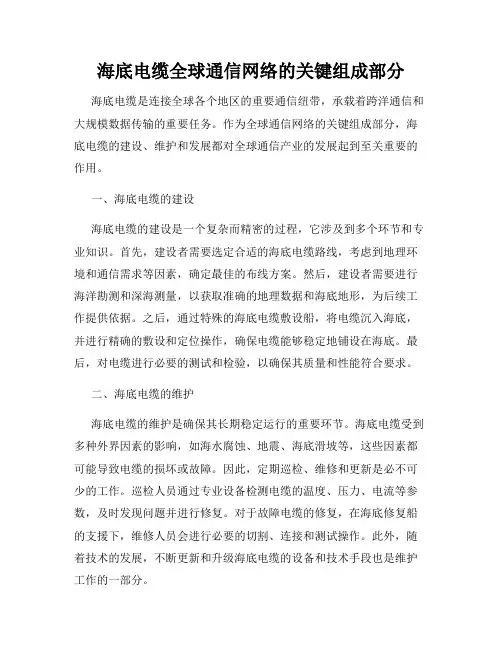

海底电缆全球通信网络的关键组成部分海底电缆是连接全球各个地区的重要通信纽带，承载着跨洋通信和大规模数据传输的重要任务。
作为全球通信网络的关键组成部分，海底电缆的建设、维护和发展都对全球通信产业的发展起到至关重要的作用。
一、海底电缆的建设海底电缆的建设是一个复杂而精密的过程，它涉及到多个环节和专业知识。
首先，建设者需要选定合适的海底电缆路线，考虑到地理环境和通信需求等因素，确定最佳的布线方案。
然后，建设者需要进行海洋勘测和深海测量，以获取准确的地理数据和海底地形，为后续工作提供依据。
之后，通过特殊的海底电缆敷设船，将电缆沉入海底，并进行精确的敷设和定位操作，确保电缆能够稳定地铺设在海底。
最后，对电缆进行必要的测试和检验，以确保其质量和性能符合要求。
二、海底电缆的维护海底电缆的维护是确保其长期稳定运行的重要环节。
海底电缆受到多种外界因素的影响，如海水腐蚀、地震、海底滑坡等，这些因素都可能导致电缆的损坏或故障。
因此，定期巡检、维修和更新是必不可少的工作。
巡检人员通过专业设备检测电缆的温度、压力、电流等参数，及时发现问题并进行修复。
对于故障电缆的修复，在海底修复船的支援下，维修人员会进行必要的切割、连接和测试操作。
此外，随着技术的发展，不断更新和升级海底电缆的设备和技术手段也是维护工作的一部分。
三、海底电缆的发展随着互联网的快速发展和全球通信需求的不断增长，海底电缆的重要性日益凸显，也促使了海底电缆技术的不断创新和发展。
当前，高速、大容量的海底电缆已成为主流的通信方式，这些电缆能够以每秒数十TB的速度进行数据传输，满足了全球通信的需求。
同时，为了提高海底电缆的可靠性和稳定性，建设者还不断研发新的材料和技术，应对各种复杂的海洋环境。
例如，采用更坚固的绝缘材料和保护层，以抵御海水腐蚀；利用先进的光缆技术，提高传输速度和带宽等。
此外，随着人工智能和物联网的发展，未来海底电缆还将承担更多的任务，如智能交通、海洋观测等。
海底电缆知识海底电缆是一种在海底埋设的电缆，用于传输电力、通信信号或互联网数据。
它在国际通信、能源传输和科学研究等领域都发挥着重要作用。
以下是一些关于海底电缆的基本知识：1.结构与构成：导体：海底电缆的导体通常由铜或铝制成，用于传输电力或信号。
绝缘层：为了防止电流泄露，导体外部覆盖有一层绝缘材料，常用的有橡胶、聚乙烯或聚氯乙烯等。
护套：电缆外部包裹有一层护套，用于保护电缆免受海水、生物腐蚀以及外部物理损害。
2.应用领域：通信：大部分海底电缆用于跨越海洋，连接不同国家和地区的通信网络，为国际电话、互联网和其他通信服务提供支持。
能源传输：一些海底电缆用于将电力从陆地传输到离岸能源设施，如海上风电场。
科学研究：海底电缆还用于连接海洋传感器、地震监测设备等，支持科学研究和环境监测。
3.铺设过程：海底电缆通常通过专门设计的船只进行铺设。
这个过程需要考虑海底地形、海流、水深等因素，确保电缆的安全稳定地铺设在海底。
电缆通过专业的设备从船上放置到海底，有时需要使用遥控潜水器等工具协助操作。
4.海底电缆维护：由于海底环境的恶劣性质，电缆需要定期进行检修和维护。
这包括检查绝缘层的完整性、清理附着在电缆上的海洋生物、修复受损的部分等。
5.环境和生态考虑：海底电缆的铺设和维护过程需要考虑对海洋生态系统的潜在影响。
专门的环境影响评估通常在电缆项目启动前进行，以确保最小化对海洋环境的不良影响。
6.国际合作：由于海底电缆通常横跨多个国家的海域，国际合作是保障海底电缆安全运行的关键。
相关国家和地区之间需要建立合作机制，共同应对海底电缆的管理和维护。
总体而言，海底电缆作为连接全球信息和能源的关键基础设施，对于促进国际交流和合作、支持能源可持续发展以及推动科学研究具有重要作用。

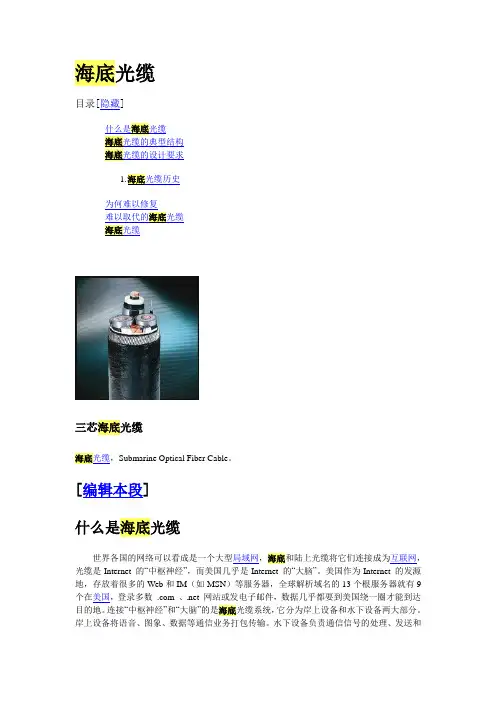

海底光缆目录[隐藏]三芯海底光缆Submarine Optical Fiber Cable。
[编辑本段]什么是海底光缆世界各国的网络可以看成是一个大型局域网，海底和陆上光缆将它们连接成为互联网，光缆是Internet 的“中枢神经”，而美国几乎是Internet 的“大脑”。
美国作为Internet 的发源地，存放着很多的Web和IM（如MSN）等服务器，全球解析域名的13个根服务器就有9个在美国，登录多数.com 、.net 网站或发电子邮件，数据几乎都要到美国绕一圈才能到达目的地。
连接“中枢神经”和“大脑”的是海底光缆系统，它分为岸上设备和水下设备两大部分。
岸上设备将语音、图象、数据等通信业务打包传输。
水下设备负责通信信号的处理、发送和接收。
水下设备分为海底光缆、中继器和“分支单元”三部分：海底光缆是其中最重要的也是最脆弱的部分。
海底光缆系统作为一种高质量、低成本、大容量的传输手段日益受到人们的青睐，特别是使用EDFA（掺饵光纤放大器）作为中继器的光直接放大多中继技术，使传输容量从560Mb ／s一举提高7倍，已开发了每纤可传输5Gb／s信号的海底光缆系统。
海底光缆是通信用的，一般铺设于深海或者浅海，或者河道，不易于受损敷设在海底的通信光缆，称海底光缆。
[编辑本段]海底光缆的典型结构海底光缆的结构解析，见右图。
典型海底光缆的结构解析1 聚乙烯层2 聚酯树酯或沥青层3 钢绞线层4 铝制防水层5 聚碳酸酯层6 铜管或铝管7 石蜡，烷烃层8[编辑本段]海底光缆的设计要求海底光缆设计必须保证光纤不受外力和环境影响，其基本要求是：能适应海底压力、磨损、腐蚀、生物等环境；有合适的铠装层防止渔轮拖网、船锚及鲨鱼的伤害；光缆断裂时，尽可能减少海水渗入光缆内的长度；能防止从外部渗透到光缆内的氢气与防止内部产生的氢气；具有一个低电阻的远供电回路；能承受敷设与回收时的张力；使用寿命一般要求在25年以上。
深海（深度在1000米以上）海底光缆采用无钢丝铠装结构，但光缆缆心的结构和加强构件（一般为中心钢丝）必须能保护光纤，以防止海水的高压力与敷设、回收时的高张力。

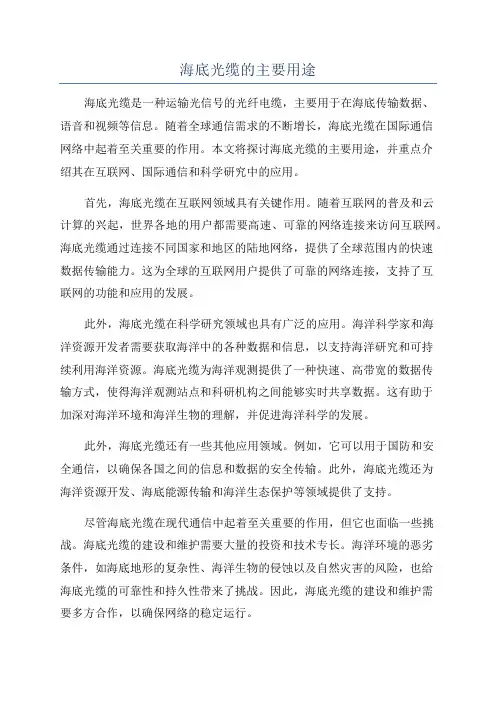

海底光缆的主要用途海底光缆是一种运输光信号的光纤电缆，主要用于在海底传输数据、语音和视频等信息。
随着全球通信需求的不断增长，海底光缆在国际通信网络中起着至关重要的作用。
本文将探讨海底光缆的主要用途，并重点介绍其在互联网、国际通信和科学研究中的应用。
首先，海底光缆在互联网领域具有关键作用。
随着互联网的普及和云计算的兴起，世界各地的用户都需要高速、可靠的网络连接来访问互联网。
海底光缆通过连接不同国家和地区的陆地网络，提供了全球范围内的快速数据传输能力。
这为全球的互联网用户提供了可靠的网络连接，支持了互联网的功能和应用的发展。
此外，海底光缆在科学研究领域也具有广泛的应用。
海洋科学家和海洋资源开发者需要获取海洋中的各种数据和信息，以支持海洋研究和可持续利用海洋资源。
海底光缆为海洋观测提供了一种快速、高带宽的数据传输方式，使得海洋观测站点和科研机构之间能够实时共享数据。
这有助于加深对海洋环境和海洋生物的理解，并促进海洋科学的发展。
此外，海底光缆还有一些其他应用领域。
例如，它可以用于国防和安全通信，以确保各国之间的信息和数据的安全传输。
此外，海底光缆还为海洋资源开发、海底能源传输和海洋生态保护等领域提供了支持。
尽管海底光缆在现代通信中起着至关重要的作用，但它也面临一些挑战。
海底光缆的建设和维护需要大量的投资和技术专长。
海洋环境的恶劣条件，如海底地形的复杂性、海洋生物的侵蚀以及自然灾害的风险，也给海底光缆的可靠性和持久性带来了挑战。
因此，海底光缆的建设和维护需要多方合作，以确保网络的稳定运行。
总之，海底光缆是现代通信的重要组成部分，它在互联网、国际通信和科学研究等领域发挥着关键作用。
海底光缆通过提供高速、可靠的数据传输能力，连接了全球各地的用户和网络，推动了全球经济和科学的发展。
尽管海底光缆面临一些挑战，但随着技术的不断进步和合作的加强，它将继续发挥重要作用，并为未来的通信需求提供支持。
连接世界的海底光缆
那么今天我们所享受到的互联网“宽带”沟通又是如何实现的呢？答案就是海底光缆。
其实所谓的全球互联网，就是世界各国的网络相互联接而组成的超大型局域网，其中实现洲际间的联接靠的是卫星通信和海底光缆。
不过考虑到卫星通信带宽有限且价格不菲，因此全球90%以上的国际数据都是通过海底光缆进行传输的，也就是说，基本上是海底光缆构建了今天的全球“宽带”互联网！比互联网早100年的海底通信两大发明引领两次变革
说起海底通信，其历史比互联网还要早100年，只不过当时的海底通信还是借助电缆来实现的——1850年盎格鲁-法国电报公司开始在英法之间铺设了世界第一条海底电缆，当时只能发送莫尔斯电报密码；而到了1866年，英国在美英两国之间铺设全成了跨大西洋海底电缆(The Atlantic Cable)的成功铺设，首次实现了欧美大陆之间跨大西洋的电报通讯。
随后，贝尔于1876年发明了电话，人们对于实现全球沟通的梦想越发强烈，这也加速了全球海底电缆的建设——1902年环球海底通信电缆建成。
而说起我国的第一条海底电缆，则可追溯到清朝时期，当时的台湾首任巡抚刘铭传为实现两岸的电报通信，于1886年开始铺设通联台湾全岛以及大陆的水路电线，并于1888年建成，其中一条是福州川石岛与台湾沪尾（淡水）之间的水路电线（全场177海里），另外一条为台南安平通往澎湖的水路电线（全长53海里）。
当然，人类的梦想是永无止境的！进入20世纪50年代，随着互联网开始崭露头角，人们对于海底通信的通话质量、以及数据传输速度有了更高的要求。
而就在这时，世界上第一台激光器问世了（1960年），人们开始尝试借助激光
实现在光导纤维中传输数据信息。
随后进入20世纪70、80年代，互联网已经开始在全球的发达国家中兴起，而海底电缆的不足（带宽有线、传输稳定性差等等）也开始逐步凸显，因此，具备传输距离长、容量大等特性的光纤（即海底光缆）被寄予了厚望！
1988年，美英法之间的首个越洋海底光缆（TAT-8）系统建成，该海底光缆全长6700公里，含有3对光纤，每对的传输速率高达280Mb/s，速度远超海底电缆，这也标志着海底光缆时代正式到来。
随后一年，跨越太平洋的海底光缆（全长13200公里）也建设成功，从此，洲际间的海底通信全部由光缆取代了同轴电缆；同年，我国也开始步入海底光缆时代。
贰全球海底光缆及我国海底光缆分布
全球海底光缆概况
随着互联网的高速发展，全球海淀光缆的建设也在不断提速，目前全球已投入使用的海底光缆超过230条，实现了除南极洲之外的六个大洲的联接；此外还有十余条正在建设的海底光缆；而想要清晰、全面地了解全球海底光缆的分布，可参考TeleGeography提供的2015全球海底光缆布局图。
TeleGeography提供的2015全球海底光缆布局图
我国海底光缆概况：4个入口和8条光缆
我国于1989年开始投入到全球海底光缆的投资与建设中来，并于1993年实现了首条国际海底光缆的登陆（中日之间C-J海底光缆系统）；随后在1997年，我国参与建设的全球海底光缆系统（FLAG）建成并投入运营，这也是第一条在我国登陆的洲际海底光缆；而时间来到2000年，随着亚欧海底光缆上海登陆站的开通，我国实现了与亚欧33个国家和地区的联接，也标志着我国海底通信达到了新的高度。
亚太2号海底光缆（蓝色）
东亚海底光缆系统（左）和城市到城市海底光缆（右）
东南亚及日本海底光缆
环球海底光缆
亚欧海底光缆
中美海底光缆中美直达海底光缆
数量虽少安全性高
通过上述介绍不难看出，无论是登陆站数量，还是海底光缆数量，我国（大陆地区）相比欧美发达国家均相对较少，但其带来的好处是显而易见的——加强网络安全防护。
要知道，海底光缆同样会带来网络安全威胁，而我国只有四个登陆站允许入境，这就为安全防护提供了极大地便利，即只需加强这四个“入口”的安全防护能力，即可抵御外来的网络安全威胁。
叁没那么简单：海底光缆的设计与铺设
海底光缆的设计：防腐蚀、防渗透、还要防鲨鱼
相比同轴电缆，光纤的优势相当明显，但其本身却是相当脆弱的，因此这就对保护光纤的海底光缆外围保护结构提出了更高的要求。
具体来说，海底光缆的设计必须保证内部光纤不受外力和环境的影响，其基本要求包括适应海底压力，耐磨损、不易腐蚀等等；同时还要防止内部产生氢气（因此不能用铝）及外部氢气入侵（防气体渗入）；此外，其还要有合适的铠装层防止渔轮拖网、船锚及鲨鱼的伤害。
而当光缆断裂时，还要尽可能的减少海水渗入光缆内的长度；同时能承受敷设与回收时的张力；最后也是最重要的一点，海底光缆的使用寿命一般要求在25年以上。
海底光缆的结构（图片来自网络）
法国电信的光缆敷设船及水下机器人（小图）
海底光缆铺设过程
如上图所示，这就是一次海底光缆的铺设过程，其中在浅海区域，敷设船停留在距离海岸数公里的位置，通过岸上牵引机的牵引，将放置在浮包上的光缆向岸边牵引，然后拆除浮包，使光缆沉至海底；而在深海区域，敷设船主要负责释放出光缆，然后由水下检测器搭配水下遥控车进行水下监视和调整，以避开海底不平整、有岩石的地方。
随后，水下机器人开始进行三步工作：第一步，利用高压冲水在海底产生一条深约2米的沟槽；第二步将光缆放入沟槽之中；第三步，借助旁边的沙土将其覆盖好。
在这里特别需要说明的是，一条洲际海底光缆是难以一次完成铺设的，因为目前最先进的光缆敷设船也就只能搭载2000公里长的光缆（且目前的铺设速度仅能达到200公里/天），因此铺设要分段进行，而每一段的“光缆对接”，都需要在敷设船上完成，并需要极高的技术。
肆海底光缆修复：比铺设更加困难！
海底光缆修复：比铺设更加困难！
其实自诞生之日起，海底通信就面临着各种威胁和挑战，而一旦海缆（包括电缆和光缆）被破坏，通信就将被中断，造成的影响不言而喻。
而说起海缆的中断，其中在上世纪七八十年代，它们极易遭到捕鱼船（拖网）、船锚的破坏，甚至还会被鲨鱼咬断。
还好，随着相关法规（禁止在海缆上方区域停船抛锚）和海缆防护能力的提升，这些破坏海缆的情况开始显著减少。
不过还有一种破坏海缆的情况难以避免，那就是地震。
例如在2006年台湾地区发生的强震，就造成了多条国际海底光缆受损、甚至中断，导致国内互联网用户无法正常访问国外网站；同样的，2011年日本地区发生的强震，也导致国内用户无法登录到美国网站。
所以说，海底光缆的受损不可避免，因此修复海底光缆，就成为了必不可少的工作。
人工完成海底光缆探索及简单修复
光纤对接过程对技术要求极高（图片来自网络）
谷歌“FASTER”跨太平洋高速互联网光缆
海缆将步入融合时代不只是传输与通信
目前来看，全球绝大多数的海底电缆和光缆是相互独立铺设的，但在不远的将来，随着海上风力发电、海上石油平台等海上作业系统的全面发展，一根海缆要同时实现电力传输和远程控制已成为必然趋势，因此海底电缆和光缆也必将走向融合，即打造成为海底光电复合缆。
当然，未来海缆肩负的重任还不只是通信与数据传输，因为在物联网时代，其还可以搭载传感器潜入深海海底，当海底发生地震（将引发海啸）时，通过海缆上众多传感器收集的海底数据信息进行大数据分析，这样既可对海啸压力进行检测，又可提前评估潜在的威胁并发出警告，帮助沿海地区或相关政府防患于未然。
通信需多维度发展才能赢得未来
海底光缆虽然已经成为构建全球“宽带”互联网的支柱，但对于政府及军事机构而言，海底光缆的安全性还不足，例如在美苏冷战时期著名的“常春藤之铃”行动，就是利用海底光缆实现了“监听”，而时至今日，窃听海底光缆甚至已成情报机构的一种“标准作业”。
此外还要关注的是，让一个国家的互联网瘫痪无需发动网络战，仅需水下呼吸器和一把海缆剪刀。
这种事儿看似有些天方夜谭，但其实在2013年的埃及就发生了人为破坏海底光缆的行为（穿潜水服剪断海底光缆），导致埃及的网速瞬间下降了60%。
卫星宽带传输将是未来趋势。
