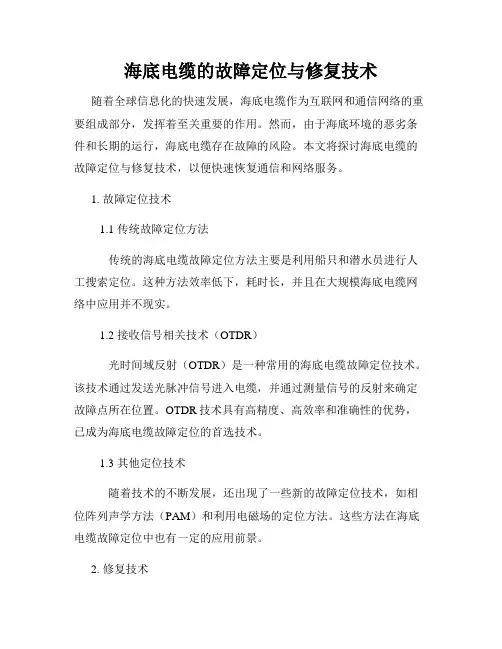

海底电缆的故障定位与修复技术随着全球信息化的快速发展,海底电缆作为互联网和通信网络的重要组成部分,发挥着至关重要的作用。
然而,由于海底环境的恶劣条件和长期的运行,海底电缆存在故障的风险。
本文将探讨海底电缆的故障定位与修复技术,以便快速恢复通信和网络服务。
1. 故障定位技术1.1 传统故障定位方法传统的海底电缆故障定位方法主要是利用船只和潜水员进行人工搜索定位。
这种方法效率低下,耗时长,并且在大规模海底电缆网络中应用并不现实。
1.2 接收信号相关技术(OTDR)光时间域反射(OTDR)是一种常用的海底电缆故障定位技术。
该技术通过发送光脉冲信号进入电缆,并通过测量信号的反射来确定故障点所在位置。
OTDR技术具有高精度、高效率和准确性的优势,已成为海底电缆故障定位的首选技术。
1.3 其他定位技术随着技术的不断发展,还出现了一些新的故障定位技术,如相位阵列声学方法(PAM)和利用电磁场的定位方法。
这些方法在海底电缆故障定位中也有一定的应用前景。
2. 修复技术2.1 海底电缆修理船海底电缆修理船是一种专门用于修复海底电缆故障的船只。
修理船通常配备有潜水工具和维修设备,可以在海底进行修复工作。
修理船可以通过定位技术锁定故障点,并进行现场修复。
2.2 浅水修复技术浅水修复技术是一种将故障电缆拉出水面,进行修复的方法。
这种方法适用于故障点位于较浅的海域,修复工作可以在相对容易的条件下进行。
然而,由于海底电缆的长距离和复杂性,浅水修复技术在实际应用中受到一定限制。
2.3 深水修复技术深水修复技术是一种在深水环境中进行海底电缆故障修复的方法。
这种技术通常需要使用特殊的设备和工具,比如遥控潜水器和机器人。
深水修复技术在处理故障点位于深海海域的情况下具有重要意义。
3. 其他补救措施3.1 电缆预防维护预防维护措施是预防海底电缆故障的一种重要方法。
定期巡检和维修可以及时发现和修复可能导致故障的问题点,降低故障的发生率。
3.2 多路径传输多路径传输技术通过在网络中使用多条海底电缆路径进行数据传输,可以提高网络的可靠性和鲁棒性。
海底电缆技术资料-、海底电缆结构图和主要技术参数(1) SCCF-YJQF41 26/35kV SxTOmm^截面图及结构尺寸(2)海底电缆主要技术参数二、海缆结构和特性参数表131组X12芯海光纜三、高强度细钢丝铠装不锈钢松套管增强型PE护套(1)光缆单元结构图•磷化钢丝(9/<l>L5r,r铠装方向左向)光纤(12芯)(2)光缆结构与特性参数序号项目单位参数及说明1 通信光纤1.1 型号G. 652B单模1.2 波长nm 1310 nm 及1550 nm1.3 光纤模场直径“m9. 3±0.5 pm (ISlOnm)1.4 棋场同心度误差“m WO. 6"m1.5 包层直径"m 125±l%“m1.6 包层不S1度% Wl%1.7 外护套直径“m245±10“m1.8 着邑层直径“m250+10/zm1.9 涂层不圆度% W5%1. 10 涂层与包层同心度误差jtzm +12"m1. 11 涂层剥离力N 3.2N1. 12 衰减常数波长l310nni时最大衰减dB/kni W0・ 35dB/kinl310nm 波长l550nni时最大衰减dB/kni WO. 22dB/kml550iun1. 13 邑散常数波长1285〜1330 nm PS/nm.km W3・5ps/ (nnrkm) 1288 〜1339iun 波长1550 nni PS/nm. kni W18ps/ (nnrkm 1550nfliHUPE外护套厚度2.2rr;磷化钢丝(21/ (H.Orn铠装方向右向)不锈钢松套管(4>3・0小壁厚0.2rr;。

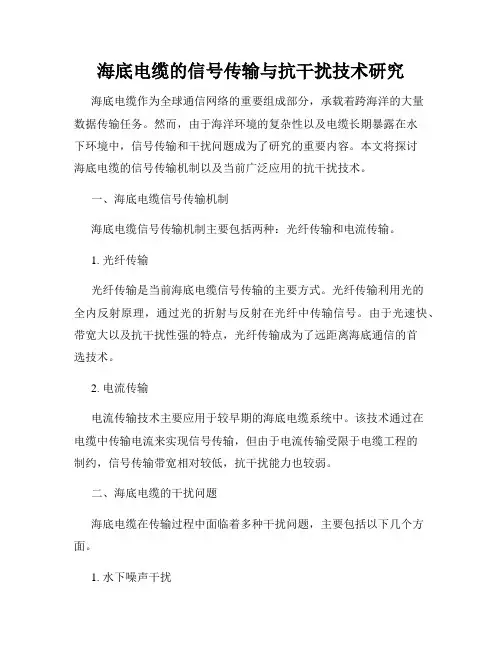

海底电缆的信号传输与抗干扰技术研究海底电缆作为全球通信网络的重要组成部分,承载着跨海洋的大量数据传输任务。
然而,由于海洋环境的复杂性以及电缆长期暴露在水下环境中,信号传输和干扰问题成为了研究的重要内容。
本文将探讨海底电缆的信号传输机制以及当前广泛应用的抗干扰技术。
一、海底电缆信号传输机制海底电缆信号传输机制主要包括两种:光纤传输和电流传输。
1. 光纤传输光纤传输是当前海底电缆信号传输的主要方式。
光纤传输利用光的全内反射原理,通过光的折射与反射在光纤中传输信号。
由于光速快、带宽大以及抗干扰性强的特点,光纤传输成为了远距离海底通信的首选技术。
2. 电流传输电流传输技术主要应用于较早期的海底电缆系统中。
该技术通过在电缆中传输电流来实现信号传输,但由于电流传输受限于电缆工程的制约,信号传输带宽相对较低,抗干扰能力也较弱。
二、海底电缆的干扰问题海底电缆在传输过程中面临着多种干扰问题,主要包括以下几个方面。
1. 水下噪声干扰海洋环境中存在各种水下噪声源,如海浪、海流和生物声等。
这些噪声对海底电缆的信号传输造成干扰,降低传输质量。
2. 电磁辐射干扰电缆附近存在大量电磁设备,如船只、渔船、潜水器等,这些设备会产生电磁辐射,对电缆传输信号造成干扰。
3. 热性干扰由于电缆在传输信号的过程中会产生一定的热量,长期以来,这种热量积累可能会引起电缆突破,影响信号传输。
4. 外部力干扰海底电缆易受到外部力的破坏,如海底地质运动、渔网纠缠、锚抛锚等情况,这些干扰事件会导致电缆的断裂或机械损伤,从而中断信号传输。
三、海底电缆的抗干扰技术针对海底电缆传输中遇到的各种干扰问题,研究人员提出了一系列抗干扰技术,以提高海底电缆传输信号的质量和稳定性。
1. 光纤降噪技术光纤降噪技术通过增加光纤的外部涂层和内部光纤模式设计等手段,减少水下噪声对光信号的干扰。
此外,采用光纤信号放大器、光纤衰减器等器件也可有效提升信号传输质量。
2. 电磁屏蔽技术电磁屏蔽技术主要通过在电缆结构中设置屏蔽层,降低电磁辐射干扰,从而保护信号的完整性。
海底电缆技术资料————————————————————————————————作者:————————————————————————————————日期:海底电缆技术资料一、海底电缆结构图和主要技术参数(1)SCCF-YJQF41 26/35kV 3×70mm2截面图及结构尺寸(2)海底电缆主要技术参数序号材料名称标称厚度mm 标称外径mm1 铜导体+阻水带19/2.24 10.02 导体半导电屏蔽0.8 11.63 XLPE绝缘10.5 32.64 绝缘半导电屏蔽0.8 34.25 半导电阻水带1×0.3×40 34.86 合金铅套 1.7 38.27 防腐层+PE护套 1.3 40.88 PP绳填充条成缆外径87.99 成缆包带2×0.2×70 88.710 PP绳+沥青内衬层 1.0 90.711 钢丝铠装φ5.0×56 100.712 PP绳+沥青外被层+包带 3.2+0.2 107.113 不锈钢管海光缆单元1组×12芯海光缆二、海缆结构和特性参数表序号项目单位参数及说明1 制造工艺概要1.1 生产线交联方式(VCV、CCV、或其它)全封闭干式硫化1.2 内、外半导电层与绝缘层挤出方式三层共挤1.3 有无内应力消除装置有1.4 PE原料纯度(杂质含量及径向最大尺寸)μm 超净(最大杂质粒径100μm)1.5 生产线可制造最高电压等级kV 2201.6 生产线可制造最大绝缘厚度mm 301.7 生产线可制造最大导体截面积mm²12001.8 电缆去气时间及温度天/℃7/701.9 绝缘料加料方式真空上料1.10 曾制造最大导体截面mm²12001.11本次招标要求规格型号在不接头情况下,最长生产长度(并要求提供成缆的电缆盘盘径值)12km无接头托盘规格:8m×3m×2.6m2 技术参数2.1 额定电压(U0/U)kV 26/35 2.2 最高工作电压(Um)kV 40.5 2.3 基准冲击耐压水平(BIL)kV 200 2.4 电缆芯数和导体标称截面积芯数×mm²3×702.5 导体a.材料电工铜b.弹性模量MPa 1.15×105 c.线膨胀系数1/℃17×10-6d.紧压系数>0.92.6 导体线芯阻水材料与工艺半导电阻水带填充紧压2.7 挤出导体屏蔽a.材料进口超光滑半导电屏蔽料b.厚度mm 0.82.8 绝缘a.材料进口超净交联聚乙烯b.标称厚度mm 10.5c.最小厚度mm 10.0i.相对介电系数 2.5j.在90±5℃、26kV下的tgδ≤0.001k.线膨胀系数1/℃140~160×10-62.9 挤出绝缘屏蔽a.材料进口超光滑半导电屏蔽料b.厚度mm 0.82.10 衬垫和纵向阻水构造半导电阻水带缓冲层2.11 金属套屏蔽合金铅套a.材料“E”合金铅套b.标称厚度mm 1.72.12 内护层a.材料改性中密度PE护套料b.标称厚度mm 1.32.13 铠装铠装材料(镀锌钢丝)镀锌低碳钢丝钢丝直径:Ф5.0铠装线弹性模量Mpa 2.25×105铠装线膨胀系数1/℃9~11×10-62.14 外披层a.材料PP绳+沥青b.层数与厚度mm 1层总厚度:3.2 mm2.15 电缆总外径及公差mm 107.1±2.0 2.16 电缆重量kg/km 257542.17 允许最小转弯半径a.敷设中mm 2142b.运行中mm 16072.18 导体最高额定温度a.正常运行时℃90b.短时(每次不超过72h)℃105c.暂态(短路电流持续时间不超过5s)℃2502.19 20℃导体最大直流电阻Ω/km 0.2682.20 90℃导体最大交流电阻Ω/km 0.342 2.21 35℃下绝缘电阻MΩ.km 1.18×1052.22 电缆允许载流量海床滩涂载流量海滩土壤中温度28℃A 269“J”管内载流量“J”管内温度45℃A 2182.23 零序阻抗Z Ω/km 0.896 2.24 海缆牵引拉力kN 4.92.25 电缆设计使用寿命年302.26 局部放电试验pC/kV <5 pC/45 kV三、高强度细钢丝铠装不锈钢松套管增强型PE护套(1)光缆单元结构图光纤(12芯)不锈钢松套管(φ3.0壁厚0.2磷化钢丝(21/φ1.0铠装方向右向外护套(φ12.5厚度2.2磷化钢丝(9/φ1.5铠装方向左向(2)光缆结构与特性参数序号 项 目 单位参数及说明1 通信光纤1.1 型号 G.652B 单模 1.2 波长 nm 1310 nm 及1550 nm 1.3 光纤模场直径 μm 9.3±0.5 µm (1310nm) 1.4 模场同心度误差 μm ≤0.6μm 1.5 包层直径 μm 125±1%μm 1.6 包层不圆度 % ≤1% 1.7 外护套直径 μm 245±10μm 1.8 着色层直径 μm 250±10μm 1.9 涂层不圆度% ≤5% 1.10 涂层与包层同心度误差 μm ±12μm 1.11涂层剥离力 N 3.2N 1.12衰减常数波长1310nm 时最大衰减 dB/km ≤0.35dB/km@1310nm 波长1550nm 时最大衰减 dB/km ≤0.22dB/km@1550nm 1.13色散常数波长 1285~1330 nm PS/nm.km ≤3.5ps/(nm ·km )@1288~1339nm 波长 1550 nmPS/nm.km≤18ps/(nm ·km @1550nm1.14零色散波长Nm 1300~1324nm零色散梯度PS/nm².km≤0.093 ps/(nm2·km)1.15 偏振模色散系数(PMD)PS/km≤0.2ps/km1.16 弯曲附加损耗波长1310nm时dB ≤0.5dB 波长1550nm时dB ≤0.5dB1.17 温度衰减系数(-60℃~+85℃)dB/km ≤0.1dB2 其他需要说明的问题。

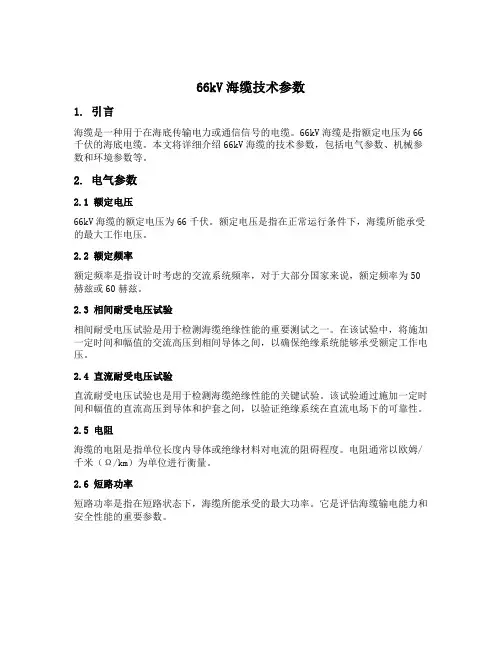

66kV海缆技术参数1. 引言海缆是一种用于在海底传输电力或通信信号的电缆。
66kV海缆是指额定电压为66千伏的海底电缆。
本文将详细介绍66kV海缆的技术参数,包括电气参数、机械参数和环境参数等。
2. 电气参数2.1 额定电压66kV海缆的额定电压为66千伏。
额定电压是指在正常运行条件下,海缆所能承受的最大工作电压。
2.2 额定频率额定频率是指设计时考虑的交流系统频率,对于大部分国家来说,额定频率为50赫兹或60赫兹。
2.3 相间耐受电压试验相间耐受电压试验是用于检测海缆绝缘性能的重要测试之一。
在该试验中,将施加一定时间和幅值的交流高压到相间导体之间,以确保绝缘系统能够承受额定工作电压。
2.4 直流耐受电压试验直流耐受电压试验也是用于检测海缆绝缘性能的关键试验。
该试验通过施加一定时间和幅值的直流高压到导体和护套之间,以验证绝缘系统在直流电场下的可靠性。
2.5 电阻海缆的电阻是指单位长度内导体或绝缘材料对电流的阻碍程度。
电阻通常以欧姆/千米(Ω/km)为单位进行衡量。
2.6 短路功率短路功率是指在短路状态下,海缆所能承受的最大功率。
它是评估海缆输电能力和安全性能的重要参数。
3. 机械参数3.1 外径海缆的外径是指海缆外部最大直径。
外径通常由导体、绝缘层、护套和其他附件组成。
3.2 重量重量是指单位长度内海缆所具有的质量。
重量对于安装和运输过程中的工程操作非常关键。
3.3 弯曲半径弯曲半径是指允许在不损坏海缆的情况下,将其弯曲所需的最小半径。
弯曲半径直接影响到海底敷设和维护过程中的操作性。
3.4 拉力拉力是指在安装和运输过程中施加到海缆上的张力。
拉力对于海缆的机械性能和耐久性至关重要。
3.5 压力压力是指海缆在水下环境中所受到的外部压力。
深海环境下的压力会对海缆的设计和材料选择产生重要影响。
4. 环境参数4.1 水温水温是指海水的温度,它对于海缆绝缘材料和导体的性能具有重要影响。
4.2 水深水深是指海底到水面的垂直距离。
海底电缆的电力传输与配电技术研究海底电缆是一种用于传输电力和通信信号的重要装置,它们连接着世界上各个国家和地区。
随着电力需求的增长和全球化的加速,对海底电缆的研究和发展变得愈发重要。
本文将探讨海底电缆的电力传输和配电技术的相关研究。
在海底电缆的电力传输方面,最重要的任务是保证传输效率和稳定性。
海底电缆通常采用直流输电技术,因为直流信号在长距离传输过程中的能量损耗较小。
为了提高传输效率,海底电缆常常使用高压直流(HVDC)技术,可以使电力传输距离更远。
此外,为了减少电能损耗,还需要研究并选择合适的电缆材料和电缆构造,保证电缆的绝缘性能和耐久性。
研究者们还在探索新的技术,如超导电缆和光纤电缆等,以进一步提高电力传输的效率和容量。
配电技术是将电力从发电站传送到终端用户的过程。
在海底电缆的配电方面,需要解决电力传输中的电压降、电流稳定性和负载均衡问题。
为了保证供电稳定性,海底电缆通常配备有电力补偿装置和稳压装置,以调整电压和电流的波动。
此外,研究人员还致力于提高电力传输的安全性和可靠性,通过在电力传输的各个环节中采取适当的保护措施,如故障监测和自动切换装置。
海底电缆的电力传输和配电技术研究也面临着一些挑战。
首先,海底电缆的维护和修复是一个复杂而昂贵的过程。
由于海底环境的复杂性和多变性,电缆容易受到自然灾害、垃圾和渔船等因素的破坏。
因此,研究人员需不断努力改进修复技术和提高电缆的抗破坏能力。
其次,随着可再生能源的快速发展,海底电缆也需要适应由清洁能源产生的电力输送方式。
这就需要研究人员探索新的电力传输技术,并寻求可再生能源与现有电网之间的协调。
在未来的研究中,海底电缆的电力传输和配电技术还有许多发展潜力。
一方面,研究人员可以继续改进现有的技术,以提高传输效率和稳定性。
另一方面,他们还可以探索新的技术,如无线能量传输和太赫兹通信,以应对电力传输和通信需求的不断增长。
此外,海底电缆的环境监测和故障预测也是重要的研究方向,可以帮助提前发现和解决潜在问题。

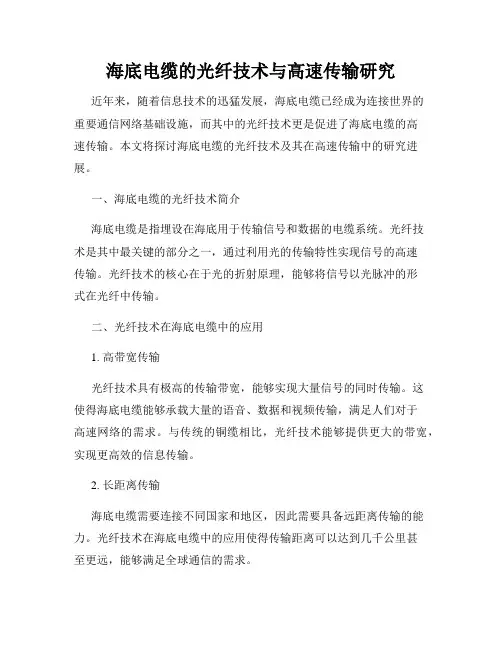

海底电缆的光纤技术与高速传输研究近年来,随着信息技术的迅猛发展,海底电缆已经成为连接世界的重要通信网络基础设施,而其中的光纤技术更是促进了海底电缆的高速传输。
本文将探讨海底电缆的光纤技术及其在高速传输中的研究进展。
一、海底电缆的光纤技术简介海底电缆是指埋设在海底用于传输信号和数据的电缆系统。
光纤技术是其中最关键的部分之一,通过利用光的传输特性实现信号的高速传输。
光纤技术的核心在于光的折射原理,能够将信号以光脉冲的形式在光纤中传输。
二、光纤技术在海底电缆中的应用1. 高带宽传输光纤技术具有极高的传输带宽,能够实现大量信号的同时传输。
这使得海底电缆能够承载大量的语音、数据和视频传输,满足人们对于高速网络的需求。
与传统的铜缆相比,光纤技术能够提供更大的带宽,实现更高效的信息传输。
2. 长距离传输海底电缆需要连接不同国家和地区,因此需要具备远距离传输的能力。
光纤技术在海底电缆中的应用使得传输距离可以达到几千公里甚至更远,能够满足全球通信的需求。
3. 抗干扰能力强海底电缆经常面临海洋环境的各种干扰,如海水压力、盐蚀、温度变化等。
光纤技术对这些干扰具备较高的抵抗能力,能够保持传输信号的稳定性,提高通信质量。
三、海底电缆光纤技术的高速传输研究为了进一步提高海底电缆的传输速率和容量,研究者们一直在不断进行光纤技术的创新和改进。
1. 多重复用光纤多重复用光纤技术能够将多个光通道复用在同一根光纤中,实现更高的传输速率和容量。
通过调制和解调技术,可以使得不同信号通过光纤进行高速传输。
2. 光放大器技术为了弥补光纤传输中的损耗,研究者们发展了光放大器技术,可以在海底电缆中增加光放大器来提升信号强度,实现远距离传输。
3. 高密度波分复用技术高密度波分复用技术是指利用波分复用器将多个波长的光信号合并在一起传输,从而提高传输效率。
这项技术在海底电缆中得到了广泛应用,使得光纤的传输容量大大提高。
四、海底电缆光纤技术的挑战与展望尽管海底电缆的光纤技术取得了巨大的进展,但仍面临一些挑战。
海底电缆技术手册1. 引言海底电缆是现代信息通信领域中不可或缺的重要组成部分。
本手册旨在详细介绍海底电缆的技术原理、设计和安装过程,以及维护和故障处理的方法,帮助读者全面了解和应用海底电缆技术。
2. 海底电缆的基本原理海底电缆是一种用于传输声音、数据和图像等信息的电力电缆,通常由铜或光纤等导体、绝缘层、护套和屏蔽层等组成。
本节将详细介绍海底电缆的结构组成和信号传输原理。
3. 海底电缆的设计与制造海底电缆的设计与制造需要综合考虑水深、海洋环境、传输容量和可靠性等因素。
本节将介绍海底电缆设计的基本原则、制造工艺和质量控制标准,以及常见的海底电缆类型和规格。
4. 海底电缆的安装与敷设海底电缆的安装与敷设是一个复杂而高风险的过程,需要充分考虑海底地形、海况和海洋生态环境等因素。
本节将介绍海底电缆安装的前期准备工作、敷设方法和设备,以及安装过程中的注意事项。
5. 海底电缆的维护与保养为确保海底电缆的正常运行和延长使用寿命,定期维护与保养工作十分重要。
本节将介绍海底电缆维护的常见方法和技术,包括巡检、清洗、修复和预防措施等。
6. 海底电缆故障处理海底电缆故障是不可避免的,及时准确地处理故障对于恢复通信和保障系统运行至关重要。
本节将介绍海底电缆故障的分类、定位和修复方法,以及常见故障案例的分析与解决方案。
7. 海底电缆的未来发展趋势随着信息技术的不断发展,海底电缆技术也在不断创新与进步。
本节将展望海底电缆技术的未来发展趋势,包括更高的传输速度、更大的容量和更可靠的系统设计等方面。
结论海底电缆技术作为现代信息通信的重要组成部分,在国际间的通信和数据传输中起着至关重要的作用。
本手册通过对海底电缆技术的介绍和解析,可以帮助读者更好地了解和应用海底电缆技术,为海洋通信和数据传输领域的发展做出贡献。
附录: 海底电缆术语解释1. 海底电缆:用于在海底传输声音、数据和图像等信息的电力电缆。
2. 导体:传输电流的部分,通常使用铜或光纤等材料。

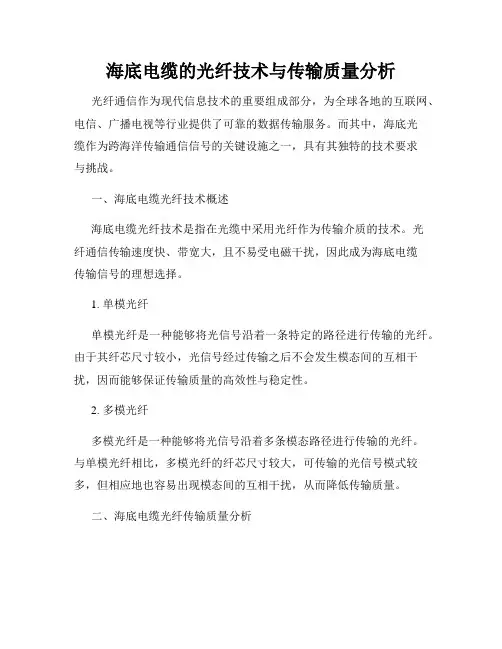

海底电缆的光纤技术与传输质量分析光纤通信作为现代信息技术的重要组成部分,为全球各地的互联网、电信、广播电视等行业提供了可靠的数据传输服务。
而其中,海底光缆作为跨海洋传输通信信号的关键设施之一,具有其独特的技术要求与挑战。
一、海底电缆光纤技术概述海底电缆光纤技术是指在光缆中采用光纤作为传输介质的技术。
光纤通信传输速度快、带宽大,且不易受电磁干扰,因此成为海底电缆传输信号的理想选择。
1. 单模光纤单模光纤是一种能够将光信号沿着一条特定的路径进行传输的光纤。
由于其纤芯尺寸较小,光信号经过传输之后不会发生模态间的互相干扰,因而能够保证传输质量的高效性与稳定性。
2. 多模光纤多模光纤是一种能够将光信号沿着多条模态路径进行传输的光纤。
与单模光纤相比,多模光纤的纤芯尺寸较大,可传输的光信号模式较多,但相应地也容易出现模态间的互相干扰,从而降低传输质量。
二、海底电缆光纤传输质量分析海底电缆光纤传输质量分析是制定和评估海底电缆通信质量的过程,通过对光纤的损耗、衰减、色散等因素进行分析,从而确定光纤传输质量的可行性与稳定性。
1. 光纤损耗光纤损耗是指光信号在传输过程中由于各种因素导致光功率的衰减。
光纤损耗主要分为固有损耗和外部损耗两种。
固有损耗是指光纤本身材料的损耗,而外部损耗则包括弯曲损耗、连接损耗等。
2. 光纤衰减光纤衰减是指光信号在传输中由于各种因素导致光功率的减少。
光纤衰减包括吸收衰减、散射衰减和弯曲衰减等。
其中,吸收衰减是由于光信号在光纤材料中被吸收而引起的衰减,散射衰减是由于光信号在光纤材料中发生散射而引起的衰减,而弯曲衰减则是由于光纤过度弯曲引起的衰减。
3. 光纤色散光纤色散是指光信号在光纤中由于不同波长的光信号传输速度的差异而引起的扩散现象。
光纤色散主要分为色散衰减和色散延迟两种。
色散衰减是指不同波长的光信号经过一段光纤传输后的光功率衰减,而色散延迟则是指不同波长的光信号经过一段光纤传输后的延迟时间差异。
海底电缆技术资料
一、海底电缆结构图和主要技术参数
(1)SCCF-YJQF41 26/35kV 3×70mm2截面图及结构尺寸
(2)海底电缆主要技术参数
序号材料名称标称厚度mm 标称外径mm
1 铜导体+阻水带19/2.24 10.0
2 导体半导电屏蔽0.8 11.6
3 XLPE绝缘10.5 32.6
4 绝缘半导电屏蔽0.8 34.2
5 半导电阻水带1×0.3×40 34.8
6 合金铅套 1.
7 38.2
7 防腐层+PE护套 1.3 40.8
8 PP绳填充条成缆外径87.9
9 成缆包带2×0.2×70 88.7
10 PP绳+沥青内衬层 1.0 90.7
11 钢丝铠装φ5.0×56 100.7
12 PP绳+沥青外被层+包带 3.2+0.2 107.1
13 不锈钢管海光缆单元1组×12芯海光缆
二、海缆结构和特性参数表
三、高强度细钢丝铠装不锈钢松套管增强型PE护套
(1)光缆单元结构图
外护套(φ12.5厚度2.2
磷化钢丝(21/φ1.0铠装方向右向
磷化钢丝(9/φ1.5铠装方向左向
不锈钢松套管(φ3.0壁厚0.2 (2)光缆结构与特性参数。
海底电缆的深海布线技术与挑战在现代社会中,海底电缆已成为全球通信和互联网的重要基础设施。
它们可携带海量的数据流量,在世界各地实现实时的通信和互连。
然而,布线海底电缆却面临着许多技术挑战。
本文将探讨海底电缆的深海布线技术以及相关的挑战。
一、深海布线技术1. 海底电缆的构成海底电缆通常由纤维光缆和保护层组成。
纤维光缆利用光的传输特性,能够以极快的速度传递数据。
保护层则起到抵抗海洋环境侵蚀和机械伤害的作用。
2. 深海布线过程深海布线是指将海底电缆从陆地延伸到深海区域的过程。
它通常包括以下几个步骤:(1)确定布线路线:根据通信需求和地质情况,确定最佳的布线路线,以确保信号传输的质量和稳定性。
(2)预布线:在实际布线之前,会先进行预布线工作。
这包括对海底地形进行测量和勘探,以及确认布线细节。
(3)电缆敷设:在确认细节之后,海底电缆将被敷设在海底,连接起陆地与深海。
(4)连接和测试:在布线完成后,海底电缆将与陆地设备进行连接,并进行测试以确保传输的质量和稳定性。
二、深海布线面临的挑战1. 海洋环境的影响海洋环境是深海布线面临的主要挑战之一。
海水中的盐分、温度、湿度等因素可能导致电缆的腐蚀和损伤。
此外,海底地形的复杂性也增加了布线的复杂性和难度。
2. 布线过程的困难将电缆布线到深海区域是一项复杂的工程,需要高度专业化的技术和设备。
同时,深海区域的压力和温度变化也对布线过程造成一定的挑战。
3. 维护和修复的困难海底电缆需要定期检修和维护,以保持其良好的工作状态。
然而,深海区域的复杂环境和高成本使得电缆维护和修复工作变得困难和昂贵。
三、未来发展趋势虽然深海布线技术面临许多挑战,但随着科技的进步和技术的发展,我们可以期待以下趋势:1. 新材料的研发:研发更耐蚀、更强韧的材料,将有助于提高海底电缆的耐久性和可靠性。
2. 机器人技术的应用:利用机器人技术进行深海布线和维修,可以减少人力投入和人员风险,并提高工作效率。
3. 海底观测技术的改进:改进海底观测技术,可以更准确地了解海底地形和环境,为布线工作提供更精确的数据支持。
海底电缆线路设计技术规程
海底电缆线路设计技术规程是指在海底环境条件下设计和建设海底电缆线路所需遵循的一系列技术规范和要求。
它旨在确保海底电缆线路的可靠性、安全性和性能。
海底电缆线路设计技术规程包括以下方面:
1. 海底电缆选址与勘测:确定合适的海底电缆线路选址,进行海底地形勘测和生态环境评估,评估潮汐、风浪、海流等海洋环境因素。
2. 海底电缆线路布设:确定线路布设方案,考虑海底地质条件、海流、水深等因素,确保电缆线路的稳定和安全。
3. 海底电缆设计:确定电缆类型、规格和材料,包括电缆芯数、导体截面、绝缘材料等,满足传输要求和海底环境的要求。
4. 海底电缆保护:设计电缆保护装置,如防护管、防护层、加固结构等,以保护电缆免受外部物理和化学损害。
5. 海底电缆敷设:确定敷设方法和工艺,包括浮式敷设、水下敷设等,确保电缆在敷设过程中的稳定性和完整性。
6. 海底电缆连接:设计连接头和接头,确保连接的可靠性和耐久性。
7. 海洋工程设备和操作:确定合适的海洋工程设备和操作方法,
包括起吊设备、敷设船舶、吊缆机等,确保海底电缆的安全和高效敷设。
8. 海底电缆试验与检测:设计合适的试验和检测方法,包括直流电阻测试、绝缘测试、漏电测试等,以保证电缆的质量和性能。
9. 海底电缆维护与管理:制定维护和管理规程,包括巡检、清淤、修复等,以确保海底电缆线路的长期可持续运行。
海底电缆线路设计技术规程旨在提高海底电缆线路的设计和建设水平,确保海底电缆线路在恶劣海洋环境下的可靠运行,并满足传输需求。
水下通信线缆技术资料水下通信线缆是一种用于在水下传输信息的关键设备。
它被广泛应用于海底电缆、海底测量仪器、海底油气勘探、海洋科学研究等领域。
本文档将介绍水下通信线缆的技术资料。
1. 结构和材料水下通信线缆通常由以下部分构成:- 外护套:用于保护线缆免受外界环境的损害,通常采用耐腐蚀、耐压、耐磨损的材料,如聚乙烯。
- 绝缘层:使信号得以在线缆内部传输,通常采用聚烯烃等绝缘材料。
- 导体:负责电流或信号的传输,通常由铜或铝制成。
- 屏蔽层:用于减少电磁干扰,通常采用铝箔包裹或编织导电材料。
- 中心支撑体:用于提供结构支撑和保持线缆形状。
2. 技术指标水下通信线缆的性能指标包括以下几个方面:- 传输速度:指线缆能够传输信号或数据的速率。
- 传输距离:线缆能够传输信号或数据的最大距离。
- 带宽:指线缆能够传输的频率范围,通常以赫兹为单位。
- 阻抗:线缆的电阻特性,它对信号传输的影响。
- 耐压:线缆能够承受的最大电压。
- 耐磨损性:线缆表面材料的抗磨损能力。
3. 应用领域水下通信线缆广泛应用于以下领域:- 电力传输:海底电缆用于将电力从陆地传输到远离岸边的地区。
- 海洋科学研究:用于传输海洋环境数据、生物信息等。
- 海底油气勘探:传输海底油气勘探设备的数据与控制信号。
- 海洋监测:用于监测海洋环境参数、海洋生物活动等。
- 水下故障修复:用于水下设备的维修与保养。
4. 线缆故障与维护线缆在使用过程中可能会遭受各种故障,如断线、短路等。
定期的维护与检查对线缆的正常运行至关重要。
维护工作包括:- 清洁:定期清洁线缆外护套,以防止杂物积聚。
- 检查:检查线缆外观是否有损坏、破损等,及时处理。
- 绝缘检测:使用专业设备对线缆绝缘层进行定期的绝缘测试。
- 保护措施:采取适当的保护措施,如防护套、固定装置等。
以上是关于水下通信线缆技术资料的简要介绍,希望对您有所帮助。
请注意,以上所提供的信息仅供参考,具体设计和选择线缆应根据具体应用需求进行。
海底电缆技术资料————————————————————————————————作者:————————————————————————————————日期:海底电缆技术资料一、海底电缆结构图和主要技术参数(1)SCCF-YJQF41 26/35kV 3×70mm2截面图及结构尺寸(2)海底电缆主要技术参数序号材料名称标称厚度mm 标称外径mm1 铜导体+阻水带19/2.24 10.02 导体半导电屏蔽0.8 11.63 XLPE绝缘10.5 32.64 绝缘半导电屏蔽0.8 34.25 半导电阻水带1×0.3×40 34.86 合金铅套 1.7 38.27 防腐层+PE护套 1.3 40.88 PP绳填充条成缆外径87.99 成缆包带2×0.2×70 88.710 PP绳+沥青内衬层 1.0 90.711 钢丝铠装φ5.0×56 100.712 PP绳+沥青外被层+包带 3.2+0.2 107.113 不锈钢管海光缆单元1组×12芯海光缆二、海缆结构和特性参数表序号项目单位参数及说明1 制造工艺概要1.1 生产线交联方式(VCV、CCV、或其它)全封闭干式硫化1.2 内、外半导电层与绝缘层挤出方式三层共挤1.3 有无内应力消除装置有1.4 PE原料纯度(杂质含量及径向最大尺寸)μm超净(最大杂质粒径100μm)1.5 生产线可制造最高电压等级kV 2201.6 生产线可制造最大绝缘厚度mm 301.7 生产线可制造最大导体截面积mm²12001.8 电缆去气时间及温度天/℃7/701.9 绝缘料加料方式真空上料1.10 曾制造最大导体截面mm²12001.11本次招标要求规格型号在不接头情况下,最长生产长度(并要求提供成缆的电缆盘盘径值)12km无接头托盘规格:8m×3m×2.6m2 技术参数2.1 额定电压(U0/U)kV 26/35 2.2 最高工作电压(Um)kV 40.5 2.3 基准冲击耐压水平(BIL)kV 200 2.4 电缆芯数和导体标称截面积芯数×mm²3×702.5 导体a.材料电工铜b.弹性模量MPa 1.15×105 c.线膨胀系数1/℃17×10-6d.紧压系数>0.92.6 导体线芯阻水材料与工艺半导电阻水带填充紧压2.7 挤出导体屏蔽a.材料进口超光滑半导电屏蔽料b.厚度mm 0.82.8 绝缘a.材料进口超净交联聚乙烯b.标称厚度mm 10.5c.最小厚度mm 10.0i.相对介电系数 2.5j.在90±5℃、26kV下的tgδ≤0.001k.线膨胀系数1/℃140~160×10-62.9 挤出绝缘屏蔽a.材料进口超光滑半导电屏蔽料b.厚度mm 0.82.10 衬垫和纵向阻水构造半导电阻水带缓冲层2.11 金属套屏蔽合金铅套a.材料“E”合金铅套b.标称厚度mm 1.72.12 内护层a.材料改性中密度PE护套料b.标称厚度mm 1.32.13 铠装铠装材料(镀锌钢丝)镀锌低碳钢丝钢丝直径:Ф5.0铠装线弹性模量Mpa 2.25×105铠装线膨胀系数1/℃9~11×10-62.14 外披层a.材料PP绳+沥青b.层数与厚度mm 1层总厚度:3.2 mm2.15 电缆总外径及公差mm 107.1±2.0 2.16 电缆重量kg/km 257542.17 允许最小转弯半径a.敷设中mm 2142b.运行中mm 16072.18 导体最高额定温度a.正常运行时℃90b.短时(每次不超过72h)℃105c.暂态(短路电流持续时间不超过5s)℃2502.19 20℃导体最大直流电阻Ω/km0.2682.20 90℃导体最大交流电阻Ω/km0.342 2.21 35℃下绝缘电阻MΩ.km 1.18×1052.22 电缆允许载流量海床滩涂载流量海滩土壤中温度28℃A 269“J”管内载流量“J”管内温度45℃A 2182.23 零序阻抗Z Ω/km0.896 2.24 海缆牵引拉力kN 4.92.25 电缆设计使用寿命年302.26 局部放电试验pC/kV <5 pC/45 kV三、高强度细钢丝铠装不锈钢松套管增强型PE护套(1)光缆单元结构图光纤(12芯)不锈钢松套管(φ3.0壁厚0.2磷化钢丝(21/φ1.0铠装方向右向外护套(φ12.5厚度2.2磷化钢丝(9/φ1.5铠装方向左向(2)光缆结构与特性参数序号 项 目 单位参数及说明1 通信光纤1.1 型号 G.652B 单模 1.2 波长 nm 1310 nm 及1550 nm 1.3 光纤模场直径 μm 9.3±0.5 µm (1310nm) 1.4 模场同心度误差 μm ≤0.6μm 1.5 包层直径 μm 125±1%μm 1.6 包层不圆度 % ≤1% 1.7 外护套直径 μm 245±10μm 1.8 着色层直径 μm 250±10μm 1.9 涂层不圆度% ≤5% 1.10 涂层与包层同心度误差 μm ±12μm 1.11涂层剥离力 N 3.2N 1.12衰减常数波长1310nm 时最大衰减 dB/km ≤0.35dB/km@1310nm 波长1550nm 时最大衰减 dB/km ≤0.22dB/km@1550nm 1.13色散常数波长 1285~1330 nm PS/nm.km ≤3.5ps/(nm ·km )@1288~1339nm 波长 1550 nmPS/nm.km≤18ps/(nm ·km @1550nm1.14零色散波长Nm 1300~1324nm零色散梯度PS/nm².km≤0.093 ps/(nm2·km)1.15 偏振模色散系数(PMD)PS/km≤0.2ps/km1.16 弯曲附加损耗波长1310nm时dB ≤0.5dB 波长1550nm时dB ≤0.5dB1.17 温度衰减系数(-60℃~+85℃)dB/km ≤0.1dB2 其他需要说明的问题。
海底电缆设计与敷设技术研究引言海底电缆作为现代通信和能源传输的重要载体,承载着全球信息和能源的传输。
随着全球信息化和能源需求的不断增长,海底电缆设计与敷设技术研究变得尤为重要。
本文将深入探讨海底电缆设计与敷设技术,旨在提供有关该领域的深入了解和研究。
一、海底电缆设计1.1 海底电缆的基本结构海底电缆通常由导体、绝缘层、绝缘层外护套和防护层组成。
导体是承载信号或能源传输的核心部分,绝缘层用于隔离导体与外部环境,护套用于保护绝缘层不受外界物理或化学损害,防护层则用于增加整个电缆的强度和耐压性能。
1.2 海底环境对设计的影响在海洋环境中,海水中存在着各种盐分、微生物、水流等因素对海底电缆造成损害。
因此,在设计海底电缆时,需要考虑海水腐蚀、水流冲击、海底地形等因素,以确保电缆的可靠性和稳定性。
1.3 海底电缆的敷设深度海底电缆的敷设深度是设计中的重要考虑因素。
敷设深度不仅决定了电缆的稳定性和可靠性,还影响着敷设成本和维护难度。
因此,在设计中需要综合考虑地形、水流等因素,选择合适的敷设深度。
二、海底电缆敷设技术2.1浅水区域敷设技术浅水区域是指水深在200米以内的区域。
在这个范围内,海底电缆的敷设面临着地形复杂、海流强烈等诸多挑战。
为了解决这些问题,科研人员提出了多种浅水区域敷设技术,其中包括:1.浮式吊船法:通过浮式吊船将海底电缆敷设至预定点。
该方法适用于水深较浅、海流较小的区域。
2.潜航器法:利用潜航器在海底进行电缆敷设。
这种方法适用于水深较深、海流较大的区域。
3.拖缆法:利用拖缆将海底电缆从敷设船拖至预定点。
这种方法适用于较长距离的浅水区域敷设。
2.2深水区域敷设技术深水区域是指水深在200米以上的区域。
在这个范围内,海底电缆的敷设和维护受到压力、温度等因素的影响,难度更大。
为此,科研人员提出了以下深水区域敷设技术:1. 水下机器人法:利用水下机器人进行海底电缆的敷设和维护。
这种方法可以在高压、低温等恶劣环境下进行高效作业。
海底电缆技术资料
「、海底电缆结构图和主要技术参数
(1) SCCF-YJQF41 26/35kV 3 x 70mrm截面图及结构尺寸
(2)海底电缆主要技术参数
、海缆结构和特性参数表
三、高强度细钢丝铠装不锈钢松套管增强型PE护套(1)光缆单元结构图
I I -外护套($ 12.5 | 厚度2.2 |
磷化钢丝(21/ $ 1.0 |铠装方向右向
'|
磷化钢丝(9/ $ 1.5 铠装方向左向光纤(12芯)
不锈钢松套管($ 3.0 |壁厚0.2 |
(2)光缆结构与特性参数
序号项目单位参数及说明通信光纤
1
型号单模
波长nm1310 nm 及1550 nm
光纤模场直径±□ m (1310 nm)
模场同心度误差w a m
包层直径125± % m
包层不圆度% w 1%
外护套直径245 ±10 a m
着色层直径250 ±10 a m
涂层不圆度% w 5%
涂层与包层同心度误差±12 am
涂层剥离力N
衰减常数
波长1310 nm时最大衰减dB/km w km@1310nm
波长1550nm时最大衰减dB/km w km@1550nm
色散常数
波长1285 〜1330 nm PS/w( nm・ km) @128〜1339nm 波长1550 nm PS/w 18ps/ (nm・ km @1550nm
零色散波长Nm1300 〜1324nm
w ps/ (nm • km)
零色散梯度PS/nnr2 .km2
偏振模色散系数(PMD PS/1 km w v'km
弯曲附加损耗。
海底电力线缆技术资料
简介
海底电力线缆是一种专门用于在海底传输电力的技术。
它由导体、绝缘层、护套和附属设备组成,能够安全和可靠地传输能源。
结构
海底电力线缆的结构主要包括以下几个部分:
- 导体:用于传输电能的铜或铝线。
- 绝缘层:将导体与水隔离,防止电能泄漏。
- 护套:保护电缆免受外界环境的影响,如水压、海水腐蚀等。
- 附属设备:包括连接器、终端盒等,用于连接和保护电缆。
环境适应性
海底电力线缆需要适应复杂恶劣的海底环境,具有以下特点:
- 耐深水压:能够承受大气压力,以及海底深度带来的水压。
- 抗水腐蚀:采用特殊材料和涂层,能够抵御海水的腐蚀。
- 高绝缘性:绝缘层能够有效隔离导体与水的接触,防止电能
泄漏。
- 稳定性:能够在海底环境中保持稳定的工作状态,不受外界干扰影响。
应用领域
海底电力线缆在以下领域有广泛应用:
- 海上风电:将海上风力发电场的电能输送至陆地。
- 海底油田:将电能输送至海底油田,用于供电和控制设备。
- 海底通信:海底电力线缆也可以用于传输通信信号。
- 科研项目:海底电力线缆在海洋科研领域中也有应用,用于传输仪器设备的电能。
总结
海底电力线缆技术是一种在海底传输电力的重要技术,具有适应复杂海底环境的特点。
它在海上风电、海底油田、海底通信以及科研项目等领域有广泛应用。
通过不断的研究和创新,海底电力线缆技术将会得到进一步的发展和应用。
以上是关于海底电力线缆技术的简要资料。
如需了解更多详细内容,请进行进一步的研究和咨询。
海底电缆技术资料-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

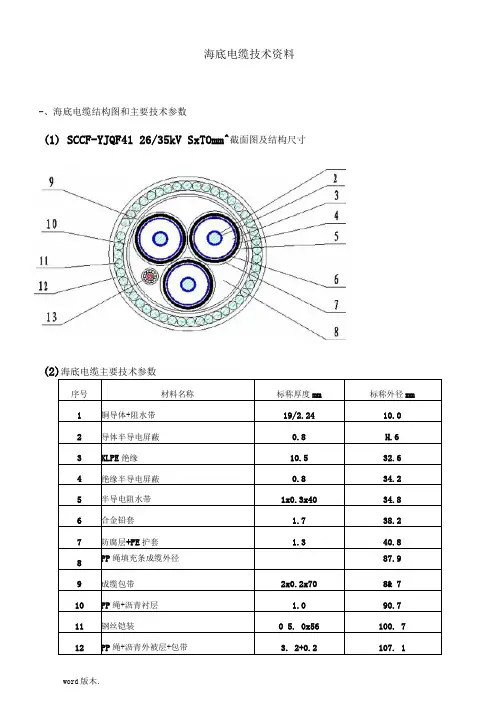

海底电缆技术资料
一、海底电缆结构图和主要技术参数
(1)SCCF-YJQF41 26/35kV 3×70mm2截面图及结构尺寸
(2)海底电缆主要技术参数
序号材料名称标称厚度mm 标称外径mm
1 铜导体+阻水带19/2.24 10.0
2 导体半导电屏蔽0.8 11.6
3 XLPE绝缘10.5 32.6
4 绝缘半导电屏蔽0.8 34.2
5 半导电阻水带1×0.3×40 34.8
6 合金铅套 1.
7 38.2
7 防腐层+PE护套 1.3 40.8
8 PP绳填充条成缆外径87.9
9 成缆包带2×0.2×70 88.7
10 PP绳+沥青内衬层 1.0 90.7
11 钢丝铠装φ5.0×56 100.7
12 PP绳+沥青外被层+包带 3.2+0.2 107.1
13 不锈钢管海光缆单元1组×12芯海光缆
二、海缆结构和特性参数表
三、高强度细钢丝铠装不锈钢松套管增强型PE护套
(1)光缆单元结构图
不锈钢松套管(φ3.0
壁厚0.2
磷化钢丝(21/φ1.0铠装方向右向外护套(φ12.5
厚度2.2磷化钢丝(9/φ1.5铠装方向左向
(2)光缆结构与特性参数。
