实测地层剖面数据整理与绘制

野外地质考察随手(路线)剖面的绘制方法与体会在野外地质考察中，绘制剖面图是一项重要的工作，它可以帮助我们更好地理解地质构造和地质历史。

本文将介绍野外地质考察中绘制剖面图的方法以及我的体会。

一、准备工作在进行野外地质考察之前，需要做一些准备工作，以确保能够准确地绘制剖面图。

1.确定考察路线：根据实际需要确定考察的路线。

考察路线应涵盖区域内的不同地质单元，以便能够全面了解地质构造和地质历史。

2.收集地质信息：在开始考察之前，收集相关地质资料是非常重要的。

可以通过查阅文献、专家咨询或者互联网等方式获取相关信息。

这些信息可以包括地质图、地质剖面图、以及其他研究报告等。

3.准备绘制工具：绘制剖面图需要一些基本的工具，例如铅笔、直尺、量角器等。

另外，为了确保精确度，可以考虑使用专业的地质剖面绘制软件，如AutoCAD等。

二、绘制方法在野外考察过程中，可以随时进行绘制剖面图的观测工作。

以下是绘制剖面图的一般方法：1.选择剖面线：在开始绘制之前，需要选择一个适当的剖面线。

剖面线应该能够最好地展示地质构造和地层分布，例如横跨不同地质单元或者贯穿重要地质构造的剖面线。

2.测量地质要素：在选择好剖面线后，需要进行地质要素的测量。

地质要素可以包括地层厚度、岩性变化、断裂面倾角等。

这些要素的测量可以通过直接观察、使用量角器和测距仪等工具进行。

3.记录观测数据：在测量过程中，及时记录测量数据是非常重要的。

可以使用数据表格或者直接在地图上标注测量结果。

数据的准确记录可以确保后续绘制剖面图时的准确性。

4.绘制剖面图：在野外考察结束后，可以开始绘制剖面图。

根据测量数据，可以使用绘图工具进行绘制。

将测量结果逐点连接起来，并标注地层名称和序号，以及其他重要的地质要素。

同时，在绘制过程中可以参考已有的地质剖面图，以确保绘制的准确性和完整性。

5.校正和补充：在绘制剖面图的过程中，可能会出现一些错误或者遗漏。

因此，在完成初稿后，应进行校正和补充工作。

手画实测地层剖面1.根据原始资料，在CAD或excel中确定导线总方位。

2.如总方位值在0——180度，从左至右画;在180——360度，从右至左画。

3.根据编录文字，得剖面起点终点平距、高差，在图纸上布局。

4.根据编录文字，将平面导线图画出，依平距（导线长度*cos坡度），此时每在平面导线图上画下一点，就要在地形图相应位臵上标上一点，还要结合此点与上一点的高差，可从记录中得知。

5.导线图画完后要整理记录数据，包括计算分层位臵（断层，破碎带）在导线上的平距，和该分层位臵点与起始点的累积高差，产状在平面导线图的平距，标本在平面导线图的平距。

6.首先将产状标在平面导线图上，标注产状时，要求产状符号长线延伸方向与导线交点为实际测得产状处（即计算出的平距）（先标上产状有利于上地层界线）。

7.将分层界线画到图上，此线代表地层的走向，一定要注意是地层走向与导线总方位的夹角，画出。

大层和小层分开用长短线直线（应导线图反应的是一点，或是很小范围的东西，因此不能用V 字形来画）表示，大层比小层上下各长5mm。

标本不在导线图上标出。

8.根据各站起始点，勾绘出地形线（此时只可轻绘，以便修改），将分层位臵在地形线上卡出，此时不能只考虑平距，还要考虑高差，这些在记录中都有，要核实两个数据，准确定下，记得高差一定是累积高差。

地形线也随之修改。

9.分层位臵卡住后，要先将产状上到剖面图上，根据产状画出一条产状线，用来指示地层界线和岩性花纹。

当不同位臵产状变化较大时，要缓缓过渡，但在测得产状位臵，一定要是该产状，倾角用视倾角。

10.画沉积岩岩性层时一定要两个直角尺并用，既控制角度也控制厚度（厚层4mm中厚层3薄层2），在画岩性花纹时，也同样，比如白云岩，要在同一标尺位臵下，画穿能画的岩性层，后在另一直角尺上移动1mm再画，这样就能使层理更为明显。

11.花纹厚度控制在1.5mm左右，可先画地形线的1.5mm等厚线。

12.大层界线比小层界线长0.5mm。

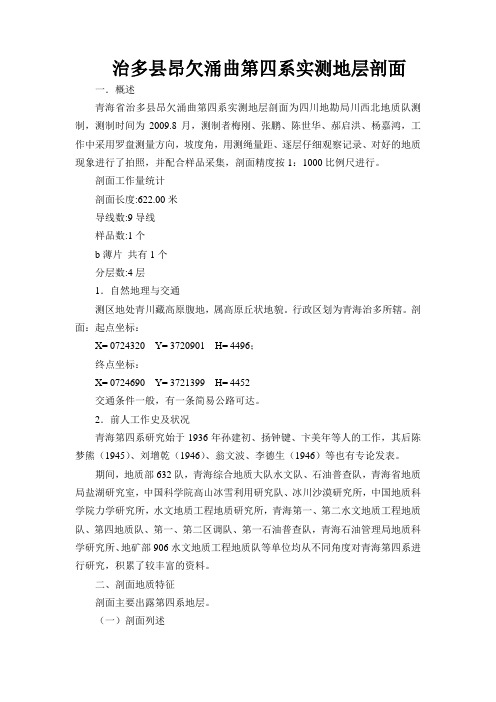

治多县昂欠涌曲第四系实测地层剖面一．概述青海省治多县昂欠涌曲第四系实测地层剖面为四川地勘局川西北地质队测制，测制时间为2009.8月，测制者梅刚、张鹏、陈世华、郝启洪、杨嘉鸿，工作中采用罗盘测量方向，坡度角，用测绳量距、逐层仔细观察记录、对好的地质现象进行了拍照，并配合样品采集，剖面精度按1：1000比例尺进行。

剖面工作量统计剖面长度:622.00米导线数:9导线样品数:1个b薄片共有1个分层数:4层1．自然地理与交通测区地处青川藏高原腹地，属高原丘状地貌。

行政区划为青海治多所辖。

剖面：起点坐标：X=0724320 Y=3720901 H=4496；终点坐标：X=0724690 Y=3721399 H=4452交通条件一般，有一条简易公路可达。

2．前人工作史及状况青海第四系研究始于1936年孙建初、扬钟键、卞美年等人的工作，其后陈梦熊（1945）、刘增乾（1946）、翁文波、李德生（1946）等也有专论发表。

期间，地质部632队，青海综合地质大队水文队、石油普查队，青海省地质局盐湖研究室，中国科学院高山冰雪利用研究队、冰川沙漠研究所，中国地质科学院力学研究所，水文地质工程地质研究所，青海第一、第二水文地质工程地质队、第四地质队、第一、第二区调队、第一石油普查队，青海石油管理局地质科学研究所、地矿部906水文地质工程地质队等单位均从不同角度对青海第四系进行研究，积累了较丰富的资料。

二、剖面地质特征剖面主要出露第四系地层。

（一）剖面列述Ⅰ级阶地，更新统（QpⅠal），高出现代河水面约3m。

3．为河漫滩堆积物，河床为砾石层，砾石主要成分为灰岩，约占90%，砾石磨圆度较好，呈椭圆-次圆状，偶见砂岩及安山岩转石。

------不整合-----Ⅱ级阶地，更新统（QpⅡal），高出现代河水面约4m.2.大部分为残坡积物及河流冲击物掩盖。

据转石推测其下腹岩石岩性为灰岩，转石磨圆度较好，呈椭圆-次圆，偶见有灰绿色安山岩转石------不整合-----Ⅲ级阶地，更新统（QpⅢal），高出现代河水面5-6m1、为大量灌木丛及草皮掩盖，据转石推测岩性为灰色灰岩，转石棱角分明，呈棱角-次棱角状。

如何利用测绘技术绘制地层剖面图地层剖面图是地质学中非常重要的工具，用于展示地下地层的结构和组成。

通过测绘技术，我们可以将地质剖面以图形的形式展现出来，帮助地质学家更好地理解地下地质情况。

本文将介绍如何利用测绘技术来绘制地层剖面图。

一、地质剖面的数据采集要绘制地层剖面图，首先需要进行数据采集。

在地质实地调查中，通过观察地表岩石状况、地震勘探、钻探等方法，可以获得地下地质的相关数据。

其中，钻探是一种常用的数据采集方法。

通过钻探取得的岩心样品可以帮助地质学家了解地下各层的岩石类型、厚度以及岩性变化等信息。

二、地质剖面的数据处理在数据采集完毕后，需要对所获得的数据进行处理。

首先要对地下地质进行划分，确定各个地层的界限。

这可以通过岩心样品的分析、化验等手段来进行。

同时，还需要对地下地层的厚度进行测量和计算。

在进行数据处理时，还需考虑地质学家的经验和专业知识。

根据地层的岩性、颜色等特征，可以初步判断出地层的分布情况。

然后，结合其他数据，如地震剖面图、地质地球化学分析等，对地层剖面进行综合分析和确认。

三、测绘技术的选择利用测绘技术绘制地层剖面图时，可以选择不同的工具和方法。

常用的测绘技术包括地面勘测、地面测量和测量绘制。

地面勘测是根据地层剖面的特点，采用地形勘测方法对地表进行测量和绘制。

通过使用全站仪或GPS等仪器，可以测量出地层面的形状和高程信息。

通过勘测所得的地形数据，可以更准确地绘制地层剖面图。

地面测量方法主要有钢尺法、经纬仪法和光学测量法等。

在实际测量中，可以根据地层剖面的需要选择适合的测量方法。

例如，钢尺法适用于测量简单地层；经纬仪法适用于大规模的地表勘测；光学测量法适用于比较精确的地层剖面绘制。

测量绘制是利用地表勘测数据和地下地质数据，进行数据处理和图形绘制的过程。

通过使用地图绘制软件或CAD软件，可以将数据处理后的地质剖面以图形的形式展现出来。

绘制时需要注意比例尺的选择，以确保绘制出来的剖面图准确无误。

地质剖面图的绘制方法地质剖面图是地质学中常用的一种图示方法，它可以清晰地展示地下地质构造和岩层的分布情况，对于地质勘探、矿产资源评价和工程地质等领域具有重要的应用价值。

下面将介绍地质剖面图的绘制方法，希望能对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外地质调查。

通过实地勘察，了解地质构造、岩性、断裂构造、褶皱构造等地质信息，并进行详细的记录和测量。

在野外调查中，需要绘制详细的地质剖面示意图，标注地层、构造线、断层、褶皱等地质要素，为后续的绘制工作打下基础。

二、数据整理。

在野外调查完成后，需要对采集到的地质数据进行整理。

包括整理地质剖面示意图、记录的地质信息、测量的地层厚度、倾角、产状等数据。

同时，还需要对地质剖面的绘制范围进行确定，确定绘制的横断面位置和范围。

三、绘制基本图。

在整理完数据后，就可以开始绘制地质剖面图的基本图了。

首先需要绘制地表线，标注地表地貌、地形、河流等信息。

然后根据野外调查和数据整理的结果，绘制地层的分布情况，标注地层名称、颜色、厚度等信息。

同时，还需要标注构造线、断层、褶皱等地质构造要素。

四、绘制剖面图。

在绘制基本图完成后，就可以进行地质剖面图的绘制了。

根据选定的横断面位置和范围，绘制垂直于地表的剖面线。

然后根据基本图上的地质信息，将地层的分布情况投影到剖面线上，绘制出地质剖面图。

在绘制过程中，需要注意比例尺的准确性，保证地质剖面图的真实性和可读性。

五、标注解释。

在地质剖面图绘制完成后，需要对地质剖面图进行标注解释。

标注地层的名称、颜色、厚度、产状、倾角等信息，标注构造线、断层、褶皱等地质构造要素，以及其他需要说明的地质信息。

同时，还需要标注比例尺、坐标轴、图名等辅助信息，使地质剖面图更加清晰和完整。

六、绘制成果图。

最后，根据标注解释完成的地质剖面图，可以进行成果图的绘制。

将地质剖面图、基本图、标注解释等内容整合到一张图上，形成最终的地质剖面成果图。

实 测 地 层 剖 面孔庆友 2010年8月主要内容一、概述 、概述 二、实测剖面的主要目的 三 实测剖面位置的选择 三、实测剖面位置的选择 四、实测剖面的方法与要求 五、实测剖面资料的室内整理一、概述实测地层剖面是指在选择好的剖面线上对地层进行划 分、测量与研究。

它是研究地层与沉积岩最常用 最基本的 种方法 它是研究地层与沉积岩最常用、最基本的一种方法。

是确定区测填图单位（一般为岩石地层单位）的主要 依据。

是区测工作必不可少的、非常重要的 个组成部分。

是区测工作必不可少的、非常重要的一个组成部分。

一般应在区测填图之前完成。

只有通过实测地层剖面， 全体填图人员对测区地层特点和划分标志有了较全面深入 的了解，掌握了填图单位的基本特征和划分标准之后，才 能顺利地进行区测填图。

实测地层剖面的主要工作包括： 1. 野外工作① 选择剖面位置； ② 划分地层； ③ 测量、观察、描述 地层、采集样品。

2.室内工作 室内 作①计算野外测量数据 ①计算野外测量数据； ②绘制实测地层剖面图和柱状 图； ③编写实测地层剖面说明书； ④鉴定岩矿与化石标本； ⑤测定岩石化学成分和微量元 素成分。

1:5万区测要求提交（存档）的 实测地层剖面资料：① 实测地层剖面野外记录本； ② 丈量表； ③ 地层厚度计算表（该表也可与丈量表合并）； ④ 实测地层剖面图； ⑤ 实测地层剖面柱状图； ⑥ 剖面说明书； ⑦ 岩矿鉴定报告； ⑧ 化石鉴定报告； 化 鉴定报告 ⑨ 化学成分和微量元素成分测试报告。

实测剖面的数量与比例尺据《1:5万区域地质调查总则》规定，测区内的 据《 域地质调查总则》规定 测 内的 所有不同地层至少要有1—2条实测剖面。

比 例 尺 一 般 不 小 于 1:5 千 ， 通 常 为 1:100— 1:5000。

5000 比例尺的选择以能充分反映测区内最小岩石地 层单位为原则 例如 测区内最小岩石地层单 层单位为原则。

实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。

（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。

确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。

目前多采用卫星定位系统——GPS进行定位。

确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。

例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。

如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。

实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。

所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。

复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。

地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。

分层厚度的下限通常为自然岩层厚度。

地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。

3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。

·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
