外墙及外窗淋水实施方案

外墙及外窗淋水实施方案外墙及外窗淋水实施方案随着城市的发展与建筑的不断新建和改建，建筑行业在不断地努力提高建筑物的品质，保障建筑的安全性、耐久性和美观性等方面。

然而，建筑物的外墙及外窗因为日晒雨淋、温度变化、风沙侵蚀等原因，容易出现漏水问题，导致建筑物的安全隐患，影响建筑物的品质和耐久性。

为了预防此类问题的发生，我们需要对外墙及外窗进行淋水实施方案，以保证建筑物的品质和安全。

一、测漏检查准备在实施淋水方案之前，我们需要充分准备测漏检查工作。

具体工作包括以下几个方面：1.协调相关部门，通知周边居民或商户，告知他们工作时间和相关安全措施。

2.对建筑物的结构和材料进行全面了解，查看建筑物的设计图纸，确认外墙及外窗的位置和类型，开展初步的检查和分析。

3.进一步对外墙及外窗进行检查，包括使用工具和设备，对外墙及外窗进行高空作业，对其进行拍照和记录。

4.准备淋水工具和设备，包括水管、喷头、水桶、梯子、安全绳和竹竿等。

5.确保淋水工作的安全性，遵守相关安全操作规程，包括佩戴安全帽、安全绳、防滑鞋等，并对施工员进行专业培训。

6.制定测漏检查报告，包括检查结果、情况分析、建议和相关推荐。

二、淋水实施方案在进行淋水实施方案之前，需要充分研究和了解建筑物的结构及材料，明确淋水位置和方案。

实施淋水方案的具体步骤如下：1.选定淋水位置，包括外墙、外窗、屋顶等位置，根据建筑物的结构进行区分，并确定淋水时间和持续时间。

2.对淋水位置进行准备，包括对周边环境进行保护，避免淋水导致的水浸和安全问题。

3.进行淋水操作，选用正确的水量和水流量，包括使用水管、水桶、喷头等设备，对淋水位置进行淋水操作，持续时间一般不少于2小时。

4.对淋水结果进行评估，根据淋水现象和情况进行评估和分析，判断建筑物是否存在漏水问题，及时进行修缮。

5.制定淋水报告，包括淋水结果、时间和情况等内容，及时向有关部门进行汇报和记录。

三、安全措施淋水操作需要注意安全，避免操作过程中出现安全隐患和事故。

门窗淋水实验施工方案
1、淋水试验目的
为杜绝门窗交付后漏水情况，提前做淋水实验已保证交付后
无渗漏
2、试验时点
所检测部位外窗全部封闭、外墙装饰全部完成。

3、试验准备工作
①淋水管：淋水管材料为 PPR 管，管径 25mm。

淋水管按照建
筑轮廓布置。

每道淋水管展开总长度不少于 20 米，设置 3 个给
水口（见图 1），管道间采用热熔连接法。

淋水管使用手枪钻等
工具开设喷水孔；喷水孔沿管道成直线均匀分布，孔径 3mm，孔
间距 100mm。

②流量表和水压表：项目部应准备好流量表和水压表各 2 只，安装于淋水管总管上
③增压泵：若现场水压不足，应预先准备增压泵。

4、淋水实施
①淋水管设置方法
第一道淋水管设置在顶层，以下每 4 层设置一道淋水管。

若淋水外窗有挑檐时，外窗部位应每层设置一道淋水管（此段淋
水管只需在中间设置一个给水口），见图 2
平面位置：距墙表面距离宜为 100～150mm；立面位置：宜
为外窗上沿向下 200mm，喷水方向与水平方向角度宜为向下 30°左右，水压为自来水正常水压 3Kg/CM2。

水压不足时应采用增压泵增压取水。

图1沿淋水管展开立面示意图
图 2 展开长度为20 米的淋水管示意图
②淋水时间要求
淋水时间要求为不间断淋水不少于 3小时，淋水开始找监理或甲方确认时间，完成后找监理上报
③淋水开始时，项目部必须请检查组到现场查看淋水管布置、水量水压情况，
5、试验结果记录
在淋水时间达到要求后，由监理、总包质检员总共到淋水部位室内进行观察，记录试验结果。

外墙门窗淋水试验实施方案一、试验目的二、试验范围本试验适用于各类门窗产品，包括门窗框架、密封条和玻璃等部件，并可根据产品特点和需求进行适当的调整和改变。

三、试验设备1.试验台架：用于支撑门窗，并设置喷水装置。

2.喷水装置：包括喷水头、水泵和水源等设备。

3.测量设备：包括流量计、压力表和温度计等设备。

4.试验室：设备门窗淋水试验的环境条件，如温度、湿度和风速等。

四、试验步骤1.准备工作a.根据门窗尺寸，调整和安装试验台架，确保门窗垂直并固定稳定。

b.安装喷水装置，并调整喷头位置和角度，确保喷水均匀且符合试验标准要求。

c.连接试验设备，确保水源、水泵和测量设备的正常运作。

2.试验前检查a.检查门窗表面和密封条是否完好，如有损坏或松动，应及时修复或更换。

b.确保门窗的开闭和密封功能正常，未能满足要求的应予以调整或更换。

3.试验过程a.打开喷水装置，先进行适应性试验，检查门窗的外表面和内表面，以确保防漏性能。

b.调节喷水压力和流量，根据标准要求进行试验，试验时间一般不少于30分钟。

c.在试验过程中持续观察和记录门窗的表面状态，包括有无渗漏、滴水和水汽等。

d.测量试验过程中的水流量和压力，并记录相关数据。

e.如试验结束后，需要继续观察门窗的干燥时间和恢复状态。

五、数据处理与分析1.根据试验数据，计算并统计门窗的防漏率和渗漏率等指标。

2.分析试验结果，评估门窗是否满足设计要求和标准规定。

3.如试验发现问题，应及时调整和改进设计和材料，并重新进行淋水试验。

六、试验报告1.试验报告应详细记录试验步骤、数据和分析结果等。

2.试验报告中应包括门窗的型号、规格、材料和制造商信息等。

3.试验报告应由专业人员进行审核和签署，以确保试验结果的准确性和可靠性。

七、安全注意事项1.操作人员应具备相关的安全操作知识和技能，并佩戴适当的个人防护装备。

2.喷水装置和电气设备应符合安全规范，并定期检查和维护。

3.试验过程中应严格控制水压和流量，以避免对门窗造成损坏或过度负荷。

外墙淋水试验专项施工方案一、背景与目的外墙淋水试验是建筑工程质量验收的重要环节，通过模拟雨水冲刷的情况，检测外墙材料的水密性和耐水性，以验证外墙系统的质量和性能是否符合设计要求。

本施工方案旨在确保外墙淋水试验能够科学有效地进行，保证试验结果的准确性和可靠性。

二、前期准备工作1.明确试验对象：确认需要进行淋水试验的外墙区域，包括墙体材料、窗户、门洞等。

2.设备准备：准备好淋水试验设备，包括泵站、喷淋头、水管、水泵等。

3.试验方案制定：编制试验方案，明确试验的水流量、持续时间、试验区域、观测点等具体内容。

4.试验通知和协调：通知相关单位或人员，包括建设单位、施工单位、监理单位等，确保安排好试验时间和协调好各项工作。

三、施工步骤1.准备工作：组织施工人员进行安全交底，明确施工任务和注意事项，确保施工人员的安全。

2.组织材料与设备：按照试验方案的要求，组织好所需的材料和设备，包括泵站、喷淋头、水管等。

3.准备试验区域：清理试验区域，确保墙面表面干净、无阻挡物，将附近的设备或物品进行保护，避免水流溅及影响周边环境。

4.布置试验设备：按照试验方案的要求，布置好泵站、喷淋头、水管等设备，并进行连接和调试，确保试验设备能正常工作。

5.进行淋水试验：按照试验方案确定的水流量、持续时间和试验区域，进行淋水试验。

试验期间，观察墙面是否有渗漏现象，同时记录相应的数据，如水压、水流量等。

6.观测记录：在试验过程中，安排专人观测试验区域，记录试验期间墙面的渗漏情况、泵站运行情况、水压变化等重要数据，并及时做好记录。

7.试验结束与清理：试验结束后，关闭试验设备，注意排水，清理试验设备和试验区域，确保现场干净整洁。

四、安全措施1.安全交底：在施工前，对施工人员进行安全交底，明确施工任务和注意事项，确保施工人员的安全。

2.设备安全：在试验过程中，要对试验设备进行安全检查和保养，确保设备功能正常，避免设备故障造成人员伤害或物品损坏。

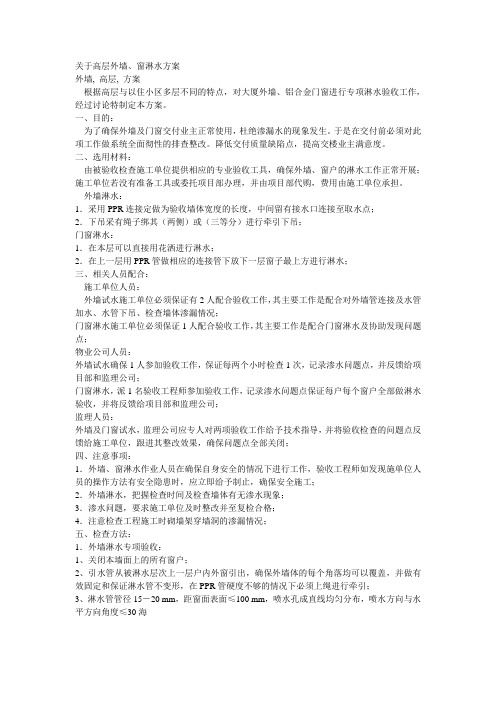

关于高层外墙、窗淋水方案外墙, 高层, 方案根据高层与以住小区多层不同的特点，对大厦外墙、铝合金门窗进行专项淋水验收工作，经过讨论特制定本方案。

一、目的：为了确保外墙及门窗交付业主正常使用，杜绝渗漏水的现象发生。

于是在交付前必须对此项工作做系统全面彻性的排查整改。

降低交付质量缺陷点，提高交楼业主满意度。

二、选用材料：由被验收检查施工单位提供相应的专业验收工具，确保外墙、窗户的淋水工作正常开展；施工单位若没有准备工具或委托项目部办理，并由项目部代购，费用由施工单位承担。

外墙淋水：1．采用PPR连接定做为验收墙体宽度的长度，中间留有接水口连接至取水点；2．下吊采有绳子绑其（两侧）或（三等分）进行牵引下吊；门窗淋水：1．在本层可以直接用花洒进行淋水；2．在上一层用PPR管做相应的连接管下放下一层窗子最上方进行淋水；三、相关人员配合：施工单位人员：外墙试水施工单位必须保证有2人配合验收工作，其主要工作是配合对外墙管连接及水管加水、水管下吊、检查墙体渗漏情况；门窗淋水施工单位必须保证1人配合验收工作，其主要工作是配合门窗淋水及协助发现问题点；物业公司人员：外墙试水确保1人参加验收工作，保证每两个小时检查1次，记录渗水问题点，并反馈给项目部和监理公司；门窗淋水，派1名验收工程师参加验收工作，记录渗水问题点保证每户每个窗户全部做淋水验收，并将反馈给项目部和监理公司；监理人员：外墙及门窗试水，监理公司应专人对两项验收工作给予技术指导，并将验收检查的问题点反馈给施工单位，跟进其整改效果，确保问题点全部关闭；四、注意事项：1．外墙、窗淋水作业人员在确保自身安全的情况下进行工作，验收工程师如发现施单位人员的操作方法有安全隐患时，应立即给予制止，确保安全施工；2．外墙淋水，把握检查时间及检查墙体有无渗水现象；3．渗水问题，要求施工单位及时整改并至复检合格；4．注意检查工程施工时砌墙架穿墙洞的渗漏情况；五、检查方法：1．外墙淋水专项验收：1、关闭本墙面上的所有窗户；2、引水管从被淋水层次上一层户内外窗引出，确保外墙体的每个角落均可以覆盖，并做有效固定和保证淋水管不变形，在PPR管硬度不够的情况下必须上绳进行牵引；3、淋水管管径15－20 mm，距窗面表面≤100 mm，喷水孔成直线均匀分布，喷水方向与水平方向角度≤30海。

目录一、工程概况: (2)二、编制说明: (2)三、编制依据: (3)四、淋水的具体做法 (3)五、淋水试验人员要求 (5)六、外墙淋水检验要点 (6)七、外墙淋水试验的时间、渗漏记录、淋水检验后处理 (7)八、淋水检验后处理: (7)九、附图、附表 (9)本工程在江苏省南京市, 总占地面积约7.89万平方米, 建筑面积约18.8万平方, 由18幢9-11层住宅、1个主门卫、2幢沿街商业、3幢1层变配电房、1个垃圾搜集点及1个大底盘地下车库（负一层）组成。

二、编制说明:伴随高层住宅普及和大玻璃窗广泛应用, 雨季中住宅屋面、外墙和窗边渗水问题越来越突出, 已成为业主投诉关键住宅质量通病。

屋面、外墙和窗边渗漏是仅次于结构安全使用功效性质量问题, 因为屋面外墙和窗边在建筑产品最外部, 处于阳光曝晒、风吹雨打、冰雪冻融、四季改变热胀冷缩之中, 时时全部在经受雨水侵蚀考验之中。

考虑到施工过程中存在质量通病集中表现在屋面、外墙和窗边渗漏等方面, 加强事先控制及事中控制显得尤为必需, 加强施工过程质量控制和完工验收方法是预防建筑屋面、外墙和窗边渗漏关键手段, 必需引发足够重视。

检验屋面、外墙和窗边是否存在渗漏水方法有自然降雨和人工蓄、淋水两种方法, 因为自然降雨雨量、时间不定和风向不稳, 难以立即、全方面地检验屋面、外墙面和窗边渗漏情况, 所以, 现在对于含有防水功效要求构件进行渗漏水检验时, 采取人工蓄、淋水检验是一个有效方法；为了能使外墙淋水试验真正反应工程质量, 我项目部做出以下淋水试验方案。

三、编制依据:《建筑工程施工质量验收统一标准》 GB50300—；《江苏省住宅工程质量分户验收规程》DGJ32/TJ103-《南京市住宅工程外墙淋水检验实施措施(试行)》宁建监字[]22号四、淋水具体做法2.淋水管安装（1）供水主管安装采取直径Φ50㎜PVC塑料管, 每根主管上所接挂墙淋水管不超出两根, 水压控制在0.1 MPa -0.2MPa。

引言淋水是一种常见的外墙保护方案，它可以有效地避免雨水渗透到建筑物的内部，保护建筑结构和墙体材料的完整性。

本文将介绍外墙淋水的定义、原理、常用的淋水方案、实施步骤以及淋水方案的效果评估。

外墙淋水的定义外墙淋水是指通过安装适当的系统，在建筑物外墙形成一个由斜向或垂直向下的水流，以便有效地将雨水引导到地面，防止雨水渗透到建筑物内部。

外墙淋水的原理外墙淋水的原理基于重力和水的自然流动，通过安装合适的淋水装置，让雨水沿着墙面流下，并通过一系列管道和排水设备，将雨水引导到安全排水区域。

常用的外墙淋水方案直线型淋水方案直线型淋水方案适用于水平墙面或具有一定倾斜角度的墙面。

它主要由以下几个组成部分构成：•淋水槽：安装在墙面底部，用于接收从上方下来的雨水。

•下水管道：将淋水槽中的雨水引导到地面下水道。

•排水系统：包括排水口和排水管道，用于将雨水从地面下水道排出。

喷头型淋水方案喷头型淋水方案适用于斜坡墙面或倾斜墙面。

它主要由以下几个组成部分构成：•淋水喷头：安装在墙面上方，用于向下方喷水。

•喷头管道：将淋水喷头出来的水引导到地面下水道。

•排水系统：包括排水口和排水管道，用于将雨水从地面下水道排出。

管道型淋水方案管道型淋水方案适用于垂直墙面，它主要由以下几个组成部分构成：•淋水管道：安装在墙面上，沿着墙面垂直向下，用于引导雨水。

•下水管道：将淋水管道中的雨水引导到地面下水道。

•排水系统：包括排水口和排水管道，用于将雨水从地面下水道排出。

外墙淋水方案的实施步骤1.针对具体外墙状况，选择适用的淋水方案。

2.根据方案要求，准备相应的淋水装置和材料。

3.在墙面上标记出淋水装置的位置，并按照设计要求进行安装。

4.连接淋水装置和下水管道，确保水流的顺畅引导和排放。

5.检查整个淋水系统是否安装牢固，没有漏水和堵塞问题。

6.进行系统测试，确保外墙淋水方案的正常运行。

外墙淋水方案的效果评估外墙淋水方案的效果可以通过以下几个方面进行评估：•抗水压能力：测试外墙淋水系统在暴雨等极端天气条件下是否能有效地排水，防止漏水。

某工程外墙淋水试验专项施工方案一、编制依据：建筑工程规范、设计图纸。

二、质量目标：保证外墙所有部位包括墙面、窗台、窗顶等都待续淋水24小时，对出现的外墙渗漏部位一次性检查整改到位,竣工验收前保证外墙不出现渗漏水现象。

三、淋水前准备：1供水管及淋水管(1)供水主管采用①65的镀锌铁管，主管沿施工电梯外架支设。

(2)淋水管材料采用PPR管，直径25mm o(3)PPR管连接采用热熔连接法，防止水压力过大造成渗漏。

(4)每根淋水管各设两排喷淋孔，方向成90°(分别斜向下45。

及斜向±45°),钻孔直径为3mm左右，孔间距150mm o钻孔时应控制力度，不得将淋水管另一面管壁钻通，以防止因另一面管壁钻通而降低水压力。

2、加压水泵型号可根据工程的高度确定，确保扬程及远端压力达到要求，并配备相应的电机。

3、在建筑物施工临时用水管处设置一台加压水泵，然后连接到供水立管(①65的镀锌铁管)，立管必须固定牢固安全，保证连接处和末端没有漏水，在淋水高度设置淋水管接口，接口高度不得比其低。

4、淋水管布置(1)在高于上人屋面50cm处女儿墙以及21层、10层各设置①25PPR淋水75管，沿建筑物一周水平布置，水管末端处用管帽封堵密实，确保末端和连接处不漏水，保证淋水压力。

(2)淋水管用14#铁丝固定牢固，并保证淋水管一周的高差≤IOOmm,小孔面对外墙面。

5、淋水前将窗户关好，防止水从窗口溅入室内造成污染和淋湿内墙。

6、做好淋水前的安全措施，设置淋水警示牌，下方避免施工；检查水泵工作是否正常，并保证供电持续。

7、提前通知甲方、监理单位淋水的部位、具体开始时间。

四、淋水试验1淋水试验自上而下分段进行，32~22层为第一试验段，21~11层为第二淋水试验段，10层以下为第三淋水试验段。

2、派专人打开增压水泵，保证在墙面及外窗现场连续水幕，持续淋水24小时。

3、每一段试验结束后，由建设单位、施工单位、监理单位、外窗安装单位共同对外墙及外窗进行逐层、逐户全面仔细检查，若发现有渗水,即对渗水处用红色粉笔进行标记,并填写《外墙淋水试验检查记录表》,验收合格后填写《外墙淋水试验验收表》。

外窗淋水试验方案外窗淋水试验方案一、背景与目的随着设计、材料和工艺的不断进步，建筑窗户成为建筑外观和性能的关键元素之一。

建筑外墙窗户在自然环境的作用下不断受到负面影响，如风、雨、日晒、温度变化、干湿变化等。

这些影响可能导致建筑物不断地泄漏和堆积水。

一部分水泄漏到墙体内部，造成墙面的损坏和腐蚀的混凝土结构，甚至导致建筑物森林倒塌事件的发生。

因此，为了使建筑物的墙体和窗户具有良好的防水性能，减少因雨水渗漏的损失，需要进行外窗淋水试验。

二、试验范围该试验方案适用于建筑物外墙上开口的所有窗户。

对于不同类型、不同尺寸、不同开启方式的窗户，应制定相应的试验方案，并评估窗户的性能。

三、试验原理外窗淋水试验是在模拟实际降雨情况下，通过人工喷淋水滴进行试验，评估窗户在水压力、风压力或水平风场的作用下对渗漏的抵抗能力和排水能力等方面的性能。

四、试验方法1.试验设备试验设备主要有行程记录仪、水泵、测量流量装置、测量压力仪表、试验灯、计时器、水溢流罐等。

2.试验条件在检测中按照GB/ T7106-2012建筑防水检测标准执行，设置相应的检测参数，包括风压和水压，设置相应的降雨强度和持续时间，测试不同时间罐体内的水量，所有的测试需在实验室环境内进行。

3.试验流程（1）将窗户固定在安装架上，调整窗户开口位置以适应试验所需的流量和压力；（2）在试验前，请注意对窗户框架进行检查，确保没有裂缝和脱漆；（3）根据实验要求设置好降雨量、强度和时间，启动水泵将水喷射到外露窗户上，并严格观测约定的时间间隔内的流量和压力变化；（4）在试验中，通过行程记录仪记录风压、水压和排水速度等数据，并根据试验结果，评估窗户的性能；（5）试验结束后，应对窗户进行彻底的清洗和干燥。

五、试验结论试验结论应准确地描述窗户的性能和问题，并提出不同问题的解决方案，为建筑师和开发商提供技术依据。

六、注意事项1.试验过程中注意安全。

2.严格按照试验要求执行试验，以保证试验结果的可靠性。

外窗及外墙淋水操作细则一、适用范围1、所有建筑物外墙及外窗（能被雨淋到的窗）抗渗漏检测及窗渗漏维修后的复查。

二、淋水使用工具要求1、采用内径为3CM的PVC管。

2、在PVC管上钻孔，孔径为5mm，间距为5CM，延管通长布置，为确保“七字窗“的窗框都能淋水到位，管的端头都要钻孔。

3、如在“一字窗”布管，那么管的长度要比两侧窗框各长20CM；如在“七字窗”上布管，那么管的两端要紧靠外墙。

三、淋水时间要求1、窗延伸长度大于或等于2米，要管的两头同时供水，淋水时间大于或等于2小时。

（水压为正常室内使用水压）。

2、窗延伸长度小于2米，可单头供水，淋水时间大于或等于2小时。

（水压为正常室内使用水压）。

3、每个单元同时供水不准超过2个窗。

四、淋水效果要求：1、淋水管与窗面或墙面间距不超过10cm，喷水方向与水平夹角小于30度。

2、通水后，要求从每个出水孔均能形成喷射水柱，并能在墙面、窗面或窗框形成水流。

五、淋水的有效层数：1、外窗淋水的有效范围不能超过2层，具体如下图。

2、外墙淋水的有效范围不能超过5层。

六、试水组织方式：1、项目在完成外墙及外窗的收口工作后，项目工程部立刻根据现场条件（人力、材料以及水压等）编制试水方案，由客户服务部根据现场条件对其执行的可能性进行审核。

2、审核通过后，项目工程部组织施工单位按照试水方案进行试水工作，每日的试水工作均需通知客户服务部或物业管理部门的人员参与记录并签名。

3、每日的试水形成淋水记录，由项目工程部保存汇总并复印给客户服务部。

4、项目工程部依据淋水记录督促施工单位进行整改。

整改完成后，对出现渗漏的点要重新复查，复查工作也要需通知客户服务部或物业管理部门的人员参与记录并签名。

5、复查的试水也要形成淋水记录，由项目工程部保存汇总并复印给客户服务部。

七、淋水记录1、现场记录（对渗漏的部位用粉笔在其位置上作上标记）2、书面记录如下表（范表）：3、最终复试确保无渗漏后，对现场渗漏的标记必须清擦干净。
